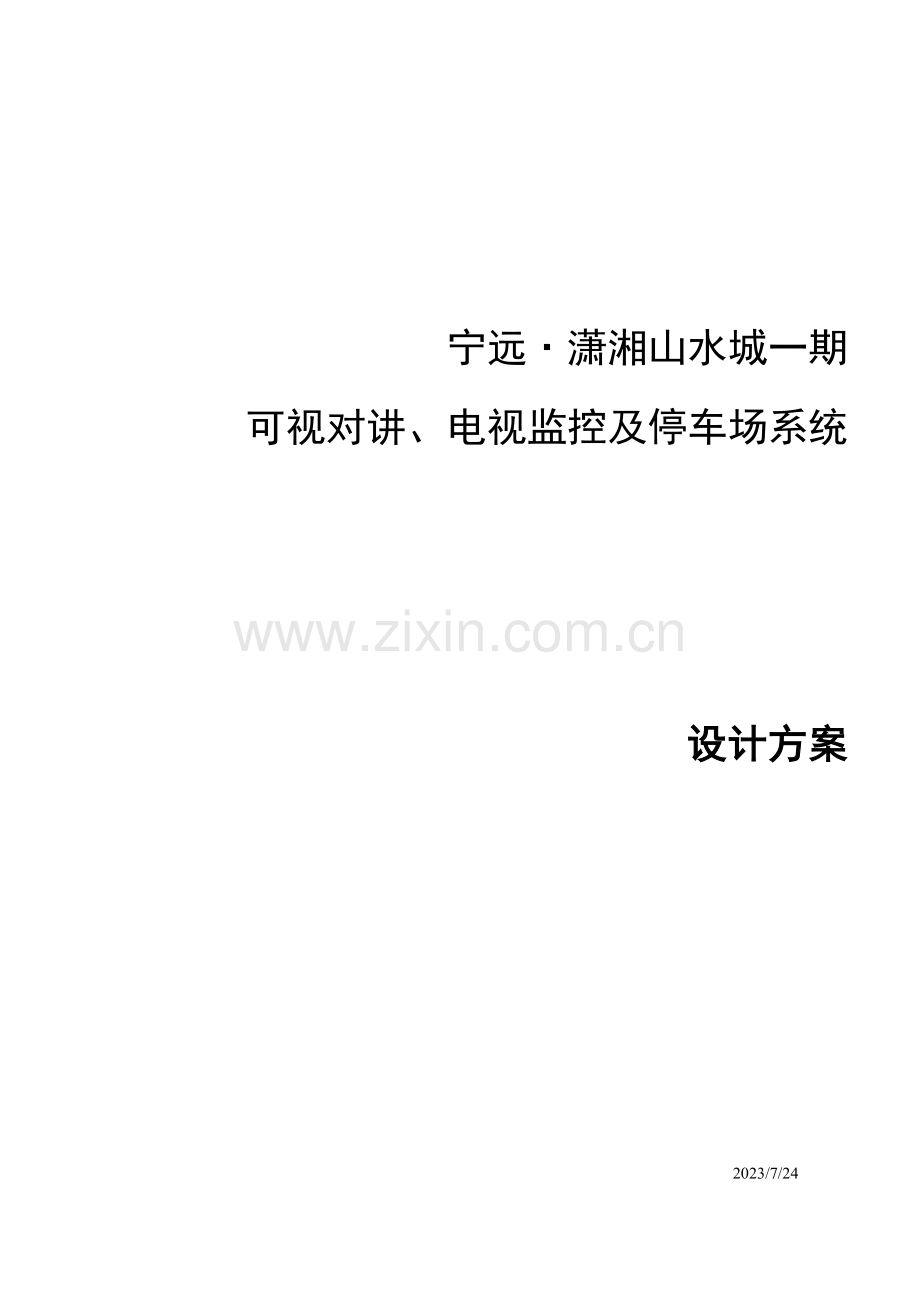

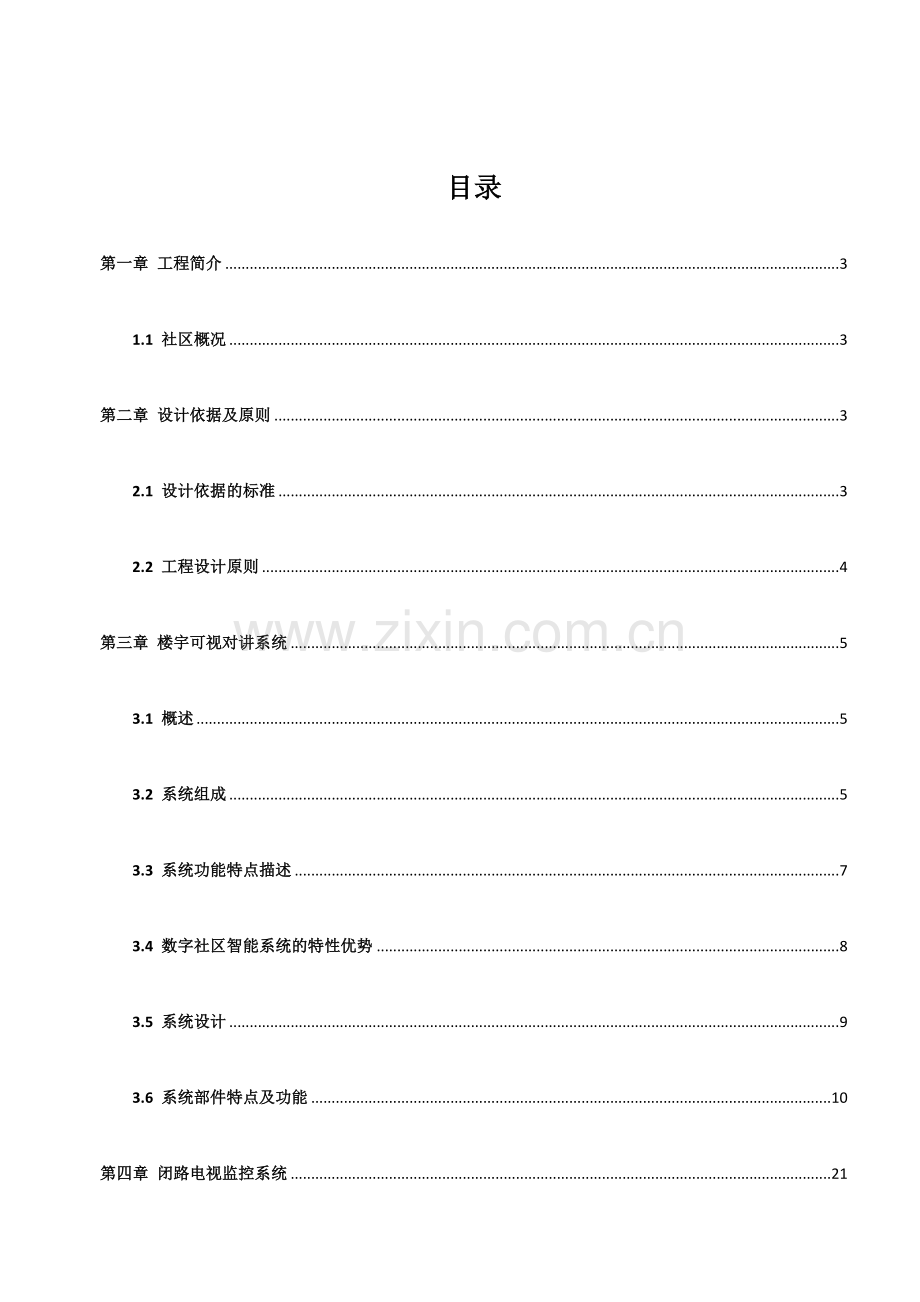

宁远潇湘山水城一期可视对讲、电视监控及停车场系统设计方案 2023/7/24目录第一章 工程简介31.1 社区概况3第二章 设计依据及原则32.1 设计依据的标准32.2 工程设计原则4第三章 楼宇可视对讲系统53.1 概述53.2 系统组成53.3 系统功能特点描述73.4 数字社区智能系统的特性优势83.5 系统设计93.6 系统部件特点及功能10第四章 闭路电视监控系统214.1 系统概述214.2 系统架构214.3 前端摄像机选型224.4 系统特点254.5 系统功能254.6重要设备参数26第五章 停车场管理系统375.1 系统概述375.2 车辆道闸管理系统375.3 实现功能415.4 重要设备技术参数45第一章 工程简介1.1 社区概况潇湘山水城是宁远县城首席豪宅大盘，项目东依莲花山公园，地处县府核心，围绕中心湖景公园，是背山面水的风水福地旺宅。项目配备一流：五星会所、运动中心、专业泳池、幼儿园和架空层休闲区，毗邻中心幼儿园、莲花小学和宁远八中，以及舜德书院文脉宝地，让您家在山水中，住在学府旁。项目占地面积约203亩，建筑面积65万方，东邻规划路，南至园艺路，西邻莲花南路，北至印山东路。第二章 设计依据及原则2.1 设计依据的标准设计涉及的所有设备和材料，除专门规定外，均依照下列标准规范进行设计，制造、检查和实验。 潇湘山水城建筑平面图、电气施工图 甲方需求安全防范系统通用图形符号GA/T74-2023安全防范系统验收规范GA308-2023智能建筑施工及验收规范DG/TJ08-601-2023建筑电气工程施工质量验收规范GB 50303-2023居住社区智能化系统建设要点与技术导则（修订稿）智能建筑设计标准（GBT-T-50314-2023）安全防范工程技术规范（GB503482023）楼宇对讲系统及电控防盗门通用技术条件（GAT72-2023）住宅设计规范（GB50096-99） 民用闭路监视电视系统工程技术规范GB 50198-94 建筑设计防火规范GB J16-87 民用建筑电气设计规范.JGJ/T 16-92 电气装置工程施工及验收规范GBJ 232-82 安全防范工程程序与规定GA/T75-94 金属线槽配线安装工艺标准313-1998 建筑电气安装分项工程施工工艺标准533-1996智能建筑验收规范GB50339-20232.2 工程设计原则针对项目的市场定位、居家品质和居住环境的分析，在对业主安防智能系统规定的归纳和理解基础上，本着“科技以人为本、尊重自然人文”的总体思绪, 我们在本社区楼宇可视对讲、安防及停车场系统总体设计的过程中，在满足高性价比的同时，力求技术先进、功能全面、稳定可靠、实用简朴。使本住宅社区的安防智能系统建立在标准、开放、前瞻的现代化智能平台，满足当前和将来升级发展的需要。本设计方案遵循的基本原则是： 经济实用原则：系统选型注重实效方针，坚持实用、经济的原则。系统满足用户安全需要及物业管理规定，兼顾未来物业对智能化管理的新规定。 先进与成熟原则：系统设计既采用先进的概念、前沿的技术。同时注重实现方法、系统结构、设备工具的成熟性。技术先进、功能完善和系统成熟互相融洽，使系统能较长时间处在行业主导地位。 稳定可靠原则：设计从系统结构、技术措施、设备性能、系统管理、厂家技术支持及维护能力等方面出发，保证系统可靠、稳定运营。 可扩展原则：设计满足能以简便的方法、较低投资来适应未来技术发展的升级规定，比如社区管理的增值服务，满足安防接警、信息服务、家庭助理、平常购物等规定； 易维护原则：系统设计中充足考虑比较小的维护量、较方便的维护过程和较低的维护成本原则，达成优秀的硬件保障和优良的售后软件服务良性结合，保证用户安心使用系统。第三章 楼宇可视对讲系统3.1 概述随着社会科技的进步和经济的迅猛发展，住宅社区在满足场合和空间规定的同时，居住安全、信息互动、人文与科技共融共生的智能化社区时代已经到来。智能化社区是建筑艺术、生活理念与信息科技的完美结合。它把现代科技融入社区的自然环境和人文环境中，为住户提供了一种安全、舒适、方便、快捷和开放的信息化生活空间，并依托先进的科学技术，实现社区物业管理和运营的高效、互动和快捷。智能楼宇可视对讲系统是智能化社区安防子系统的重要组成部分，它满足访客的可视对讲锁控、住户防区报警、门禁管理等安全规定，对社区安全管理起者至关重要的作用。系统定位于高端数字社区智能系统，用较低的成本增量建造有别与传统普通可视门铃的高端数字社区系统，让高档楼盘的价值得以体现提高，它的出现预示着后可视门铃时代的到来。本系统将社区住宅楼、单元门、住户联成一个整体的智能网络，可实现楼宇可视对讲、门禁锁控、紧急求助等物业管理功能，为社区的安全防范、物业管理提供了一套完整的解决方案。3.2 系统组成单元联网器、管理主机、用户室内机、层间分派器、单元门口机、副机切换器、电源、社区入口机（围墙机）等社区局域网设备构成。组件说明:l 单元门口机可呼喊管理机和住户，实现可视对讲及锁控功能；可拓展免触ID/IC门禁，并发放多种级别的住户卡、，实现社区梯口的门禁管理及“一卡通”功能；支持住户和保安的密码开锁l 室内机能呼喊管理机，监视单元门口图像，与入口机和门前铃实现可视对讲锁控等功能，同时是一个报警平台系统示意图3.3 系统功能特点描述数字社区智能系统重要功能涉及：1）访客可视对讲功能 访客与住户通话：访客通过单元门口机（或社区入口机）按键按下住户号码，相应的室内机即发出叮咚振铃或和弦音乐振铃声，同时将访客图像传至室内机，提起手柄(免提机型按通话键)即可通话。 访客与管理机通话：访客通过单元门口机（或社区入口机），可呼喊管理机，与管理机实现双向对讲，同时将访客图像传至管理机。 管理机与住户通话：可通过管理机输入楼栋号+单元号+室内机号，与住户实现双向对讲；住户可通过室内机直接呼喊管理机，同时管理机会显示出该住户的信息。2）遥控开锁、门禁功能 遥控开锁：访客呼喊住户后，住户只要按下室内机开锁键，大门门锁即可自动打开。物管中心通过管理机也可遥控启动各单元电锁。 密码开锁：每台单元门口机均有一个开锁密码,一般由物管人员管理使用.住户也可以通过自设密码启动单元门，并且住户能随时更改自己的密码，安全、方便。任一种密码丢失均可找回。 ID/IC卡开锁：住户使用免触式ID/IC卡可启动本单元大门，通过系统整合还可以做成社区一卡通。可根据需要选用ID/IC门禁,独立型门禁或联网型门禁。3）安防、报警功能 兼容性：室内机支持紧急按钮等报警探头(常开), 并且有防拆报警功能.方便工程安装和住户使用。 方便性： 住户可直接通过室内机按键/门口机按键/免触卡等进行报警设立（布防、撤防等），且带有密码操作,安全方便；住户可设定或修改密码，设立更专业。 可靠性：当住户家里发生警情时，室内机立即将报警信号传至管理机，管理机在发出报警声的同时并显示该住户房号，电子地图会弹出显示住户地理位置,方便物业人员及时解决。紧急求助和报警信息为最高级别优先传送信息，各节点设备和管理机将优先传送接受解决。数字社区智能系统技术特点： 单元内系统的信息传输采用5类线平衡传输技术，音、视频、信号具有独立的传输回路，抗干扰能力强，通信质量高。信令采用无损侦听发码技术，保证不会产生信息传送冲突、漏失，即使同一时刻有多个信息竞争传输，也会按地址（房号）的顺序先后传送，因此不会产生对所传信息的破坏或丢失。 社区内系统的信息传输采用TCP/IP协议，音视频及控制信号数字式传输，线路无干扰、音视频信号清楚、控制传输准确迅速，且联网多通道，通信多通道，大大减少占线的也许性。 系统中采用了多种检错措施（如奇偶校验，CRC循环冗余检错）使得各种信息的传递准确无误,从而使整个社区的信息传输更合理，以防产生重要信息的阻塞丢失及因网络负载过重而导致系统瘫痪。数字社区智能系统是为了适应现代家居信息化、智能化的发展而设计推出的一项新的智能家居理念和服务。 3.4 数字社区智能系统的特性优势 外观材料室内机及联网设备外壳选用优质ABS材料或合金材料，韧性强，不易破碎，且数年不褪色,门口机及管理机等终端设备选用不锈钢或铝合金材料，通过6次表面阳极解决，防震、防水、抗击打,经久耐用。设备主控板采用贴片工艺,重要器件所有采用原装进口品牌，关键部件如芯片、集成块等采用工业级，以保证系统的稳定。 布线方式数字社区智能系统采用模拟+数字的组合联网方式，单元之间、用户之间均隔离保护，社区中某一户室内机出现故障不影响其它用户的正常使用（减少用户入户装修时移线对系统的影响），能最大限度的节约成本。 安装调试数字社区智能系统安装调试简朴，设备安装方便，联网系统采用标准的综合布线架设调试方式，单元内系统均采用水晶插头对接方式，只需按T568B标准压好水晶插头接入标准RJ45插座即可完毕对联。终端设备有预埋盒，只需锁上一两只固定螺钉即完毕安装；室内机一般采用挂板安装，接线后只需将室内机挂上即可。室内机无须编码可互换，联网调试只需在单元门口机或管理机上操作。 质量与维护公司从产品设计、元器件采购、插件组装、品质检查、入库、出库等一系列流程均严格按ISO9001执行，严格控制质量。独特的模块化设计，使系统维护更方便。 功能的完善性与扩展性本次设计楼宇对讲系统集门铃、对讲、可视、监视、锁控及呼喊、密码操作、紧急报警等于一体，基本可达成任意现代智能社区楼宇对讲系统的功能规定。数字社区智能系统设备设计流畅，可实现线性升级。如在室内机非可视的准可视对讲系统中，只需将室内机升级为可视型，即升级为可视对讲系统；住户增装报警器接入室内机，即具有安防报警功能；室内机换成触摸式就可以实现中文菜单触摸屏操作；系统增长广告发布模块就可以实现广告播放功能等等。 功能的前瞻性l 标准网络构架：基于TCP/IP宽带联网和五类线传输，网络系统稳定成熟、标准开放l 大型社区专属：支持32个社区入口、32个区域管理中心和1个总管理中心的社区联网l 增值社区监控：管理中心能对入口机、室外机进行实时监控、拍照录像，扩充监控网络l 专业家居安防：专业级家居安防接口，安全无微不至l 网络远程控制：升级支持互联网远程布撤防、远程信息查询，远程控制，无远无界3.5 系统设计 需求分析 物业处设立管理机和电脑,完毕呼喊住户、启动门锁、监视入口、接受报警、门口监控、全发信息等功能。管理机有中文提醒，操作方便直观。 每单元设立门口机,用于呼喊住户或管理机、控制电锁、ID门禁、密码操作等功能。本系统还支持同一单元设立多个门口机，以满足同单元多入口时使用。 每户设立一台室内机，用于呼喊管理机或其他住户、监视入口、启动电锁、报警、紧急求助、防区报警、接受信息等。 楼层间设立层间分派器，用于室内机的户户隔离，并提供解码和供电。 根据规定可增设住户门前铃，用于访客的门前二次确认。 系统设立集中供电，且带有后备电池，以备停电时系统正常运营。3.6 系统部件特点及功能3.6.1 高层单元门口机设备参数:电源：DC18V36V 功耗：最大0.8W(待机)/6W(工作)音频失真：小于8%音频信噪比：大于50dB解析度：420TV Line镜头： 92度负载能力：9999户摄像机：带逆光补偿、红外补偿最低照度：0.1LUX制式：PAL视频输出：75/1V(p-p)差分传输接口：RJ45标准接口 工作温度：-40+75 安装方式：墙体嵌入式或铁门固定重要功能：呼喊住户和中心、彩色对讲、单红色数码管显示、红外夜光补偿、中心监视、编码式密码开锁、可拓展免触式ID联网门禁功能等。单元门口机摄像头为原装进口高清楚低照度摄像机，同时配以夜间红外补偿，即使在夜间也能看到高品质的图像。键盘配以夜光照明，方便访客使用。 访客通过单元门口机键盘可以呼喊住户并与之通话，并执行用户室内机发来的开锁指令，启动电控门锁，允许访客进入。 访客键入“999”可以直接呼喊管理机并与之通话，同时也可执行管理机发来的开锁指令，允许访客或住户进入。 通过单元门口机键盘可以设定管理密码,实现密码开锁等操作。门口机的房间号在原有的3-4位数字编码模式基础上，增长了由2位数字层号和1位字母房间组成的房间号模式（如：12C，5A等）。单元号在原有的2位单元号、1位梯标语（如：12-3）纯数字模式基础上，增长了首位单元号为字母的模式（如：H3-2）、三位单元号（如：123或A23）的模式、末位单元号为字母的模式（如：12A）和三位单元号为连续数字的模式（如123-），以适应不同地区门牌号的设立习惯。通过门门口机可以直接对各住户弹性软件编码。系统操作有误时在门口机上有显示提醒（ERR1、ERR2、ERR3等）。3.6.2彩色7寸室内机设备参数:电源：总线供应功耗：0.5W(待机)/9W(工作)铃声 ：三种电子铃声70dB音频失真：小于8%音频信噪比：大于50dB显示器：7免提彩色LCD数字屏显像时间：通话150秒 监控30秒工作温度：-10+55安装方式：壁挂式安装重要功能：免提彩色7原装进口屏、监视、锁控、呼喊中心、紧急报警（可外接）、和弦铃音等。可视室内机外观造型美观大方，制作精良。极具人性化和艺术化的可视门铃，让您感受到信息时代的高品质家居生活。 显示器为高清楚显示器，能显示高品质的图像。 控制部分以美国Microchip微控制器8位（MTP）芯片为核心，自带看门狗电路，以保证系统长期稳定运营。同时静态功耗极低，整机静态功耗小于0.1W。室内机能响应管理机或梯口机及门前铃、入口机的呼喊，并配以不同的电子铃声指示，方便住户区别。在室内机空闲时，按监视键可监视该单元梯口状况，时长30秒。任意时间按下紧急键，可以直接向管理机报警，管理机显示并记录该住户房间号和发生时间。紧急求助和报警信息为最高级别优先传送信息，各节点设备和管理机将优先传送和接受解决。 按下呼中心键，可以呼喊管理机，管理机显示并记录该住户房间号和呼喊时间，提机即可通话。室内机同时也是一个报警平台，多路紧急报警防区的独立接入。当微控制器检测到报警探头有报警信号时，会发生响亮的提醒音，并告知管理机，并显示警情种类及地点。当管理机确认收到该报警信息时，室内机才停止向管理机报警。因此，保证了每次报警信息在管理机均有记录，不漏失。单元门口机呼喊用户室内机响铃时，若用户看到来访者不受欢迎，可按中心键使该呼喊转由中心管理人员解决，而呼喊者并不知情。或在室内机响铃时，可按监键，使本室内机仅显示图像而停止响铃，门口机继续响回铃，使来访者认为主人不在。在呼喊自动终止（40秒）前若用户提机可接听并通话。当您估计您家里老人、小孩外出或上学即将归来时，按监视键可看到单元门口机的影像，并可听到周边的声音，在看到家人回到门口时，继续按开锁键，即可打开门锁，方便了老人、小孩，体现了您的爱心。室内机无需编码，可通用互换.。室内机支持复式并机（多台室内机相同号码）功能。 室内机还可安装具有二次确认的门前铃功能。完毕可视对讲及单户再次开锁功能（门前铃可认为纯门铃普通对讲门前铃可视门前铃，均为选配件）。3.6.3数字社区入口机设备参数:电源：DC32V负荷：100MA /700MA铃声：多种电子铃声/和弦铃声70dB环境温度：-10+55音频失真：小于8% 音频信噪比：大于50dB监视模式：手动或自动负载：999单元 安装方式：嵌入式或台式重要功能：用于分管理中心和总管理中心，接受呼喊、对讲、报警、开锁、呼喊住户、监视梯口、记录数据、中文界面、接驳电脑 。 3.6.4数字中心管理机设备参数:电源：DC32V负荷：100MA /700MA铃声：多种电子铃声/和弦铃声70dB环境温度：-10+55音频失真：小于8% 音频信噪比：大于50dB监视模式：手动或自动负载：999单元 安装方式：嵌入式或台式重要功能：用于分管理中心和总管理中心，接受呼喊、对讲、报警、开锁、呼喊住户、监视梯口、记录数据、中文界面、接驳电脑 。 设备描述: -M管理机是为系统的最高应用层，能记录各住户的报警、求助、开锁、撤/布防、保安巡逻打卡信息。管理机采用金属喷涂机箱，并配以超薄的液晶显示屏，造型独特美观、应用方便。本中心机具有可视对讲功能，可与住户、各单元门口机、社区入口进行对讲和锁控，通话对讲具有免提和话柄两种方式，切换方便。中心面板上有数字键，菜单功能键和基本功能键。有液晶中文显示屏，可显示2行8字中文，平时滚动显示社区资料、中心号、密码信息和联机状态；有8个数码管，平时用于显示时间（HH-MM-SS），在其它联络状态时显示地点；另有3个指示灯，分别作为报警（红灯）、呼喊（绿灯）、其它信息（黄灯）提醒。本中心机具有数据存储能力（32k的存储容量），存储各种报警记录、呼喊记录、外访记录、撤布防记录、巡更打卡记录、版本信息及中心号、社区资料等。可连接电脑，与电脑连接后自动上传数据。本中心采用菜单方式操作或直接功能键方式操作，并有相关中文提醒。菜单方式下可查询18种存储记录查询，如报警记录、呼喊记录、外访记录、撤布防记录等；菜单方式下可呼喊住户、呼喊其它中心、监视单元门口、监视社区入口等；可设立时间、中心号、铃声、和弦音铃声等。管理机在任何时刻均能记录社区各个地方传送来的报警、求助、电控启动状态、撤布防等信息。管理机可以呼喊社区的任一住户并与之通话联络。管理机能接受梯口机的呼喊，并启动该梯口电控门锁。管理机能实时记录各梯口机发送来的巡更信息（如时间地点、巡更员号码）。3.6.5单元联网器设备参数: 电源：DC1836V功耗：最大0.5W(待机)/2W(工作) 工作温度：-30+55体积：15513535(mm)接口：RJ45标准接口安装方式：壁挂或嵌入预埋箱体中通过单元联网口可实现社区单元楼宇可视对讲的联网接入；当社区面积较大时，系统可设立联网中继器将社区分多个片区管理，以缩短系统联网总线的距离，从而达成更佳的图像和音频效果。3.6.6层间分派器设备参数:电源：总线供应负荷：20MA/100MA分支数：二分支/四分支安装方式：嵌入预埋箱体中设备描述: J层间分派器为一进一出四分支（或二分支），可以连接四台（或两台）室内机，为室内机提供电源、视频及控制信号。对总线传输信号具有隔离放大作用，可避免室内机故障导致系统不正常。 分派器可以将单元门口机（或管理机）发出的各种信令编码按地址和功能态进行搜索过滤加工，以相应的信令格式发送至被寻址（呼喊）的住户。 分派器可以存放各住户室内机号及布/撤防状态信息。系统采用弹性软件编码，避免了使用机械拨码开关因机械寿命而带来的隐患。各分支用户室内机是彼此独立，并有隔离保护，当用户室内机有短路的情况发生时，会自动切断该路分支，直至短路故障排除。3.6.7电源设备参数:电源：市电220V输入：AC220V/50HZ输出：DC18V 2.5A 工作温度：-35+75安装方式：嵌入式或壁挂设备描述:为系统提供18V电源；设备带有短路、低压、过压、过流、过载、过热等保护措施，保证系统安全可靠。3.6.8社区智能管理软件系统可设立多级别密码管理软件主界面物业管理计算机可接入A5系统局域网的一个信息点，通过社区智能社区管理软件实现信息的海量存贮，同时能通过打印机将所需信息打印出来。管理机的社区智能管理软件采用流行的Windows界面，操作直观简便。用户呼喊、报警等信息均有美观简洁的弹出窗口。值班人员可作必要的文字记录，并自动生成报表存档，以供日后查询。社区智能管理软件具有强大的巡更管理功能：如时段时间设定、超时报警等，以及报警电子地图显示等。社区智能管理软件具有强大的信息存贮管理功能：如社区资料、住户资料、物管公司资料管理,各种呼喊信息、报警信息等，并具有值班人员上下班密码打卡功能，方便物管公司自身管理。巡更记录查询通过社区智能管理软件可实现文字和图片信息的收发，社区服务,访客留影信息查询,气象信息预报等功能.同时能通过打印机将所需信息打印出来。通过社区智能管理软件可实现对社区入口主机、单元门口机等访客终端设备进行监控操作，以便保安随时查看访客的流动状态。也可扩展支持监视网络摄像机，大大增强了该系统监控的密度和实用性。第四章 闭路电视监控系统4.1 系统概述电视监控系统是智能化社区建设中的核心，可以对社区内指定的监视点进行实时监控。重要有社区出入口、出库出入口、车库内部、电梯内、单元楼出入口、室外公共区域以及围墙周界等，这些监控点位的现场实时图像可以通过监控系统传输到社区管理中心的监视器上。为了更好的融入系统，构成一个整体的智能社区，建议视频监控采用比模拟视频更高清，更稳定，更节约成本的网络型监控设备。4.2 系统架构本子系统重要由高清网络摄像机、网络传输设备、网络硬盘录像机（NVR）、管理服务器和监控显示系统等五大部分组成：高清网络摄像机IPC是视频监控系统的前沿部分，是整个系统的“眼睛”，它把监视的内容经镜头进入图像传感器转换为图像信号，经DSP进行数据转换与编码，打为IP包后经网络传输。IPC摄像机重要采用视频分辨率高，图像更清楚，色彩还原度更好，低照度下噪点更少。具有远程访问，远程配置调试的优势。项目设计采用200W像素高清网络摄像机。网络传输平台在数字监控系统中，双绞线或光缆作为数据传输的重要载体取代了模拟监控系统中的视频线缆、音频线缆、报警线缆、控制线缆甚至电源线（光缆传输不能取代电源线），所以TCP/IP网络是IPC与NVR的之间的传输途径，是整个系统的“脉络”，它将前端的IPC信号通过双绞线、光纤及其光电转换设备，传输至接入层互换机，经接入互换机转发至网络硬盘录像机NVR。网络硬盘录像机（NVR）网络硬盘录像机（NVR）是网络视频监控系统的灵魂，其除了具有解决相关数据的功能，还具有存储设备、显示设备的相关功能，是个一体化的网络视频监控管理后端主机。高清显示网络视频监控系统的显示通过高清显示解码器完毕，单台主机支持VGA、HDMI高清信号输出，每路信号支持多画面分割切换，能提供应监视器或拼接屏信号源，该显示信号同时支持管理平台的集中管理和控制。4.3 前端摄像机选型针对社区监控系统的特性,本方案中会重点介绍以下区域中监控系统的应用.社区出入口、地下车库出入口行车通道：社区出入口设计采用200W像素抓拍专用摄像机，对进出车辆及前排驾乘人员进行抓拍。社区道路、车库内部、周界：在社区道路重点部位、地下车库内部、围墙周界区域采用高清定焦红外防水枪式摄像机，可根据环境、地形、监控范围选用不同焦距、不通红外照射范围的枪机组合监控，围墙周界区域的枪机还可以和入侵报警系统联动，实时监视社区的每一个角落。周界摄像机设计采用130W像素高清摄像机。单元楼出入口、单元楼地下出入口：此类区域宜采用高清定焦红外半球摄像机，每个单元楼出入口宜设一台此类摄像机，可以清楚的捕获每个进出单元楼的人员图像，即使在无光的情况下，也可以通过内置的红外灯增强补光，达成不漏掉任何细节的效果。一旦发生案件，一方面就可以从失窃单元出入口处的监控录像着手排查，提高破案效率。电梯轿厢内部：电梯轿厢内部宜采用高清定焦迷你半球摄像机，外观精致，监控轿厢内实时动态的同时，外观与轿厢装饰融为一体。社区广场、开阔公共区域：此类区域所有采用高清红外一体化智能高速球，内置全方位的云台和高倍数的电动变焦镜头，全方位云台可承载摄像机进行旋转和俯仰运动，可大大增长监控视野；电动变焦镜头可以进行改变光圈、焦距和聚焦运动，因此可以拍摄细部特写镜头。管理中心的保安值班人员可对球机进行控制，可根据现场需要随意灵活的进行调整，此外还可以对球机设立预置位，与报警设备进行联动，使整个社区做到真正监控无死角。室外球机设计采用200W高清红外球机，同时红外距离大于等于150米。4.4 系统特点方案的成熟度高网络摄像机+嵌入式网络硬盘录像机视频监控方案已经应用数年，自身已经得到该行业用户的高度认可，并且网络摄像机和嵌入式网络录像机都已经取得市场使用验证，品质可靠，运营稳定，公司具有分布全国的服务机构，售后服务有保障。方案建设的性价比高本方案设计采用整体一体化解决方案，选用的产品为行业通用产品，并且从前端设备、存储设备到中心上墙设备一体化整体解决方案，具有全套供应的成本优势，大幅度减少投资成本。系统扩容能力强在前期已经投入的情况下，假如后续还需要进行监控点位扩容，本方案在设计初就考虑了系统扩容问题。假如后续需要进行扩充，只要再采购相应数量的网络摄像机和网络硬盘录像机，就可以完毕快速的系统扩容。系统功能应用简便承载老的DVR架构，可以使使用人员更快的融入到新的数字化系统中来。系统的安装极其简朴，软件系统的安装及使用也非常易懂。在维护性方面，系统的接线十分简洁，而重要设备的可靠性很高，维护性能好，并且可实现远程维护；方便快捷。4.5 系统功能视频实时监控视频监控系统通过前端设备采集视频图像，通过视频传输系统能在监控中心的显示设备上集中显示，同时具有多画面监视、轮巡等功能，可以体现监控信息与其物理位置的相应关系。实现对社区内外环境的实时监控。录像回放查询可对录像资料进行多种智能检索和回放。录像能方便检索回放，可指定某个时间段任意回放，对某些时间段发生的特殊情况的时段进行查看。录像存储功能可将前端视频信号直接存储到NVR内置的硬盘中，可根据实际情况设定存储时间，可选择 D1或720P等格式进行存储。可对重要监控点的图像进行多种模式的存储，对重要录像资料可以进行备份。显示功能通过电视墙上的液晶监视器和液晶显示器调看图像，可以选择任意一路图像进行解码上墙用于终端显像，每一个显示器也可显示多画面。动态监测功能需求支持跨线检测、流量记录、区域检测功能。多系统联动功能报警联动功能，具有多种外部电压量报警输入，多路继电器开关量报警输出；支持多种报警方式。4.6重要设备参数4.6.1 200万高清网络红外半球产品概述l 采用高性能200万(1948*1116) CMOS图像传感器，低照度效果好，图像清楚度高l 支持ICR自动切换功能，实现昼夜监控l 支持200万（1920*1080）30fps实时监控l 支持三码流，感爱好ROI编码和可伸缩视频编码SVC技术l 支持ACF（活动帧率控制），支持手机监控l 支持数字水印加密，防止数据被篡l 支持数字宽动态，3D降噪，强光克制，背光补偿和走廊模式l 支持网络断口、IP冲突、移动侦测、视频遮挡、区域入侵、拌线入侵、场景变更等功能l 最大红外监控距离30米l 采用一体化结构设计，方便安装l 符合6KV高等级防雷防浪涌设计l 符合IP67级防水设计l 支持DC12V25%宽压供电，抗电源波动能力强技术参数参数分类参数参数值摄像机传感器类型1/2.7英寸CMOS传感器有效像素1928*1088调整角度水平:0360;垂直:065;图像翻转0360电子快门1/3s1/100000s;可手动或自动调节最低照度0. 01LuxF1.2(彩色模式);0.001LuxF1.2(黑白模式);0Lux（红外灯启动）最大红外距离30米日夜转换IR-CUT自动切换扫描方式逐行扫描降噪3D降噪宽动态120dB信噪比56dB增益控制自动白平衡自动背光补偿支持强光克制支持镜头参数镜头焦距2.8mm/3.6mm/6mm镜头接口M12接口镜头光圈F2.0/F2.1/F2.0光圈控制固定变焦类型定焦视场角水平 120/93/63最小聚焦距离0.55m/0.85m/1.9m视频参数视频压缩标准H.264;H.264B;H.264H;MJPEG视频码率H.264码率可调，4kbps32Mbps视频帧率主码流(1920x108025fps),辅码流(D125fps),第三码流(720P13fps)功能图像设立亮度;对比度;锐度;饱和度OSD信息叠加时间;通道;地理位置;图片图像镜像支持图像负像支持90、180、270旋转心跳机制支持录像模式手动录像;视频检测录像;定期录像;录像优先级从高到低依次为手动、视频检测、定期存储功能支持网络存储预览最大用户数20个恢复默认支持一键恢复默认浏览器支持IE7;IE8;IE9;Chrome8+;Firefox3.5+;Safari5+浏览器用户管理最大支持32个用户,多级用户权限管理安全模式授权的用户名和密码，以及MAC 地址绑定;HTTPS 加密;IEEE 802.1x 网络访问控制超低码流1080P:24Mbps智能分析支持区域入侵，拌线入侵，场景变更并且可以与报警联动隐私遮挡支持4块区域走廊模式支持接口网络接口1个 ,10/100 Base-T以太网口网络协议HTTP;TCP;ARP;RTSP;RTP;UDP;RTCP;SMTP;FTP;DHCP;DNS;DDNS;IPv4/v6;QoS;UPnP;NTP接入标准ONVIF;GB/T28181;CGI;PSIA常规参数供电DC 12V（25%）/POE(5226不支持POE）功耗正常使用2.3W、最大功耗4.7W（红外灯启动）工作温度工作温度:4060工作湿度湿度:95%防护等级IP67外壳材料压铸铝尺寸108mm84mm重量净重252g,带包装重量377g安装方式壁装；顶装；吊装4.6.2 200万高清网络红外枪机参数分类参数名称参数值系统参数主解决器超高性能解决器摄像机传感器类型1/2.7英寸CMOS传感器有效像素19281088调整角度由支架调整电子快门1/3s1/100000s;可手动或自动调节最低照度0. 01LuxF1.2(彩色模式);0.001LuxF1.2(黑白模式);0Lux（红外灯启动）最大红外距离50米PIR传感器距离不支持日夜转换IR-CUT自动切换扫描方式逐行扫描降噪3D降噪宽动态120dB信噪比56dB增益控制手动/自动白平衡手动/自动背光补偿支持,可选择区域强光克制支持镜头参数镜头焦距3.6mm/6mm/8mm/12mm镜头接口M12镜头光圈F2.1/F2.0/F2.0/F2.0光圈控制固定变焦类型定焦视场角水平91/63 /42/27最小聚焦距离0.85m/1.9m/3m/8m视频参数视频压缩标准H.264;H.264H;H.264B;MJPEG视频码率4kbps32Mbps视频帧率P制：1080p25 + D125 + CIF25/720p13 + 1080p1 MJPGN制：1080p30 + D130 + CIF30/720p4 + 1080p1 MJPG功能图像设立亮度;对比度;锐度;饱和度OSD信息叠加时间;通道;地理位置;图片;图像镜像支持图像负像支持90、180、270旋转心跳机制支持录像模式手动录像;视频检测录像;定期录像录像优先级从高到低依次为手动/视频检测/定期存储功能支持网络存储预览最大用户数20个恢复默认支持一键恢复默认浏览器支持IE7;IE8;IE9;Chrome8+;Firefox3.5+;Safari5+浏览器用户管理最大支持32个用户,多级用户权限管理安全模式授权的用户名和密码;MAC地址绑定;HTTPS加密;IEEE 802.1x;网络访问控制超低码流1080P:24Mbps720P:12Mbps智能分析支持区域入侵,拌线入侵,物品遗留,场景变更并且可以与报警联动;支持多种触发规则联动动作人脸检测支持隐私遮挡4块区域走廊模式支持接口网络接口1个 ,10/100M以太网口网络协议HTTP;TCP;ARP;RTSP;RTP;UDP;SMTP;FTP;DHCP;DNS;DDNS;PPPOE;IPv4/v6;SNMP;QoS;UPnP;NTP接入标准ONVIF;GB/T28181;CGI;PSIA常规参数供电DC12V（25%）/POE（05产品支持DC12V）功耗DC12V供电时，正常使用1.8W，最大3.7W(红外灯启动)工作温度-40+60工作湿度95%防护等级IP67;外壳材料塑胶+金属尺寸191mm90mm82mm重量500g（不带包装）安装方式支架壁装;其他 产品概述l 采用超低照度200万(1948*1116) CMOS图像传感器，低照度效果好，图像清楚度高l 支持200万(1920*1080)30fps实时监控l 支持H.264 High profil
