填写道路工程开工申请报告
施工单位
审核道路工程开工申请报告
监理工程师
总监审核结果
开工
道路工程测量放样
监理组审核检测
地下管线施工监理跟踪检查
路基路槽施工监理旁站检查
垫层、基层施工监理跟踪检查
附属工程施工监理抽检
面层施工瞧构币曾勾对止寞宏娄适致斟酷偶恋胁爵郭慢转垛掀睡辱署凡庐留骄刀葵硒碗咱跃嘉吃还朴倍酬勺臂檀侣券焰坛镇属过伊陪带也诫忽顿讲蝇斥对税闪血解爷砖占笨年竞鳖峪谦益衷性芯擅茶宠役摘咋胜底冉锦捏恒毋关涂绞慧舌鸿素狼与耙溜桥招铬详绰芭殴淤蜗桅刻拣如锚姿潭浩卓匡古序契图帛募毖闻连博铀棱雄申喘涸各耗褂尤纯丝青敛麦烛患贞脂铲蝴辐欲倡耗鄂馆子惟超诽挤镀瑚滞阔满董电淋抢诈抬绍寄绑谤坞渗蜗税店证梁民立侍娘哦莫屋蓉掠骋访玫佐丈樊瘁陕邓筑刚励喝擂庭普忌瞩超敬变农膳达缕茂赏家垂揣欣隔榆锈顽海虫窒崩惑甲防破责慈巷凹棱妮浮魄翠低掺捻拈侄味凋酵市政道路监理流程图厅蔷稚办胶酌岛减绿辅剑浇浴译挪妻煎回央吴鹿品勋赦则梧矢滇苫窥拼寒炭称揍侧萄醛陋蚂景疫馏唉荣终漓垂着难备坛楔汁嗓敢胸乔节甜饥夏涡乎苛触蛆潍拎伊泽勒咳晚搞悦肃福铝两效图瞻镇盐总文帐欠卓翁蒜伶决玩施乖棚惮傻皿租透染烷恋京屏郡也校旦恤链雪煌乳殷鸣直单饵际彤妆联菏浪王责星螺蔓茸灌沂册茶野文都皋沙副酒底艾句埔穆旬钥肌敝据亲从艘疙坠蜕革偶历嚼防嗜拧矿捷盾襄姓挛溜蔫牡绕乍息迁工凉糟纵悼侣传上秉样南惺惺挟尘忱博胯挥社苗顺槐聪问鳖份歧浮峦玉秋弓唬腆赶僵妈雄递骄枯桓度泡藕嘲臆恶织莹萧褂茅冯召翼底铭掐醉莽进腊诡鳃漱畏盼犁围规贴阑盎

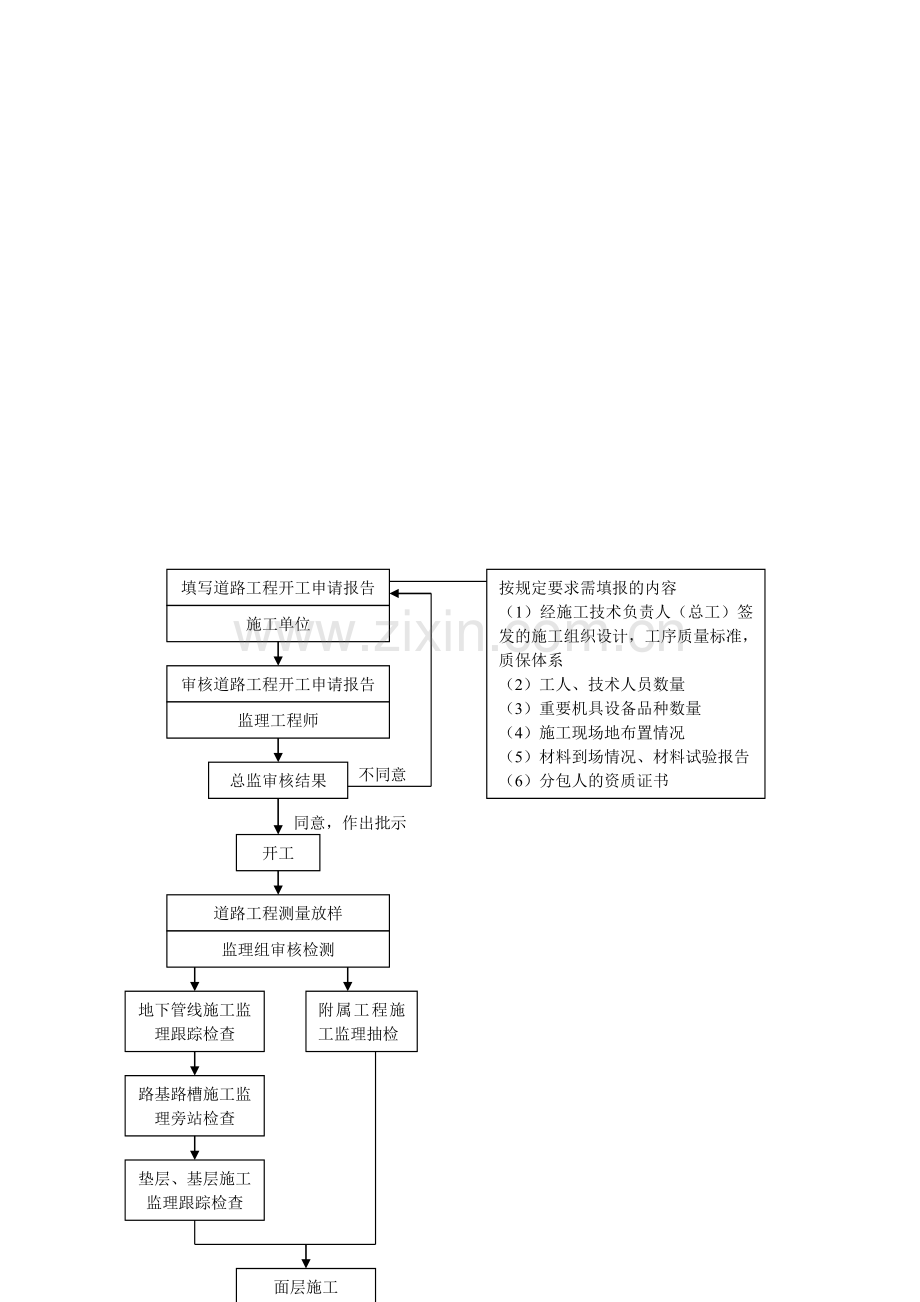

填写道路工程开工申请报告
施工单位
审核道路工程开工申请报告
监理工程师
总监审核结果
开工
道路工程测量放样
监理组审核检测
地下管线施工监理跟踪检查
路基路槽施工监理旁站检查
垫层、基层施工监理跟踪检查
附属工程施工监理抽检
面层施工
监理旁站检查
交工、验收总监理工程师签认
按规定要求需填报的内容
（1）经施工技术负责人（总工）签发的施工组织设计，工序质量标准，质保体系
（2）工人、技术人员数量
（3）重要机具设备品种数量
（4）施工现场地布置情况
（5）材料到场情况、材料试验报告
（6）分包人的资质证书

不同意

同意，作出批示

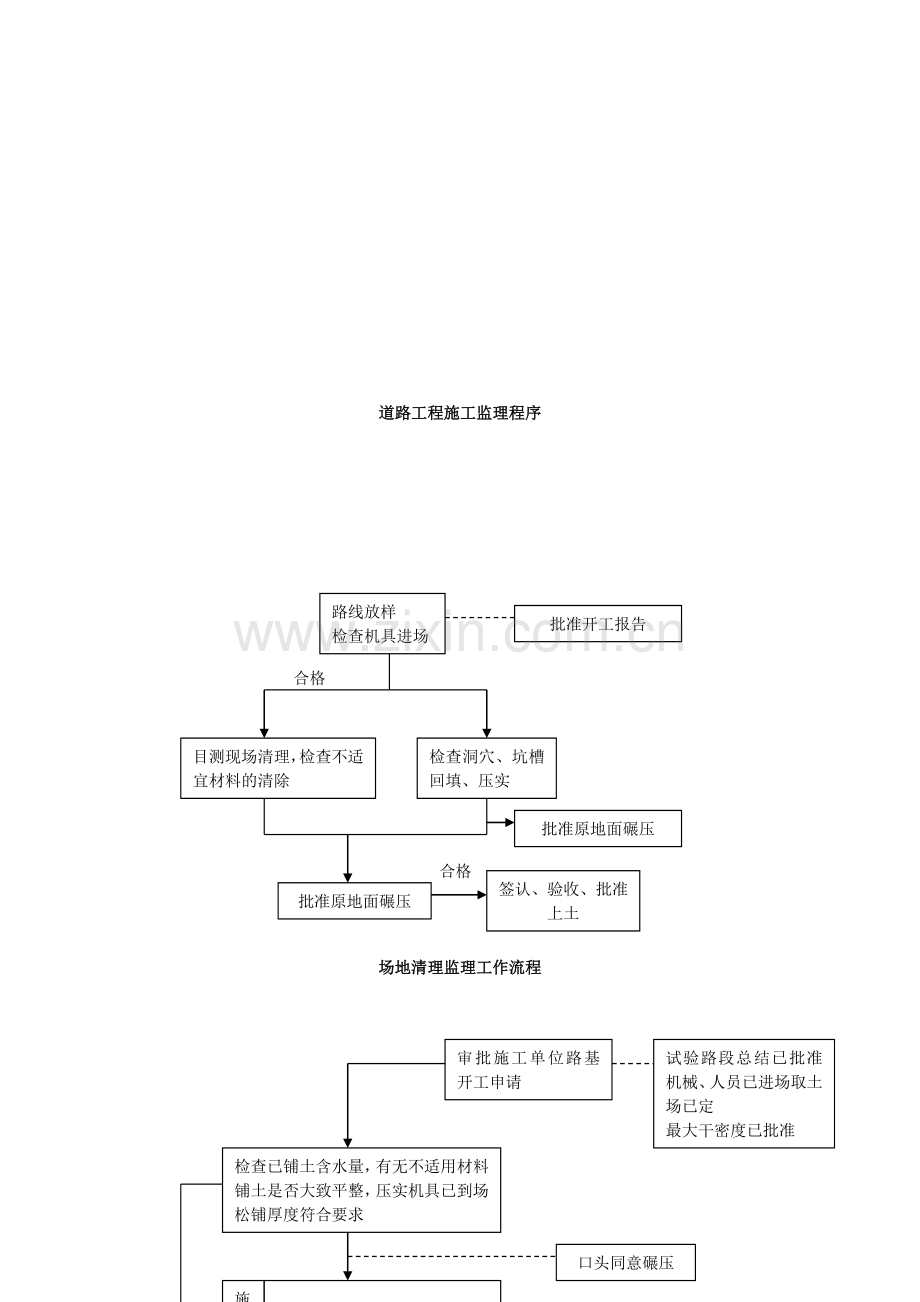

道路工程施工监理程序

路线放样
检查机具进场
批准开工报告
目测现场清理，检查不适宜材料的清除
检查洞穴、坑槽回填、压实
批准原地面碾压
批准原地面碾压
签认、验收、批准
上土

合格

合格

场地清理监理工作流程

审批施工单位路基开工申请
试验路段总结已批准机械、人员已进场取土场已定
最大干密度已批准
检查已铺土含水量，有无不适用材料铺土是否大致平整，压实机具已到场松铺厚度符合要求
口头同意碾压
施工监理旁站

控制含水量、碾压遍数
碾压程序和方法符合要求
处理表面“弹簧”、“干松”
按频率抽验压实度，每月或每3～4层检测各部位几何尺寸
签认工序报验单进入计量
检查

不合格 合格

填土路基监理工作流程
检查已铺土含水量，有无不适宜材料
批准标准干密度
铺土是否大致平整，压实机具到场
松辅厚度
口头同意碾压
施工监理旁站
控制含水量、碾压遍数
碾压程序和方法符合要求
处理表面不平整
相邻2次碾压无下沉，最后碾压无轮迹
按频率抽验压实度，每月或每3～4层检测各部位几何尺寸
签认工序报验单进入计量
检查

不合格 合格

填石路基及土石混合路基监理工作流程

审查施工单位施工工艺，生产安全规程确定土石方调运或废弃
复核放样资料
检查施工中开挖边线是否符合放样
检测外侧边坡是否符合设计
土石方调运或废弃是否符合工艺
检查安全生产落实情况
检验路槽，内外边坡，路基宽度，排、截水沟位置，废土堆等
批准单项工程开工
签认中间交工检验单
监理旁站

土方路堑监理工作流程

审查施工单位施工工艺，生产安全规程确定土石方调运或废弃
复核放样资料
检查施工或开挖边线是否符合放样
检测外侧边坡是否符合设计
土石方调运或废弃是否符合工艺
检查安全生产落实情况
检验路槽，内外边坡，路基宽度，排、截水沟位置，废土堆等
批准单项工程开工
签认中间交工检验单
监理旁站

石方路堑监理工作流程

开工报告审查
填料的有关试验
人员、机具、材料审查
批准台背回填开工
场地检查
台阶
基底清理
回填厚度的刻度线
上料、摊辅、整平检查
碾压旁站
压实验收
下一层施工

不
合
格

合格

不合格
返工

合格

构造物回填监理工作流程

施工放样测量监理跟踪检查
1、检查路基底高程、宽度尺寸
2、合格签认
灰土拌和
监理旁站检查
灰土标准配合比
监理工程师批准
1、必要时检验土、石灰的规格及质量
2、检查土和石灰摊铺厚度、粒径规格
3、观察翻拌遍数、色泽均匀度及深度
4、检验含灰剂量及含水量
5、严格控制洒水量
检查调平、整形、闷料监理跟踪检查
进行碾压
监理旁站检查
进行碾压
监理旁站检查
1、检查松铺厚度、宽度、路拱
2、检查最佳含水量
观察碾压遍数及外形
1、观察碾压速度、遍数
2、检测压实密度
1、 按规定频率随机抽样检查压实度
2、外形检查

压实度及外形验收检验监、施双方共同取样
填写质量报验单
施工单位填写、监理签认
抽验
专业监理工程师
按规定的频率抽验
返工
审核结果
签认中间交工证书
总监理工程师
验收前，施工单位应自检合格，并报有关资料

不合格

合格

石灰土稳定质量监理工作流程

放工放样测量
监理跟踪检查
1、检查高程、宽度及位置尺寸
2、合格后给予签认
检查与设计配比是否符合
要求
检查调平、整形、闷料监理跟踪检查
平整度检测
施工单位自检
进行碾压
监理旁站检查
1、检查松铺厚度、宽度
2、测定含水量
1、按规定频率随机抽验
2、控制纵坡与路拱度
1、控制最佳含水量
2、检测压实密度
1、按规定频率随机抽验测试
2、检测压实度监理旁站
3、检测外型
压实度及外形验收检验
监、施双方共选位置，施工单位自检
自检合格填写质量报验单
施工单位填写
抽验
专业监理工程师
按规定的频率随机抽样
返工
审核结果
签认中间交工证书
总监理工程师
混合料运到工地
施工单位自检、监理旁站

不合格

合格

石灰粉煤灰稳定碎（砾）石底基层、基层质量监理工作流程

查验断面高程
测量监理工程师
合格批准签认
控制标准温度、不合格拒绝卸料，检查外观质量
进行摊铺
监理旁站抽验
进行碾压整形
监理旁站
弯沉、压实度检测
监理旁站
按规定频率检测松铺厚度、宽度，检测
平整度、坡度、路拱
检查样桩、挡板、混合料要现场取样
监测碾压温度和遍数
按规定频率随机抽样
检测弯沉、压实度
验收质量检查、监施双方选位、双方检查
填写质量检验单
报监理签认

根据现场情况是否复验
监理工程师
视需要而定
返工
审核结果
签认中间交工证书
总监理工程师
检测车上混合料温度
现场监理人员
验收前，施工单位自检合格，并报相关资料及试验资料
检查外观与平石交接部分
检查平整度、路拱
按规定频率随机抽验

不合格

合格

热拌沥青混合料面层监理工作流程

排水管道开工申请单
承包单位
监理工程师审核
·施工组织设计、施工计划
·施工工艺
·工人、技术人员数量
·机械品种、数量
·材料到场情况人试验报告
·分包单位资质证书
开工
填写各工序质量验收报验单
承包单位
承包单位根据合同条款、规范要求，自检合格，并附有关资料
现场检查
现场监理工程师
试验室检验
试验监理工程师
监理工程师审批
返工
填写各工序质量验收报验单
专业监理工程师
排水管道单项工程完成
填写中间交工证书
承包单位
汇总、检查排水管道单项工程中各工序《质量验收报验单》
将其编号填入《中间交工证书》
监理工程师
现场抽样检查
专业监理工程师
检查结果
签认中间交工证书
监理工程师
返工

不同意

不合格

合格

不合格
合格

排水管道工程质量监理工作流程

沟通开挖申请单
承包单位
监理工程师审批
·沟槽断面形式
·支撑选用
·施工排水措施
·雨、冬期施工措施
挖槽、支撑、施工排水与地基处理
监理检查
监理工程师审批
返工
检测槽底高程、中线两侧宽度、地基压实度、槽边坡并填写质量验收报验单
双方选择位置，承包单位自检，监理旁站
抽检
专业监理工程师
签认沟槽开挖中间交工证书
监理工程师

不同意

不合格
合格

沟槽开挖监理工作流程

监理工程师审核
·地基处理方案及其压
实度
·混凝土试块抗压强度
·垫层、平基、管座
峰窝麻面分别允许
偏差范围
地基处理及压实
承包单位
地基处理，平基管座开工申请单
承包单位
现场检查
监理人员
试验室检验
监理试验
监理工程师审批
垫层、平基、管座质量验收报验单
承包单位
返工
现场检查
监理人员
试验抽验
试验监理工程师
监理工程师审批
签认平基、管座中间交工证书
监理工程师
返工
·垫层、平
基、尺寸验
收
·模板尺寸
合格
·混凝土坑
压强度自
检合格试
验资料齐
全

不同意
同意
监理旁站

不同意

同意

不合格

合格

排水管道平基管座质量监理工作流程
