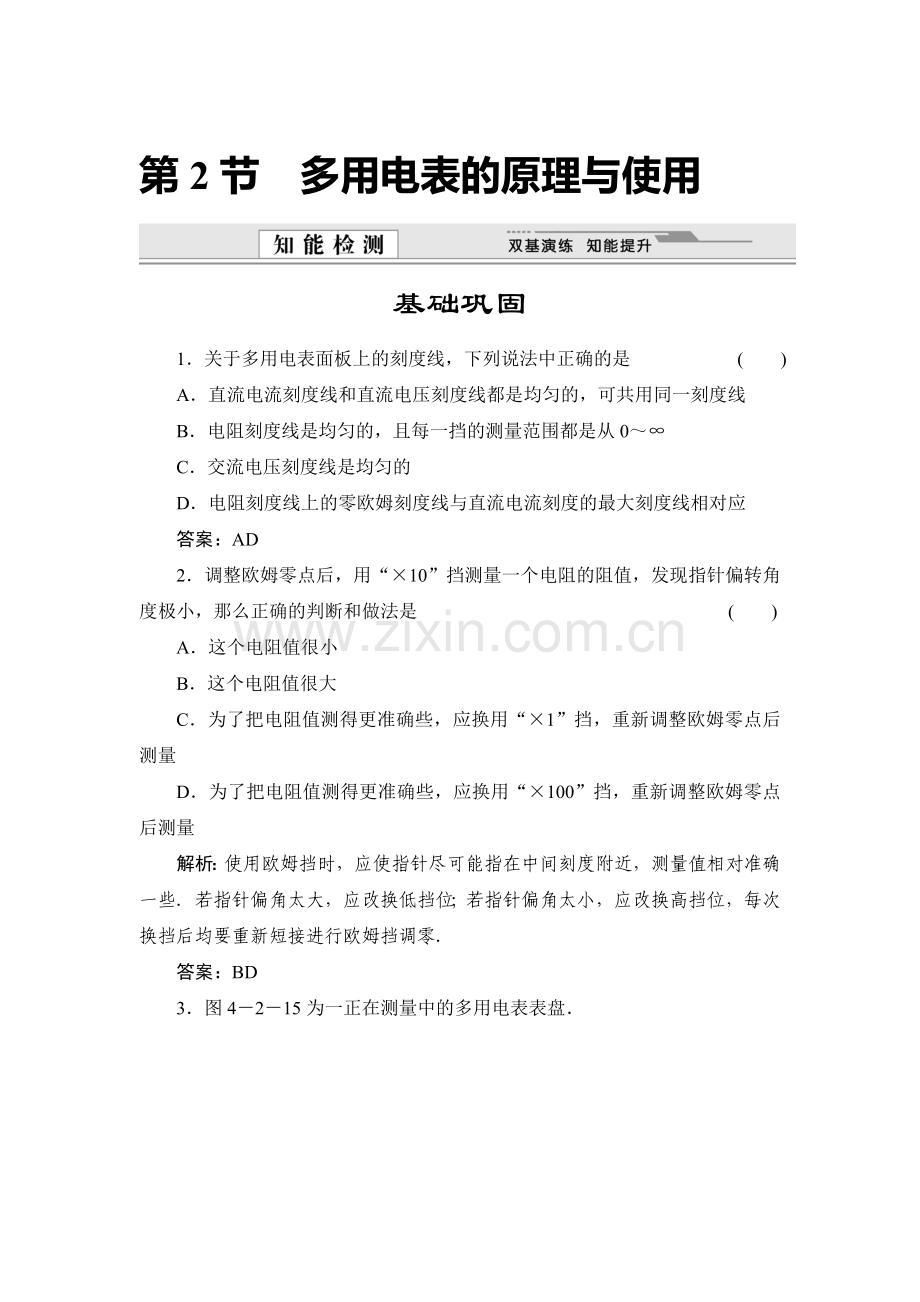

第2节　多用电表的原理与使用

基础巩固
1．关于多用电表面板上的刻度线，下列说法中正确的是 (　　)
A．直流电流刻度线和直流电压刻度线都是均匀的，可共用同一刻度线
B．电阻刻度线是均匀的，且每一挡的测量范围都是从0～∞
C．交流电压刻度线是均匀的
D．电阻刻度线上的零欧姆刻度线与直流电流刻度的最大刻度线相对应
答案：AD
2．调整欧姆零点后，用“×10”挡测量一个电阻的阻值，发现指针偏转角度极小，那么正确的判断和做法是 (　　)
A．这个电阻值很小
B．这个电阻值很大
C．为了把电阻值测得更准确些，应换用“×1”挡，重新调整欧姆零点后测量
D．为了把电阻值测得更准确些，应换用“×100”挡，重新调整欧姆零点后测量
解析：使用欧姆挡时，应使指针尽可能指在中间刻度附近，测量值相对准确一些．若指针偏角太大，应改换低挡位；若指针偏角太小，应改换高挡位，每次换挡后均要重新短接进行欧姆挡调零．
答案：BD

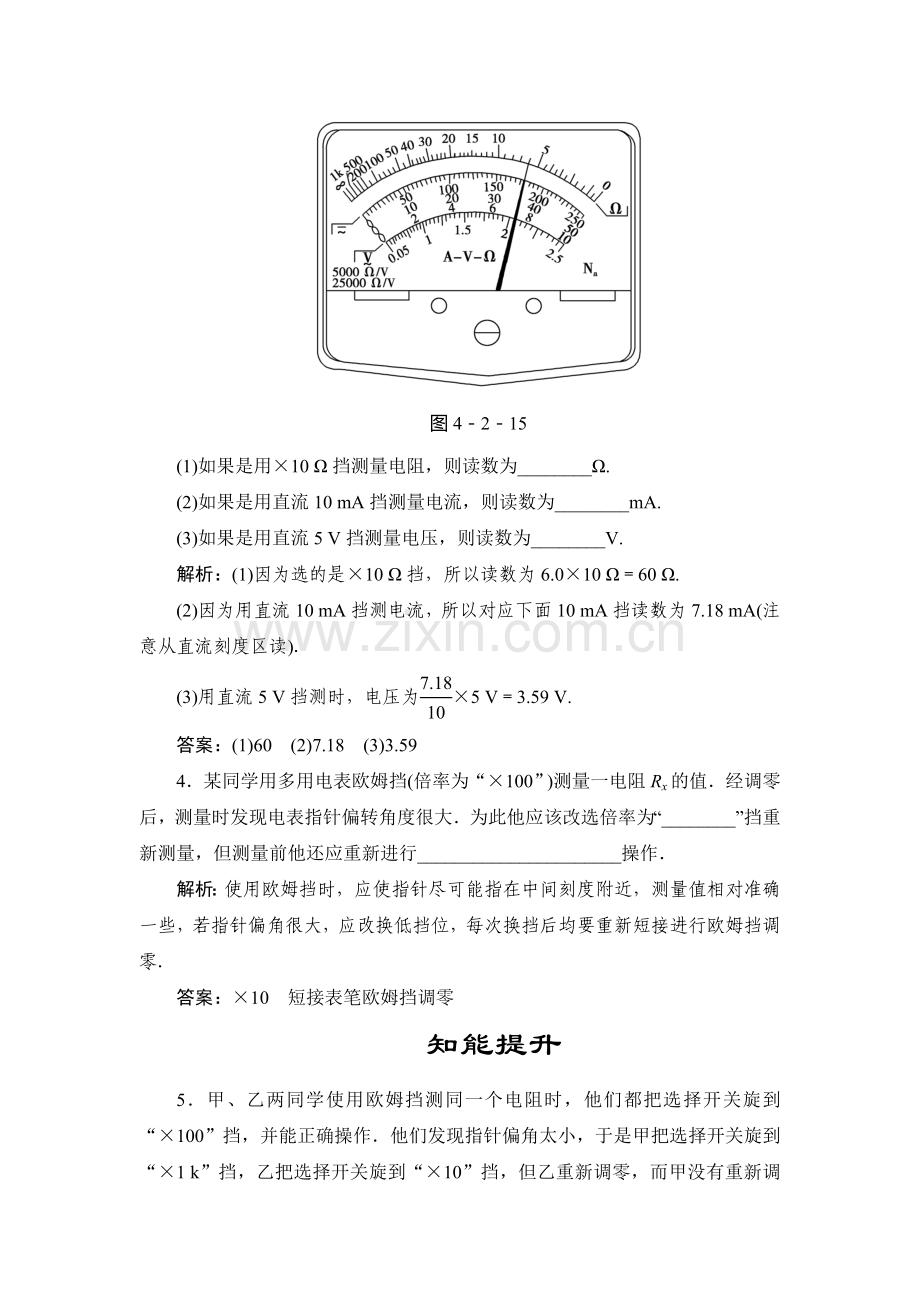

3．图4－2－15为一正在测量中的多用电表表盘．

图4－2－15
(1)如果是用×10 Ω挡测量电阻，则读数为________Ω.
(2)如果是用直流10 mA挡测量电流，则读数为________mA.
(3)如果是用直流5 V挡测量电压，则读数为________V.
解析：(1)因为选的是×10 Ω挡，所以读数为6.0×10 Ω＝60 Ω.
(2)因为用直流10 mA挡测电流，所以对应下面10 mA挡读数为7.18 mA(注意从直流刻度区读)．
(3)用直流5 V挡测时，电压为×5 V＝3.59 V.
答案：(1)60　(2)7.18　(3)3.59
4．某同学用多用电表欧姆挡(倍率为“×100”)测量一电阻Rx的值．经调零后，测量时发现电表指针偏转角度很大．为此他应该改选倍率为“________”挡重新测量，但测量前他还应重新进行______________________操作．
解析：使用欧姆挡时，应使指针尽可能指在中间刻度附近，测量值相对准确一些，若指针偏角很大，应改换低挡位，每次换挡后均要重新短接进行欧姆挡调零．
答案：×10　短接表笔欧姆挡调零
知能提升
5．甲、乙两同学使用欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发现指针偏角太小，于是甲把选择开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零，则以下说法正确的是 (　　)
A．甲选挡错误，而操作正确
B．乙选挡正确，而操作错误
C．甲选挡错误，操作也错误
D．乙选挡错误，而操作正确
解析：选择开关旋到“×100”挡，指针偏角太小，说明所测电阻阻值较大，所选量程太小，应选择较大的量程，重新选挡后要重新欧姆调零，故D正确，A、B、C错．
答案：D
6．用多用电表欧姆挡测一电阻R时，选择开关旋钮置于“×10”挡，测量时，指针恰指在刻度值100与200的正中间，可以确定其测量值R为 (　　)
A．150 Ω B．1 500 Ω
C．1 000 Ω<R<1 500 Ω D．1 500 Ω<R<2 000 Ω
解析：欧姆表的刻度不均匀，由欧姆表的表盘刻度特点：随电阻值的增大，刻度变密，所以其电阻值一定小于1 500 Ω，由此判断C正确．
答案：C
7．某同学利用多用电表测量二极管的反向电阻．完成下列测量步骤：
(1)检查多用电表的机械零点．
(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处．
(3)将红、黑表笔________，进行欧姆调零．
(4)测反向电阻时，将________表笔接二极管正极，将________表笔接二极管负极，读出电表示数．
(5)为了得到准确的测量结果，应让电表指针尽量指向表盘________(选填“左侧”、“右侧”或“中央”)；否则，在可能的条件下，应重新选择量程，并重复步骤(3)(4)．
(6)测量完成后，将选择开关拨向________位置．
解析：本题考查多用电表的使用．首先要机械调零．在选择量程后还要进行欧姆调零，而且每一次换量程都要重复这样的过程．(3)将红、黑表笔短接，即为欧姆调零．(4)测量二极管的反向电阻时应将红笔接二极管的正极，黑笔接负极．(5)欧姆表盘的刻度线分布不均匀，在中央的刻度线比较均匀，所以尽量让指针指向表盘的中央．(6)测量完成后应将开关打到OFF挡或交流电压最高挡．
答案：(3)短接　(4)红　黑　(5)中央　(6)OFF挡或交流电压最高挡
8．如图4－2－16(a)所示为欧姆表的电路原理图，G为满偏电流Ig＝200 μA的电流表，表头内阻为Rg，R0为定值电阻，RP是调零电阻，表内电源电动E＝ 1.5 V，内阻为r.图4－2－16(b)是表盘的电阻刻度．B为A、C的中点．试分析确定A、B、C三点刻度的电阻值．

图4－2－16
解析：A点电流刻度为0，相当于红黑表笔之间的电阻无限大，刻度为＋∞，C点为表头的满偏电流处，相当于红黑表笔之间短接，刻度为0，B点为AC的中点，根据欧姆定律可知Ig＝，＝，R内＝Rx，B点电阻为中值电阻，等于欧姆表内阻．R内＝Rg＋RP＋R0＋r＝＝7 500 Ω.
答案：A为＋∞，B为7 500 Ω，C为0
