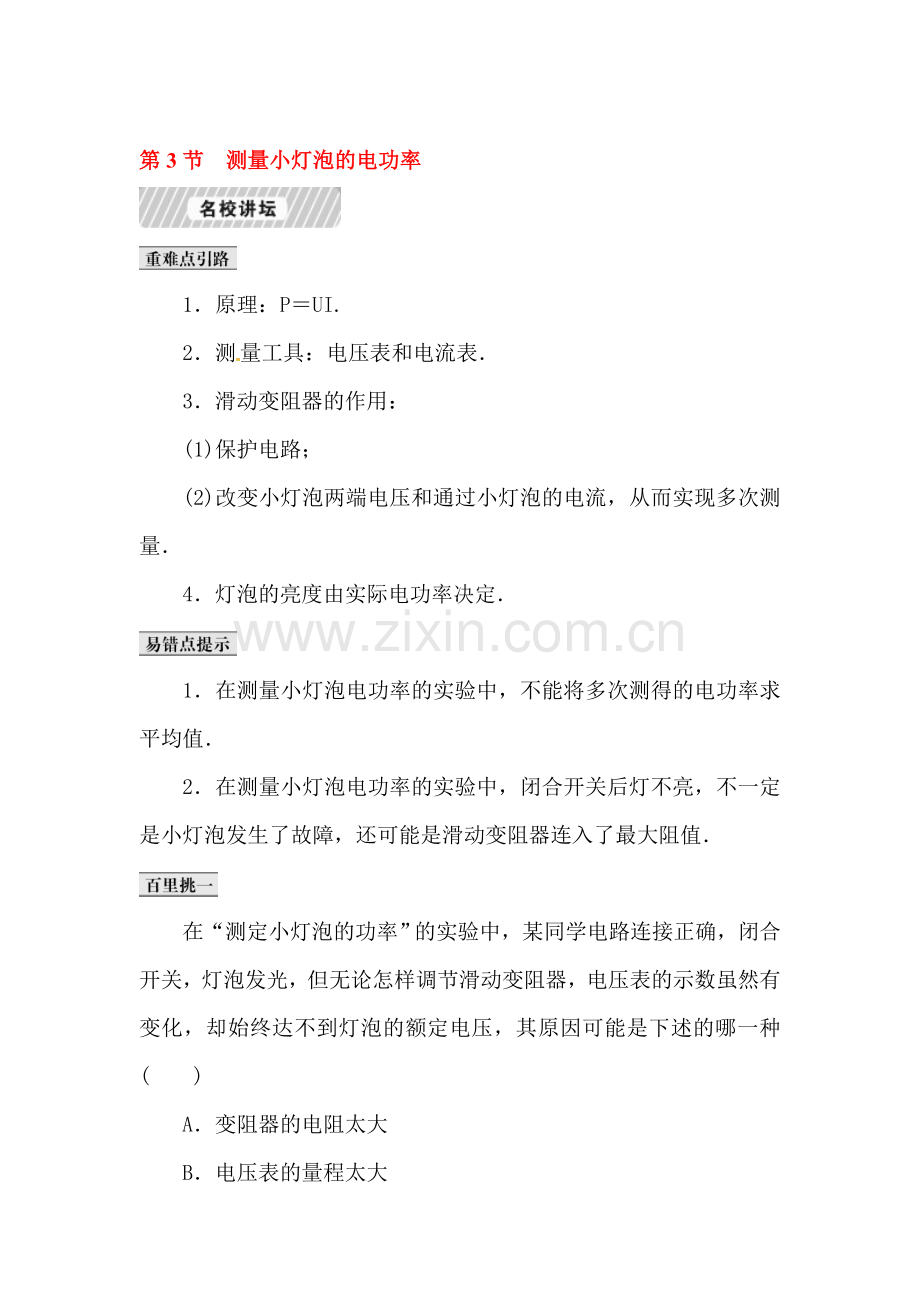

第3节　测量小灯泡的电功率

1．原理：P＝UI.
2．测量工具：电压表和电流表．
3．滑动变阻器的作用：
(1)保护电路；
(2)改变小灯泡两端电压和通过小灯泡的电流，从而实现多次测量．
4．灯泡的亮度由实际电功率决定．

1．在测量小灯泡电功率的实验中，不能将多次测得的电功率求平均值．
2．在测量小灯泡电功率的实验中，闭合开关后灯不亮，不一定是小灯泡发生了故障，还可能是滑动变阻器连入了最大阻值．

在“测定小灯泡的功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但无论怎样调节滑动变阻器，电压表的示数虽然有变化，却始终达不到灯泡的额定电压，其原因可能是下述的哪一种(　　)
A．变阻器的电阻太大
B．电压表的量程太大
C．电源电压太低
D．电流表的量程太大
【提示】　根据串联电路的特点可知：当变阻器连入电路中电阻为0时，小灯泡两端的电压最大等与电源电压，进一步知道变阻器无论怎么滑，都不能让灯泡正常发光说明始终达不到灯泡的额定电压，即电源电压太低．
【答案】　C

知识点　测小灯泡的电功率
1．测量小灯泡的电功率的实验原理为________，故实验中需要测量小灯泡的________和________．需要的测量器材是________、________，为了改变电流和电压，还需要__________．
2．如图所示的是“测量小灯泡功率”的实验原理图，请在图中圈内填入电表的符号．

3．分析实验记录数据可知：
(1)当U实<U额时，P实________P额，灯泡发光________．
(2)当U实＝U额时，P实________P额，灯泡发光________．
(3)当U实>U额时，P实________P额，灯泡发光________．

1．在做“测定小灯泡额定功率”的实验中，手移动滑动变阻器的滑片时，眼睛应看着(　　)
A．电流表 B．电压表 C．小灯泡 D．开关
2．某同学在“测定小灯泡的功率”实验中，所用电源电压为4 V且不变，小灯泡上标有“2.5 V”的字样，该同学电路连接正确．闭合开关后，移动变阻器的滑片，当观察到电压表的示数为________V时，小灯泡正常发光，如果此时变阻器接入电路的电阻为5 Ω，则小灯泡的额定功率为________W．继续移动变阻器的滑片，当观察到电压表的示数为2.3 V时，小灯泡变________(填“亮”“暗”或“亮度不变”)．继续移动变阻器的滑片，如果此时变阻器接入电路的电阻为零，则小灯泡________(填“一定变亮”“可能变亮”或“一定不亮”)．
3．(德州中考)在“测量小灯泡电功率”的实验中，电源电压为4.5 V，小灯泡额定电压为2.5 V.

(1)图甲是小莉同学已连接的部分电路，请你用笔画线代替导线将电路连接完整，使滑片P向右移动时滑动变阻器接入电路的电阻变大．
(2)小莉连接好电路后，闭合开关，逐渐减小滑动变阻器接入电路的阻值，发现小灯泡始终不亮，电压表有示数，电流表指针几乎不偏转，出现此现象的原因可能是____________________．　(3)排除故障后，闭合开关进行实验，移动滑动变阻器的滑片P，眼睛应注视________表的示数，然后读出另一表的示数，并做好数据记录．图乙的U－I图像是小莉根据多组实验数据绘制的，根据图像可得小灯泡的额定功率为________W.
(4)根据图像，小莉还发现小灯泡的电阻是变化的，造成这一变化的原因是________________________________________________________________________
____________________.
(5)小莉上网查阅资料发现，在相同的额定电压下工作时，LED灯比小灯泡亮，经研究得知，是因为LED灯工作时________转化为________的效率比小灯泡高．

4．如图所示是初中2014级物理课外实验小组的同学用“伏安法”测量小灯泡电阻和电功率的实验电路图，当滑动变阻器的滑片向左移动时，电流表、电压表的示数变化情况是(　　)

A．减小、减小 B．增大、减小 C．减小、增大 D．增大、增大
5．小明在做“测定小灯泡电功率”的实验时，连接电路中的最后一根导线时，灯泡就发光了，而且很亮，则其实验时存在的不规范或不妥当的地方是：______________________、________________________．

6．如图所示，电子式电能表表盘上标有“3 200 imp/kW·h”字样(“3 200 imp/kW·h”指的是接在这个电能表上的用电器，每消耗1 kW·h的电能，电表上的指示灯闪烁3 200次)．将某用电器单独接在该电能表上正常工作30 min，电能表指示灯闪烁了320次，该用电器的额定功率是________kW.

7．(内江中考)育才中学初三(1)班学生在探究“测量小灯泡的电功率”的实验后，某兴趣小组欲进一步探究学习，现将其改变为“探究小灯泡的电功率P与电压U之间的关系”的实验，实验中提供了以下实验器材：
A．待测小灯泡L(额定电压3.0 V，额定功率1.8 W)
B．电压表V(量程0～3 V，0～15 V)
C．电流表A(量程0～0.6 A，0～3 A)
D．滑动变阻器R(0～10 Ω)
E．定值电阻R01＝5 Ω，R02＝10 Ω，R03＝15 Ω
F．蓄电池，电压U＝12 V.
G．开关S，导线若干．

(1)为了比较精确的测量小灯泡的功率，电流表的量程应选__________．
(2)为了保证电路安全，实验中定值电阻R0应选________(填“R01”“R02”或“R03”)．
(3)请用铅笔画线代替导线，将图甲中的实验器材连接起来，使之成为准备使用的实物电路．
(4)测量结束后，应先断开开关，拆除________两端的导线，再拆除其他导线，最后整理好器材．
(5)该小组同学在处理实验数据时，将电功率P作为纵坐标，U2作为横坐标，采用描点法，在坐标纸上作出了P－U2图像，并画出该图像是一条直线(如图乙)．根据图像，请你指出：所作图像的错误之处是__________________；作图时，坐标取值不恰当之处是____________________________________________________．
(6)假设实验中所给的实验器材电流表已损坏，老师又给了一只电压表，该组同学仍完成了实验．请你帮他们画出实验的电路图．
参考答案
课前预习
1．P＝UI　电压U　电流I　电压表　电流表　滑动变阻器
2.

3.(1)<　暗　(2)＝　正常　(3)>　很亮
当堂训练
1．B　2.2.5　0.75　暗　可能变亮　3.(1)图略　(2)小灯泡断路　(3)电压　0.5　(4)小灯泡的电阻随温度的变化而变化　(5)电能　光能
课后作业
4．D　5.连接电路时开关没有断开　滑动变阻器没有连入最大值　6.0.2　7.(1)0～0.6 A　(2)R03　(3)图略　(4)电源　(5)图线不应画成直线　横坐标的标度取值不恰当
(6)
