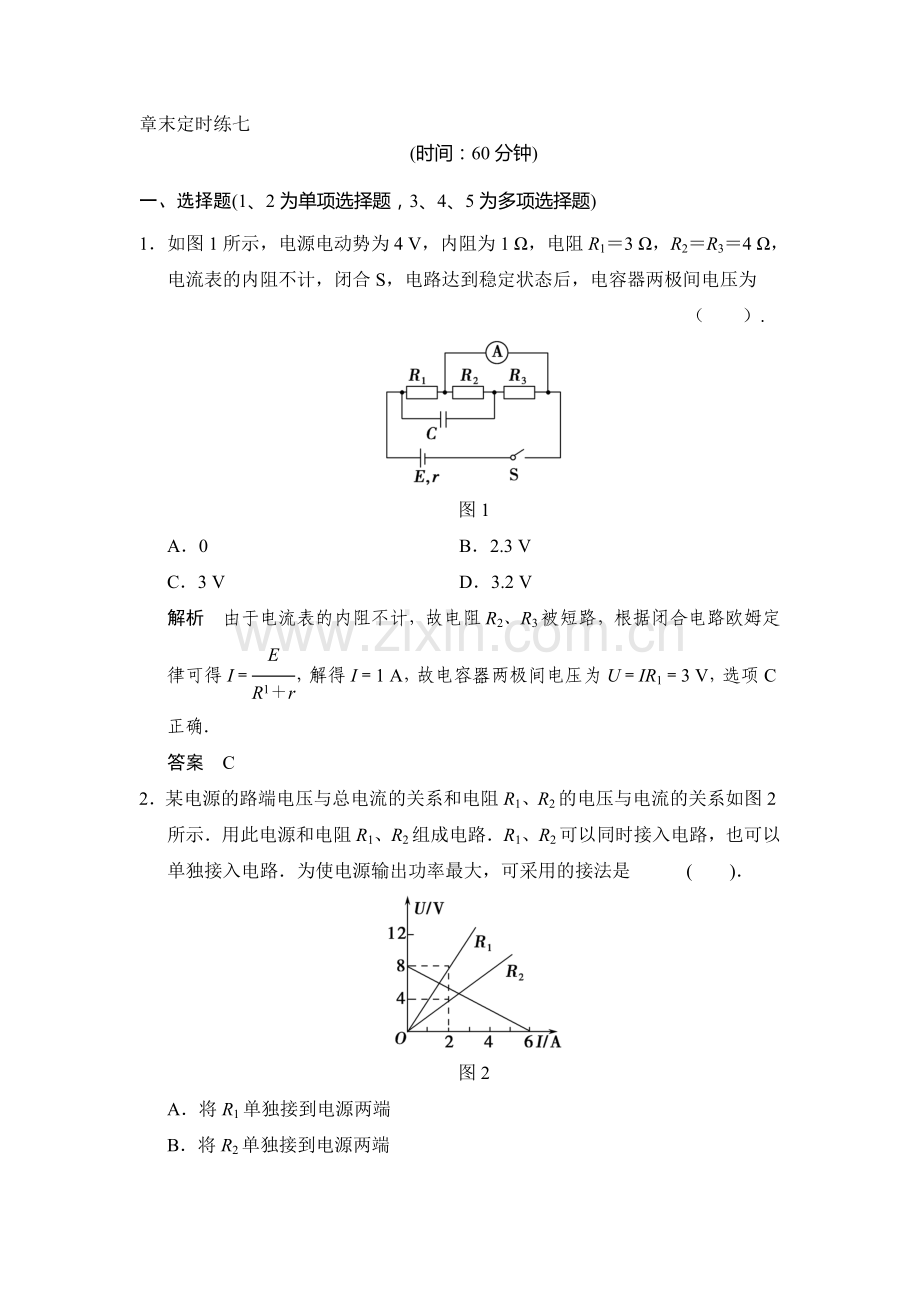

章末定时练七　　　　
(时间：60分钟)
一、选择题(1、2为单项选择题，3、4、5为多项选择题)
1．如图1所示，电源电动势为4 V，内阻为1 Ω，电阻R1＝3 Ω，R2＝R3＝4 Ω，
电流表的内阻不计，闭合S，电路达到稳定状态后，电容器两极间电压为
（ ）.

图1
A．0　 B．2.3 V
C．3 V　 D．3.2 V
解析　由于电流表的内阻不计，故电阻R2、R3被短路，根据闭合电路欧姆定律可得I＝，解得I＝1 A，故电容器两极间电压为U＝IR1＝3 V，选项C正确．
答案　C
2．某电源的路端电压与总电流的关系和电阻R1、R2的电压与电流的关系如图2所示．用此电源和电阻R1、R2组成电路．R1、R2可以同时接入电路，也可以单独接入电路．为使电源输出功率最大，可采用的接法是 (　　)．

图2
A．将R1单独接到电源两端
B．将R2单独接到电源两端
C．将R1、R2串联后接到电源两端
D．将R1、R2并联后接到电源两端

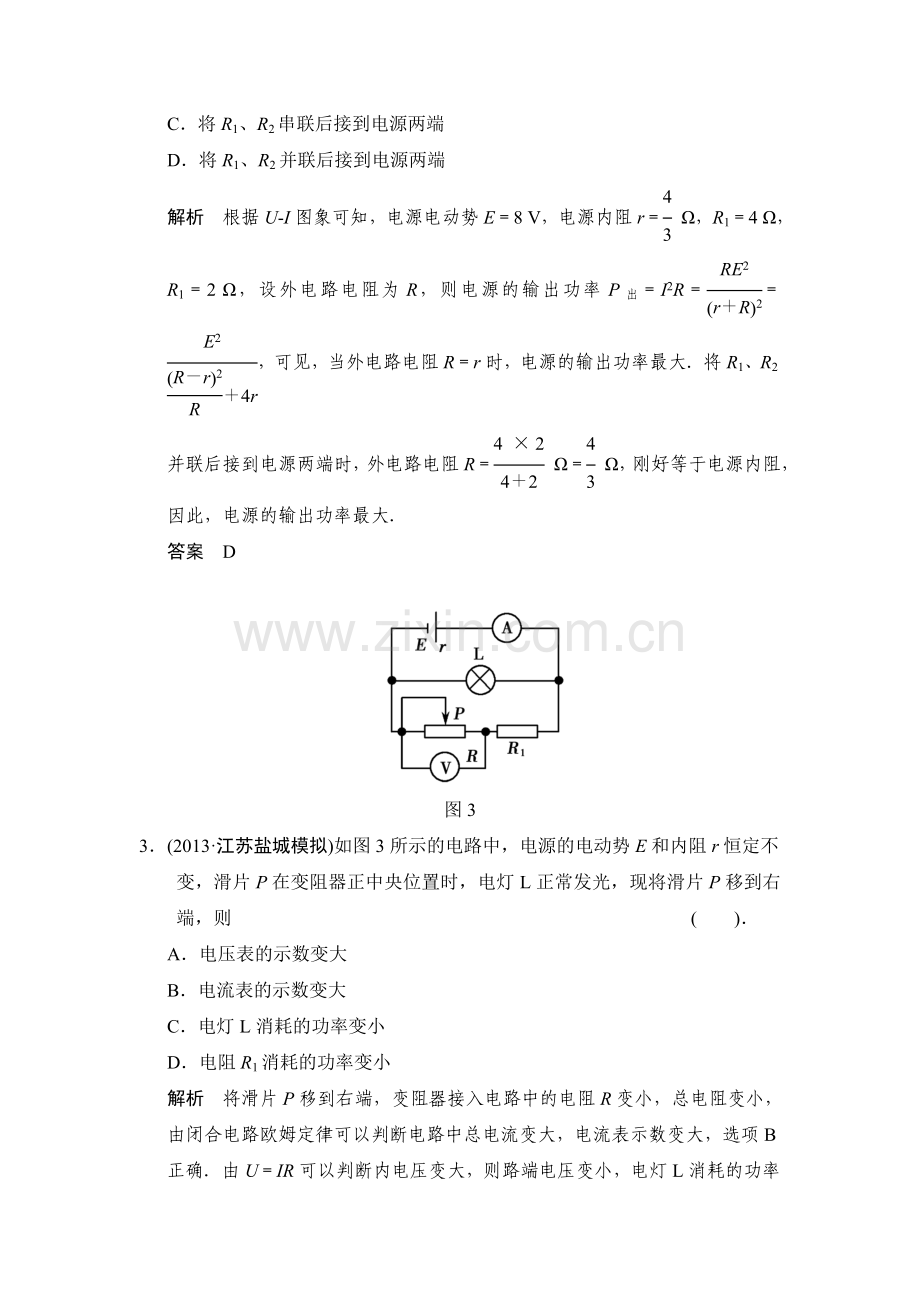

解析　根据U­I图象可知，电源电动势E＝8 V，电源内阻r＝ Ω，R1＝4 Ω，R1＝2 Ω，设外电路电阻为R，则电源的输出功率P出＝I2R＝＝，可见，当外电路电阻R＝r时，电源的输出功率最大．将R1、R2并联后接到电源两端时，外电路电阻R＝ Ω＝ Ω，刚好等于电源内阻，因此，电源的输出功率最大．
答案　D

图3
3．(2013·江苏盐城模拟)如图3所示的电路中，电源的电动势E和内阻r恒定不
变，滑片P在变阻器正中央位置时，电灯L正常发光，现将滑片P移到右端，则 (　　)．
A．电压表的示数变大
B．电流表的示数变大
C．电灯L消耗的功率变小
D．电阻R1消耗的功率变小
解析　将滑片P移到右端，变阻器接入电路中的电阻R变小，总电阻变小，由闭合电路欧姆定律可以判断电路中总电流变大，电流表示数变大，选项B正确．由U＝IR可以判断内电压变大，则路端电压变小，电灯L消耗的功率变小，选项C正确．流过R1的电流I1＝I总－IL变大，电阻R1消耗的功率变大，UR1变大，选项D错误．电压表示数UV＝UL－UR1变小，选项A错误．
答案　BC
4．(2013·大连四校联考)如图4所示，甲、乙两电路中电源完全相同，内阻不能忽略，电阻R1>R2.图中电压表为理想表．当在两电路中通过相同的电荷量q的过程中，下列关于两电路的比较正确的是 ( ).

图4
A．R1上产生的热量比R2上产生的热量多
B．电源内部产生热量较多的是甲电路
C．电压表V1示数大于电压表V2示数
D．甲、乙两电路电源输出功率可能相等
解析　由焦耳定律可得Q＝I2Rt＝It×IR＝qU，由于两电路电源相同，R1>R2，由串联分压与电阻成正比，得U1>U2，所以Q1>Q2，A、C正确；电源内部产生的热量Qr＝I2rt＝It×Ir＝q(E－U)，由于U1>U2，故Qr1<Qr2；B错误；由于电源的内阻与负载电阻的大小关系未知，由输出功率与负载电阻的关系可知，甲、乙两电路电源输出功率可能相等，D正确．
答案　ACD
5．如图5甲所示，R为电阻箱(0～99.9 Ω)，置于阻值最大位置，Rx为未知电阻．(1)断开K2，闭合K1，逐渐减小电阻箱的阻值，得到多组R、I值，并依据R、I值作出了如图乙所示的R－图线．(2)断开K2，闭合K1，当R调至某一位置时，电流表的示数I1＝1.0 A；保持电阻箱的位置不变，断开K1，闭合K2，此时电流表的示数为I2＝0.8 A．根据以上数据可知 (　　)．

图5
A．电源电动势为3.0 V
B．电源内阻为0.5 Ω
C．Rx的阻值为0.5 Ω
D．K1断开、K2闭合时，随着R的减小，电源输出功率减小
解析　由I＝得R＝－r，则R－图象的斜率k＝E＝2.0 V，A选项错误．R轴截距的绝对值等于内阻r，即r＝0.5 Ω，B选项正确．K2断开、K1闭合时，R＋r＝；K1断开、K2闭合时，Rx＋R＋r＝，所以Rx＝－＝0.5 Ω，C选项正确．因Rx＝r，所以电路中的外电阻大于内阻，随着R的减小，电源输出功率增大，当R＝0时，电源的输出功率最大，D选项错误．
答案　BC
二、非选择题
6．某同学要测量一均匀新材料制成的圆柱体的电阻率ρ.
用游标为20分度的游标卡尺测量其长度如图6甲所示，由图甲可知其长度为________mm；用螺旋测微器测量其直径如图乙，由图乙可知其直径为________mm；用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图丙，该电阻的阻值约为________Ω，则该圆柱体的电阻率ρ＝________Ω·m.

图6
解析　游标卡尺的读数为(50＋0.05×3)mm＝50.15 mm，螺旋测微器的读数为(4.5＋0.01×20.0)mm＝4.700 mm，多用电表的读数为22.0×10 Ω＝220 Ω
答案　50.15　4.700　220　7.6×10－2
7．在做测量一只蓄电池(电动势约为2.2 V，内阻很小)的电动势和内阻的实验时，备有下列器材供选用：
A．定值电阻(阻值已知为R1＝1 Ω，额定功率约5 W)
B．定值电阻(阻值已知为R2＝10 Ω，额定功率约10 W)
C．直流电流表(量程0～0.6 A～3 A，内阻不能忽略)
D．直流电压表(量程0～3 V～15 V，内阻较大)
E．滑动变阻器(阻值范围0～10 Ω)
F．滑动变阻器(阻值范围0～1 000 Ω)
G．电键
H．导线若干
(1)为防止电源短路，用作保护电阻的定值电阻选用________(填“A”或“B”)；滑动变阻器选用________(填“E”或“F”)．
(2)某同学将选定的器材在实物图7上连线完成了实验电路，闭合电键后无论怎样移动滑片P，发现电压表示数约为2.2 V不变，电流表的示数几乎为零，若电路中只有一处故障，则电路故障可能是下述中的________．
A．b、c间断路　 B．a、b间某点电阻丝断路
C．P与电阻丝未接通　 D．保护电阻断路

图7
(3)排除故障后，某小组讨论发现图中有一条导线连接错误，请在错误导线上画上“×”，并画出正确接线．
(4)改正错误后按正确操作完成实验，根据实验记录，将测量数据描点如图8，请在图上作出相应图象．则待测蓄电池的电动势E为________V，内阻r为________Ω.(结果均保留三位有效数字)

图8
解析　(1)如用R2＝10 Ω的定值电阻，则电流过小，与U－I图象不符，无法完成实验，因此应选A.滑动变阻器应选E，因为滑动变阻器F阻值过大，不易调节．
(2)电压表有示数约为2.2 V且不变，说明a、c之间断路，选项A、C正确．
(3)由于电源内阻很小，电流表一定内接．
(4)根据作出的图象知，纵轴截距为电动势E＝2.20 V，(2.10 V～2.30 V皆可)
k＝＝R1＋r，所以r＝0.500 Ω(0.400 Ω～0.600 Ω皆可)．
答案　(1)A　E　(2)AC
(3)图线如图所示

(4)2.20(2.10～2.30)　0.500(0.400～0.600)

8．(2013·广东卷，34(2))图9(a)是测量电阻Rx的原理图，学生电源输出电压可调，电流表量程选0.6 A(内阻不计)，标有长度刻度的均匀电阻丝ab的总长为30.0 cm.

图9
(1)根据原理图连接图(b)的实物图．
(2)断开S2，合上S1；调节电源输出电压为3.0 V时，单位长度电阻丝的电压u＝________ V/cm，记录此时电流表A1的示数．
(3)保持S1闭合，合上S2；滑动c点改变ac的长度L，同时调节电源输出电压，使电流表A1的示数与步骤②记录的值相同，记录长度L和A2的示数I，测量6组L和I值，测量数据已在图(c)中标出，写出Rx与L、I、u的关系式Rx＝________；根据图(c)用作图法算出Rx＝________ Ω.
解析　(1)根据原理图，实物连接如图甲所示．

甲
(2)由于电阻丝均匀，故单位长度电阻丝的电压
u＝ V/cm＝0.1 V/cm.
(3)调节电源输出电压，使电流表A1的示数与步骤(2)记录的值相同，即通过电阻丝ac段的电流恒定，则Rx两端的电压与电阻丝的长度成正比，即U＝uL，根据欧姆定律得Rx的表达式Rx＝＝.
L­I图象如图乙所示．根据L＝I知图象的斜率k＝.由图象知，斜率为k＝60 cm/A，故Rx＝ku＝6.0 Ω.

乙
答案　(1)见解析图所示　(2)0.1　(3)　6
9．[2013·福建卷，19(2)]硅光电池在无光照时不产生电能，可视为一电子元件．某实验小组设计如图10甲所示电路，给硅光电池加反向电压(硅光电池负极接高电势点，正极接低电势点)，探究其在无光照时的反向伏安特性．图中电压表V1量程选用3 V，内阻为6.0 kΩ；电压表V2量程选用15 V，内阻约为 30 kΩ；R0为保护电阻；直流电源电动势E约为12 V，内阻不计．
①根据图甲，用笔画线代替导线，将图乙连接成完整电路．

图10
②用遮光罩罩住硅光电池，闭合开关S，调节变阻器R，读出电压表V1、V2的示数U1、U2.
(ⅰ)某次测量时，电压表V1示数如图丙，则U1＝______ V，可算出通过硅光电池的反向电流大小为________ mA(保留两位小数)．
(ⅱ)该小组测出大量数据，筛选出下表所示的9组U1、U2数据，算出相应的硅光电池两端反向电压Ux和通过的反向电流Ix(表中“－”表示反向)，并在坐标纸上建立Ix­Ux坐标系，标出了与表中前5组Ux、Ix数据对应的5个坐标点．请你标出余下的4个坐标点，并绘出Ix－Ux图线.

1
2
3
4
5
6
7
8
9
U1/V
0.00
0.00
0.06
0.12
0.24
0.42
0.72
1.14
1.74
U2/V
0.0
1.0
2.1
3.1
4.2
5.4
6.7
8.1
9.7
Ux/V
0.0
－1.0
－2.0
－3.0
－4.0
－5.0
－6.0
－7.0
－8.0
Ix/mA
0.00
0.00
－0.01
－0.02
－
0.04
－
0.07
－
0.12
－
0.19
－0.29

(ⅲ)由Ix­Ux图线可知，硅光电池无光照下加反向电压时，Ix与Ux成______(填“线性”或“非线性”)关系．
解析　①实物图如图甲所示．

甲
②(ⅰ)由题图知，电压表读数为1.40 V，通过硅光电池的反向电流也等于通过电压表V1的电流，故I＝＝ A≈0.23 mA.
(ⅱ)先在坐标纸上描点，然后用平滑的曲线将其连接起来，如图乙所示．

乙
(ⅲ)因Ix­Ux图线为曲线，故Ix与Ux成非线性关系．
答案　①如解析图甲所示　②(ⅰ)1.40　0.23　(ⅱ)如解析图乙所示　(ⅲ)非线性
