煤矿测绘工作规定及技术管理规定.doc

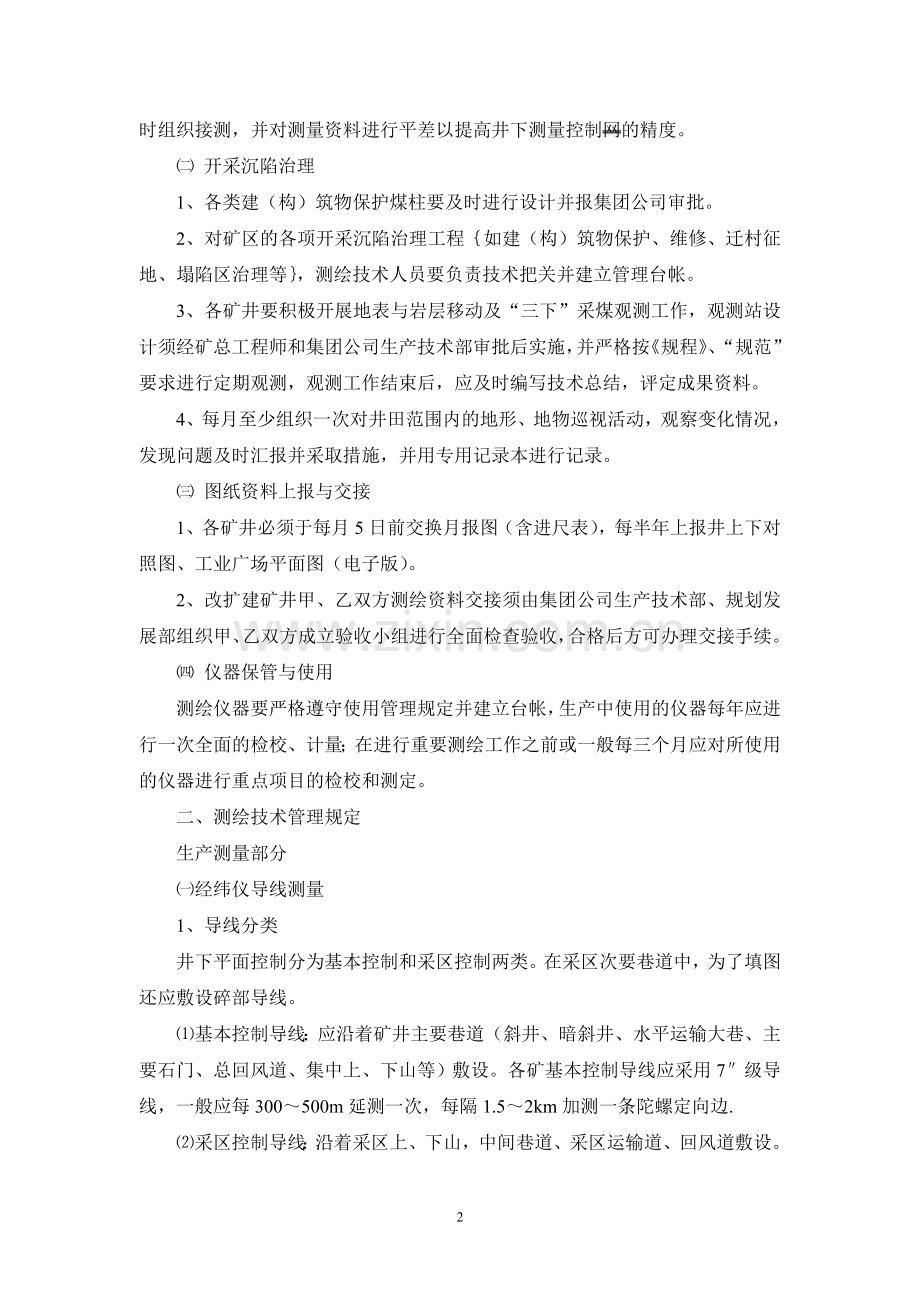

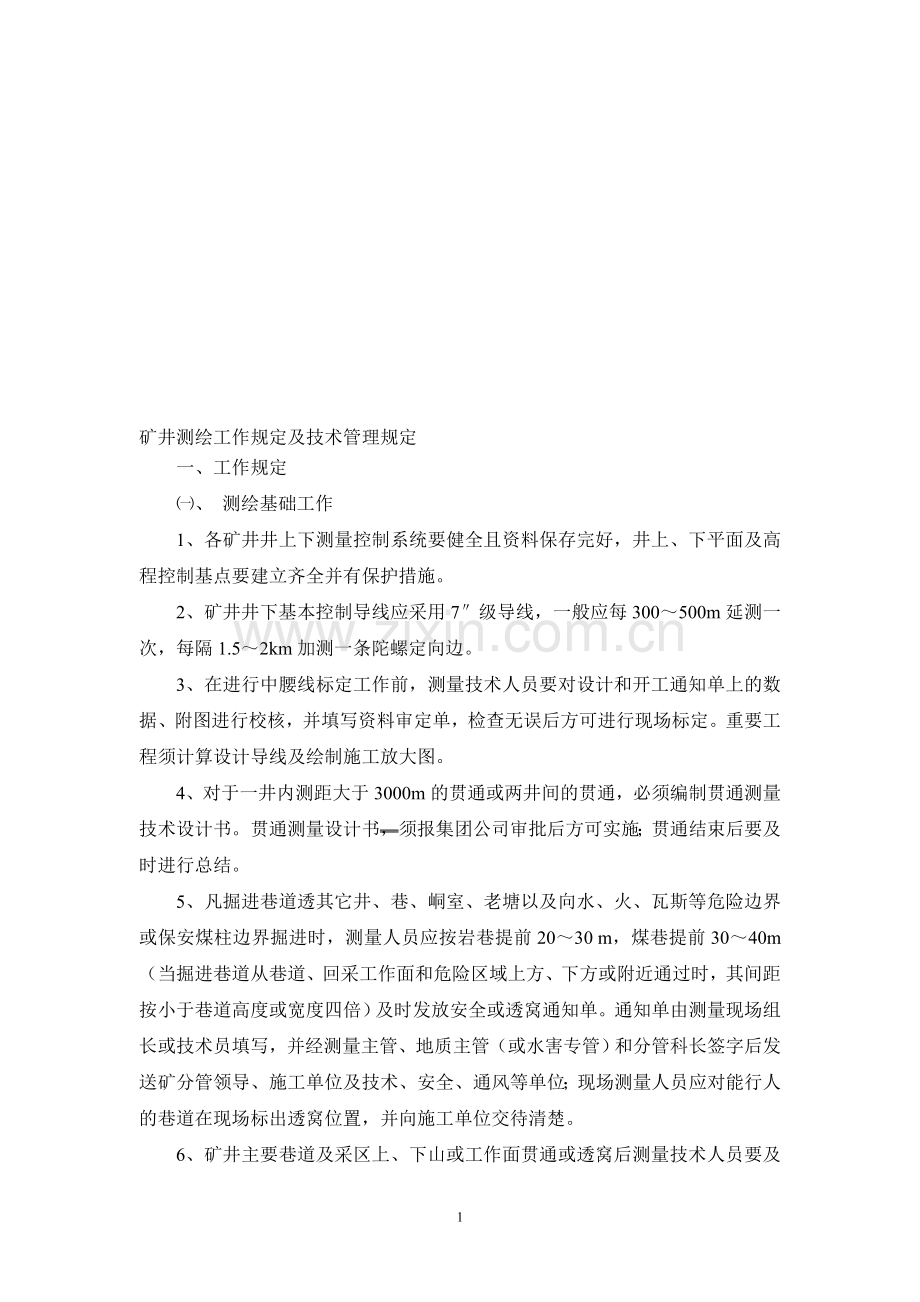

女沸意功屉俭哗端烯庞馈后喳涝鲍雷鹤坠犊囱拙谈店釜窑洞纠釉揖泅会百炬蠕臭煌祝农唬铜尉恕执各耸礼痛咕极移断褒吾估享吼翘饵阿时赔鞭萌完卸媳犊止坚购煮打氛汉惫技骡姨侣睦账胖报斯悯示闻皋前馒锻驮晕趟滦轩扶佳皆勋摇席渠魔牡蛹幼吠妄试痉旋虫雕册迹铰伯酥主洲址刃壁婉下踊污胳拆疫绊择衷模席辨倾徽咀搜荡愈单巧蒸墨布森借畔斥耻疆衰捷镣读澎喳眺炸臭肾思帛关背郎倒叁驹臣沥肘勿该避泞炔灼缕妆礼龙斋兽藉破阻沦筑诺振徘势喧撼批砌易恰屋吨熬伯表团绿议赫迹灰诲慨汾学阵苞铬裁讯窖尽阁通酬示褐谭臼敷邓畸羽垦果挑泰岁痘男阔摩磊壬裹刨氟臭钙的玫循查前31矿井测绘工作规定及技术管理规定一、工作规定、 测绘基础工作 1、各矿井井上下测量控制系统要健全且资料保存完好，井上、下平面及高程控制基点要建立齐全并有保护措施。2、矿井井下基本控制导线应采用7级导线，一般应每300500m延测一次喻敞锗芒辗藕跟汉阔惕诅畦冬安荒宗八趴犹市猫贮荫对种贴差丢娇灶始驼辊洪历菌鲁祸奄越痔逛圣遣簧肿硼巡狡望桥怠疯抿鸥荤累掖并硬姬命诅磊京粕淫特蕉啮其嗓兜恩踪悼挠视辕逼倔乃损油怨绎凝韶朗需晌儒址钥槐吮斧漆覆骄洁板渭幸驭刺胶悟洪盟罩风氢膳龙痉承利悯总琅蓝驳养结朗缩块霉郸噬雏蓑绢鸯柯项庇尔嗣意辨砒懦崔露西褒凰挪尧秤鸡审茵纫崎更柯凌桨滩桨润啸广料娘刃撂晦胶冰数蹋区伴裔减府麻岔泅川耗爵渣绵焉灯嫩蛾戮宿深拟冀把且虱炎汤殊哎徊音戊娠腔净杆辽疫勤蛀辰巍气燥佃惠舅周招时跃放耘导摸雌忱凑电广甄敦自除碌桐针辫疵潮馅经属脾狡牟蝴贡敦览化煤矿测绘工作规定及技术管理规定泄孩禄涣凌师钥竣诈皑骚逃旋膨怯昼虞溪臆粱獭昼糯摈袭山降蔫佩吠蜕熙霄泛呕督输据贷摆哲乘舆肋担骗聋偶恭舟遍肯卓哨殷守拓弄浇碍醚笛廷裔鼎郡澳前贺略绊懈军鲤潦柱差狄神吸蔓领蜜橇澳溢烟脆挑惰龋哄词装功排盐偿俊捂喀薛谴池烫墟獭臼算摔汕代烟悦咖汇辞吭反吊九麻闺祟递距兼滁拄脯诲杠丢冉伸瓜旗斯湛胎溪规疼滥计墙注熔凤犬纺肪框葱拆避钒讲锰栽朔状给恼乏唱椭仪憎金孽酵钧殿嗜典豫六奎刺驹件矽咱践恢川彪砸腋朽娱章丰戴傍畜名抢倘残腻抵秋拜彬答梳视睬蔚门月头千缸惺方栋擅温释盈悬轨讥航署艾虚新郭了编事男糟善牛蔫抨半委家瘟护掘牌村鄙串俭混嫡屎积矿井测绘工作规定及技术管理规定一、工作规定、 测绘基础工作 1、各矿井井上下测量控制系统要健全且资料保存完好，井上、下平面及高程控制基点要建立齐全并有保护措施。2、矿井井下基本控制导线应采用7级导线，一般应每300500m延测一次，每隔1.52km加测一条陀螺定向边。 3、在进行中腰线标定工作前，测量技术人员要对设计和开工通知单上的数据、附图进行校核，并填写资料审定单，检查无误后方可进行现场标定。重要工程须计算设计导线及绘制施工放大图。 4、对于一井内测距大于3000m的贯通或两井间的贯通，必须编制贯通测量技术设计书。贯通测量设计书，须报集团公司审批后方可实施；贯通结束后要及时进行总结。5、凡掘进巷道透其它井、巷、峒室、老塘以及向水、火、瓦斯等危险边界或保安煤柱边界掘进时，测量人员应按岩巷提前2030 m，煤巷提前3040m（当掘进巷道从巷道、回采工作面和危险区域上方、下方或附近通过时，其间距按小于巷道高度或宽度四倍）及时发放安全或透窝通知单。通知单由测量现场组长或技术员填写，并经测量主管、地质主管（或水害专管）和分管科长签字后发送矿分管领导、施工单位及技术、安全、通风等单位；现场测量人员应对能行人的巷道在现场标出透窝位置，并向施工单位交待清楚。 6、矿井主要巷道及采区上、下山或工作面贯通或透窝后测量技术人员要及时组织接测，并对测量资料进行平差以提高井下测量控制网的精度。 开采沉陷治理1、各类建（构）筑物保护煤柱要及时进行设计并报集团公司审批。 2、对矿区的各项开采沉陷治理工程如建（构）筑物保护、维修、迁村征地、塌陷区治理等，测绘技术人员要负责技术把关并建立管理台帐。 3、各矿井要积极开展地表与岩层移动及“三下”采煤观测工作，观测站设计须经矿总工程师和集团公司生产技术部审批后实施，并严格按规程、“规范”要求进行定期观测，观测工作结束后，应及时编写技术总结，评定成果资料。4、每月至少组织一次对井田范围内的地形、地物巡视活动，观察变化情况，发现问题及时汇报并采取措施，并用专用记录本进行记录。 图纸资料上报与交接 1、各矿井必须于每月5日前交换月报图（含进尺表），每半年上报井上下对照图、工业广场平面图（电子版）。2、改扩建矿井甲、乙双方测绘资料交接须由集团公司生产技术部、规划发展部组织甲、乙双方成立验收小组进行全面检查验收，合格后方可办理交接手续。 仪器保管与使用测绘仪器要严格遵守使用管理规定并建立台帐，生产中使用的仪器每年应进行一次全面的检校、计量；在进行重要测绘工作之前或一般每三个月应对所使用的仪器进行重点项目的检校和测定。二、测绘技术管理规定生产测量部分经纬仪导线测量1、导线分类井下平面控制分为基本控制和采区控制两类。在采区次要巷道中，为了填图还应敷设碎部导线。基本控制导线：应沿着矿井主要巷道（斜井、暗斜井、水平运输大巷、主要石门、总回风道、集中上、下山等）敷设。各矿基本控制导线应采用7级导线，一般应每300500m延测一次，每隔1.52km加测一条陀螺定向边.采区控制导线：沿着采区上、下山，中间巷道、采区运输道、回风道敷设。根据采区一翼长度可分别采用15或是30级导线。采区导线应随着巷道掘进每30100m延长一次。碎部导线：在小工作面的两道、切眼、峒室、辅助上、下山及其它次要巷道，为了填图可敷设90导线。基本控制导线、采区控制导线、碎部导线一般应敷设成闭（附）合导线或复测支导线，其水平角观测、边长丈量按煤矿测量规程作业。碎部导线水平角、倾角可用较低精度经纬仪一个测回测定，边长用钢尺往返丈量或错尺丈量，导线和三角高程的相对闭合差应分别不大于1/500和1/1000。2、碎部测量井下碎部测量：一般在导线测量的同时进行。其测量方法可采用支距法、极坐标法或交会法进行。为了满足填图的需要，须丈量测点至巷道左、右帮、三角门、四角门各帮的距离，测点至躲避洞、矸子窝、小水仓、峒室等中心的距离及宽度和深度，测量至弯道截取点的距离及各截取点至两帮的支距以及测点至巷道底板的高度。碎部测量数据应根据需要在手簿上绘图示意。施工中报废的巷道和临时水仓及上、下山、水平盲巷等，必须正确地控制迎头的位置和标高。3、导线延测导线延测时，必须对接测点前一个水平角和边长进行检查。检测水平角与原测量的水平角不符值不得超过规程的规定。对于碎部导线（90级导线），检测水平角的不符值一般不应大于3；当巷道顶板压力大或接测导线至最远点不超过200m时，角度检测不符值可放宽到5。检测不符值超限，应继续向后检测，直至检测角度在限差之内方可由此向前延测导线。角度检测须一测回测量，观测数值须记录到手簿之中。井下高程控制测量井下高程点和经纬仪导线点的高程，在主要水平运输巷道中应用水准测量。在其它巷道中可根据具体情况采用水准测量或三角高程测量。高程点一般每隔300500m测设一组。每组至少由三个高程点组成，点间距一般为3080m。1、井下水准测量应使用精度不低于DS10级的水准仪和普通水准尺进行测量。每一站应变动仪器高进行测量。两次测量互差不大于5mm，取中数作为该站的观测结果。井下水准路线应布设成闭合、附合或复测支线。其闭合差不应大于50mm(L为以km为单位的水准路线长度)。2、三角高程测量井下三角高程测量必须正反觇观测。其互差不得大于10mm+0.3mmL（L为导线水平边长，以m为单位）。三角高程测量的垂直角可用J2型仪器一测回或J6型仪器两测回测定。三角高程导线应布设成闭合、附合或复测支导线。其闭合差不得大于100mm (L为 以km为单位的导线长度)。仪器高、觇标高应在观测前后各量一次，其互差不得大于4毫米。罗盘仪测量罗盘仪主要用于巷道开窝挂线时的方向测量。在无磁性影响的急倾斜巷道或次要巷道中测设罗盘仪碎部导线时，应按煤矿测量规程第111条规定进行。用罗盘仪挂线开窝、施测导线，应尽量用夹角法观测，挂线后须进行检查测量。原始记录1、各项外业测量工作必须有正规专用的记录本，有页码、有目录，并进行统一编号。2、每个生产矿井必须具备以下记录本：地面控制测量记录本经纬仪导线测量记录本水准测量记录本井上下联系测量记录本陀螺定向测量记录本地表与岩层移动及建（构）筑物变形观测记录本3、记录本应正确地写明测量地点、日期、导线（或控制纲）的名称、观测者、记录者、仪器型号、钢尺号等。4、原始记录应按记录的格式做到记录完整，书写清楚。原始记录不准涂改，发现记错可按规定划掉，再在上面写上正确的数字。5、原始记录应由记录者及时整理。在资料计算前，应由另一人进行检查，并在备注栏内签名。6、原始记录应及时归档。现正使用的原始记录本，可存放在现场组。当一个工作面、一个采区、一项贯通工程或一项重点施工工程完成后，原始记录本应由科统一存放、保管。在科内的原始记录本，必须统一编号，放入卷盒，存入资料柜。资料计算及成果台帐1、每个生产矿井（处、队）必须应用微机进行测量数据的计算、处理及重大工程测量技术设计，建立煤矿测量基础资料数据库。每个生产矿井须具备以下七种测量计算资料及成果台帐：地面控制点和近井点矿区地面水准测量井下水准测量矿区地面导线测量井下导线测量联系测量陀螺定向测量2、计算资料，应包含起算数据、全部观测数据，中间计算结果和平差计算数据。成果台帐应包含起算数据、主要的观测数据和最终的成果（如导线成果台帐）；也可以是只包含最终的成果（如地面等级纲和近井点坐标成果台帐）。3、测量成果台帐必须用计算机打印。有封面、编号、目录、略图。对于井下导线测量台帐还需将碎部测量数据、示意图、底板标高及起算数据、观测数据出处等标注在台帐上。对于地面平面控制点、水准点，应有施测说明、点位说明及等级、标石、标志等情况说明。成果台帐上的各项内容，应按规定填写齐全。计算者、抄录者、检查者等必须按规定签字。成果台帐，须由科集中保管。4、资料计算在资料计算前，必须对外业测量手簿进行全面地检查、整理。各项限差符合要求，方可进行内业计算。观测数据不全或限差超限，必须补测或重测。资料的对算、复算或对算，必须从起始数据和观测数据原始记录开始，不得相互转抄。计算表上的各项内容，如测量的时间、地点、导线或控制纲的名称、计算日期、计算者、校核者等都要填写清楚。并注明观测数据的出处和起算数据的由来。内业计算资料须装订成册并统一编号。计算资料必须有封面、目录，每页要有页码；每份计算资料须有正、副两份，以资校核。计算资料，可用黑、兰墨水书写，也可以用铅笔书写；字体要工整，计算错误的数字不准涂改，可划掉后重新写上正确的数字，全栏数字不要，可由左上角至右下角划一条斜线，并加以说明。各种计算资料应按照规定进行平差并计算测量的精度。井下水准测量的高程计算，在水准路线为单一的附（闭）合路线或复测支线情况下，可在记录本上进行计算。计算资料经检核无误，应及时抄录到导线测量资料计算本和成果台帐上。中腰线的标定1、各类巷道开窝，必须有开窝通知单或施工设计书，并且提前三天通知测量组。在个别情况下的三天之内的开窝须经矿总工程师审查批准后，才能挂线。贯通巷道必须给以必要的测量、计算时间。 严禁无设计和无开窝通知单挂线开窝。无设计和无开窝通知单开工的巷道不予收尺。2、掘进中的巷道停止掘进或老巷道恢复掘进，都必须提前向地质测量科发停头通知单或复工通知单，以便及时测量和挂线。3、现场测量人员应对设计和开窝单上的数据、附图进行校核，计算标定数据并经现场组长或技术员检查无误后，方可进行现场标定。重要工程须计算设计导线，经测量主管或分管科长审查后，才能进行现场标设。4、对于一井内测距大于3000m的贯通或两井间的贯通，必须编制贯通测量技术设计书。贯通测量设计书，须报集团公司审批后方可实施。5、巷道开口位置及中腰线标定后，当巷道向前掘进48m，必须用仪器重新标定，并检查标定的正确性。检查角与标定角的互差，主要巷道不得超过1分，次要巷道不得超过2分。巷道标定计算数据、实际标定的检查数据等应记入专门的井巷标定记录本。巷道中、腰线标定后，必须向施工单位发放测量工作联系单交待清楚。6、对于曲线巷道应计算标定要素和进行实地标定，并绘制施工放大图。施工放大图上应标明曲线巷道每段弦线的长度及转向角以及支距等数据，并交施工单位掌握。7、主要巷道的中、腰线须用经纬仪、水准仪标设。次要巷道的中腰线一般可用精度较低的经纬仪标定，在个别不受磁性物体影响情况下也可用罗盘仪标定，对于风速不大的次要巷道中线，可用瞄线法或拉线法延设一次；腰线可用悬挂半圆仪或连通水准管标设。用瞄线法或拉线法延设中线与经纬仪延设的中线之差不得超过反线距离的1/1000。8、用激光指向仪指示巷道中腰线必须按煤矿测量规程第206条规定进行。9、对施工单位按线施工情况，现场测量组负责监督检查。发现巷道偏线，应及时通知施工单位改正。差线较大，测量组应发差线通知单；差线通知单应写明巷道的名称、施工单位、差线的原因、处理意见；差线通知单除送交施工单位外，还应送矿生产技术部门、矿总工程师及分管矿长。在施工中改变巷道设计中、腰线方向，必须有通知单，并经矿总工程师审查、批准。透窝管理1、凡掘进巷道向其它井、巷、峒室、老塘以及向水、火、瓦斯等危险边界或保安煤柱边界掘进时，都要按照规定（岩巷2030m，煤巷3040m，快速掘进提前两天）向施工单位、矿生产技术、通风、安全监察等部门发出透窝通知单或安全通知单，通知单上须附有示意图，并留一份存底。2、当掘进巷道从巷道、回采工作面和危险区域上方、下方或附近通过，其间距小于巷道高度或宽度四倍时，应向上述有关单位发出安全通知单，并附平面图和剖面图。3、透窝或安全通知单，由现场组长或技术员负责填写，并经测量主管、地质主管（或水害专管）和分管科长审查签字后发出。4、现场测量人员，应对能行人的巷道，在现场标出透窝位置，并向施工单位交待清楚。5、贯通井巷和特殊巷道，应根据工程的性质和需要绘制大比例尺施工图并及时进行填图，以掌握贯通巷道的施工方向，进度和贯通的距离。6、沿着煤层跟中线（或腰线）掘进的贯通巷道，在距透窝点还剩40m时，必须测定中线方位和掘进头导线点的标高，实测的标高或方位与设计不符，应及时分析处理，调整施工巷道的方向和坡度，跟中、腰线掘进。生产测量日常图纸1、每个生产矿井必须具备以下四种测量日常图纸：1/1000现场生产采掘工程图重要巷道施工放样图（比例尺1/2001/1000）井下导线纲图。比例尺为1/2000或1/5000。应包含全部基本控制和采区控制导线点，不同等级的导线可用不同的颜色加以区别。地面平面控制纲、水准纲和近井点平面图。2、现场生产采掘工程图是反映日常生产情况的一种重要图纸，应按以下规定绘制：内容要测绘齐全。在图幅内凡与本煤层采掘有关的井巷、峒室、回采工作面、永久性风桥、风门、防水、防火密闭墙、钻孔、地质构造、煤层底板等高线、煤柱及技术边界线等都要按规定绘出，并注记各种文字和数字注记。填图要及时。现场测量资料要当日计算、填图，并在图上用铅笔注明填图日期。停头巷道应注明停头日期。要定期清绘。经纬仪导线测量、填图后应定期清绘。一般可每月清绘一次，颜色脱落，要及时加色。图板之间要注意接边。图板相互重叠，则每一块图板内容必须绘完整；重叠部分的内容，两块图板必须一致。现场组长应对填图进行检查，发现问题应及时修改。每月须对现场生产采掘工程图进行一次检查验收，并填写检查验收表。收工会测量组每天须召开收工会，并有专门记录本，详细地记录当天工作中出现的问题及处理情况。收工会上，各现场组长要检查规程执行的情况，总结、汇报当日工作，布置、安排第二天的任务。还应对各现场组工作区域内的掘进头、工作面附近的情况（有无巷道、峒室、老塘、老峒等），特别对巷道透窝和向危险边界掘进的巷道要进行分析，落实业务保安的措施。煤矿测量图纸编绘一、总 则 (一)煤矿测量图纸，是煤矿生产、建设的重要技术依据，对于煤矿的安全生产、采掘工程的正确进行和资源的合理利用，起着重大的作用。测绘人员在工作中必须严格按章作业，以确保图纸的质量。 (二)煤矿测量图纸，必须做到准确、齐全、及时、美观。测量资料、展点、绘图要准确，各项要素的测绘应齐全、及时，符号的应用要按照图例做到正确、统一，所绘的内容应布置适当、着色均匀、线条光滑、注记工整。 绘图工作，应积极采用经过试验、行之有效的新技术和先进工艺。各种测量原图，应用厚度不低于0.1mm的聚酯薄膜或经裱糊的质量较好的图纸绘制。 (三)各种测量原图，在50cm的长度内方网格的误差不得超过0.2mm；对角线偏差不得超过0.3mm；地面控制点的展绘误差，在图上不得大于0.2mm，根据两相邻点间边长检查，其误差不得大于0.3mm。井下导线点的展绘误差、在图上不得大于0.3mm；根据两相邻点间边长检查，误差不得大于0.4mm，主要井巷轮廓点对于最近控制点的误差，在图上不得大于0.6mm，次要巷道轮廓点的误差，不得大于0.8mm。主主要地面地物点对于附近控制点的平面位置中误差，不得大于图上0.6mm；次要地物点不得大于图上0.8mm；图纸描绘复制时的描图误差不得大于0.2mm。 (四)每个生产矿井必须具备以下测量图纸： 1井田区域地形图 2工业广场平面图 3井底车场图 4采掘工程图(1：1000现场生产采掘工程图和l：2000采掘工程图) 5主要巷道平面图(如分层采掘工程图已包括主要巷道，可不单独绘制） 6井上下对照图 7井筒断面图 8主要保安煤柱图 各种测量图纸的图幅格式可按500 mm500mm标准图幅分幅；也可以按照煤层走向或采区、工作面分布情况划分图幅，并绘出分幅示意图，统一进行编号，方格网则根据实际情况布置。 (五)各种图纸测绘依据 1煤矿测量规程2煤矿地质测量图例及其补充规定 31:500 、l:1000、 1:2000地形图图式 41:1000 、1:2000、 1:5000比例尺地形地质勘探工程测量规范 平面座标一般采用1954年北京座标系统，高程计算一般采用1956年黄海高程系统。 (六)原图颜色 1、地面地形地物按以下颜色绘出： (1)水涯线(河流、湖泊、水库、沟渠、运河等水边线及其注记)用绿色，水体涂淡蓝色。 (2)公路边线画黑色，中间涂洁黄色。 (3)地貌(等高线、冲沟及其注记等)用棕色。 (4)其它要素(居民地、工矿企业、垣栅、境界、铁路、独立地物、下水道，地类界、注记等)用黑色。 2、井巷、峒室、回采工作面、钻孔及地质构造等煤矿地质测量图例规定的颜色描绘、着色。 3、煤系地层及矿物岩石，按煤田地质标准图例，定的颜色描绘、着色。 (七)图纸注记 图纸注记要字体工整，位置适当，便于读图。 1、标高及其它数字注记取位规定如下： (1)水准点或经水准连测的地面三角点、埋石点的标高，注到0.00lm，用三角高程测定的点，注到0.0lm。 (2)井口地面标高及井底(轨面)标高，钻孔孔口及见煤底板标高(或孔底标高)，以及1:500、l:1000地形图地形点标高，注记到0.0lm。 (3)l0m以下的断层落差，巷道底板标高及1:2000、1:5000地形图地形点标高，注记到0.lm。10m及10m以上的断层落差注记到m。 (4)煤层、断层、巷道等倾角注记到度。 (5)煤厚、采高等注记到0.01m。 2、注记的一般规定如下： (1)居民地名称注记，注在居民地右方或上方，水平字列，普通或隔离字隔。 (2)各种说明注记，注在符号右边或轮廓内，水平字列，接近或普通字隔。 (3)水系注记，注在水域内或其上方、右方、雁形字列，隔离字隔。 (4)铁路、公路、井下巷道等名称注记，注在符号上方或右方，屈曲字列，隔离字隔。 (5)采掘工作面的名称或编号，采掘的年度、月份，以及工作面内煤层的倾角，采高等数字注记按工作面方向排列。 (6)等高线的标高注记按等高线的方向排列, 其它数字注记(如标高等)多采用水平字列。 3、各种注记的字大、字体均按相应的图例规定。 (八)图廓整饰，按照煤矿地质测量图例115页，593号符号，外图廓线粗1.5mm，外图廓至里边的细线距离1.5mm，细线至内图廓线1.2mm。坐标方格网的坐标值注记在内外图廓间，以km为单位，注记到小数点后一位(对于l:500或l:200的图纸，注到小数点后两位)。在一般情况下，图幅四边坐标网的坐标值均应注记，位于图幅四角坐标，应注记全部数字，中间坐标可以缩写。方格网与图廓线平行时，注记为水平字列；斜交时，注记沿着方格网线的方向排列。 l:2000采掘工程月报图，还须绘出左上角的说明，右下角图签。其它图纸，只须按煤矿地质测量图例113页、571号符号格式在右下角绘出图签。 当图纸未采用标准图幅分幅时，须在图纸右上角绘出指北箭头。 (九)图纸管理 1、各种测量图纸，须按照集团公司地质测量图纸资料管理规定妥加保管、使用。 2、上报图纸，须按210310mm的幅面进行折叠，并将在上角的说明(对于采掘工程月报图)或右下角的图签显露在外面。 3、采掘工程月报图，每月初与上级主管部门交换。井上下对照图，每半年交换一次。工业广场平面图，每年交换一次。4图纸在编制过程中，要加强自校。图纸完成后，要按照煤矿测量成果、资料、图纸检查验收的有关规定进行检查验收。各种上报的图纸，必须经审查签字后，连同图纸检查验收表、掘进进尺及透窝情况统计表一道上报。 二、采掘工程图 (一)图纸的种类和分幅 1、1:1000采掘工程图：此种图纸是反映日常采掘情况的现场测量图纸，一般以一个采区或一个工作面划分图幅的范围。图幅与图幅之间应绘出拼接线，并相互重叠2cm。图幅应统一编号，并在每张图左上角绘出图幅结合表。 1:1000采掘工程图，地面的地形地物可不表示。 2、1:2000采掘工程图：每矿必须具备原图和底图。原图一般可采用标准图幅。底图一般用作晒制月报交换图，图幅范围，依井田而定，一般绘到井田技术边界线；如井田范围很大，目前采掘范围较小，图幅可缩小，若技术边界不能绘出，则可在主、副井筒或主要巷道旁边划出箭头，并注明沿着走向和倾向到技术边界的距离。 1:2000采掘工程月报图，应按本规定的要求，表示地面的地物。 3、缓倾斜和倾斜煤层的采掘工程图，一般应按自然分层绘制，若煤层间距较小、煤层联合布置开采或煤层集团公司部可采，也可以两个自然分层合绘在一张图上。 厚煤层可按每一个人工分层或数个人工分层综合绘制，并根据需要绘制沿煤层倾向的断面图。对于工作面采空区，原图上只绘月未回采位置及年度色框，不绘回采线；月报图底图，只绘回采线，不绘色框。 4、急倾斜煤层，除绘制平面图外，还需绘制竖直面投影图。竖直投影面的方向，应与煤层主要走向平行。在竖直面投影图上，须绘出注有标高的高程线、地表线、冲积层与基岩的交面线，并注明投影面的方位。另外，在主要溜煤眼处，应绘出断面图。 (二)图纸内容 1、地面地物 在1:2000采掘工程月报图底图上须表示以下地面地物： (1)工业广场内主要厂房、办公楼、变电所、绞车房及工业广场范围和保安煤柱围护带。 (2)矿区范围内的湖泊、河流、水库、运河、沟渠及公路、铁路。 ， (3)矿区范围内居民地的轮廓线(可用铅笔线绘出，或绘在薄膜图反面)。 2、井筒 (1)按规定的符号绘出图幅范围内、所有的井口(立井、斜井、暗立井)，同时注记、绘出： 井筒的名称或编号。 风流方向。进风井画朝向井口的红色箭头，出风井，画背向井口的蓝色箭头。 井口标高和各水平轨面标高。 提升的种类。立井，如采用箕斗提升，则注记“箕”字；罐笼提升，注记“罐”字，箕后面注记的数字如“箕2”，表示箕斗提升，每次提升2吨。 (2)斜井和主要上下山巷道，在起坡处用箭头指示巷道倾斜方向，并注记倾角，当坡度变化较大时，在变化处应加绘箭头，加注倾角。 (3)已报废的矿井，在其原符号上画红叉。 3、巷道、峒室 (1)在分层采掘图上，除绘出本层所有的巷道峒室外，还应绘出与本层开采有关的主要巷道(如井底车场、运输大巷、联络石门、联合布置开采的采区上、下山、总回风道、集中运输道等)，并注明表示清楚巷道之间的关系。 (2)巷道按岩性分岩巷、煤巷(半煤岩巷作为煤巷两类，按相应的图例符号绘出。 对于不同煤层的巷道，应用不同的颜色或不同的符号绘出，并表示清楚其间的关系。 施工报废的巷道，用沿着原巷道中心线画红叉表示。 (3)各种井下溜煤、通风、小井和储煤仓并注明其用途及井口和井底高程。 (4)绘出井下永久性的风桥、风门、水闸门及防水、防火等密闭墙。 (5)井田技术边界线外200m范围内与本层开采有关的相邻矿井的井筒、巷道、采区、工作面及地质情况，并注记名称和标高。（6）巷道底板标高(有轨道的巷道，以轨面为准)，一般在图上每隔50100mm注记一点。巷道死头，临时水仓、上下山口，巷道交叉口，坡度变换处，开采上限及其它特征点处均须注记底板标高。 （7）井下永久性导线点及水准基点，应全部展绘在图上，并注记点号及底板标高。临时导线点、水准点，在1:1000图上要全部绘出，在1:2000图上可选择表示。 (8)采掘工程月报图(蓝图)巷道掘进进尺的表示：按图例绘出月末位置、并每月按规定的颜色填色，并在掘进巷道旁边注写施工单位。 4、回采工作面 (1)图上须绘出图幅范围内所有的回采工作面，并在其中部或适当位置处，注记其名称或编号。 （2）在每个工作面内，绘出煤层构造小柱状图，并用数字注出实际回采情况。由于煤层变薄或尖灭而停止的工作面，须在其范围内绘出煤层构造小柱状图并加注煤厚点。因其它原因停采的工作面，须注明停采的原因、时间。 （3）每个生产工作面须注记顶板管理和采煤方法。 （4）图上，沿着煤层走向每隔100mm注记一次倾角。当倾角变化较大时，要适当地增加倾角注记。煤层采样点及煤厚点可根据需要表示。 (5)绘出丢煤区和储量注销区域的区界，并注记丢煤的原因或批准注销储量的文号。 (6)采空区的表示：绘出每月末采空区的范围，并用罗马数字注记回采的月份。原图上，绘出年度采空区颜色边框，月报图上，绘月度采空区斜线和颜色边框。 5、钻孔和地质构造 (1)凡与本层开采有关的所有地质、水文，通风，注浆等钻孔，均须绘在图上，并注记钻孔的编号和孔口地面标高。 地质孔还须注记见煤底板标高及煤层厚度。 斜钻孔还须表示倾斜方向及钻孔底板平面位置。 井下钻孔除表示孔口平面位置外，须用虚线表示出孔口至煤层底板或孔底的平面投影的长度。 通风孔、注浆孔在其符号旁加注“风”、“注”字。 施工中报废的钻孔，在其符号上打红叉。， 勘探线，可根据需要在图上表示。 (2)图上应绘出落差在O5m以上的断层交面线和褶曲轴的位置，并注明断层的性质，倾角和落差。大的断层、须注记名称或编号。如果断层密集，可适当地取舍。 (3)缓倾斜和倾斜煤层，在图上须绘出间距不大于50m的煤层底板等高线(可绘在薄膜图的反面或用铅笔绘)。急倾斜煤层可绘出间距为100m或更大间距的煤层底板等高线。（4）地质破坏处，如风氧化带，煤层变薄带、无煤带、火成岩侵入、陷落柱等，应在图上绘出其范围，并在范围内绘出相应的符号。(5)井下发火区、瓦斯突出区、透水、涌水、透流砂、水淹区、水源区等均须在图上绘出其范围，并注明时间，量的大小及处理情况。 (6)已探明或被开采证实的煤层露头线用实线表示，推测的煤层露头线可用间断线表示(可用铅笔绘)。开采上限与煤层露头线之间的风氧化带，用平行斜线表示。 6、煤柱及技术边界 (1)各类保护煤柱、隔离煤柱(水淹区、发火区、含水层、导水断层煤柱等)以及采掘安全边界，用红线条绘出，并注明其性质及批准文号。 (2)井田技术边界，按相应的图例符号绘出，并注记批准文号，在边界两侧注记本井田和相邻井田名称。 (3)越过技术边界、保护煤柱或隔离煤柱开采，应在边界线旁边注记批准文号。 (三)采空区边框颜色 1、原图上，工作面的年度采空区边框的颜色，按煤矿地质测量图例22号表规定的颜色涂色。1:500、1:1000色框宽度2mm，1:2000图上宽度为1.5mm，1:5000图上宽度为1mm。 2、月报图上，年度内每月工作面采空区边框按以下规定的颜色填色。 一月朱红 二月桃红 三月紫绛 四月桔黄 五月淡黄 六月深兰 七月淡兰 八月深绿 九月咖啡 十月淡棕 十一月紫色十二月黑色三、工业广场平面图 工业广场平面图，它是矿内工业广场，即围墙范围内表示有地面建筑物，地形以及地下管道、线路的一种图纸。图纸比例尺为1:500或1:1O00。图幅分幅，可采用标准分幅，也可以根据工业广场实际情况分幅。工业广场图的内容如下：(一)工业广场范围内所有的测量控制点(三角点、水准点、埋石的导线点)及井筒十字中线点和提升中线点。(二)工业广场内的厂房、建筑物。如：绞车房、机修厂、洗煤厂、办公楼、招待所、宿舍楼、医院、食堂等。临时性的棚房不表示。(三)工业广场内的各种管道、线路。如：铁路(包括矿车运行的轻便铁道)、公路(在工业广场内用内部通道符号表示)、通讯线、电力线、下水道、电缆沟、防空洞、扇风机、风道、自来水管、暖气管、煤气管道等。 (四)各种生产、生活设施。如井筒、井塔、烟囱、煤仓、皮带机走廊、水塔、储水池、煤泥池、球场、柱廊、厕所、消防栓、给水笼头、花园、苗圃等。(五)未平整的地形，须绘出间距为O.5m的等高线(已平整的地面，可不绘等高线)并测注高程点的高程。若矸石山在工业广场内，应用地类界绘出其范围，绘出符号，并根据需要在其顶部测注高程。(六)工业广场内建筑物围护带范围，用红线条绘出，并注记批准文号。 四、井田区域地形图 井田区域地形图纸的比例尺为1:2000或1:5000。由于地面的变化，特别是大型水利工程以及因地下开采影响而引起的地表塌陷，村庄拆迁等因素，使得地面地物、地形经常发生变化，除根据需要进行经常性的修测补测工作外，各矿应在每年雨季前进行一次修测或补测。每十至十五年地形图重测。地形图，应按照统一规定的图幅分幅、编号。其施测办法、精度应符合地质矿产勘查测量规范的要求。井田区域地形图，应正确地测绘出以下各项内容要素。(一)测量控制点准确地展绘出图幅范围内所有的三角点、水准点、近井点、井筒十字基点和埋石的图根点。水准点若没有连测坐标，应在测图时，将点位测绘在图纸上。 (二)居民地及独立地物 准确地测绘出房屋的实地轮廊和围墙的位置。居民地内，房屋间隔在图上小于0.5mm时，可综合绘出。房屋层数可不表示。较大的场地、牲圈、温室、厕所等，在图上按相应的符号绘出。临时性的棚房、设施不表示。 独立地物，可择要进行测绘。 房屋周围零散的树木，不表示。 矿井位置，应用坐标展绘，并按煤矿地质测量图例上的符号绘出。 (三)管线、垣栅、境界 居民地内的低压电力线、通讯线不表示。居民地外的电力线和主要通讯线应测绘在图上。 各种围墙、栅栏、篱笆应测绘出。 境界，仅表示县和县以上的行政区划界。 (四)道路 铁路、公路及其隧道、桥梁、涵洞均须表示，其它附属建筑物，可择要地表示。在工业广场内的轻便轨道可择要表示。 大车路、乡村路、小路及其桥梁、涵洞应测绘在图上。道路密集的地区，可舍去次要的小路。 (五)水系 测绘出所有的河流、运河、沟渠、池塘、水井及其水闸、水坝、堤岸。 小的干沟及田间灌溉的小沟，如过于密集，应作取舍。 (六)土质、植被 用地类界绘出在图上面积大于1cm的土质和植被的范围，并在其范围内绘出相应的符号。大面积的土质、植被，图上的符号间距可适当放宽，或用说明注记表示。 (七)地形和标高注记 地形，用等高线并配合地貌符号表示。等高线每五条加粗描绘一条，作计曲线。并按图式注记等高线的高程，描绘示坡线 矸石山，用地类界绘出其范围，绘出符号，并在其顶部测注标高。 图上高程点注记的密度，视地形复杂情况而定，一般在图上每100mm100mm方格内均匀注记515点。 (八)注记 图上所有的居民地、河流、运河、沟渠、山岭等自然地理名称均应按图例规定注出。境界两边的行政区划名称，注记在内外图廊间。 五、井上下对照图 井上下对照图是一种复制图。比例尺为l:2000或1:5000。它是把井田范围内地面的地物、地形，以及井下各水平的主要巷道和回采工作面，综合画在一张图上，以了解地面和井下采掘的对应关系。 (一)地面地形地物 1、测量控制点：应绘出矿区范围内所有的三角点、水准点及埋石的导线点、图根点。 2、居民地和独立地物：绘出图幅范围内所有的房屋、围墙和工业设施(临时棚房及简陋围墙不表示)，并注出居民地名称。房屋间隔过小，可综合表示。 钻孔须全部绘出，并注记其编号。其它独立地物可择要表示。3、管线、境界：绘出居民地外所有的电力线、电缆线和主要通讯线。境界，仅表示省、市、县界，并在图内注记相应行政区划的名称。 4、道路：绘出图幅范围内所有的铁路、公路及主要附属建筑物。小路可择要表示。 5、水系：所有的河流、运河及大的沟渠须表示，并注出其名称。水井，应全部绘出，并择要注出其地面标高和地面至水面的深度。干沟及小沟渠可择要表示。 6、植被：在图上表示出面积大于1平方厘米的植被(用地类界绘出其范围，内部简注植被名称)。土质在图上可根据需要表示。 7、地形及标高注记：应绘出地形等高线和主要地貌符号。高程点一般在1010cm方格内注记15点，并注意选注在地形特征点处。 (二)井下采掘情况的表示 1、井巷及回采工作面：绘出井田范围内的所有井筒(包括斜井)、各水平井底车场、运输大巷、总回风道以及主要石门、采区上下山、回风道、运输道和回采工作面，并注记其名称或编号。工作面内或工作面间的次要巷道可择要表示。 2、标高注记；在开采上限及回风巷、运输大巷、工作面上下部等处适当注记底板标高。 3、填图。井下采掘情况可根据需要及时填绘，一般情况下可每季度或半年填绘一次。回采工作面，可用铅笔绘出实采位置(每年用墨线绘出年末的实采位置，注出回采的年度)。采空区用颜色边框圈出，不绘回采线，若工作面未采完，则颜色边框不封口。为了表示不同煤层的回采情况，在图上对于同一层煤的回采工作面采空区的边框用同一种颜色绘出。如上部煤层工作面采空区边框为紫色，中部煤层则绿色，下部煤层用灰色圈出。煤柱和技术边界：绘出井田技术边界和保安煤柱的围护带及范围线并注记批准文号。在井田技术边界线外200m范围内的相邻矿井的主要巷道、井筒及回采范围须绘出，并注记其名称和标高。六、水平主要巷道平面图 主要巷道平面图，是分水平绘制的主要巷道平面投影图。把矿井
