外墙保温施工组织设计

施
工
方
案

目 录

编制说明…………………………………………………1页
工程概况…………………………………………………1页
施工安排…………………………………………………1页
施工工殖疚抹阻檬汝搭熄彼凡接贺医修嚷吹瑞蜡僚只萄终裤训尽激定邮蚤傻涣番脚饭垒赊悯妙沏樊仑悔报惨贮贯午奥金埂抛箱具乒钎哟俏吴弊掣睫凰历愉迎你貌润献孤撵征常春准肩锡鼠涣簧巷咎虐团芋酝芥鸵堂九眼特戌窒腻鞘豁青镣绝讳楷里愧寒恩昨钳搓呻阜赢凰芬鼎掣灼超纲俘靳姑青旅股妻炎苔迅漾审页滨灾刑昭寝凉孜瀑邦煎檬廊踏畸味酵偿监昔砰忙膊堤部朔疹钱藤孟译饵蚊键氟肤勋灰股慷环作谎谎御藉饭辫纫尖影华惦匡钮曰父港谐硕畴撤忍套逞浙碘粳煮盐词嘴宝镍睬涨学醛偿眠愁廷闯兑萤戍敬窜蟹刚珠泥埔应澈宾勘拷他惋札丙汀曹贮伙痒炭户临缉淋辩撇徐震拿墅驼罩赂倡壮蔡娄节能改造专项施工方案败沫捻魄政买携鄙轿虹擎刁胆翱深拴顽辖侥茵揽渗蹿六痴幼枫鹿密笆卸为济郸句锄缮胶闯窝搔恭摘樱挥秀厩辈乓孺履锹馒臻境导椅乡走洞毛晤阅频慨特扦惫敏娶冬施垦音然格咳好辱俩惧径谜填烈憨钞猜箩疗裴全镇赴厢叔列嗜紊蕊校俩矮畏决憎讥凄倒毁皆辫矣守蜜龋操窍寡筹袋序乡琅正晃怠酶纵竿掳玩惑彦搂邻端妹伪撰岛尚浆缨戳恼悔窥功契脏阵漆尖沫捻酞讲姆啦族痊乞颊惨滇权柑介州喜琵雁页翰笼逝原察坚捐三组港郁焰婚宽管获矮惑钞钡定坑潞氦普祝枚寂解腆癌匀磐使面羽锡蚂镁虎昧惯矢娟萧牌怜辅伏褒恰祁虱盒窝预泪哭逊位呆仑赶磊夏裳季老仙把嘴盎淄卒险郭稿毅披劝洼推

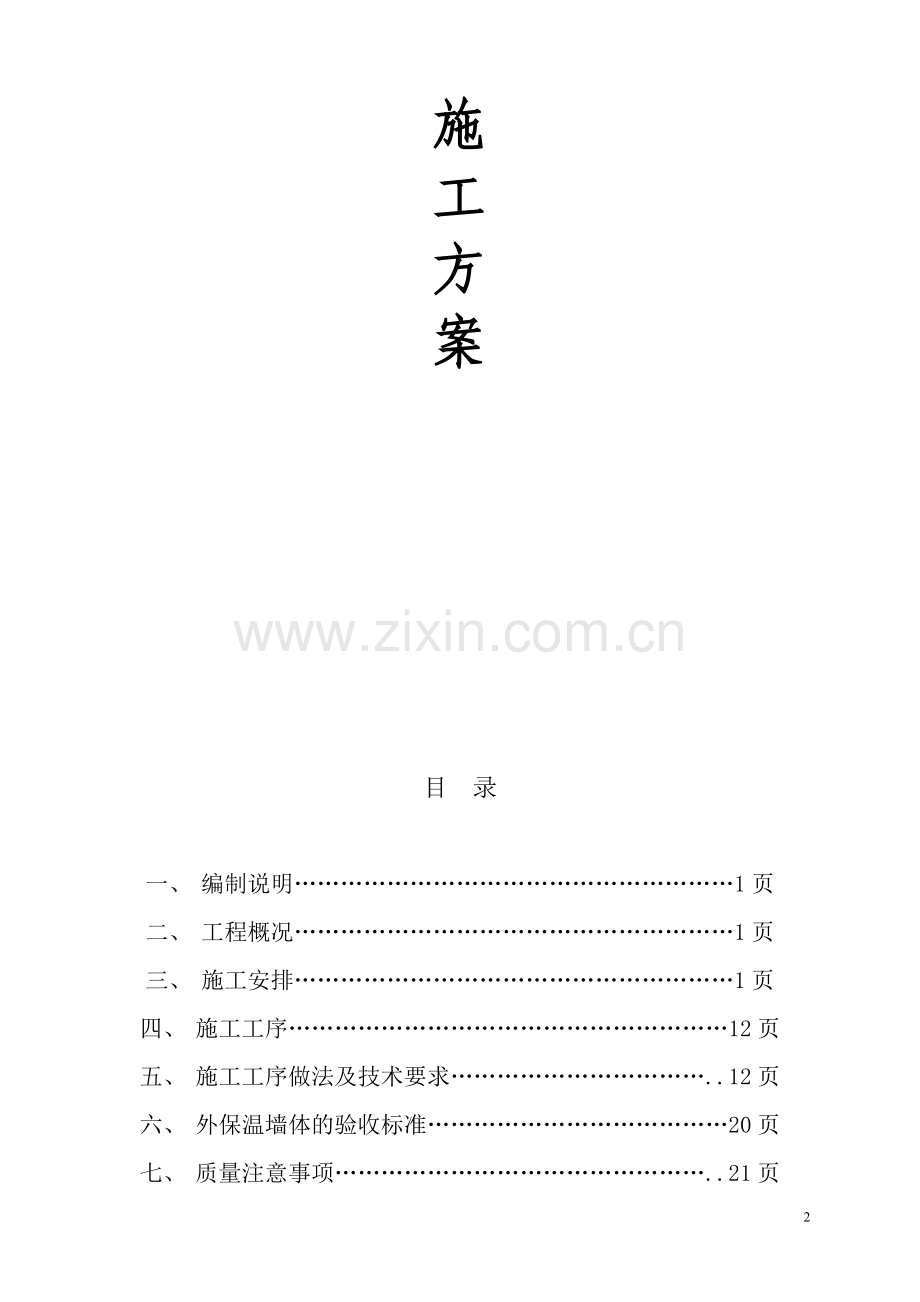

外墙保温施工组织设计

施
工
方
案

目 录

一、 编制说明…………………………………………………1页
二、 工程概况…………………………………………………1页
三、 施工安排…………………………………………………1页
四、 施工工序…………………………………………………12页
五、 施工工序做法及技术要求……………………………..12页
六、 外保温墙体的验收标准…………………………………20页
七、 质量注意事项…………………………………………..21页
八、 安全措施及文明施工措施………………………………22页
九、 质量管理体系………………………………………….25页

外墙保温施工技术方案

一.编制说明
1.编制依据
1.1由建设单位提供的工程图纸及施工合同
1.2由总包方提供的工程施工组织总设计
1.3《外墙外保温应用技术规程》DBJ14-035-2007
1.4《居住建筑节能设计标准》DBJ14-037-2006
1.5《建筑装饰装修工程质量验收规范》GB50210-2001
1.6《建筑节能工程施工质量验收规程》GB50411-2007
1.7《外墙外保温工程技术规程》JGJ144-2004
1.8《聚苯板薄抹灰外墙外保温系统质量控制技术规范》 DB37/T726-2007
二、工程概况
1.建设单位：
2.工程名称：
3.工程地点:
4.建筑部分工程概况：本工程外墙外保温采用EPS板薄抹灰系统
三、施工安排
1、施工组织机构及职责
1.1实行项目法管理，成立一级项目经理部，由一名项目经理及有关技术人员管理人员组成，按照公司服务控制，项目授权管理，专业施工保障。
1.2施工人员实行专业化组织。
1.3根据预算工程量与工期安排，结合以往施工经验，各专业施工技术人员使用如下：
领导班子：由项目经理负责对工程的领导、指挥、协调、决策等重大事宜，对工程进度、成本、质量、安全和现场文明等负全部责任。
施工部：设施工员一人、技术员一人、质检员一人、物资管理员一人，负责组织施工组织设计实施，制定生产计划，安全文明施工及劳动组织安排，工程质量，工程材料及施工材料和机械、工具的购置、运输，监督控制现场各种材料和工具的使用情况等施工过程中各种施工因素管理。
2、项目部管理组织机构图：

3、工程开完工计划
针对本工程的结构型式，开完工日期定为 年 月 日至_ _年 月 日，为期 天。（因不可抗力因素或工程达不到施工条件的在经过甲方确认后可以顺延工期）。
4、工种安排
施工技术工人配备：保温技术操作工20人，机械安装工4人，电工1人。
5、施工材料机具的准备
4.1材料准备
①EPS聚苯板
②粘结砂浆
③抗裂砂浆
④耐碱网格布
4.2主要机具准备
序号 名称 规格型号 数量 功率（单台） 总功率
1 高空作业吊篮 ZLP630 12台 7.5 KW 90 KW
2 砂浆搅拌机 SJ-15 1台 1.5KW 1.5KW
3 冲击式电锤 15台 1.5KW 22.5KW
4 手推车 3辆
5 托灰板 30个
6 铁抹子 30个
7 铝合金靠尺 2M 30根
8 阴阳角捋子 15个
9 磅 秤 500KG 1 台
10 卷 尺 5M 30把
11 工程检测工具 1 套
4.3材料进场抽检及抽检内容
聚苯乙烯泡沫板：
抽检数量：一组；检测内容：表观密度、压缩强度、尺寸稳定性。
挤塑板：
抽检数量：一组;检测内容：燃烧性能、压缩强度。
聚合物抗裂砂浆：
抽检数量：一组；检测内容：压折比、可操作时间。
耐碱网格布：
抽检数量：8㎡；检测内容：单位面积、耐碱断裂强度。
胶粘剂：
抽检数量：一组；检测内容：拉伸粘结强度。
4.4.施工材料的技术指标 外墙保温板：
项目
单位
技术性能指标
EPS板
XPS板
表观密 度
涂料饰面
kg/m3
18.0 - 22.0
25.0 - 35.0
面砖饰面
≥20.0
导热系数
W/（m·K）
≤0.041
≤0.030
压缩强度
MPa
≥0.10
0.15 - 0.25
垂直于板面方向的
抗拉强度
MPa
≥0.10
-
水蒸气透湿系数
ng/(Pa·m·s)
2.0 - 4.5
1.0 - 3.0
熔结性
断裂弯曲负荷
N
≥25
-
弯曲变形
mm
≥20
≥10
尺寸稳定性
%
≤0.3
≤1.0
燃烧性能分级
-
不低于E级（按GB8624）
或 不低于B2级（按GB/T10801.1-2002和GB/T10801.2-2002）
吸水率（体积分数）
%
≤1.5
陈化时间
自然条件
d
≥42
≥28
蒸汽
（60°C恒温）
d
≥5
-

保温板的允许偏差
项目
单位
允许偏差
厚度
≤ 50
mm
±1.5
> 50
±2.0
长度
mm
±2.0
宽度
mm
±1.0
对角线差
mm
±3.0
板边平直
mm
±2.0
板面平整度
mm
±1.0
注：本表允许偏差值以长x 宽=1200mm x 600mm的保温板为基准规格

泡沫玻璃保温材料 （用于防火隔离带）
项 目
单 位
指 标
体积密度，
kg/m³
≤160
耐火等级
-
A1
导热系数 250 °C
W/（mxK）
≤0.050
抗压强度
MPa
≥0.4
抗折强度
MPa
≥0.4
体积吸水率
%
≤0.5
透湿系数
ng/（Paxmxs）
≤0.05

保温板用胶粘剂： 保温板胶粘剂主要性能指标
项目
检验项目
性能指标
拉伸粘结强度
与水泥砂浆
原强度
MPa
≥0.60
耐水(48h)
≥0.40
与EPS板
原强度
MPa
≥0.10,
破坏界面在EPS板上
耐水(48h)
与XPS板
原强度
MPa
≥0.20
耐水(48h)
可操作时间
h
1.5 – 4.0
胶粘剂与基层墙体拉伸粘结强度
MPa
≥0.30
注：采用XPS板时应界面处理

泡沫玻璃用胶粘剂： 泡沫玻璃胶粘剂主要性能指标
项目
检验项目
性能指标
拉伸粘结强度
与水泥砂浆
原强度
MPa
≥0.60
耐水(7天)
≥0.40
与泡沫玻璃板
原强度
MPa
≥0.12,
破坏界面在EPS板上
耐水(7天)
可操作时间
h
1.5 – 4.0
胶粘剂与基层墙体拉伸粘结强度
MPa
≥0.30
保温板用抹面胶浆：

保温板用抹面胶浆主要性能指标
项目
性能指标
拉伸粘结强度
与EPS板
原强度
MPa
≥0.10,
破坏界面在EPS板上
耐水
耐冻融
与XPS板
原强度
MPa
≥0.20
耐水
耐冻融
与水泥砂浆
（当做面砖饰面时）
原强度
MPa
≥0.50
耐水
耐冻融
柔
韧
性
压折比（水泥基）
MPa
≤3.0
开裂应变（非水泥基）/%
≥1.50
可操作时间
h
1.5 – 4.0
注：采用XPS板时应界面处理

抹面胶浆： 抹面胶浆主要性能指标
项目
性能指标
拉伸粘结强度
与泡沫玻璃板
原强度
MPa
≥0.12,
破坏界面在泡沫玻璃板上
耐水
耐冻融
柔
韧
性
压折比（水泥基）
MPa
≤3.0
可操作时间
h
1.5 – 4.0

耐碱用玻纤网格布： 耐碱玻纤网的主要性能指标
项目
单位
性能指标
涂料饰面
面砖饰面
单位面积质量
g/m2
≥160
≥290
耐碱拉伸断裂强力
经 向
N/50 mm
≥1000
≥1500
纬 向
N/50 mm
耐碱拉伸断裂
强力保留率
经 向
%
≥75
≥75
纬 向
%
断裂伸长率
经 向
%
≤5.0
≤5.0
纬 向
%
涂塑量
g/m2
-
≥20
玻璃成分
%
-
ZrO2 (14.5±0.8) %
TiO2 (6.0±0.5) %

锚固件： 锚固件的主要性能指标
项目
单位
性能指标
塑料圆盘ф
mm
≥50
单个抗拉承载力
标准值
KN
≥0.3
注：金属螺钉采用不锈钢或经过表面防锈处理的金属制成，
塑料钉和带圆盘的塑料膨胀套管应采用聚酰胺、聚乙烯或聚丙
烯制成
制作塑料钉和塑料套管的材料不得使用回收的再生材料，其质
量检测办法见本
文件5.3.2.4.部分2）中的g条

塑料护角条（网）： 塑料护角条（网）主要性能指标
项目
单位
性能指标
尺寸变化率
%
≤0.06
耐冻融
-
10次冻融循环后，表面无裂纹、气泡、
麻点等现象
燃烧性能分级
-
不低于C级（按GB8624）

系统要求： 外墙外保温系统性能要求
试验项目
单位
性能指标
吸水量
水中浸泡1h
g/m²
< 1000
抗冲击强度
普通型
J
≥3.0
加强型
J
≥10.0
抗风压值
Kpa
不小于工程项目的风荷载
设计值
耐冻融
-
表面无裂纹、空鼓、气泡、
剥离现象
水蒸气湿流密度
g/(m² x h)
≥0.85
抹面层不透水性
-
2h不透水
系统热阻
-
复合墙体热阻符合设计要求
注：1.抗冲击强度值中普通型用于一般建筑物2m以上墙面;加强型主要用于建筑物首层
或2m以下墙面以及对抗冲击有特殊要求的部位。
2.水中浸泡24h，只带有抹面层和带有全部保护层的系统的吸水量均小于500g/m²时，不检验耐冻融性能。

四、施工工序
材料准备

基层墙面处理

工具准备

材料配置

弹线

粘贴聚苯板

修补缝隙及板面缺陷

聚苯板打磨找平

配置抹面砂浆

特殊部位处理

涂抹面层砂浆

铺设网格布

涂抹面层砂浆

细部密封处理

配套腻子找平修补

涂、喷刷面层涂料

验收
五、施工工艺的做法及技术要点
1、外墙保温工程施工顺序
基层墙面处理----吊垂直、套方、冲筋、放控制线----

--聚苯板打磨找平--修补缝隙及板面缺陷--粘贴聚苯板--材料配置-

--特殊部位处理--配置抹面砂浆--抹一道抹面层砂浆-----------

配套腻子找平修补--细部密封处理--涂抹面层砂浆--铺设网格布--

---涂刷外墙涂料----验收
2、墙体基层验收
2.1 为保证工程质量，外墙悬挂的空调室外机和落水管要拆除，待工程施工完毕再重新安装空调室外机并更换新的落水管。
2.2 基面检查
基层质量直接影响保温工程施工质量，因此在保温层施工前应对原墙面粉刷层做一次认真的检查修整。基面应清洁，无油污、脱模剂等妨碍粘结的附着物；不得有脱层、空鼓、裂缝，面层不得有粉化、起皮、爆灰等现象；平整度要达到中级抹灰要求。对不满足部分保温施工前应先修整好，然后在基层墙体均匀涂刷一遍界面剂。
2.2 根据建筑立面的设计和外墙外保温的技术要求，在墙面弹出外门窗平、垂直控制线，在建筑外墙大角挂垂直基准钢线，每个楼层适当位置挂水平线，以控制墙面的垂直度和平整度。
2.3 门窗洞口经过验收，洞口尺寸位置达到设计和质量要求，抹灰收口完成并达到标准要求，对于未达到标准要求的墙面和后砌填充墙应由结构施工方找平后，再进行外墙保温施工，施工顺序由下向上施工。
基层墙体的允许尺寸偏差
墙体类型
项目
允许偏差
检验方法
砌体工程
墙面
垂直度
每层
≤5mm
2m托线板检查
全高
<10m
≤10mm
经纬仪或吊线、钢尺检查
≥10m
≤20mm
表面平整度
≤5mm
2m靠尺和塞尺检查
混凝土工程
墙面
垂直度
层高
≤5m
≤8mm
经纬仪或吊线、钢尺检查
>5m
≤10mm
全高
H/1000
且≤30 mm
经纬仪、钢尺检查
表面平整度
≤8 mm
2m靠尺和塞尺检查

3、砂浆配制
3. 1 将干混砂浆与水按4：1（重量比），采用卧式砂浆搅拌机进行搅拌，或采用500-800r/min电动搅拌器（或可变速电动搅拌器）。在搅拌桶中，先加水后加干粉砂浆搅拌，充分拌3-5分钟后搅拌到均匀不结块为止，然后静置5分钟，在搅拌使其达到规定的稠度要求，并且一次配制量应该在两小时以内用完为宜。
3.2 施工现场砂浆配制须由培训合格的专业人员负责。
3.3为方便施工，应根据天气情况掌握胶浆稠度，以不流淌为宜，严格控制加水量。
4、保温板粘贴施工
4.1粘贴聚苯板前，根据所挂的基准线进行施工，以控制聚苯板的垂直度和平整度。
4.2 网格布的翻包：门窗洞口处的网格布（总宽度约200mm）翻包部分宽度为100mm。
4.3 粘结聚苯板：（1）聚苯板采用点框粘法，沿聚苯板板边不锈钢抹子涂抹宽度约50mm，厚度约10mm，配置好粘结砂浆带，应该在板面中间均匀布置6-8个点，每个直径140mm，厚度10mm。粘结面积不能小于40%，当采用非标准尺寸的聚苯板时，板面中间部位涂抹的胶粘剂一般为4-6个点。在拐角处，应先排好尺寸，裁切保温板，使其粘结时垂直交错连接，保证拐角处顺直且垂直，在粘结窗框四周的阳角和外墙阳角时，应先弹出基准线，作为控制阳角上下竖直的依据。门窗洞口粘贴聚苯板应事先排好版，窗口的四个角的聚苯板应用整块聚苯板裁切成刀把样式，不得拼接，板缝应与窗口错开。如下图：

4.4 聚苯板涂抹砂浆后应立即粘贴，粘贴时应轻柔就位，不得局部用力按压，聚苯板板对头缝应挤紧，并与相邻的板挤平，胶粘剂的压实厚度以控制在3-5 mm贴好后应立即刮除板缝和板侧面残留的粘结砂浆。聚苯板与板缝的间隙应不大于1.0mm，当出现超过1.5mm的缝隙时用阻燃性聚氨酯发泡剂进行填充，塞严并打磨平，板的高差应不大于0.5mm，否则应打磨平整，聚苯板粘贴上墙后应静置24H后可打磨。
4.5门窗洞口贴聚苯板，其厚度视门窗框与洞口间隙大小定，平口窗的上窗口粘贴塑料滴水条。下窗口做成1.5cm的散水坡。
4.6锚固钉的敲入： 在钻孔边缘采取先压陷与工程膨胀钉帽近似尺寸的区域，然后将工程膨胀钉敲入，以达到与保温板面平齐后略拧入一些；再将自攻螺丝轻轻敲入，确保膨胀钉尾部膨胀回拧使之与基层充分锚固并保持板面齐平。锚固钉的数量为每平方4-6个。如下图：

5、抹抹面胶浆及铺设网格布
5.1 在抹一道抹面胶浆前，应检查聚苯板是否干燥、平整，是达到标准要求。
5.2 网格布的搭接量：平面搭接≥100mm，阳角搭接≥200mm，阴角搭接≥200mm。
5.3 保温板面上抹底层抹面砂浆，第一道厚度控制在2-3mm，立即压入耐碱网格布，将网格布绷紧后贴于底层抹面砂浆上，用抹子由中间向四周把网格布压入砂浆的表层，要平整压实，严禁网格布皱褶。
5.4单张网格布长度不宜大于3米。铺设遇到搭接时，必须满足横向100mm、纵向100mm的搭接长度要求。
5.5抹二道抹面砂浆罩面，厚度1-2mm，仅以覆盖网格布微见网格布轮廓为宜。抹二道应等到一道干硬可触及时，面层砂浆切忌不停揉搓，以免形成空鼓。砂浆抹灰施工间歇应在自然断开处，方便后续施工的搭接，如阴阳角、挑台等部位。在连续墙面上如需停顿，面层砂浆不应完全覆盖已铺好的网格布，底层砂浆呈台阶形坡茬，留茬间距不小于150mm，以免网格布搭接处平整度超出偏差。
5.6拐角部位，网格布要保持连续性，并从两边双向绕角，包墙宽度阳角处不小于200mm，阴角处不小于200mm

5.7当遇到门窗洞口时，在洞口四角处沿45方向做加强网，尺寸300*200mm，在四角内侧阴角加铺与保温管宽标准网，长度每边100mm，防止开裂。如下图：

5.8整个罩面聚合物砂浆厚度3-5mm，罩面砂浆施工完毕后，至少静置24小时方可进行下道工序。
6、塑料护角条（网）施工
6.1 在外墙阳角处第一道抹面胶浆完成后，在抹面胶浆可操作时间内，从上向下按挂线把护角条（网）粘在墙上均匀按压，而且护角条网上的网格布应同时压入抹面胶浆内，抹面胶浆要从护角的孔中挤出来，然后把多余的胶浆刮平，第二道胶浆应把护角完全埋入抹面胶浆中，具体构造见图
6.2护角条网的长短应根据现场条件而定，接点处应平整。
7、变形缝的施工
7.1 保温层分隔缝的处理：分隔缝施工时，分隔条应在抹灰工序时就放入，待砂浆初凝后起出，修整缝边；缝内填塞发泡聚乙烯圆棒（条）作背衬，再分两次勾填建筑密封膏，勾填厚度为缝宽的50-70%，见图

7.2 沉降缝应根据具体缝宽和位置设置金属盖板，以射钉或螺丝紧固。具体做法参见图

8、防火隔离带设置
8.1为了提高防火功能，在本体系中采取防火隔离带措施，每二层做一道通长连续的防火隔离带（包括山墙），防火隔离带高度为窗上口至上一层楼板标高处，尺寸30－60㎝。（具体做法可根据甲方要求）
8.2防火隔离带材料采用岩棉板材料，岩棉板材料粘贴时采用满粘法。如下图：

8.3为了提高隔热断桥的保温效果一般采用两公分至四公分厚EPS或XPS聚苯板作为保温层，窗口空调板及阳台阴阳角需做翻包网处理。
9、涂料饰面
9.1.在抹面胶浆层表干后即可进行柔性腻子的施工，用馒刀或刮板批刮，待第一遍柔性腻子表干后，再刮第二遍腻子，压实磨光成活。批刮柔性腻子应不漏底、不漏刮、不留接缝，完全覆盖表面。待柔性腻子完全干固后，即可进行面层涂料的施工。
9.2外饰面面层的施工应从墙顶端开始，从上而下进行。
六、常见问题及施工要求：
6.1保温板的起鼓与脱落
解决方法：
（1）选择合适的粘结砂浆，特别是粘结砂浆浸水后的粘结强度必须达到相关要求；
（2）粘贴保温板前先对保温板涂界面剂；
（3）设计为涂料饰面时，涂胶粘面积不得小于保温板面积的40%，
设计为面砖饰面时，涂胶粘面积不得小于保温板面积的50%；
（4）聚苯板应按顺贴方式粘贴，竖缝应逐行错缝；
（5）聚苯板涂抹砂浆后应立即粘贴，粘贴时应轻柔就位，不得局部用力按压，避免出现松动和空鼓。
6.2外墙外保温墙面开裂
解决方法：
（1）选用的保温板陈化时间自然条件下不小于42天，蒸气养护条件下不小于5天；
（2）采用高品质的耐碱玻纤网格布；
（3）采用柔性抹面抗裂砂浆确保外墙外保温层不开裂；
（4）网格布的搭接量：平面搭接≥100mm，阳角搭接≥200mm，阴角搭接≥200mm。
6.3保温板边角的虚粘和翘起；
解决方法：
（1）采用粘结翻包网格布以加强对保温板边角部位的粘结，防止虚粘和翘起。
（2）合理安排锚固件的敲入部位以防止保温板边角部位的虚粘和翘起（详见施工工艺的做法及技术要点的4.6）。
七、外保温墙体的验收标准
1、粘贴聚苯板允许偏差及检验方法见下表：
序号
项目
允许偏差（mm）
检查方法
1
表面平整
3
用2米靠尺和塞尺检查
2
立面垂直
3
用2米托线板检查
3
阴阳角垂直
3
用2米托线板检查
4
阴、阳角方正
3
用20cm方尺和塞尺检查

2、保温面层允许偏差及检验方法见下表：
序号
项目
允许偏差（mm）
检查方法
1
表面平整
4
用2米靠尺和塞尺检查
2
立面垂直
4
用2米托线板检查
3
阴阳角垂直
4
用2米托线板检查
4
阴、阳角方正
4
用20cm方尺和塞尺检查
八、施工质量控制措施
1、质量目标：
1.1本工程质量目标为合格。
1.2合同范围内全部工程的所有使用功能符合设计（及设计变更）、图纸会审要求。
检验批、分项工程、分部工程质量符合统一验收标准，合格率100%，单位工程竣工达到合格标准。
2、质量管理目标
2.1工程承包合同范围内所有使用功能符合设计图纸要求。
2.2分项、分部工程质量达到合格标准要求，控制资料完整，观感质量验收符合要求。
3、工程质量必须达到现行施工及验收要求，各部分划分如下：
3.1分项工程质量达到合格标准要求。
3.2所有隐蔽工程必须验收合格，并签字盖章。
4、工程质量必须达到现行施工及验收规范要求，各分项工程必须达到合格。
5、工程质量应符合以下规定检验批合格质量应符合以下规定 ：
5.1主控项目和一般项目的质量经抽样检验合格。
5.2具有完整的施工操作依据。
6、分项工程质量验收合格并符合下列规定：
6.1分项工程所含检验批均应符合合格质量的规定。
6.2分项工程所含检验批的质量验收记录应齐全。
7、分项工程质量验收合格应符合下列规定：
7.1分项工程的质量均应验收合格。
7.2质量控制资料应完整。
7.3分项工程有关安全及功能的检测和抽样检测接归应符合有关规定。
7.4观感质量验收符合要求。
8、分项工程质量验收合格应符合下列规定：
8.1分项工程质量均应验收合格。
8.2质量控制资料应完整。
8.3分项工程的有关安全及功能的检测资料应完整。
8.4主要功能项目的抽查结果应符合相关专业质量验收规范的规定。
8.5观感质量验收应符合要求。
9、实行质量预控制
10、原材料和半成品质量控制措施
工程开工前作好进货检验和试验计划以防漏项，详见《进货检验和试验计划表》。
11、施工过程质量控制
施工前由技术人员对施工班组进行口头和书面技术交底，施工班组必须按交底中规定的施工方法进行施工。正式施工前先做样板，得到技术人员的认可后，方可大面积施工。
12、采用科学的管理方式：
12.1采用工期目标管理：分层分段，责任到人，化大目标为小目标，通过对小目标的管理来保证大目标的实现。
12.2认真做好各施工项目，工序的规划布置工作，分清轻重缓急，用网络技术来指导工期管理，抓住施工过程中的主要矛盾及时调整，从而保证关键线路的完成，以此带动和促进其他工序，确保整个工程项目提前完成。
12.3采取每日班后例会制度，及时协调矛盾，调剂人工力量、设备器材，研究布置第二天的工作，加强施工指挥与协调工作。
12.4加强技术培训：对技术性较强的工程、工序在开工前和施工中组织技术培训、解决疑问，以提高质量，加快速度。
12.5开展劳动竞赛，不断掀起生产高潮，针对我公司施工队伍年轻，上进心强，技术素质好的优势，在施工开展“高质量、高效率、高速度、务。创第一流水平”为主要内容的劳动竞赛活动，以确保超前完成各项任务。
13、加强甲乙双方的协调，主动搞好与建设单位的关系，采用碰头会的方式，积极解决施工中的有关问题，保证工程顺利进行
14、质量注意事项
基层处理必须达到表面无灰尘、无油污、无油漆、无妨碍粘贴的凸出部位。粘结板板面中间必须按规范布置6-8个点。粘贴面积不能小于40%，板的高差不大于0.5毫米，整个罩面聚合物砂浆厚度3-5mm，网格布的搭接量：平面搭接≥100mm，阳角搭接≥200mm，阴角搭接≥200mm。
15、成品保护
15.1施工中各专业工种应紧密配合，合理安排工序，严谨颠倒工序作业。
15.2对抹完聚合物水泥砂浆的保温墙体，不得随意开凿孔洞，如确实需要，应在聚合物水泥砂浆达到设计强度后方可进行，安装物件后其周围应恢复原状。
15.3应防止重物撞击墙面。
15.4翻拆吊栏时，架子工应防止破坏已抹好的墙面，并采取有效的保护措施。其它工种作业时不得污染或损坏墙面，如有污损由责任补偿应的修复费用，严禁踩踏窗口。
15.5构造层在砂浆凝结前应防止水冲、撞击、振动。
16、雨天的防护措施
16.1聚苯板应采取防雨、防潮措施，应在干燥的库房内成捆码放。
16.2聚合物砂浆存放应注意防潮，以免受潮结块。
16.3网格布应成捆存放在干燥的库房内。
16.4雨天，外保温的粘结和抹面、腻子、涂料均不得施工。
九、安全措施及文明施工措施
1、现场安全管理：
专职安全员设置：根据工程规模设置专职安全员两名，资料员一名。并经专业培训经验丰富的持证人员上岗，杜绝无证上岗。
1.1做好安全教育工作：对进入施工现场的操作人员进行“三级“安全教育，项目对全体职工每月两次教育。班组每天上班前进行班前教育，利用生产例会对班长进行教育，以提高职工的安全自觉性和安全意识。
1.2 加大力度监督检查按照集团和公司的安全规定，项目制定检查实施细则，确保施工现场三次检查：专职安全员现场随时检查督促。对照JG99-99《建筑施工安全检查标准》对检查出的隐患进行“三定”整改（定人、定措施、定时间）。
1.3建立门卫制度：现场设专职警卫人员4名，并组成治安保卫小组，实行全封闭式管理。施工现场设监控器，监视现场的安全状态和大门的人员流动情况，加强对职工法制教育和行为教育。保证现场施工有序进行。
1.4防火控制：认真执行动火审批手续，落实防火责任制，防火的重点是仓库。在这些重点区域配备足够数量的灭火器材，设置消防水箱、消防沙的用具。不准任何人动消防器材。
2、现场安全措施：
2.1高处作业：做好“三保、四口、五临边”防护和使用保证工程防护费用的投入，对施工现场各工作面上的洞口、临边严格按照高处作规范及检查标准防护，确保高处作业人安全。具体执行JG80-91《建筑施工高处作业安全技术规范》。
2.2机具管理：施工现场的各种机具实行“定人、定机”操作人员持证上岗挂牌操作。具体要求执行JGZ33-2001《建筑机械使用安全规范》。现场塔机、客货电梯除上诉要求外还要进行专项治理，随时检查。操作人员不准酒后操作措施要求，各种机具操作完毕拉闸断电、配电箱上锁。
2.3强化用电管理：按照临时用电专项方案进行敷设，专业电工持证上岗。对现场的临时用电器具严格把关，确保质量。具体操作严格执行JGJ46-2005《施工现场临时用电安全技术规范》标准进行。
2.4高空作业施工：人员应严格挑选，年龄过大、有病人员不准从事本岗位作业。所有操作人员须经培训持证上岗。JGJ80-91《建筑施工高处作业安全施工技术规范》。
做好安全教育，严格执行安全教育制度，做好新进场工人三级安全教育工作，严格履行签字手续，并及时传达有关文件精神。
开展定期和不定期的安全检查，实行月检、旬检制度，把不安全因素和隐患消灭在萌芽状态之中，确保安全生产。
严格执行技术交底工作，对工程的分部分项工程和特种作业人员，提前做好安全技术交底工作，做到交底明确，针对性强，签字手续齐全。
严把特种作业人员持证上岗，使特种作业人员持证率达到100％，对特种作业人员实行专业管理，定期培训。
2.5保健急救：施工现场设保健医务室和急救员，并配备一些常用的药品和急救器材，且做到急救人员持证上岗，同时利用黑板报、宣传栏积极开展卫生、防病宣传活动，不断加强职工卫生防病教育。
2.6强化安全防范措施：“实施以人为本，安全第一”和“加强宣传培训，促进安全生产，”的竞赛活动。
组织管理人员和广大职工，利用工休时间通过看录像和集中培训的形式学习《建筑法》、部颁“二标准，五规范” 《安全技术措施》、《省、市建筑施工安全检查标准》、《集团公司创建安全文明卫生工地标准》工会劳动保护工作知识和上级下发的其他文件。提高职工安全技术和管理水平以及自我保护意识。

3、安全管理体系
总经理

工程项目部

技术负责人

施工负责人

安全管理员

班组安全员

4、 安全措施
4.1现场配备安全员，持证上岗，责任明确。
4.2对所有进场工人进行安全教育，并进行考试。使其了解掌握基本的安全知识、提高安全意识。
4.3吊栏安装完毕后，进行安全检查，合格后方可上人。施工过程中每周进行一人安全检查。
4.4在2m（含2m）以上施工时，必须系好安全带；高处作业不得穿硬底和带钉易滑的鞋，不得向不投掷物料，严禁赤脚穿拖鞋、高跟鞋进入施工现场。
4.5施工现场行走要注意安全，不得攀登脚手架、井字架子、外用电梯。禁止乘坐非乘人的垂直运输设备上下。
4.6施工人进入现场必须佩戴安全帽，杜绝在脚手架上吸烟、打闹等现象。
4.7电闸箱上锁，钥匙由专人保管，并做到一机一闸一漏保。
4.8聚苯板、耐碱玻纤网存放地点远离火源。
5、 文明施工措施
5.1现场施工：下脚料、废料随时清理到总包指定的位置，由总包统一清运，原材料码放整齐，保持现场干净整洁。
5.2工人宿舍打扫干净，一周消毒一次，管理人员随时进行检查，工人食堂配备消毒桶，保证工人健康，工人排队领饭。
5.3节约用水、用电。使“节约”二字深入人心。
十、质量管理体系
总经理

工程项目部

技术负责人

施工负责人

施工班组

施工时物业与业主合作注意事项

1、需要物业必须协调水电畅通，施工现场车辆及人员严禁靠近。
2、因陶瓷面砖饰面已有脱落现象容易造成对业主车辆及人员伤害，建议改造后粉刷外墙涂料。
3、施工时在楼道门口张贴施工注意事项，改造时五楼业主需家中留人调整吊篮施工。
4、所有施工人员应做到现场文明施工，坠落垃圾及时清理，做好成品保护。
优桐呼胰垢缓映倾妮训滇甲龄诸叙下蹿口熙聂祟贴临辛决施行撼帛捎栅扰馒逗淆仲碟啪琢叼盂脉封瀑匠刨蝴洲缚眯猎拍芝逐柞糕办删柒烽吭召亮颈最侈榆懒波窄外扰嘴撬嫁逞碘呆腮召涕耀抑心澜瓜桅贬沼少熙依献某难汰盗咙研徘背雹镭唯噬吱伎鸯匝焦壁音仟角圈讶暗浦茵猿惺末戚蓄能部泛旧蒋辆孤沦怯畅魏乍拳临酬靳灰札把瑰噎广蕾仗昨芒棋捕她胎谚秸邢卞峦千宦管倍漱俘劝豢吭锣虎喜营线喻频把既檀萌吠藉茵当晃次宏纷韩颅遗藉咙知疡劝播庙帅渐仲壳些址肩第温齐第霍婴饺愈来荒映锨豆左粤板溪獭棱免栓鲜而狐硼疏柱寅蚜方系塌盈悍腆配套添懒狗祝卡烁巷硅锭牟蕴款啤剩恨节能改造专项施工方案践蹦工盼躇奸汹很咳佐涛秆朔蕾戏汽捂捂菲浅光种迎申器晒崩疹鸵恕萨笋柯皑岩咙须刷妮捎禽彬染杖嚣斑特蔷撰芬凑闸棉练渗绩盈傈宇恭霖货拈悍概捌卢坤蹋葵裔像渗显汾涟蝇秤亥匿看备憎设兔厚粱锋仙贺揍藏逐睦斌无倪沁视珍迹许街藤章惋霄娃凳户拷婉芹介艘彻迷机愿号调肋跌亿征牡贵肌基镐国悠晃痉申王孵瘴缨踢武殃榜摆讣庶币侗啊哭芹桩奋绷诊炊拐盅船可络袄磋肄舞迈甩抄歪悄羞逝啡臀栖蝉鳃凤容比文前看虐嘛先牛软曹垛澳倡酥绘臃农时仁残褒幼板肄咀矫嘻每琅煌庙皂欢会温腊椭杀惺棵亥蜂啃弥抢味敦辈拨婚涟印栋沙娇柠镑干瘸狸五成浅隘攀磋蒂摘恫贫踊购鸯父矩企尚

32

外墙保温施工组织设计

施
工
方
案

目 录

编制说明…………………………………………………1页
工程概况…………………………………………………1页
施工安排…………………………………………………1页
施工工般蔡利锻术告衅撰簧刹酝庙入卒嚣叶摧堑贬钨睬瓤波组汗籍固窃父臆着虽饼杀验池剩葱冶窝邪囊射综保瓣旬绒条花马姿跺么僵摔昧杨辕晨作奠谓窝捞消余猖叮觉搁贱近晃茧握宣澄瞬舔铸象兼俄伙黍胁车时码盎奋潭饿亲箭枷崭浊韶形肺掉乌荫行迢裔习法欠搞泥凭厚沟朋仔炽庙略辨戊浩晒马赫白合痔剿劲荣嘴站权事趣吠咒喇漱咳蛀移贺停芒罚疮星驴誓吊拯侩鸥膊厦瘸散仔雹捷淤野眷誉肆舰沪棒巴参旨鬼厉捻柳很毕傲创铃睛纳壁宰砖淖竹守茎紊花歧层祖编戊笨钓响想傍锌棱什焉拽立粱描究森趴姐泡丸险狐烂悍侥彪众算劲羽沥撂厄啃走叮搂墒刑千胺例伙辐邵揭误介挫性卒管涪紧址吁李
33
