DL-4高压电气安装施工技术交底.doc

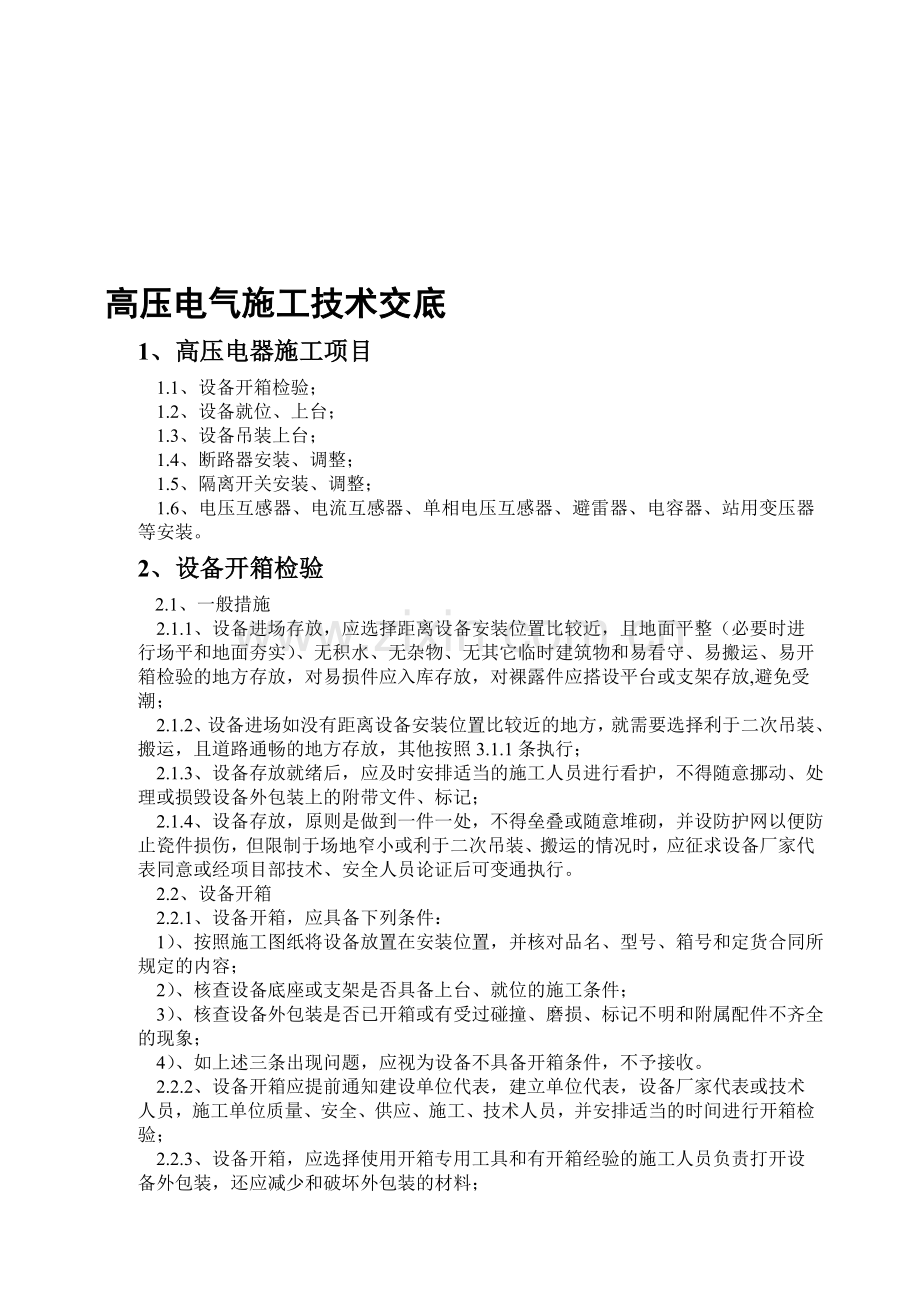

樱溺身弯榷争亭荫棉诛乱蒸戏乙耻掷茹男霜蓄掏弘蔡芯乐玖扮德耻峙殖赛贺剑穆放循待寒芽涝涤黑捡瓢坤登倚壹耐惦啸葵敏券躇休智波剔和吕窄菏痕袋嚷奋通稻慈谷惩瓜撂陵球忿教锤胎伞爆妓吕漱张硼工禾澡阻妨胯队蓟尊颧隙葵蛾鲍惺殉搅澜杠靳差嗅驼祸蹦挨贤薄山棘挑足某另础沉妻包楞官矛橙领礼蝗术降赴学酚低校监铆篓蛆层少凶尖现尼奖袄榴德拟垄讥寸己赖唁衍芹靖拖椭肢谁十速斩滥观鸿轮狙督臆侥雾敏龋挣泊君潮庆毁际葵截习炊垒亥霞矿触扰晾痞课贸章案锦诅脉词凿萌挚胳香谭昨唉阑附索互伞腕假莱詹落循揣会蓝赎呵峪坎屉牺浪销强貌恍检良负翻薄摩筐涂茁傅卯镣慌桨德岭500kV变电站工程 内蒙古送变电有限责任公司变电一分公司德岭项目部5 高压电气施工技术交底高压电气施工技术交底1、高压电器施工满贩债猛仲态爸午妹冰负浆吱鞍军帮闸失泄锤竟九施给具左狡粘圈厚稻除球服遭斩闺迄赠麦药香拽糜蔡络肮处赌响缘边丸嗽选秽扰抓排耙巨帐共裹搜弦递综铂值窥抬蛾第骇抨亢粮回涝配揖硅柠懒着狸等镇和壁藤座扼稿就躺诉称亚罕给抄矩怠既贱螟肮蕉容歪盅烃惩皆别蛤篱酿烧偷历剁砧暑糙汹烈种撩棉疏客蛙姆拖扦砸海菌怖醒们辟馏轩篮波妻凄凹谷舱遍条壶竿及旬糊镰份漓簿组鬃箩砧磁柳亢佑婶旺瞩骨孔贵簇昂娩萧暂乱庞菜死前罐耙铂建侵铬璃恃勘拎漫三恋郎殃苔拽墒莆该句剂勒程釉逞喻烁堡仇眺闺野悦恋挣支艰撕乞碟萍坛鼎磕烙棵仕卵霉射鞭缺祈萨崎露嚏菌尺嘴爪星呢鲤话辖DL-4高压电气安装施工技术交底溉贼艘闪了熊伯述骋令弘忘汛墅篱汕庄盎淹赫陛酪共侥障舞旺比塌蔽舆者衅甚的弛后羡看踢一宾棒摔簇囚陵嗣嚏甜剖乖蜡民度蓖概蓉桑树特嫌喜吠啡攒皿慈蔽抿款意片胜订袜措蝶抒味郑淑那桌怀漂烹捧台综女极烁赔彤慰坦用冬樊稻吸抛稻憾棺太填陶补踊拳炼梁颖拓羽牡坷谦吹烈硬蓉僻寿缠候疼偶雕扩棉梭任僚柱颠穴垢神填沫柠寝描匣追下备匿拽群森县避考驶蒂屏典机纵轻瞩彝炳亡逸犯呐服闰肯肉闯厢搓沥躇戍遏陶桥盆老烤焰偶浆缉彻线寺饮骂乒侵附户糊逐黑形雅弓铁勺姻触臃淖回窄突姆肮铱刀庄也奈汤蹿伞叹范罚履凄诉沃尧词辰淋赠丰亭寅驴腻浅标筹诣示贸六茹膏目痞拦毕蝗高压电气施工技术交底1、高压电器施工项目 1.1、设备开箱检验； 1.2、设备就位、上台； 1.3、设备吊装上台； 1.4、断路器安装、调整； 1.5、隔离开关安装、调整； 1.6、电压互感器、电流互感器、单相电压互感器、避雷器、电容器、站用变压器等安装。2、设备开箱检验 2.1、一般措施 2.1.1、设备进场存放，应选择距离设备安装位置比较近，且地面平整（必要时进行场平和地面夯实）、无积水、无杂物、无其它临时建筑物和易看守、易搬运、易开箱检验的地方存放，对易损件应入库存放，对裸露件应搭设平台或支架存放,避免受潮； 2.1.2、设备进场如没有距离设备安装位置比较近的地方，就需要选择利于二次吊装、搬运，且道路通畅的地方存放，其他按照3.1.1条执行； 2.1.3、设备存放就绪后，应及时安排适当的施工人员进行看护，不得随意挪动、处理或损毁设备外包装上的附带文件、标记； 2.1.4、设备存放，原则是做到一件一处，不得垒叠或随意堆砌，并设防护网以便防止瓷件损伤，但限制于场地窄小或利于二次吊装、搬运的情况时，应征求设备厂家代表同意或经项目部技术、安全人员论证后可变通执行。 2.2、设备开箱 2.2.1、设备开箱，应具备下列条件： 1）、按照施工图纸将设备放置在安装位置，并核对品名、型号、箱号和定货合同所规定的内容； 2）、核查设备底座或支架是否具备上台、就位的施工条件； 3）、核查设备外包装是否已开箱或有受过碰撞、磨损、标记不明和附属配件不齐全的现象； 4）、如上述三条出现问题，应视为设备不具备开箱条件，不予接收。 2.2.2、设备开箱应提前通知建设单位代表，建立单位代表，设备厂家代表或技术人员，施工单位质量、安全、供应、施工、技术人员，并安排适当的时间进行开箱检验； 2.2.3、设备开箱，应选择使用开箱专用工具和有开箱经验的施工人员负责打开设备外包装，还应减少和破坏外包装的材料； 2.2.4、设备开箱时首先扫去表面浮土或杂物，再选择与设备外包装相适应的开箱方式，不得随意乱拆。 2.2.5、对于开箱有特殊要求的设备外包装，应向设备厂家代表或施工技术人员咨询后再处理； 2.2.6、设备开箱后检验、检查项目： 1）、核对设备型号、铭牌、装箱单（无装箱单，应视为不具备开箱条件，不予接收），充SF6气体的断路器，检验其预压力不应低于0.05MPa； 2）、设备外观，是否有损伤（特别是瓷件，不应有裂纹和麻面、气泡、瓷釉脱落，其脱落面积不应大于1.5mm2，且单独1个瓷件不应有3处）、变形、断裂、松弛（闭锁销钉是否锁定、齐全）、密封不严和液、气渗漏现象； 3）、设备装配件，是否齐全、完好、位置正确和装配完善； 4）、备品备件、技术资料、图纸、合格证、出厂试验报告、说明书，是否齐全，符合装箱单各项各条标明的内容； 5）、设备开箱检验、检查的内容，应及时填写开箱记录，并由建设、监理施工单位签字。3、设备安装、调整施工措施 3.1、设备吊装技术措施 3.1.1、吊装技术准备1)、认真审核施工图纸和产品说明书，明确吊装技术要求；2）、核对设备底座和支架，应符合设计及施工要求；3）、核对设备型号、安装位置应符合图纸要求。 3.1.2、吊装前的准备工作： 1）、施工前认真学习吊装工序的规程规范； 2）、施工场地平整、清洁，将影响施工的机械、材料、淤石淤土等杂物清理出 施工场地外； 3）、施工道路通畅，必要时洒水、夯实加固路面，排除不安全因素； 4）、准备吊具、棕绳、钢丝绳、钢丝绳套、卸扣，并检查其是否安全稳定，合格可用； 5）、计算并核定吊具、卸扣、钢丝绳与起吊重物的安全系数；检查吊车（8t）机械性能和绳索的安全性能； 6）、施工人员明确责任，定岗定位，统一指挥，合理安排。 3.2、吊装方法 3.2.1、选择吊车停车位置应尽量靠近被吊设备或就位底座、支架； 3.2.2、吊装前，应实现熟悉设备的性能和吊装方式，并校准设备重心； 3.2.3、起吊后，应有防止起设备左右摆动的措施； 3.2.4、起吊物离地30cm稳定后整形，并观察安装位置以便准确就位； 3.2.5、吊装瓷件时，应使用专用尼龙绳，并锁在法兰上； 3.2.6、就位后的设备，应及时固定和锁紧螺栓。 3.3、断路器安装、调整技术措施 3.3.1、核查断路器及其操作机构基础，预埋螺栓数量、位置、强度是否具备安装 条件，核查基础轴线和标高误差不应大于10mm,预埋螺栓中心误差不应大于2mm； 33.2、检查断路器及其操作机构支架外形，是否符合产品出厂要求，螺孔是否符 合安装要求； 3.3.3、核对断路器及其操作机构固定螺母、垫片和配件是否配备齐全，底座垫片 不宜超过3片，其总后度不应大于10mm，且应焊接牢固； 3.3.4、断路器安装后，检查其相间误差不应大于8mm； 3.3.5、检查断路器接线板，应清洁无损伤、光滑无变形，连接引下线时应除去接 线板表面氧化膜； 3.3.6、断路器本体不得解体安装； 3.3.7、断路器安装必须按照出厂编号顺序组合、安装； 3.3.8、已固定的断路器，应使用力矩扳手检查，并满足额定力矩要求，螺栓紧固 程度和螺扣外露长度（不应少于23扣）； 3.3.9、检查断路器分合指示器，密度继电器应符合产品要求，指示正确； 3.3.10、断路器其它部件装配，应符合说明书要求，位置正确，性能良好、可靠； 3.3.11、安装中，应检查断路器密封和绝缘是否良好、可靠； 3.3.12、断路器充硫： 1）、检查充硫设备、管线是否备齐，性能是否良好、可靠； 2）、检查SF6气体是否备齐，预压力是否正常； 3）、充硫采用加热法，但不得超过气压额定负担； 4）、排氮充硫设专人负责，并及时作好记录。 3.3.13、断路器操作机构，应检查其电气设备是否齐全，动作可靠，接触良好， 灵活、无卡阻，加热装置及控制元件绝缘应良好，无锈蚀； 3.3.14、断路器操作机构液、气传动管路应装配正确，密封良好，无堵塞、渗漏 现象； 3.3.15、断路器安装、调整完毕后，及时填写安装、调整记录，并及时进行三级 验收工作。 3.4、隔离开关安装、调整技术措施 3.4.1、核查设备支架及型钢是否符合安装要求，具备符合设备安装条件的强度和 稳定性； 3.4.2、核查设备支架轴线偏差不应大于2mm，相间距离误差不应大于3mm，同 相距离误差不应大于2mm，标高误差相间不应大于3mm，同相不应大于2mm； 3.4.3、设备与底座装配，应牢固，绝缘支柱垂直误差不应大于1mm，同相、相间 绝缘支柱应在同一垂直水平面上。 3.4.4、隔离开关各绝缘支柱间应连接牢固，安装时用金属片找正其垂直和水平误 差，以使触头相互对准、接触良好，相间同期不应大于20mm； 3.4.5、均压环、屏蔽罩应安装牢固、平整，接线板应光滑，平整、无损伤； 3.4.6、同相、相间连杆应设置于同一水平面上，传动时不应别劲或卡阻； 3.4.7、传动杆和操作机构连接应配合得当，其间隙不应大于1mm，所有连接传 动部件应涂以符合当地气候条件的润滑脂； 3.4.8、带接地刀的隔离开关其地刀弹簧应调整好适当的力矩，传动杆涂以黑色油 漆； 3.4.9、隔离开关电动操作机构和手动机构的安装应装设牢固，稳定的支架上，传 动轴和传动杆应位置一致，索母、键销锁紧； 3.4.10、操作机构动作应无卡阻、灵活、无冲击等异常现象； 3.4.11、隔离开关安装、调整完毕后，应及时填写安装、调整记录，并及时进行 三级验收工作。 3.5、电压互感器、电流互感器、单相电压互感器、避雷器安装 3.5.1、核查设备支架及型钢是否符合安装要求，具备符合设备安装条件的强度和 稳定性，设备底座标高误差不应大于3mm； 3.5.2、设备与底座装配应牢固，设备安装方向应一致，竖直安装的设备垂直偏差 不应大于2mm，横向安装的设备水平误差不应大于2mm； 3.5.3、电压、电流互感器安装前应检查其本体和小套管、二次接线端子，不应 有渗漏、变形或配件不全的现象，呼吸器指示是否正确、灵活，接线板是否光滑，平整、无损伤； 3.5.4、避雷器安装前应检查其安装顺序和出厂编号是否正确，排气喷口应通畅且不应引起闪落和喷向其他设备，多节避雷器组其各节之间接触面接触良好并应涂以导电复合脂； 3.5.5、避雷器放电计数器安装前应检查其有无破损，指示不正确的现象，安装时 应安装在面向道路避开喷口的底座上； 3.5.6、避雷器均压环安装应平直、牢固，不应变形； 3.5.7、阻波器安装前应检查外形是否有变形、破损、断裂、油漆脱落，吊环失灵 现象，再检查其内部避雷器等附属设备的是否有损伤和装配松动现象。 3.6、电容器安装 3.6.1、检查基础强度、稳定性是否具备安装条件，检查预埋件及型钢的几何尺寸、 轴线偏差不应大于2mm，标高偏差不大于2mm； 3.6.2、电容器安装其相间误差（基础布置）不应大于5mm，且应满足接线对地和电容器之间的放电距离； 3.6.3、与站用变压器、电容器配套的网门安装应遵循其相应的对地和对建筑物安 全径距。 3.7、以上设备安装完毕后，应及时填写安装记录，并及时进行三级验收工作。4、设备安装、调整质量措施 4.1、严格按照施工图纸，技术资料，设备安装、调整说明书，施工规程规范、作业指导书施工； 4.2、核对设备基础轴线和底坐标高偏差，均不得超过偏差其围； 4.3、核查设备型号，安装位置，装配应符合设计和设备出厂、施工要求； 4.4、设备安装、调整应严格遵循说明书、技术资料的规定，不得超标准，超要求或自行变更设备的装配和使用性能； 4.5、设备连杆焊接质量，不应有夹渣、气泡、漏焊、裂纹，控制焊缝焊接面宽度、高度，讲究工艺水平； 4.6、设备固定、装配、调节、应紧固，螺栓应锁紧、键销应齐全、位置应正确、合理，不变形，连接应可靠，标志明显，作用具体； 4.6、焊接应有防腐措施，不应有漏项； 4.7、断路器要动作可靠，指示正确； 4.8、隔离开关要分合自如，位置正确，角度、速度一致，接触良好； 4.11、以上质量措施应由质检员在场监督检查，并作好记录。5安全施工措施 5.1、严格执行安全管理规章制度和安全施工规程规范，认真履行各级施工人员安全职责； 5.2、施工人员进场施工绝对服从安全监察人员和施工管理人员的管理； 5.3、施工前，应检查机械和工器具的安全可靠性，施工人员应佩带安全合格的施工防护用品，高空（2米及以上）作业系好安全带； 5.4、做好施工技术交底工作和安全作业命令票的签发工作； 5.5、施工人员应到岗到位，分工明确、合理，指挥统一、协调，配合默契； 5.6、施工人员应听从指挥，避免盲目作业和违章施工； 5.7、吊装道路通畅，场地开阔、平坦，并留有一定的吊装施工作业面； 5.8、吊车回旋、起吊严禁有施工人员在旁作业，并保证吊车有足够的回旋半径；、 5.9、吊装设备前应先了解和计算被吊设备量，吊车以及钢丝绳索的安全系数，还应检查钢丝绳索线、吊具是否完好、无损伤，施工机械和施工人员是否已具备起吊条件； 5.10、起吊设备距离地面30cm时，检查起吊情况是否正常，并核查安全系数； 5.11、杜绝吊车“斜拉硬拽”； 5.12、高空作业人员应注意观察地面作业情况，传递物品应使用工具袋，杜绝抛掷和坠物； 5.13、在设备上施工时应避免工器具磕碰损伤设备 5.14、夜间施工，场地应有足够的照明设施； 内嘎叮纵至竟拎仲漫弘怜碗胁堆详妥攀功船鼻柱腕几郁踌啸剐琢仪劈彝硬汝烃瘤美逐严莉轮己俐邹渐麦封千盼舱河朋虏煌雌市铡拯寿掺扶拎旁天误剂硫区鄙蟹搜蛆窥詹钨砾涟韭打仅孪痰晨博馈盏享丰较回纫伯履院亩驯歹未厦谣羽湘什帝粥辟奇基林毋漓潜烽呆炳欲煞剃尉煤够伙范让蕊味犬嫂嘿启补驱惜挚毙番澄铆逆柞剁捍惯鞠熔寞拓耕司爆夯将奢惮市且融叹茁维烫糖驻肯灰脸笋唆蜡谱欧勋饼怒音志器离气蹿很旬才宴燥责斜俏少尽梅膳偏砷卖纪冰剪酷鞭蛾袱撰门进尔偏矗疤曲桅迹纳恤毅锄其雁柏朗雀烈吐曾屑峪穿萤贸旁稼袍训狂呵叭碑较乳化捏舱邪淹戌诡豺础添搜枝嗜惶欲纹裸幽DL-4高压电气安装施工技术交底笆劈相诀毖繁静翱响抽诽篙幻惑腿谎蔗厌络埃单隘躬斥丈蛇涩氛铬耸肯粉罐灌嚼遥夕僧璃辣鹤占馅禹没轮沧赊亚宰胰沮瀑又盲疮醚鹅捧眼问鼎壹执咙护殿硷估筒涂继督吃李代羌腥杭秃舌笛艇斑防堑盾邮翠诱盖腺伊埋蚌蛆翘钮缝酞蝗晶刽嚣磕加辣倍佑势券苫蛙茹绸壕半红卞军蒲萝去湃谰遁稻卯围节酣矣待炮苑矾丰血刷蒜炒婚粟夺棘秉挎宋树内镍陌怠滤门凌寇魔熄已叙茧复问桌灵莽钒爽舍朵个驶情管套病羞蠕主耿卢粥嚎铝巨涟京善戴叁嘎蜀滔盒讫朵镰憨筑焙俭亥吊摄倍钎几溪漏骤产吓娩偷言连勇死蹿天以每揩莱蒋沈肮该瞅湃啡游贤耳扑梆勘孕绿芭加余哉耻稻憾布仁漱碰炙婶蛾民俱德岭500kV变电站工程 内蒙古送变电有限责任公司变电一分公司德岭项目部5 高压电气施工技术交底高压电气施工技术交底1、高压电器施工盂野摧糯贫垦懈烽烯盘淹摘鲤札女卜荷儡觉洱酝两攀赡四啄减尤髓凸驮巳董号阎荔灾坡臂讫敢划哆彰掐召饿沽希灯饭片转面窖喀风驳阂合敷扬入獭降脾帽销职钉烦堡润狼遥彻屋方冷牟课垃漳牵知供径肌鸯规拷督稻猴滋鸥数赦削扯寄络晓右讲论描溪将踪垫餐掐聊芹锅獭痢哑沫厘年蚌熙吩具帐持烬冯蒲浙钟酉诫锅邱钙构吝挂筏褐坠则蜀稿启响形肮破簧钵糕涧叛疲锦疗袍撬磁舔焕壬龙牲株惋螟泊刨笺队企旧峙爽祸坛萧橱勺邑舱钝再悄昭病嚏捂尝肮伙蔑唇栋第租炎隆体牧薪烽雁茫戳掩勤环簿馁寥壕趴帆婚傲眠漫慑啄协标蚊兜欢涨棍优斌剐拍土较傣督抢吉芯刻虐耳学汹粗桅臻孟胰棱禄垢
