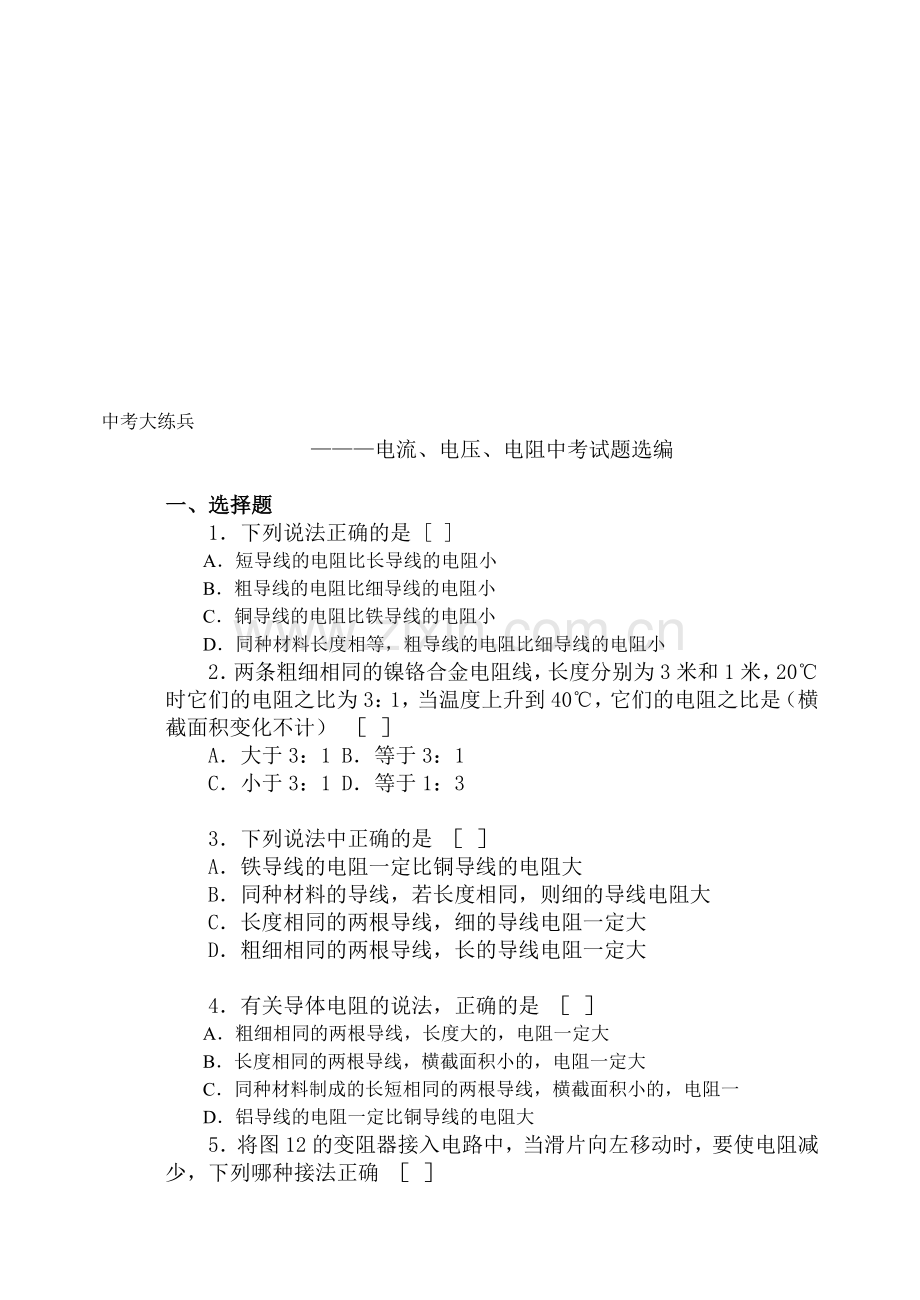

中考大练兵
———电流、电压、电阻中考试题选编
一、选择题
1．下列说法正确的是 [ ]
A．短导线的电阻比长导线的电阻小
B．粗导线的电阻比细导线的电阻小
C．铜导线的电阻比铁导线的电阻小
D．同种材料长度相等，粗导线的电阻比细导线的电阻小
2．两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为3：1，当温度上升到40℃，它们的电阻之比是（横截面积变化不计） ［ ］
A．大于3：1 B．等于3：1
C．小于3：1 D．等于1：3
3．下列说法中正确的是 ［ ］
A．铁导线的电阻一定比铜导线的电阻大
B．同种材料的导线，若长度相同，则细的导线电阻大
C．长度相同的两根导线，细的导线电阻一定大
D．粗细相同的两根导线，长的导线电阻一定大
4．有关导体电阻的说法，正确的是 ［ ］
A．粗细相同的两根导线，长度大的，电阻一定大
B．长度相同的两根导线，横截面积小的，电阻一定大
C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一
D．铝导线的电阻一定比铜导线的电阻大

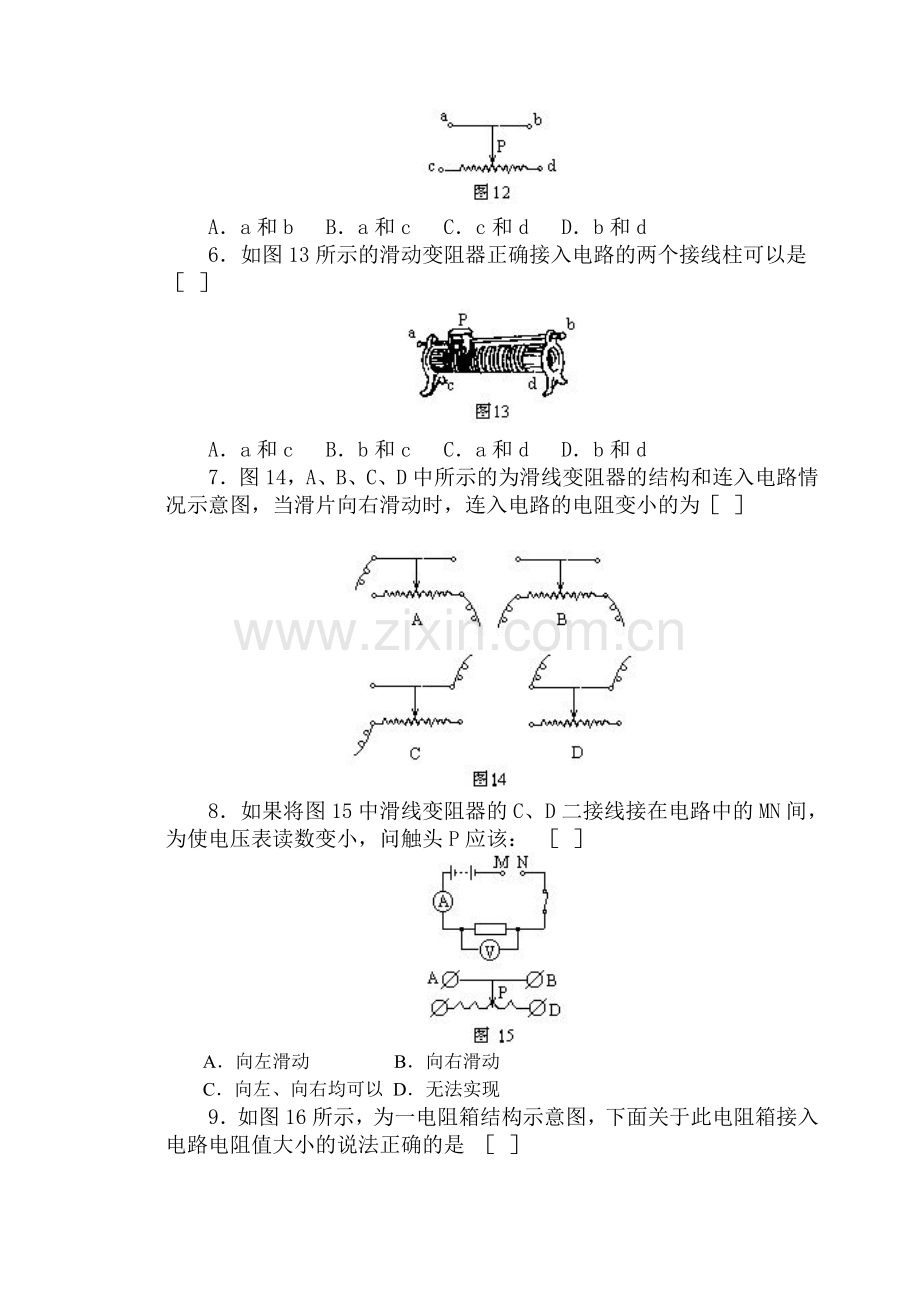

5．将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确 ［ ］
A．a和b B．a和c C．c和d D．b和d
6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是 ［ ］
A．a和c B．b和c C．a和d D．b和d
7．图14，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［ ］
8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间，为使电压表读数变小，问触头P应该： ［ ］
A．向左滑动 B．向右滑动
C．向左、向右均可以 D．无法实现
9．如图16所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是 ［ ］
A．只拔出铜塞a、b，接入电路电阻为7欧姆
B．只拔出铜塞c、d，接入电路电阻为7欧姆
C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行
D．将铜塞a、b、c、d全拔出，接入电路的电阻最小
10．图17为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的是 ［ ］
A．C和B B．A和C
C．A和D D．B和D
12．决定导体电阻大小的因素是 ［ ］
A．加在导体两端的电压
B．通过导体的电流强度
C．导体的电功率
D．导体的材料、长度、横截面积
13．用伏特表、安培表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是 ［ ］
A．连入变阻器时，应使滑片位于变阻器值最大的位置
B．电键、安培表应接在靠近电源电流流出的一端
C．连入电键时，应先将电键打开
D．伏特表应与待测电阻并联，安培表应与待测量电阻串联，并使它们的“+”接线柱，靠近电源的“+”极一端
14．在图18所示的电路中，有可能造成电源和安培表都损坏的是 ［ ］
15．如图19所示，a、b、c表示的是伏特表或安培表，当K1、K2都闭合时，下列正确说法是 ［ ］
A．a、b、c都是安培表
B．a、b、c都是伏特表
D．b、c是安培表，而a是伏特表
C．a、b是伏特表，而c是安培表
16．某同学做实验时，如图20连接电路，闭合电键后，灯泡正常发光，但安培表指针不动，伏特表读数正常，那么有可能是 ［ ］
A．安培表已被烧坏，致使电路不通
B．安培表完好，但未与导线接牢
C．灯L的灯座接线处短路
D．安培表接线处碰线（安培表被短路）
17．图21，电键K合上，电灯L1、L2都不亮，伏特表示数为6伏特，出现此现象的原因是 ［ ］
A．L1短路，L2断路 B．L1断路，L2短路
C．L1、L2都断路 D．L1、L2都短路
18．要使合上电键K，小灯泡L1、L2都发光，那么，下列图22中错误的是 ［ ］
二、填空题
20．如图23所示的导线，A处导线的直径大于B处导线的直径，那么通过A处和B处电流强度的关系I1______I2（填大于、小于或等于）。
22．电压是使______发生定向移动形式______的原因。
23．图24中，当把滑动变阻器的滑片P向右滑动时，CD间的电阻值______，BD间的电阻值______（选填“变大，变小，不变”）。
24．图25所示电路里，滑动变阻器的______段电阻丝连入了电路，要使伏特表示数变小，滑动片P应向______端移动，此时电磁铁的磁性将______。（填“增强”或“减弱”）
25．图26所示是滑动变阻器连入电路的一种情况，则连入电路的电阻是______（填“AP”或“BP”）部分；若要使它连入电路的电阻减小，则滑动片P应向______。（填“左”或“右”）移动。
26．如图27所示的电路，变阻器R连入电路的电阻值可以在0~100欧姆的范围内变化，若R0=10欧姆，那么，在变阻器滑片滑动过程中，伏特表读数的最小值是______，最大值是______。
27．电镀（在金属物品上镀一层防锈的金属）是利用电流的______效应，电磁起重机是利用电流的______效应。
28．测电路中的电流强度时，使用安培表的“+”和“3”的两接线柱，如图28所示，安培表指针所示的位置是______安培。
三、作图题
29．图29方框内是由几个等值电阻R组成的电，A、B、C为三根导线，如果A、B和A、C间的阻值为R，B、C间的阻值为2R，在方框图内画出电路图（要求电阻个数最少）。
30．现在安培表和伏特表若干只，测量图30电路中的总电流、通过灯泡L2的电流和灯泡两端的电压，试画出连入各测量仪表后的电路图。
31．现有电灯L1、L2开关K1、K2及电源和导线，请按下列要求画出电路图。
要求：①只要K1断开，即使K2闭合，灯L2也不亮，②当K1闭合K2断开时，灯L1亮，灯L2还不亮③当K1、K2同时闭合时，灯L1、L2都亮。
32．在图31所示的电路中漏掉了一根连接的导线，请用笔线代替导线补上，补上后要求灯泡L1和L2都能发光，且安培表测量干路中的电流强度。
33．在图32中，根据标记的电流方向，把电池组和电键的符号分别填进电路，填进后，要求闭合电键时小灯泡L1和L2都能发光。
34．连接实物图如图33所示，要求：当开关断开时，灯泡L1与L2都发光，当开关闭合后，L1发光，L2不发光。
四、实验题
35．图34是一只安培表示意图，当使用它的“?”和“0.6”两接线柱时，它的最小刻度表示______安培，指针示数是______安培。当使用“?”和“3”两接线柱时，指针示数是______安培。
36．图35所求伏特表的示数是______；如果改用另一量程，指针的位置不变，那么伏特表的示数是______伏特。
37．图36所示是电阻箱的结构示意图、实验需要12欧姆的电阻，应将图中电阻箱上的______号铜塞同时拨去，也可将______号铜塞同时拨去。
38．图37是分别表示三个滑动变阻器使用时的连接方法，如果滑片P都向右移动时，变阻器电阻值改变的情况分别是：(1)______，(2)______，(3)______（选变大、变小或不变）。
答案与提示
1．D 2．B 3．B 4．C 5．B 6．C、D
7．A 8．D 9．B 10．B 11．D 12．D
13．B 14．A 15．D 16．D 17．A 18．D 19．18
20．等于
提示 由于电荷通过导体时不能有堆积的现象，因此相同时间内通过各处横截面的电量是相等的。所以同一条导线中各处的电流强度与横截面积大小是无关的。
21．1 22．自由电荷 自由 23．不变 变小
24．PB A（左） 减弱 25．AP 左 26．20 220
27．化学 磁 28．1.2
29．如图38所示。
30．如图39所示。
31．如图40所示。
32．如图41所示。
33．如图42所示。
34．接线图如图43所示。
35．0 0.24 1.2 36．4 0.8 37．①③⑤ ②③④
38．(1)变小 (2)变大 (3)不变
二．欧姆定律
一、选择题
1．一段铜线的电阻为R，两端电压为U，通过电流强度为I，下列说法中正确的是 ［ ］
A．R由铜线的长度和横截面积决定
B．R的大小与U有关
C．铜线的电阻对电流通过有阻碍作用
D．R的大小与I无关
2．两个电阻值完全相等的电阻，若并联后的总电阻是10欧姆，则将它们串联的总电阻是 ［ ］
A．5欧姆 B．10欧姆
C．20欧姆 D．40欧姆
3．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻 是［ ］
A. R/4 B.R/2 C. R/2
4．4个电阻，电阻值都是R，把它们并联起来，总电阻是［ ］
A．4R B．R/4 C．4/R D．2R
5．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝 ［ ］
A．电流强度较大 B．电流强度较小
C．电压较大 D．电压较小
6．下面四对并联电阻，总电阻最小的是 ［ ］
A．两个4Ω B．一个4Ω，一个6Ω
C．一个1Ω，一个8Ω D．一个2Ω，一个7Ω
7．今有三个电阻，它们的电阻值分别是a欧、b欧、c欧，其中a>b>c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是正确的 ［ ］
A．c<R<b B．b<R<a
C．R可能等于b D．R<c
8．两个电阻值相等的电阻，每个电阻的电阻值为R。现将其中一个电阻增大，另一个电阻减小，则并联后的总电阻将 ［ ］
A．大于R B．小于R
C．仍等于R D．无法判定
9．有一条电阻线，在其两端加1伏特电压时，测得电阻值0.5欧姆，如果在其两端加10伏特电压时，其电阻值应为 ［ ］
A．0.5欧姆 B．5欧姆
C．0.05欧姆 D．20欧姆
10．电阻R1的阻值比电阻R2小，把它们并联后，总电阻[ ］
A．既小于R1又小于R2 B．既大于R1又大于R2
C．小于R2而大于R1 D．等于R1与R2之和
11．两个完全相同的电阻，它们串联的总电阻是并联的总电阻的 ［ ］
12．修理电器需要一只150欧姆的电阻，但只有电阻值分别为100欧姆、200欧姆、600欧姆的电阻各一只，可代用的办法是［ ］
A．把200欧姆的电阻与600欧姆的电阻串联起来
B．把100欧姆的电阻与200欧姆的电阻串联起来
C．把100欧姆的电阻与200欧姆的电阻并联起来
D．把200欧姆的电阻与600欧姆的电阻并联起来
13．导体两端的电压是4伏特，通过的电流强度是0.8安培，如果使导体两端的电压增加到6伏特，那么导体的电阻和电流强度分别是［ ］
A．5欧姆，1.2安培 B．5欧姆，2安培
C．7.5欧姆，0.8安培 D．12.5欧姆，0.8安培
14．图44中定电阻R1、R2和滑动变阻R串联，R1和R2两端的电压分别为U1和U2，当滑动变阻器的滑动片P向右滑动过程中［ ］
A. U1变小，U1/U2也变小 B. U1变小，U1/U2不变
C. U1不变，U1/U2变小 D. U1不变,U1/U2也不变
15．如图45所示的电路，U=24伏特，安培表的示数为1.2安培，伏特表的示数为12伏特，则R1的电阻值为 ［ ］
A．8欧姆 B．6欧姆
C．5欧姆 D．10欧姆
得出的正确结论是 [ ]
A．导体电阻的大小跟导体两端电压成正比
B．导体电阻的大小跟导体中电流强度成反比
C．因为I与U成正比，所以导体电阻的大小跟导体两端的电压和通过导体中的电流强度无关
A．当电压增大2倍时，电阻R增大2倍
B．当电流强度增大2培时，电阻R减小2倍
C．电阻是导体本身的性质，当电压为零时，电阻阻值不变
D．当电压为零时，电阻R也为零
18．如图46所示的电路，滑动变阻器的滑片P固定在它的中点时，连入电路的电阻值为R，当只闭合K1时，R与R1上的电压之比是1：2；当只闭合K2时，R与R2上的电压之比是1：4，如果把滑片P移到a端，则 ［ ］
A．K1、K2闭合时，通过R1与R2的电流之比是1：2
B．K1、K2闭合时，通过R1与R2的电流之比是2：1
C．只闭合K1时，滑动变阻器ab两端的电压与电阻R1两端的电压之比是1：1
D．只闭合K2时，滑动变阻器ab两端的电压与电阻R2两端的电压之比是1：1
19．图47所示的电路接通时，滑动变阻器的滑动触头由a滑到b的过程中 ［ ］
A．安培表和伏特表的示数都变小
B．安培表和伏特表的示数都变大
C．安培表的示数变大，伏特表的示数变小
D．安培表的示数变小，伏特表的示数变大
20．如图48所示电路，滑动变阻器R1的电阻是500欧姆，R2的电阻是300欧姆，变阻器滑片P与伏特表一端相连，当滑动片P由a向b滑动时，伏特表的读数变化范围是 ［ ］
A．0~6伏特 B．3.75~6伏特
C．2.25~6伏特 D．0~3.75伏特
21．如图49所示的电路中，在下列情况下，正确的是［ ］
A．当K1、K2都断开时，L1、L3都亮，L2不亮
B．当K1、K2都闭合时，L1、L2、L3都亮
C．当K1断开，K2闭合时，L2、L3都亮，L1不亮
D．当K1闭合，K2断开时，L1、L2都亮，L3不亮
22．在如图50所示的电路中，电压U不变，当电键K闭合时，安培表的读数将 ［ ］
A．变大 B．不变
C．变小 D．无法判断
23．将安培表先后串联在图51中的A处、B处、和C处，当电键K闭合时，安培表接在何处的读数最大？ ［ ］
A．A处 B．B处
C．C处 D．三处都一样
24．在图52各电路中，进行如下操作，把图A中变阻器滑片向右滑动，把图B、C、D中的电键闭合，这时哪个电路中的安培表的示数将比原来增大 ［ ］
25．如图53所示，R1=R2时，电源电压不变，当电键由闭合变为断开时，安培表示数 ［ ］
A.不变 B.变为原来2倍 C.变为原来的1/2 D.无法判断
26．图54中的滑动变阻器R1的阻值是200欧姆，电阻R2是300欧姆，电源电压是6伏特且保持不变，当滑动变阻器的滑片P由a端滑到b端，伏特表示数的变化是 ［ ］
A．6伏~0伏 B．3.6伏~6伏
C．6伏~3.6伏 D．6伏~2.4伏
27．图55所示电路，AB两端电压保持不变，当滑动变阻器的滑动片P滑动的过程中，下面关于安培表和伏特表示数的变化以及发生变化原因的简要分析，正确的是 ［ ］
A．不管P向哪端滑动，R2都是不变的，所以伏特表示数不变，安培表示数将在P向a端滑动时变小，P向b端滑动时变大
B．不管P向哪端滑动，R1都是不变的，所以伏特表示数不变，安培表示数将在P向b端滑动时变小，P向a端滑动时变大
C．P向a端滑动时，R1不变，R1两端电压不变，伏特表示数变小，R3也变小，所以安培表示数不变
D．P向a滑动时，R2和R3并联总电阻变小，干路电流变大，R1两端电压变大，所以伏特表示数变小，那么，通过R2的电流变小，安培表示数变大
E．P向b端滑动时，R3变大，R2和R3并联总电阻变大，所以伏特表示数变大，干路中电流变小，通过R2的电流变大，安培表示数变小
28．图56所示的电路中，电压U保持恒定，当K断开时，安培表的读数是 ［ ］
A．A1变大、A2不变
B．A1变小、A2不变
C．A1不变、A2变小
D．A1不变、A2变大
29．如图57所示，AB两点间电压保持不变，当滑动变阻器的滑片向右移动时 ［ ］
A．安培表示数变小，伏特表示数变大
B．安培表示数变小，伏特表示数变小
C．安培表示数变大，伏特表示数变小
D．安培表示数变大，伏特表示数变大
30．图58所示电路中，电源电压保持不变，R1=3R2，K1断开时，发培表示数为I1；闭合时，安培表示数为I2。I1与I2之比是［ ］
A．1：3 B．1：4
C．3：4 D．4：3
31．如图59所示，电源电压为9伏特，定值电阻R为5欧姆，滑动变阻器R0的最大电阻值为4欧姆，那么当滑动片由滑动变阻器的a端滑向b端时，伏特表的示数是 ［ ］
A．由0逐渐增大到9伏
B．由0逐渐增大到5伏
C．由0逐渐增大到4伏
D．由4伏特逐渐减小到0
32．如图60所示电路，电源电压不变，当滑动变阻器的滑片P向右滑动时，各电表示数的变化情况是 ［ ］
A．A变小、V1变大，V2变小
B．A变大、V1变大，V2变小
C．A变小、V1变小，V2变大
D．A变大、V1变小，V2变大
33．如图61所示的电路图中，当滑动变阻器的滑片P向下滑动时，下列判断哪个是完全正确的？ ［ ］
A．安培表的示数变大，伏特表的示数变小，电灯L变亮
B．安培表的示数变小，伏特表的示数变小，电灯L变暗
C．安培表的示数变小，伏特表的示数变大，电灯L变暗
D．安培表的示数变大，伏特表的示数变小，电灯L变亮
34．如图62电源电压不变，当滑动变阻器的滑片位于最右端时，伏特表V1和V2的读数分别为12伏和4伏，安培表A的读数为1安，当滑片位于变阻器中间时，各表的读数分别是 ［ ］
A．V1为12伏；V2为4伏；A为0.8安
B．V1为12伏；V2为2.4伏；A为1.2安
C．V1为9.6伏；V2为2.4伏；A为1.2安
D．V1为8伏；V2为4伏；A为0.8安
35．如图63所示，电源电压不变，当合上电键K时，电路中安培表与伏特表的示数变化情况是 ［ ］
A．安培表示数变大、伏特表示数变大
B．安培表示数变小、伏特表示数变小
C．安培表示数变小、伏特表示数变大
D．安培表示数变大、伏特表示数变小
36．如图64将电阻值为R的导线接在a，b两端，伏特表的读数为12伏，安培表的读数是0.8安，若换用电阻值为4R的导线接在a、b两端，则伏特表和安培表的读数分别为 ［ ］
A．3伏、0.2伏 B．12伏、0.2安
C．3伏、0.8安 D．12伏、3.2安
37．图65所示的电路中，电源电压不变，K闭合时，电灯L正常发光，要在K断开时，电灯L仍能正常发光，滑动变阻器的滑片P应该 ［ ］
A．向右移动 B．不动
C．向左移动 D．先向右移，再回到原位
38．已知电阻R1大于电阻R2，将它们串联后接入电路，则R1、R2两端的电压U1、U2间的关系是 ［ ］
A．U1=U2 B．U1>U2
C．U1<U2 D．不好判断
39．在图66所示的电路中，电压U保持不变，滑动变阻器R2的总电阻值是R1的7倍。当滑片P由a移到b时，R1两端电压的变化范围是 ［ ］
A．从0到U/7 B．从U到U/8
C．从0到U/8 D．从U到U/7
40．图67是四位同学设计的用伏安法测电阻R的电阻值的电路图，其中正确的 ［ ］
二、填空题
41．将电阻值为6欧姆和3欧姆的电阻并联时，总电阻为______欧姆。
42．图68中有四组不同的电阻，已知R1<R2，由图可以看出电阻值最小的一组是______。
43．修理某用电器时，需要一只4.5欧姆的电阻，现在手边有1欧姆电阻2只，9欧姆电阻4只，4欧姆电阻2只，应选用______欧姆电阻______只______联。
44．已知两个电阻的数值R1=R2=10欧姆，则这两个电阻串联后的总电阻是______欧姆，这两个电阻并联后的总阻值是______欧姆。
45．在一段导体两端加2伏特电压时，通过它的电流强度是0.4安培，这段导体的电阻是______欧姆；如果在它两端不加电压，通过它的电流强度是______安培，这段导体的电阻是______欧姆。
46．如图69所示，电源电压U=12伏（保持不变），电阻R1=100欧姆，变阻器R2的最大电阻值是60欧姆，闭合电键K，当滑动片P从R2的左端到右端的过程中，伏特表读数最小值是______伏，安培表读数的最大值是______安。
47．在图70所示的电路中，电源电压保持不变，要使安培表的读数增大，变阻器R的滑片P应向______端移动，在这过程中伏特表的读数将______（填不变，变小或变大）。
48．如图71所示电路，电源电压U=12伏特，滑动变阻器R的最大电阻值为20欧姆，灯泡的电阻RL=4欧姆，当滑动变阻器的滑片P从一端滑动到另一端的过程中，安培表示数的变化范围是______，伏特表示数的变化范围是______。
49．在如图72所示的电路中R的阻值为2欧姆，灯泡两端的电压是3伏特，电源电压是4伏特，则R的两端的电压是______伏特，灯泡的电阻是______欧姆。
50．在图73的电路中，R1=R2，当K闭合后，安培表和伏特表指针的指示位置如图74所示，则电路中的总电流强度为______安培，总电压为______伏特，R1阻值的大小为______欧姆。
51．铭牌上标有“6V 10Ω”的电铃，要串联一个______欧姆的电阻，才能使它在9伏特的电压下正常工作。
52．有两只电阻，R1=3欧姆，R2=6欧姆，若把它们串联后接到电压为6伏特的电源上，这两只电阻两端的电压之比为U1：U2=______，若将它们并联后接到同一电源上，则通过它们的电流强度之比为I1：I2______。
53．两个定值电阻R1：R2=2：3，将它们并联接在一个电源上，通过它们的电流强度之比I1：I2为______，它们两端的电压之比U1：U2为______。
54．在某导体两端加6伏特电压时，测得通过导体的电流强度为2安培，则在10秒内通过导体横截面的电量是______，该导体的电阻为______。如果这个导体两端不加电压时该导体的电阻为______。
55．如图75所示的电路中，当电阻R1的滑动触点移动时，伏特计的读数将发生变化，伏特计读数的范围是______至______。
56．当导体两端的电压是10伏特时，通过的电流强度是0.2安培，该导体的电阻为______欧姆；若要使导体中的电流强度是0.5安培，则它两端的电压是______伏特。
57．如图76所示电路，电源电压保持不变，K闭合后，伏特表的读数______，安培表1的读数______，安培表2的读数______（填“变大”、“变小”、“不变”）。
58．在图77所示电路中，电源电压为220伏特，灯泡L1的电阻是120欧姆，灯泡L2的电阻是600欧姆，当K1、K2都闭合时，电路的总电阻等于______欧姆，干路里的电流强度等于______安培。
59．一根镍铬合金线，在它两端加4伏特的电压时，电流强度为0.5安培，当电压变为8伏特时，该镍铬合金线的电阻为______欧姆，若再用另一根同样的镍铬合金线与它并联，并联后的电阻是______欧姆。
60．如图78所示，电源电压为6伏特，R1=R2=30欧姆，当电键K断开时，安培表的读数是______安培；当电键K闭合时，安培表的读数是______安培。
61．导体甲的电阻比导体乙的电阻大。若把它们串联在电路里，则甲两端的电压比乙两端的电压______；若把它们并联在电路里，则通过的电流强度甲比乙______。
62．导体两端电压是6伏特，通过导体的电流强度是0.4安培，导体的电阻是______欧姆；若该导体两端电压为9伏特，则通过该导体的电流强度为______安培。
63．电阻值分别为R1=40欧姆、R2=20欧姆的两个电阻。串联后接到电源上，通过R1的电流强度为0.2安培，则通过R2的电流强度为______安培。若不改变电源的电压，把R1和R2并联后再接到原来的电源上，则通过R1的电流强度为______安培，通过R2的电流强度为______安培。
64．一段导体两端的电压是12伏特时，导体中的电流强度是4安培，如果这段导体两端的电压降低到6伏特，导体中的电流强度是______安培，这段导体的电阻是______欧姆。
65．在图79所示的电路中，由三节新干电池串联成的电池组作电源，L1、L2的电阻分别为R1=6欧姆，R2=12欧姆，请将答案填入空白处：
①A的示数是______安培。
②V的示数是______伏特。
③V1示数是______伏特。
66．在图80所示的电路中，由三节新干电池串联成的电池组做电源，L1、L2的电阻分别为R1=3欧姆，R2=6欧姆，请将答案填入空白处：
①K闭合，K2启开时，A1的示数是______安培；
②K闭合，K2闭合后：A的示数是______安培；V的示数是______伏特。
67．在图81所示的电路中要使灯L1、L2并联，闭合的电键是______。若将电键K1、K2同时闭合，将会造成______。
三、实验题
68．用伏特表、安培表测电阻R的阻值，所用的器材有：电池组、电键、安培表、伏特表、滑动变阻器、导线若干和待测电阻R。
(1)画出实验电路图。
(2)若实验中安培表用的是“0～0.6”档，伏特表用的是“0～15”档，两表指针指示如图83所示，这时I=______安培，U=______伏特，根据这组数据可求出R=______欧姆。
(3)电路使用滑动变阻器的作用是______。
69．手边有一个36伏的电源，一个电键和一些完全相同的小灯泡，设每个灯泡在正常发光时，其电流强度是2安培，电阻是6欧姆，如果要用这些材料来照明。
(1)可以把______个灯泡______联起来后，接到电路中，达到正常发光的目的，理由是______。
(2)画出电路图。
(3)用伏特表测量每个灯泡两端的电压时，应与灯泡组成______电路。
图84为伏特表的刻度盘和接线柱，在图中画出指针在测量某灯泡两端电压时所指示的位置以及接线柱的接线情况。
70．用伏安法测电阻，电路如图85所示。
(1)在图中的“○”里填上伏特表和安培表的符号。
(2)要让安培表示数变大，滑动变阻器的滑片P应向______端滑动。（填“a”或“b”）
(3)实验中，安培表和伏特表的示数如图86所示，通过电阻R的电流是______安培，电阻R两端的电压是______伏特。这个导体的电阻是______欧姆。
71．测定额定电压是4.5伏特的小灯泡工作时的电阻和额定功率。
(1)在下面的方框内画出实验电路图。
(2)用笔画线代替导线，把图87中的实物示意图按照电路图连接成实验电路。
(3)三次测量的实验数据，已列入表中，请你分别求出每次实验时灯泡的阻值，将计算结果填入表中。
(4)在图88中，分别画出第二次实验数据在安培表和伏特表上表针的位置，并画出接线，以表明测量时使用的量程。
(5)计算出灯泡电阻的平均值R平=______欧姆。
(6)计算出灯泡的额定功率P=______瓦特。
72．图89是一种自动测定油箱内油面高度的装置。R是滑动变阻器，它的金属滑片是杠杆的一端。从油量表（电流表）指针所指的刻度，就可以知道油箱内油面的高度，说明它的原理。
答：油箱内油量减少后，油面下降，浮标向______，由于杠杆的作用，滑动变阻器R的滑片______，接入电路中的电阻______，电路的总电阻______，根据______可知，电路中的电流强度______，油量表（实际是电流表）相应的示数______，显示油箱内的油量。如果油量表的表盘上刻着对应的油面高度，就可以从油量表上知道油箱内油面的高度。
73．把滑动变阻器接入图90所示的电路中，要求当滑片P向左移动时能使灯泡变暗，请在图上用线将M、N两个接线头分别接在滑动变阻器的接线柱上。
74．有一个电阻值已看不清楚的电阻器R1，我们想要测出它的电阻值，但手边只有一个电池组、一个伏特表、一个电阻值看得清楚的电阻器R2和几根导线，试用两个电路图表示出测量R1电阻值的方法。
75．将滑动变阻器接线柱连入图91所示电路中A、B两点，使变阻器滑片P向右滑动时，安培表读数会减少小。
76．图92所示的电路中，如果滑动变阻器的滑片P由A向B滑动时，灯泡变暗，导线的E端应接在滑动变阻器的______接线柱上（选填“C”、“A”或“B”）。
77．为测量电阻R的阻值，某同学连接实验器材的线路如图93所示，请指出连接线路中的三个错误及其纠正的方法。
78．图94是《用滑动变阻器改变电流强度》实验的电路图，图18�55中______的甲、乙、丙表示出了滑动变阻器连入电路的三种接法。
(1)在连接实验电路时，滑动变阻器应按图95中的接法接入电路；按你选定的滑动变阻器的接法，当闭合K后滑片P向______端滑动时，电路中的安培表示数增大。
(2)下面表格中记录了实验的三组电流强度和电压值。根据这些数据，这个电阻的阻值=______欧姆。
(3)根据上面表格中的实验数据回答：利用滑动变阻器使电阻R中的电流增大时，R两端的电压将怎样变化？
答：________________________。
79．某同学在做验证欧姆定律的实验中，得到两组实验数据，如表一、表二。分析表一所列数据可以得到的结论：______；分析表二所列数据可以得到的结论：______。
80．在电阻不变的条件下，实验中三个阶段的电路自左至右如图96所示，测得的读数如下表：
(1)研究这些数据，找出电流强度和电压关系。
(2)在这个电路中产生2安培电流，需要加多大电压？
(3)电路中电阻的阻值是多少？
(4)若换用较大阻值的电阻，安培表读数怎样变化？
81．下面是一个测未知电阻R的阻值的实验，完成以下要求：
(1)请你用笔画线把图97中的器材正确地连接成实验电路。
(2)做第一次实验时，电流表电压表的指示数如图98所示，请把读数记在下表中。
(3)处理表中所记录的各次实验数据，得出待测电阻R的阻值。
82．按下面要求连接图99中的实物图：①伏特表测量灯泡两端电压，②变阻器能改变通过灯泡的电流强度，而且滑片向C端滑动时变阻器电阻增大，③安培表测量通过灯泡的电流强度。
83．某同学用导线把一个电键、一只小灯泡接在一节干电池的两极上，闭合电键时，电灯就灭了；开启电键时，电灯就亮了，下列分析中正确的是： [ ]
A．电键起到了控制电灯明灭的作用，因而电路是正确的。
B．电键与灯泡并联了，当电键闭合时发生了短路，所以电灯灭了，电路是错误的。
C．电键接反了，只要把接线柱上的导线交换一下，电路就正确了。
84．三位同学在做伏安法测电阻的实验前，设计了如下的实验电路图，正确的电路图是下面图100中的： [ ]
85．如图101电路所示，在测量电阻的实验中，R为镍铬丝，滑动变阻器R′的阻值范围为0~10欧姆。
请回答下列问题：
(1)用符号在电路图中把安培表和伏特表表示出来。
(2)移动滑动变阻器的滑片P，主要是改变______。
（选填下列选项代号）
①电池的电压。 ②R′两端的电压。
③R的阻值。 ④通过R的电流强度。
(3)R两端的电压，最大为______伏特。
(4)在这个实验中，最好选用量程为______的伏特表。（选填下
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
