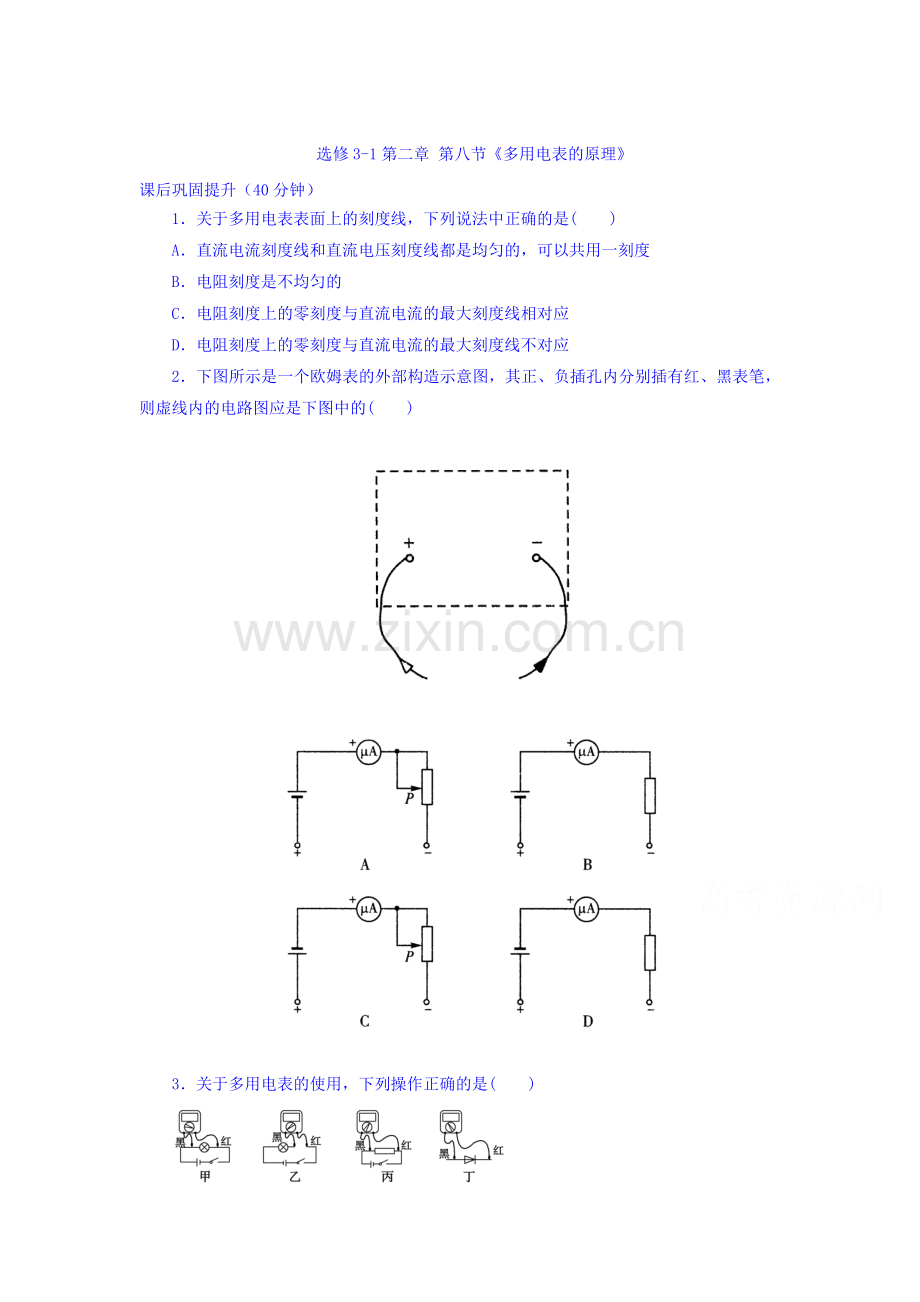

选修3-1第二章 第八节《多用电表的原理》
课后巩固提升（40分钟）
1．关于多用电表表面上的刻度线，下列说法中正确的是(　　)
A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度
B．电阻刻度是不均匀的
C．电阻刻度上的零刻度与直流电流的最大刻度线相对应
D．电阻刻度上的零刻度与直流电流的最大刻度线不对应
2．下图所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是下图中的(　　)

3．关于多用电表的使用，下列操作正确的是(　　)

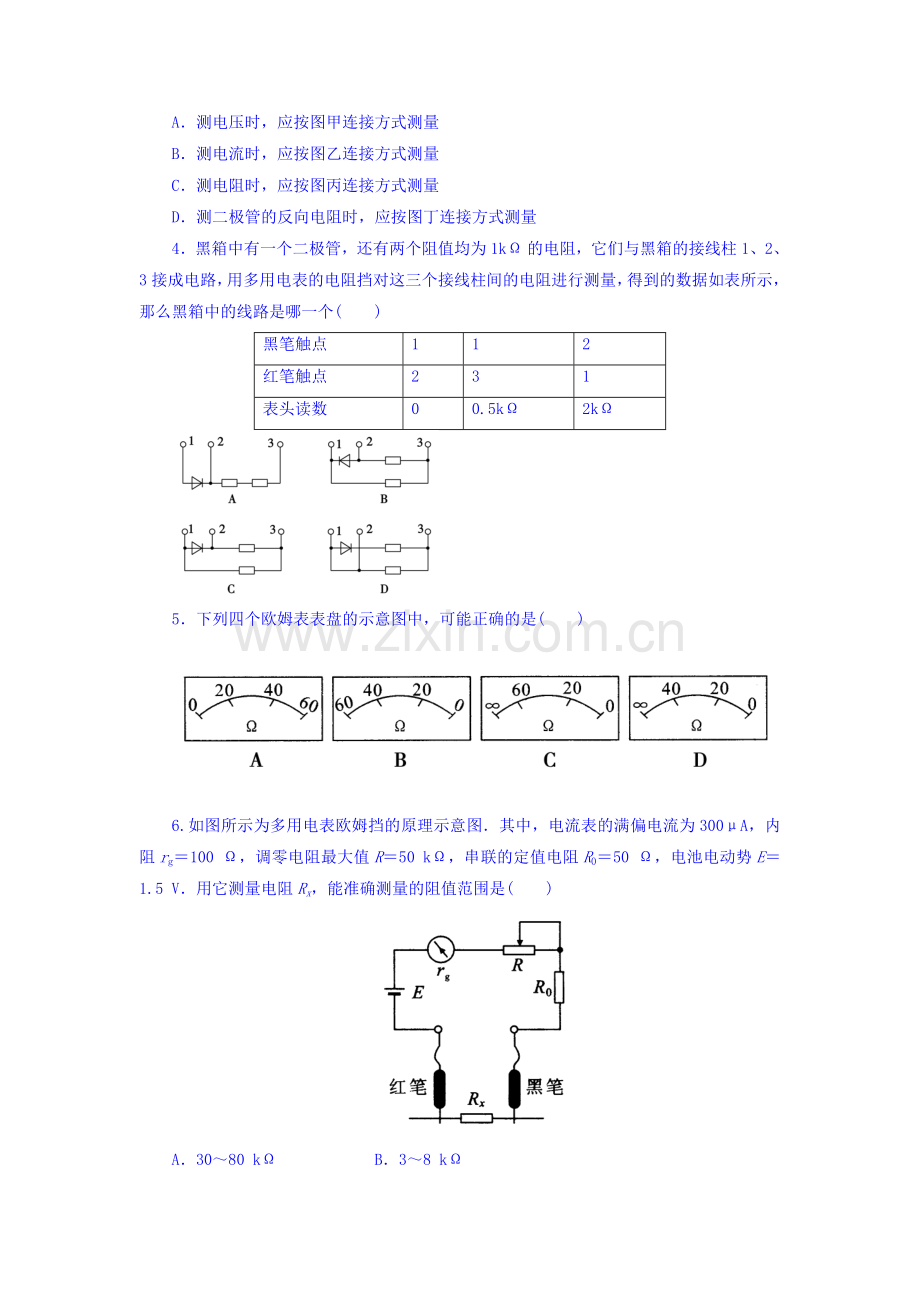

A．测电压时，应按图甲连接方式测量
B．测电流时，应按图乙连接方式测量
C．测电阻时，应按图丙连接方式测量
D．测二极管的反向电阻时，应按图丁连接方式测量
4．黑箱中有一个二极管，还有两个阻值均为1kΩ的电阻，它们与黑箱的接线柱1、2、3接成电路，用多用电表的电阻挡对这三个接线柱间的电阻进行测量，得到的数据如表所示，那么黑箱中的线路是哪一个(　　)
黑笔触点
1
1
2
红笔触点
2
3
1
表头读数
0
0.5kΩ
2kΩ

5．下列四个欧姆表表盘的示意图中，可能正确的是(　　)

6.如图所示为多用电表欧姆挡的原理示意图．其中，电流表的满偏电流为300μA，内阻rg＝100 Ω，调零电阻最大值R＝50 kΩ，串联的定值电阻R0＝50 Ω，电池电动势E＝1.5 V．用它测量电阻Rx，能准确测量的阻值范围是(　　)

A．30～80 kΩ　 B．3～8 kΩ
C．300～800 Ω D．30～80 Ω
7．如图为一正在测量中的多用电表表盘。

(1)如果是用直流2.5V挡测量电压，则读数为________V。
(2)如果是用直流5mA挡测量电流，则读数为________mA。
(3)如果是用“×100”挡测量电阻，则读数为________Ω。
8．下图所示为一简单欧姆表原理示意图，其中电流表的满偏电流Ig＝300 μA，内阻Rg＝100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是____________色．按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx＝__________kΩ.若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述Rx，其测量结果与原结果相比将__________(填“变大”、“变小”或“不变”)．

9．2014年埃博拉疫情在世界部分地区爆发，为了做好防范，需要购买大量的体温表，某同学想自己制作一个金属温度计，为此该同学从实验室找到一个热敏电阻，并通过查资料获得该热敏电阻的阻值R随温度t变化的图线如图甲所示。该同学进行了如下设计：将一电动势E＝1.5V(内阻不计)的电源、量程5mA内阻Rg＝100Ω的电流表、电阻箱R′及用该电阻作测温探头的电阻R，串联成如图乙所示的电路，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”。

(1)电流刻度较小处对应的温度刻度________；(填“较高”或“较低”)
(2)若电阻箱阻值R′＝70Ω，图丙中5mA刻度处对应的温度数值是多少？
参考答案
1.ABC 解析：要认识多用电表的表盘，电流表和电压表零刻度线在左侧，最大刻度线在右侧，左侧的零刻度线与欧姆表无穷大重合；右侧的最大刻度线与欧姆表零刻度线重合，欧姆表从右向左读数。故选项ABC正确。
2.A
3.B 解析：测电压时，红表笔应接电势高的点，黑表笔应接电势低的点，所以A错，同理B对；测电阻时，应将电阻从电路中断开，C错；由于黑表笔接的是内部电源的正极，所以测二极管的正向电阻时，黑表笔应接二极管的正极，应按图丁连接方式测量，D错误。
4.C解析：根据表头读数为零，二极管反接这一点可判断B是错误的；根据读数为0.5kΩ，二极管正接电阻为0，两个电阻应是并联，可判断A是错误的；再根据读数为2kΩ可判断D是错误的；只有C满足三次测量，故选C。
5.C 解析：欧姆表的零刻度在电流的最大刻度处，即在电表的右侧，并且在左侧应是电流为零，电阻是最大，所以在电表的左侧电阻值应是无穷大．由I＝可知电阻的刻度不是均匀的，故选项C正确．
6. B解析：当电流最大时，由Ig＝，其中R内为欧姆表的内阻，得R内＝＝ Ω＝5 000 Ω.
用它测量电阻Rx时，当指针指在表盘中央时
Ig＝，得Rx＝－R内＝5 000 Ω.
故能准确测量的阻值范围是5 kΩ附近，选项B正确．
7.(1)1.64　(2)3.28　(3)800
解析：(1)用多用电表测直流电压、电流时，需根据第二行刻度读数。所选挡位最小刻度值为V＝0.05V，由于指针指在32.8个最小刻度处，故所测电压：
U＝0.05×32.8V＝1.64V
(2)用直流5mA挡时最小刻度值为mA＝0.1mA。
故所测电流I＝0.1×32.8mA＝3.28 mA。
(3)用多用电表测电阻时，需根据第一行刻度读数。由于选用“×100”挡，故所测电阻：R＝8.0×100Ω＝800Ω。
8. 红　5　变大
解析：由I＝及Ig＝，指针指中央，I＝Ig＝150μA，Rx＝5 kΩ；因欧姆表的内阻变大，同样的电阻值，电流变小，读数变大．
9.(1)较高　(2)30℃
解析：(1)由闭合电路欧姆定律E＝Ig(R＋R′＋Rg)，可知电流越小电阻越大，而由图甲知电阻越大温度则越高，即电流刻度越小处对应的温度刻度应该较高。
(2)若电阻箱阻值R′＝70Ω时，将数据代入E＝Ig(R＋R′＋Rg)得热敏电阻的阻值R＝130Ω，结合图甲可知此时对应的温度数值为30℃。
