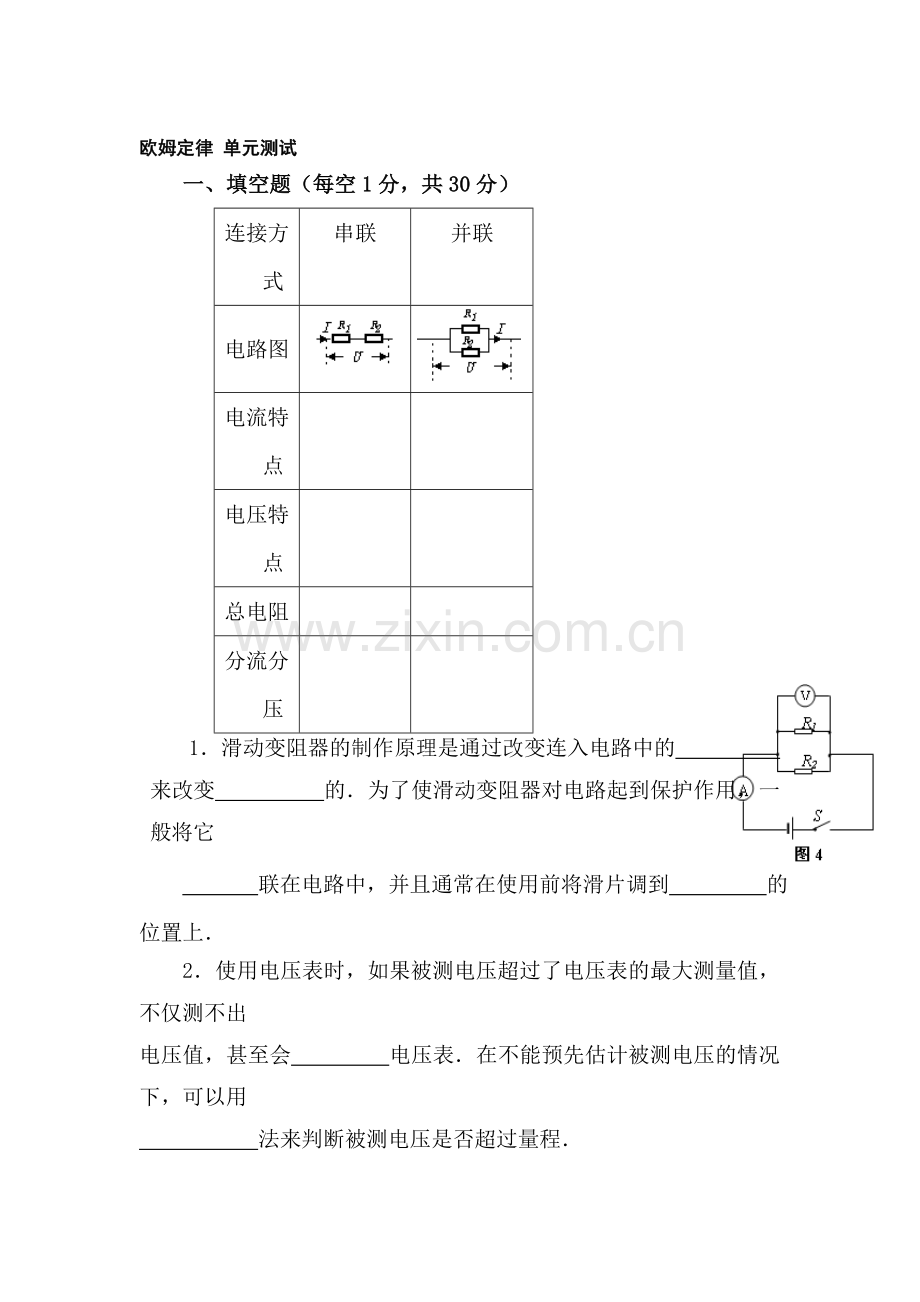

欧姆定律 单元测试
一、填空题（每空1分，共30分）
连接方式
串联
并联
电路图

电流特点

电压特点

总电阻

分流分压

1．滑动变阻器的制作原理是通过改变连入电路中的
来改变 的．为了使滑动变阻器对电路起到保护作用，一般将它
联在电路中，并且通常在使用前将滑片调到 的位置上．
2．使用电压表时，如果被测电压超过了电压表的最大测量值，不仅测不出
电压值，甚至会 电压表．在不能预先估计被测电压的情况下，可以用
法来判断被测电压是否超过量程．

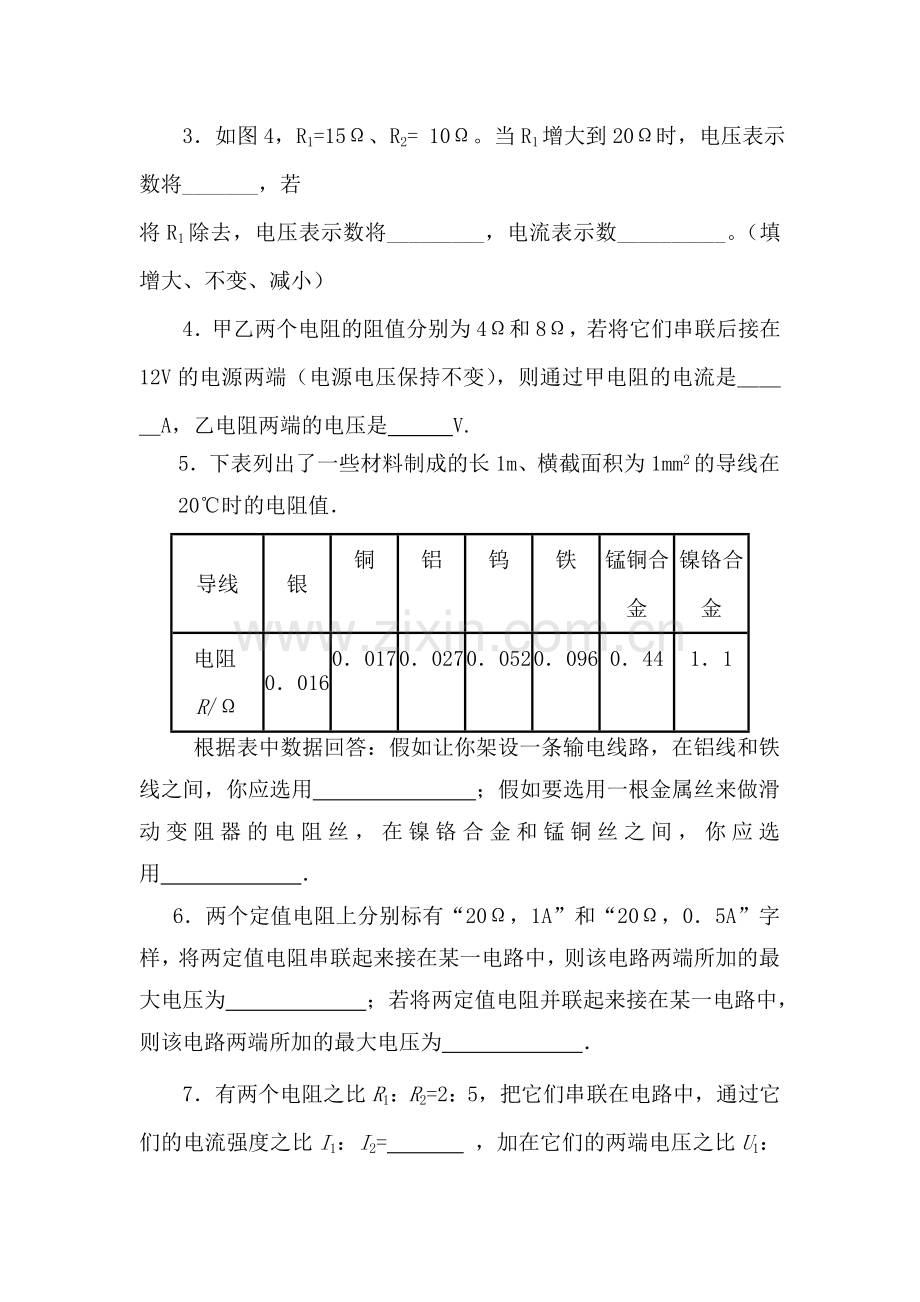

3．如图4，R1=15Ω、R2= 10Ω。当R1增大到20Ω时，电压表示数将_______，若
将R1除去，电压表示数将_________，电流表示数__________。（填增大、不变、减小）
4．甲乙两个电阻的阻值分别为4Ω和8Ω，若将它们串联后接在12V的电源两端（电源电压保持不变），则通过甲电阻的电流是＿＿＿A，乙电阻两端的电压是 　 V.
5． 下表列出了一些材料制成的长1m、横截面积为1mm2的导线在
20℃时的电阻值．
导线
银
铜
铝
钨
铁
锰铜合金
镍铬合金
电阻R/Ω
0．016
0．017
0．027
0．052
0．096
0．44
1．1
根据表中数据回答：假如让你架设一条输电线路，在铝线和铁线之间，你应选用 　　　 ；假如要选用一根金属丝来做滑动变阻器的电阻丝，在镍铬合金和锰铜丝之间，你应选用 　 ．
6．两个定值电阻上分别标有“20Ω，1A”和“20Ω，0．5A”字样，将两定值电阻串联起来接在某一电路中，则该电路两端所加的最大电压为 ；若将两定值电阻并联起来接在某一电路中，则该电路两端所加的最大电压为 ．
7．有两个电阻之比R1：R2=2：5，把它们串联在电路中，通过它们的电流强度之比I1：I2= ，加在它们的两端电压之比U1：U2= ；如果把它们并联在电路中，通过它们的电流之比I1：I2= ，加在它们两端的电压之比是U1：U2= ．
8．某用电器的电阻是120Ω，要使电路中的总电流的1/5通过这个用电器，就跟这个用电器并联一个 Ω的电阻；若要使用电器两端的电压是总电压的1/5，则应跟这个用电器串联一个 Ω的电阻．
9．触电时有电流通过人体，通过人体电流的大小取决于 和 ，经验证明：只有 的电压才是安全的．
二．选择题（每小题2分，共36分）
1．关于电流表和电压表能否直接连到电源两极上的下列说法中，正确的是（ ）
A．电流表可以，电压表不可以 B．两种电表都可以
C．电流表不可以，电压表可以 D．两种电表都不可以
2．学生实验用的电压表，当使用“+”和“15”两个接线柱时，电压表的量程和最小刻度值分别是 （ ）
A．15V，0.5V B．15V，1V C．3V，0.1V D．3V，0.05V
A
B
C
L1
L2
S
3．如图6-54所示，将电压表先后并接在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，是接在 （ ）
A．AC处 B．AB处 C．BC处 D．三处一样大
4．一部录音机要求电源电压是9伏，若用干电池作电源，则需要将（ ）
图6-54
A．6节干电池并联 B．6节干电池串联
C．3节干电池并联 D．3节干电池串联
5．在如图6-55所示的电路中，电池的电压为12V，滑动变阻器R 的最大阻值是50Ω，电阻R1的阻值为10Ω．当变阻器的p端从a端滑向b端时，电流表的变化范围是（ ）
S
A
R
P
R1
a
b
图6-55
A．0.24A～0.2A B．0.2A～0.24A
C．0.2A～1.2A D．1.2A～0.2A
6．下面说法正确的是 （ ）
A．电路断开后，电路中的电流为零，因此电源电压也为零
B．电路两端只要有电压，电路中就一定有电流
C．电压表有一定的量程，使用时选择的量程越大越好
D．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等
7．白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的 （ ）
A．电阻变大，电流减小 B．电阻变小，电流增大
C．电阻和电流都增大 D．电阻和电流都减小
8．发生电火灾后，产生应该做的是 （ ）
A．用水灭火 B.用灭火器灭火 C．用砂子灭火 D.切断电源并拔打119火警电话
S
A1
A2
V
L
R1
R2
P
9．如图6-56所示电路中电源电压不变，当S闭合，且滑片P 向左滑动时，各电表示数的变化情况是： （ ）
A．A1表读数不变、A2表读数变小、V表读数变小
B．A1表读数变大、A2表读数变大、V表读数不变
C．A1表读数变小、A2表读数变大、V表读数变大
D．A1表读数不变、A2表读数变大、V表读数不变
10．教室里装有多盏电灯，每多开一盏灯，则教室内电路的（ ）
A．总电阻增大 B．总电压增大 图
C．总电流增大 D．总电压、总电流都不变
11．张弛同学在做“用变阻器改变灯的亮度”的实验时，她将一只小灯泡与滑动变阻器及开关串联后接在电源上，但闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮，为了检查电路故障，她另取一只电压表将表分别与小灯泡、开关并联时，表的指针均不动；将表与滑动变阻器并联时，表的指针明显偏转．则电路故障可能是（ ）
A．电源没电了 B．小灯泡处开路 C．滑动变阻器处开路 D．开关处开路
12、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是 ( )
A．改变电路中的电流 B．改变被测电阻两端的电压
C．改变被测电阻的阻值 D．保护电路
13．小宁的探究小组在练习使用电压表时，军军把电压表接成了如图2-2所示的电路．当闭合开关时所发生的现象是： （ ）
Ａ．灯泡亮、电压表有示数　　Ｂ．灯泡亮、电压表无示数
Ｃ．灯泡不亮、电压表有示数　Ｄ．灯泡不亮、电压表无示数
14．两只电阻组成串联电路，R1与R2两端电压之比是4:1，若将这两只电阻并联，其电流之比： （ ）
A． 4:1 B．3:1 C．1:3 D．1:4
15．一段导体两端的电压为4V时，导体中的电流为1A，如果将两端的电压减少到2V时，导体中的电流变为 （ ）
A．0.25A　B．0.5A　　C．2A　　D．3A
16、如图15－2所示，已知电阻R1=3Ω、R2=6Ω，电流表A的示数是0.6A，则电流表A1的示数 （ ）
A．0.6A 　B．0.4A 图15－2
C．0.2A 　D．0.1A
B
A
C
图15－12
17．如图15－12所示，AB和BC是由同种材料制成的长度相同、
横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体
两端的电压及通过它们的电流的大小，有 （ ）
A．，　　B．，
C．，　　D．，
图15－15
18．如图15－15所示的电路中，闭合S, 当开关 S1从断开到闭合的过程中，下列说法中正确的是 （ ）
A．S1 闭合后电流表 A1、A2示数相等
B．S1 闭合后电流表 A1的示数比 A2大
C．S1 闭合后电流表 A1、A2示数大小无法判断
D．S1 闭合后电流表 A1的示数比A2小
三、实验题
1．在“用电压表和电流表测电阻的实验”中，
⑴实验的原理是： （2）、这叫 法测电阻。
（3）图15－18是某次用电压表和电流表测量小灯泡电阻的实物图，请用笔画线代替导线，按照实验的要求完成电路的连接．（要求：滑动变阻器的滑片向右移时电流表示数变大）
图15－18

次数
灯泡两端电压U/V
通过灯丝电流I/A
灯丝的电阻R/Ω

1
2.2
0.26

2
2.5
0.28

3
3.0
0.30

（4）右表是实验中纪录的数据。若不考虑温度对灯丝电阻的影响，灯丝的电阻应该为多少？写在右边的表格中。
图15－27
2．用如图15－27甲所示的电路可以测量一个未知电阻的阻值，其中Rx为待测电阻，R为电阻箱（符号为 ），S为单刀双掷开关，R0为定值电阻．某同学用该电路进行实验，主要步骤有：
A．把开关S接b点，调节电阻箱，使电流表的示数为I
B．读出电阻箱的示数R
C．把开关S接a点，读出电流表的示数为I
D．根据电路图，连接实物，将电阻箱的阻值调至最大
（1）上述步骤的合理顺序是 （只需填写序号）．
（2）步骤A中电阻箱调节好后示数如图17—27乙所示，则它的示数为 Ω．若已知R0的阻值为10Ω，则待测电阻的阻值为＿＿＿＿Ω．
（3）本实验采用的物理思想方法可称为＿＿＿＿＿（选填“控制变量法”或“等效替代法”）．
四、计算题（14分）
1．（6分）把R1和R2串联后接在电压是5 V的电源上，通过R1的电流强度是0．2 A，R2两端的电压是4 V，，求R1和R2 各等于多少？

2．（8分）图6-62中灯泡L1的电阻是6 Ω,L2的电阻是4 Ω,S1闭合、S2断开时,电流表的读数是I1=0.8A；S1断开、S2闭合时,电流表的读数为I2=0.5A．求灯泡L3 的阻值和电源电压．

S1
S2
L1
L3
L2
A

五、创新题（附加题 10 分）
在电工学中常用物理量“电导”(符号为G)来表示导体的导电能力．导电能力强，则电导G的值大；导电能力弱，则电导G的值小．对于同一导体，其电导G和电阻R的关系为G=．现有甲、乙两个导体，已知导体甲的电导为G1，导体乙的电导为G2，则导体甲和导体乙串联时的总电导G总=_____________．
答案
一、 填空题
1、
连接方式
串联
并联
电路图

电流特点

电压特点

总电阻

分流分压

1、电阻丝长度 电阻 串 阻值最大
2、烧坏 试触
3、不变 不变 减小
4、1 8
5、铝线 镍铬合金丝
6、20v 10v
7、1：1 2：5 5：2 1：1
8、30 480
9、人体的电阻 加在人体两端的电压 不高于36v
二、选择题
CAABD DBDDC CCCDB BCB
三、实验题
1、 伏安
2、图略
次数
灯泡两端电压U/V
通过灯丝电流I/A
灯丝的电阻R/Ω

1
2.2
0.26
8.46
9.13
2
2.5
0.28
8.93
3
3.0
0.30
10

2、（1）DCBA
（2）47 47
（3）等效替代法
四、计算题
1、
2、
