南水北调混凝土结构质量缺陷及裂缝技术规定.doc

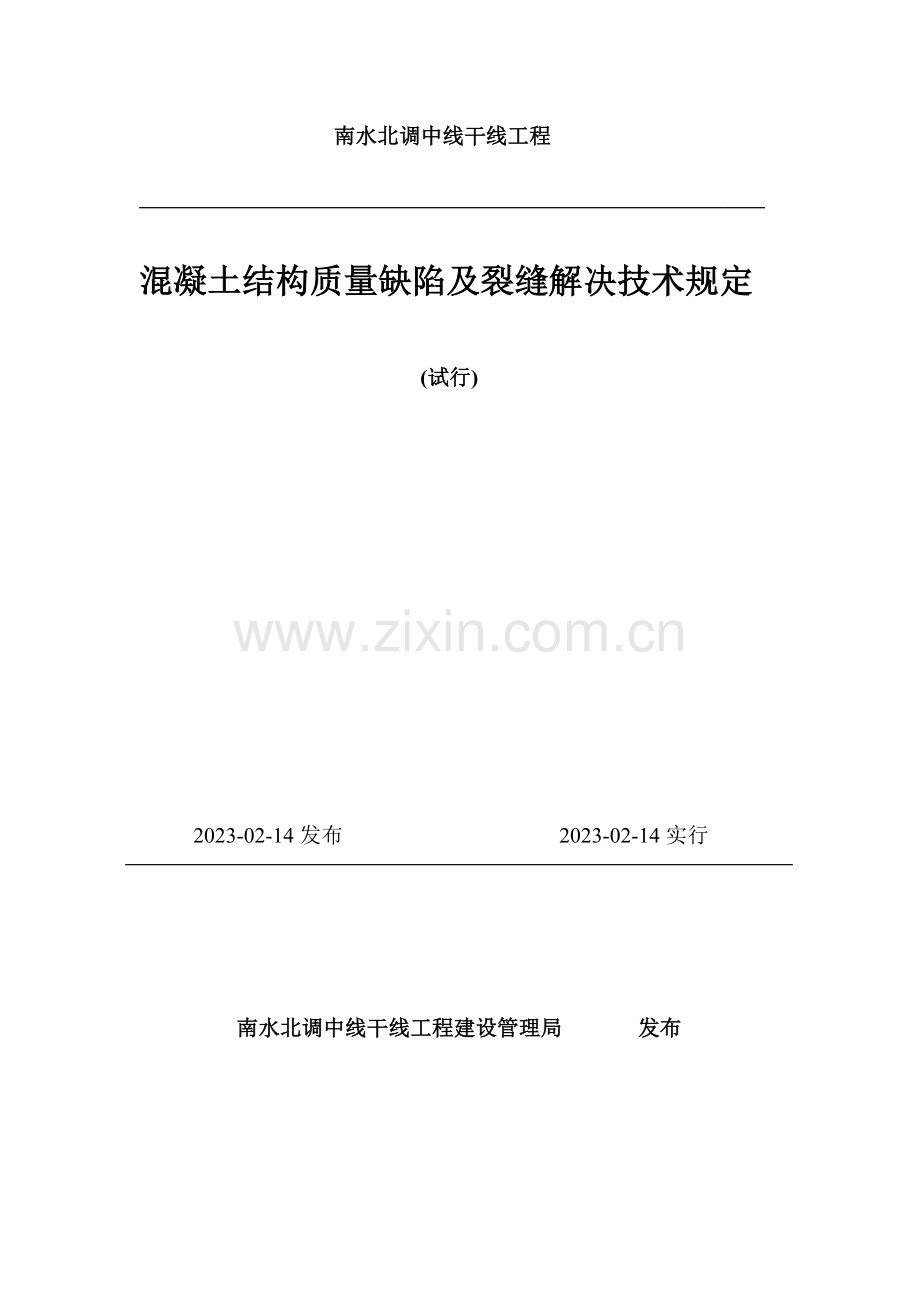

南水北调中线干线工程混凝土结构质量缺陷及裂缝解决技术规定 (试行)2023-02-14发布 2023-02-14实行南水北调中线干线工程建设管理局 发布前言为进一步规范南水北调中线干线工程混凝土结构质量缺陷和裂缝解决工作,参照水利、电力、工民建行业的相关规程、规范、标准、规定及南水北调工程建设的有关规定，并参考了国内多个已竣工验收的水利工程的相关技术规定，制定本规定。本规定重要内容涉及：总则，重要术语，质量缺陷检查，质量缺陷分类，质量缺陷解决程序，质量缺陷解决及检查、验收。本规定解释单位：南水北调中线干线工程建设管理局本规定的主编单位：南水北调工程建设监管中心 南水北调中线干线工程建设管理局本规定重要起草人：曹为民 刘世煌 曹雪玲 李舜才 石红伟 朱健慰 吴 健 韩黎明 岳松涛 刘 杰 殷立涛 孙卫军 由国文 蔡建平 冯国一目 次1总则. . . .41.1编制目的.41.2合用范围.41.3重要内容.41.4重要编制依据.41.5其他.42 重要术语5 2.1混凝土结构.5 2.2混凝土结构质量缺陷53 混凝土结构质量缺陷检查5 3.1一般规定.5 3.2检查项目.64 混凝土结构质量缺陷因素分析. .7 4.1混凝土结构外部和内部质量缺陷因素分析. .7 4.2混凝土结构裂缝成因分析.7 4.3混凝土结构止水缺陷因素分析. .85 混凝土结构质量缺陷分类. .8 5.1混凝土结构质量缺陷分类. .8 5.2混凝土结构外观质量缺陷判别标准.9 5.3混凝土结构内部质量检查标准. .9 5.4混凝土结构裂缝检查判别标准.105.5混凝土结构止水检查判别标准.106 混凝土结构质量缺陷解决程序.10 6.1类质量缺陷.10 6.2类质量缺陷.106.3类质量缺陷.117 混凝土结构质量缺陷解决.11 7.1一般原则.11 7.2混凝土结构外观质量缺陷解决12 7.3混凝土结构内部质量缺陷解决.13 7.4混凝土结构裂缝解决.13 7.5混凝土结构止水裂缝解决.138 混凝土结构质量缺陷解决检查、验收14 8.1一般规定.14 8.2检查员和验收标准.14 8.3检查内容.14 8.4验收组织.15 8.5验收.15 8.6资料管理.15 8.7跟踪监测.15附表117附表218附表319附表420附表521附表622条文说明. 231总则1.1编制目的为了统一、规范南水北调中线工程混凝土结构质量缺陷的分类标准、解决原则和管理程序，特编写此规定。1.2合用范围本规定合用于南水北调中线干线工程中各类混凝土结构质量缺陷的检查及解决。混凝土的结构质量缺陷涉及：混凝土结构外观质量缺陷、混凝土结构内部质量缺陷、混凝土结构裂缝、混凝土结构止水缺陷等。1.3重要内容混凝土结构质量缺陷的解决工作涉及：缺陷检查、缺陷因素分析、缺陷分类、缺陷解决程序、缺陷解决、解决后质量检测及验收等工作。1.4重要编制依据 1混凝土结构工程施工质量验收规范GB50204-2023 2水工混凝土结构设计规范SDJ-78和SL/T191-96 3水利水电建设工程验收规程SL223-1999 4水利水电工程施工质量评估规程SL176-1996 5水电水利基本建设工程单元工程质量等级评估标准（第一部分：土建工程）DL/T5113.1-2023 6混凝土坝养护修理规程SL230-98 7混凝土质量控制标准GB50164-92 8水工混凝土施工规范SDJ207-82 9水利水电工程技术术语标准SL26-92 10水利工程质量事故解决暂行规定水利部1999年第9号令。1.5其他 南水北调中线干线混凝土结构质量缺陷解决，除应遵守本规定外，还应符合国家、行业现行有关标准和规定。2重要术语2.1混凝土结构 以混凝土为重要材料制成的结构，涉及素混凝土结构、钢筋混凝土结构和预应力混凝土结构等。 2.2混凝土结构质量缺陷混凝土结构中，不符合规定规定的检查项目或检查点，导致经济损失小于10万元，不影响工程正常使用及工程寿命的，非事故性混凝土结构质量缺陷。3混凝土结构质量缺陷检查3.1一般规定3.1.1混凝土结构质量缺陷检查，应在混凝土结构拆模后，单元工程质量评估前或发现异常现象后进行。3.1.2混凝土结构质量缺陷检查涉及施工单位自查，监理单位复查并认定缺陷等级。3.1.3施工单位应建立完善的质量保证体系，要有专门的质量管理机构和健全的管理制度，并有相应的质量检查、测试仪器。监理单位也应有相应的质量检查组织和健全的质理管理制度。3.1.4施工单位应组织有经验的专业人员进行质量缺陷检查（测）。检查（测）人员应熟悉业务，掌握所用仪器性能，了解被检核对象工作特性，具有初级以上工程系列技术职称，并经考核合格，持证上岗。3.1.5混凝土结构质量缺陷检查（测）所用的检测、计量设备，必须经县级以上政府技术监督部门或相应计量检定机构检定，并具有有效的检定证书。3.1.6混凝土结构质量缺陷检查（测），施工单位应认真逐项进行，检查（测）结果应具体记录，绘制缺陷位置图，并备有影像资料。检查（测）记录必须及时整理，编写检查（测）报告，建立档案存档。检查（测）结果及时报送监理，检查（测）记录参见附表2-附表6。3.1.7混凝土结构外观质量缺陷、止水缺陷、裂缝等检查（测）宜以直接测量法检测为主，必要时，可进行破坏性检查。小体积薄壁结构内部缺陷可采用超声波、扫描等无损检查（测）法，必要时，可采用钻孔取芯、压水、压气等方法进行局部破坏性检查（测）。3.1.8在进行破损检查（测）前，施工单位应制定具体的检查（测）实行细则，报送监理工程师批准后实行。破坏性检查（测）时，必须保证被检查（测）结构及检查人员的安全。结构质量缺陷解决后，必须回填检查（测）孔洞，回填质量必须满足结构安全、运营及外观规定。3.2检查项目3.2.1混凝土结构质量缺陷检查（测）分为：混凝土结构外观质量缺陷检查（测）、混凝土结构内部质量缺陷检查（测）、混凝土结构裂缝检查（测）、混凝土结构止水缺陷检查（测）等。3.2.2混凝57结构质量缺陷检查（测）的方法及数量应根据相关规程、规范执行。3.2.3混凝土结构外观质量缺陷重要检查（测）项目为：建筑物外部尺寸偏差、表面平整度、表面蜂窝、麻面、气泡、孔洞、缺损、挂帘、错台、钢筋头外露、管件外露、冷缝、施工缝等。3.2.4混凝土结构内部质量缺陷重要检查（测）项目为：混凝土结构的混凝土强度、抗渗、抗冻、密实性等性能及混凝土空洞、架空、冷缝、施工缝等。3.2.5混凝土结构裂缝重要检查（测）项目为：裂缝发现时间、位置、数量、裂缝长度、裂缝宽度、裂缝深度、裂缝产状、裂缝走向、裂缝发展状况、缝面渗水（涉及冷缝、施工缝渗水）、钢筋锈蚀、析出物及析出物化学成分等。3.2.6混凝土结构止水质量重要检查（测）项目为：止水破损、止水连接、止水偏移及止水渗漏等。4混凝土结构质量缺陷因素分析4.1混凝土结构外部和内部质量缺陷因素分析4.1.1发现混凝土结构外部和内部质量缺陷后，除具体检查（测）记录质理缺陷所发生部位、产状、时间、温度、水位、荷载等工作重要条件外，应根据缺陷检查（测）、调查结果及缺陷具体形态，结合上述因素，分析缺陷产生因素，判断对建筑物结构安全、运营及外观影响，并对质量缺陷分析定类。4.1.2施工期混凝土结构外观和内部质量缺陷产生因素，重要有材料、施工、环境、设计、其他等方面。具体可从混凝土原材料、混凝土配合比设计、混凝土拌和、混凝土运送、混凝土浇筑、振捣、养护条件、温控措施、气温变化、这么样、模板、约束、拆模时间、设计等方面分析。4.1.3对类（见5.1分类）或有普遍性的混凝土结构质量缺陷，必要时，应召开专题研讨会，分析研讨缺陷因素，视需要可进行结构复核计算。4.2混凝土结构裂缝成因分析4.2.1混凝土结构裂缝，按深度可分为表层裂缝、深层裂缝和贯穿裂缝三种；按裂缝开度变化可分为死缝、活缝、增长缝三种；按产生因素可分为变形裂缝、结构性裂缝二种。4.2.2裂缝发生后，除具体检查（测）记录外，还应根据裂缝检查（测）、调查结果，综合分析裂缝成因，判断对建筑物结构安全、运营及外观影响，并对裂缝分析定类。4.2.3施工期混凝土结构裂缝产生重要因素有,材料性质和配合比、施工、环境条件、结构设计及受力荷载、其他等方面。与材料性质和配合比有关的因素：水泥的标号、凝结时间和安定性不合格；掺合料细度、需水量比过大；外加剂不合格，水泥与外加剂适应性差；骨料含泥量过大、级配不良。混凝土的水泥用量大、用水量大、水胶比大、和易性差等。 与施工有关的因素：拌和时间不够或过长、拌和后到浇筑时间间隔过长、运送差错、浇筑顺序有误、速度不合格、振捣不良、连续浇筑间隔时间过长、模板变形或漏浆、拆模时间不妥、养护不妥、温控不严等。 与环境条件有关的因素：气温骤变、温差过大、基础或老混凝土约束、冲击、振动、环境水侵蚀等。 设计方面因素重要有：构件断面尺寸局限性、钢筋用量局限性、配筋位置不妥、结构物沉降差异、分缝不妥、对温度应力、收缩应力估计局限性等。4.2.4对类或有普遍性的裂缝，宜进行专题研究，必要时，应进行结构复核计算。4.3混凝土结构止水缺陷因素分析4.3.1混凝土结构止水缺陷因素有：原材料不合格、设计缺陷及施工质量缺陷等。4.3.2根据止水缺陷检查（测）、调查结果，对止水缺陷成因进行分析，判断对建筑物结构安全、运营及外观影响，综合上述分析成果，对止水缺陷分类。5混凝土结构质量缺陷分类5.1混凝土结构质量缺陷分类 根据混凝土结构质量缺陷所处的工程部位、严重限度、对结构安全、运营及外观影响限度，混凝土结构质量缺陷分为三类。 类质量缺陷为：未达成设计或协议技术规定，但对结构安全、运营无影响、仅对外观有较小影响的混凝土结构质量缺陷。类质量缺陷为：未达成设计或协议技术规定，对结构安全、运营、外观有一定影响，经常规解决后，不影响结构正常使用和寿命的混凝土结构质量缺陷。类质量缺陷为：对结构安全、运营、外观有影响，需进行加固、补强等特殊解决，解决后，不影响结构正常使用和寿命的混凝土结构质量缺陷。5.2混凝土结构外观质量缺陷判别标准 混凝土结构外观质量缺陷判别标准见表1。表1 混凝土结构外观质量缺陷判别标准项目区域质量标准内容类类外部尺寸渠道衬砌工程宽度允许偏差30mm检测合格率6060钢筋混凝土建筑物允许偏差20mm检测合格率6060不平整度渠道衬砌工程不大于10mm/2m检测合格率6060钢筋混凝土建筑物不大于4mm/2m检测合格率6060较高速水流区v6m/s：局部突起高度12mm一般流速区v6m/s：局部突起高度25mm表面缺陷蜂窝空洞累计面积100.02m2气泡累计面积1010mm缺损掉角累计面积100.15m2注:表面缺陷面积重要涉及麻面、蜂窝、空洞、气泡、缺损、掉角、挂帘、小于1cm错台。5.3混凝土结构内部质量缺陷检查标准5.3.1混凝土结构内部质量缺陷检查标准见表2。表2 混凝土结构内部质量缺陷检查项目和标准检查项目质量标准设计龄期抗压强度渠道衬砌（或素、少筋）混凝土保证率80，最低强度值不低于设计规定的15，平均值满足设计规定钢筋混凝土保证率90，最低强度值不低于设计规定的15，平均强度值满足设计规定设计龄期抗渗性渠道衬砌（或素、少筋）混凝土抗渗试件合格率不低于80钢筋混凝土抗渗试件合格率不低于90设计龄期抗冻性渠道衬砌（或素、少筋）混凝土抗冻试件合格率不低于80钢筋混凝土抗冻试件合格率不低于905.3.2凡混凝土性能抽样检测质量达不到质量标准的或混凝土实体结构发现异常情况的，应进行专向检查（测）及专题研究，并按类质量缺陷解决。5.4混凝土结构裂缝检查判别标准 混凝土结构裂缝检查判别标准见表3表3 混凝土结构裂缝检查判别标准项目类类类渠道衬砌（或素、少筋）混凝土工程缝宽0.2mm缝长200cm缝深基本穿透结构厚度钢筋混凝土建筑物工程缝宽0.2mm缝长0.4mm缝长400cm缝深大于结构厚1/25.5混凝土结构止水缺陷检查判别标准 除满足材料各项具体标准及施工检查标准外,止水不应渗水.混凝土结构止水检查判别标准见表4表4 混凝土结构止水缺陷检查判别标准项目类类类渗水状况渗水滴水流水破损状况轻微破坏一般破损严重破损止水偏移小于10mm10mm30mm大于30mm6混凝土结构质量缺陷解决程序6.1类质量缺陷类质量缺陷,施工单位应将检查结果及解决方案,报送监理批准后,进行解决.6.2类质量缺陷 类质量缺陷,施工单位应按本规定检查(测)、分析、判断并提出解决方案，报送监理等单位，修补前需经建设、监理、设计、施工四方联合检查验收，解决修补方案需经监理批准后实行修补。6.3类质量缺陷6.3.1对需按非常规办法解决类缺陷，施工单位一方面应自查（测），并报送监理单位，监理单位组织建设、设计、施工等单位联合复查。必要时，委托有资质的设计单位，对有缺陷结构和解决后结构的安全怕进行复核。6.3.2安全复核单位在进行结构安全性复核之前，应收集相关勘测设计和相关缺陷的有关资料，具体分析混凝土结构缺陷产生因素，根据缺陷部位、产状、相对尺寸等，复核有缺陷的结构安全性，预测此后运用状况。推荐加固或返修解决方案，编制预算。监理单位收到安全复核成果后，应尽快组织设计、施工、建设等参建单位审查，解决方案经监理单位审批后，方可进行解决，整个检查、复核、解决过程在建设单位备案。7混凝土结构质量缺陷解决7.1一般原则7.1.1各种混凝土结构质量缺陷，一般应修补或解决。7.1.2混凝土结构质量缺陷解决，应满足国家、行业质量标准，还应满足设计文献及协议规定。7.1.3在满足设计规定及建筑物安全运营的前提下，混凝土结构质量缺陷解决，应以尽量少损伤母体为原则。修补材料强度、耐久性、防渗性均应高于母体原材料一个级别，与母体粘结好、无毒，保证结构整体强度和长期可靠运用，并尽也许兼顾结构外观效果。7.1.4未经工程使用验证的修补材料，需通过室内配合比实验及现场实验验证，经监理单位批准后，方可使用。对已有成功使用经验但施工单位未使用的修补材料，需进行现场工艺实验。7.1.5已发生的施工缺陷，在查明缺陷因素后，应吸取教训，改善施工条件、完善施工工艺，防止类似缺陷继续发生。7.1.6气泡、麻面、蜂窝缺陷等表面缺陷，原则上宜在拆模检查后及时解决。需对原结构进行和切槽、打磨解决的缺陷，原则上应在混凝土达成50设计强度后解决，对温度反映敏感的缺陷，应在适宜的环境和季节时解决。7.1.7结构性裂缝，应一方面消除产生裂缝因素。对因基础变形产生的上部混凝土结构裂缝，应一方面进行基础解决，然后再进行上部结构裂缝解决，对苛载敏感的结构裂缝，应一方面卸载或减少荷载后，再进行相应裂缝解决。对仍处在活动状态的裂缝，宜用柔性材料解决。7.1.8缺陷解决时应保证结构和解决人员安全。7.2混凝土结构外观质量缺陷解决7.2.1 外露钢筋头、钢管头的解决 外露非受力钢筋头、钢管头应予切除，并打磨到混凝土面以下12mm,清洗干澡后,涂环氧胶泥抹平.外露受力钢筋,原则上应结合构件外形修整一并解决.严禁沿混凝土表面采用气割方法切割外露钢筋和钢筋头.7.2.2表面麻面、蜂窝、空洞、气泡等的解决 对于表面麻面、蜂窝、空洞、气泡等混凝土结构表面质量缺陷，修补时对不符合规定的混凝土应清除松动碎块、残碴、至母体密实面，凿成斜坡，再用高压风水冲冼干净，然后涂一层界面剂，再用微膨胀预缩水泥砂浆或环氧砂浆或丙乳砂浆解决。有外观规定的表面，最后再用与母体颜色相近的丙乳砂浆收面。对于空径20mm，深度50mm的空洞，应浇筑高于母体一级标号的混凝土。7.2.3错台、挂帘解决 凡表面错台、挂帘，平整度不达标的结构表面，均应打磨至设计标准，高速水流面应作相应保护解决。7.2.4凡外部尺寸偏差大于规定规定的构件，原则上应根据外观规定，可结合相应装饰工程一并解决。7.2.5高速水流的混凝土结构外观缺陷，其解决标准见水工建筑物抗冲磨防空蚀混凝土技术规范DL/T5027-2023。7.3混凝土结构内部质量缺陷解决7.3.1混凝土结构内部质量缺陷，原则上采用灌浆法解决。灌浆材料可分别选用普通水泥浆材、超细水泥浆材、改性水泥浆材、膨胀水泥浆材、环氧类浆液等材料，并合理拟定浆液浓度、灌浆压力等灌浆参数和施工工艺。7.3.2对于拟定需要加固或特殊解决的缺陷，应进行专题论证后，严格按设计规定进行解决。当需拆除时，可采用部分或所有凿除或爆破清除，并经专门设计后进行。7.4混凝土结构裂缝解决 7.4.1对于类裂缝，视裂缝位置、对结构安全性及结构防水性、耐久性的影响限度等，进行相应表面解决。解决措施可以表面涂刷、缝口凿槽嵌缝。凿槽嵌材料一般为环氧砂浆或微膨胀预缩水泥砂浆或丙乳砂浆。7.4.2对于类裂缝，视裂缝所在部位可选用喷涂法、粘贴法、充填法和灌浆法解决。7.4.3对于类裂缝，采用相应综合补强加固或特殊解决。 补强加固方法有预应力法、粘贴钢板或玻璃钢法、粘贴碳纤维布、增长断面法与充填法和灌浆法等结合7.5混凝土结构止水缺陷解决7.5.1施工中导致的止水缺陷，应在适宜环境和季节时进行解决。7.5.2为保证施工质量，渗水和漏水部位止水解决，原则上宜将水集中引出或堵漏后再做解决。7.5.3止水缺陷解决可采用嵌填法、粘贴法、锚固法、灌浆法等方法解决，这些方法均合用于迎水面表面止水解决。8.混凝土结构质量缺陷解决检查、验收8.1一般规定缺陷解决的检查和验收，严格按照质量管理规定进行。表面缺陷解决后仍可用直接检查（测）法检查。采用灌浆解决的内部缺陷，可采用超声波等无损检查（测），必要时，可用打孔压水压气等方法检查（测）。非常规解决的混凝土结构缺陷，按已批准的设计规定检查（测）。检查（测）确认达成质量标准后，方可提请验收。8.2检查和验收标准 检查验收标准为经批准的解决方案及设计、协议文献规定的质量标准。8.3检查内容8.3.1相同部位的修补材料取样次数不少于两次。8.3.2外观质量缺陷解决，一方面检查解决基面是否达成设计规定。采用微膨胀水泥砂浆填补的，填补完毕3d后，用小锤轻击砂浆表面，声音清脆为合格，声音发哑者应凿除重补。采用环氧砂浆或丙乳砂浆填补的，填补完毕7d后，用小锤轻击砂浆表面，声音清脆为合格，声音发哑者应凿除重补。采用环氧胶泥解决的，外观检查以不出现胶泥气泡为合格。粘接实验现场取样的部位和数量由监理工程师拟定，粘接强度大于粘结强度指标或破坏面在母体混凝土上时认为合格，对拉拨实验的试样应进行描述和分析。8.3.3对于灌浆解决的内部质量缺陷，无损探伤检测时，纵波速度规定大于4000m/s。钻孔取芯检查（测）的部位和数量由监理工程师拟定，至少进行两组检查，且达成相应标准。8.3.4对于裂缝表面解决，表面凿槽时，应检查槽的深、宽是否符合设计规定，嵌缝材料是否符合设计规定。裂缝表面采用涂刷防渗或粘贴防渗材料时，检查材料性能、厚度、宽度是否符合设计规定。对于灌浆解决的裂缝，灌浆前后应采用声波检测。按相关标准对灌浆质量进行检测、分析和判断。8.3.5结构止水缺陷解决检查，除了检查止水材料是否符合设计规定外，外观重要检查是否漏水。8.4验收组织类质量缺陷由监理单位会同施工单位对解决结果进行检查及验收。类质量缺陷由监理单位组织建设、设计、施工单位，对解决结果进行检查及验收。解决及验收结果应报建设单位备案。类质量缺陷由监理单位组织建设、设计、施工单位，对解决结果进行检查及验收。解决及验收结果，建设单位备案，并报质量监督单位。8.5验收 混凝土结构质量缺陷解决后的验收工作应严格按本规定及南水北调办有关规定执行。8.6资料管理施工、监理、设计、建设等单位，应妥善保管属于各自管理范围内所有混凝土结构质量缺陷的检查（测）、复核、解决、验收等原始资料，并按有关规定存档。8.7跟踪监测对于类质量缺陷解决效果，必要时，对其结构安全性、长期运营条件，定期和不定期进行检查（测）。必要时，在结构内部或外部设立相应监测设备，对其应力、变形和工作状态进行跟踪监测。一旦发现异常现象，应立即复查，分析因素，并提出相应补救措施。对于重大或具有普遍性的混凝土结构质量缺陷，应及时总结其教训，根据南水北调中线干线工程混凝土结构特点，加强设计监理，优化施工方案，严格做好施工各环节管理工作，妥善解决工程进度与质量关系，切实做好混凝土结构质量缺陷防止和解决工作。附表1混凝土结构施工质量缺陷解决方案报审表协议名称 协议编号 承包商 标段单位工程名称分部工程名称单元工程名称单元工程编号构件名称质量缺陷部位质量缺陷简要说明拟采用解决方案简要说明附件目录报告图号计划施工时段年 月 日至 年 月 日承包人项目经理年 月 日 审批意见 监理单位 总监理工程师年 月 日附表2混凝土结构表面缺陷检查表（蜂窝、麻面、空洞、气泡、缺陷、错台、挂帘）标段 工程名称 建筑物名称 构件名称 施工单位 监理单位建筑物桩号 建筑物重要尺寸 检查时间 气温 相对湿度 荷载状况 调查人缺陷名称位置形态长cm宽cm深度（厚度、高差）备注图示附表3混凝土结构表面缺陷检查表（尺寸偏差）标段 工程名称 建筑物名称 构件名称 施工单位 监理单位建筑物桩号 建筑物重要尺寸 检查时间 气温 相对湿度 荷载状况 调查人序号部位尺 寸 偏 差备注形态长度偏差cm宽度偏差cm厚度偏差cm图示及说明附表4混凝土结构内部缺陷检查表标段 工程名称 建筑物名称 构件名称 施工单位 监理单位建筑物桩号 建筑物重要尺寸 检查时间 气温 相对湿度 荷载状况 调查人混凝土抗压强度（MPa）混凝土抗冻性混凝土抗渗性备注设计强度抗压强度保证率最低实验值平均值无损检测试成果损伤测试成果强度评价设计抗冻等级混凝土冻融现象抗冻性评价设计抗渗等级 止水形态及渗水现象抗渗性评价说明附表5混凝土结构裂缝检查表标段 工程名称 建筑物名称 构件名称 施工单位 监理单位建筑物桩号 建筑物重要尺寸 检查时间 气温 相对湿度 荷载状况 调查人裂缝编号裂缝位置走向缝宽mm缝长m缝深cm结构断面尺寸裂缝类型初步分析渗水状况溶蚀物质备注垂直水平斜角环向图示及说明附表6混凝土结构止水缺陷检查表标段 工程名称 建筑物名称 构件名称 施工单位 监理单位建筑物桩号 建筑物重要尺寸 检查时间 气温 相对湿度 荷载状况 调查人序号部位止 水备注止水材料破损形态渗水状态止水偏差（mm）图示及说明条文说明1.2本规定合用范围涉及，南水北调中线干线工程中渠道衬砌工程、素混凝土工程、钢筋混凝土工程、预应力混凝土等现浇混凝土工程和预制混凝土工程。5.1混凝土结构质量缺陷等级划分 混凝土结构质量缺陷等级划分，是南水调中线工程混凝土结构质量缺陷解决中一个重要环节，缺陷等级划分标准既要符合国家和水电行业的有关规定，满足设计和协议规定，又要有较强的针对性，还要具有可操作性，由于国家和水电行业在混凝土结构缺陷上尚无等级划分的具体规定，更无适合薄壁结构缺陷的具体标准，在执行过程中必然会出现许多问题，需要在实践中不断修改完善。5.2混凝土结构外观质量缺陷判别标准，参照水电水利基本建设工程单元工程质量等级评估标准DL/T5113.1-2023（第一部分：土建工程）（以下检查评估标准）和SDJ249.2-88标准，外观质量缺陷评估合格率小于70时为不合格项。1）表面平整度：鉴于南水北调中线工程水流流速不高，以水工建筑物抗冲磨防空蚀混凝土技术规范DL/T5027-2023中速状态（水流空化数为0.6-0.35）的规定，突体高度控制12mm作为本工程较高流速区不平整度的规定，对于一般流速区（水流空化数为0.6）混凝土表面仅提出局部突体高度25mm,结合水电水利基本建设工程单元工程质量等级评估标准SDJ249.2-88相应外观质量评估中不平整度规定制定。2）混凝土表面缺陷面积：根据评估标准SDJ249.2-88,累计面积超过总面积5者得分为零，因此，面积超过总面积5定位缺陷判别标准。3）单个蜂窝孔洞面积：根据评估标准DL/T5113.1-2023,参考三峡质量标准汇编程（二）TGPS.T规定，单个蜂窝孔洞面积不超过0.1m2，深度不超过骨料最大粒每径，考虑到南水北调工程多为薄壁结构，接单个蜂窝空洞面积不超过骨料最大粒径4cm规定而提出的分类标准。4）气泡直径：尚未查阅到有关规定，考虑到工程中的确需要，根据工程实际气泡大小并参照对单个蜂窝孔洞的规定，提出分类标准。5）缺损掉角面积：根据评估标准DL/T5113.1-2023，参考三峡质量标准汇编（二）TGPS.T规定，混凝土结构重要部位不允许出现缺损掉角现象，其他部位可少量缺损掉角，提出下列缺损掉角判别标准。5.3混凝土结构内部质量缺陷检查标准，根据评估标准DL/T5113.1-2023（第一部分：土建工程）规定，按许可应力法设计的混凝土结构混凝土抗压强度保证率不得小于80，按极限状态法设计的钢筋混凝土结构的混凝土抗压强度保证率不得小于90。考虑到南水北调中线工程重要有渠道工程和各类建筑物组成的特点，制定南水北凋渠道衬砌（或素、小筋）混凝土抗压强度保证率80，最低实验值不低于设计规定的15，平均值满足设计规定；钢筋混凝土抗压强度保证率90，最低实验值不低于设计规定的15，平均值满足设计规定。评估标准DL/T5113.1-2023规定：达成或超过设计抗渗标号的混凝土为合格混凝土。达成80设计抗冻指标的混凝土为合格混凝土。5.4混凝土裂缝检查判别标准水工混凝土结构设计规范SL/T191-96，和SDT-78关于混凝土允许裂缝宽度，见下表。工作环境钢筋混凝土结构构件预应力混凝土结构构件短期荷载组合长期荷载组合冷拉、级钢筋碳素钢丝、刻痕钢丝、钢绕线、热解决和冷轧带肋钢筋类室内正常环境0.4mm0.35mm短期0.2mm长期组合0.15mm一般不允许出现裂缝类长期处在水下0.3mm0.25mm一般不允许出现裂缝一般不允许出现裂缝类水位变动区0.25mm0.20mm一般不允许出现裂缝严格规定不出现裂缝类有严重侵蚀破坏0.15mm0.10mm严格规定不出现裂缝严格规定不出现裂缝三峡质量标准汇编（二）TGPS.T规定项目类别表面缝宽mm缝长mm缝深cm缝深占总厚比钢筋混凝土薄壁构件0.250100cm30cm1/40.20.3mm100200cm30100cm1/20.30.4mm200400cm100200cm3/4构件厚或贯穿0.4cm400cm
