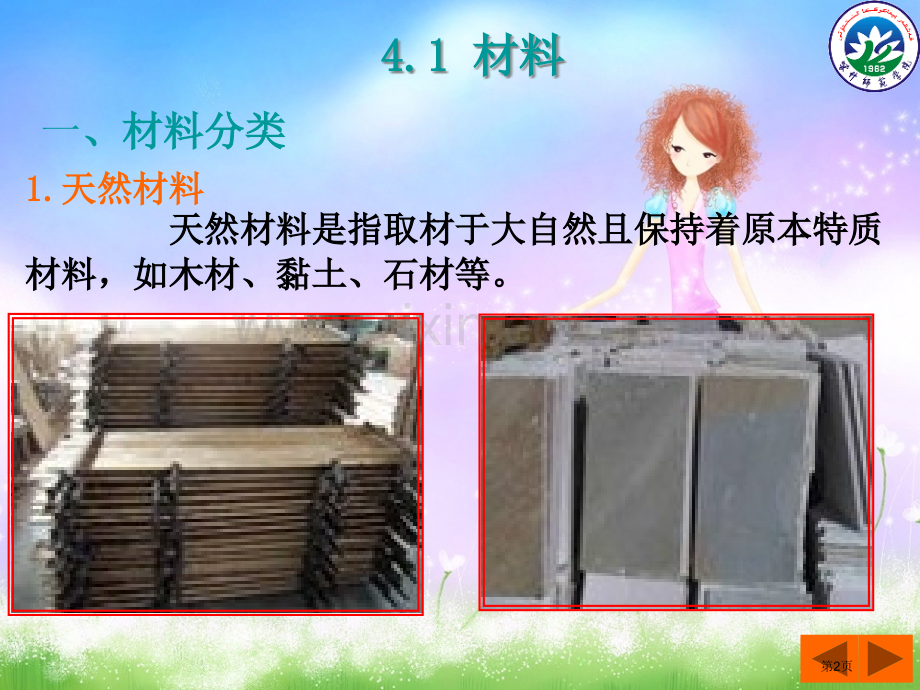

第四章第四章 展现设计结果展现设计结果4.1 材料材料4.2 工具与设备工具与设备4.3 工艺常识工艺常识4.4 原型与模型制作原型与模型制作普通高中课程标准试验教科书普通高中课程标准试验教科书通用技术通用技术-必修必修1 1第1页4.1 4.1 材料材料一、材料分类、材料分类1.1.天然材料天然材料 天然材料是指取材于大自然且保持着原本特质天然材料是指取材于大自然且保持着原本特质材料，如木材、黏土、石材等。材料，如木材、黏土、石材等。第2页2.合成材料合成材料 合成材料又称人造材料，是人为把不一样物质经化合成材料又称人造材料，是人为把不一样物质经化学方法或聚合作用而成材料，其特质与原料不一样，如学方法或聚合作用而成材料，其特质与原料不一样，如塑料、玻璃、钢铁等。塑料、玻璃、钢铁等。4.1 4.1 材料材料第3页4.1 4.1 材料材料3.混合材料混合材料 混合材料是天然材料与合成材料综合，如胶合混合材料是天然材料与合成材料综合，如胶合板、纸、混纺料等。混合材料会保持部分原来特质。板、纸、混纺料等。混合材料会保持部分原来特质。第4页二、材料性能二、材料性能 材料性能能够分为物理性能、化学性能和加工性能材料性能能够分为物理性能、化学性能和加工性能等。在机械制造、建筑等工程领域和家俱、日用具等制等。在机械制造、建筑等工程领域和家俱、日用具等制造行业，材料物理性能与设计工作关系甚为亲密。我们造行业，材料物理性能与设计工作关系甚为亲密。我们先来了解材料几个基本物理性能。先来了解材料几个基本物理性能。1.1.强度强度 强度是指材料承受外力而不被破坏能力。依据受力强度是指材料承受外力而不被破坏能力。依据受力种类不一样分为以下几个：种类不一样分为以下几个：抗压强度抗压强度材料承受压力能力。材料承受压力能力。抗拉强度抗拉强度材料承受拉力能力。材料承受拉力能力。抗弯强度抗弯强度材料对致弯外力承受力。材料对致弯外力承受力。抗剪强度抗剪强度材料承受剪切离得能力。材料承受剪切离得能力。4.1 4.1 材料材料第5页2.2.弹性弹性 弹性是指材料承受外力作用是改变了形状，当外力弹性是指材料承受外力作用是改变了形状，当外力消失后又能恢复原来形状能力。经典例子如橡皮筋、弹消失后又能恢复原来形状能力。经典例子如橡皮筋、弹簧。实际，很多材料如塑料、金属、木材等都含有一定簧。实际，很多材料如塑料、金属、木材等都含有一定弹性。弹性。3.3.韧性韧性 韧性是指材料抗冲击震动性能。比如，玻璃韧性很韧性是指材料抗冲击震动性能。比如，玻璃韧性很差，易被敲碎。差，易被敲碎。4.4.硬度硬度 硬度是指材料抵抗刮削、切割或磨损能力。比如，硬度是指材料抵抗刮削、切割或磨损能力。比如，制作切削工具用钢材，其硬度就比较高。制作切削工具用钢材，其硬度就比较高。4.1 4.1 材料材料第6页5.5.延展性延展性 延展性是指材料接收折、锻、压等外力，被改变形延展性是指材料接收折、锻、压等外力，被改变形状或被延伸，而材料没有遭受破坏性能。比如，铝延展状或被延伸，而材料没有遭受破坏性能。比如，铝延展性好，能够压制成盘、碗等，而木材则不能。性好，能够压制成盘、碗等，而木材则不能。6.6.其它其它 材料含有物理性能还有耐久性、传热性、导电性等。材料含有物理性能还有耐久性、传热性、导电性等。各种常见材料性能，在各行各业各种常见材料性能，在各行各业设计手册设计手册或或材料材料手册手册等工具书中都有详细介绍，需要时可随时去查阅。等工具书中都有详细介绍，需要时可随时去查阅。4.1 4.1 材料材料第7页三、几个惯用材料介绍三、几个惯用材料介绍（一）木材（一）木材 木材由树木加工而成，是被广泛使用传统材料。这木材由树木加工而成，是被广泛使用传统材料。这种天然材料含有质朴表现力，做成物品也富有些人性味。种天然材料含有质朴表现力，做成物品也富有些人性味。木材种类繁多，各种木材性能差异很大，有较硬，木材种类繁多，各种木材性能差异很大，有较硬，有较软，有软硬适中；有韧性好，有则较脆；有易收缩有较软，有软硬适中；有韧性好，有则较脆；有易收缩变形，有性状稳定性好。变形，有性状稳定性好。4.1 4.1 材料材料第8页1.1.质地较软木材质地较软木材（1 1）杉木，又叫沙木。木质较软，木纹顺直，较疏，轻）杉木，又叫沙木。木质较软，木纹顺直，较疏，轻易加工。在杉木板上钉钉子，木板不易开裂。杉木还含易加工。在杉木板上钉钉子，木板不易开裂。杉木还含有变性很小特点。杉木这些性能使它成为良好木工用材，有变性很小特点。杉木这些性能使它成为良好木工用材，被广泛用于建筑和家俱制作中，比如做房屋门窗、屋架、被广泛用于建筑和家俱制作中，比如做房屋门窗、屋架、桌椅面板等，都很适合。但这类较软木材其强度也就差桌椅面板等，都很适合。但这类较软木材其强度也就差一些，故不宜用于做经常受磨损和强度要求较高构建。一些，故不宜用于做经常受磨损和强度要求较高构建。另外，杉木木节硬而脆，选料时应尽可能避开大木节另外，杉木木节硬而脆，选料时应尽可能避开大木节。（2 2）松木。有许多品种，其中有性能很好，像杉木一样）松木。有许多品种，其中有性能很好，像杉木一样易加工，变形小。如红松、白松等、是很好软质木材，易加工，变形小。如红松、白松等、是很好软质木材，被广泛用于建筑、家俱、乐器制造行业。被广泛用于建筑、家俱、乐器制造行业。4.1 4.1 材料材料第9页2.2.软硬适中木材软硬适中木材（1 1）樟木。木质比杉木硬一些，强度也比杉木好。其木）樟木。木质比杉木硬一些，强度也比杉木好。其木纹改变多样，比较美观。樟木纹理结构较细密，韧性好，纹改变多样，比较美观。樟木纹理结构较细密，韧性好，也轻易加工，而且它有一股樟脑香气，能防虫蛀，是制也轻易加工，而且它有一股樟脑香气，能防虫蛀，是制作家俱上等木料之一。用樟木做家俱每个构件都适当，作家俱上等木料之一。用樟木做家俱每个构件都适当，缺点是变形。缺点是变形。（2 2）槠木，又叫株木。木质与樟木相近，但韧性不及樟）槠木，又叫株木。木质与樟木相近，但韧性不及樟木，也是常见家俱用材。木，也是常见家俱用材。（3 3）梓木。木纹顺直，纹理均匀，木材变形极小，是上）梓木。木纹顺直，纹理均匀，木材变形极小，是上等中硬度木材，在要求较精巧木制品中常被采取。等中硬度木材，在要求较精巧木制品中常被采取。4.1 4.1 材料材料第10页3.3.人造板材人造板材（1 1）胶合板，又叫夹板。它是将一根大圆木切成薄板，）胶合板，又叫夹板。它是将一根大圆木切成薄板，然后将数块薄板叠加在一起胶合，在经高温高压制成，然后将数块薄板叠加在一起胶合，在经高温高压制成，三层叠起来较三夹板，五层叠起来叫五夹板，以这类推。三层叠起来较三夹板，五层叠起来叫五夹板，以这类推。（2 2）其它人造板。惯用有纤维板、刨花板等。这类板）其它人造板。惯用有纤维板、刨花板等。这类板材是将树枝或零头碎料等木质原料经过削片、蒸煮、干材是将树枝或零头碎料等木质原料经过削片、蒸煮、干燥、筛选、拌胶等一系列处理，在经过高温高压而制成。燥、筛选、拌胶等一系列处理，在经过高温高压而制成。（3 3）饰面板。它是在人造板一个表面在进行某种涂覆）饰面板。它是在人造板一个表面在进行某种涂覆处理而制成。经过处理表面色泽光亮，耐磨耐高温，且处理而制成。经过处理表面色泽光亮，耐磨耐高温，且含有漂亮纹理和色彩，可产生很好装饰效果。用饰面板含有漂亮纹理和色彩，可产生很好装饰效果。用饰面板做成制品表面不需要涂漆。做成制品表面不需要涂漆。4.1 4.1 材料材料第11页（二）金属材料（二）金属材料 金属材料能够分为金属材料能够分为黑色金属（含铁金属）和有色黑色金属（含铁金属）和有色金属（不寒铁金属）金属（不寒铁金属）两大类。两大类。黑色金属主要有黑色金属主要有铸铁、低碳钢、中碳钢、高碳铸铁、低碳钢、中碳钢、高碳钢、工具钢、高速钢、不锈钢等；钢、工具钢、高速钢、不锈钢等；有色金属主要有有色金属主要有铝、铝、铜、铅、锌等。铜、铅、锌等。4.1 4.1 材料材料第12页 金属材料品种牌号很多，能够经过添加不一金属材料品种牌号很多，能够经过添加不一样成份冶炼成各种含有特殊性能合金，还能够经样成份冶炼成各种含有特殊性能合金，还能够经过热处理方法使一些金属性能按希望目标改进，过热处理方法使一些金属性能按希望目标改进，使得金属材料群体含有性能广泛而优良特点。因使得金属材料群体含有性能广泛而优良特点。因而，它在机械制造、航空航天、水陆交通、国防、而，它在机械制造、航空航天、水陆交通、国防、建筑、家电及其它日用具等各行业、各领域都得建筑、家电及其它日用具等各行业、各领域都得到广泛应用。到广泛应用。4.1 4.1 材料材料第13页 各种金属材料在出厂前大都会做成不一样型材，即各种金属材料在出厂前大都会做成不一样型材，即其断面呈各种标准形状，以方便各种不一样用途使用。比其断面呈各种标准形状，以方便各种不一样用途使用。比如圆形、管形、方形、直角形、工字形、槽形、板形、丁如圆形、管形、方形、直角形、工字形、槽形、板形、丁字形等。字形等。4.1 4.1 材料材料（三）塑料（三）塑料 塑料是当代广泛使用人造材料，是一个石油化工产塑料是当代广泛使用人造材料，是一个石油化工产品。有品。有热塑性塑料热塑性塑料和和热固性塑料热固性塑料两大类。两大类。第14页 热塑性塑料物态改变是可循环。加热时，固热塑性塑料物态改变是可循环。加热时，固态塑料会软化、溶解而变为液态；冷却时，又会态塑料会软化、溶解而变为液态；冷却时，又会恢复到原来形态和硬度。这类塑料不易制作高温恢复到原来形态和硬度。这类塑料不易制作高温材料物品，仅能够做普通日用具和建筑用具，如材料物品，仅能够做普通日用具和建筑用具，如瓶类包装材料、水管等。瓶类包装材料、水管等。热固性塑料物态改变不可循环，原料加热后热固性塑料物态改变不可循环，原料加热后变为液体，可倒入模具成型，冷却后凝固成一定变为液体，可倒入模具成型，冷却后凝固成一定形状，而不能恢复到原来状态。这类塑料可做成形状，而不能恢复到原来状态。这类塑料可做成机械零件、座椅、工具手柄、电器壳体等。机械零件、座椅、工具手柄、电器壳体等。4.1 4.1 材料材料第15页四、设计时怎样选材四、设计时怎样选材 设计材料选择必须考虑材料本身特征与设计产品设计材料选择必须考虑材料本身特征与设计产品相适应，还要考虑材料与人、环境有机联络。选择材相适应，还要考虑材料与人、环境有机联络。选择材料时，考虑关键点以下。料时，考虑关键点以下。（1 1）材料固有特征必须满足设计产品）材料固有特征必须满足设计产品使用功效、使使用功效、使用寿命用寿命等要求。等要求。产品使用功效和寿命是最基本，也是主要设计要产品使用功效和寿命是最基本，也是主要设计要求。所以，首先必须考虑材料固有特征能实现产品功求。所以，首先必须考虑材料固有特征能实现产品功效，材料耐久性能确保产品使用寿命。在以前提下考效，材料耐久性能确保产品使用寿命。在以前提下考虑其它问题才有意义。虑其它问题才有意义。4.1 4.1 材料材料第16页（2 2）材料公艺性应方便设计产品，实现制造结构，并材料公艺性应方便设计产品，实现制造结构，并有利于优化生产加工工艺过程。有利于优化生产加工工艺过程。产品制造结构对应着制造工艺，如模铸、冲压、弯产品制造结构对应着制造工艺，如模铸、冲压、弯折或切削等。要考虑材料工艺性适应制造要求，并在可折或切削等。要考虑材料工艺性适应制造要求，并在可能前提下优先选择工艺难度小和成本低材料。能前提下优先选择工艺难度小和成本低材料。（3 3）材料质感与设计产品造型特点、民族和地域特征、）材料质感与设计产品造型特点、民族和地域特征、文化艺术品味等设计格调相协调，以实现很好外观效果。文化艺术品味等设计格调相协调，以实现很好外观效果。（4 4）有安全性等特殊要求产品或零部件选材要按照相）有安全性等特殊要求产品或零部件选材要按照相关标准选取。比如医院一些电疗设备中与病人接触部位，关标准选取。比如医院一些电疗设备中与病人接触部位，其表面应选择绝缘且抗静电材料。其表面应选择绝缘且抗静电材料。4.1 4.1 材料材料第17页（5 5）在满足设计要求基础上，优先选择资源丰富、价格）在满足设计要求基础上，优先选择资源丰富、价格低廉、有利于环境保护材料。低廉、有利于环境保护材料。（6 6）注意市场调研，了解消费者对选材期望，并在合理）注意市场调研，了解消费者对选材期望，并在合理前提下尽可能满足消费者需求。同时注意发挥新材料优前提下尽可能满足消费者需求。同时注意发挥新材料优势为设计服务。势为设计服务。（7 7）重视人类社会可连续发展标准，设计选材时应研究）重视人类社会可连续发展标准，设计选材时应研究产品整个生命周期对自然环境影响，要尽可能降低对环产品整个生命周期对自然环境影响，要尽可能降低对环境污染和破坏，降低对资源浪费，充分考虑材料回收、境污染和破坏，降低对资源浪费，充分考虑材料回收、再生和重复利用，以节约资源和保护环境。再生和重复利用，以节约资源和保护环境。4.1 4.1 材料材料第18页4.24.2工具与设备工具与设备一、木工工具及设备一、木工工具及设备 在我们周围，处处能够看到木制品。木工是社会广在我们周围，处处能够看到木制品。木工是社会广泛需要一个技术工种。泛需要一个技术工种。（一）木工手工工具介绍（一）木工手工工具介绍锯子锯子:锯子是用来把木料锯断或锯锯子是用来把木料锯断或锯开工具。锯子有各种，按其主开工具。锯子有各种，按其主要用途能够分为橫锯、竖锯和要用途能够分为橫锯、竖锯和挖锯；按锯齿大小能够分为粗挖锯；按锯齿大小能够分为粗齿锯、中齿锯、和细齿锯（适齿锯、中齿锯、和细齿锯（适于比较细致锯割）；按其形状于比较细致锯割）；按其形状分则有框锯和板锯。分则有框锯和板锯。第19页刨子刨子:刨子是用来对木材表面进行刨削，使其光滑、刨子是用来对木材表面进行刨削，使其光滑、平直工具。刨子也有各种，最惯用是平刨。平直工具。刨子也有各种，最惯用是平刨。平刨是平刨是用于刨出木料表面。平刨按刨身长短可分为长、中、用于刨出木料表面。平刨按刨身长短可分为长、中、短三种，刨身越长，越能将材料刨得平直。通常使短三种，刨身越长，越能将材料刨得平直。通常使用较多是中刨。用较多是中刨。除平刨外，还有用于刨削各种异形刨子，如刨除平刨外，还有用于刨削各种异形刨子，如刨凹槽槽刨，刨圆弧内圆刨和外圆刨，刨阶梯面止口凹槽槽刨，刨圆弧内圆刨和外圆刨，刨阶梯面止口刨以及用于刨削各种曲面形状外圆刮刨和内圆刮刨。刨以及用于刨削各种曲面形状外圆刮刨和内圆刮刨。4.24.2工具与设备工具与设备第20页凿子凿子:凿子有平凿和凿子有平凿和圆凿等，主要用于圆凿等，主要用于凿削榫眼或其它局凿削榫眼或其它局部形状铲削。凿榫部形状铲削。凿榫眼平凿按宽窄不一眼平凿按宽窄不一样分为各种规格，样分为各种规格，普通按凿眼宽度需普通按凿眼宽度需要来选取适当规格要来选取适当规格凿子。凿子。4.24.2工具与设备工具与设备第21页4.24.2工具与设备工具与设备其它工具其它工具:斧头用来砍削木料，在斧头用来砍削木料，在需要去掉较多毛料时使用，需要去掉较多毛料时使用，钻子用来钻孔。惯用钻子有钻子用来钻孔。惯用钻子有牵钻和弓摇钻两种。弓摇钻牵钻和弓摇钻两种。弓摇钻适合用于钻较大孔。两种钻适合用于钻较大孔。两种钻子都能够经过更换钻头来改子都能够经过更换钻头来改变钻孔大小。木料钻孔也能变钻孔大小。木料钻孔也能够使用手电钻和车床钻。够使用手电钻和车床钻。木工使用量具主要有钢木工使用量具主要有钢卷尺、直尺、直角尺等。画卷尺、直尺、直角尺等。画线工含有木工铅笔、木工圆线工含有木工铅笔、木工圆规、划线规、墨斗等。规、划线规、墨斗等。第22页（二）木工惯用基本设备（二）木工惯用基本设备 木工最基本设备是木工凳或工作台，都是木料制成，木工最基本设备是木工凳或工作台，都是木料制成，有工作台上装有扳钳装置，能够用来牢靠地夹持工件。有工作台上装有扳钳装置，能够用来牢靠地夹持工件。另外，另外，钻孔机、带锯床、平刨机、木工车床等，也钻孔机、带锯床、平刨机、木工车床等，也是木工惯用机械设备。是木工惯用机械设备。4.24.2工具与设备工具与设备第23页二、钳工工具及设备二、钳工工具及设备 钳工是机械制造行业中很主要一个工种，它主要利钳工是机械制造行业中很主要一个工种，它主要利用手工工具对金属工件进行加工，其操作很灵活，能够用手工工具对金属工件进行加工，其操作很灵活，能够完成各种机械加工所不便完成一些工作，所以应用十分完成各种机械加工所不便完成一些工作，所以应用十分广泛。广泛。（一）钳工手工工具及量具（一）钳工手工工具及量具1.1.惯用画线工具及其使用方法惯用画线工具及其使用方法4.24.2工具与设备工具与设备（1）画针画针。画针用。画针用4mm6mm钢丝制成，尖端磨钢丝制成，尖端磨锐淬火。画针使用方法是将锐淬火。画针使用方法是将画针倾斜画针倾斜2025，尖端紧，尖端紧靠尺端面，均匀用力，一次靠尺端面，均匀用力，一次画准。画准。第24页（2 2）画规画规。画规在画线工作中用途很多，可画圆或圆。画规在画线工作中用途很多，可画圆或圆弧、等分角及量取尺寸等。钳工用画规有普通画规和弧、等分角及量取尺寸等。钳工用画规有普通画规和弹簧画规，惯用是普通画规。弹簧画规，惯用是普通画规。画规用中碳钢或工具钢制成，两脚尖端经过淬火画规用中碳钢或工具钢制成，两脚尖端经过淬火硬化。使用时，作为旋转中心一脚应加以较大压力，硬化。使用时，作为旋转中心一脚应加以较大压力，另一脚以较轻压力在工件表面上画出圆弧，这么可使另一脚以较轻压力在工件表面上画出圆弧，这么可使中心不滑移。中心不滑移。4.24.2工具与设备工具与设备第25页（3）样冲。样冲有工具钢制成，并经过淬火硬化。普）样冲。样冲有工具钢制成，并经过淬火硬化。普通画线后要用样冲在线条上冲出小而均匀冲眼，方便通画线后要用样冲在线条上冲出小而均匀冲眼，方便于观察。钻孔或画圆弧时也用样冲冲出圆心，便于钻于观察。钻孔或画圆弧时也用样冲冲出圆心，便于钻头或画规尖对准圆心。头或画规尖对准圆心。4.24.2工具与设备工具与设备第26页（4 4）直角尺直角尺。直角尺是用中碳钢制成，两条直边之间含。直角尺是用中碳钢制成，两条直边之间含有较准确有较准确9090角。直角尺是惯用测量工具，画线时用作角。直角尺是惯用测量工具，画线时用作画垂直线或平行线导向工具，也能够用来找正工件在平画垂直线或平行线导向工具，也能够用来找正工件在平台上垂直位置。台上垂直位置。2.2.手锤与錾子及其基本使用方法手锤与錾子及其基本使用方法4.24.2工具与设备工具与设备（1）手锤手锤。手锤又叫榔头，是惯。手锤又叫榔头，是惯用敲击工具，由锤体和锤把组成。用敲击工具，由锤体和锤把组成。锤体用碳素工具钢制成并淬火处锤体用碳素工具钢制成并淬火处理，锤把用硬而不脆木料做成。理，锤把用硬而不脆木料做成。其规格用垂体重量大小来表示，其规格用垂体重量大小来表示，如如0.25Kg、0.5Kg、1Kg等。等。第27页（2 2）錾子錾子。錾子用碳素工具钢锻成，其切削部分磨成刀。錾子用碳素工具钢锻成，其切削部分磨成刀刃形状，并经过热处理使其到达较高硬度。有扁錾、尖刃形状，并经过热处理使其到达较高硬度。有扁錾、尖錾和油槽錾三种：錾和油槽錾三种：扁錾主要用于錾削平面，去除毛刺扁錾主要用于錾削平面，去除毛刺和分割板料等；和分割板料等；尖錾主要用于錾削沟槽及分割曲线形尖錾主要用于錾削沟槽及分割曲线形板料；板料；油槽錾主要用于錾削平面或曲面上油槽。油槽錾主要用于錾削平面或曲面上油槽。4.24.2工具与设备工具与设备第28页3.锉刀及其使用锉刀及其使用（1）锉刀结构有）锉刀结构有锉身和锉柄锉身和锉柄两部分组成，各部位名称两部分组成，各部位名称以下列图：以下列图：（2）锉刀种类。锉刀按其用途不一样，可分为）锉刀种类。锉刀按其用途不一样，可分为普通钳普通钳工锉、整形锉和异形锉三类。工锉、整形锉和异形锉三类。4.24.2工具与设备工具与设备第29页 普通钳工锉按其断面形状不一样，分为平锉、方普通钳工锉按其断面形状不一样，分为平锉、方锉、三角锉、半圆锉和圆锉等锉、三角锉、半圆锉和圆锉等5 5种。种。异形锉是用来锉削工件特殊表面用，有刀口锉、异形锉是用来锉削工件特殊表面用，有刀口锉、扁三角锉、椭圆锉、圆肚锉等。扁三角锉、椭圆锉、圆肚锉等。整形锉又叫什锦锉或组锉，因分组配置各种断面形状整形锉又叫什锦锉或组锉，因分组配置各种断面形状小锉而得名，主要用于修整工件上细小部分，通常以小锉而得名，主要用于修整工件上细小部分，通常以5 5把、把、6 6把、把、8 8把、把、1010把、把、1212把为一组。把为一组。（3 3）锉刀选择。每种锉刀都有一定用途，应依据被锉）锉刀选择。每种锉刀都有一定用途，应依据被锉削工件表面形状和大小选取锉刀断面形状和长度。选削工件表面形状和大小选取锉刀断面形状和长度。选择不妥，不能充分发挥它效能，甚至会过早丧失锉削择不妥，不能充分发挥它效能，甚至会过早丧失锉削能力。能力。4.24.2工具与设备工具与设备第30页4.24.2工具与设备工具与设备4.攻丝工具及其使用攻丝工具及其使用 手工攻丝惯用工含有手工攻丝惯用工含有手用丝锥和攻丝绞手手用丝锥和攻丝绞手。第31页 手用丝锥。手用丝锥是加工内螺纹工具，用碳素手用丝锥。手用丝锥是加工内螺纹工具，用碳素手用丝锥。手用丝锥是加工内螺纹工具，用碳素手用丝锥。手用丝锥是加工内螺纹工具，用碳素工具钢或合金工具钢制成，有普通丝纹锥、圆柱管螺工具钢或合金工具钢制成，有普通丝纹锥、圆柱管螺工具钢或合金工具钢制成，有普通丝纹锥、圆柱管螺工具钢或合金工具钢制成，有普通丝纹锥、圆柱管螺纹丝锥和圆锥管螺纹丝锥。丝锥表面有开槽外螺纹，纹丝锥和圆锥管螺纹丝锥。丝锥表面有开槽外螺纹，纹丝锥和圆锥管螺纹丝锥。丝锥表面有开槽外螺纹，纹丝锥和圆锥管螺纹丝锥。丝锥表面有开槽外螺纹，由工作部分和柄部所组成。工作部分又由切削部分和由工作部分和柄部所组成。工作部分又由切削部分和由工作部分和柄部所组成。工作部分又由切削部分和由工作部分和柄部所组成。工作部分又由切削部分和校正部分组成。切削部分呈圆锥形，有尖锐切削刃，校正部分组成。切削部分呈圆锥形，有尖锐切削刃，校正部分组成。切削部分呈圆锥形，有尖锐切削刃，校正部分组成。切削部分呈圆锥形，有尖锐切削刃，切削负荷由多个切削刃分担，校正部分有完整牙形，切削负荷由多个切削刃分担，校正部分有完整牙形，切削负荷由多个切削刃分担，校正部分有完整牙形，切削负荷由多个切削刃分担，校正部分有完整牙形，主要是用于修光和校正切削部分已切出螺纹，含有导主要是用于修光和校正切削部分已切出螺纹，含有导主要是用于修光和校正切削部分已切出螺纹，含有导主要是用于修光和校正切削部分已切出螺纹，含有导向作用。柄部为圆柱形，末端为方榫，供夹持并传递向作用。柄部为圆柱形，末端为方榫，供夹持并传递向作用。柄部为圆柱形，末端为方榫，供夹持并传递向作用。柄部为圆柱形，末端为方榫，供夹持并传递扭矩。扭矩。扭矩。扭矩。4.24.2工具与设备工具与设备第32页 手用丝锥由两支组成一套，分别叫头锥和二锥，手用丝锥由两支组成一套，分别叫头锥和二锥，两支丝锥大径、中径和小径相同，只是切削部分锥角两支丝锥大径、中径和小径相同，只是切削部分锥角和长度不一样。头锥锥角要小些，切削部分长一些，和长度不一样。头锥锥角要小些，切削部分长一些，约有约有6个不完整牙型，方便开始攻丝时轻易切入。二锥个不完整牙型，方便开始攻丝时轻易切入。二锥切削角要大些，切削部分也要短些，只有两个不完整切削角要大些，切削部分也要短些，只有两个不完整牙型。攻盲孔螺纹时，两支丝锥应交替使用，以确保牙型。攻盲孔螺纹时，两支丝锥应交替使用，以确保加攻螺纹有效长度。攻通孔螺纹时，只用头锥就可一加攻螺纹有效长度。攻通孔螺纹时，只用头锥就可一次攻成。次攻成。4.24.2工具与设备工具与设备第33页 （2 2）攻丝绞手。绞手使用来夹持丝锥工具，惯用有普通）攻丝绞手。绞手使用来夹持丝锥工具，惯用有普通绞手和丁字绞手两类。每类绞手又分为固定式和可调式绞手和丁字绞手两类。每类绞手又分为固定式和可调式两种。两种。4.24.2工具与设备工具与设备第34页（3 3）攻丝方法以下。）攻丝方法以下。4.24.2工具与设备工具与设备第35页5.5.套丝工具及其使用套丝工具及其使用 套丝工具包含套丝工具包含板牙板牙和和板牙架板牙架。4.24.2工具与设备工具与设备第36页 板牙。板牙俗称板牙。板牙俗称“钢板钢板”，多用高速钢制成，多用高速钢制成，形状与圆螺母相同，只是在靠近螺纹处钻了几个形状与圆螺母相同，只是在靠近螺纹处钻了几个排屑孔，以形成切削刃。圆板牙外圆表面有排屑孔，以形成切削刃。圆板牙外圆表面有4个锥个锥坑，其中两个对心锥坑用于传递扭矩；另两个偏坑，其中两个对心锥坑用于传递扭矩；另两个偏心锥坑在板牙磨损后用于调整板牙尺寸。圆板牙心锥坑在板牙磨损后用于调整板牙尺寸。圆板牙由切削部分和校正部分组成。切削部分是板牙两由切削部分和校正部分组成。切削部分是板牙两端有切削锥角部分，当一端磨损后，可换另一端端有切削锥角部分，当一端磨损后，可换另一端使用。板牙中间一段是校正部分。主要起导向和使用。板牙中间一段是校正部分。主要起导向和修正作用。修正作用。4.24.2工具与设备工具与设备第37页 板牙架。又叫圆板牙绞手，板牙架是板牙架。又叫圆板牙绞手，板牙架是 用于用于安装板牙进行套丝工具，也能够在板牙磨损后调安装板牙进行套丝工具，也能够在板牙磨损后调整板牙尺寸。整板牙尺寸。套丝操作。套丝时，板牙断面应与圆杆轴线套丝操作。套丝时，板牙断面应与圆杆轴线垂直。开始转动板牙架时，要稍加压力，当板牙垂直。开始转动板牙架时，要稍加压力，当板牙切入圆杆切入圆杆2 23 3牙时，应检验器垂直度。垂直度符牙时，应检验器垂直度。垂直度符合要求后，在继续起丝。此时只需要用双手均匀合要求后，在继续起丝。此时只需要用双手均匀转动板牙架，让板牙自然切入，直到套丝完成。转动板牙架，让板牙自然切入，直到套丝完成。4.24.2工具与设备工具与设备第38页 套丝过程中要经常反转，方便断屑和排屑。套丝过程中要经常反转，方便断屑和排屑。套丝时，普通加切削液，这么能够提升套丝质量套丝时，普通加切削液，这么能够提升套丝质量和延长板牙寿命。和延长板牙寿命。套丝前，应将圆杆端部倒角，方便板牙顺利切入。套丝前，应将圆杆端部倒角，方便板牙顺利切入。4.24.2工具与设备工具与设备第39页（二）钳工惯用基本设备（二）钳工惯用基本设备钳工惯用基本设备有钳工惯用基本设备有钳台、虎钳、砂轮和钻床等。钳台、虎钳、砂轮和钻床等。1.1.钳台钳台 钳台又称钳桌，是钳工专用工作台，用于安装虎钳钳台又称钳桌，是钳工专用工作台，用于安装虎钳并放置工件、工具。并放置工件、工具。2.2.虎钳虎钳 虎钳是用来夹持工件，有台虎钳、机用平口钳及手虎钳是用来夹持工件，有台虎钳、机用平口钳及手虎钳等。台虎钳固定在钳台上，机用平口钳放在钻床等虎钳等。台虎钳固定在钳台上，机用平口钳放在钻床等机床工作台上夹持工件，手虎钳则用于夹持轻巧小工件，机床工作台上夹持工件，手虎钳则用于夹持轻巧小工件，并用手把持。并用手把持。4.24.2工具与设备工具与设备第40页 虎钳使用注意事项：虎钳使用注意事项：在钳台上安装虎钳时，应在钳台上安装虎钳时，应使固定钳身钳口工作面处于钳台边缘之外，这么便于使固定钳身钳口工作面处于钳台边缘之外，这么便于夹持长条形工件，强力作业时，应使作用力朝向固定夹持长条形工件，强力作业时，应使作用力朝向固定钳身，以免过多增加丝杆螺母负荷；钳身，以免过多增加丝杆螺母负荷；夹持工件时用夹持工件时用手扳紧即可，不得用加力杆和敲击，以免损坏丝杆、手扳紧即可，不得用加力杆和敲击，以免损坏丝杆、螺母，同时工件夹紧程度要适当，注意预防夹伤工件螺母，同时工件夹紧程度要适当，注意预防夹伤工件表面；表面；虎钳在钳台上要固定牢靠，同时扳紧锁紧螺虎钳在钳台上要固定牢靠，同时扳紧锁紧螺钉，不用于锤敲击活动钳身。钉，不用于锤敲击活动钳身。4.24.2工具与设备工具与设备第41页3.3.砂轮机砂轮机 砂轮机主要用来磨削錾子、钻头等工具或刀具，砂轮机主要用来磨削錾子、钻头等工具或刀具，也能够用来修磨小型零件。砂轮机是一个高速旋转也能够用来修磨小型零件。砂轮机是一个高速旋转设备，使用时应遵受操作规程，注意安全。设备，使用时应遵受操作规程，注意安全。4.4.钻床钻床 钻床是对工件进行钻孔、扩孔、锪孔、绞孔和钻床是对工件进行钻孔、扩孔、锪孔、绞孔和攻丝等操作设备，有台钻、立钻、摇臂钻攻丝等操作设备，有台钻、立钻、摇臂钻3 3种。在钳种。在钳工场地广泛使用是台钻。工场地广泛使用是台钻。4.24.2工具与设备工具与设备第42页 台钻床使用注意事项：台钻床使用注意事项：正确选取与钻孔相适应钻正确选取与钻孔相适应钻头，并保持钻头尖锐；头，并保持钻头尖锐；工件应夹持牢靠，在钻孔出处工件应夹持牢靠，在钻孔出处预先用样冲打孔窝；预先用样冲打孔窝；钻孔时，轴向压力不要过大，当钻孔时，轴向压力不要过大，当电钻转速下降时应减小压力，当钻孔将要钻穿时，也要电钻转速下降时应减小压力，当钻孔将要钻穿时，也要降低轴向压力；降低轴向压力；使用前先空转一下，检验电钻运转是使用前先空转一下，检验电钻运转是4.24.2工具与设备工具与设备第43页4.3 4.3 工艺常识工艺常识一、什么是工艺一、什么是工艺 工艺是生产过程中程序、方法和技巧，它表达了生工艺是生产过程中程序、方法和技巧，它表达了生产活动中技术和知识产活动中技术和知识 经验，而且把这种表达分解落实经验，而且把这种表达分解落实到了每道工序、每个操作步骤。所以，它是确保生产顺到了每道工序、每个操作步骤。所以，它是确保生产顺利实施，提升产品质量和生产效率有效伎俩。在技术性利实施，提升产品质量和生产效率有效伎俩。在技术性较强生产部门，技术人员会将产品生产工艺制订成技术较强生产部门，技术人员会将产品生产工艺制订成技术文件，以指导生产实施。文件，以指导生产实施。各行业都有其自有生产工艺。一定技术总会又有一各行业都有其自有生产工艺。一定技术总会又有一定工艺相适应。比如机械加工技术有机械加工工艺，金定工艺相适应。比如机械加工技术有机械加工工艺，金属材料热处理技术有热处理工艺，木工有木工工艺，钻属材料热处理技术有热处理工艺，木工有木工工艺，钻共有钻工工艺。共有钻工工艺。第44页二、工艺普通过程二、工艺普通过程 工艺过程是将原料转换成设计产品过程。不一样材工艺过程是将原料转换成设计产品过程。不一样材料、不一样产品工艺过程有所不一样。普通说来，工艺料、不一样产品工艺过程有所不一样。普通说来，工艺过程含有以下步骤。过程含有以下步骤。1.1.备料备料 依据设计要求，选择产品零件所需适当材料，包依据设计要求，选择产品零件所需适当材料，包含材料品种、规格、质地和数量等。同时准备产品所需含材料品种、规格、质地和数量等。同时准备产品所需元器件、标准件、辅助材料等。元器件、标准件、辅助材料等。2.2.形成坯件形成坯件 这是零件制作初步。形成零件坯件方法通常有铸这是零件制作初步。形成零件坯件方法通常有铸造法、铸造法、冲压法、焊接法、下料法等，视详细要造法、铸造法、冲压法、焊接法、下料法等，视详细要求选取。求选取。4.3 4.3 工艺常识工艺常识第45页3.3.零件加工零件加工 这是形成零件成品过程，这一过程以产品这是形成零件成品过程，这一过程以产品内容和材料特征等详细情况而可能包括多个工种内容和材料特征等详细情况而可能包括多个工种工艺，其中包含检测工艺。工艺，其中包含检测工艺。有产品，其坯件零件加工是一次完成，比如有产品，其坯件零件加工是一次完成，比如一些冲压制品、服装制品等。一些冲压制品、服装制品等。4.4.部件制作部件制作 较复杂产品往往是由多个部件组合而成，所较复杂产品往往是由多个部件组合而成，所以要先制作部件，部件制作包含将零件装配成部以要先制作部件，部件制作包含将零件装配成部件和不见加工、检测。件和不见加工、检测。4.3 4.3 工艺常识工艺常识第46页5.5.装配装配 将全部零部件装配成设计产品过程。此过将全部零部件装配成设计产品过程。此过程主要包括装配工艺和检测工艺。程主要包括装配工艺和检测工艺。6.6.表面涂饰表面涂饰 按要求进行表面涂饰。有零部件可能在工按要求进行表面涂饰。有零部件可能在工艺过程中已经完成涂饰要求，有产品可能无需艺过程中已经完成涂饰要求，有产品可能无需表面涂饰或由其它装饰要求。总之，这一步骤表面涂饰或由其它装饰要求。总之，这一步骤是产品工艺过程结束。至此，产品成品，进入是产品工艺过程结束。至此，产品成品，进入包装步骤。包装步骤。4.3 4.3 工艺常识工艺常识第47页三、惯用工艺介绍三、惯用工艺介绍 工艺种类繁多，这里主要介绍一下加工制造领域惯工艺种类繁多，这里主要介绍一下加工制造领域惯用工艺，了解一下它们主要特点及用途，以帮助我们知用工艺，了解一下它们主要特点及用途，以帮助我们知道怎样选择工艺。这对于今后深入学习和实践设计都是道怎样选择工艺。这对于今后深入学习和实践设计都是很有必要。很有必要。1.1.木工工艺木工工艺 木工工艺包含锯割、刨削、凿削、砍削、钻削等加木工工艺包含锯割、刨削、凿削、砍削、钻削等加工方法，钉联接、榫联接、胶联接、活动联接等方法，工方法，钉联接、榫联接、胶联接、活动联接等方法，以及画线、测量、制作等方面一些操作方法，是用于一以及画线、测量、制作等方面一些操作方法，是用于一切木制品生产制作。迴转体木制品可用木工车床制作。切木制品生产制作。迴转体木制品可用木工车床制作。4.3 4.3 工艺常识工艺常识第48页2.2.钳工工艺钳工工艺 钳工工艺包含锯、锉、錾、刮、研、钻孔、钳工工艺包含锯、锉、錾、刮、研、钻孔、攻丝、套丝等加工方法和铆接、黏接、螺栓联接攻丝、套丝等加工方法和铆接、黏接、螺栓联接等联接方法，以及画线、测量、按照各种配合方等联接方法，以及画线、测量、按照各种配合方式将零件装配成整体方法等，主要适合用于机械式将零件装配成整体方法等，主要适合用于机械制造和装配、机械维修以及不便进行机床加工各制造和装配、机械维修以及不便进行机床加工各种金属加工制作。种金属加工制作。3.3.机械加工工艺机械加工工艺 机械加工工艺是使用各类机床设备及对应工机械加工工艺是使用各类机床设备及对应工具和专用夹具对各种零件所进行加工工艺，其种具和专用夹具对各种零件所进行加工工艺，其种类主要有：类主要有：4.3 4.3 工艺常识工艺常识第49页4.3 4.3 工艺常识工艺常识车工工艺车工工艺主要应用于使用车床加工迴转体零主要应用于使用车床加工迴转体零件，如轴套类零件。件，如轴套类零件。刨工工艺刨工工艺主要应用于使用刨床加工零件平面，主要应用于使用刨床加工零件平面，如平板、机身床面等。如平板、机身床面等。镗工工艺镗工工艺主要应用于使用镗床加工零件内圆主要应用于使用镗床加工零件内圆孔，如箱体类零件内圆孔等。孔，如箱体类零件内圆孔等。铣工工艺铣工工艺主要应用于使用铣床加工各种异形主要应用于使用铣床加工各种异形或凹槽等，如齿轮齿面、零件键槽。或凹槽等，如齿轮齿面、零件键槽。磨工工艺磨工工艺主要应用于使用磨床对零件表面精主要应用于使用磨床对零件表面精加工。加工。第50页4.4.焊接工艺焊接工艺 焊接工艺是利用高温和焊接材料分离零件融焊接工艺是利用高温和焊接材料分离零件融合在一起形成整体制造方法，主要适合用于各种合在一起形成整体制造方法，主要适合用于各种金属框、架等结构联接，如桥梁、房屋等钢架，金属框、架等结构联接，如桥梁、房屋等钢架，钢板焊接机械零件，自行车车架，等等。钢板焊接机械零件，自行车车架，等等。5.5.铸造工艺铸造工艺 铸造工艺是将铁或其它金属溶化成液体，浇铸造工艺是将铁或其它金属溶化成液体，浇注入一定型腔中，已取得一定形状零件制造方法，注入一定型腔中，已取得一定形状零件制造方法
