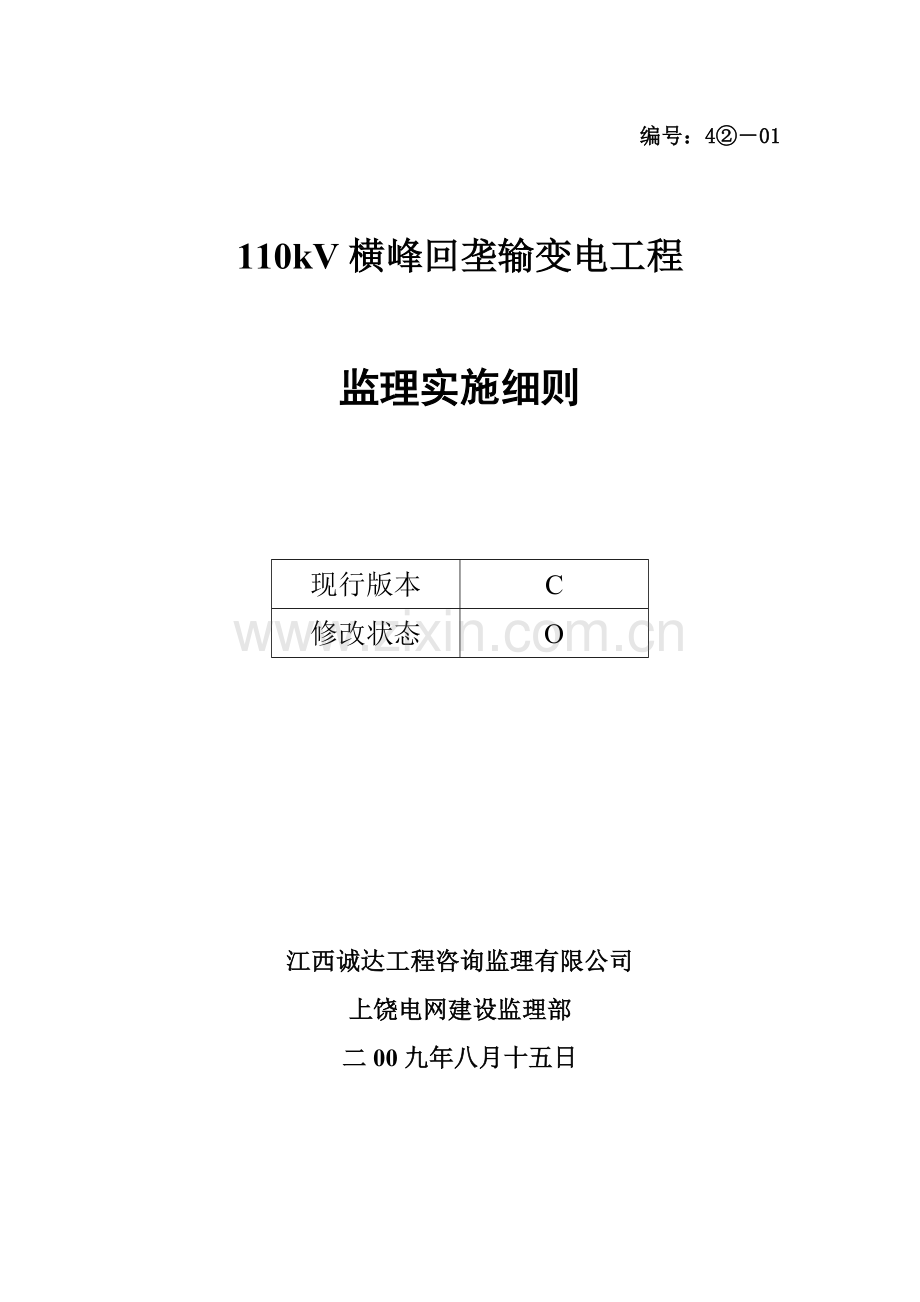

110KV横峰回垄输变电工程监理实施细则.doc

编号：4②－01

110kV横峰回垄输变电工程

监理实施细则

现行版本
C
修改状态
O

江西诚达工程咨询监理有限公司
上饶电网建设监理部
二00九年八月十五日

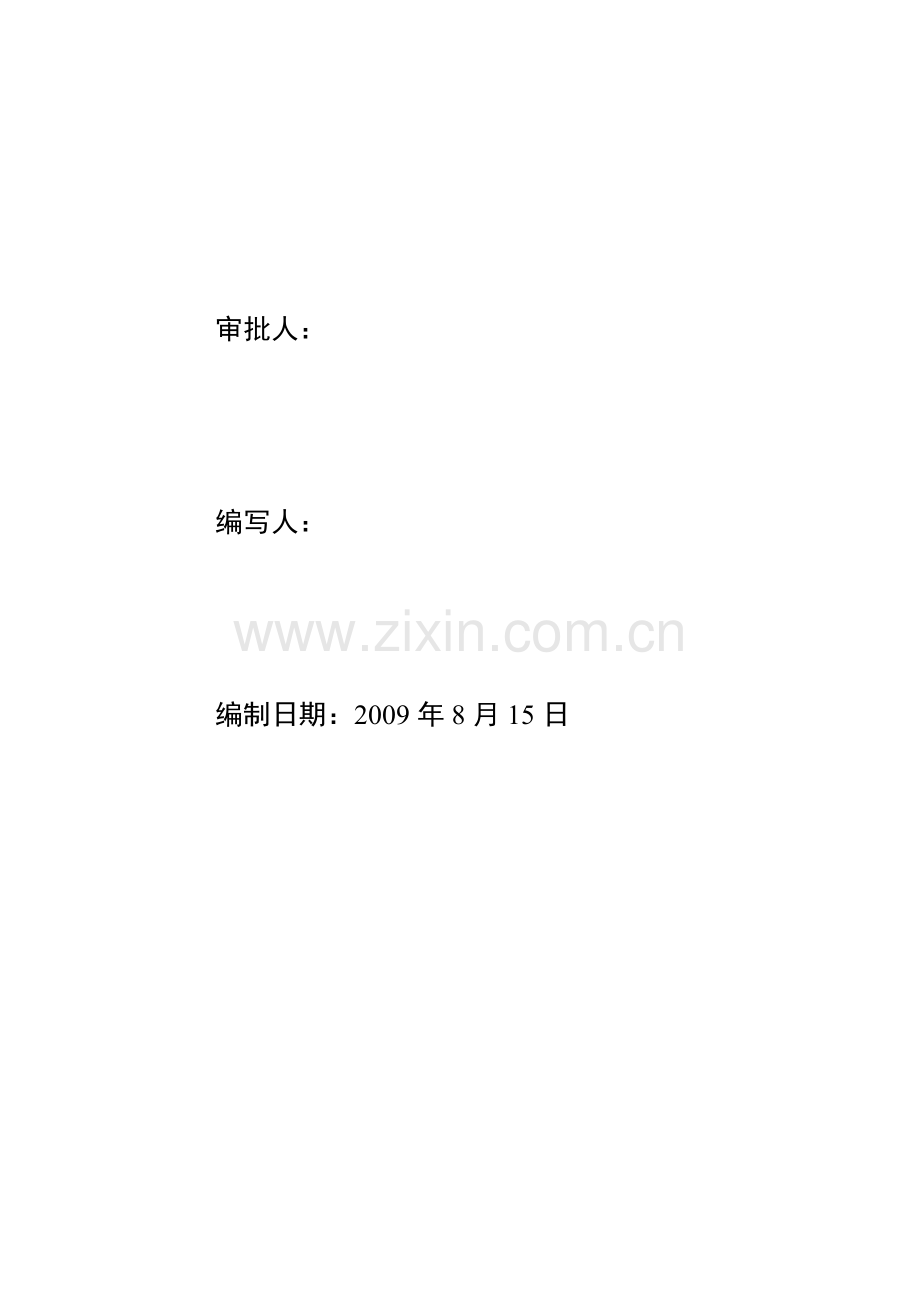

审批人：

编写人：

编制日期：2009年8月15日

目 录

1. 专业工程的特点――――――――――――――――――――――（.1.）2. 监理工作流程――――――――――――――――――――――― （.2.）
3.本工程特点―――――――――――――――――――――――――（.5.）
4.监理工作方法及措施――――――――――――――――――― （.5）
5.监理工作制度――――――――――――――――――――――― （.6.）
6.施工阶段监理流程表――――――――――――――――――― （.7.）流程表1：开工报告审批控制程序―――――――――――――（.8.）流程表2：施工阶段质量控制程序―――――――――――――（.9.）
流程表3：施工阶段安全控制程序―――――――――――――（.10.）
流程表4：施工阶段进度控制程序―――――――――――――（.11.）
流程表5：施工阶段投资控制程序―――――――――――――（.12.）
流程表6：工程竣工监理控制程序―――――――――――――（.13.）
流程表7：合同管理服务程序――――――――――――――――（.14.）
流程表8：工程变更程序―――――――――――――――――――（.15.）
流程表9：工程停、复工程序――――――――――――――――（.16.）
流程表10：旁站监理工作程序―――――――――――――――（.17.）
流程表11：信息管理服务程序―――――――――――――――（.18.）
附件1：线路工程监理工作质量控制点――――――――――（.19.）
附件2：变电站土建监理工作质量控制点―――――――――（.20.）
附件3：变电站设备安装监理工作质量控制点――――――（.21.）
附件3：变电站土建监理工作质量控制点―――――――――（.22.）
附件3：变电站土建监理工作质量控制点―――――――――（.23.）

一、专业工程的特点
1.1 建设规模
1.1.1 110/10kV二级电压接入系统，本期建设容量为40MVA的主变压器1台，远期3台。
1.1.2 110kV出线本期2回，远期4回。
1.1.3 10kV出线本期10回，远期30回。
1.1.4 无功补偿装置本期2×3000kvar，远期6×3000kvar。
1.2 电气主接线
1.2.1 110kV进线分布在两端母线上，分段间隔采用一组隔离开关，预留断路器分段位置。
1.2.2 10kV本期采用单母线接线，配置分段间隔的刀闸柜；远期采用单母线分段接线方式。
1.3 主要电气设备选择
1.3.1 主变压器选用三项双绕组冷式有载调压变压器，容量比为100/100，接线组别：YN,D11，电压分接头为115±8×1.25%/10.5kV，选用真空调压开关。
1.3.2 110kV断路器：选用单柱单断口SF6断路器，配弹操机构，额定短路开断电流取31.5kA；110kV隔离开关：选用GW4型，配电动操作机构及构支架；主变中心点隔离开关：选用GW13型，配电动操作机构及钢支架；110kV电流互感器：选用SF6-110六氟化硫型，配5个次级线圈。
1.3.3 110Kv电压互感器均选用电容式。
1.3.4 10kV开关柜选用KYN型户内金属铠装中置式开关柜，主变及电容器配VD4型或等同合资断路器，其他配VS1型或等同断路器，弹操一体化机构。
1.3.5 所用变选用2×80kVA干式变压器，安装在10kV开关柜内，其中一台暂用于外接电源接入作为备用。
1.3.6 无功补偿选用10kV框架式电容器成套装置。
1.3.7 低压配电柜选用3面智能柜。
1.3.8 110KV主母线选择LGJ-300/35导线，10KV母线选用2×(TMY-100×10)型热缩矩形母排。
1.3.9 变电所户外设备泄露比距按31mm/kV考虑。
1.4 总体布置及配电装置选型
总平面参照省电力公司典型设计110KV-A-2模块，采用其中的110KV及10KV子模块。110KV采用户外中型布置、10KV配电装置室、继电器室采用“一”型配电综合室布置。10kV配电装置室采用户内双列布置，电缆出线。
1.5 电气二次
1.5.1变电站按无人值班变电站设计，采用分层分布式综合自动化系统，配置一套图像监控系统、火灾报警系统，及二次防雷、二次防护系统。
1.5.2 主变保护、110kV线路保护、10kV线路保护均采用微机保护，其中主变保护测控、110kV线路保护测控组屏安装在主控室内，10kV保护测控装置分散安装在相应的10kV开关柜上。
1.5.3 110kV线路和主变110kV侧配故障录波插件，不另设故障录波器屏。
1.5.4 小电流接地选线功能由微机保护装置及计算机监控系统实现，不另配接地选线装置。低周减载装置在综自系统内一并考虑。
1.5.5 全站配置一套微机防护闭锁装置，设后台机。
1.5.6 直流系统选用高频开关电源，配4×10A充电模块及200Ah免维护蓄电池一组，通讯电源与控制电源共用，配通讯电源用的变换器2块（DC220V/48V 2×20A），后台机用的逆变模块1个（DC220V/AC220V 3Kva）。
1.5.7 远动、电压及无功自动调节在综合自动化系统内一并考虑。
1.5.8 计量按省电力公司及上饶公司电能计量系统要求配置电能表，计量电流互感器要满足计量精度要求。
1.6 系统通信
OPGW光缆由110KV峰虹线破口接入回垄变，在回垄变配置一台SDH光通信设备，容量为STM-4，回垄变—地调配置1对PCM设备，回垄变配置一套综合配线柜，型号为MDF200回、DDF60系统、ODF96芯，回垄变配置一台直流转换电源，容量为4×25A。
变电站配置电信程控电话一部。
1.7 土建部分
主变压器采用户外布置，110kV采用户外中型布置，10kV配电装置采用户内双列布置，电缆出线。110kV户外设备均采用钢支架。变电站总用地面积3750㎡，为单层框架结构。
1.8 通风、消防、水工、防雷与接地
1.8.1 通风：采用自然通风形式和机械通风相结合。10kV配电装置室采用低噪音轴流风机通风并设置通风窗，其余房间采用自然通风。
1.8.2 消防：主变消防采用推车式干粉灭火器和消防砂池并配置消防铲，主控室、高压室选用干粉灭火器，室外设置一处消防间和消防砂池。
1.8.3 给水接入城市自来水网。
1.8.4 防雷与接地：为防止直击雷，在变电站设置2根避雷针，针高40米。为防止雷击过电压对电气设备的危害，在各级母线、110kV进线和10kV母线及出线柜上装设氧化锌避雷器。110kV进线避雷线引入站内与主线接地网连接。
1.9 龟峰至虹桥110kV破口进回垄工程
1.9.1 路径：从110kV龟峰至虹桥线路47#-48#间破口接入回垄变电站。本工程线路全长2×3.0KM，破口点单回0.33KM。
1.9.2 气象条件：采用江西典型Ⅱ类气象区。
1.9.3 导、地线选型及防振措施：导线选用LGJ-150/25型钢芯铝绞线，地线二根配16芯OPGW复合光缆，防振采用防振锤。
1.9.4 绝缘配合及防雷接地：按D级污秽区域考虑，爬电比距按4.8cm/kV考虑，采用FXBW4-110/100复合绝缘子，防雷、接地按设计要求。
1.9.5 杆塔与基础：按设计意见。
1.9.6 导线对地交叉跨越及导线对通信线路的影响、防护按设计意见。
1.10工程参建单位
建设单位：上饶供电公司
设计单位：上饶海源电力勘测设计有限公司
施工单位：江西省海源建设工程有限公司
监理单位：江西诚达工程咨询监理有限公司
2　监理工作流程
2.1 工程施工准备阶段的控制管理（应认真审查工程开工条件）
2.1.1 施工许可证、已获政府主管部门批准。
2.1.2 施工组织设计，施工方案已获总监理工程师批准。
2.1.3 承包单位的资质证书、营业执照、安全资格证书已申报，特殊工种人员上岗证已获验证。
2.1.4 承包单位现场管理人员已到位，机具、施工人员已进场，主要材料、构配件、设备已经监理文件验证和实物检验，施工机械和试验设备已检验，能满足工程需要。
2.1.5 进场道路、电、水及通信等设施已满足开工要求。
2.1.6 承包单位已进行施工安全技术交底，施工测量成果已报验。
2.1.7 专业监理工程师审查承包单位报送的工程开工报审表及以上相关资料，具备开工条件时，由总监理工程师签发，并报建设单位。（附流程表1：开工报告审批控制程序）。
2.2 施工过程的质量管理
2.2.1 各分项，分部工程开工前，督促施工单位对施工人员进行技术交底。
2.2.2 根据工程特点，按监理作业明细表设置的W、H、S监控点，在施工中进行监理。在施工过程中严格执行事前、事中、事后质量控制，对重点、关键工序进行重点检查验收和进行跟踪旁站监理。
2.2.3 施工过程中，重点控制工序质量，检查各项施工记录，隐蔽工程要及时监理检验签证。
检查施工中是否按照规范、标准、设计图纸、工程要求施工，未经监理人员签字认可，不得进入下道工序的施工。对未达到质量要求的，要及时通知施工单位整改，情节严重的监理下发《工程暂停令》。
责成施工单位停工整改，整改项目经监理监督并复验符合质量要求后填报工程复工报审表，经总监理工程师签署后承包单位可继续施工。
2.2.4 建立现场巡视检查制度，着重对质量通病方面的检查。搜集工程质量信息，发现工程质量问题，及时以“监理工作联系单”或“监理工程师通知单”通知施工单位，限期整改。（附流程表2：施工阶段质量控制程序）。
2.3　施工过程的安全控制
2.3.1　监理应当认真审查施工组织设计中的安全技术措施或者专项施工方案，是否符合工程建设强制性标准。
2.3.2　分项、分部工程动工前，督促施工单位对施工人员进行安全技术交底，重大的运输方案、起吊方案以及特殊线路跨越方案，要有专项安全技术措施方案，经监理审查报建设单位批准后实施。现场监理人员参加安全技术交底。
2.3.3　现场监理工程师按批准的施工方案，认真检查动工前现场的各项准备工作，包括施工负责人（指挥）、安全监护人、施工人员配备等到位、工器具到位而且完好（尤其要检查受力部件的完好性），才准予进行施工。
2.3.4　施工过程中，现场监理工程师发现存在安全事故隐患的，应当要求施工单位整改；情况严重的，应当要求施工单位暂时停止施工，并及时报告建设单位。施工单位拒不整改或者不停止施工的，应当及时向有关主管部门报告。
2.3.5　监理应当督促施工单位做好现场施工安全管理工作，经常巡迴检查各项安全措施落到实处。
2.3.6　施工阶段安全控制程序（附流程表3）
2.4　施工阶段进度控制程序（附流程表4）
2.5　施工阶段投资控制程序（附流程表5）
2.6　工程竣工验收及移交
2.6.1 工程竣工时，承包单位应将施工记录、工程质量检查验收评定记录表，分部、单位工程质量检查验收评定表及汇总表等资料和《工程竣工报验单》一并报送监理单位审核。监理组织进行工程竣工予验收。
监理对施工单位报审的俊工资料和现场工程质量检验存在的问题和缺陷发送《监理工程师通知单》，督促施工单位整改，并复验合格。
2.6.2 工程竣工予验收合格后，由总监理工程师签署施工单位报送的《工程竣工报验单》与竣工资料一并报建设单位组织工程验收，并在此基础上向建设单位提出《工程质量评估报告》。
2.6.3 工程竣工验收时，发现的工程质量问题由施工单位进行消缺。经监理、建设单位复检确认后同意竣工。
2.6.4 工程竣工验收合格后，参加验收的建设单位、监理单位，承包单位应会签《工程竣工验收签证书》；承包单位报建设单位和监理单位《工程移交申请报告》，由建设单位和监理单位签署《工程移交证书》。工程自《工程移交证书》生效之日起，工程进入保修阶段，工程施工阶段监理任务就此结束，工程委托监理合同终止。（附流程表6：工程竣工监理控制程序）。
2.7 施工阶段监理工作的其他流程表
2.7.1流程表7：合同管理服务程序
2.7.2流程表8：工程变更程序
2.7.3流程表9：工程停、复工程序
2.7.4流程表10：旁站监理工作程序
2.7.5流程表11：信息管理服务程序
3　监理工作控制点及目标值
3.1监理工作控制要点
3.1.1 线路工程监理工作质量控制点(见附件1)
3.1.2 变电站土建监理工作质量控制点（见附件2）。
3.1.3 变电站安装监理工作质量控制点（见附件3）。
3.2　工程质量目标值
3.2.1 工程质量监理目标：
3.2.2 线路工程质量合格率达100%。力争单位工程试后总评为优良级；
变电站分项,分部工程质量合格率100%，力争单位工程试后总评为优良级；
3.2.3工程安全目标
杜绝重大设备和重伤及以上人身事故,控制轻伤事故率在3‰以下.
3.2.4 工程投资控制目标：
控制在施工合同的承包价款内。
3.2.5 建设工程进度目标：
3.2.6 职业健康安全、环境管理目标：加强危险源，环境因素辨别力度，控制在符合最新的法规要求以内。
控制在承包单位与建设单位签订的施工合同工期内。
工程竣工验收合格参加验收的各方签署竣工验收报告和工程移交证书，建设工程进入保修阶段。
4　监理工作方法及措施
4.1 监理工作方法
4.1.1 监理人员应遵守“严格控制、积极参与、监帮结合、热情服务”的方法。
4.1.1.1 严格控制：就是坚持监理程序的规范性，加强监理的针对性，确保监理的深度和力度，实现工程监理目标。
4.1.1.2 积极参与：工程建设所有事项，参建单位为完成工程建设任务的一切举措，监理均应积极提出建议和意见，以提高工程建设效益。
4.1.1.3 监帮结合：在严格监理的同时，尽可能帮助承包单位提高工程质量和综合效益，提高管理和操作人员的素质和技术工艺水平。
4.1.1.4 热情服务：在监理中。以“理”为主，服务于监理之中。
4.1.2 监理人员坚守现场的各个施工工地，发现施工质量和安全问题及时指导纠正，积极配合施工。
4.2 监理工作措施
4.2.1 建立现场巡视检查制度着重对质量、安全方面的检查。
4.2.2 建立工程监理部安全检查制度，工程项目设监理安全员。
4.2.3 工程质量、安全施工应贯彻“预防为主”的原则，具体措施如下：
4.2.3.1 坚持做到没有施工方案措施不开工；
4.2.3.2 坚持现场无安全措施不施工；
4.2.3.3 坚持特殊工种无证人员不准上岗；
4.2.3.4 坚持不准不合格的材料、构配件、设备用于工程；
4.2.3.5 坚持上道工序未经验收合格，下道工序不准施工；
4.2.3.6 坚持技术资料不齐全、不正确、不工整、不验收。
5　监理工作制度
5.1 本监理部的人员，必须严格遵守我公司制订的章程、监理工作守则和其他各项规章制度。
5.2 监理人员在施工阶段的监理工作中，必须做到下列几项规定；
5.2.1 关于监理工作现场记录的规定；
5.2.2 关于监理日志内容的规定；
5.2.3 关于监理工作联系单和监理工程师通知单的规定；
5.2.4 关于学习、工作会议、工作汇报的规定；
5.3 监理人员应遵守“忠诚服务、恪守职责、公正廉洁、信誉至上”的职业道德。自觉地抵制不正之风。监理人员要不断提交监理业务水平。工作过程中要虚心听取各方面提出的工作建议和意见，不断总结，以提高自身素质。
5.4 监理人员要努力学习和掌握经济合同法，提高合同意识，按照“以法律为绳，以合同为核心”的原则办事和处理问题，做好本职工作。
5.5 坚持标准，公正和科学管理，努力实现顾客的愿望。
6.施工阶段监理工作流程表

流程表1：
开工报告审批控制程序

承包单位提出开工申请

专业监理工程师审核和查验

进场道路、水电通讯等已满足开工
施工人员进场，主要材料已落实
承包单位管理人员到位、机具、
施工组织设计、施工方案
所必须的材料、构配件、安装设备
资质证书、施工安全许可证
承包单位及构配件生产单位的
工程管理、施工质量保证、安全措施到位
开工前各种手续已办妥

承包单位修改和补充

报建设单位
总监理工程师签发开工报告

承包单位开工

流程表2：
施工阶段质量控制程序
审批开工申请，下达开工令

承包单位申报分部分项
工程方案
承包单位申报材料/设备/构配件合格证复验单

监理审核资料、实物检验及抽验
不合格 不合格
分部分项工程施工
加倍复试或换材料

施工试验及监理取样

缺陷整改

分项工程隐蔽检验
附：
1隐蔽单、预验单
2质量保证资料：
3施工记录验评表
4其他检测和试验报告

填分项工程报验单

监理审查资料、现场检验、分项工程合格签证

进入下道工序施工

分部工程动工

分部工程完成
附：
分项（隐蔽）工程报验单和分项工程检验证书。

缺陷整改
填报分部工程报验单

监理资料审查、现场检验

监理签证工程质量验证资料

流程表3：
施工阶段安全控制程序

施工准备阶段
承包单位　　
制定施工安全技术措施
建立安全保证体系

制定特殊施工安全技术措施　
建立安全管理制度

安全保证体系
安全管理制度
施工安全技术措施
特殊施工安全技术措施

施工组织设计(方案)报审
承包单位

N
建立安全检查制度
项目监理机构
建立安全监察体系
项目监理机构
总监/专业监理工程师审核确认
项目监理机构

存在问题下发监理工程师通知单要求整改　
项目监理机构
工程开工报审
承包单位

进入施工阶段
承包单位
监督实施
项目监理机构
对安全严重失控时，责令停工整顿　
项目监理机构总监

定期组织的安全大检查　
项目监理机构
当发生重大事故时，参与事故调查和处理　
项目监理机构

施工结束

流程表4：
施工阶段进度控制程序
确定工程总工期目标，项目监理机构编制一级网络计划

承包单位在开工前提交施工组织设计及施工进度计划

申报　　　　　　　　　否
项目监理机构专业监理工程师审核

承包单位分阶段提交详细　　　　　　　　　　　　　　　计划和变更计划　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　分阶段编制二级网络计划　

专业监理工程师审核
申报 否
责成承包单位采取措施　

实　　　施

重大变更报　　　　　　　　　　　　　　　　　　　　　　　建设单位　
专业监理工程师对实际进度 与计划进度比较　

否

按计划执行
可

流程表5：
施工阶段投资控制程序

签订监理合同　
建设单位、监理单位

工程款支付申请表　
承包单位
施工图纸会审　
建设、设计、承包单位、项目监理机构

专业监理工程师审核　　　　　　　　　　　　　　　　　　　　　　　　　　　　工程款支付申请表
总监签发工程款支付证书　

申报已完分项　　　　　　　　　　　　　　　　　　　　　　　　　　　工程报验申请
承包单位
工程变更及工　　　　　　　　　　　　　　　　　　　　　　　　　程量申请
承包单位

否
审核计量(合格工程量)
专业监理工程师
认可审核申请
专业监理工程师
否
是
是

索赔申请
承包单位

否
索赔审批
专业监理工程师审核索赔资料
总监签署费用索赔审批表
报送建设单位
付款

是

流程表6：
工程竣工监理控制程序

竣工工程已经 三级自检合格
承包单位填报工程竣工报验单
(A10表)
质量保证体系资料
工程施工技术记录资料
工程质量验评表
项目监理机构总监组织竣工预验

总监组织专业监理工程师审查竣工资料
总监组织监理人员和有关单位专业人员(必要时)对工程质量进行检查(抽查)

在预验收中发现的问题向承包
单位发送监理工程师通知单

整改完毕并经自检合格
承包单位整改

承包单位向项目监理机构报送监理 工程师通知回复单要求监理单位复查

复检不合格
总监签署工程竣工报验单
监理人员复检合格

监理单位技术 负责人审核签字
向建设单位提交工程质量评估报告

项目监理机构
参加竣工验收

对存在的问题
建设单位组织工程竣工验收

项目监理机构
政府质量监督部门检查

流程表7：
合同管理服务程序

合同风险条款分析
合同条款的更换说明
合同条款的延期说明
合同投资变化分析

条款分门别类归纳、存放、检索

合同的分类登录

建立合同数据档案
合同分析
网络分析

图表解释合同
合同执行监督管理
合同事件、时间、成本网络
流程图解释合同
质量检查表
来往信函、文件及会议记录解释

索赔与反索赔管理
继续执行合同
正常 不正常
(详见四级网络索赔服务程序)

参与处理合同纠纷

合同结束

合同资料整理、建档

流程表8：
工程变更程序

设计单位提出工程 变更 (含编制的设 计变更文件)
建设单位(项目法人)提出工程变更
承包单位提出工程变 更
项目监理 机构提出 工程变更

项目监理机构 总监/专业监理 工程师审查
项目监理机构 总监/专业监理 工程师审查
项目监理机构 总监/专业监理 工程师审查

建设单位
(项目法人)
审 查
建设
（项目
法人）
单位
建设单位(项目法人)审 查
建设单位
(项目法人)
审 查
有关单
位会审
有关单
位会审
必要时 必要时 必要时 必要时

设计单位编制设计变更文件
设计单位编制设计变更文件

设计单位编制设计变更文件

项目监理机构
项目监理机构

项目监理机构
项目监理机构

承包单位实施
承包单位实施

承包单位实施
承包单位实施

流程表9：
工程停、复工程序
建设单位
总监签发工程暂停令(B2表)

对工程存在的问题进行处理并自检合格
承包单位执行工程暂停工处理程序

承包单位填写复工 报申表(A1表)

项目监理机构总监审查复工申请及有关材料

Y N
认可/总监签发 复工报申表
不认可/继续
整改

流程表10：
旁站监理工作程序

施工承包商
不可进行下一道工序施工

施工前24小时书面 通知项目监理机构

项目监理机构安排 监理人员实施旁站监理

监理人员做好旁站 监理记录

未签字 已签字旁站监理记录经施工单位质 检员和旁站监理人员签字

流程表11：
信息管理服务程序

质量信息目标
确定信息管理目标
进度信息目标
投资信息目标
安全信息目标
信息源
收　　集

信息分类

确定信息产生过程
确定信息处理手段
建立信息管理系统
确定信息目录，选择信息
确定信息记录格式
确定信息传递方式、信息流向
确定信息检查方法

计划与实际数比较
信息处理
新、旧数据比较
承包商数据与监理数据比较
信息出现偏差　　　　　　　　　　　　　 信息更新　
信息正常
通知有关方处理
整理、保存

处理后信息正常
达到信息管理目的

附件1
线路工程监理工作质量控制点
工 程 编 号
工 程 名 称
见证点W
停验点
H
旁站点S
分部
工程
分项
工程
检查
项目
1

基础工程

1

线路施工复测
√

2

基坑开挖

√

3
1
立模及扎钢筋

√

2
砼浇制

√

3
回填土

√

2

杆塔工程

1
组装、起吊
√

2
螺栓紧固
√

3

架线工程

1
放紧线
√

2
导、地线压接

√

3
附件安装
√

4

接地

1
接地安装及回填

√

2
接地电阻测量

√

附件2
变电站土建监理工作质量控制点
工 程 编 号
工 程 名 称
见证点W
停验点H
旁站点S
分部
工程
分项
工程
检查
项目
1

基础工程

1

定位放样
√

2

标高控制
√

3

基坑开挖

√

4

立模及扎钢筋

√

5

砼浇制

√
6

回填土
√

2

围墙工程

1

基础工程

√
√
2

围墙砌筑及护坡

√

3

大门及排水
√

3

房屋建筑工程

1

基础工程
√

2

砌墙
√

3

屋面
√

4

门窗及装修
√

5

地面
√

4

设备基础工程

1

基础工程
√

2

支座安装
√

5

其他工程

1

给排水
√

2

照 明
√

3

消 防
√

4

接 地
√

附件3
变电站设备安装监理工作质量控制点
工 程 编 号
工 程 名 称
见证点W
停验点H
旁站点S
分部
工程
分项
工程
检查
项目
1

110KV、35KV配电装置

1

进线间隔

1
断路器的安装和调整

√

2
隔离开关安装和调整

√

3
引下线及设备连线安装
√

2

电压互感器间隔

1
隔离开关安装
√

2
电压互感器安装
√

3
避雷器安装
√

4
引下线及设备连线安装
√

3
1
软母线安装
√

2

10KV配电装置

1
1
支架及母线安装
√

2
1
10KV开关柜安装
√

2
10KV户外断路器安装
√

3
1
10KV穿墙套管安装
√

4
1
10KV电容器组安装
√

3

主变压器安装

1
1
主变安装

√

2
1
主变附属设备安装
√

3
1
主变引线安装
√

4

站用电系统及照明安装

1
1
站用变安装
√

2
站用变引线安装
√

2
1
低压配电设备安装
√

附件3
变电站设备安装监理工作质量控制点
工 程 编 号
工 程 名 称
见证点
W
停验点H
旁站点S
分部
工程
分项
工程
检查
项目
4
3

照明安装
√

1
户内照明安装
√

2
户外照明安装
√

3
事故照明安装
√

5
1

接地网敷设

1
户内外接地网敷设

√

2
户内外设备接地
√

2
1
独立避雷针安装
√

2
独立避雷针接地体安装
√

6

控制、保护系统安装

1

控制、保护屏安装
√

2

控制、保护、测量等
电缆敷设
√

3

主变、控制、保护调试
√

4

微机综合装置调试

√

5

10KV配电装置调试
√

7

各级电压、电器设备
性绝缘试验，仪表校验

1

高压设备特性及绝绿试验

1
开关特性、绝缘试验

√

2
变压器特性、绝缘试验

√

3
避雷器特性、绝缘试验
√

4
10KV配电装置耐压试验
√

5
接地网电阻测量

√

2
1
电量及非电量、仪表校验
√

附件3
变电站设备安装监理工作质量控制点
工 程 编 号
工 程 名 称
见证点W
停验点H
旁站点S
分部
工程
分项
工程
检查
项目
8

受电试运行

1

110KV、35KV系统受电试运行

1
110KV、35KV配电装置受电试运行

√

2
主变受电试运行

√
2

10KV站用电受电试运行

1
10KV母线受电试运行

√

2
站用电受电试运行

√

3
10KV线路受电试运行

√

4
10KV电容器受电试运行

√

26
