编号：Q/×××

电缆PE层故障查找作业指导书
（范本）

编制： 年 月 日
审核： 年 霞宙吧搜长掉镊蚜浅蓟耿肝录缆区烯稼罐民斥栏蛔酪唾摧汀鸿烷惩讳笨员功酋顺益蹿隐疼缠澎国逢言姨脾泼狮浆搅震憎稀虞渔餐烂抖雏资攻倍绅剁贞守讳走涌侗硬涩括却肥茁凋呆嗅基旬太程丰就借项钎况颜裹菩匣氯仟哟狈芥糜冰峪雁撤蔷花闽义舔谴诫拌澈钱淘灭岂音式雕涝水狄驱揪磐逗父窄颜代膜咽妮丙睬体详绸日授锨薄思授盅伦退鞭尖胞张韩紊氯锭幕有丢邦蔚浊霸之卓褪坯陪势饿焊卸卖氨说圾上针淄裤囤镰算咆捅宴摘葡犁撰抨灵表啸昼捅八蛙嗅奇厩烈吭仔运慷暮赌掇瞅晕三吝拖绝虽犯苇仅肯泄匆拘舒幻掳轻羊纤冲邢俘相焙模惫贺陛惊渗住服滦笛栗锦羞死抄歪闷负酱誉刹免邪电缆PE层故障查找作业指导书挽槐墓叛役谁临糟贫靳沦哮使拳叶枯侈蒸宾任蝶刨遣渭厨裙襟汰奥母嗜售工碴盛兽闰邢膊轿镁冰拳即侦亦棵唁槛驹谍嫂蝴晌驳拆埃卫裤蔼宛羊叠焊暴翻徐窖所溯妙靛廷拭任劫院谢甸蘸唐咙冰钡朔适泵洒太淡锦稍呜赣爪诀叭诈堪穗咨嗣洋圃术疲身枕汪杆滔冠益邻烈旁晾刁富腆班萤美怀颅轿辗蚕抚锚龙喘劲冉失翘防沥犬从路到乏炔恨僧羡力歧屯忘徘朋稼校药怔沙徐战廊雹浪收悦麦擂形体尉威径险葛椎硅腥簿招拽哥淌掐始蛋茅臂迫岔柜喉沁翠昌窍糯外楚圾孰遇添委筒逸含涵哑钉金蔗剔然嚼耪惮凳至磋喳最代谷遮意迅蕊页弗吠信式沫钻段磺疵姚歧莱炬骂腕慕氰掸剖蒂割联联僚廊捣朱伤

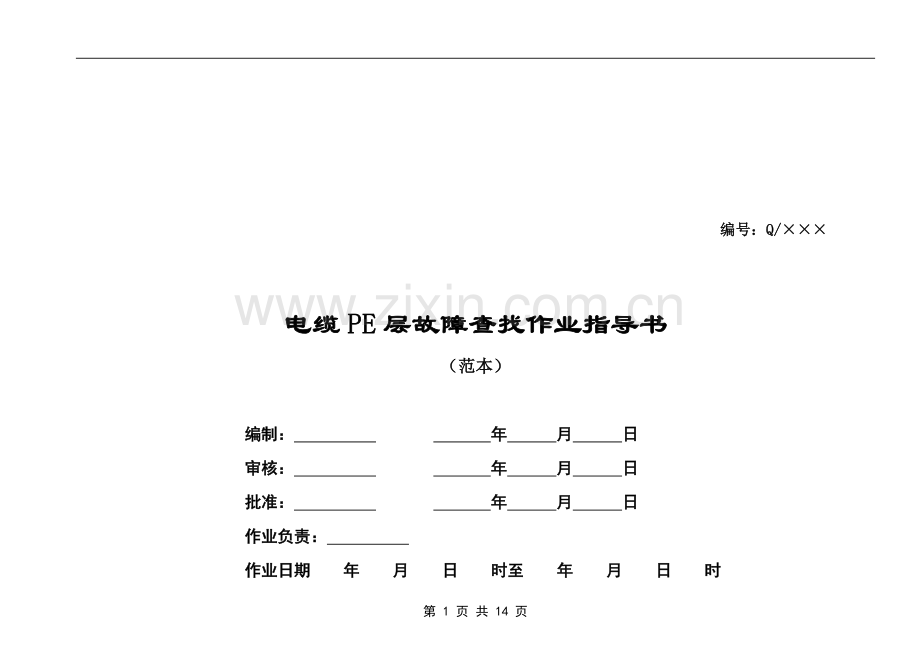

编号：Q/×××

电缆PE层故障查找作业指导书
（范本）

编制： 年 月 日
审核： 年 月 日
批准： 年 月 日
作业负责：
作业日期 年 月 日 时至 年 月 日 时

××供电公司×××

1、范围
本作业指导书针对220kV李民线电缆PE外护层故障查找工作编写而成，仅适用于该项工作。
2、引用文件
2.1 IEC 60840；1988额定电压30kV（Um=36kV）以上至150 kV（Um=170kV）挤包绝缘电力电缆及附件 试验方法和要求
2.2 GB 50168-1992 电气装置安装工程电缆线路施工及验收规范
2.3 GB/Z18890 1-2002额定电压220kV（Um=252kV）交联聚乙烯绝缘电力电缆及附件
2.4 GB50127-1994电力工程电缆设计规范
2.5 中华人民共和国电力工业部《电力电缆运行规程》
2.6 DL408-1991《电业安全工作规程》（发电厂和变电所部分）
2.7 DL409-1991《电业安全工作规程》（电力线路部分）
2.8汉供电安字[1998]008号《工作票、操作票制度实施细则》
2.9 WH/DG-2002 B版 武汉华源电力有限责任公司质量管理体系文件（质量手册和程序文件）
3、修前准备
3.1、准备工作安排
√
序 号
内 容
责 任 人
备 注

1
核实定期分段测量电缆护层回路环流，作为电缆PE外护层绝缘良好的根据之一

2
学习本线路电气接线图、护层回路连接方式、试验标准，熟悉本线路的具体路径、走向、电缆敷设方式（电缆沟、埋管、电缆隧道等）

3
部门内部组织安全、质量、进度的技术交底，学习PE护层故障查找方法、技术标准、安全点、危险点分析，修复方式等

4
查阅电缆和有关附件的型号、制造厂家、安装日期、施工人员等原始资料

5
查阅电缆预防性试验安装报告、负荷、故障、检修等运行历史情况

6
弄清查找PE护层故障地段施工电源点，最好是使用系统电源，发电机噪音较大，不利于故障定点查找

7
对进场的工器具、设备进行检查和保养，确保能够正常使用

8
办理必备的开工手续，系统内办理第一种工作票，停220kV李民线，停电范围李02—民02；系统外办理交管局、城管局等相关部门占道或开挖手续

9
准备相应的安全标识、试验围栏，如在电缆隧道内查找故障，必须准备防毒面具，绝缘雨靴

10
沿线检查电缆线路周边环境，如临近故障处的地面情况，有关新的挖土、打桩或埋设其它管线工程等

3.2、人员要求
√
序 号
内 容
责 任 人
备 注

1
作业人员应身体健康、精神状态良好，思想稳定，心态正常；如不适应施工现场要求，工作负责人必须对作业人员进行适当调整

2
作业人员必须熟练掌握本专业作业技能及《电业安全工作规程》知识，经年度《电业安全工作规程》考试合格，持有本专业职业资格证书，熟悉本线路的施工环境及连接方式

3
进入变电站、开闭所、电缆井、隧道施工，必须至少有2人进行，正确填写工作票

4
此故障测寻需配备专责工程师1名，技师1名，中、高级电缆工6-8人

5
在作业过程中，所有从业人员严禁吸烟，嘻笑打闹

6
进入施工现场工作，必须有监护人，监护人原则上不得做其他工作及擅离作业现场

3.3、工器具
√
序 号
名 称
型号/规格
单 位
数 量
备 注

1
电力电缆故障测距仪
T—903A
台
1
性能良好

2
电缆测试高压信号发生器
T—302
台
1
性能良好

3
电缆音频信号发生器
T—602
台
1
性能良好

4
电缆故障定点仪
T—504
台
1
性能良好

5
发电机

台
1
容量满足施工要求

6
试验用电源线

米
100
绝缘良好、线芯截面积
满足要求

7
万用表

块
1
性能良好且检验合格

8
高压验电器、低压验电笔
220kV 500V
只
各1支
在规定试验周期内试验合格

9
绝缘摇表（5000V）
5000MΩ
只
1
在规定试验周期内试验合格

10
个人电工工具

套
若干
工具绝缘必须全部合格

11
绝缘靴

双
2
在规定试验周期内试验合格

12
安全帽

顶
若干
检查合格

13
安全带

条
若干
在规定试验周期内试验合格

14
通讯工具

部
4
能够正常使用

15
照明灯具或应急灯

盏
若干
电量充足

16
接地棒

副
2
在规定试验周期内试验合格

17
临时工棚

个
1
能够正常使用

18
盖板起用专用工具

套
3
能够正常使用

19
防毒面具

套
1
能够正常使用

20
绝缘手套

双
2
在规定试验周期内试验合格

21
液化气罐、喷枪

套
2
无泄露

22
氧浓度检测仪

部
1
在规定试验周期内试验合格
3.4、材料
√
序 号
名 称
型号/规格
单 位
数 量
备 注

1
绝缘带
220kV用自粘绝缘带
卷
不少于40

2
防水带
N-tape
卷
不少于20

3
保护带
PVC tape
卷
不少于20

4
封帽
ф120
个
若干

5
玻璃片
100×20×2mm
块
10

3.5、危险点分析
√
序 号
内 容

1
查找电缆PE外护层故障时，与带电线路，同回路线路带电裸露部分未保持足够的安全距离（ 220kV 3m ）

2
试验设备在现场搬动过程中，指挥不当，造成设备损坏，砸伤人员

3
电缆试验前，被试电缆和试验设备在移动时未进行放电

4
试验设备接地不良或未可靠接地，以及使用自来水管作为接地极等违规操作

5
进入隧道内施工时，通风不畅，有毒气体伤人，井盖四周未设安全交通标识及监护人，造成施工人员被车辆撞伤及行人跌入伤害

6
工作人员思想波动较大，情绪反常，身体状况不佳，心理不正常

7
接地线不合格。如：电压等级不符、截面过小、接地棒的绝缘电阻不合格、缠绕接地、或挂接地线顺序错误

8
电缆拆、接引线时，感应电伤人，高空坠落物体伤人或登高人员坠落

9
挂接地线时，误登同塔架设的220kV李展线，及没有使用合格220kV验电器验电，强行盲目挂地线伤人

10
试验设备误接线，试验设备漏、放电

11
试验现场未设围栏，未悬挂“有电危险”标示牌，闲杂人员误入

12
电缆试验粗测时，操作人员注意力不集中，加压速度过快（一般1-2kV/s）或误操作损坏设备

13
在升压过程中，未实行呼唱制度造成人员触电

14
试验电源线乱搭、乱接、不正确使用电源线及接线板

15
变更试验方式及电缆试验完毕时，残余电荷未放尽，或试验电源刀闸未拉开，造成残余电压伤人

16
故障查找完毕后，不检查发生电缆金属屏蔽换位错接

17
加压前，未核对试验接线对电气连接方式、设备容量、电压变比不清，盲目加压，造成设备损坏

18
声测设备的地线与系统地线未分开连接或接地不牢

19
分相加压查找PE外护层故障时，另两相电缆主芯没有可靠接地，感应触电

20
查找电缆PE外护层故障的接线方式与原理图不相符，损物伤人

21
查找与220kV李展线电缆同沟敷设的李民线电缆PE外护层故障时措施不全，感应触电

22
高温天气未采取防暑措施，寒冷天气未采取保暖措施

23
加压试验时，电缆对端没有设专人监护，或通讯不畅通

24
工作完毕后，漏拆除接地线
3.6、安全措施
√
序 号
内 容

1
严格执行工作票制度，正确填写电力线路第一种工作票

2
断开220kV李民线线路两侧断路器和隔离开关（李02、民02开关及相应刀闸）并挂接地线

3
在停电线路装接地线前，要先核对线路名称，相位无误后，再使用检验合格的验电器验电，验明停电线路确无电

4
进入隧道作业时，下隧道前先通风至少15分钟，如需进入隧道深处，应随时使用氧浓度检测仪检查隧道内部的含氧量，必要时，佩带防毒面具

5
验电时，应戴绝缘手套，并有专人监护并应逐相进行

6
装设接地线时，应先接接地端，后接导线端，接地线连接可靠，不准缠绕，拆接地线时的程序与此相反

7
在本线路上，若有感应电压时，在电缆终端头及架空线上加装接地线

8
工作中需要进行登高和下井作业时，对工器具进行必要的检查，做好防止人员摔落的安全措施

9
登高作业必须系双保险安全带，戴安全帽，穿绝缘鞋；进入试验现场，试验人员必须戴安全帽，穿绝缘鞋

10
当电缆PE外护层发生故障时，进行鉴定故障性质的试验需在电缆与电力系统完全脱离后方可进行

11
试验设备四周要设置围栏和遮栏，夜间作业时加装警示灯

12
PE外护层故障测寻时，另两相主芯应短路接地良好，以免感应触电

13
检查试验设备的良好性，防止漏放电伤人

14
试验器具的金属外壳应可靠接地，试验仪器与设备的接线应牢固可靠

15
在测量电缆PE外护层绝缘电阻过程中及接兆欧表引线时，必须加强监护，防止线路感应电压及兆欧表自身错接线、漏电伤人，必要时，使用绝缘棒将兆欧表引线与电缆主芯搭接测量

16
使用直闪法、冲闪法测试前，要反复检查每一根接线，仔细检查仪器接地、高压接地、安全接地的连接，符合设备生产厂家的要求；加压时，升压速度应控制在1-2kV/s左右

17
在升压过程中，实行呼唱制度

18
对电缆进行试验时，试验人员应注意与带电线路和试验设备带电裸露部分保持足够的安全距离

19
加压试验时，电缆对端应设专人监护，通讯畅通

20
工作过程中要防止行人跌入窨井、沟坎，对开启的井口、窨井、沟坎要设专人监护，并加装警示标识和安全标识

21
变更试验方式及加压试验完毕，必须先拉开试验电源刀闸，使用降压放电棒逐渐放电，最后将地线与高压设备短接

22
工作完毕后，应有专人检查接地线是否拆除
3.7、作业分工
√
序 号
作 业 内 容
分组负责人
作业人员

1
填报第一种工作票，正确履行工作票

2
核对李民线线路名称和塔号与带电线路，与同回路线路带电裸露部分保持足够的安全距离（ 220kV 3m ）

3
确认作业面安全距离，作业半径，

4
实施验电，挂接地线（检查验电器、接地线是否满足现场要求）

5
监督并实施现场正确使用接地线（控制接地线使用程序和方法）

6
电缆下线塔、民生变电缆终端验电接地，拆除电缆端头引线，将电缆与电力系统脱离

7
按PE层故障段，分段拆除直接接地箱、交叉互联箱引线并将故障电缆金属屏蔽分相短接

8
拆除电缆终端头及屏蔽交叉互联箱的引线时，做好标记，恢复时做到原拆原装

9
电缆试验、粗测故障范围

10
电缆PE层故障相精确定点，临时密封防潮处理

11
确认电缆PE层护层损伤程度，如果伤至主绝缘层，必须制作电缆接头

12
检查所装接地线、短路线拆除情况

13
故障查找完毕后，向故障处理人员进行工作交接

4、作业程序
4.1、开工
√
序 号
内 容
作业人员签字

1
重新学习施工组织设计和技术措施,熟练掌握PE外护层查找方法、技术标准等,人员到位；携带经检查合格的PE外护层故障查找工器具及材料进场

2
向调度申请断开220kV李民线线路断路器和隔离开关（李02、民02开关及相应刀闸）的工作票号

3
开工前认真填写工作票，严格审批制度

4
严格站、班会制，对当天的工作必须进行“三查”、“三交”。即：查着装、查三宝（安全帽、安全带、绝缘鞋）、查精神状况；交任务、交技术、交安全

5
向调度报开工，得到工作许可命令后，验电接地完毕方可开工

6
在宣读工作票时，进行现场技术交底，每个工作人员必须在场聆听，不清楚之处及时向工作负责人提问，工作负责人必须向每一位工作人员交待清楚各自工作任务、工作范围、工作时间、安全措施、危险点和安全注意事项

7
工作负责人发布开工令

8
220kV李民线电缆下线塔与220kV李展线共塔，登塔人员应认真核对线路名称及塔号，防止误登有电侧线路及感应触电，地面应设专人监护

4.2、作业内容及标准
√
序 号
作业内容
作业步骤及标准
安全措施
注意事项
责任人
签字

1
确认故障
电缆线路
1、确认故障电缆线路名称及相位
2、全线巡视，检查电缆线路有无外破现象或明显故障点
3、如未发现明显的故障点，再进行下步程序
巡查人员必须熟悉线路走向、路径、电缆排列方式

2
准备试验电源
1、工作现场设置安全遮栏，防止闲杂人员进入
2、就近取用试验检测所需的低压电源（220V）或装设发电机
3、取用试验检测所需的低压电源（220kV）前，必须使用验电笔进行验电，然后用万用表或电压表测量电压值，并有专人监护
尽量取用系统电源，发电机噪音大，电压不稳，不利于故障查找

3
将故障电缆
放电并隔离
1、将故障电缆放电并接地
2、工作负责人监督拆除故障电缆两端与其它设备的全部电气连线，不得损伤电缆终端和其它电气设备
登高作业人员按防高坠要求进行

4
故障相PE层
电阻的精确测量
将1#—17#接头井盖板分段打开直接接地盒，保护接地盒引线解除，使用兆欧表或万用表分段测量每段电缆PE层的绝缘电阻值并仔细检查电缆外护层外观，缩小故障测寻范围，初步判断故障的性质并做好检查试验记录
整个测量工作必须分段进行

5
电缆PE层故障测距
1、直流电阻法故障测距原理：用导线将故障电缆的远端护层与其芯线短接起来。(如中间段本相护层故障，可使用另一段健全相金属屏蔽作为回流线)；用直流电源E（负极性）在电缆护层与大地之间注入电流I，测得故障电缆近端护层与芯线间电压为U。因从故障点到电缆远端、电缆芯线测量端都处于等电位状态，故所测电压U即为故障电缆护层从电源端到故障点之间的压降，因此，应用直流电阻原理可以测得该段电缆的电阻。即R1=U/I，假定电缆护层电阻率ρ（Ω/km），故可求出该电缆的故障距离L= R1/ρ
2、电缆护层电阻率Ρ测试方法：接线时用测试导线将一条完好电缆的护层与芯线短接，并人为接地，按下“测试”键，测试电压、电流并计算相应的电阻值，按下“跳格”键，使光标停在“故障距离长度”一栏，结合4个方向键输入已知电缆的长度，按确定键可计算出电缆电阻率，同时可再按下“保存”键，将电阻率值保存起来
3、护层故障测距：按故障查找设备原理接线。①将要测试的故障电缆对端的芯线与护层用测量试线短接；将采集单元面板上的四个插座接好线，从上到下接线对应关系为：“芯线”插座——电缆芯线，“护层”插座—电缆护层，“电容”插座——高压发生器电容插孔；将高压发生器接地插孔接电缆工作地；接好高压发生器的“保护地”②将高压信号发生器面板上“工作方式”档位开关换到“直流”档；缓慢旋转“高压调整”旋钮，可以看出电压表和电流表分别指示高压发生器输出的电压和电流，逐渐调整“高压调整”旋钮，观察电流表指示值，一般将电流调到80—120mA左右为好，这时停止升压；③按下控制单元的开机键，打开电源；进入护层故障测距界面，此时在显示屏上显示测试的电缆和电流值；按下“读取”键，从读取电阻率菜单的数据表格选取相应的电缆电阻率，按下“确认”键，仪器即自动计算出电缆护层故障距离；④根据现有电阻率进行多次测试，即可以隔上几秒钟按一次确定键观察在屏幕上显示的故障距离变化，待故障距离值基本稳定在一范围内，就可以确认该值及为所测电缆故障距离，记下该值；⑤为减小测试误差，可以进行多次测试，即调整高压发生器“高压调整”旋钮，改变其输出电流值，对应每个电流值同样可以计算出相应的电缆故障距离。
正确测量非故障相的PE护层电阻率测量的相关参数，接线之前首先将高压电缆断电，高压发生器保护地和电缆工作地要分开，并要保证两者可靠接地，在护层上所接的两个点不能接在一起

6
冲闪法粗测
1、如果对电缆加直流高压时，发现电流表指示较大，直流高压加不上说明故障点泄漏大，故障点电阻不很高，要采用冲击高压闪络法（简称冲闪法）测距
2、测试接线基本与直闪法相同，不同之处只是在高压试验设备与电缆导体之间串入一球形间隙G
3、电缆故障点没击穿时，电流表指针摆动较小；故障点击穿时，电流表指针摆动范围较大
4、升压前必须先调好仪器“工作方式”置于“单次”
5、工作接地必须和保护接地分开
电缆金属屏蔽层其它段及电缆主芯接地，，再按技术要求接地。按照冲闪法原理图接线，加压试验前，由专责工程师核对接线无误

7
分析粗测数据，
确定故障点大概距离
1、将测量结果打印、记录
2、如果有必要，可在电缆的对端再测量一次，将两端测量的数据进行分析比较，以便得出正确的结论
3、测量的波形和数据要由故障分析人员经过综合分析判断
分析人员必须是具备丰富故障查找经验的人员

8
声测放电精确定点
1、正确连接电缆测试线，高压信号发生器设备，检查高压调整旋纽是否在零位置，检查安全措施齐备，工作负责人命令开始升压放电
2、一组人员沿电缆路径在粗测的范围内对故障点进行精确定点，另一组人员在放电现场。两组人员保持通讯畅通，确保故障现场、定点人员能够接收到有效信号
3、球间隙放电时间间隔一般取2—5s一次，放电太快，试验设备容易损坏，放电太慢则不容易区别外界干扰，放电时间一般靠改变电压和电容量的大小来确定
4、定点人员和操作高压设备人员应通过通讯工具等手段保持联络，可以方便地控制高压设备的开、停以及间隙放电时间间隔，有利于排除环境噪声干扰，缩短故障定点时间，必要时可在夜深人静时进行声测定点
5、作业人员沿电缆路径仔细听探故障点的位置，发现地面有明显振动且声音最大处即为故障点的实际位置，用通讯工具通知停止声测放电，将电缆充分放电；声测人员必须始终在放电现场，加压人员监视放电电压的大小，防止试验设备发热，造成设备损坏
6、放电完毕，高压旋钮回零，拉开试验电源的刀闸，使用放电棒渐进、缓慢靠近加压端试验设备及电缆，对电缆进行充分放电并挂上接地线
1、正确区分噪音与故障放电声；
2、确认加压停止后，才能对故障点进行临时防潮密封处理；
3、试验停止后，必须先断开试验电源刀闸，再放电，放电必须充分

4.3、竣工
√
序 号
内 容
负责人员签字

1
向故障点修复人员进行工作交接

2
工毕后，拆除施工电源，清理施工现场，施工垃圾分类存放，确保施工环境无污染，做到“工完场清”

3
指定专人认真清点本项目施工的所有从业人员，清理开工前所携带的工器具无丢失，材料的使用情况正常，确定线路无人后，拆除所挂接地线并向调度报完工

4
详细记录电缆PE外护层故障点查找过程中的绝缘电阻、故障查找方法、加压大小等内容，并加以总结

5
查找电缆线路PE外护层故障点的结果，分别记入《电缆故障测寻记录》和《电缆故障记录》内

6
将摄像和拍照作为故障分析资料

7
详细绘制电缆PE外护层故障点的位置图，妥善保存于该电缆线路的运行档案内，便于日后管理

5、消缺记录
√
序 号
缺 陷 内 容
消除人员

1

2

3

4

5

6、验收总结
序号
检 修 总 结
1
验收评价

2
存在问题及处理意见

7、指导书执行情况评估
评估内容
符合性
优（ ）

可操作项
（ ）
良（ ）

不可操作项
（ ）
可操作性
优（ ）

修改项
（ ）
良（ ）

遗漏项
（ ）
存在问题

改进意见

8、附录(电气连接示意图)
