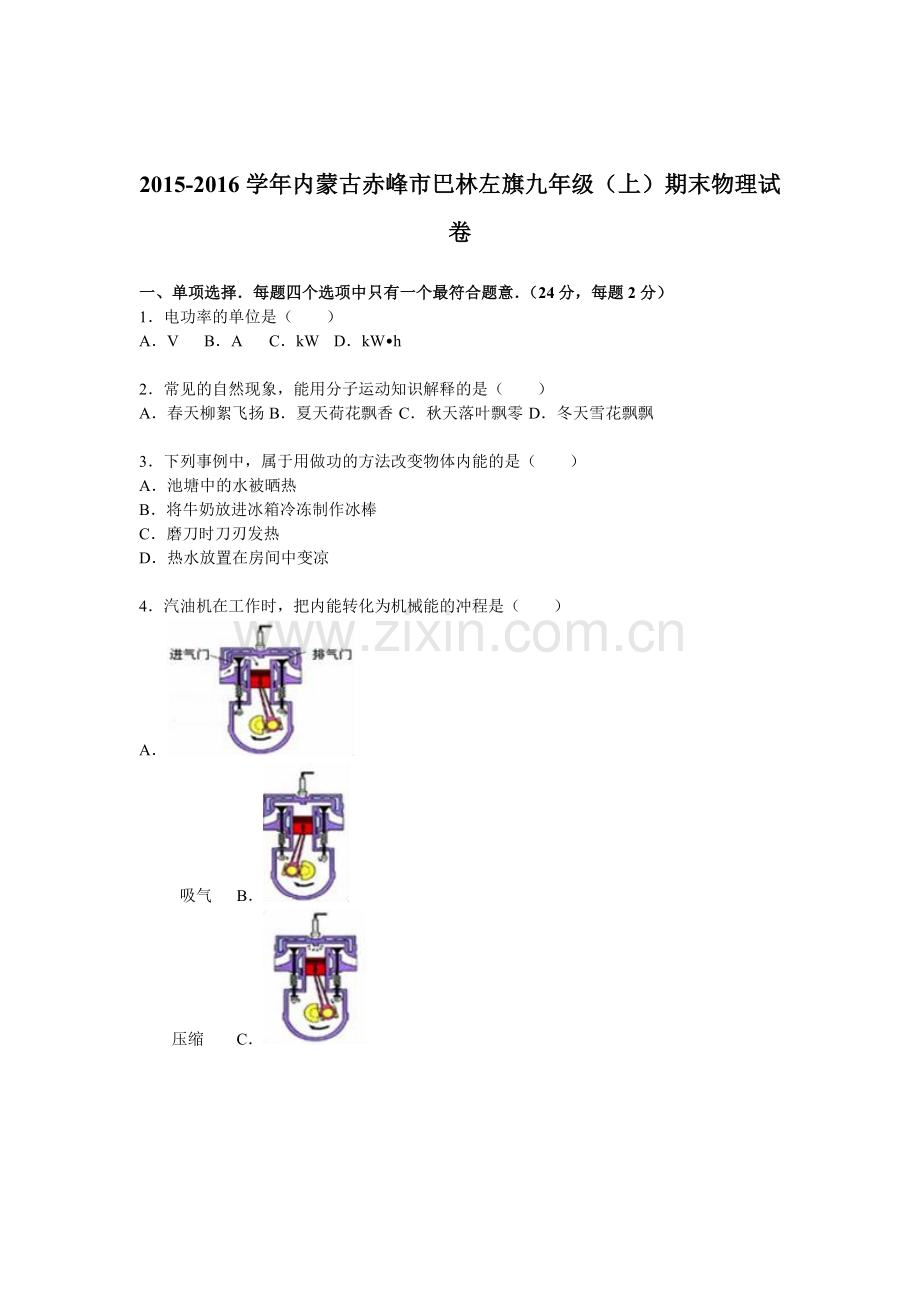

2015-2016学年内蒙古赤峰市巴林左旗九年级（上）期末物理试卷

一、单项选择．每题四个选项中只有一个最符合题意．（24分，每题2分）
1．电功率的单位是（　　）
A．V B．A C．kW D．kW•h

2．常见的自然现象，能用分子运动知识解释的是（　　）
A．春天柳絮飞扬 B．夏天荷花飘香 C．秋天落叶飘零 D．冬天雪花飘飘

3．下列事例中，属于用做功的方法改变物体内能的是（　　）
A．池塘中的水被晒热
B．将牛奶放进冰箱冷冻制作冰棒
C．磨刀时刀刃发热
D．热水放置在房间中变凉

4．汽油机在工作时，把内能转化为机械能的冲程是（　　）
A．
吸气 B．
压缩 C．
做功 D．
排气

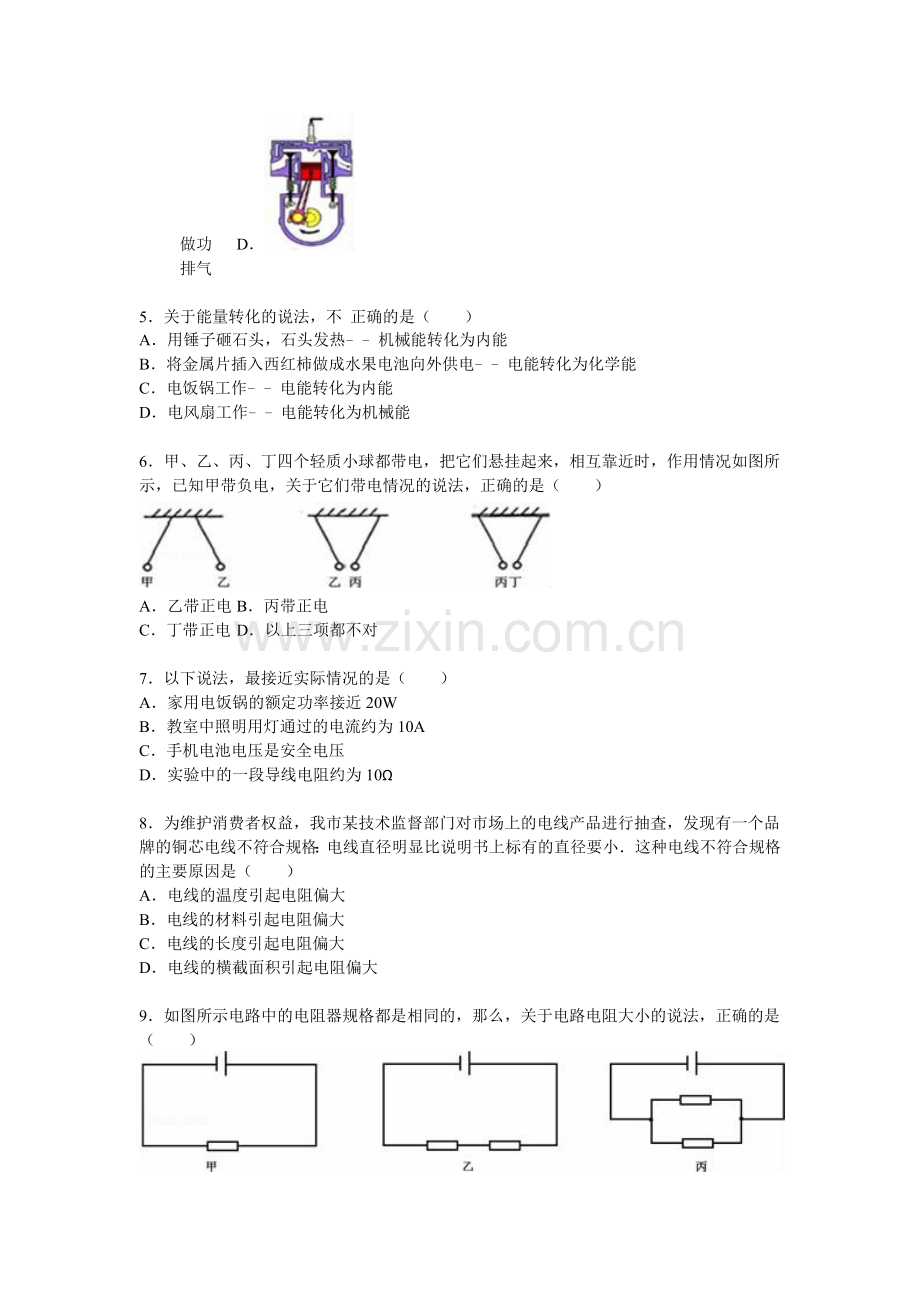

5．关于能量转化的说法，不 正确的是（　　）
A．用锤子砸石头，石头发热﹣﹣机械能转化为内能
B．将金属片插入西红柿做成水果电池向外供电﹣﹣电能转化为化学能
C．电饭锅工作﹣﹣电能转化为内能
D．电风扇工作﹣﹣电能转化为机械能

6．甲、乙、丙、丁四个轻质小球都带电，把它们悬挂起来，相互靠近时，作用情况如图所示，已知甲带负电，关于它们带电情况的说法，正确的是（　　）

A．乙带正电 B．丙带正电
C．丁带正电 D．以上三项都不对

7．以下说法，最接近实际情况的是（　　）
A．家用电饭锅的额定功率接近20W
B．教室中照明用灯通过的电流约为10A
C．手机电池电压是安全电压
D．实验中的一段导线电阻约为10Ω

8．为维护消费者权益，我市某技术监督部门对市场上的电线产品进行抽査，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小．这种电线不符合规格的主要原因是（　　）
A．电线的温度引起电阻偏大
B．电线的材料引起电阻偏大
C．电线的长度引起电阻偏大
D．电线的横截面积引起电阻偏大

9．如图所示电路中的电阻器规格都是相同的，那么，关于电路电阻大小的说法，正确的是（　　）
A．甲最小 B．乙最小 C．丙最小 D．一样大

10．一位同学在测量小灯泡电阻的过程中，通过滑动变阻器调节其两端电压改变小灯的亮度，做了七次实验，实验现象和数据记录如表．通过计算，发现小灯的电阻是不相同的．这个实验的结果说明，小灯灯丝的电阻与（　　）有关：
数据序号
1
2
3
4
5
6
7
发光情况
明亮
不明亮
不亮
较暗
微光
熄灭
熄灭
电压U/A
2.5
2.1
1.7
1.3
0.9
0.5
0.2
电流I/A
0.28
0.26
0.24
0.21
0.19
0.16
0.05
算出的电阻R/Ω
8.9

A．电压 B．电流 C．功率 D．温度

11．a、b、c三盏灯分别标有“110V 20W”、“220V 40W”、“36V 60W”的字样，三盏灯都正常发光，比较它们的亮度（　　）
A．a灯最亮 B．b灯最亮 C．c灯最亮 D．三盏灯一样亮

12．小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示．把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌标有“10Ω 2A”．下列说法中错误的是（　　）

A．电源电压为4.5V
B．小灯泡的额定功率为1.5W
C．小灯泡正常发光时，滑动变阻器消耗的电功率为1.25W
D．小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω

二、填空题．请将答案填涂在答题卡的相应位置上．（20分，每空1分）
13．请画出下列电路元件的电路图号：电动机　　　　　　；交叉相连导线　　　　　　．

14．单位换算：
1.5A=　　　　　　mA；0.5kW•h=　　　　　　J．

15．水的比热容是4.2×103J/（kg•℃），它所表示的物理意义是　　　　　　．无烟煤的热值是3.4×107J/kg，它所表示的物理意义是　　　　　　．

16．写出下列现象中能量的转移或者转化情况：用电炉子烧水　　　　　　；用热水袋取暖　　　　　　．

17．如图，老张家餐桌上方的三盏灯，闭合开关时同时亮，断开开关时同时熄灭，这三盏灯是　　　　　　联的；餐厅角落上有一个插座，如图，这个插座与餐桌上方的灯是　　　　　　联的．

18．如图甲，开关闭合后，两个电流表的示数分别是0.5A、0.3A，则小灯L2中的电流是　　　　　　A；乙图中，电源电压是5V，开关闭合后，电压表示数是2V，则L1两端电压为　　　　　　V．

19．就导电性能来说，有些物质如硅、锗等，其导电性能介于导体和绝缘体之间，称作　　　　　　．某些物质在温度极低时，电阻会变成零，这就是　　　　　　现象．

20．一个蓄电池，工作电压是12V，容量是5Ah．“容量是5Ah”表示的物理意义是　　　　　　．这个蓄电池充满电后，储存的电能约为　　　　　　J．

21．某电热器电阻为10Ω，且不随温度的变化而变化．工作5min产生的热量为12000J，则通过它的电流为　　　　　　A；当通过电热器的电流变为原来的2倍时，5min内产生的热量为　　　　　　J．

22．如图所示，已知R2=10Ω．开关断开时，电流表示数为0.6A；开关闭合时，电流表示数为0.9A．则电源电压为　　　　　　V，R1=　　　　　　Ω．

三、作图、实验与探究题．请将答案填涂在答题卡的相应位置上．
23．（1）闭合开关后，小灯正常发光，请在图（1）○内填上电流表或者电压表的符号，并标出它们的正负接线柱．
（2）如图（2）所示，请按要求连接实物，导线不允许交叉：L1、L2并联；开关S1控制L1，S2控制L1、L2．
（3）画出如图（3）所示电路的电路图．

24．（1）如（1）图所示，电流表示数为　　　　　　A．
（2）用电压表测电压，指针位置如图（2）所示，则使用中的错误之处是　　　　　　．

（3）如图（3）所示是“探究不同物质吸热能力”的实验，将质量相等的煤油和水分别装在两个相同的烧杯中，并测出煤油和水的初温，然后用两个相同的酒精灯加热．实验中选用相同的酒精灯加热，可以认为相同时间内水和煤油　　　　　　相同．

25．在测量小灯泡电功率的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡正常发光时的电阻约为10Ω．

（1）请你用笔画代替导线，将图甲中的实物电路连接完整．要求：当滑动变阻器的滑片向左移动时，连入电路的电阻变大；连线不得交叉．
（2）小明同学闭合开关，移动滑片P到某一位置时，电压表示数（如图乙所示）为　　　　　　V，若他想测量小灯泡的额定功率，应将图甲中滑动变阻器的滑片P向　　　　　　（选填“A”或“B”）端移动，使电压表的示数为2.5V．
（3）小明同学继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U关系图象，根据图象信息，可计算出小灯泡的额定功率是　　　　　　W，还可以得出：小灯泡的实际功率随实际电压的增大而　　　　　　（选填“增大”、“减小”或“不变”）．
（4）小红同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光，并很快熄灭，检查后发现连线正确，请你找出她在实验中两个操作不当之处是：
①　　　　　　，②　　　　　　．

26．某电流表有两个量程，大量程是0～9A，小量程数字看不清．兰兰同学为了探究电流表的小量程是多少，她先用大量程测一较小的电流，其示数如图甲所示；再改用小量程测同一电流，指针指在图乙的位置．则：
（1）她测得的电流值是　　　　　　A；
（2）电流表的小量程为0～　　　　　　A．

四、综合应用．请将答案填涂在答题卡的相应位置上．（计算要有必要的文字说明、公式、代入数值、结果等步骤．28分）
27．阅读短文，回答问题：
热岛效应
如今的人们会感觉到城市的温度高于郊区，这就是常说的热岛效应．分析城市“热岛效应”的主要原因：一是工厂、交通工具、电气设备和人群排放大量的热量；二是建筑群、马路中的矿石、水泥，在相同的日照条件下温度上升更明显；三是城区内的自然水的面积小，水的蒸发少，降温作用减弱；四是城区内楼群林立，难以形成空气对流．
为了改善城市的人居环境，人们应采取一些有效的措施，例如植树造林，提高资源利用率，更多地利用太阳能、水能、风能，都可以控制环境的热污染．
（1）汽车的使用是城市热岛效应的一个原因．汽车主要使用汽油机来驱动，汽油机在工作时　　　　　　，影响了周围环境的温度．
（2）因为建筑群、马路中的矿石、水泥的　　　　　　，所以在相同的日照条件下它们的温度上升更明显．
（3）巴林左旗许多地方采用太阳能路灯照明，太阳能电池板工作时能量的转化情况是　　　　　　．

28．用烟煤烧水时，将10kg的水从15℃加热到95℃，燃烧了1.4kg的烟煤．水的比热容是4.2×103J/（kg•℃），烟煤的热值是3×107J/kg．试求：
（1）水吸收的热量．
（2）1.4kg的烟煤完全燃烧放出的热量．
（3）烧水过程的热效率．
（4）说出烧水过程热效率未达到100%的一个原因．

29．如图所示，为电子式电能表的表盘，其中“3200imp/（kW•h ）”是它的一个重要参数“脉冲输出”的单位，意思是：接在电能表后面的用电器每消耗1kW•h 的电能，指示灯闪烁3200次．若电路中只有一个电炉子工作时，90s内电能表的指示灯闪烁了80次．
（1）电炉子消耗的电能为　　　　　　J．
（2）这个电炉子的功率是多少？
（3）这个电炉子的电阻是多少？

30．如图所示电路，电源电压不变，R1=10Ω并保持不变．
（1）当开关闭合后，变阻器滑片滑到最左端时，电流表示数为0.6A．求电源电压．
（2）开关闭合后，把变阻器滑片滑到最右端时，电流表示数变为0.2A，求变阻器的最大阻值．

2015-2016学年内蒙古赤峰市巴林左旗九年级（上）期末物理试卷
参考答案与试题解析

一、单项选择．每题四个选项中只有一个最符合题意．（24分，每题2分）
1．电功率的单位是（　　）
A．V B．A C．kW D．kW•h
【考点】电功率．
【专题】定性思想；电能和电功率．
【分析】电功率的主单位是瓦特，符号是W，常用单位是千瓦，符号是kW．
【解答】解：A、V伏特是电压的主单位，不符合题意；
B、A是电流的单位，不符合题意；
C、kW是电功率的单位，符合题意；
D、kW•h是电能在生活中的单位，不符合题意．
故选C．
【点评】本题考查学生对电功率单位的掌握，比较简单，属于基础知识的考查．

2．常见的自然现象，能用分子运动知识解释的是（　　）
A．春天柳絮飞扬 B．夏天荷花飘香 C．秋天落叶飘零 D．冬天雪花飘飘
【考点】扩散现象；机械运动；分子的运动．
【专题】应用题；定性思想；比较思想．
【分析】解答本题的关键是掌握：分子运动是看不见的，在不知不觉中发生了变化，分子运动属于扩散现象．
【解答】解：A、柳絮飞扬是物质在运动，属于机械运动．故A不符合题意．
B、荷花飘香，是芳香油分子运动的结果，是分子运动．故B符合题意．
C、落叶飘零是物质在运动，属于机械运动．故C不符合题意．
D、雪花飘飘是物质运动，属于机械运动．故D不符合题意．
故选B．
【点评】本题主要考查学生对分子运动和物质运动的区别的了解和掌握，是一道基础题．

3．下列事例中，属于用做功的方法改变物体内能的是（　　）
A．池塘中的水被晒热
B．将牛奶放进冰箱冷冻制作冰棒
C．磨刀时刀刃发热
D．热水放置在房间中变凉
【考点】做功改变物体内能．
【专题】应用题；分子热运动、内能．
【分析】解决此类问题要知道改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程．
【解答】解：
A、池塘中的水被晒热，温度升高了，是通过热传递改变物体的内能，不符合题意；
B、将牛奶放进冰箱冷冻制作冰棒，温度降低了，是通过热传递改变物体的内能，不符合题意；
C、磨刀时，克服摩擦做功，刀刃内能增加，温度升高，是通过做功的方式改变物体的内能，符合题意．
D、热开水变凉，温度降低了，是通过热传递改变物体的内能，不符合题意．
故选：C．
【点评】解决此类题目的关键是能根据做功和热传递改变物体内能的区别正确判断改变物体内能的方式．

4．汽油机在工作时，把内能转化为机械能的冲程是（　　）
A．
吸气 B．
压缩 C．
做功 D．
排气
【考点】内燃机的四个冲程．
【专题】应用题；比热容、热机、热值．
【分析】内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，将机械能转化为内能的是压缩冲程，将内能转化为机械能的是做功冲程．
【解答】解：
A、进气门开启，气体流入汽缸，是吸气冲程，没有能量的转化，故A不符合题意；
B、两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，此冲程机械能转化为内能，故B不符合题意；
C、两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，此冲程内能转化为机械能，故C符合题意；
D、排气门开启，气体流出汽缸，是排气冲程，没有能量的转化，故D不符合题意．
故选C．
【点评】本题主要考查对热机一个工作循环中各冲程情况的了解以及工作的实质，并掌握涉及能量转化的两个冲程．

5．关于能量转化的说法，不 正确的是（　　）
A．用锤子砸石头，石头发热﹣﹣机械能转化为内能
B．将金属片插入西红柿做成水果电池向外供电﹣﹣电能转化为化学能
C．电饭锅工作﹣﹣电能转化为内能
D．电风扇工作﹣﹣电能转化为机械能
【考点】能量的相互转化．
【专题】定性思想；功和能综合题．
【分析】判断能量的转化，我们主要看它要消耗什么能量，得到什么能量，总是消耗的能量转化为得到的能量．
【解答】解：A、用锤子砸石头，石头发热，这一过程中，将机械能转化为内能，故A正确；
B、将金属片插入西红柿做成水果电池向外供电这一过程中，消耗了水果中的化学能，转化为电能，故B错误；
C、电饭锅工作时，将电能转化为内能，故C正确；
D、电风扇工作时，主要将电能转化为机械能，故D正确．
故选B．
【点评】能量转化的过程都是有规律可循的，在平常的学习中要注意总结归纳．

6．甲、乙、丙、丁四个轻质小球都带电，把它们悬挂起来，相互靠近时，作用情况如图所示，已知甲带负电，关于它们带电情况的说法，正确的是（　　）

A．乙带正电 B．丙带正电
C．丁带正电 D．以上三项都不对
【考点】物体带电情况的判断．
【专题】推理法；电流和电路．
【分析】（1）同种电荷相互排斥，异种电荷相互吸引．
（2）排斥的带有同种电荷，吸引的可能带有异种电荷，也可能带电体吸引不带电体．
【解答】解：四个轻质小球都带电，
甲、乙相互排斥，说明甲、乙一定带同种电荷，已知甲带负电，所以乙带负电；
乙、丙相互吸引，说明乙、丙带异种电荷，所以丙带正电；
丙、丁相互吸引，说明丙、丁带异种电荷，所以丁带负电．
故选B．
【点评】带电体吸引不带电体，排斥带同种电荷，吸引可能带异种电荷，其中之一带电．注意带电体具有吸引轻小物体的性质的情况．当然，本题中的前提是四个小球都带电，须注意．

7．以下说法，最接近实际情况的是（　　）
A．家用电饭锅的额定功率接近20W
B．教室中照明用灯通过的电流约为10A
C．手机电池电压是安全电压
D．实验中的一段导线电阻约为10Ω
【考点】电功率；电流的大小；电压；电阻．
【专题】估算题；估算综合应用题．
【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．
【解答】解：A、电饭锅加热档的功率约为1000W．故A错误；
B、家庭照明用白炽灯泡正常工作时的电流约为I==≈0.18A，故B错误；
C、对人体来说不高于36V的电压是安全的，手机电池电压不高于36V，故C正确；
D、学生实验用的一根铜导线的电阻约0.3～0.6欧姆，故D错误．
故选C．
【点评】物理学中，对各种物理量的估算能力，也是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义．

8．为维护消费者权益，我市某技术监督部门对市场上的电线产品进行抽査，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小．这种电线不符合规格的主要原因是（　　）
A．电线的温度引起电阻偏大
B．电线的材料引起电阻偏大
C．电线的长度引起电阻偏大
D．电线的横截面积引起电阻偏大
【考点】影响电阻大小的因素．
【专题】电压和电阻．
【分析】依据影响电阻大小的因素来判断．影响电阻大小的因素共有四个：材料、长度、横截面积、温度．
【解答】解：
当导体的长度、材料、温度不变时，横截面积越小，电阻越大．本题中的条件即为电线的横截面积小引起电阻偏大．
故选D．
【点评】本题考查影响电阻大小有关因素的掌握情况，注意探究电阻大小时，用控制变量法进行分析．

9．如图所示电路中的电阻器规格都是相同的，那么，关于电路电阻大小的说法，正确的是（　　）
A．甲最小 B．乙最小 C．丙最小 D．一样大
【考点】电阻的串联；电阻的并联．
【专题】图析法；电压和电阻．
【分析】串联电路总电阻等于各电阻之和，并联电路总电阻的倒数等于各电阻倒数之和；分析清楚电路结构、应用串并联电路特点分析答题．
【解答】解：已知电阻器规格都是相同的，则甲图中R甲=R；
乙图中，两电阻串联，总电阻R乙=2R，
丙图中，两电阻并联，总电阻R丙=，
由此可知，丙图等效电阻最小，乙图等效电阻最大，甲图电阻居中．
故选C．
【点评】掌握串并联电路特点、分析清楚电路结构即可正确解题．

10．一位同学在测量小灯泡电阻的过程中，通过滑动变阻器调节其两端电压改变小灯的亮度，做了七次实验，实验现象和数据记录如表．通过计算，发现小灯的电阻是不相同的．这个实验的结果说明，小灯灯丝的电阻与（　　）有关：
数据序号
1
2
3
4
5
6
7
发光情况
明亮
不明亮
不亮
较暗
微光
熄灭
熄灭
电压U/A
2.5
2.1
1.7
1.3
0.9
0.5
0.2
电流I/A
0.28
0.26
0.24
0.21
0.19
0.16
0.05
算出的电阻R/Ω
8.9

A．电压 B．电流 C．功率 D．温度
【考点】影响电阻大小的因素．
【专题】应用题；电压和电阻．
【分析】导体的电阻大小的影响因素：材料、长度、横截面积和温度．在解此题得过程中，要对灯泡不同亮度对应的电阻解出来，再去分析灯丝电阻和灯泡亮度的关系，进一步找出灯丝的电阻和灯丝温度的关系．
【解答】解：
由以上数据可以看出：从灯泡不发光到灯泡很亮的过程中灯丝电阻是不断增大的；灯泡越亮灯丝的温度越高，电阻越大，因此导致灯丝电阻变化的原因可能是灯丝温度的变化，故ABC错误，D正确．
故选D．
【点评】本题考查了影响电阻大小的因素，知道电阻受温度的影响是解决该题的关键．

11．a、b、c三盏灯分别标有“110V 20W”、“220V 40W”、“36V 60W”的字样，三盏灯都正常发光，比较它们的亮度（　　）
A．a灯最亮 B．b灯最亮 C．c灯最亮 D．三盏灯一样亮
【考点】实际功率．
【专题】电能和电功率．
【分析】灯泡亮度由实际功率决定．灯泡的实际功率越大，亮度越大．
【解答】解：由题可知，三盏灯都正常发光，它们的实际功率都是各自的额定功率．三盏灯中c灯的额定功率最大，所以c灯的实际功率也最大，灯泡亮度由实际功率决定．故c灯最亮．
故选C．
【点评】本题只要知道灯泡亮度由实际功率决定即可正确解答．

12．小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示．把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌标有“10Ω 2A”．下列说法中错误的是（　　）

A．电源电压为4.5V
B．小灯泡的额定功率为1.5W
C．小灯泡正常发光时，滑动变阻器消耗的电功率为1.25W
D．小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
【考点】欧姆定律的应用．
【专题】压轴题；电路和欧姆定律．
【分析】（1）当滑动变阻器的滑片P移至B端时，滑动变阻器的最大阻值和灯泡串联，根据图象读出电路中的电流，根据欧姆定律求出滑动变阻器两端的电压，根据串联电路的电压特点求出电源的电压；
（2）由图象可知电压表的示数为3V时对应的电流，根据P=UI求出灯泡的额定功率，根据串联电路的电压特点求出滑动变阻器两端的电压，根据欧姆定律求出滑动变阻器接入电路中的电阻，根据P=UI求出此时滑动变阻器消耗的电功率．
【解答】解：（1）当滑动变阻器的滑片P移至B端时，滑动变阻器的最大阻值和灯泡串联，
由图象可知，当电压表示数为1.5V时，电路中的电流I=0.3A，
由I=可得，滑动变阻器两端的电压：
U滑=IR滑=0.3A×10Ω=3V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：
U=UL+U滑=1.5V+3V=4.5V，故A正确；
（2）由图象可知，灯泡两端的电压为3V时，电路中的电流I′=0.5A，
因额定电压下灯泡的实际功率和额定功率相等，
所以，灯泡的额定功率：
PL额=UL额I′=3V×0.5A=1.5W，故B正确；
此时滑动变阻器两端的电压：
U滑′=U﹣UL额=4.5V﹣3V=1.5V，
滑动变阻器接入电路中的电阻：
R滑′===3Ω，故D正确；
滑动变阻器消耗的电功率：
P滑′=U滑′I′=1.5V×0.5A=0.75W，故C不正确．
故选C．
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是根据图象得出电压对应的电流，要注意额定电压下灯泡的实际功率和额定功率相等．

二、填空题．请将答案填涂在答题卡的相应位置上．（20分，每空1分）
13．请画出下列电路元件的电路图号：电动机　　；交叉相连导线　　．
【考点】电路图及元件符号．
【专题】作图题；电流和电路．
【分析】根据所学习的各种元件的电路符号对应的画出来．
【解答】解：电动机的电路图号：，交叉相连的导线的电路图号：．
故答案为：；．
【点评】本题考查了元件的电路符号．注意要把各个符号画清晰、规范．

14．单位换算：
1.5A=　1.5×103　mA；0.5kW•h=　1.8×106　J．
【考点】物理量的单位及单位换算．
【专题】应用题；定量思想；顺推法；电流和电路；电能和电功率．
【分析】本题根据电流、电能单位的进率进行换算．单位换算的步骤为：原来的数字、乘号、进率、后来的单位、最终结果．
【解答】解：
因为1A=103mA，所以1.5A=1.5×103mA；
因为1kW•h=3.6×106J，所以0.5kW•h=0.5×3.6×106J=1.8×106J．
故答案为：1.5×103；1.8×106．
【点评】进行单位间的换算时，运用不同单位间的具体关系，利用数学上的运算即可；同时对某些物理量的单位的由来也要有明确的认识，可借助于物理公式去理解．

15．水的比热容是4.2×103J/（kg•℃），它所表示的物理意义是　1kg的水温度升高（降低）1℃，吸收（放出）的热量是4.2×103J　．无烟煤的热值是3.4×107J/kg，它所表示的物理意义是　1kg的无烟煤完全燃烧，放出的热量是3.4×107J　．
【考点】比热容的概念；燃料的热值．
【专题】应用题；比热容、热机、热值．
【分析】①比热容是单位质量的某种物质温度升高1℃所吸收的热量；
②根据燃料热值定义（单位质量的燃料完全燃烧时放出的热量）回答．
【解答】解：：①水的比热容是4.2×103J/（kg•℃），读作4.2×103焦每千克摄氏度，表示的物理意义是1kg水温度升高1℃吸收的热量是4.2×103J；
②无烟煤的热值为3.4×107J/kg，它表示的意思是1kg的无烟煤完全燃烧时放出的热量是3.4×107J．
故答案为：1kg的水温度升高（降低）1℃，吸收（放出）的热量是4.2×103J；1kg的无烟煤完全燃烧，放出的热量是3.4×107J．
【点评】此类问题是考查对物质比热容及燃料热值的理解，属于基础题．

16．写出下列现象中能量的转移或者转化情况：用电炉子烧水　电能转化为内能　；用热水袋取暖　内能的转移　．
【考点】能量的转化和转移．
【专题】应用题；定性思想；能源的利用与发展．
【分析】判断能量的转化，我们主要看它要消耗什么能量，得到什么能量，总是消耗的能量转化为得到的能量．能量既可以转化，也可以转移，热传递就是能量的转移过程．
【解答】解：用电炉子烧水的过程中，将电能转化为内能，使水的内能增加，温度升高；
用热水袋取暖的过程中，发生了热传递，即这是内能的转移过程．
故答案为：电能转化为内能；内能的转移．
【点评】能量可以发生转化，也可以发生转移，能量转化往往是通过做功实现，而能量转移往往是通过热传递实现．

17．如图，老张家餐桌上方的三盏灯，闭合开关时同时亮，断开开关时同时熄灭，这三盏灯是　并　联的；餐厅角落上有一个插座，如图，这个插座与餐桌上方的灯是　并　联的．

【考点】电路的基本连接方式．
【专题】电流和电路．
【分析】在并联电路中，各用电器之间是互不影响的，而串联电路中各用电器互相影响．
【解答】解：家庭电路中，各用电器并联连接，因此老张家餐桌上方的三盏灯，闭合开关时同时亮，断开开关时同时熄灭，并且当其中一盏灯熄灭时，其它两盏灯仍可以正常发光，因此这三盏灯并联连接；
因为餐厅角落的插座与餐桌上方的灯工作时互不影响，因此它们是并联连接．
故答案为：并；并．
【点评】本题考查串并联电路的辨别，家庭电路中的各用电器、用电器和插座之间都为并联连接．

18．如图甲，开关闭合后，两个电流表的示数分别是0.5A、0.3A，则小灯L2中的电流是　0.2　A；乙图中，电源电压是5V，开关闭合后，电压表示数是2V，则L1两端电压为　3　V．

【考点】并联电路的电流规律；串联电路的电压规律．
【专题】计算题；图析法；电流和电路；电压和电阻．
【分析】（1）并联电路是指各用电器并列连接起来的电路，根据并联电路的特点判断两灯泡的关系；由于电流表A1测量干路中的电流，电流表A2测量L1中的电流，然后根据电流表中指针的位置以及串联电路中电流的规律计算出电流的大小即可．
（2）已知电源电压和电压表示数，根据串联分压的特点可求得L1两端电压．
【解答】解：（1）因为两个灯泡并列连接在电路里，两灯泡是并联连接；因为电流表A1测量干路中的电流，则I=0.5A，
流过灯L1的电流I1=0.3A，则流过灯L2的电流I2=0.5A﹣0.3A=0.2A．
（2）由图可知，电压表测量灯泡L2两端电压，即U2=2V，已知U=5V，
则L1两端电压U1=U﹣U2=5V﹣2V=3V．
故答案为：0.2；3．
【点评】本题会正确识别串并联电路，会根据电路中电流的规律判断电流表的量程，并能准确读出电流值．

19．就导电性能来说，有些物质如硅、锗等，其导电性能介于导体和绝缘体之间，称作　半导体　．某些物质在温度极低时，电阻会变成零，这就是　超导　现象．
【考点】半导体的特点；超导体的特点．
【专题】粒子与宇宙、材料世界．
【分析】（1）根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫导体，如：人体、大地、各种金属、石墨、酸碱盐的溶液等；不容易导电的物体叫绝缘体，如：玻璃、陶瓷、橡胶、塑料等；导电性能介于导体与绝缘体之间的叫半导体，如：硅、锗等；
（2）当物质电阻为零时，会出现超导现象．
【解答】解：介于金属和非金属之间的硅和锗是半导体材料；当物质的电阻变为零时，导电性能极强，属于超导现象．
故答案为：半导体；超导．
【点评】此题主要考查导体、半导体和超导现象，都属于基础知识．

20．一个蓄电池，工作电压是12V，容量是5Ah．“容量是5Ah”表示的物理意义是　以5A的电流放电，可以工作1小时　．这个蓄电池充满电后，储存的电能约为　216000　J．
【考点】电功的计算．
【专题】计算题；电能和电功率．
【分析】12V是工作电压，5A是放电电流，h表示的是放电时间1小时；由W=UQ=UIt计算蓄电池充满电后储存的电能．
【解答】解：
“容量是5Ah”表示的物理意义是：以5A的电流放电，可以工作1小时；
这个蓄电池充满电后，储存的电能约为：
W=UQ=UIt=12V×5A×3600s=216000J．
故答案为：以5A的电流放电，可以工作1小时；216000．
【点评】本题考查了手机电池铭牌的含义和充满电后储存电能的计算，关键是明白手机电池容量的含义．

21．某电热器电阻为10Ω，且不随温度的变化而变化．工作5min产生的热量为12000J，则通过它的电流为　2　A；当通过电热器的电流变为原来的2倍时，5min内产生的热量为　48000　J．
【考点】焦耳定律的计算公式及其应用．
【专题】计算题；电与热、生活用电．
【分析】知道电热器的电阻和工作时间以及产生的热量，根据Q=I2Rt求出通过的电流，再根据Q=I2Rt求出通过电热器的电流变为原来的2倍时5min内产生的热量．
【解答】解：由Q=I2Rt可得，通过电热器的电流：
I===2A，
当通过电热器的电流变为原来的2倍时，5min内产生的热量：
Q′=（I′）2Rt=（2I）2Rt=4I2Rt=4Q=4×12000J=48000J．
故答案为：2；48000．
【点评】本题考查了焦耳定律的灵活应用，是一道较为简单的应用题．

22．如图所示，已知R2=10Ω．开关断开时，电流表示数为0.6A；开关闭合时，电流表示数为0.9A．则电源电压为　6　V，R1=　20　Ω．

【考点】欧姆定律的应用．
【专题】应用题；电路和欧姆定律．
【分析】由电路图可知，开关断开时，电路为R2的简单电路，电流表测通过R2的电流，根据欧姆定律求出电源的电压；当开关闭合时，两电阻并联，电流表测干路电流，根据欧姆定律求出电路中的总电阻，利用电阻的并联求出R1的阻值．
【解答】解：由电路图可知，开关断开时，电路为R2的简单电路，电流表测通过R2的电流，
由I=可得，电源的电压：
U=I2R2=0.6A×10Ω=6V；
当开关闭合时，两电阻并联，电流表测干路电流，
电路中的总电阻：
R===，
因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以， =+，即=+，
解得：R1=20Ω
故答案为：6；20．
【点评】本题考查了并联电路的特点和欧姆定律的应用，解题时要注意方法的灵活性．

三、作图、实验与探究题．请将答案填涂在答题卡的相应位置上．
23．（1）闭合开关后，小灯正常发光，请在图（1）○内填上电流表或者电压表的符号，并标出它们的正负接线柱．
（2）如图（2）所示，请按要求连接实物，导线不允许交叉：L1、L2并联；开关S1控制L1，S2控制L1、L2．
（3）画出如图（3）所示电路的电路图．

【考点】实物的电路连接；电路图及元件符号；根据实物图画电路图．
【专题】作图题；电流和电路；图像综合题．
【分析】（1）电流表串联在被测电路中，电流由正接线柱流入，负接线柱流出，电流表在电路中相当于一根导线，电流表所处位置相当于短路；
电压表与被测电路并联，正接线柱接近电源正极端，负接线柱接近电源负极端，电压表接在电路中，电压表所在支路相当于断路．
（2）根据题意可得，两灯并联，且开关分别控制干路和其中一个支路，运用电流流向法可进行连接．
（3）先判断实物图的连接方式，然后再确定每一个开关分别控制哪一部分支路以及电流表和电压表的测量对象，最后画出电路图．
【解答】解：（1）在电源右侧的电表应该为电流表，如果是电压表则电路断路；电源上边的电表应为电压表，如果是电流表，电源将被短路；电源下边，与电阻串联的电表应该为电流表，如果是电压表，则该支路断路；同时注意靠近电源正极一端的为正接线柱，靠近电源负极一端的为负接线柱．电路图如图所示．

（2）根据题意可知，L1、L2并联，电流有两条支路，开关S1在L1灯的支路上，开关S2在干路上，按电流路径连接实物，如下图所示：

（3）由图知，电路中只有一条电流的路径，为串联电路，电压表并联在灯L1的两端，开关在两灯泡之间，故电路图如下．

【点评】（1）本题考查学生对电流表和电压表的特点的了解和掌握，该类题是常考题型．注意电流表在电路中相当于导线，电压表相当于开路，所以电流表一定不能和用电器并联，电压表不能和用电器串联．
（2）实物图的连接中，关键是会分析电路元件的连接情况，并注意找准节点，导线不能交叉；
（3）此题考查的是根据实物图画电路图，对实物图正确分析，得到电路的连接关系或电表的正确位置，是得到正确电路图的前提．

24．
