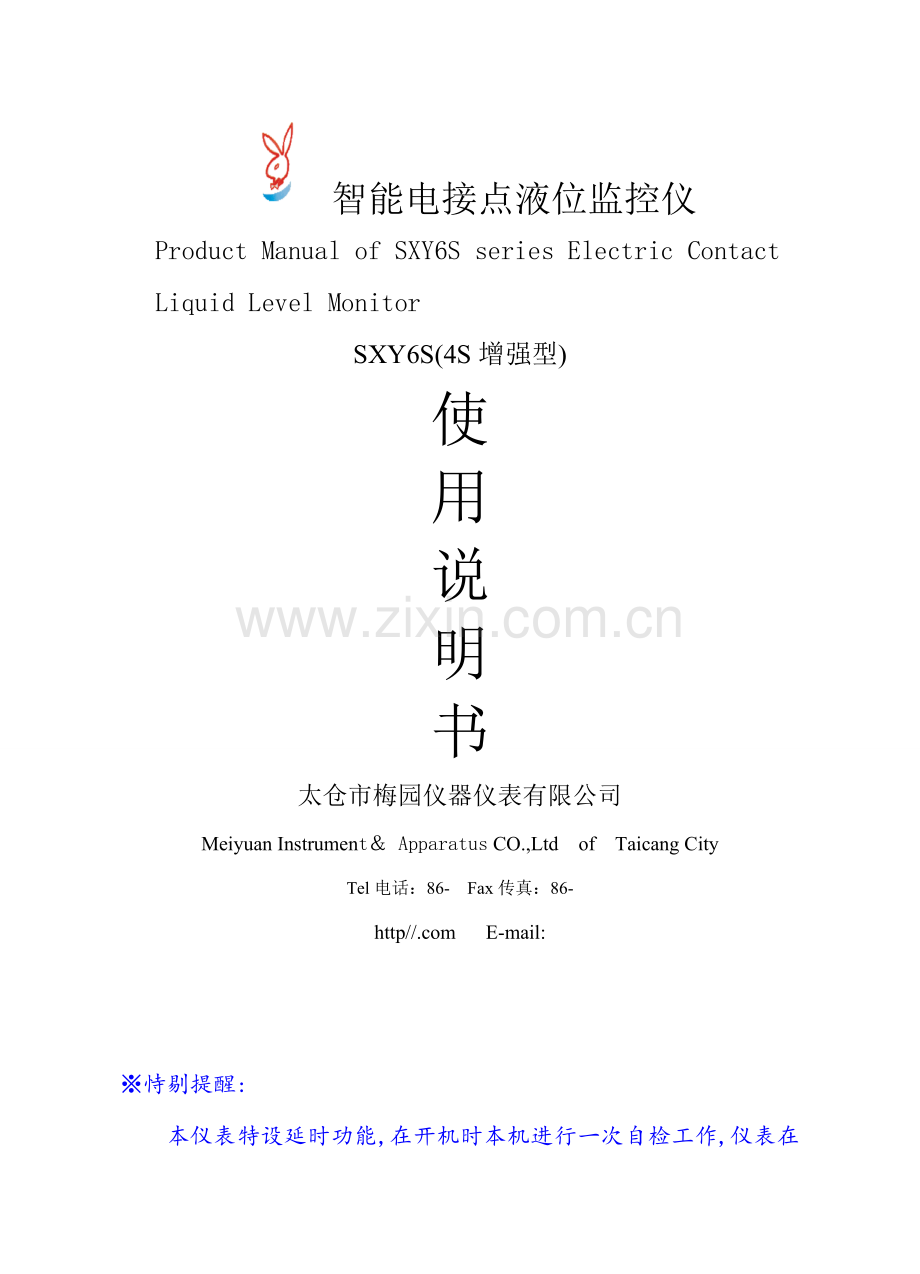

智能电接点液位监控仪
Product Manual of SXY6S series Electric Contact
Liquid Level Monitor
SXY6S(4S增强型)
使
用
说
明
书
太仓市梅园仪器仪表有限公司
Meiyuan Instrument＆ Apparatus CO.,Ltd of Taicang City
Tel电话：86-　Fax传真：86-
http//.com E-mail:

※恃剔提醒:
本仪表特设延时功能,在开机时本机进行一次自检工作,仪表在开机自捡时黑灯五秒以上,请耐心等一会!!!

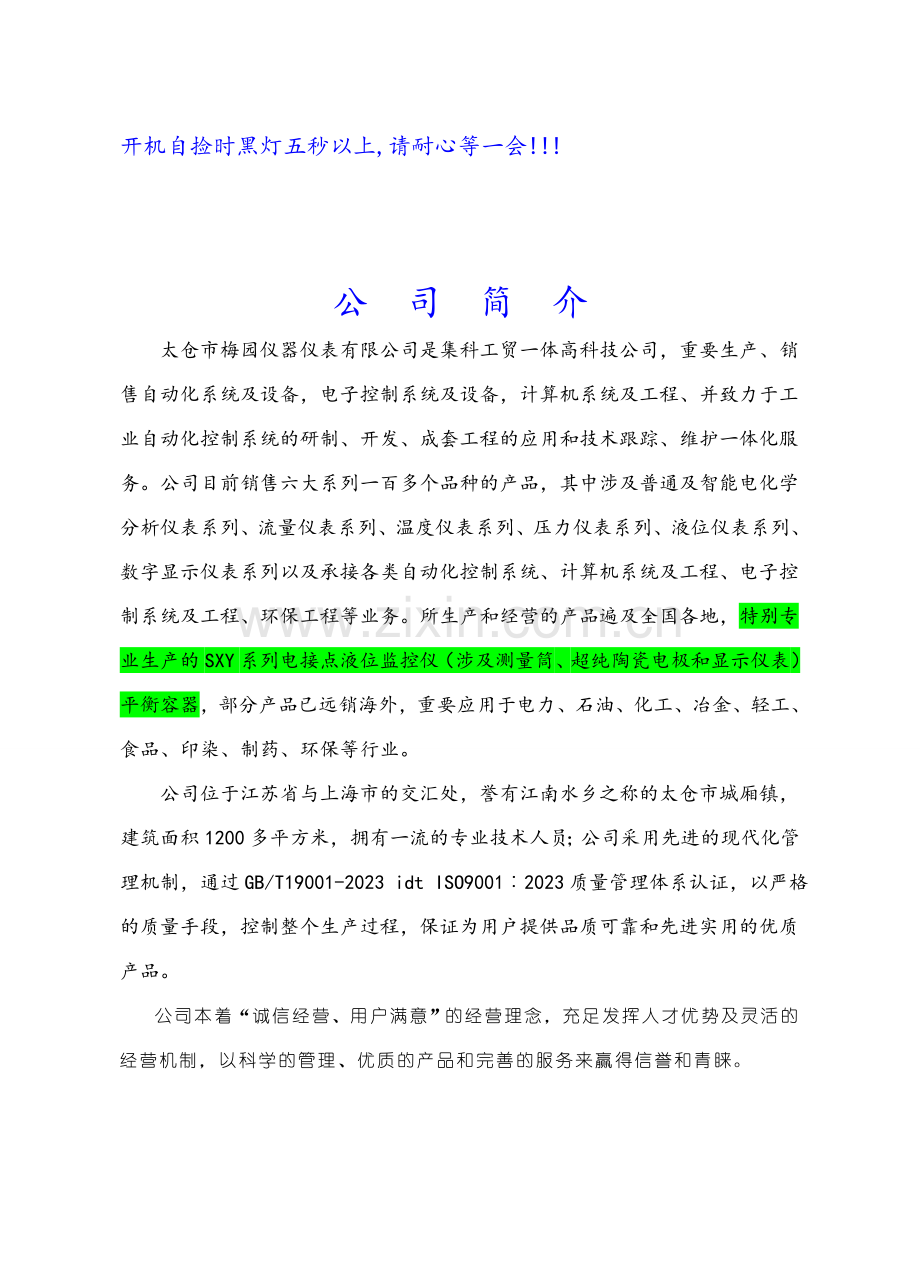

公 司 简 介
太仓市梅园仪器仪表有限公司是集科工贸一体高科技公司，重要生产、销售自动化系统及设备，电子控制系统及设备，计算机系统及工程、并致力于工业自动化控制系统的研制、开发、成套工程的应用和技术跟踪、维护一体化服务。公司目前销售六大系列一百多个品种的产品，其中涉及普通及智能电化学分析仪表系列、流量仪表系列、温度仪表系列、压力仪表系列、液位仪表系列、数字显示仪表系列以及承接各类自动化控制系统、计算机系统及工程、电子控制系统及工程、环保工程等业务。所生产和经营的产品遍及全国各地，特别专业生产的SXY系列电接点液位监控仪（涉及测量筒、超纯陶瓷电极和显示仪表）平衡容器，部分产品已远销海外，重要应用于电力、石油、化工、冶金、轻工、食品、印染、制药、环保等行业。
公司位于江苏省与上海市的交汇处，誉有江南水乡之称的太仓市城厢镇，建筑面积1200多平方米，拥有一流的专业技术人员；公司采用先进的现代化管理机制，通过GB/T19001-2023 idt ISO9001︰2023质量管理体系认证，以严格的质量手段，控制整个生产过程，保证为用户提供品质可靠和先进实用的优质产品。
公司本着“诚信经营、用户满意”的经营理念，充足发挥人才优势及灵活的经营机制，以科学的管理、优质的产品和完善的服务来赢得信誉和青睐。

目 录
用途…………………………………………………….1
技术指标…………………………….…………………1
仪表自备电源使用注意事项……….…………………1
智能液位仪特点……………………………………… 1
仪表工作原理………………………………………….3
操作指南……………………………………………….3
接线方法……………………………………………….7
用 途
SXY6S(4S增强型)系列电接点液位监控系统是一种介质接触型、多点液位检测控制器。由于电接点及测量筒具有耐高温、耐高压的特性，所以广泛用于锅炉汽包、高、低压加热器、除氧器、蒸发器、直流锅炉启动分离器、汽包连排扩容器、水箱等液位测量和控制，也合用于其它导电液体的测量控制，但不适合易燃、易爆液体及腐蚀性液体的测量。
技术指标
交流工作电源电压 AC220V±10％ 50HZ±1HZ
合用液体阻值 0-500K
传感器至控制器引线(屏蔽电缆)距离≤200m
输出接点容限220AC 3A, 上下限各二组为常开常闭, 上下限各三组均为常开
控制器开孔尺寸:152+1×76+1mm, 152+1×152+1mm
控制器外形尺寸:80×160×300 mm 160×160×300 mm
仪表自备电源使用注意事项
当仪表未接220VAC,使用自备电源时,需注意自备电源的供电情况及供电时间(尽量不要超过60分钟),如仪表在自备电源的工作状态下,由于长时间放电过程,出现无法正常工作时,应立刻给仪表接上220VAC电源进行自动充电,否则当自备电源的电池电压下降至5.3V以下,将导致自备电池彻底损坏,估在大修时220VAC电源失去,应关掉仪表电源开关。
智能液位监控仪的特点
SXY6S(4S增强型)智能液位仪是一种智能化、高可靠性的新一代电接点式液位监测仪表，在保持传统电接点式液位仪所有功能的前提下，进行了重大改善,增长了功能。
智 能 化
绝非简朴的逻辑电路可比，是真正的微电脑。它在仪表内部默默地工作，表
1
面上为您带来的好处似乎只是灵活的面板操作、直观自如的告警点设立、方便的电极测试功能，事实上它所做的远远不止这些，如下面所述就大多是智能化带来的优点。
高度的容错性
由于采用了智能水位辨认技术，在部分电极损坏的情况下仍能得到对的的水位，并且立即将电极损坏情况在面板标尺上显示出来。
高抗干扰能力
对输入环节采用数字滤波技术，并采用带回差的电极状态判别法，大大提高抗干扰能力；输出环节采用延时告警，防止在瞬间强干扰的情况下产生误告警。
数字电路与模拟电路的电源采用DC－DC转换器隔离，消除从电源串入的干扰，及数模电路互助干扰, 使三部份电路均与微控制器（MCU）实现了隔离。
高 可 靠 性
除上面提到的电极容错技术和抗干扰能力外，仪表自身由超大规模集成电路构成，硬件可靠性很高，并且具有完备的自检能力，可以及时发现自身硬件上的问题并产生告警。
告警点可定
您可通过面板操作任意设立告警点的位置及告警点的数量，非常灵活直观。
显示点数量可设定
您可通过面板操作任意设立显示点的数量和显示点位置。
标尺刻度可设定
您可通过面板操作任意设立所需的各点标尺刻度。
电流输出可设定
您可通过面板操作任意设立所需的各点电流输出值。
电极测试功能
老式仪表只有当电极已损坏时才可以被发现，而电极的损坏往往是一个缓变的过程（如结垢、腐蚀等）。本仪表能通过面板操作对每一个电极单独进行测试，测出电极对测量筒体的电阻，这种测试可以使您及时发现异常的电极，或帮助您决定一组电极是否需要清洗或更换，也可为汽阻临界值的调整提供参考。
可精确调整水汽阻临界值
老式仪表调整水汽阻有两大困难：其一不知道水阻、汽阻的确切值，其二采用微调电位器调整，不仅操作麻烦并且不易调到最佳。由于这两个因素，临界值的调整很带盲目性，往往现场环境稍有变化就须重新调整。
而本仪表由于具有“电极测试功能，可以测出水、汽阻，由此可以拟定出一个比较合理的临界值，调整临界值用按键操作，数码显示，方便直观且精确，可调范围也较宽，在10K－500K之间。
兼 容 性
所有接口与老式仪表保持兼容，可不作任何改动直接替换老式仪表。

2
仪 表 工 作 原 理
请看图：仪表的核心是一块微控制器(MCU)，在它的统一“指挥”下，水阻测试电路,通过多路电子开关逐个地测试每一个电极与测量筒体之间的阻抗，微控制器得到这些阻值后一方面用数字滤波程序滤去干扰，然后由智能水位辨认程序辨认出当前的水位，面板上的标尺和数码显示出来。假如水位超过预先设定的上下限，则产生声光告警，并触发相应的告警输出。
在智能水位辨认程序辨认水位的同时，也将一些“表现异常”的电极辨认出来，并使面板标尺上的相应点闪烁以提醒维护人员注意。
将水阻测试电路测试出来的阻值直接在数码显示器上显示出来，就可以知道电极的使用情况，这可以通过面板上的按键操作告知微控制器这样做，这就是电极测试功能。
操 作 指 南
一、 面板介绍
数码显示: 正常工作时显示水位值，在电极测试状态显示被测电极与测量筒体之间的阻值，以及在其它需要显示数字场合显示数字。
水位标尺:汽红水绿，直观显示水位。假如某一点闪烁则表达相应点的电极失效。
状态指示灯:共有5个指示灯，上下两端的四个灯分别指示“上限”、“下限”、“上极限”、“下极限四种告警状态，产生上述告警时相应灯闪烁红色；中间一个灯指示工作电源。
按键:共有3个按键，每个按键都是复用的，在不同的场合下有不同的用途，所以事实上有六种键，如“消音”和“▲”在同一个按键上（见面板图）。
3
二、仪表操作
本仪表在每次打开电源开始工作前都要做一些“热身运动”,蜂鸣器也要鸣叫一下，以表达它并没有哑,这是为了向您表白：这些部件都是能正常工作的,当然尚有一些您看不到的部件的检测也在内部进行, 这就是仪表开机自检功能。特别提醒:仪表每次打开电源时“热身运动” 需要5秒左右黑屏时间是正常现象,请等待几秒。
如何消除告警音响？
只要按一下“消音”键即可，假如再按一下，则又会响起来。要恢复告警只要再按“消音”键即可。
消除告警音后假如出现新的告警（如由上限告警变成上极限告警），还是会产生告警音响。

仪表面板图
如何消除告警音响？
只要按一下“消音”键即可，假如再按一下，则又会响起来。要恢复告警只要再按“消音”键即可。
消除告警音后假如出现新的告警（如由上限告警变成上极限告警），还是会产生告警音响。
如何知道当前设立的告警点？
按一下“设立”键，在标尺上以红色背景显示几个绿点，就是告警点，同时数字显示窗口交替显示的二组数字就是水阻和汽阻非,常直观。
4
如何使用测试电极功能？
连续按“测试”键两次，在标尺的下端出现一个闪烁的绿点，数码显示器上显示一个数字，这个数字就是最下面的一个电极与测量筒体之间的阻值，单位KΩ，精度约10K。 按一次“▲”键，则标尺上的闪烁点上移一格，这时数码显示器上显示的是第二个电极的阻值，也就是说，“▲”键将测试点移到上面的一个电极，“▼”键将测试点移到下面一个电极。
再按“测试”键则转入正常工作状态，此外，假如1分钟内没有任何操作，也会自动转入正常工作状态。
如何进入系统设立菜单
先打开仪表电源，当仪表在正常工作状态下，长按“▼”键保持按键不放5秒钟，数码显示器上显示“F 0”称这个状态为系统设立菜单，按“▲”“▼”键，数码显示将在“F 0”、“F 1”…“F 13”、“F――― ”, 之间循环显示, 其含义如下:
“F 0” -- 显示当前设定的告警点位置、数量及水、汽阻的参数
“F 1” -- 设立“最大水阻”
“F 2” -- 设立“最小汽阻”
“F 3” -- 设立告警点
* “F 4” -- 初始化回到出厂时的默认设立(0-1选择)
* “F 5” -- 测试4-20mA电流输出,告警点位置,继电器吸合是否良好
“F 6” -- 设立显示点数量(3-19个显示点任意选择)
“F 7” -- 调节显示灯高低(此项为了仪表显示光柱上下移动显示带美观可在0-8之间选择)
“F 8” -- 设立上警告点(0-3)
“F 9” -- 设立下警告点(0-3)
“F 10” -- 设立标尺刻度
“F 11” -- 选取常规标尺刻度 1-6为常用标尺刻度(见常用刻度表),8为不选常用刻度,刻度面板设立(进F10设立各点标尺刻度),按“设立”键返回系统菜单
“F 12” -- 设立4-20mA电流输出
“F 13” -- 设立有无报警音响(0-1选择,0:关闭-无音响;1:启动-有音响)
“F―――” --　退出系统设立,所有参数都设立好后可选择“F―――”，按“设立”退出系统设立菜单
从上带*的注意如下:
进入F-4之后,如按“▲”键,选0,将不会进行初始化,只有选择1才干进行初始化,但会改变之前设立好的告警点位置和水阻、汽阻的设定值,回到出厂设定的参数。
F-5的功能,建议在仪表尚未投入继电器保护工作的状态下使用,最适合调试阶段使用 5
如何退出系统设立菜单？
在“系统设立菜单”中选择(即按“▲” “▼”键,使数码显示“F―――”,再按“设立”键), 则退出系统设立菜单, 进入正常工作。
如何设立最大水阻?
在“系统设立菜单”（见如何进入系统设立菜单？）选择“F 1”，按一次“设立”键,则在标尺上显示当前“最大水阻”设定值，假如您不想改变它，再按一次“设立”键,又可回到“系统设立菜单”，否则用“▲”“▼”键可以改变这个数字，按“▲”键数字加10，按“▼”键数字减10，数字一旦被改变就会闪烁。设立好后再按“设立”键则数字固定下来不在闪烁，表达这个数字已被确认。
“最大水阻”出厂时的初始设立是200K，您可以在10K—500K之间调整，仪表会自动限制您不能违反“最大水阻”＜“最小汽阻”这个规则，假如您发现数值不能往上调，请先修改“最小汽阻”。
需要提醒您注意的是正在闪烁的数字事实上未被确认，要再按一下“设立”键仪表才会接受这个数字。
在做这项调整前建议您先用“电极测试”功能测一下实际的水阻和汽阻，以拟定一个比较合理的值。一般我们出厂时的初始设立（最大水阻200K，最小汽阻300K）可以适应绝大多数现场环境。
如何设立“最小汽阻”?
在“系统设立菜单”中选择“F 2”，其它同如何设立“最大水阻”
如何设立上告警点数量?
在“系统设立菜单”中选择“F 8”,按一下“设立”键,数码显示一个数字,就是警告点数量,用“▲”“▼”键可以改变这个数字(0-3之间选择)，再按一次“设立”键,回到“系统设立菜单”
如何设立下告警点数量?
在“系统设立菜单”中选择“F 9”,按一下“设立”键,数码显示一个数字,就是警告点数量,用“▲”“▼”键可以改变这个数字(0-3之间选择)，再按一次“设立”键,回到“系统设立菜单”
如何设立告警点位置?
进入“系统设立菜单”选择“F 3”, 则在标尺上显示当前告警点设立, 假如您不想改变它, 则再按一次“设立键”，又可回到“系统设立菜单”， 否则按其它键，开始设立告警点，这时标尺上以红色背景显示一个闪烁的绿点， 用“▼”“▲”键将这个闪烁的绿点移到欲设立为下极限的位置上， 按一下设立键， 您会发现这个绿点被固定下来不再闪烁，而在它的上方又出现一个闪烁的绿点， 将这个绿点移到下限位置上，再用设立键固定下来…以此类推, 可依次设立上限和上极限的告警点。 四个点都设立好后，这四个点将一起闪烁，这是在问您：就这么定了吗？ 假如是，则请再按一次“设立键”，这时绿点停止闪烁，您看到的是红色背景上有四个绿点，这就是您刚才设立好的四个告警点；假如您回答不，则请按除“设立”键以外的键，如“▲”, 则刚才所作的设立无效,一切从头开始。 6
设立好告警点后，再按一次“设立”键，可回到 “系统设立菜单”，您可继续设立其它参数或选择“F---”退出系统设立。
如何设立显示点数量?
进入“系统设立菜单”选择“F 6”,按一下“设立”键,数码显示一个数字,就是仪表显示点数量,用“▲”“▼”键可以改变这个数字(2-19个点之间选择)，再按一次“设立”键,回到“系统设立菜单”
如何设立显示光柱高低?
进入“系统设立菜单”选择“F 7”,按一下“设立”键,数码显示一个数字,用“▲”“▼”键可以改变这个数字(0-8之间选择)，“0”代表光柱起始点不往上移,“1”代表起始点光点往上移1个点,“2”代表起始点光点往上移2个点,从此类推,再按一次“设立”键,回到“系统设立菜单”
如何设立显示标尺刻度?
进入“系统设立菜单”选择“F 10”,按一下“设立”键,数码显示P1(P1表达仪表最低点第1个显示点,P19为最高位第19个显示点),再按一次“设立”键,数码显示一个数字,这个数字就是你要的这一点的刻度值,用“▲”“▼”键可以改变这个数字,用“设立”键选择千位佰位十位千位，以此类推设立P2-P19刻度数值。设立好最高位的标尺刻度,无小红点后,按一次“▼”键,,再按一次“设立”键,回到“系统设立菜单”
如何选择常用标准标尺刻度？
进入系统设立菜单，选择“F 11 ”，按一下“设立”键,数码显示一个数字,如需选择标准常用刻用“▲”“▼”键可以改变这个数字,见常用标准刻度表(1-6之间选择),再按一次“设立”键,回到“系统设立菜单”
假如你不选仪表内设定的常用刻度,另选刻度选取数值8,再按一次“设立”键,回到“系统设立菜单”。
如何调试4－20MA电流输出？
进入“系统设立菜单”，选择“F 12”，再按一次“设立”键,数码上显示C---,再按一次“设立”键,键,数码上显示C1(C1表达标尺刻度最低第一点,C2-C19分别代表最低第2到第19最高位)，当C1时,用电流检测电流输出为起始值4mA,用“▲”“▼”键可以改变数码的大小,同时可改变电流输出值的大小,再按一次“设立”键,以此类推可设立C2-C19的电流输出值,设立完最高位后,再按一次“设立”键,回到“系统设立菜单”。诺共15点,侧设立完C15后再按一次“设立”键,回到“系统设立菜单”。
接 线 方 法
液位监控仪采用的是RS232－15芯和25芯插座，均安装在后面板上。其就地接线方法见下图：其中RS232－25芯插座重要用于电接点信号S1（最低位）－S19（最高位）的输入，S1接13脚，S2接12脚……S13接1脚,S14接25脚……S19接20脚,而19(S20)脚则为接地线(即测量筒筒体)。S232－15芯插座重要用于保护继电器触点输出和AC220V交流电
7
源的接线，下面图标出了上限和下限各二组保护继电器常开常闭触点输出接线方法及上限和下限各三组保护继电器常开触点输出接线方法，而1脚和9脚则接AC220V交流电

SXY6S(4S增强)系列就地接线图
四继电器接线表
控制接点下极限
下限控制接点
上限控制接点
上极限控制接点
仪表电源
J1-1
J1-2
J1-3
J2-1
J2-2
J2-3
J3-1
J3-2
J3-3
J4-1
J4-2
J4-3
220V～
常开
中线
常闭
常开
中线
常闭
常开
中线
常闭
常开
中线
常闭
1脚,9脚
六继电器接线表

8
