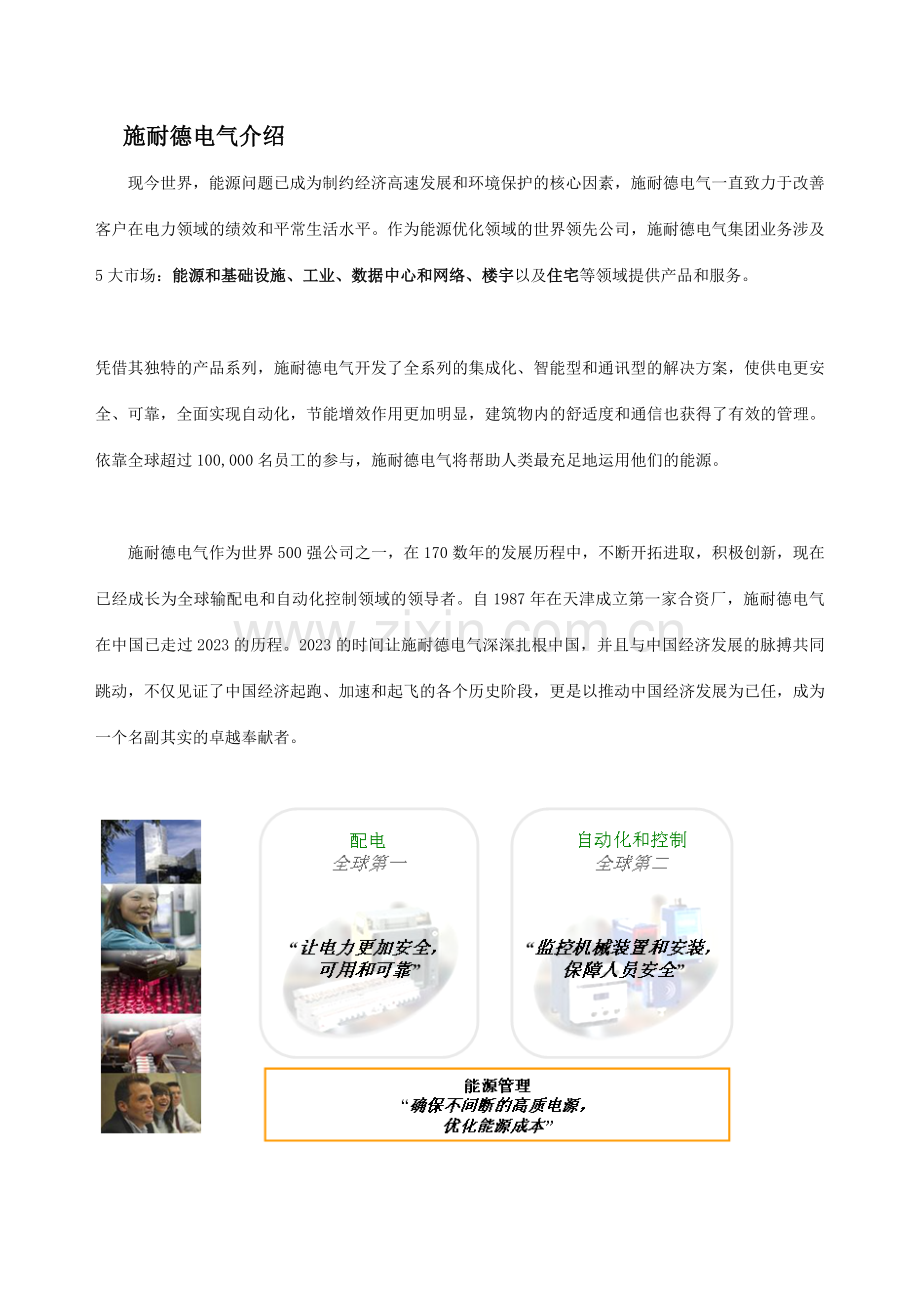

1、证大喜玛拉雅艺术酒店系统方案 施耐德电气介绍现今世界,能源问题已成为制约经济高速发展和环境保护的核心因素,施耐德电气一直致力于改善客户在电力领域的绩效和平常生活水平。作为能源优化领域的世界领先公司,施耐德电气集团业务涉及5大市场:能源和基础设施、工业、数据中心和网络、楼宇以及住宅等领域提供产品和服务。凭借其独特的产品系列,施耐德电气开发了全系列的集成化、智能型和通讯型的解决方案,使供电更安全、可靠,全面实现自动化,节能增效作用更加明显,建筑物内的舒适度和通信也获得了有效的管理。依靠全球超过100,000名员工的参与,施耐德电气将帮助人类最充足地运用他们的能源。施耐德电气作为世界500强公司之一
2、,在170数年的发展历程中,不断开拓进取,积极创新,现在已经成长为全球输配电和自动化控制领域的领导者。自1987年在天津成立第一家合资厂,施耐德电气在中国已走过2023的历程。2023的时间让施耐德电气深深扎根中国,并且与中国经济发展的脉搏共同跳动,不仅见证了中国经济起跑、加速和起飞的各个历史阶段,更是以推动中国经济发展为已任,成为一个名副其实的卓越奉献者。数字施耐德电气2023年销售额达成170亿欧元在106个国家拥有超过105,000名员工通过销售合作伙伴,解决方案行销于190个国家在25个国家有超过7000 名研发人员有200多个贴近客户的工业基地对客户业绩的奉献施耐德电气在创新、质量和
3、效率方面有着宏伟的战略,同时积极开展合作和并购业务以拓宽自己的产业阵容。施耐德电气在使电力应用更为安全和便捷的同时,以更全面、有效的解决方案系列服务于市场需求,并开发定制增值服务。全球领导者的专业实力,本地合作伙伴式的服务目前,施耐德电气在100多个国家开展业务,施耐德的产品和服务遍布世界各地,符合各国的标准和规范。施耐德每年将销售额的5%投入研发。遍布世界的6,500名研发团队成员一直致力于为用户提供更多的价值。智能电力技术已在施耐德电气成为现实,而我们还在不断地创新,以优化其应用,其中已经涉及嵌入式智能、无线网络、VDI解决方案以及因特网控制和监测。由于施耐德的生态设计、生态生产和生态增效
4、流程,施耐德有91%的生产和物流基地获得了ISO 14001认证。施耐德的解决方案可以满足最苛刻的安全性、可靠性、能效及环境规定。施耐德帮助客户以更少的能源和原材料消耗来实现更大量、更有效的生产。施耐德还提供设备全寿命期技术支持。作为全球公认的电力与自动化管理的世界领导者,施耐德电气可以提供融软件、通讯和服务于一体的综合解决方案,满足客户相应用程序在安全性、可靠性和节能方面的苛刻规定。在提供中、低压和终端配电、安全电源、建筑自动化和安全、工业控制及传感器方面,施耐德电气已经跻身于世界领导者行列。施耐德的品牌阵容在广泛性、战略契合度和相关的高增值服务方面都是无以伦比的,涉及全球市场领先品牌、强有
5、力的本地品牌以及专家品牌。为四大市场提供独一无二的解决方案:能源与基础设施通过推出电梯安全速度推动器、地铁电车中压配电柜等产品,施耐德电气不断提高电气设备的可用性和安全性,同时减少运营成本。我们首创的透明就绪解决方案对网络技术进行整合,从而增强了基础设施的性能、竞争性和收益性。工业施耐德电气向其工业客户和合作伙伴推出一系列产品、设备和服务以提高他们的市场竞争力、灵活性和可追溯性。施耐德电气的产品、设备和服务涵盖了从传感器和紧急按钮到装瓶生产线的通讯系统等广阔范围。建筑施耐德电气满足所有类型商用建筑在性能与安全面的规定。针对这一市场推出的解决方案涉及照明系统(开关、断路器、调光器等)、PLC、网
6、络插口和消防警报装置等。民用住宅施耐德电气将带给您一种全新的家庭体验:采用一种系统来控制照明、供暖、门、百叶窗等,这样可以加速数据的存取并优化通讯网络。我们不断进行研究并提出创新解决方案,目的是为了让用电变得更容易,同时保证安全、舒适和通讯顺畅。1.1 施耐德中国辉煌20载 20世纪80年代中国实行改革开放政策。1987年,施耐德电气在天津成立第一家合资工厂梅兰日兰。尽管此时中国尚处在改革初期,施耐德电气依旧对其在中国发展充满信心。施耐德电气在此间最突出的奉献就是将断路器带到了中国,从而取代了传统的保险丝,并为断路器标准的建立做出了卓越的奉献。这使得用电安全性大为增强,从而提高了中国人民的生活
7、水平。 20世纪90年代,随着中国市场的进一步开放,施耐德电气融入中国的步伐也日益加快。1992年至2023年间施耐德(中国)投资有限公司、第1个研发中心、7家工厂和3个物流中心相继成立,在此期间我们的销售额突破了10亿元人民币。施耐德电气的高额投资有力地支持了中国的经济建设。与此同时,施耐德电气还为中国的经济建设提供了先进的产品支持和完善的技术服务,低压电器、变频器、接触器等工业产品大量运用在中国国内的经济建设中,促进了中国工业化的进程。 2023年开始,施耐德电气全面发力中国市场,与日益繁荣的经济保持同步,支持国家的发展目的和计划。 截至2023年,施耐德电气在中国总共投资25.4亿人民币
8、,建立了4个分公司,32个区域性办事处,20个生产型公司,4个物流中心,1个研修学院,2个研发中心,1个实验室,500家分销商和遍布全国的销售网络。施耐德电气目前拥有近9,400名员工,通过与合作伙伴以及大量经销商的合作,发明了成千上万个就业机会。2023年,施耐德电气在中国的销售额达100亿元人民币,自1995年施耐德电气(中国)投资有限公司成立以来,公司的平均年增长率都保持在20-30%。在过去2023里,施耐德电气共向中国政府缴纳税收50亿元人民币。能源和基础建设施耐德电气以先进的技术和产品,全面参与到中国能源和基础设施建设的方方面面,涉及为三峡工程、西气东输、南水北调、岭澳核电站等重大
9、工程提供设备和服务。2023年北京奥运会中国赢得2023年奥运会的主办权,以此为契机,奥运场馆及周边设施的建设如火如荼地展开。凭借强大的技术实力,施耐德电气参与了几乎所有奥运场馆的建设,为鸟巢、水立方等项目提供了电气设备,此外还服务于首都机场三号航站楼、新央视、国家大剧院等奥运会周边设施。民用住宅市场从1998年开始的房屋改革,极大地促进了城市房地产业的发展,特别是住宅商品房的兴起。2023年后中国的房地产经济走上蓬勃发展之路,一夜之间,大量的房屋拔地而起。施耐德电气的参与让这些建筑的品质更加优秀,国内知名房地产商几乎都是我们房地产商俱乐部的会员。创新连续不断、推动标准化建设为体现对中国用户的
10、重视与承诺,提高本地市场的创新能力,施耐德电气连续不断地增长在中国的研发投资以及员工数量,每年约5的销售额用于研发。目前,它在中国设立了2个研发中心,拥有440名专业工程师,致力于为中国市场与全球市场研发新品,并对工程技术和本地化提供支持。1999年,在深圳成立第一个研发中心,专门用于针对安装系统和控制设备的研发,2023年,在上海成立第二个研发中心,则专注于低压和自动化的研发。此外,上海金山低压电气实验站也将于2023年4月成立,它的成立将使施耐德电气具有测试全系列低压产品的能力。施耐德电气自历来到中国,就一直致力于推动技术的标准化建设。我们与中国质量认证中心(CQC)、中国电器工业协会(C
11、EEIA)、上海低压电器检测站(TILVA)、中国国家认证认可监督管理委员会(CNCA)、上海质量体系审核中心(SAC)紧密配合,探讨并实行了多个行业标准。跨越2023 可连续发展 永恒的承诺 2023年正值施耐德电气进入中国20周年。为了积极响应中国政府的发展重心,施耐德电气在中国正式启动了以“节能增效”为主题的可连续发展战略,力求用先进的节能增效的解决方案促进中国经济、社会、资源和环境保护更加协调地发展,为中国构建和谐社会做出新的奉献。致力于客户满意度我们的客户客户关怀中心专业的客户培训施耐德与奥运在华重大工程项目1.2 项目概述证大喜玛拉雅中心坐落于浦东芳甸路、樱花路、梅花路和石楠路围合
12、地块, 毗邻世博园区和上海新国际博览中心。占地超过2.8万平方米,总建筑面积16万平方米,是当代中国文化创意产业的综合商业地产项目。项目内由证大大隐精品酒店和证大艺术酒店、证大美术馆、大观舞台、喜玛拉雅商业中心、喜玛拉雅创意中心/艺术馆群楼五大业态共同组成。整体建筑由国际著名建筑大师矶崎新主持设计;室内空间由国际著名室内设计师Khuan Chew担纲(迪拜著名的七星级帆船酒店的室内设计师)。其中证大大隐精品酒店和证大艺术酒店有共计400余间客房。1.3 酒店照明区域的划分及对智能照明控制系统的规定 1.4.1 现代化酒店照明区域的划分 现代化多功能酒店照明区域分为酒店室内照明和酒店室外照明。
13、酒店室内照明分为大堂区域照明、办公区照明、套房区照明、功能区照明、辅助区照明。 酒店室外照明分为停车场及停车场入口照明和建筑物泛光照明。 本设计中的重要区域为:大堂、中餐厅/酒吧/咖啡厅、公共区域、娱乐中心、宴会厅、客房等区域1.4.2 现代化酒店对智能照明控制系统的具体规定 随着智能技术的发展及其在酒店各个不同区域的广泛应用,照明控制系统仅仅达成上述规定已远远不够。业主和设计师希望酒店照明控制系统不仅仅满足使用规定,他们希望在系统控制场景变化的同时,还应做到便于管理和节省能源。具体而言,有以下几点: a) 酒店对客人要强调第一印象,规定运用明暗有序和适度的照明环境让人进入酒店就感受到典雅舒适
14、的气氛。 b) 酒店的重要功能区如: 宴会厅、会议厅、多功能厅等需要因不同的场面而变幻的灯光效果,以营造出不同的照明环境。 c) 酒店管理规定可以对酒店内所有公共区域的灯光实行监控。 d) 外墙泛光照明可烘托出整个酒店建筑的宏伟气派以吸引更多的客人。 e) 酒店的照明耗电约占整个能源的35%左右,规定通过控制系统能节省能源消耗。 f) 酒店的灯具数量多,品质高并十分昂贵,规定通过控制系统可延长灯具寿命,减少酒店运营费用。 1.4.3 酒店室内区域照明 大堂照明 大堂是客人进入酒店的必经之路,是光顾宾馆的第一感觉,其灯具的选用和灯光布置不只是为了大堂照明的需要,更应考虑照明的气氛及照明与建筑装璜
15、的协调。作为一个五星级酒店的大堂应当最大限度地为客人提供一个舒适、优雅、端庄的光环境。 使大堂实现真正的智能管理。整个大堂的灯光由系统自动管理,系统根据大堂运营时间和内外部环境亮度对比自动调整灯光效果,实现无人化操作。 大堂接待区安装触摸屏,根据接待区域各种功能特点和不同的时间段,可预设8种或16种灯光场景;同时,工作人员也可进行手动编程,能方便地选择或修改灯光场景;触摸屏采用用户管理方式,根据不同的用户设立不同的操作权限,比如:4组基本灯光场景,不需要密码就可以实现开关,其它的场景需要密码才可以操作;灯光场景的修改编辑,需要工程师或高级管理员的密码才可以操作。 系统充足运用由玻璃幕墙浸入的自
16、然光,实现日照自动补偿。当天气阴沉或夜幕降临,大堂的大水晶吊灯及主照明将逐渐自动调亮;当室外阳光明媚,系统将自动调暗灯光。使室内保持规定的亮度,节电可达成50以上。一层大堂设计了两个亮度传感器,室内放置一个,室外放置一个,通过室内外环境亮度对比,达成自动调光的目的 由于调光器的使用,可有效可延长灯具寿命24倍,对于保护昂贵的水晶吊灯和难安装区域的灯具有特殊意义。中餐厅、酒吧厅、咖啡厅中餐厅、酒吧厅、咖啡厅等采用多种可调光源,通过智能调光始终保持最柔和最优雅的灯光环境。可分别预设4种或8种灯光场景,也可由工作人员进行手动编程,能方便地选择或修改灯光场景。每个功能区域均设计了一个触摸屏,用于管理个
17、功能区的灯光,使用方法同一层大堂。灯光场景可预设4至8组灯光场景。触摸屏还具有“渐亮”和“渐暗”功能键,工作人员可随时运用这两个键灵活调节灯光亮度。公共区域 客人进出较多的时段,打开公共所有回路的灯光,方便客人进出,客人进出较少时段,打开部分回路的灯光,此区域照明控制集中在相关的管理室,由工作人员根据具体情况控制相应的照明。操作既可由现场就地控制,也可由中央监控计算机控制,还可设立时间控制。 娱乐中心通过智能调光始终保持最柔和最优雅的灯光环境。可分别预设4种或8种灯光场景,也可由工作人员进行手动编程,能方便地选择或修改灯光场景。根据不同的活动以及使用率的多少,选择合适的灯光场景。宴会厅 宴会厅
18、采用多种可调光源,通过智能调光始终保持最柔和最幽雅的灯光环境。根据一天的不同时间,不同用途精心地进行灯光场景预设立,使用时只需调用预先设立好的最佳灯光场景,使客人产生新奇的视觉效果。 宴会厅设立了一个触摸屏,用于管理个功能区的灯光,使用方法同一层大堂。1.4.4 实现照明控制智能化 采用C-Bus 智能照明控制系统后,可使照明系统工作在全自动状态,系统将按预先设立切换若干基本工作状态,通常为“凌晨”、“上午”、“安全”、“ 傍晚”、“周末”和“夜晚” 等,根据预设定的时间自动地在各种工作状态之间转换。例如,上午来临时,系统自动将灯调暗,并且光照度会自动调节到人们视觉最舒适的水平。在靠窗的区域,
19、系统智能地运用室外自然光,当天气晴朗,室内灯光会自动调暗;天气阴暗,室内灯会自动调亮,以始终保持室内设定的亮度(按预设定规定的亮度)。 当夜幕降临时,系统将自动进入“晚上”工作状态,自动地极其缓慢地调亮各区域的灯光。 系统还能使公共走道及楼梯间等公共区域的灯具协调工作;无人时、电梯间、通道等公共区域的灯保持基本的亮度,有人进过时,才将灯调亮。 此外,还可用手动控制面板或遥控器等,随意改变各区域的光照度。 对于大堂、餐厅、会议室等,灯光师可根据一天中的不同时间,不同用途精心地进行灯光的场景预设立,使用时只需调用预先设立好的最佳灯光场景,使客人产生新奇的视觉效果。1.4.5 美化服务环境吸引来宾光
20、顾 好的灯光设计可为酒店吸引众多的顾客,并能营造出一种温馨、舒适的环境,增添其艺术的魅力。顾客对酒店的第一印象是酒店入口到大堂接待区域,高雅别致的光环境可给予顾客一种宾至如归的感觉,增添顾客对酒店的好感,亲切而又温馨。酒店室内涉及宴会厅、会议室、多功能厅等,运用灯光的颜色、投射方式和不同明暗亮度可发明出立体感、层次感,不同色彩的环境气氛,不仅使客人有个舒适的居住环境,并且还可以产生一种艺术欣赏感,对酒店产生留连忘返之感。 1.4.6 可观的节能效果 现代高级酒店除了给客人提供舒适的环境外,节约能源和减少运营费用是业主们关心的又一个重要问题。 A) 按国际标准,酒店大堂的最佳光照度为150300
21、LUX (不是越高越好), 智能照明控制系统能运用智能传感器感应室内光线,自动调节光照度,即室外自然光强,室内灯光变弱;室外自然光弱,室内灯光变强,以保持大堂恒定的标准照度,既发明了最佳的照明环境,又达成节能的效果。 B) 由于C-Bus 系统可以通过合理的管理,运用智能时钟管理器可以根据不同日期、不同时间按照各个功能区域的运营情况预先进行光照度的设立,不需要照明的时候, 保证将灯关掉;在大多数情况下很多区域其实不需要把灯所有打开或开到最亮,C-Bus 系统能用最经济的能耗提供最舒适的照明;在一些公共区域如会议室、通道等,运用动静探测功能在有人进入的时候才把灯点亮或切换到某种预置场景。 1.4
22、.7 延长灯具寿命 灯具损坏的致命因素是电网过电压。灯具的工作电压越高,其寿命则成倍减少。反之,灯具工作电压减少则寿命成倍增长。因此,适当减少灯具工作电压是延长灯具寿命的有效途径。 C-Bus 智能照明控制系统能成功地克制电网的冲击电压和浪涌电压,使灯具不会由于上述因素而过早损坏。还可通过系统人为地拟定电压限制,提高灯具寿命。 C-Bus 系统采用了软启动和软关断技术,避免了灯丝的热冲击,使灯具寿命进一步得到延长。 C-Bus 智能照明控制系统能成功地延长灯具寿命24 倍。不仅节省大量灯具,并且大大减少更换灯具的工作量,有效地减少了照明系统的运营费用。 1.4.8 提高管理水平,减少维护费用
23、C-Bus 智能照明控制系统,将普通照明人为的开与关转换成了智能化管理,不仅使酒店的管理者能将其高素质的管理意识运用于照明控制系统中去,并且同时将大大减少酒店的运营维护费用,并带来极大的投资回报。 1.4.9 C-BUS智能照明控制系统产品简介C-Bus系统原理C-Bus系统是一个二线制的总线型式的智能控制系统,重要用于对照明系统的控制。也可用于消防等系统中的联动控制;除此之外还可以与其他如空调、消防、保安等系统联动。系统所有的单元器件(除电源外)均内置微解决器和存储单元,由一对信号线(双绞线)连接成网络。每个单元均设立唯一的单元地址并用软件设定其功能,通过输出单元控制各回路负载。输入单元通过
24、群组地址和输出组件建立相应联系。当有输入时,输入单元将其转变为C-Bus信号在C-Bus系统总线上广播,所有的输出单元接受并做出判断,控制相应回路输出。C-Bus系统通过两根总线连接成网络。总线上不仅为每个组件提供36伏直流电源,还加载了控制信号。C-Bus通过系统编程使控制开关与输出回路建立逻辑相应关系,因此在设计时更加简朴、灵活。C-Bus系统协议 C-Bus系统遵从国际通讯协议标准, IEEE Standard 802.3 CSMA/CDCSMA/CD即为:Carrier Sense - Multiple Access - Collision DetectionCarrier Sense
25、 - 载波监听,判断网络上是否有其他的主机正在传送信号。Multiple Access - 多个主机连接在同一条电缆上。Collision Detection - 防止两个或两个以上的主机同时向总线上发送信息。C-Bus 系统组成一个C-Bus系统是由系统单元、输出单元、输入单元三部分组成。有关各部分单元的介绍详见单元功能介绍。C-BUS系统典型系统图1.4 Schneider客房解决方案ULTI系统简介1.4.1 ULTI系统概述随着二十一世纪的来临,我们进入了一个智能化高度发展的时代,传统的照明控制方式已不能满足其更高标准的规定。由于高质量的照明对发明良好的休息环境、提高生活质量起到至关重
26、要的作用,因此智能化照明控制将逐渐取代传统的跷板开关控制。智能化照明管理系统应具有和传统跷板开关同样控制灯的开关、调光的功能,并且有自动探测设备能感测诸如人体运动和周边环境照度,以自动控制灯的开关及调光,还应当允许与其它自控系统(防盗等)集成,实现互相控制。有节能,减少布线,便于维护、此后功能扩展,且安全、可靠的特点。ULTI奥智奇胜创意概念,是奇胜工业集团在2023年推出的全新品牌。智能极控ULTI奥智将人性化和艺术性完美结合的灯光控制和家居自动化概念引入平常生活。ULTI奥智设计独特、操作简便又能灵活控制电器产品,全方位满足酒店设计师把酒店设计升格的需求,以及公司用户建立更加高效、人性化的
27、办公室需要。ULTI奥智的QuickFit设计新奇,安装简易, 采用RF无线操作技术,将所有灯光控制功能集合到一个简朴的系统中,轻松实现预调在各种不同灯光组合,甚至操控其他电器装置。灯光在平常生活中不可或缺,ULTI奥智,给您营造不同的灯光氛围,让您体验现代生活的写意与舒适。1.4.2 系统结构ULTI系统硬件包含调光模块、开关模块、遥控器、床头集控面板、通用扩展板等部分组成,通过强电、有线连接及无线射频技术构成一套照明管理系统。单联双极开关 四联窗帘控制模块 床头集控模块 插卡取电可移动场景控制器四联双极开关1.4.3 系统功能及典型应用1)照明灯光系统的控制、灯光场景变化调节;2)床头集中
28、控制;3)电动窗帘等电器控制;4)客房服务功能;5)客房联网功能。1.4.4 ULTI系统的优点A、操作简便:One-Touch随意调控场景,一键遥控,极易操作。B、安装简朴:Quick Fit五分钟简易安装,ULTI系统采用单火线设计,无需重新布线,直接替换原有强电机械式传统开关。C、延长灯具寿命:ULTI系统对调光灯具采用软起动、软关断技术,避免起动和关断时对灯丝的冲击,从而延长了灯具寿命。D、配置容易:ULTI系统的场景设立三部曲,轻松设立所需调控场景。E、无线遥控:ULTI系统采用无线射频(RF)技术,通讯无边界,突破了传统系统中红外遥控的方向性及距离限制。F、设计:ULTI系统元件均
29、为模块结构,可极大的节约用户的备品备件费用。G、先进:在现代化大厦中使用ULTI系统,实现照明管理智能化,达成6A级智能大厦的水平,提高了大厦硬件的档次。1.4.5 施耐德ULTI方案(二种)酒店客房控制系统按照是否联网分为联网型和非联网型按照客房控制功能重要有以下几个部分组成1、客房服务控制部分 这部分控制重要是为了提高酒店管理的效率,提高酒店管理水平,增强酒店的竞争力2、设备状态监视部分这部分是强化对客人安全面的服务,事实上也提高酒店管理水平的一个部分3、灯光、窗帘以及空调等设备控制部分美化客房环境,提高酒店档次这三个部分中比较重要的部分为客房服务的控制客房控制系统现在流行的几种做法:1、
30、使用插卡取电方式控制房间内所有功能2、使用IC卡方式控制房间内所有功能客房控制系统功能具体列表(提供例图给业主方选择)客房服务内容编号客房服务控制内容功能描述控制类型A1门铃 Bell客人来访,双音门铃启动开关输入 DI本地信号A2勿扰DND显示 门口客人拒绝访客,门铃功能取消,门口显示开关输出 DO网络信号A3清扫MUR显示 门外显示客房需要打扰,门外显示开关输出 DO网络信号A4勿扰DND开关,安装位置可在入口处和床头客人拒绝访客门铃功能关闭开关输入 DI网络信号A5清扫MUR开关安装位置可在入口处和床头客房需要打扰,请求服务开关输入 DI网络信号 PCU 清扫显示DND 勿扰开关 Bel
31、l 门铃 DND 勿扰开关 PCU 清扫开关设备状态监视F1插卡取电客人进入房间,插卡后,灯光进入欢迎模式,插座供电,空调进入舒适模式,所有客房服务被起用;卡被拔下,灯光、插座关闭,空调进入节能模式,所有客房服务被挂起。开关输入 DI网络信号 插卡取电 灯光、窗帘、空调控制 回路灯具名称控制类型A38Uplight (Left) 左则向上射灯开关网络信号A39Uplight (Right) 右则向上射灯开关网络信号A40Blind 1 卷帘1 开开关网络信号Blind 1 卷帘1 关开关网络信号A41Blind 2 卷帘2 开开关网络信号Blind 2 卷帘2 关开关网络信号A42Bedsid
32、e Blind 床边卷帘本地开关控制A43Wardrobe Light 衣柜灯本地行程开关A44Decoration Light 装饰灯开关网络信号A45Vanity Up 洗漱台上方灯合并一路,卫生间本地双控A46Vanity Down 洗漱台下方灯A47Shaving Mirror (Left) 左则梳妆镜A48Shaving Mirror (Right) 右则梳妆镜A49Toilet Light 厕所灯卫生间本地双控A50Shower Light 淋浴区灯卫生间本地双控A51Bedside Light 床头灯开关网络信号A52Night Light 夜灯开关网络信号A53Bedroom
33、Ceiling Light 卧室天花灯开关网络信号A54Reading Light (Left) 左则阅读灯开关网络信号A55Reading Light (Right) 右则阅读灯开关网络信号A56Bathroom Ceiling Light 浴室天花灯卫生间本地双控A57Corridor Ceiling Light 走廊天花灯开关网络信号A58Heated/Auto Toilet Seat 加热/自动座垫和厕所灯合并A59Heated Towel Rack 加热毛巾架和浴室灯合并A60Heated Mirror 加热镜子和梳妆镜合并A61Smoke Detector 烟感器A62Speake
34、r 音箱插座A卫生间所有插座不由房控控制插座B房间内除24小时插座以外所有插座不由房控控制 1键开关(书桌区域) 2键开关(客房入口) 4键开关(卫生间) 单联窗帘开关 双联窗帘开关 (方案一中的床头移动控制面板)(方案二中的床头集中控制板)空调A1风机盘管-高 空调控制分为自动控制和手动控制 开关网络信号A2风机盘管-中 入住时,系统进入运营模式 开关网络信号A3风机盘管-低 客人进入房间后,系统进入手动模式,设定适合自己的温度 开关网络信号A4冷水阀 客人离开房间,系统进入节能模式 开关网络信号A5 热水阀 客人回房间,系统自动进入客人手动设定好的温度 开关网络信号联网型 温控器可手动和自
35、动两种模式插座部分C1 两三眼插座C2 国际插座C3万能插座C4电视插座C5电话插座C6电脑插座C7多媒体组合插座RCU部分通用输入/输出模块 (UIO板)技术信息输入/输出 10个可编程的RJ45端口输出继电器 2个可编程的继电器触点串行端口 2*RS232,1*UARR,1*RS485外形尺寸 135mm*165mm扩展继电器模块技术信息1个RJ45端口,用于连接通用输入/输出模块2个干接点输入4个继电输出(最大5A每继电器)KNX/EIB系统简介21世纪是一个飞速发展的时代,而对于21世纪的酒店业,人们提出了更多的需求。新概念的酒店是科技、多元、网络、星级、绿色、人文,同时又具有各自保持
36、鲜明个性的酒店,服务更加人性化,智能化。对于不断提高的需求,酒店业该如何应对?来自德国的专业电气智能控制系统merten Instabus EIB系统,为酒店业提出了完善的解决方案。1.4.6 KNX/EIB 系统概述EIB系统既是一个面向使用者、体现个性的系统又是一个面向管理者的系统,使用者可根据个人的需求任意修改系统的功能,达成最佳的效果,并可通过操作控制面板等(如按钮开关、遥控器等)来控制灯光的开关或调光、窗帘的开/合,场景的启动等,另一方面,EIB系统还提供可视化软件,管理者可通过计算机对大型的建筑的照明或整个社区的路灯、泛光、喷泉等进行集中智能管理,并实现系统范围内的安全监视。 EI
37、B系统现已成为一个世界性的现场总线标准,总线协议完全开放,采用ISO国际标准组织的OSI模型,并使用其中的5层协议,目前世界各地有近200家电器制造商在围绕EIB产品进行研制、开发,不同厂家的EIB产品完全无缝兼容。成立于192023的德国merten公司近百年来一直致力于电气产品的研发与生产,自1987年merten公司作为发起者与其他几家德国知名公司共同制定了EIB智能化控制系统标准以来,merten公司已经拥有三百多种不同规格型号的EIB产品。Merten EIB系统主张建筑电气设计和建筑外观设计的统一与协调,努力为中国用户提供舒适、方便并且具有生命力的EIB智能控制总线系统。1.4.7
38、 merten EIB总线拓朴结构线路(Line)系统基本单位,每条线路最多可连接64个总线设备。区域(Zone)最多15条线路, 通过线路耦合器LC形成一个区域。独立系统最多15各区域各通过区域耦合器BC形成独立系统。综合系统独立系统还可通过连在区域线路上的网关(Gateway)与此外的EIB系统或外部系统(Honeywell),ISDN等相连。1.4.8 merten EIB的特点安全性:EIB开关是低压总线电源供电,DC24V,安全可靠可靠性:EIB由市场引导技术,可靠始终放在第一位,世界范围已有20230多个项目成功经验灵活性:控制功能容易改变,重新设立参数代替了重新安装,系统容易修改
39、和扩展便利性:就地、遥控、远程控制舒适性:场景设立功能开放性:近200家厂商提供全兼容产品多功能:实现家庭照明智能化、安防自动化及家居智能化。1.4.9 精美的外形设计液晶信息指示牌PLANTEC 带温度显示多功能控制面板TRANCENT玻璃开关1.4.10 EIB 系统功能介绍总线制的控制系统,通过信息的传递,将建筑电气的各独立的系统有机的集合在了一个系统中: 灯光控制 窗帘、百叶控制 环境温度控制 时间控制 安防报警 新风系统控制3、其他可搭配面板系列 莫顿产品线基本系列源泉系列元素系列M 系列灵慧系列灵韵系列灵致灵致 II 系列灵致玻璃边框系列灵幻系列设计系列精彩系列晶致系列经典系列欧多
40、丽系列客房智能控制方案 一般酒店,客房分为:标准双(单)人房、商务套房、VIP套房等。 不同的客房,针对不同的客户群,所以在具有基本客房功能的前提下,每种类别的客房有其特殊的功能需求。在此方案中,即根据客房的基本功能以及不同客房的特殊需求,提供merten Instabus EIB 智能控制系统的相应解决方案。免打扰、请清扫: 当客人入住酒店后,服务人员的进入需征求客人的规定。无需放置一个较大的控制箱,只要在床头安装一个merten Instabus EIB控制面板,面板上的多个功能按键可以通过软件设立各种功能。我们用其中一组设立成为免打扰和请清扫功能键,只需轻轻按下该键,房间门口相应的液晶显
41、示将提醒工作人员注意。避免了传统方案中指示牌由于外界因素而发生误导。门厅区域:在门厅区域放置merten M系列双联控制面板,实现免打扰和请清扫功能,插卡取电开关可以实现室内的灯光场景功能,卫生间的控制面板实现卫生间灯光的就地控制。以及对所有受控设备的总关控制。一键触发,便捷高效。客房卧室区域:在卧室入口处安装merten M系列控制面板,床头安装多联控制面板。实现以下功能:窗帘控制:对客房内的电动窗帘实现打开/关闭的电动控制。灯光控制:实现各个灯组的开关控制、调光灯组的光线调节。场景模式:控制按键可以设立各种场景模式睡眠模式、起夜模式、阅读模式、影视模式等。这些模式充足考虑到灯光开关、灯光调
42、光、窗帘、温度配合。例如,起夜模式:按下该键,卧室到卫生间一路的灯光随即打开,再回到床上时只需按动全关键,一切又恢复了宁静。请勿打扰/请清扫呼喊:多功能按键面板的按键可以根据需要通过软件编写不同的功能,呼喊服务同样可以编写在控制面板上。当客人有需要服务员帮助的时候,只需按动该键,门口或总控制处将立即显示客户需求。1键开关(书桌区域) 2键开关(客房入口) 4键开关(卫生间)单联窗帘开关 双联窗帘开关总开关 阅读灯 房间灯 夜灯 场景 床头灯 遮光帘开关 纱帘开关纱帘开关 遮光帘开关 床头灯 场景 夜灯 房间灯 阅读灯 总开关采暖通风控制一、此面板具有四种自动运营的工作模式:1、舒适运营模式:表
43、达人在室内预设需要运营的温度。2、节能运营模式:表达人离开室内预设需要运营的温度,以期节能。3、睡眠运营模式:表达人在夜晚睡觉时需要运营的温度。4、防霜冻运营模式:表达为防止室内结冰所设定的特殊运营模式。二、温度设定。前三种运营模式的温度均能通过计算机或手动设定,第四种运营模式是通过计算机设定。三、指示功能。温度显示联在没有操作时,其显示温度为当前环境下的测定温度。当进行温度设定期,其显示设定温度。当选择不同的运营模式状态时,其显示相相应的卡通图像。控制需求:一、灯光、窗帘控制1.面板控制功能:客房入口处、床头、卫生间等处设立墙面控制面板,系统可通过墙面控制面板智能控制各种灯光。面板采用无内置协议的可自复位面板,控制系统应能与之协同工作,面板种类如下: 单触开关:按动面板,启动一路或几路灯具,再次按动面板,关闭相应回路灯具;总控开关:按动面板,关闭所有照明; 2.插卡场景:入口处设立取电牌,客人进入房间插卡取电后,自动启动欢迎模式灯光。由监控平台设定。窗帘控制:客房有人时,系统可根据客人的规定对窗帘进行控制二、空调智能控制 1.房间尚未出租时,空调系统在“远程控制”状态运营,所有的参数均由监控平台统一设定,如可将客房内温度设定在特定值,风机盘管低速运营,以便实现节能和减少设备运转的目的。 2.当客人在前台登记入住时,监控平台通过
