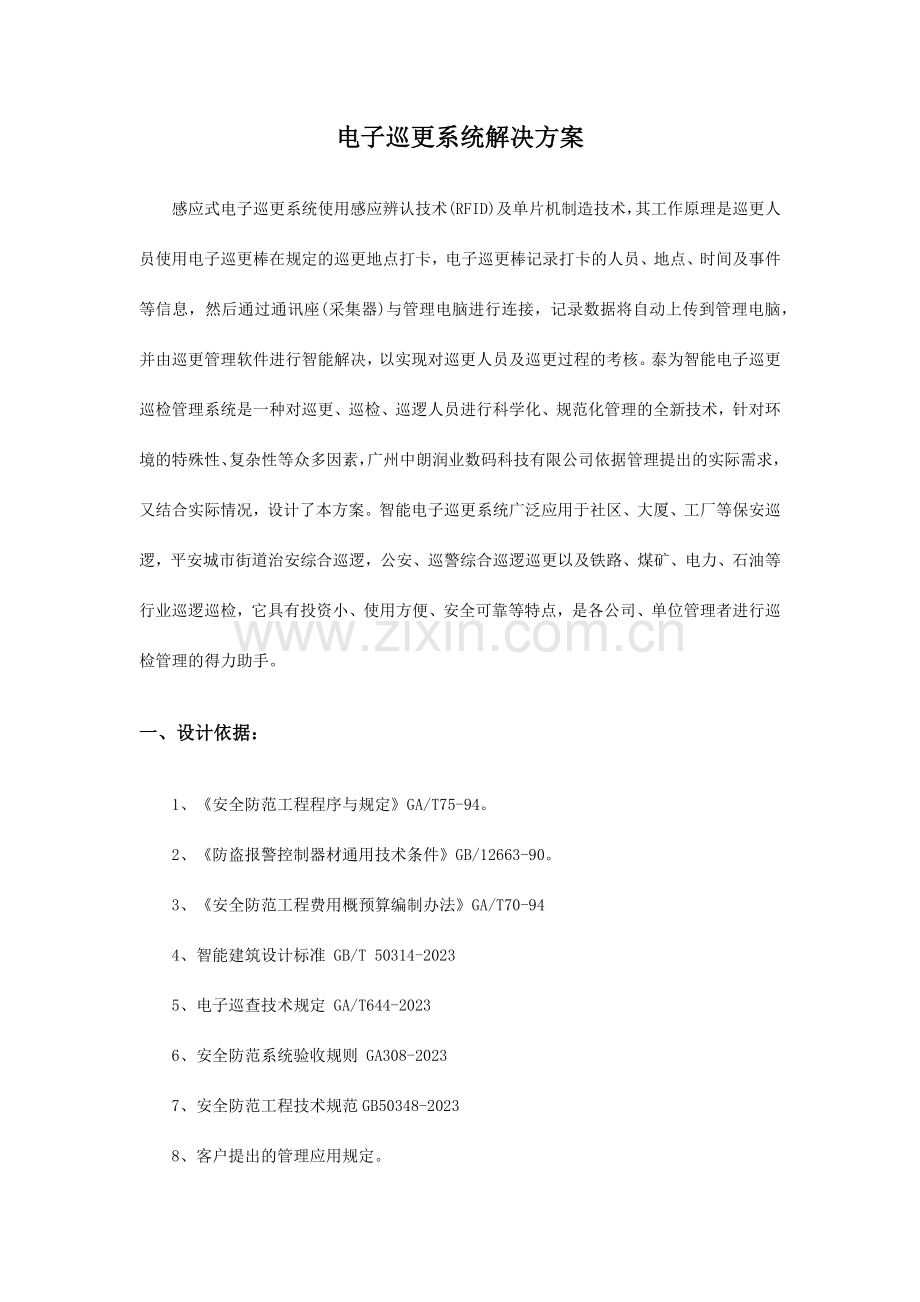

电子巡更系统解决方案
感应式电子巡更系统使用感应辨认技术(RFID)及单片机制造技术，其工作原理是巡更人员使用电子巡更棒在规定的巡更地点打卡，电子巡更棒记录打卡的人员、地点、时间及事件等信息，然后通过通讯座(采集器)与管理电脑进行连接，记录数据将自动上传到管理电脑，并由巡更管理软件进行智能解决，以实现对巡更人员及巡更过程的考核。泰为智能电子巡更巡检管理系统是一种对巡更、巡检、巡逻人员进行科学化、规范化管理的全新技术，针对环境的特殊性、复杂性等众多因素，广州中朗润业数码科技有限公司依据管理提出的实际需求，又结合实际情况，设计了本方案。智能电子巡更系统广泛应用于社区、大厦、工厂等保安巡逻，平安城市街道治安综合巡逻，公安、巡警综合巡逻巡更以及铁路、煤矿、电力、石油等行业巡逻巡检，它具有投资小、使用方便、安全可靠等特点，是各公司、单位管理者进行巡检管理的得力助手。
一、设计依据：
1、《安全防范工程程序与规定》GA/T75-94。
2、《防盗报警控制器材通用技术条件》GB/12663-90。
3、《安全防范工程费用概预算编制办法》GA/T70-94
4、智能建筑设计标准 GB/T 50314-2023
5、电子巡查技术规定 GA/T644-2023
6、安全防范系统验收规则 GA308-2023
7、安全防范工程技术规范GB50348-2023
8、客户提出的管理应用规定。

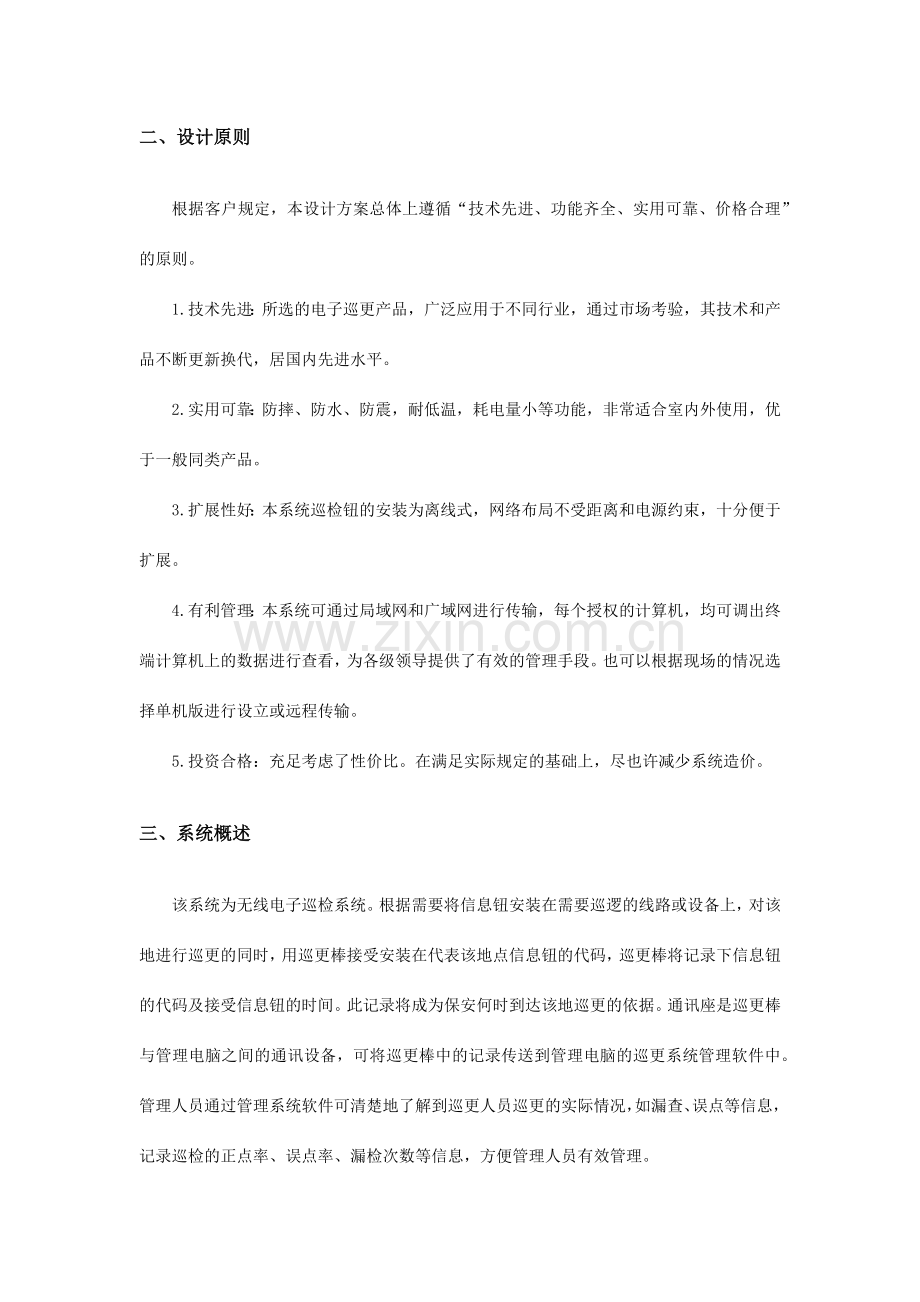

二、设计原则
根据客户规定，本设计方案总体上遵循“技术先进、功能齐全、实用可靠、价格合理”的原则。
1.技术先进：所选的电子巡更产品，广泛应用于不同行业，通过市场考验，其技术和产品不断更新换代，居国内先进水平。
2.实用可靠：防摔、防水、防震，耐低温，耗电量小等功能，非常适合室内外使用，优于一般同类产品。
3.扩展性好：本系统巡检钮的安装为离线式，网络布局不受距离和电源约束，十分便于扩展。
4.有利管理：本系统可通过局域网和广域网进行传输，每个授权的计算机，均可调出终端计算机上的数据进行查看，为各级领导提供了有效的管理手段。也可以根据现场的情况选择单机版进行设立或远程传输。
5.投资合格：充足考虑了性价比。在满足实际规定的基础上，尽也许减少系统造价。
三、系统概述
该系统为无线电子巡检系统。根据需要将信息钮安装在需要巡逻的线路或设备上，对该地进行巡更的同时，用巡更棒接受安装在代表该地点信息钮的代码，巡更棒将记录下信息钮的代码及接受信息钮的时间。此记录将成为保安何时到达该地巡更的依据。通讯座是巡更棒与管理电脑之间的通讯设备，可将巡更棒中的记录传送到管理电脑的巡更系统管理软件中。管理人员通过管理系统软件可清楚地了解到巡更人员巡更的实际情况，如漏查、误点等信息，记录巡检的正点率、误点率、漏检次数等信息，方便管理人员有效管理。
1、系统构成
本系统由电子巡更棒(巡检器)、通讯座(采集器)、信息卡（地点卡和人员卡）、中英文管理软件四部分组成，附加计算机与打印机即可实现所有传输，打印和生成报表等规定。
1.1电子巡更棒：储存巡更记录，内带时钟，体积小，手感好，携带方便。巡检时由巡检员随身携带，巡更完毕后，通过通讯座把巡逻数据采集到管理计算机。
1.2感应通讯座：USB接口，重要是系统安装时登记信息卡（地点卡和人员卡），以后平时使用中把巡更棒的记录采集到管理计算机中。
1.3信息卡（地点卡和人员卡），地点卡安装在需要巡更的地方，用于标示该地点名称或设备，耐受各种环境的变化，安全防水，不需要电池，外形有多种。
1.4管理软件：可进行单机（网络，远程）传输，并将有关数据进行解决, 对巡检数据进行管理并提供详尽的巡检报告。管理人员将通过管理计算机来读取信息棒中的信息，便可了解巡检人员的活动情况，涉及通过巡检地点的日期和时间等信息，通过查询分析和记录，可达成对保安监督和考核的目的。
1.5计算机：安装管理软件。
1.6打印机-------打印巡检报表，供领导对巡检情况进行检查。
系统示意图

2、系统安装使用
2.1信息卡的安装
在各个需要重点检查及巡逻的地点或设备上，将信息卡固定好。
2.2电子巡更棒的使用方法
保安携带巡更棒，按照规定的路线和规定的巡更时间，巡逻到每一个重要地点，用巡更棒感应一下信息钮卡，巡更棒蜂鸣声响一声，同时指示灯闪一次，并自动记录该地点的名称和到达该地点的时间。
2.3数据解决
查检人员巡更结束后（或定期）将巡更棒交给管理人员，管理人员把巡更棒插入通讯座，把数据采集到管理软件进行解决，生成汇总报表，交给领导层检查或存档。
3、功能特点及技术参数
3.1、 感应巡更棒

LR-NC2A/LR-NC8A　　　　　　　　　　　　LR-NC2B
Ø 功能特点
操作简朴：无按键、无损耗，连续自动探测感应读卡，读卡成功声音和光电提醒，超强读卡能力,读卡无死区，方便好用
坚固品质：采用军工级元件和原装进口芯片制造，采用抗静电干扰专利技术，性能超强稳定；元器件环氧封装固化，超强防水、抗摔性能，机壳采用高韧度进口不锈钢材料，超耐磨，感应读头采用高分子材料，硬度高，韧性好，坚固耐用
超低功耗：节电设计，使用一节通用3V锂电池，可连续读卡50万次以上
感应读卡：非接触式，采用最先进感应读卡技术，靠近即可自动读卡, 地点可埋墙，防止人为破坏
适应性强:不受灰尘、雨、雪、冰等环境影响, 非常适合在严寒及恶劣环境下使用
专业设计：时尚、人性化设计，抓手部位为硅胶，防冻防滑，手感非常好
安全可靠：采用先进的Flash存储技术，掉电数据永不丢失，数据采集采用防丢失解决专利技术,保证数据安全
专业软件：管理软件简明易懂，无需培训，多用户多语言网络版，简体中文、繁体中文、英文版可供选择登录，支持多种数据库设立，支持多用户操作使用
Ø 巡更棒技术参数
技术规格
读卡类型
125kHz EM ID卡
读卡距离
30～60mm(自动读卡)
读卡反映时间
≤0.1s
读卡指示方式
指示灯+声音
存储容量
2023/8000条（LR-NC8A）
供电方式
3～3.7V锂电池(可方便自行更换)
标准配件
3V锂电池一粒,真皮皮套一个(A系列)
支持语言
简体中文/繁体中文/英文
通讯方式（通讯座）
USB2.0
结构规格
外壳材料
进口304优质不锈钢,硅胶(A系列手柄套)
外形尺寸
A系列：Φ 27.5X155mm /B系列：Φ 25.5X155mm
重 量
220g
环境规定
工作环境温度
-40℃～80℃
工作环境湿度
0～95℅
防护等级
IP54级/IP67级
防爆等级
ExiaⅡBT4
3.2、感应通讯座

LR-NCU
Ø 通讯座技术参数
外形尺寸：130X180X40mm
重 量：300g
通讯接口：USB2.0接口，兼容所有USB接口系列。
数据通讯座设工作指示灯，插槽与巡更棒接触十分可靠，起到稳定快速传输巡查记录的作用和用于登记设立信息辨认卡
 3.3、信息辨认卡

地点辨认卡(带面盖) 地点辨认卡 人员辨认卡
(盾形，带夜光标签) （选配，每个保安配一个）
LR-NCP1 LR-NCP5 LR-NCS
材质：工程塑料（地点辨认卡内部灌封环氧树脂）
尺 寸：根据安装环境选择
操作温度：-40-+80℃
技术特性：信息卡是一种不可写入的感应卡，有固定的编号，重要是采用瑞士EM或台湾GK公司的4100、4102系列IC芯片 + 线圈 + 卡基封装而成。项目所用的是Swatch Group Em4102 Wafer（异形卡）或设备专用卡，由ABS封装存储芯片，具有防水、防震、防撬、防磁等功能特点，并内置不可修改的ID码,信息钮可以埋入墙中作隐蔽安装,使用寿命可达十年以上。
3.4、系统管理软件
软件是一款简朴、易用、实用的巡更巡检管理软件。人性化设计，使用简便，按流程图示意逐步设立即可。网络版，可多用户操作使用。软件登陆时简体中文、繁体中文、英文选择，对操作系统适应性强，方便不同用户使用。数据库可选ACCESS、MS SQL和ORACLE，满足所有用户。
4、系统特点
信息卡采用通用的ID-EM卡，内部灌封环氧树脂，防水性能非常好，适合各种环境使用。巡更棒（机）耗电量小，无任何开关按钮，自动感应读卡，无损耗，超强抗摔、防震和防水性能，耐低温，有掉电不丢数据等众多功能，优于国内同类产品。具有以下三个优势：
4.1防震、防摔实验：从15m高空把巡更棒扔下水泥地面，巡更棒仍可正常读卡。
4.2防水实验：把巡更棒放入5米深水处可连续读卡，72小时后仍可正常读卡。
4.3耗电实验：一节1200毫安的锂电池可连续读卡50万次以上。
4.4性能特点
l 无须布线，扩展方便。
l 巡更棒体积小，便于携带。
l 防滑、人性化设计，手感好。
l 使用通讯座采集数据，防止用数据线经常插拔导致接口接触不良的问题。方便使用。
l 内置时钟，可识读时、分、秒。
l 巡更棒使用寿命可达十年以上。
l 可靠的坚固性和先进的隐蔽功能：稀有合成材料的信息芯片可以根据不同地点、不同环境，在最隐蔽处安装，以防范被破坏或被偷窃。
l 对巡逻人员的管理：为实际而有效地直接实行管理，可根据贵方管理人员对下属人员情况进行监控的需要而查取任何个人、任何巡逻资料，亦可配合管理部门的规定，查取特定期间，特定人员资料，同时由专人进行密码控制，一般人员无法进行更改和操作。
l 资料储存：天天、每时、每人、每个巡逻点的情况均可储存于电脑内或输入密码后任意查取存档。改变其他巡更系统单一功能的缺陷。
l 数据无差错：本系统为特殊复合材料制成的微电子产品，其精确性已被国际上许多国家认可。
l 维修保养：免费保修一年，终生维护与技术支持。平日无须清洗，不受环境温度湿度变化影响。

四、应用领域
社区物业：社区保安巡逻，高楼、大厦巡检，酒店巡查。
工厂保安：工厂厂区、厂房巡检，安全防火防、防盗巡检，夜间巡查。
公安系统：巡警巡检，平安城市治安联防巡检，监狱、看守所安全巡检。
电信移动：发射基站、电信机房定期巡检，配线线路、光缆维护巡检。
公路铁路：高速公路，铁路铁道线路巡检，机车检测巡检。
油田系统：管道、油井及设备定期检修巡查。
公园林业：动物园、植物园，大型公园，林业区定期巡检管理。
邮政系统：信筒启动时限管理。
粮库粮仓：粮库粮仓防火、防盗安全巡检。
其他领域：展馆，核电站，停车场，校园、博物馆、文物保护区等安全巡检巡查。
五、部分客户案例（略）
六、系统配置及报价
