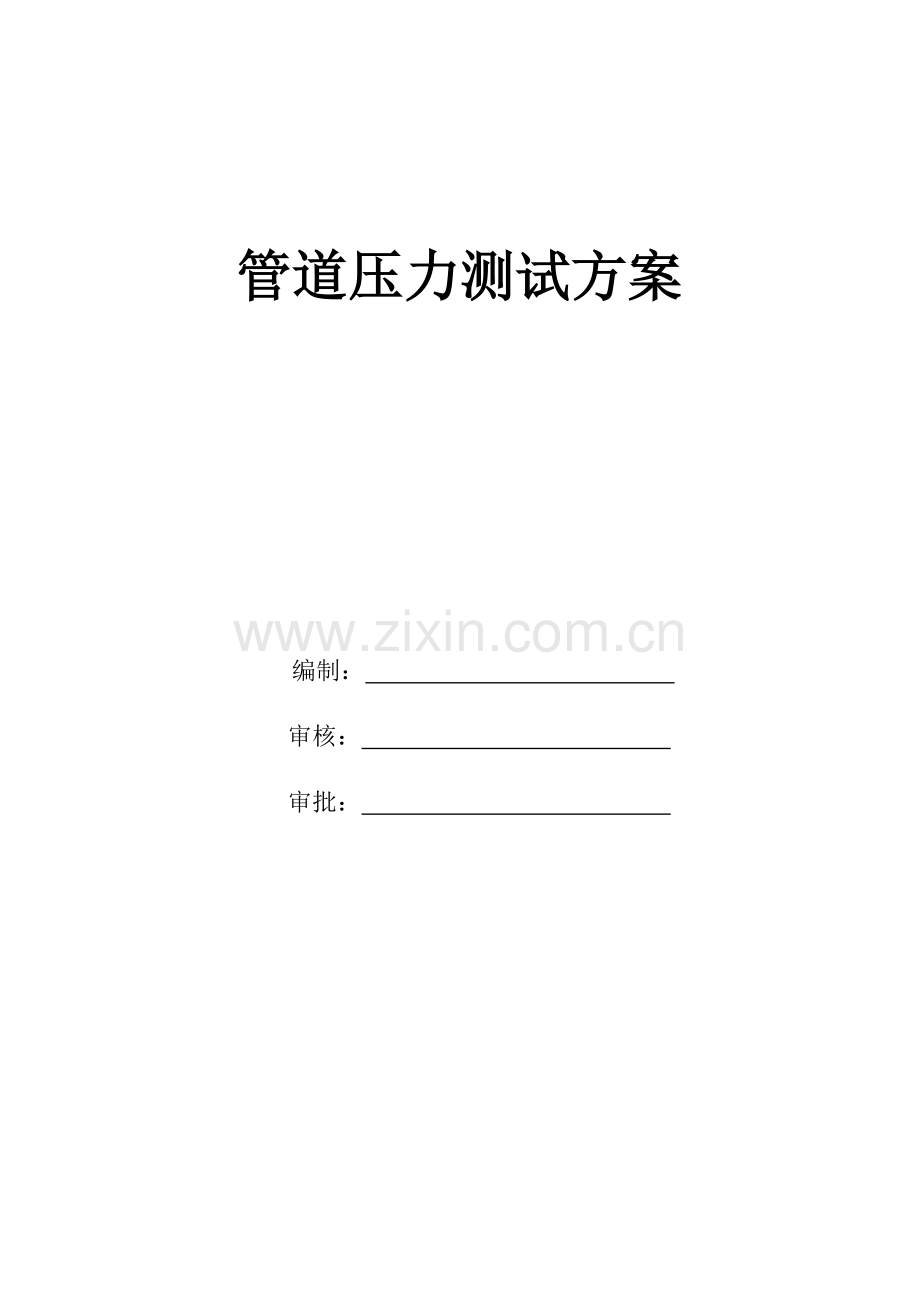

管道压力测试方案.doc

管道压力测试方案管道压力测试方案 编制：审核：审批：施工单位：*电力电子有限公司 时 间：目目 录录 1 工程简介.1 2 总体部署.1 3 管道压力实验应具有的条件.2 4 试压过程.3 5 试压工作的安全措施.6 6 组织机构人员名单.7 1 工程简介 本方案为*系统试压而制定”。消防管网系统包含：室内消火栓给水主支管（管径 DN10065mm）。根据设计图纸，本次消火栓管道的实验压力为 1.4MPa。2 总体部署 2.1 按照公司质量方针和质量目的的规定以及项目部质量管理和系统控制的原则，必须对管道压力实验过程中关键的质量环节实行有效地控制，以保证管道投运后的安全运营，满足业主投产使用的规定。2.2 应按设计规定的实验方法和使用设计规定的实验介质进行管道的压力实验，再实行过程中不管何种因素，当实验方法变更或实验介质变更时，必须通过业主征得设计的批准并办理有关手续后，方能按变更后的实验方法或实验介质进行管道的压力实验。2.3 管道压力实验前，应由施工单位、业主单位、监理单位联合检查确认实验前的准备工作已就绪，实验条件已具有，方可进行管道的压力实验。2.4 试压前应在管路上的设备与管道的接口处设立排气点。2.5 在管道压力实验过程中出现缺陷，对缺陷修理时限问题的拟定，应依据该缺陷的危害性或影响度、对实验过程关联限度大小的判断来拟定。当该缺陷的危害性较大，虽然出现该缺陷但已影响到实验过程不能正常进行，井项目部质量管理组与业主在现场确认，就必须立即停止实验。停止实验并泄压后，立即进行消除缺陷的修理。当该缺陷的危害性较小，且这类较小的危害不影响实验过程的正常进行，也不影响实验结果的准确性，经项目部与业主在现场协商后，就可连续进行实验。对这些缺陷部位应作好准确记录，待管道压力实验结束并泄压后，立即进行消除缺陷的修理。2.6 管道压力实验结束后，放水时要打开放气阀，使空气从试压区域的上部进入，注意防止形成负压而对该试压区域导致损坏。2.7 实验结束后，应及时关闭排气点位，拆除管道压力实验用的临时加固或限位设施，使该试压区域恢复正常工作状况，以便下一步进行的冲洗或可投入使用。2.8 管道在进水的过程中，对室外进入单体栋号的进水阀进行关闭，并做好“严禁打开”的标志，并在每一层选用最佳位置的排水点。即便是同层点发现有大量漏水点，同时打开排水点泄水，保证系统正常进入试压程序。2.9 本方案须经业主批准后方可实行。实行前交底，交底有记录。3 管道压力实验应具有的条件 3.1 实验范围内的管道安装工程按设计文献安装完毕；安装质量符合设计有关规定。3.2 连接质量符合有关规定。3.3 连缝口及其他实验过程中待检查的部位，不应堆放其它施工材料。3.4 管道材质、数量符合设计图纸规定，安装位置对的。3.5 实验用的临时加固或限位措施安全可靠，符合管道压力实验规定。3.6 试压用压力表已通过校验并在检定期内，其精度不得低于 1.5 级，盘面不小于100mm，表的满刻度值为实验压力的 1.5 倍到 2 倍。压力表不应少于两块，试压用压力表安装位置已拟定。3.7 业主能提供满足试压的用水、用电。3.8 管道实验介质应选城市管道自来水。3.9 水压实验要有专人负责，专人指挥，各部位的检查工作人员要贯彻到位，分工要明确。4 试压过程 4.1 以上的准备和检查工作完毕后，方可向试压区域内进水。进水时关闭抵触的排水阀门，同时打开高处的放空阀使管道内的空气能顺利排出，待放空阀中连续出水并确认已充满水时，再关闭放空阀。假如进水时排气不好，就会延长试压过程的加压时间。4.2 试压区域进满水后不能立即启动试压泵加压，应进行第一阶段的全面检查，检查管道所有的接口和连接处有无刚灌水就泄露的现象。无泄漏现象，可继续升压。如有刚灌水就泄露的现象，应先用准备好的水带、水桶立即对漏水点进行解决，并且在漏水点下面铺好防火门，防止水电溅到相应的成品区域内，施工人员应立即采用修复方式解决，并确认合格后，方可投入试压工作程序。4.3 管道压力实验升压的起始阶段（大约为 2030 分钟），也是对试压管网机械性能进行的初始实验。4.4 当初步判断试压管网机械性能可以满足实验规定，并且试压区域第一阶段的全面检查也符合规定，则进入试压过程的第二阶段，即管道强度和严密性实验阶段。4.5 管道强度和严密性实验按以下程序进行：（1）第一步强度实验。按升压速率（0.020.03Mpa/min）缓慢升压，升压过程中，没有出现缺陷情况时方允许继续升压。先升到 0.3MPa，要进行一次全面的检查和适宜的解决。检查完毕认为升压状态满足实验规定，可继续升压。当升压达成实验压力 1.4MPa 后恒压 10 分钟，对该试压区域进行检查。检查方法：重要是外观目测观测，并将发现的缺陷做好相关记录。检查规定：该试压区域无异常变形；压力表上的指示值不下降。达成以上规定，该试压区域的强度实验为合格。（2）第二步严密性实验。强度实验合格后，按降压速（0.030.05MPa/min）缓慢降压，将强度设计压力后恒压一段时间（恒压时间应以对系统检查所需的有效时间为准，一般不小于 30 分钟），在这个时间内对该试压区域的严密性进行检查。检查方法：外观目视查看，实验用介质是否从所有接口和连接处渗出或泄露；对该试压区域变形限度进行外观目测。检查规定：所有接口和连接处检查结果无渗漏，压力表上的指示值不下降或压力表下降值未超过允许的下降值；外观目测无残余变形等异常情况。达成以上规定，该试压区域的严密性实验为合格。（3）附表 2：MPa 实验压力 MPa 设计压力 T 10 min（保压时间）30 min 4.6 实验合格达成规范规定，业主单位、监理单位、施工单位三方立即签字确认。4.7 管道压力实验结束，应及时放水泄压，排尽积液并不得随地排放。放水时要打开放气阀使空气从管道系统的上部进入，水才干排放干净。4.8 管道压力实验结束，应根据相关记录，及时拆除实验过程中使用接口的临时联通的短接、管道试压用的临时加固或限位设施、临时装设的压力表、水源电源的接头等所有一切临时装置，使管道系统恢复正常工作状态，以便下一步进行安装工作。4.9 按文明施工的规定和交付生产使用的规定，对试压现场进行必要的清理。5 试压工作的安全措施 5.1 成立安全检查小组，认真执行项目部安全管理规定，并在实行过程中认真检查。对施工现场的安全生产进行全面监控，及时发现和接触安全隐患。5.2 试压工作开始前，应对参与的所有人员进行必要的安全教育和安全技术交底，达成熟悉本工种安全技术操作规程的目的。5.3 施工人员必须严格遵守公司以及项目部的各项管理规定和安全生产纪律，做到可以对的使用个人劳保防护用品和安全防护措施。5.4 参与压力实验的班组人员，施工中发现有安全隐患或其它危险时，应及时向相关人员报告解决。例如，由于场地狭窄或操作限制，在进行盲板隔断和盲板拆除时，不应硬砸硬拉，应采用有效的措施进行操作。例如，在升压过程中，应让检查人员远离渗漏地点。5.5 管道实验前，应检查管道与支架的紧固性和临时盲板的牢固性，确认无问题后，才干进行实验。水压实验加压前，必须经参与实验人员（监理、甲方及施工人员）确认实验参数后，方可加压。5.6 管道实验压力必须按设计的规定，不能任意增长，且应根据不同的实验压力分别进行操作。操作时要分级缓慢升压，降压也要缓慢进行。升压时要注意管道内的压力变化，切不可导致超过实验压力的情况。5.7 实验过程中假如升压已超过 0.3MPa 以上，即使发现管件接口或连接处有渗漏和变形损坏等异常情况需要修理时，也不能带压操作，必须事先对修理部位所在区域进行降压解决，降到常压后才干进行修理，以免发生事故。5.8 管道压力实验时，应划定危险区，设立必要的警示标志和安全防护装置；警示标志和安全防护装置不能随意挪动；实验期间安排人员负责警戒，严禁无关人员进入实验区与。5.9 施工时应做好防滑、防水措施。操作结束或临时离开工作岗位，必须将水、电等开关或阀门关闭，工作结束时要认真清理现场，做到安全生产，文明施工。6 组织机构人员名单 组长：*职责：进行总体协调，人员的调度。副组长：*职责：负责指挥对现场出现问题的解决及工机具的调配。成员：*、*、*职责：负责管道沿线的检查，发现问题及时报告，参与问题的解决。安全员：*职责：负责进行安全交底及安全措施的准备，对试压区域进行警戒监护。
