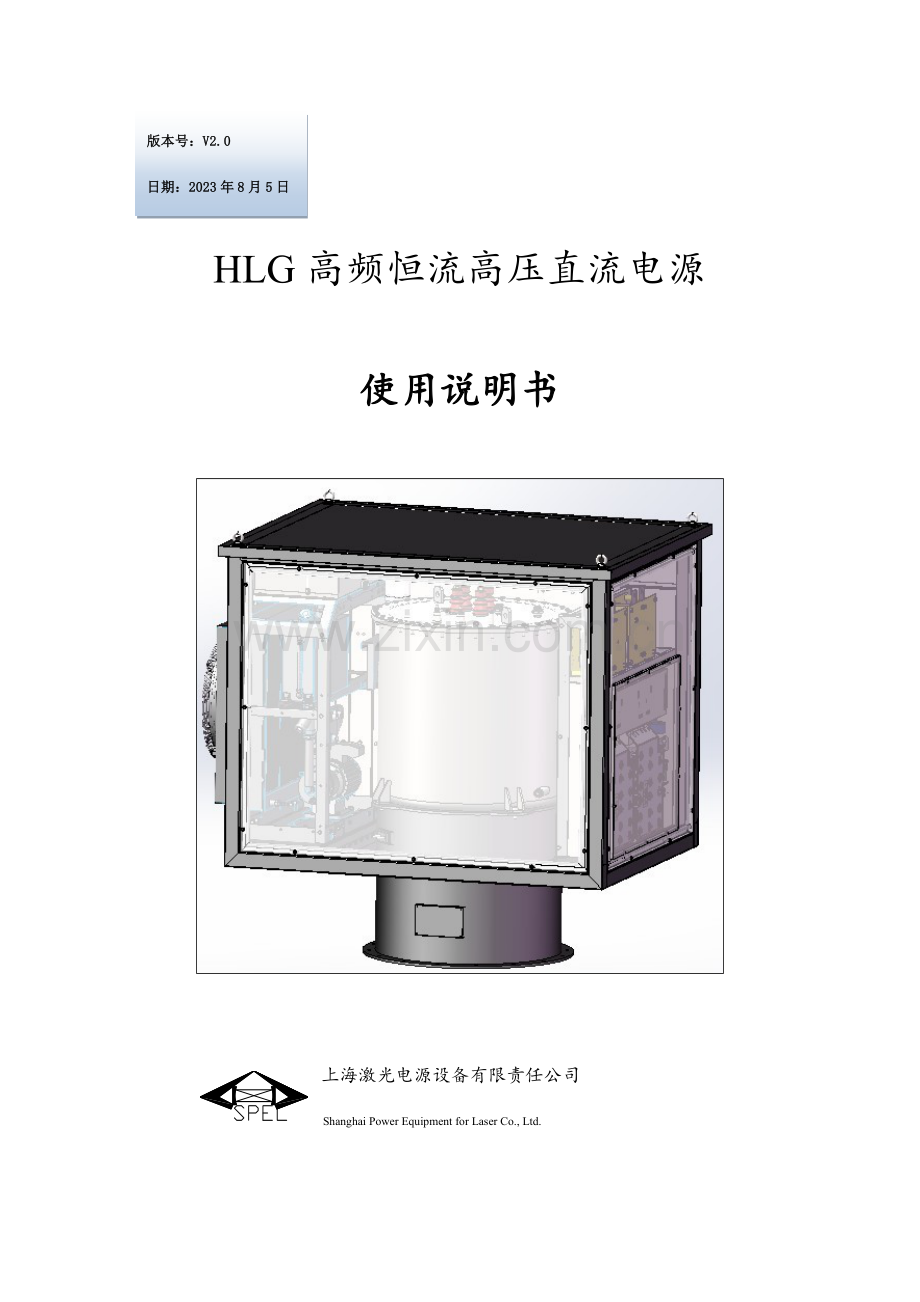

高频恒流高压直流电源使用说明书.doc

版本号：V2.0
日期：2023年8月5日

HLG高频恒流高压直流电源

使用说明书

上海激光电源设备有限责任公司
Shanghai Power Equipment for Laser Co., Ltd.
中国科学院上海光学精密机械研究所
Shanghai Institute of Optics And Fine Mechanics,Chinese Academy of Sciences

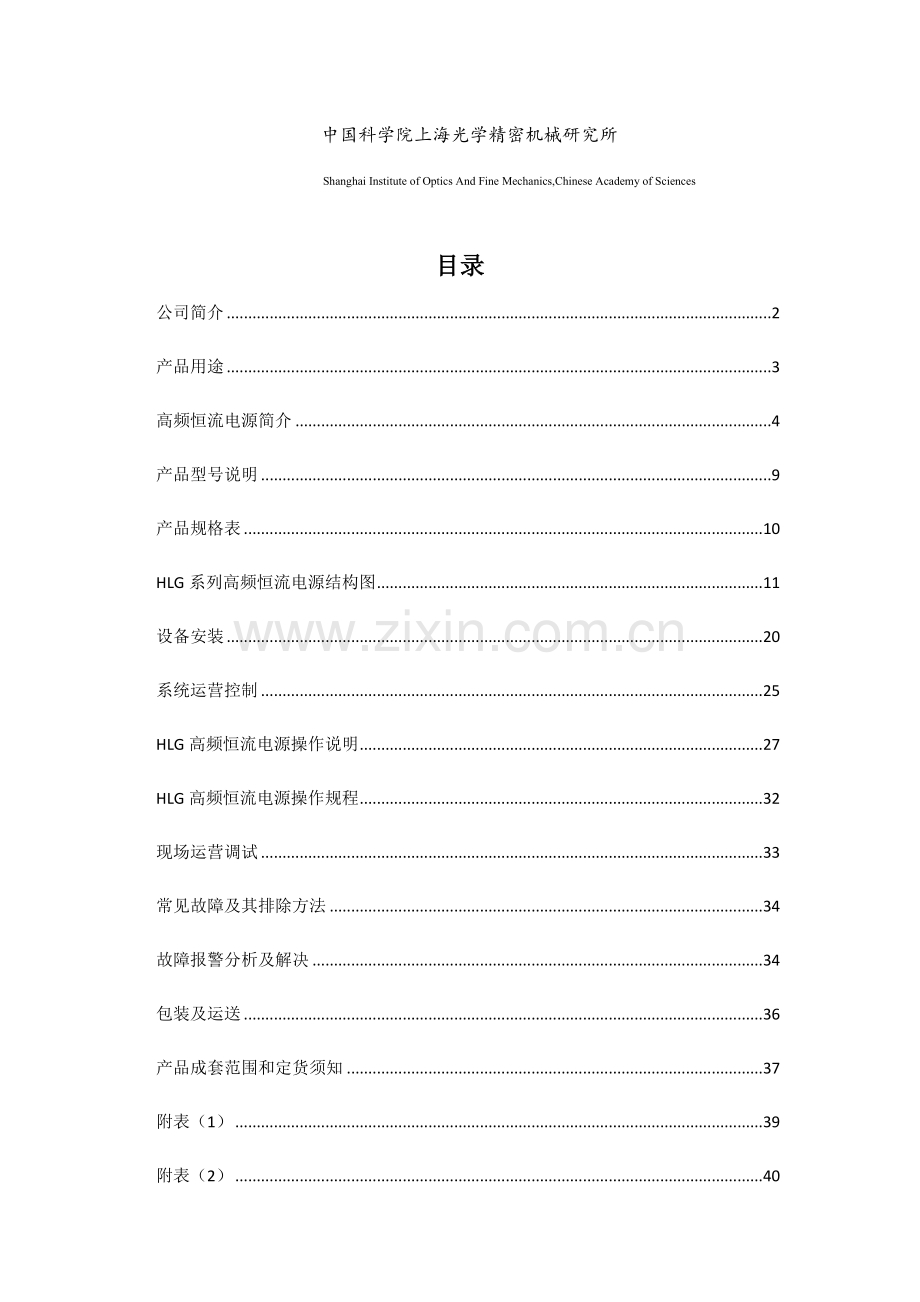

目录
公司简介 2
产品用途 3
高频恒流电源简介 4
产品型号说明 9
产品规格表 10
HLG系列高频恒流电源结构图 11
设备安装 20
系统运营控制 25
HLG高频恒流电源操作说明 27
HLG高频恒流电源操作规程 32
现场运营调试 33
常见故障及其排除方法 34
故障报警分析及解决 34
包装及运送 36
产品成套范围和定货须知 37
附表（1） 39
附表（2） 40

公司简介
中国科学院上海光学精密机械研究所是我国成立最早、规模最大的激光科学技术专业研究所，重要承担和实行国家高科技研究发展计划。高功率激光系统是上海光学精密机械研究所重要研究方向。
上海激光电源设备有限责任公司作为中国科学院上海光学精密机械研究所重要控股公司之—，重要承担激光能源系统的研发。高频恒流高压直流电源是激光能源系统中的核心单元技术之一，由上海激光电源设备有限责任公司自主研发，2023年开始应用于国家重大项目。
高频恒流高压直流电源作为公司的核心产品之一，除激光项目上应用以外，还在工业上有广泛的应用，重要应用在静电沉积领域。
静电除尘电源的发展始终以提高静电除尘器除尘效率和节能为目的。高频恒流高压直流电源与传统的工频电源相比，可以大幅提高本体的注入功率和除尘效率；转换效率和功率因数高，节能效果明显；体积小，重量轻，产品一体化设计等多项显著优点。

产品用途
本使用说明书重要针对静电沉积用高频恒流高压直流电源的选型、采购、包装运送、安装、运营及维护等方面进行说明。
本使用说明书中下文涉及到高频恒流高压直流电源简称为高频恒流电源。
本产品（高频恒流电源）与静电沉积电场配套使用，即是与静电除尘器、脱硫后置湿式静电除尘器、静电捕焦油器、静电除雾器、静电除油（盐）雾器等配套的高压供电设备，是以上设备供电的首选产品。同时也是同行业中其它类型供电电源（可控硅电源-SCR、工频恒流源HL、三相电源、调幅电源）更新换代的首选产品。
本产品重要应用行业有：火电、钢铁、水泥、有色冶炼、煤焦化、化工、电子、植绒及其它静电沉积场合。

高频恒流电源简介
1.工作原理
HLG高频恒流电源由工频三相交流电输入，经整流变为工频恒压电源，再通过逆变器逆变成为高频交流电压源，通过恒流组件进行V/I转换把高频交流电压源转化为近似正弦的高频交流电流源，再经升压变压器将高频交流电流源转化为高频高压交流电流源，最后整流输出变为高频恒流高压直流电流源。
V/I转换
逆变
整流
HVDC

升压
整流
控制

ESP

图（1） HLG高频恒流电源工作原理框图
2.技术特点
2.1一体化逼迫水冷设计，提高IGBT和变压器的可靠性；下出线结构与国际流行结构接轨；侧出线结构更适合对现有电源进行改造；
2.2 逆变器采用模块化设计：主回路采用叠层母排设计，减少母线杂散电感；采用SEMIKRON第四代SEMiX封装的IGBT和三相整流桥，功率密度更大；电源高度集成化，可维护性好，故障率低；
2.3 变压器油箱采用经特殊解决的不锈钢材料，减少附加损耗，提高抗腐蚀性和适应环境的能力；一体化逼迫水冷设计，提高电源运营的可靠性；变压器铁芯采用新型纳米非晶材料，经特殊工艺回火、磁化解决，损耗更低，体积更小；
2.4 主控板采用8层集约化设计；主控芯片为高速数字解决芯片DSP，150MHz主频，32位浮点运算，采用PWM矢量控制；基于光纤以太网的Modbus通讯协议；
2.5高频恒流电源控制系统具有抗干扰性能强，响应速度快，通讯速率高，组网容易等特点；
2.6针对不同工况采用不同的火花解决方式，通过火花“能级”跟踪控制，提高除尘效率。
3.HLG高频恒流电源应用优点
3.1可以提高并长期保持除尘器的除尘效率
HLG高频恒流电源输出的电压波动小于5%，其直流平均电压接近峰值电压，纹波系数小，与单相电源相比，高频恒流电源具有更高的电压电流输出能力，从而提高本体的注入功率和除尘效率。
3.2高效节能
高频恒流电源电能转换效率大于90%，与工频电源相比节能超过15%，节电效果显著。
3.3配套性能
a.高频恒流电源运营电压高、波动小，专利设计的火花“能级”跟踪控制方式特别合用于湿式除尘器和高比电阻粉尘工况；
b.具有恒流特性：
l 能承受瞬态或稳态的短路
l 对火花放电有克制特性，对机械缺陷不敏感
l 具有烟气负载的正反馈跟踪特性，从而能长期保证除尘效率
c.电源高度集成化，可维护性好，机柜三重隔离设计，保证电器部分清洁电源内部器件故障率低；
d.IP54设计合用于露天安装；
e.高频恒流电源体积小、重量轻，仅为工频电源的三分之一，变压器与控制柜一体化，直接安装在除尘器顶部，节省建设成本和安装空间。
3.4远程监控
采用基于光纤以太网的Modbus通讯协议，抗干扰性强，通讯速率高，响应速度快，组网容易。
3.5 EMC性能
高频恒流电源采用三相平衡供电。产品由专业电源滤波器设计团队现场检测，针对测试结果量身定制，EMI测试结果符合军标（滤波器测试结果见图2）。高频恒流电源设计严格参照IEC61000，并整机通过中国船舶工业电磁兼容检测中心认证，保证高频恒流电源的运营不会干扰电网中其他电气设备。

图（2） HLG高频恒流电源传导骚扰测试波形图
3.6整机设计符合国际安规标准
高频恒流电源整机设计过程严格按照安规标准IEC61010，本产品已通过国际知名安规认证公司NEMKO认证。

图（3）高频恒流电源安规认证文献
4. HLG高频恒流电源与工频恒流电源的特点比较
HLG高频恒流电源在保存了工频恒流源原有特点的基础上，性能有更高的提高。与传统的工频电源相比有以下特点：
4.1 转换效率更高
高频恒流电源电能转换效率大于90%，节电效果显著。
4.2 三相供电平衡
工频恒流高压直流电源采用单相供电，由于运营功率较大，无法保证三相供电的平衡，HLG高频恒流电源输入采用三相平衡供电，每相输入的电流相等，输入的电流更小，一般可减少初级供电电流50%以上 。
4.3 输出的直流平均电压高
高频恒流电源输出电压纹波系数小，其平均直流电压接近其峰值输出电压，与工频恒流高压直流电源相比，其输出的直流平均电压更高，除尘效果更好。
4.4 火花控制特性好
高频恒流电源输出采用火花能级控制，对电场内火花反映速度快，火花熄灭速度达成亚微秒级，保持除尘器工作的平稳。
4.4 与除尘器适应性好
高频恒流电源有效提高了电除尘器的收尘效率，减少粉尘排放量在30%以上，特别合用于现役电除尘器常规电源的改造，改导致本低，改造工期短，效果显著。

产品型号说明
HLG系列高频恒流电源型号说明：
HLG-（1,2 ） -- kV / mA
① ② ③ / ④
① 型号：
HLG -- 高频恒流电源；
HLG-1下出线水冷高频恒流电源；
HLG-2侧出线风冷高频恒流电源。
② 版本号：
设计版本序列号 暂不显示。
③ 额定输出电压kV
④ 额定输出电流mA

产品规格表
表（1）产品规格表
型号
规格
重量kg
型号
规格
重量kg
HLG-1
72 kV
1000 mA
770
HLG-1
80 kV
1000 mA
700
1200 mA
1200 mA
1400 mA
770
1400 mA
770
1600 mA
1500 mA
1800 mA
1800 mA
2023 mA
900
2023 mA
900
2500 mA
2500 mA
3000 mA
3000 mA
3500 mA
3500 mA
HLG-2
72 kV
200 mA
400
HLG-2
80kV
200 mA
400
400 mA
400 mA
600 mA
450
600 mA
450
800 mA
800 mA
1200 mA
1200 mA

HLG系列高频恒流电源结构图

图(4) HLG1高频恒流电源效果图 图（5）HLG2高频恒流电源效果图

图(6) HLG1高频恒流电源外形安装尺寸图
图(7) HLG1高频恒流电源隔离开关柜匹配图

图(8) HLG1高频恒流电源用隔离开关图

图(9) HLG2高频恒流电源外形安装尺寸图

图（10）左进后出 图（11）右进后出

图（12）左进右出 图（13）右进左出

图（14）左进上出 图（15）右进上出

图（16）左进下出 图（17）右进下出

注：高频电源与高压隔离开关柜连接处应使用石棉盘根或石棉绳进行密封连接。

图（18）后进下出
设备安装
1．产品使用条件
l 合用电网电压380V±10%，适应电网频率50Hz±1Hz，当电网电压或频率超过此范围时需特殊设计；
l 室内安装时，设备周边1.5米外应设立栅栏，栅栏需可靠接地，并设立警示牌；室内应设立专用通风风扇，无腐蚀性和易燃易爆气体；
l 户外安装、通风良好、无腐蚀性和易燃易爆气体、建议搭建遮阳棚；
l 环境温度：-10℃～+40℃；非标设计可适合特殊规定；
l 空气最大相对湿度90%（空气温度20℃）；
l 海拔高度不超过1000米，若海拔高于1000米时，用户需与本公司沟通，修改设计。
2．设备安装接线示意

图（19）接线示意图

RTU接口
动力电缆接口

图（20）HLG1高频恒流电源电缆、光纤接线三维示意图
动力电缆接口

RTU接口

图（21）HLG2高频恒流电源电缆、光纤接线三维示意图

3．电缆、光纤匹配选型及安装规定
l 高频恒流电源采用三相四线制，工程应用时均采用RVV、BVV或更高等级的电缆。详见下表；
l 过氧联锁由氧表提供开关量信号，工程应用中联线采用RVV或RVVP3*2.5mm2线，布线过程中垂直断不超过3米时，可采用3*1.5mm2线；
l 门开关联锁直接与隔离开关柜联接，若配有安全联锁箱，与安全联锁箱串接，工程应用中采用RVV或RVVP3*2.5mm2线，若垂直段不超过3米时，可采用3*1.5mm2线；
l RTU口与操作界面通过光纤进行通讯，光纤可采用单模铠装光纤（通讯距离在3Km以内）或多模铠装光纤（仅在通讯距离1Km以内使用），本公司产品标配光纤接头为SC/SC接头，假如有特殊规定请订货时说明；
l 多台高频恒流电源同时运营时，各电源之间的距离在任意方向均不能小于0.5米；
l 高频恒流电源及高压隔离开关柜必须可靠接地，接地电阻应≤2Ω；
l 扩展接口，本产品配有一定数量的AI、DI、DO接口，配以相关的控制箱可实现相关功能。
表（2）电缆匹配表
规 格
额定输入功率
额定输入电流
动力线选型
型号
备注
72 kV
200mA
15.8kVA
24A
3*10+1
RVV、BVV或更高等级的电缆。
有大跨度或垂直布置时请考虑铠装。
400mA
31.6kVA
48A
3*25+1
600mA
47.4kVA
72A
800mA
63.2kVA
96A
3*35+1
1000mA
79.0kVA
120A
1200mA
94.8kVA
144A
3*50+1
1400mA
110kVA
168A
1600mA
126kVA
192A
80kV
200mA
17.6kVA
27A
3*10+1
RVV、BVV或更高等级的电缆
有大跨度或垂直布置时请考虑铠装。
400mA
35.2kVA
54A
3*25+1
600mA
52.8kVA
81A
800mA
70.4kVA
108A
3*35+1
1000mA
88.0kVA
135A
120mA
106kVA
162A
3*50+1
1400mA
123kVA
189A
1600mA
141kVA
216A

4．隔离开关柜的接线
本公司提供的隔离开关柜为二点式隔离开关柜，建议的接线方式见图22

图（22） 隔离开并柜接线示意图
高压输出导线由高频恒流电源输出端连接至隔离开关柜的动点，再由该动点连接至静点（即电场位），再由该静电接至电场；接地时，电源与负载均接地。
5．接地装置
接地装置涉及接地体及接地线，接地体是用钢管或角钢埋入地下而成，钢管尺寸应不小于直径40mm；壁厚3.5mm，角钢不小于5×50㎜；接地体的埋设应符合部颁标准，即：深度不小于2.5米；接地体最少6根,每两根相距不小于5米；接地线：铜≥25㎜2，铝≥35㎜2，扁钢≥35㎜2；特殊地质，需特殊考虑。接地装置，每年至少进行一次检查。
系统运营控制
1．HLG高频恒流电源单台运营
单台HLG高频恒流电源运营，通过HMI控制。HMI与HLG型电源采用基于光纤以太网的Modbus通讯协议。

图（23） HLG高频恒流电源单台运营系统图

2．HLG高频恒流电源多台运营
多台HLG型电源，由上位机实现集中监控，如下图（24）所示，在这种控制方式下，电源既可实现远程自动控制，又具有现场自动控制功能，并且整个系统具有很强的扩展性。可以实现：每台电源的单独控制、参数设定、画面显示、实时运营数据显示、并可存储及打印运营参数的趋势曲线及报表、显示故障 、报警等。
HLG型电源通过光纤以太网与DCS进行通讯，通讯协议采用Modbus_TCP/IP。
上位机控制系统涉及百兆光纤互换机，工业控制计算机，工业以太网卡，显示器。HLG电源的光纤以太网口通过光纤与光纤互换机连接，光纤互换机通过双绞线连接工业控制计算机内的工业以太网卡；上位机组态软件使用Wincc,上位机与PLC柜进行通讯，PLC柜控制除尘器的低压系统。HLG型电源的多台运营图见图（24）
图（24） HLG型电源的多台运营图

HLG高频恒流电源操作说明
高频恒流电源可以通过显示屏主界面进入以下操作窗口：操作画面、故障显示、系统参数设定、系统运营数据、工作方式选择、伏安特性曲线、历史曲线、实时曲线等。通过以上操作窗口可以对高频恒流电源进行人性化的控制，监控实时运营数据，存储及打印运营参数的趋势曲线及报表，还可显示故障、报警等。

窗口的操作功能说明：
图（25）主界面
主界面：
通过主界面可对各个用户窗口进行选择，从而进入各个窗口进行相应的参数设定、修改、操作及运营监控等工作。

图（26）操作窗口
操作窗口作用：
1．观测电源的运营状态：停机态、软启动态、自检态、备妥态、高压态、故障态；
2．对电源进行启停等操作；
3．显示高频恒流电源的二次电压电流值和一次电压电流值；
4. 可以通过界面切换按钮方便切换到主界面、工作方式选择窗口和故障显示窗口及输出波形窗口。

图（27）故障显示窗口
故障显示窗口：
显示故障发生日期时间及类型与因素。

图（30）工作方式选择界面
工作方式选择界面：
可根据不同本体工况选择适合的工作方式，并对不同工作方式下相应的参数进行设立。
工作方式选择界面的设立的方法：直接点击需要设立的参数的显示框，自动弹出输入面板，如图（31）所示，输入需要设立的参数值后，按确认即可。

图（32） 实时曲线窗口图
实时曲线窗口：
实时曲线窗口是现场工作人员比较关注的一个窗口。窗口中上半部分为高频恒流电源输出电压的实时曲线，窗口显示时长默认为15min（用户可根据需要选择时长），输出电压值单位为kV。下半部分为输出电流的实时曲线，窗口显示时长与电压实时曲线窗口相同，输出电流值的单位为mA。

图（33） 历史曲线窗口图
历史曲线窗口：
历史曲线窗口与实时曲线画面窗口基本相同。窗口中上半部分为高频恒流电源输出电压的历史曲线，窗口显示时长默认为30min（用户可根据需要选择时长），输出电压值单位为kV。下半部分为输出电流的历史曲线，窗口显示时长与电压历史曲线窗口相同，输出电流值的单位为mA。工作人员通过历史曲线窗口，可以选择查看几天内高频恒流电源运营的电压电流情况。

HLG高频恒流电源操作规程
为了保证人身及设备安全，建议按此规定拟定操作规程：
l HLG高频恒流电源设备在投运前，应保证除尘器本体内机械状况良好，并保证无人员在本体内部工作，无遗留杂物，除尘器的人孔门密封完好，设备连接对的，隔离开关所处位置对的，且连接可靠，所有安全联锁进入工作状态，进入本体顶部的通道应有警示标志；
l 保证配电正常，设备接地良好；
l 启动HLG高频恒流电源设备供电电源；
l 打开操作柜供电电源，待人机界面初始化灯亮后即可进行操作；
l 电源起动操作环节为：
1．选取工作方式（电压法、电流法、手动法、自动法）
2．点击软起动按钮（软起动时，软起动按钮高亮显示，软起动完毕后自动进入自检，自检过程中，自检按钮高亮显示，自检完毕后，备妥按钮高亮显示；）
3．在备妥状态下，点击高压/停按钮，按钮高亮显示，表达设备进入高压输出状态
l 电源停机操作环节为：
1．在设备运营状态下，点击高压/停按钮，按钮灯灭，表达设备已停运，设备处在备妥状态
2．再点击停机，设备处在初始化状态。设备断电需要此状态下进行
l 设备检修过程中，请保证设备处在断电状态，并挂检修牌。

现场运营调试
1.检查连接：
根据供货方提供的外部连接接线图，连接好供电电源线、接地线、光纤及其它通讯线，结合系统设计，连接所需的输出信号线。保证连接对的、可靠、稳定，保证所选用的连接线型号对的。
2.设备调试应在设备安装连接完毕后，联系专业人员进行设备调试。
3．运营前检查，检查电源及外部连接线是否连接对的，连接无误进行设备自检。
4．过氧检查：将“过氧”的接线端子短路，若电源跳闸或示警则过氧检查正常。
5.门开关保护检查：
室外隔离开关箱的联锁常闭触点（或安全联锁箱的常闭触点），应保证接至高频恒流电源“门开关”联锁接口，否则高频恒流电源不可通电运营。当高压隔离开关箱门打开时高频恒流电源无法启动或停止运营。
6．运营注意事项：
6.1电源严禁开路运营；
6.2及时清扫所有绝缘器件上的积灰，检查接触器开关、继电器线圈、触头的动作是否可靠。保持设备的清洁干燥；
6.3对电除尘器壳体、高频恒流电源外壳接地部分，经常进行检查，保证无松动，无严重锈蚀；
6.4定期测量高频恒流电源的接地电阻，保证接地电阻 ≤2Ω，测量周期每年一次；
6.5定期更换高压发生器呼吸器的干燥剂，更换周期每年一次；
6.6定期进行变压器油耐压实验，其击穿电压不应低于交流有效值40kV/2.5mm，检查周期每年一次；
6.7在北方冬天低温条件下运营时，应检查油面位置。有油标或油枕的变压器查看油标即可；
6.8大功率高频恒流电源的冷却系统需定期进行检查和维护，涉及检查液位及补液，水冷液为汽车用防冻液（学名乙二醇水溶液），维护周期每年一次。
常见故障及其排除方法
故障排除时请将设备与本体断开，保证隔离开关箱手轮打在接地端。某些故障需要断开高频恒流电源供电电源。
常见故障及排除方法见下表：
故障现象
因素分析
排除方法
合上电源,指示灯不亮
1.通讯故障。
2.高频恒流电源电源线未连接或连接不对的。
1，检查光纤以及双绞线是否连接对的，保证光纤互换机工作正常。
2.检查高频恒流电源供电电源线是否连接对的（三相四线制）。
合上电源,指示灯亮,按自检无效
门开关联锁未接线,或某DI/DO端口短路（如过氧，振打等）
检查门联锁货外部端口接线端子是否连接对的
输入电压过压
电网输入电压太高
检查电网电压
输出电压过压
1.本体粉尘呈高阻状态
2.输出开路
1.适当减小输出电流
2.检查高压隔离开关箱内高压输出线是否断开
输出电压为零
输出电流正常或偏高
输出短路故障、绝缘部件击穿或电场短路
1.检查高压隔离开关箱手轮是否打在对的位置
2.检查高压输出线是否短路
3.检查绝缘部件是否击穿
4.检查电场是否短路
输出电压电流均为零
1.光纤通讯故障
2.电源未运营
3.电源发生故障
1.检查光纤互换机通讯灯是否正常闪烁
2.检查电源是否正常工作
3.若电源不正常工作，将高压隔离开关箱手轮打到接地，运营高频恒流电源，若无电流显示，可判断出电源发生故障（此类情况下需及时与本公司技术人员取得联系，不可擅自检查维修）。
表3高频恒流电源常见故障及排除方法表

故障报警分析及解决
序号
名称
说明
解决方法
1
二次电压过压(硬件)
电源输出电压大于
等于硬件保护电压值
检查电源是否开路
2
二次电流过流(硬件)
电源输出电流大于
等于硬件保护电流值
若频繁出现，请检查本体或隔离开关柜是否发生绝缘缺陷
3
母线电压过压(软件)
母线电压值大于
等于650V
检测三相供电的电压，应不大于380x110%
4
母线电压欠压(软件)
母线电压值小于
等于400V
检测三相供电的电压，应不小于380x90%
5
母线电流过流(软件)
母线电流大于等于
母线电流限值
故障不能复位，请联系厂家
6
母线电流过流(硬件)
母线电流大于等于
261A
故障不能复位，请联系厂家
7
IGBT1-1停止工作(硬件)
IGBT1-1锁定
故障不能复位，请联系厂家
8
IGBT1-2停止工作(硬件)
IGBT1-2锁定
故障不能复位，请联系厂家
9
IGBT2-1停止工作(硬件)
IGBT2-1锁定
故障不能复位，请联系厂家
10
IGBT2-2停止工作(硬件)
IGBT2-2锁定
故障不能复位，请联系厂家
11
安全联锁打开(硬件)
安全联锁打开
查安全联锁点，点击“故障复位”按钮复位电源
12
水冷欠压
水冷泵欠压
检查水冷空开是否跳开，闭合可消除故障
13
水冷过温
水冷液温度大于
等于过温故障限值
检查通风情况，清理散热器积灰
14
水冷液位过低
水冷液位低于
缺液故障限值
补液。打开铭牌侧的盖板，在左上方水箱补液口(斜45度)加入相应规格的水冷液，液位达190以上即可，水冷液型号参照使用说明书
15
本体故障
电源检测到流注
次数大于等于
故障流注次数
检查本体或隔离开关柜是否发生绝缘缺陷

包装及运送
本产品采用国内标准包装，如有特殊规定须在协议中注明；
产品在运送过程中，不应有剧烈振动、撞击和倒置；
包装箱外部有下列标志：
产品名称、型号及出厂编号；产品净重及包装箱的毛重； 收货单位名称和地址；位置标志和起吊位置标志；包装箱的外型尺寸等等。

产品成套范围和定货须知
成套范围
1．高频恒流电源 1台
2．阻尼电阻 1只
3．产品电路图 1份
4．产品合格证 1份
5．产品使用说明书 1份
选配范围
1．配套隔离开关柜；
2．高频恒流电源控制柜:高频恒流电源操作界面触摸屏；
3．集中控制上位机：WINCC组态软件；
4．光口、电口互换机；
5．铠装光纤；
6．手持式现场操作单元。
订货需知
1．请注明型号规格，表（1）中所列的规格为本公司目前标准产品规格，如对容量有特殊需求，请与本公司技术部门沟通，以协助选型和匹配。
2．本产品为负高压直流输出，如有特殊规定，须在协议中注明。
3．订货时请说明应用工艺点。
4．高压发生器中的变压器油为沪石I-10号，高寒地区或有其它特殊状况须在协议中注明。
5．本公司免费为用户培训操作人员。
6．本产品保修一年，终身维修。
提醒：
高频恒流电源隔离开关柜，分为左出、右出、后出和下出四种出线方式，左、右、后出的出线高度和法兰不变、下出没有底盖，此处不一一给图。由于电源是下出线方式，因此安装上不受空间限制，安装空间受限时，选型时需注意。

注意：
本产品使用说明书中内容若有更改，恕不另行告知。本产品使用说明书的版权和解释权为上海激光电源设备有限责任公司所有。未得到本公司明确的书面许可，不得为任何目的、以任何形式或手段（电子的或机械的）复制或传播本产品使用说明书中的任何部分。

附表（1）
系统故障低16位说明
LOWbit位
变量名
变量说明
故障属性
bit0
HVOverS
二次电压过压
软件
bit1
HVOverH
二次电压过压
硬件
bit2
HIOverS
二次电流过流
软件
bit3
HIOverH
二次电流过流
硬件
bit4
BusVOverS
母线电压过压
软件
bit5
BusVLessS
母线电压欠压
软件
bit6
BusVLessPS
母线电压缺相
软件
bit7
BusVLess2PS
母线电压缺2相
软件
bit8
BusIOverS
母线电流过流
软件
bit9
BusIOverH
母线电流过流
硬件
bit10
InputIOverS
电网电流过流
软件
bit11
InverterTempOverS
逆变器过温
软件
bit12
IGBTStop11H
场效应管停止工作
硬件
bit13
IGBTStop12H
场效应管停止工作
硬件
bit14
IGBTStop21H
场效应管停止工作
硬件
bit15
IGBTStop22H
场效应管停止工作
硬件
系统故障高16位说明
HIGHbit位
变量名
变量说明
故障属性
bit0
TankTempOverS
水冷温度过温
软件
bit1
INV1_LostH
逆变器1未连接
硬件
bit2
INV2_LostH
逆变器2未连接
硬件
bit3
HLB_LostH
HLB取样未连接
硬件
bit4
FFC_LostH
排线未连接
硬件
bit5
DoorUnlockH
门联锁打开
硬件
bit6
EmergencyStopH
急停
硬件
bit7
SofStartTimeOverS
软启动超时
软件
bit8
SofStartIOverS
软启动过流
软件
bit9
Coil_POverH
水冷过压
硬件
bit10
Coil_TOverS
水冷过温
软件
bit11
Coil_L_H
水冷液位过低
硬件
bit12
Coil_RL_H
热继保护
硬件
bit13
EPIS_FaultS
本体故障
软件
bit14
保存

bit15
保存

附表（2）
系统报警位说明
bit位
变量名
变量说明
报警属性
bit0
VIBRATION1
振打故障点1
硬件
bit1
VIBRATION2
振打故障点2
硬件
bit2
VIBRATION3
振打故障点3
硬件
bit3
VIBRATION4
振打故障点4
硬件
bit4
SELFCHEK_OPEN
自检开路
软件
bit5
SELFCHEK_SHORT
自检短路
软件
bit6
Coil_TOverS
水冷过温报警
软件
bit7
Coil_H_H
水冷补液报警
硬件
bit8
Coil_T_LostH
PT100未连接
硬件
bit9
保存

bit10
保存

bit11
保存

bit12
保存

bit13
保存

bit14
保存

bit15
保存

上海激光电源设备有限责任公司
地址：上海市嘉定区招贤路200号
技术支持：
销售总机：
传真号码：
邮政编码：202321

E-mail:
