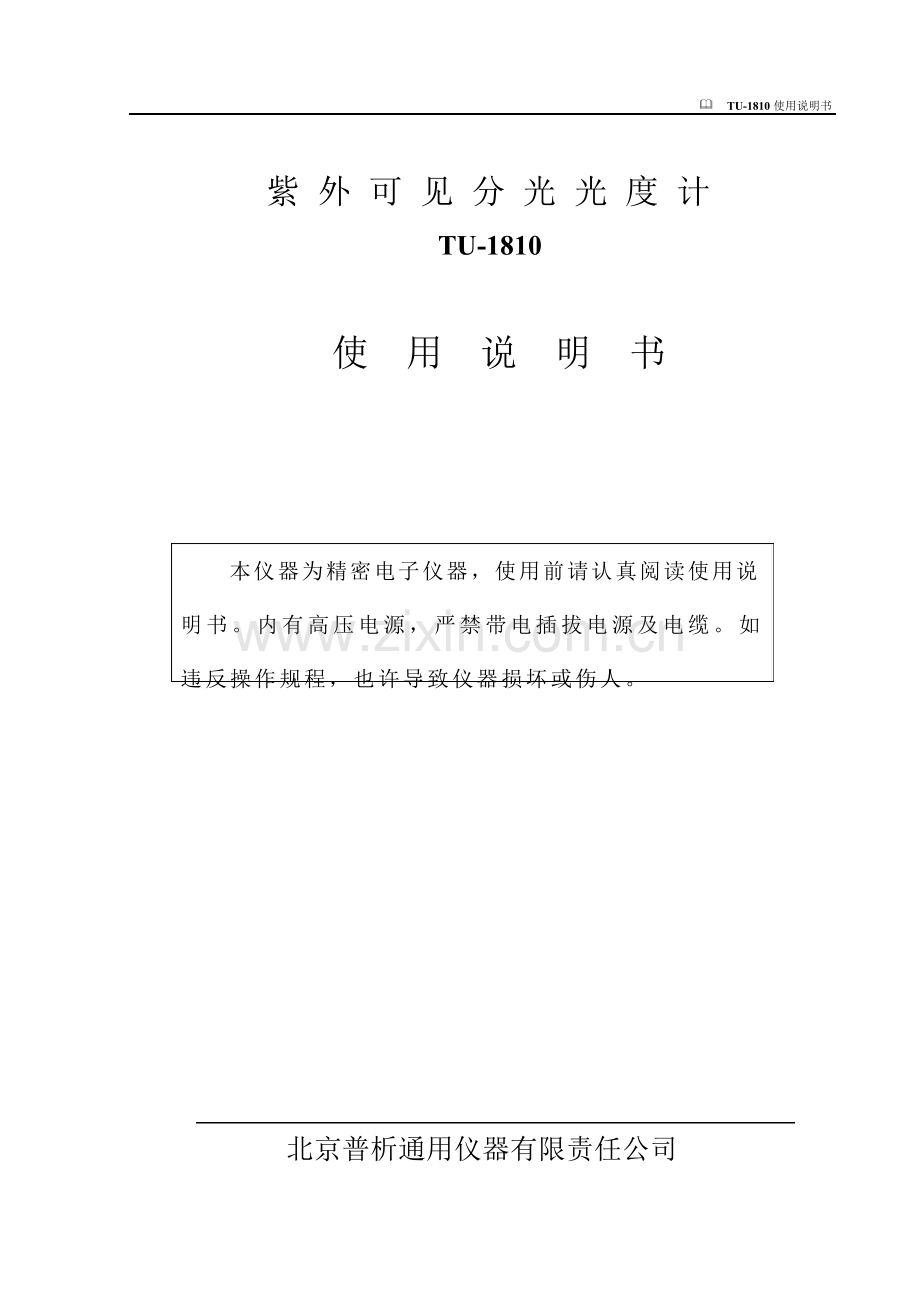

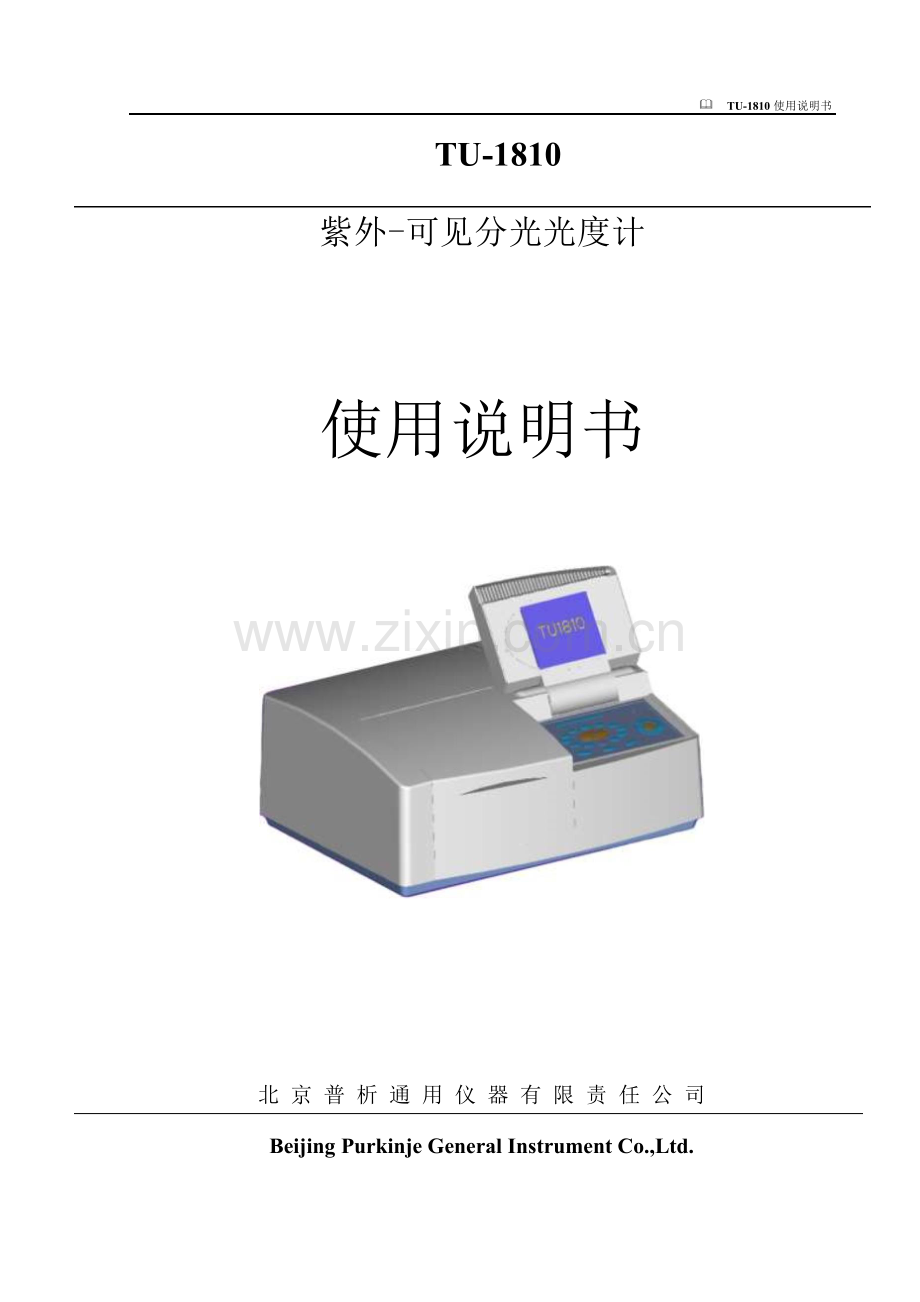

1、 &TU-1810 使用说明书TU-1810紫外-可见分光光度计使用说明书北 京 普 析 通 用 仪 器 有 限 责 任 公 司Beijing Purkinje General Instrument Co.,Ltd. &TU-1810 使用说明书紫 外 可 见 分 光 光 度 计TU-1810使 用 说 明 书本仪器为精密电子仪器,使用前请认真阅读使用说明 书 。 内 有 高 压 电 源 , 严 禁 带 电 插 拔 电 源 及 电 缆 。 如违反操作规程,也许导致仪器损坏或伤人。北京普析通用仪器有限责任公司 &TU-1810 使用说明书目 录第 1 章 仪器简介 .1-111.1 部件的验收.
2、 1-1.2 主机各部分的说明. 1-11111.2.1 主机正面 . 1-1.2.2 主机后面 . 1-1.2.3 显示器(TU-1810/TU-1810S) . 1-2.2.4 键盘 . 1-31.3 仪器规格. 1-4第 2 章 仪器安装 .2-12222.1 安装场合. 2-1.2 安装. 2-1.3 开机. 2-1.4 安装时的性能检查. 2-222.4.1 波长准确度与反复性 . 2-2.4.2 基线平直度 . 2-2第 3 章 光度测量 .3-133.1 显示信息及功能键. 3-1.2 设定参数. 3-133333.2.1 设定测光方式 . 3-2.2.2 设定测量波长 . 3-
3、2.2.3 输入 K系数值 . 3-2.2.4 暗电流校正 . 3-3.2.5 退出参数设立 . 3-333.3 设定工作波长. 3-3.4 试样控制. 3-43333333.4.1 选择试样室类型 . 3-4.4.2 设定使用试样池数 . 3-4.4.3 一号池空白校正 . 3-5.4.4 移动试样池 . 3-5.4.5 试样池复位 . 3-5.4.6 单池测样 . 3-5.4.7 退出试样控制 . 3-533.5 自动校零(校 100%T) . 3-5.6 测量. 3-533333.6.1 测量 . 3-6.6.2 测量结果的查阅 . 3-6.6.3 清除测量数据 . 3-6.6.4 打印
4、 . 3-7.6.5 退出测量 . 3-7第 4 章 光谱测量 .4-1 &TU-1810 使用说明书4.1 显示信息及功能键 . 4-14.2 设定参数. 4-14444444.2.1 设定测光方式 . 4-2.2.2 设定扫描速度 . 4-2.2.3 设定采样间隔 . 4-2.2.4 输入波长范围 . 4-2.2.5 输入测光值坐标范围 . 4-2.2.6 暗电流校正 . 4-3.2.7 退出参数设立 . 4-344444.3 基线校正. 4-3.4 测量. 4-3.5 峰值检出. 4-4.6 测量结果的打印. 4-4.7 退出光谱扫描功能. 4-5第 5 章 定量测定 .5-155.1
5、显示信息及功能键. 5-1.2 设定测量参数. 5-1555555.2.1 设立定量测定法 . 5-2.2.2 设定测量波长 . 5-2.2.3设定浓度单位 . 5-2.2.4 暗电流校正 . 5-2.2.5 设定工作曲线参数(系数法) . 5-2.2.6 设定工作曲线参数(标样法) . 5-4555555.3 设定当前波长. 5-6.4 自动校零. 5-7.5 测量. 5-7.6 测量结果的查阅. 5-7.7 测量结果的打印. 5-7.8 退出测量. 5-7第 6 章 DNA/蛋白分析 .6-166.1 显示信息及功能键. 6-1.2 设定测量参数. 6-1666666.2.1 设立 DNA
6、/蛋白分析方法 . 6-2.2.2 设定测量波长 . 6-2.2.3 设定 DNA系数 . 6-2.2.4 设定蛋白质系数 . 6-3.2.5 设定 320nm背景校正 . 6-3.2.6 设定校正系数 . 6-366666.3 暗电流校正. 6-4.4 退出 DNA/蛋白质参数设立 . 6-4.5自动校零 . 6-4.6 测量. 6-4.7 测量结果的查阅. 6-4 &TU-1810 使用说明书6.8 测量结果的打印 . 6-56.9 退出测量. 6-5第 7 章 系统应用 .7-17777777777.1 显示信息及功能键. 7-1.2 设定换灯波长. 7-1.3 设定仪器狭缝(该选项尽限
7、于 1810S型号). 7-1.4 设钨灯开关. 7-2.5 设氘灯开关. 7-2.6 设工作模式. 7-2.7 时间设立. 7-2.8 暗电流校正. 7-2.9 波长校正. 7-3.10 退出系统应用. 7-3第 8 章 平常保养与维修 .8-1888.1 注意事项. 8-1.2 平常保养. 8-1.3 故障诊断与维修. 8-18.3.1 仪器初始化诊断 . 8-18.4 灯源更换方法. 8-288.4.1 更换钨灯 . 8-2.4.2 更换氘灯 . 8-3 &TU-1810 使用说明书第 1 章 仪器简介1.1 部件的验收打开仪器的包装后,请对照装箱单对仪器的齐套性进行认真清点、验收,如与
8、装箱单不符或损坏者,请及时与售方联系,以便尽快解决,仪器成套性如表 1-1 所示,以后如有更改均以装箱单为准。表 1-1 仪器的成套性序号名称数量1 台1 张2 张1 对2 只2 把2 把各 2 只1 个00000000011111234567890123紫外可见分光光度计主机合格证安装验收单石英比色皿溴钨灯十字镙丝刀一字镙丝刀保险管(2A、0.5A)内六方扳手电源线1 条1 个1 本2 张多用电源盒使用说明书装箱单1.2 主机各部分的说明1.2.1 主机正面液晶显示器:为 320240 点阵的高分辨率液晶显示器,用于显示测量信息、参数、数据及谱图,允许用户调节显示辉度。(调节孔在键盘的左上角
9、)。键盘:共有 27 个按键,用于控制和操作仪器。样品室:用于放置被测样品,并可配置自动八联样品池架或五联池作为选装附件。图(1-1)仪器前视图1.2.2 主机后面1-1 &TU-1810 使用说明书光源室:内部装有钨灯(可见光区)和氘灯(紫外光区)测量时根据波长范围自动转换,光源灯亮时会发烫,更换光源时应特别注意。打印机接口:可连接HP系列喷墨打印机。RS-232接口:1810PC/1810SPC仪器备有RS232接口,支持串行通讯。具体软件设立及操作详见UVWin5.0软件使用说明书。图(1-2)仪器后视接口图一体化电源开关:用于接通和切断主机电源,涉及电源插座,保险管座,开关。电源插座连
10、接220V、50Hz交流电源,保险管使用直径5mm、长20mm、2A。光源室罩:为方便用户更换光源而设立,拆装时应特别注意灯的温度,以免烫伤。排风扇:排风扇孔为仪器散热排风孔,为便于仪器散热,仪器安放位置应距墙壁2030厘米,以免遮挡排风孔。图(1-3)仪器后视图1.2.3 显示器(TU-1810/TU-1810S)TU-1810/TU-1810S 的显示器是 320240 点阵高分辨率液晶显示器,它不仅能显示测量数据、参数、状态及人机对话信息且能显示测量谱图。TU-1810/TU-1810S 显示器的布局如图:1-2 &TU-1810 使用说明书图(1-4)显示器布局图第一行为状态行,显示当
11、前工作模式。系统提供四个工作模式,即光度测量、光谱测量、定量测定、DNA/蛋白测量右侧一列为功能键提醒区,各行从上到下分别相应功能键F1F4。不同的工作模式,功能键的定义各不相同。中间的画面为工作区,显示测量操作画面。底部的画面为信息提醒区,显示信息提醒和参数输入画面。1.2.4 键盘图(1-5)键盘板TU-1810/TU-1810S 键盘共有 27 个键组成,分为四组,基本功能如下:.功能键(F1-F5)共五个:功能键是用户用来设定仪器工作参数及执行操作功能的,在不同的工作模式用户只需按F1-F5中的相应键,系统都将执行相应的操作,如设定参数、设立样品池、打印、暗电流校正等。. 数字键(0-
12、 9、负号、小数点 )共十二个:用于设定参数时进行数字输入. 编辑键(、123,、RETURN)共七个:方向键(、):用于在数据查询时的上、下移动,设立时间时增长或减少数据。方向键(、):DNA/蛋白测量时切换显示数据,设立时间时切换设立对象,及峰值检出时的数据查询。取消键:用于在字符输入时删除所有输入的字符或取消某项操作。确认键:用于确认并执行当前功能,或输入参数时结束并退出输入状态。返回键RETURN:用于退出当前功能返回前一工作画面。1-3 &TU-1810 使用说明书4. 操作键(AUTOZERO,GOTO-l,START/STOP) 共三个:自动校零键AUTOZERO:用于进行吸光度
13、零(透过率 100%)校正。对于光度测量和定量测定功能,AUTOZERO仅对当前测量波长进行吸光度零校正,对于光谱扫描,AUTOZERO对设定的波长范围进行基线校正。波长定位键GOTO-l:用于设定仪器当前波长。测量键START/STOP:用于开始及停止测量。1.3 仪器规格仪器规格指标:TU-1810 系列1100nm190nm波长范围光谱带宽波长显示1810/1810PC(2nm)、1810S/1810SPC(5,2,1,0.5nm)0.1nm扫描起始和终止波长可以 1nm 为单位进行设定,波长定位操作可以 0.1nm 为波长设定单位进行设定波长准确度波长反复性测光系统0.5nm (内置波
14、长自动校正功能)0.2nm双光束比例监测记录系统0.002Abs (00.5 Abs)0.004Abs (0.51.0 Abs)0.3%T (0100 %T).001Abs (00.5 Abs)0.002Abs (0.51.0 Abs).15 %T (0100 %T)光度准确度光度反复性00杂散光0.3 %T (220nm)基线平直度稳定性0.002Abs (2nm 带宽,中速扫描 1100190nm)0.001A/60min (预热 2 小时,2nm 带宽,500nm 处)1-4 &TU-1810 使用说明书第 2 章 仪器安装2.1 安装场合TU-1810 系列紫外可见分光光度计是实验室精
15、密仪器,为提高仪器工作质量和延长仪器的使用寿命,应安装在合适的工作场合,请注意如下几点:a.环境温度 15 35b.室内相对湿度不大于 80%c.仪器应置于稳固的工作台上,不应当有强震动源。d.周边无强电磁干扰、有害气体及腐蚀性气体。c.仪器使用电源为:电压 220V10%,频率 50Hz1Hz 单相交流电,最佳配置交流稳压器,功率不小于 500VA,室内应有地线并保证仪器良好接地。2.2 安装TU-1810 型紫外可见分光光度计,由主机及 HP 喷墨打印机(选购件)组成。其连接关系如图:其中(1) 、(2)为电源线,应最后联接,以防带电操作损坏仪器。(3)为打印机电缆,一端 25 线 D 型
16、插头,接主机右侧面 25 线 D 型插座孔,另一端 36 线 D 型插座接打印机。所有以上电缆联接均应插紧插头,锁紧螺钉以防接触不良。联接无误并确认电源为 220V、50HZ交流电后方可将(1)、(2)电源线按顺序插入组合电源插座内。注:本仪器为精密电子仪器,切忌带电插拔电源线及连接电缆,误操作有也许损坏仪器及打印机。321图(2-1)打印连线示意图2.3 开机注:以下有关单机操作只使用于 TU-1810/TU-1810S,对于 TU-1810PC/TU-1810SPC 软件操作方法,请参见 UVWin5.0 软件使用说明书。一方面应确认样品室内无挡光物。先打开主机电源,然后打开打印机电源(假
17、如选配),此时在液晶显示器上出现初始化工作画面,仪器将进行自检并初始化,整个过程需要约 2 分钟左右,初始化正常结束后,系统进入仪器操作主画面,如图所示。用户可按相应的数字键(1-5)选择各功能进行操作。通常仪器需要 1530 分钟的预热稳定期2-1 &TU-1810 使用说明书间,然后再开始测量。测量工作结束后,应先关闭仪器主机的电源,然后关闭打印机电源,最后关闭其它设备的电源(如稳压器)。图(2-2)仪器操作主画面2.4 安装时的性能检查仪器安装后,应对其重要性能指标进行全面检测,在使用过程中要定期检查。做性能测试时应在开机预热 30 分钟后进行。测试项目涉及:2.4.1 波长准确度与反复
18、性仪器波长准确度指标为0.3nm,波长反复性指标为 0.2nm,用仪器氘灯的两条特性谱线检查,具体检查方法如下:1 确认仪器光谱带宽为(2.0nm),开机初始化时光谱带宽设定为(2.0nm),具体更改光谱带宽的操作详见系统应用功能。234在仪器主画面按2键选择光谱测量功能。在 Abs 或%T 测光方式下,按GOTO-l键设定 (333nm)波长,转入氘灯工作方式。按F1键选择参数设定功能,设定采样间隔 0.1nm、扫描速度为中速、波长范围为 660480nm、记录范围 0100、测光方式 Es。56按START/STOP 键并输入增益值为 57 后开始扫描。按F2键并输入阈值(1100)后进行
19、峰值检出,然后按F4打印输出。反复扫描三次,并作峰值检出,氘灯的两个峰标准值为 656.1 nm 和 486.0 nm。注:三次测量的平均值与标准值之差为波长准确度。三次测量的最大值和最小值之差为波长反复性。2.4.2 基线平直度样品池中不放任何遮挡物,以空气为空白进行测量,用波长扫描功能测量全波段的吸光度值,其具体测量方法如下:1 一方面确认仪器光谱带宽为(2.0nm),开机初始化时光谱带宽定位在(2.0nm),具体更改光谱带宽的操作详见系统应用功能。23 在仪器主画面按2键选择光谱测量功能。 按F1键选择参数设定功能,设定采样间隔 1nm、扫描速度为中速、波长范围为 1100190nm、记
20、录范围为-0.010.01、测光方式 Abs。45 按RETURN键,返回光谱测量主画面,按AUTOZERO键进行基线校正。 按START/STOP键进行扫描。2-2 &TU-1810 使用说明书6 按F4键进行图谱打印。读取曲线的吸光度值,在所有扫描波段范围内,测量扫描图谱中起始点与最大偏移量之差即为仪器的基线平直度(允许光源更换处基线有突变)。2-3 &TU-1810 使用说明书第 3 章 光度测量在此功能下,可进行单波长的吸光度或透过率的测量及 K 系数运算和打印。3.1 显示信息及功能键在仪器主画面按 1 键选择光度测量方式,屏幕显示光度测量主画面如图(3-1)图(3-1) 光度测量主
21、画面第一行显示当前光度测量工作模式,当前工作波长(660.0)和测量值(0.001Abs)右侧功能键提醒区,显示F1- F4键的功能,按键在显示器的下方。F1 参数设定功能键F2 删除测量数据,刷新屏幕F3设立样品池状态F4打印测量结果此外在此画面下,操作键GOTO-l和AUTOZERO键完毕工作波长的设立和自动校零。3.2 设定参数在光度测量主画面下,按F1键进入光度测量参数设定画面,如图(3-2)图(3-2) 光度测量参数设定画面在本画面下可设定测量的光度方式、测量波长和 K 系数运算的系数,用户按相应的数字进行各项参数的设立。所有参数设立完毕后,按RETURN键返回到上一画面,如图(3-
22、1)。3-1 &TU-1810 使用说明书3.2.1 设定测光方式按1键设定光度方式,光度方式有 Abs 和%T 两种,每按一次1键,Abs 和%T 交替变换。图(3-3) 光度测量测光方式设定画面.2.2 设定测量波长3按2键进入光度测量测量波长设定画面,系统给出提醒信息,提醒用户输入测量波长,如图(3-4):图(3-4) 光度测量测量波长设定画面在画面的底部提醒信息处输入测量波长,用数字键 0-9 输入,按完后按 键确认退出,不输入数据按RETURN键可直接退出。输入值为小数点后保存一位的浮点数,范围为 1100-190,超过 5 位时,系统将自动清除已输入的数据,重新开始输入。键可清除输
23、入错误,输入3.2.3 输入K系数值按3键进入光度测量 K 系数值输入画面,系统给出提醒信息,提醒用户输入 K 系数,如图(3-5):3-2 &TU-1810 使用说明书图(3-5) 光度测量 K系数设定画面在画面的底部提醒信息处输入 K 系数,用数字键(0-9)、小数点()和负号(-)输入 K 系数, 键清除输入错误,输入完后按 键确认退出,不输入数据按RETURN键可直接退出。输入值为 4 位数,范围为-9999-9999,超过 4 位时,系统将自动清除已输入的数据,重新开始输入。3.2.4 暗电流校正图(3-6)暗电流校正画面按F5键进行暗电流校正,提醒对话框显示.2.5 退出参数设立3按RETURN键退出参数设立,返回到光度测量主画面。3.3 设定工作波长在光度测量主画面下,按GOTO-l键可设定光度测量的工作波长,其画面如图(3-7)3-3 &TU-1810 使用说明书图(3-7) 光度测量波长设定画面在画面的底部提醒信息处输入波长值,用数字键 0-9 和小数点()输入波长值,取消可清除输入错误,输入完后按确认键 键确认退出,不输入数据按RETURN键可直接退出。输键入值为 5 位数字,范围为 1100-190,超过 5 位数字时,系统将自动清除已输入的数据,重新开始输入。3.4 试样控制
