天津某丁二烯抽提外围配套安装工程施工组织设计.doc

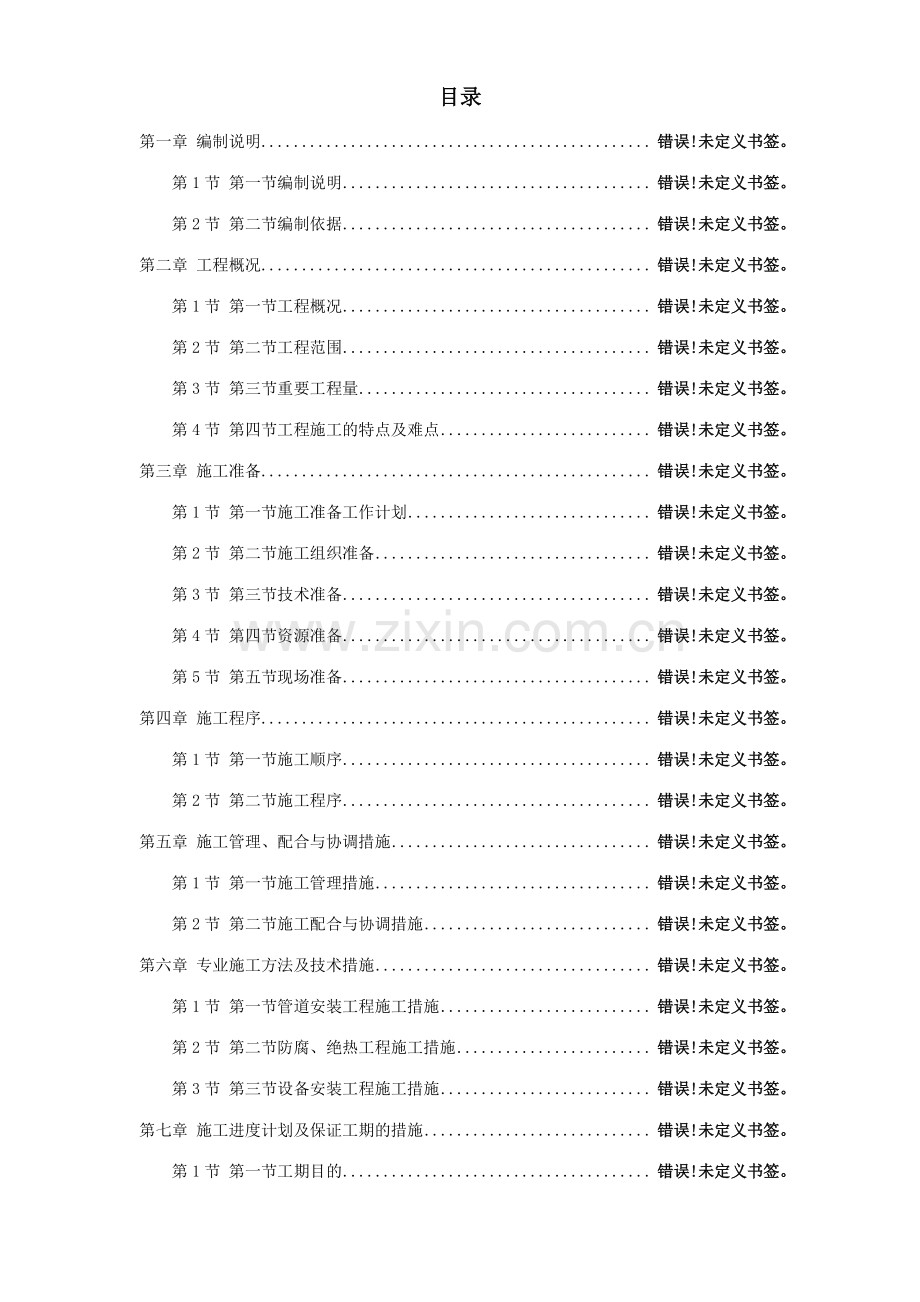

目录目录 第一章 编制说明.错误错误!未定义书签。未定义书签。第 1 节 第一节编制说明.错误错误!未定义书签。未定义书签。第 2 节 第二节编制依据.错误错误!未定义书签。未定义书签。第二章 工程概况.错误错误!未定义书签。未定义书签。第 1 节 第一节工程概况.错误错误!未定义书签。未定义书签。第 2 节 第二节工程范围.错误错误!未定义书签。未定义书签。第 3 节 第三节重要工程量.错误错误!未定义书签。未定义书签。第 4 节 第四节工程施工的特点及难点.错误错误!未定义书签。未定义书签。第三章 施工准备.错误错误!未定义书签。未定义书签。第 1 节 第一节施工准备工作计划.错误错误!未定义书签。未定义书签。第 2 节 第二节施工组织准备.错误错误!未定义书签。未定义书签。第 3 节 第三节技术准备.错误错误!未定义书签。未定义书签。第 4 节 第四节资源准备.错误错误!未定义书签。未定义书签。第 5 节 第五节现场准备.错误错误!未定义书签。未定义书签。第四章 施工程序.错误错误!未定义书签。未定义书签。第 1 节 第一节施工顺序.错误错误!未定义书签。未定义书签。第 2 节 第二节施工程序.错误错误!未定义书签。未定义书签。第五章 施工管理、配合与协调措施.错误错误!未定义书签。未定义书签。第 1 节 第一节施工管理措施.错误错误!未定义书签。未定义书签。第 2 节 第二节施工配合与协调措施.错误错误!未定义书签。未定义书签。第六章 专业施工方法及技术措施.错误错误!未定义书签。未定义书签。第 1 节 第一节管道安装工程施工措施.错误错误!未定义书签。未定义书签。第 2 节 第二节防腐、绝热工程施工措施.错误错误!未定义书签。未定义书签。第 3 节 第三节设备安装工程施工措施.错误错误!未定义书签。未定义书签。第七章 施工进度计划及保证工期的措施.错误错误!未定义书签。未定义书签。第 1 节 第一节工期目的.错误错误!未定义书签。未定义书签。第 2 节 第二节施工进度计划.错误错误!未定义书签。未定义书签。第 3 节 第三节工期保证措施.错误错误!未定义书签。未定义书签。第八章 质量保证体系及措施.错误错误!未定义书签。未定义书签。第 1 节 第一节质量目的.错误错误!未定义书签。未定义书签。第 2 节 第二节质量保证体系.错误错误!未定义书签。未定义书签。第 3 节 第三节质量保证措施.错误错误!未定义书签。未定义书签。第九章 安全、文明施工保证措施.错误错误!未定义书签。未定义书签。第 1 节 第一节安全、文明施工目的.错误错误!未定义书签。未定义书签。第 2 节 第二节 HSE 体系.错误错误!未定义书签。未定义书签。第 3 节 第三节安全施工保证措施.错误错误!未定义书签。未定义书签。第 4 节 第四节文明施工保证措施.错误错误!未定义书签。未定义书签。第 5 节 第五节环境保护、噪音控制措施.错误错误!未定义书签。未定义书签。编制说明编制说明 第一节第一节 第一节编制说明第一节编制说明 本施工组织设计作为施工的指导性文献，在编制过程中，结合我集团公司的施工经验，我们对项目管理机构设立、劳动力安排、施工进度计划控制、机械设备配备、重要分部分项工程的施工方法、工程质量控制措施、安全保证措施、文明施工及环境保护措施等诸多因素进行了考虑，以突出施工组织设计的科学性、可行性。假如我集团公司有幸成为本工程的施工承包方，我们将其列为我公司的重点工程。公司各级领导和有关部门均给与高度重视，在以往类似工程施工经验的基础上，巩固成绩，克服缺陷，坚持公司“质量 第一，信誉至上，文明施工，优质服务”的质量方针，按照本施工组织设计指导施工，保证优质、高速、安全的完毕本工程的建设，给建设单位一个满意的工程。第一节第一节 第二节编制依据第二节编制依据 本施工组织设计依据以下几项编制：1、xxxx 有限公司天津分公司颁发的xxxxxxxxxx外围配套安装工程施工招标文献 津蓝工 0535；2、天津 xxxxxx 工程设计有限公司xxxx 有限公司天津分公司万吨年丁二烯抽提项目外围配套工程施工图；3、工业金属管道施工及验收规范 GB50235-97；4、现场设备、工业管道焊接工程施工及验收规范GB50236-98；5、石油化工有毒、可燃介质管道工程施工及验收规范SH3501-2023;6、机械设备安装工程施工及验收规范GB50231-98；7、石油化工设备和管道隔热技术规范SH3010-2023;8、石油化工公司设备和管道涂料防腐蚀技术规范SH/T3522-2023；9、工业设备及管道绝热工程施工及验收规范GBJ126-89；10、天津市建设工程施工现场安全管理规程J10498-2023；11、xxxx 有限公司天津分公司 3 万吨/年丁二烯抽提项目外围配套工程施工现场勘察情况；12、天津市有关文献及规定。工程概况工程概况 第一节第一节 第一节工程概况第一节工程概况 工程名称：3 万吨/年丁二烯抽提-外围配套安装工程 建设单位：xxxx 有限公司天津分公司 设计单位：天津 xxxx 工程设计有限公司 建设地点：xxxx 有限公司天津分公司内 质量目的：遵照施工图纸规定，工程合格率 100%工期：自进场之日起日历日 90 天。xxxx 有限公司天津分公司 3 万吨/年丁二烯抽提-外围配套安装工程，共分为三个部分，即：球罐区改造部分，室外管网改造（储）和室外管网改造（暖）。重要施工内容为与 5 台球罐相关联的管道安装，新建 8 台泵，新增卸车泵一台以及相关工艺管道，新建丁二烯冷却器以及相关工艺管道，丁二烯装置制罐区的工艺管线以及火炬气管线安装等。该工程的特点是在现有装置附近施工，施工范围狭窄，由于周边装置处在运营状态，因此，安全防范任务非常严峻。工程所在地位于天津市 xx 区 xx 镇辖区内，临近外环线，交通条件优越。该区处在温暖带半湿润气候区，是海陆过渡性气候，其重要特性是：春季干旱多风，冷暖多变；夏季温高湿重，雨热共济；秋季天高云淡，风和日丽；冬季寒冷干燥，雨雪稀少。全年平均气温在 11-12，全年 1 月份最冷，平均气温零下 4-6，7 月份最热，平均气温在 26以上。全年气温差在 30-32，无霜期在 135-239 天之间。天津工程地质条件为由北向南，由西向东逐渐变差。地耐力在 8.7-26.6t/m2 之间，本工程位于天津市西部，地质条件较好。第一节第一节 第二节工程范围第二节工程范围 本工程为 xxxx 有限公司天津分公司 3 万吨/年丁二烯抽提-外围配套安装工程，重要涉及以下内容。一、球罐改造部分 重要工程内容涉及：与 5 台球罐相关联的管道安装；新建 8 台泵及新增一台卸车泵安装及相关管道安装；新建丁二烯冷却器及相关管道的安装。二、室外管网改造部分（储）与丁二烯主体装置相关的工艺管道安装，重要为图 0433-04-储-1 涉及的内容。三、室外管网改造部分（储）重要涉及中低压蒸气等 5 条管线的安装，重要为图 0433-04-暖-1 涉及的内容。第一节第一节 第三节重要工程量第三节重要工程量 重要工程量表 序号 名称 单位 数量 1 丁二烯装车泵 台 2 2 丁二烯循环泵 台 2 3 MTBE 原料泵 台 2 4 碳四原料泵 台 2 5 碳四卸车泵 台 1 6 冷却器 台 1 7 DN500 无缝钢管 m 639 8 DN250 无缝钢管 m 122 9 DN200 无缝钢管 m 162 10 DN150 无缝钢管 m 694 11 DN100 无缝钢管 m 966 12 DN80 无缝钢管 m 1582 13 DN50 无缝钢管 m 3373 14 DN40 无缝钢管 m 44 15 DN25 无缝钢管 m 64 16 DN20 无缝钢管 m 104 第一节第一节 第四节工程施工的特点及难点第四节工程施工的特点及难点 一、本工程属于改造项目的配套安装工程，罐区改造部分临近原有装置，施工空间狭小，现场安全防火任务繁重。室外管网改造部分，运用部分现有的旧管廊，现场施工条件复杂，事故隐患较多，因此，必须会同建设单位和监理单位，加强现场的管理和调度。二、本工程位于 xxxx 有限公司天津分公司厂区内，因而在施工过程中必须做好现场的环境保护、噪音和粉尘的控制等文明施工，保证周边工作人员的生活及工作不受影响。三、本工程高层作业较多，在管廊部分存在立体交叉施工过程。火炬气管线直径为 DN500，并且位于管廊的顶层，现场吊装存在困难。四、施工现场不具有设立预制厂的场地，预制厂需要设在其它地点，给预制工作带来一定的困难。五、临时生活区和办公区需要设立在厂区以外，本地为居民区，人员情况比较复杂，存在治安隐患，需要加强职工的安全和思想教育。施工准备施工准备 第一节第一节 第一节施工准备工作计划第一节施工准备工作计划 施工准备工作是整个施工生产的前提，根据本工程的工程内容和实际情况公司以及项目部共同制定施工的准备计划（如表 1 所示），为工程顺利进展打下良好的基础。表 1 重要准备工作一览表 项目 内容 进 场 后 第几天完毕 承办单位 施工组织设计编制 拟定施工方案和质量技术安全等措施，并报审 建设单位，监理单位，公司 施工组织机构 成立项目经理部，拟定各专业人员及施工班组和施工人员 公司 人员进场与教育 组织劳动力陆续进场，进行三级安全技术教育 1 项目部 施工方案的编制与交底 编写具体的施工方案、措施，并向有关人员和班组仔细交底 4 项目部 施工预算 计算工程量，人工、材料限额、机械台班 6 公司 材料计划 原材料和各种成品半成品的需求计划 2 项目部 图纸会审 所有施工图的审查，绘制各管线的单线图 3 建设单位、监理单位，公司 平面布置 按总平面图布置水、电以及临时设施 3 项目部 机具进场 相关机械设备进场就位 4 公司、项目部 材料进场 部分急用材料进场 4 项目部 质量安全交底 明确质量等级规定，加强安全劳动保护 5 项目部 第一节第一节 第二节施工组织准备第二节施工组织准备 为实现本工程建设的优质、高速、安全、文明、低消耗的目的，在施工过程中采用项目法施工的管理体制。一、施工管理体制的设立原则 1、形成有一定权威性的统一指挥，协调各方面的关系，保证工程按规定顺利完毕。2、根据本工程的规模、技术复杂限度等因素建立管理组织。3、采用项目管理体制的同时，经济协议手段辅助部分行政手段，明确各方面的责、权、利。二、项目法施工 在本工程施工中实行项目法施工的管理模式，组建本工程的项目经理部，对工程施工全过程的进度、质量、安全、成本及文明施工等负全责。项目经理部要以工程项目管理为核心，以优质、高速、安全、文明为主轴，加强动态、科学管理，优化生产要素，精心施工，大力推广先进施工技术。在推行项目法施工的同时，从文献控制、材料采购到产品标记，过程控制等过程中。切实执行 ISO9002 标准和公司质量保证体系文献，达成创优质高效的目的。项目经理对工程项目行使计划、组织、协调、控制、监督、指挥职能，全权解决项目事务，其下设技术组，经营组以及材料设备组。项目内部工程技术管理人员通过岗位目的责任制和行为准则来约束，共同为优质、安全、高速、低消耗的完毕项目任务而努力工作。三、组建项目经理部 本工程实行项目法进行施工管理，项目经理由取得国家一级项目经理资质的本公司员工担任。由项目经理选聘技术、管理水平高的工程技术人员、管理人员、专业工长组建项目部。项目管理层由项目经理、项目副经理、项目总工程师，质量主管、安全主管、材料和设备主管、后勤主管等成员组成。在建设单位，监理单位和我集团公司的指导下，负责本工程的工期、质量、安全、成 本等的实行计划。组织、协调、控制和决策，对各施工要素实行全过程的动态管理。项目经理部对工程项目进行计划管理，计划管理重要体现在工程项目综合进度计划和经济计划。进度计划涉及：施工总进度计划，分部分项工程进度计划，施工进度控制计划，材料设备供应进度计划，竣工验收计划等。经济计划涉及：劳动力需用量计划，资金使用计划，材料计划，构件及加工半成品需用量计划，施工机具需用量计划等。作业层人员的配备：施工人员均挑选有丰富施工经验和劳动技能的技术工人，分工种组成管道班组，焊接班组和设备班组，挑选技术过硬，思想素质好的职工带班。为保证项目部管理层的指令畅通有效，工作安排采用“施工任务书”的形式，规定签发人和执行人签字，项目经理作为执行的监督者。施工任务书的工作内容完毕后由签发人封闭签字，假如未能封闭必须找出因素并对执行人进行处罚。四、项目经理部组织机构图 项目经理部组织机构如图 1 所示。五、重要施工管理人员 重要施工管理人员如表 2 所示。序号 姓名 职称 本项目担任职务 专业 1 项目经理 化工 2 项目副经理 3 总工程师 4 技术负责人 5 质量工程师 6 安全工程师 7 设备工程师 8 材料工程师 9 施工员 10 质量员 项目经理 项目副经理 项目总工程师 工程部 经营部 设备材料部 质量部 安所有 管工班 钳工班 焊工班 保温工班 防腐工班 11 安全员 12 预算员 13 资料员 14 管道工长 15 焊接工长 16 防腐工长 17 保温工长 18 钳工工长 19 20 21 六、重要部门人员职责（一）、项目经理 1、全面主持项目执行机构的平常工作；项目实行过程的全职组织者和指挥者；2、组织编制项目质量保证计划、各类施工技术方案、安全文明施工组织管理方案并督促贯彻工作；3、组织编制项目部的各项管理制度；4、组织编制项目实行的各类进度计划、预算、报表；5、根据集团公司的授权，解决项目实行中的重大紧急事件，并及时向集团公司报告；6、拟订项目部机构组织和人员配制，提请公司聘任或解聘项目重要岗位人员；7、具体负责项目质量、工期，安全目的的管理监督工作；8、决定项目的各种奖励分派方案并报公司备案；9、负责与建设单位、监理单位、设计单位等协调和沟通的组织领导工作；10、负责工程的竣工交验工作。（二）、项目副经理 1、协助项目经理工作，具体负责项目施工生产的技术、质量、安全、进度的组织、控制和管理工作以及协助项目经理分管工程、安全、质量等部门的工作；2、具体负责项目质量保证计划、各类施工技术方案和安全文明施工组织管理方案的编制和贯彻工作；3、负责总体和阶段进度计划的编制、分解、协调和贯彻工作；4、负责项目质量目的、进度目的、安全文明施工目的的策划、组织、管理和贯彻工作；5、负责与建设单位、监理单位等的现场协调和沟通的组织领导工作；6、协助技术负责人进行新材料、新技术、新工艺在本工程的推广应用和技术总结工作；7、具体负责工程的技术资料整理、阶段交验和竣工交验工作的组织领导工作。（三）项目总工程师 1、协助项目经理管理和领导技术工作；2、组织相关部门和人员代表项目部参与与建设单位、监理单位或设计单位等就施工方案、技术、设计、质量等方面的问题的会议、讨论或磋商；3、主持施工组织设计和重大技术方案的编制并负责审核、把关；4、组织进度计划的编制并监督贯彻，负责各专业之间在进度安排方面的配合和协调；5、参与项目质量策划并督促技术方案和施工组织设计重要内容的贯彻工作；6、对新技术、新工艺和新材料在本工程的推广和使用进行指导并把关；7、负责竣工图、竣工资料、技术总结等工作的指导和把关；8、负责组织工人和劳务队伍的岗前培训工作，并审查培训效果。（四）质量主管 1、协助技术负责人工作，负责项目质量监督、质量管理和 ISO9002 贯标工作；2、负责管理项目质量检查小组的工作，实行项目过程中工程质量的质检工作，并配合政府质量监督工作；3、负责管理贯彻质量记录的整理存档工作，协助项目技术负责人进行竣工资料的编制工作；4、负责编制项目质量保证计划并负责监督实行、过程控制平常管理。5、负责项目全员质量保证体系和质量方针的培训教育工作；6、负责分部分项工程工序质量检查和质量评估工作；7、负责质量目的的分解贯彻，编制质量奖惩责任制度并负责日 常管理；8、负责竣工和阶段交验技术资料和质量记录的整理、分装工作；负责项目阶段交验和竣工交验；9、负责质量事故的防止和整改解决工作。（五）安全主管 1、协助技术负责人工作，负责项目安全生产、文明施工和环境保护工作；2、参与编制项目质量保证计划，负责编制安全文明施工组织管理方案和管理制度并监督实行；3、负责安全生产和文明施工的平常检查、监督、消除隐患等管理工作；4、负责管理人员和进场工人安全教育工作；负责安全技术审核把关和安全交底；负责每周的全员安全生产例会；5、负责制定安全生产应急计划，保证一旦出现安全意外，能立即按规定报告各级政府机构，保证项目施工生产的正常进行，负责准备安全事故报告；6、负责安全生产日记和文明施工资料的收集整理工作；7、负责协调周边关系，解决施工民扰和扰民问题以及特殊交通运送问题等。（六）材料设备主管 1、协助项目经理工作，具体负责整个项目的设备材料供应、设备材料保管、发放等工作；2、负责甲方供应设备、材料的领取，发放工作；3、防止不合格材料或未检品进入施工现场；4、做好材料标记移植工作；5、及时送检材料，并收集原材料检查证书与产品合格证书。七、劳动力组织 本工程的工程量比较大，施工周期较长，所需要的劳动力数量多。工种涉及管工、钳工、起重工、电焊工、气焊工、电工、保温防腐工、架子工等。根据施工进度计划制定劳动力需求计划，组织人员进场，安排生活，登记并进行进场教育。第一节第一节 第三节技术准备第三节技术准备 工程准备阶段涉及收集工程资料，具体研究工程项目、工程数量、工艺流程、工艺特点、质量标准、进度规定、图纸文献、材料供应等基本情况，为编制施工方案，施工计划提供资料数据。1、组织专业人员熟悉图纸，对图纸进行自审，熟悉和掌握施工图纸的所有内容和设计意图，解决好图纸及现场存在的问题。若发现问题，提前与建设单位、设计单位协商沟通。2、参与由建设单位、设计单位和监理单位组织的设计交底和图纸综合会审。编制施工方案，送总工程师审批，并送交建设单位、监理单位审核，确认方案的可行性。3、编制施工图预算，根据施工图纸，计算分部分项工程量，按规定套用施工定额，计算所需要材料的具体数量、人工数量、大型机械台班数，以便做出进度计划和供应计划，更好地控制成本，减少消耗。4、做好技术交底工作。本工程每一道工序开工前，均需进行技术交底，技术交底是施工公司技术管理的一个重要制度，是保证工程质量的重要因素，其目的是通过技术交底使参与施工的所有人员对工程技术规定做到心中有数，以便科学地组织施工和按合理的工序、工艺进行施工。专业技术交底均采用三级制，即项目部技术负责人专业工长各班组长。交底内容涉及施工图纸、技术资料、工艺流程、技术关键部位、质量标准、施工程序、进度规定、安全措施、新工艺、新操作方法以及现场情况等。技术交底均有书面文字及图表，级级交底签字，工程技术负责人向专业工长进行交底规定细致、齐全、完善，并要结合具体操作部位、关键部位的质量规定，操作要点及注意事项等进行具体的讲述交底，工长接受后，应反复具体地向作业班组进行交底，班组长在接受交底后，应组织工人进行认真讨论，全面理解施工意图，保证工程的质量和进度。第一节第一节 第四节资源准备第四节资源准备 一、劳动力计划 劳动力计划表 工种 日期 日期 10 20 30 40 50 60 70 80 90 管工 8 16 16 16 24 24 16 10 10 焊工 2 8 8 8 12 12 8 5 5 钳工 4 4 4 起重工 2 2 2 2 2 2 2 2 防腐工 10 10 8 8 8 8 保温工 10 10 10 10 5 普工 20 20 20 30 30 30 30 30 20 二、材料进场计划 根据招标书规定，我公司负责采购的材料，由项目经理部采购人员与材料供应商紧密配合，同建设单位、监理单位共同拟定有关主材设备的供应商（厂家），提前组织订货，组织进场材料时间应注意施工进度计划中材料安装时间及材料生产周期。对甲方供应设备或材料，由我公司列出设备材料的数量、规范规定及到货时间，提供应建设单位，供建设单位组织采购时参考。重要设备材料进场计划：重要设备材料进场计划表 序号 材料名称 单位 数量 进场后第几天 1 丁二烯装车泵 台 2 5 2 丁二烯循环泵 台 2 5 3 MTBE 原料泵 台 2 5 4 碳四原料泵 台 2 5 5 碳四卸车泵 台 1 5 6 冷却器 台 1 5 7 无缝钢管 米 7753 按进度分批进场 三、施工机械设备投入计划 在施工过程中，根据工程需要配备足够的施工机械、工具、测量器具和通讯工具是提高施工效率，保证工程质量和安全生产的重要保证，针对本工程的特点，采用先进的施工机械最大限度的满足工程需要。本工程计划投入的施工机械机具和工具需求计划如下表所示。重要施工机械机具和工具需求计划表 序号 机械或设备名称 数量 单位 规格型号 重要工作性能指标 完好状态 目前状态 1 电焊机 12 台 BX3-500-1 45KVA 100%闲置 2 焊条烘干箱 1 台 WHX-200 0.75KW 100%闲置 3 无齿锯 5 台 400 1.5KW 100%闲置 4 空压机 1 台 3W-0.9/7-B 9M3 100%闲置 5 汽车吊 1 辆 QY50 50 吨 100%闲置 6 汽车吊 1 辆 QY25 25 吨 100%闲置 7 运送汽车 2 辆 100%闲置 8 倒链 10 个 3 吨 100%闲置 9 倒链 10 个 5 吨 100%闲置 10 经纬仪 1 台 TDJ2 100%闲置 11 水准仪 1 台 DS3 100%闲置 12 钢卷尺 20 个 5 米 100%闲置 13 盘尺 5 个 50 米 100%闲置 第一节第一节 第五节现场准备第五节现场准备 施工管理人员进场后，做好如下准备工作：会同有关单位做好现场的移交工作，涉及测量控制点以及有关技术资料，并复核控制点。接通施工用临时水、电线路，搭设临建设施。一、临时用水 工地临时用水涉及生产用水（含施工用水和施工机械用水）、生活用水（施工现场生活用水和生活区生活用水）和消防用水三个方面。根据招标文献规定，建设方负责把水源引至施工现场。、本工程需要的供水量 a)工程施工用水量 根据公式 拟定施工用水的数量。其中：q1施工工程用水量（m3/s）;K1未预见的施工用水系数，本工程取 K1=1.1；Q1本工程的工程量，以 6000 米计算；N1施工用水定额，管道安装工程取 N1=0.05；T1有效工作日；b天天工作班次；K2用水不平衡系数，本工程取 K2=1.5；施工中重要考虑管道施压和清洗用水，用水量为：b)施工机械用水 根据公式 拟定施工机械用水的数量。其中：q2施工机械用水量（m3/s）;K1未预计的施工用水系数，本工程取 K1=1.1；Q2同种机械台数，本工程施工过程中重要机械为电焊 机 10 台，25T 起重机 1 台,空气压缩机 1 台；N2施工机械用水定额，电焊机为 0.1，起重机为 0.3，空气压缩机为 0.04；K3施工机械用水不平衡系数，本工程取 K3=1.05。所以本工程的施工机械用水量为：c)施工现场生活用水 根据公式 拟定施工现场生活用水的数量。其中：q3施工现场生活用水量（m3/s）;P1施工现场高峰期生活人数（人）；N3施工现场生活用水定额，取 N3=0.05m3/人，天；K4施工现场生活用水不均衡系数，本工程取 K4=1.4；b天天工作班次。所以本工程的施工现场生活用水量为：d)生活区生活用水量 根据公式 拟定生活区生活用水的数量。其中：q4生活区生活用水量（m3/s）;P2生活区居民人数（人）；N3生活区昼夜所有用水定额，取 N3=0.05m3/人，天；K5生活区用水不均衡系数，本工程取 K5=2.5；所以本工程的生活区生活用水量为：e)消防用水量 参照消防用水定额，本工程施工现场面积小于 25 公顷，所以取 消防用水量。f)总用水量 根据以上四项的计算，由于 ，所以本工程的总用水量为：2、供水管径的计算 供水管径根据公式 计算，其中：D配水管内径（mm）;Q用水量（m3/s）;V管网中水的流速（m/s），参照临时水管经济流速，取 V=2.0m/s;所以，故现场选用 DN25 的干管就可以满足现场临时用水的规定，支管选用 DN15 的管道。3、现场用水保证措施 a)为了施工用水的可靠性和保障性，使施工生产顺利进行，项目应加强用水管理。b)对进入施工现场的施工人员进行开源节流教育，阐述节约用水的重要性和必要性，使每位员工对节约能源发明效益有对的的理解和结识。c)现场供用水管的安装维修由专业人员进行，加强巡回检查监护，出现故障及时解决，保证生产、生活用水畅通。二、临时用电 施工现场临时用电的准备涉及：计算用电总量，选择电源，拟定导线截面面积并布置配电线路。现场施工用电定为二级负荷，采用一个独立电源供电。由于施工用电设备台数很多，设备之间容量相差悬殊，为简化计算，按需用系数法计算，需用系数为估计值。通过对的的计算，合理分派负荷，使三相均衡。本工程配电线路拟采用 3 个回路，罐区改造部分一个回路，室外管网部分一个回路，办公、生活、照明一个回路。总配电房至一级配电箱用固定线路架设，一级配电箱至二级配电箱采用铜芯橡皮电缆架设，二级至末端开关箱采用铜芯橡皮电缆敷设。1、用电量计算 工地临时供电涉及施工及照明用电两个方面，计算公式如下：其中：P计算用电量（kW）,即供电设备总需要容量；Pc所有施工用电动力设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1所有施工用电设备同时使用系数，本工程取 0.7；K2室内照明设备同时使用系数，本工程取 0.8；K3室外照明设备同时使用系数，本工程取 1.0；本工程拟进场交流焊机 10 台，总功率为 21 10=210Kw;其它电动设备 20kW，室内照明 5Kw；室外照明 10kW；通过计算，本工程的用电总功率为：2、配电导线截面计算 导线截面依据下面的公式按照导线的允许电流选择。其中：I线路工作电流值（A）；U线路工作电压（V）；本工程取 380V；cos功率因数。一般取 0.75。通过计算得到：根据导线连续允许电流。采用 95mm2 的 BX 型铜芯橡皮电缆。3、电源的选择 根据上述计算，规定建设方提供满足施工规定的电源。4、配电线路的布置 考虑施工现场的实际情况，在每个施工区域各设立一个二级分派电箱，示意图如下图所示。供电系统严格执行 TNS 接零保护系统，系统图如下图所示。总电源 总配电箱 一级分派电箱 二级分派电箱 二级分派电箱 开关箱 开关箱 开关箱 开关箱 用电工具 用电工具 用电工具 用电工具 三、临时设施 由于施工地点位于分公司内部，所以生活区和预制场、库房均设在厂区以外。厂区内部只考虑办公地点的面积。办公区域的面积按下列公式计算：S=NP 其中：S所需拟定的临时建筑面积（m2）;N使用人数；本工程取 N=10；P建筑面积参考指标（人）；对办公区域取；所以，本工程所需的办公面积为，地点同建设单位协商后指定。施工程序施工程序 第一节第一节 第一节施工顺序第一节施工顺序 施工顺序是施工环节上存在的客观规律。本工程为化工厂的管道安装工程，存在高空作业，室外管网区有部分在原有管架上施工，宜采用平行流水立体交叉作业，分专业、分系统、分区进行安装。基本规定是：上道工序的完毕要为下道工序发明施工条件，下道 工序的施工要可以保证上道工序的成品完整不受损坏，以减少不必要 的返工浪费，保证工程质量。罐区改造部分可分为泵房机泵安装、机泵配管和储罐配管三个部 分；室外管网改造可分为储运和供暖两个部分。根据本工程的具体情况，拟定施工顺序原则如下：先干线，后支线；尽量预制，减少零散安装；先配合（各工种），如预埋、预留，后单独作业；小管让大管，支管让主管；无压力管让有压力管；一般管道让保温管道。第一节第一节 第二节施工程序第二节施工程序 本工程的施工流程如下图所示。施工管理、配合与协调措施施工管理、配合与协调措施 施工准备 阀门试压 设备解体 管道预制 设备安装 管道安装 单机试运转 管道冲洗试压 防腐、保温 联动试车 交工验收 第一节第一节 第一节施工管理措施第一节施工管理措施 一、实行项目法管理，优化资源配置、强化运营机制我公司将在本工程实行“项目法施工”，运用系统工程的观点和方法，对所承建的工程项目进行全过程、全方位的管理。其基本特性是：实现生产要素在工程项目上的优化配置和动态管理。为了保证项目管理的目的实现，项目经理精心组织指挥本工程的生产经营活动，调配并管理进入工程项目的人力、资金、物资、机具设备等生产要素，对本工程的质量、安全、工期、现场文明等负有领导责任。建立权威的生产指挥系统，保证指令畅通，工程按预定的各项目的，顺利的得到贯彻和实行。二、严格执行施工技术控制措施 本工程对所有的分部工程和重大设备的吊装、重要工序的质量控制方式，如设备的吊装、水压实验、调试等编制施工作业指导书或施工方案，内容涉及施工程序、重点技术质量控制规定、人员配置、质量检查标准、计量器具配置、安全技术规定等内容。上述作业指导书和技术方案的编制规定项目部严格执行我方相关的技术管理程序文献，保证编制的作业指导书和技术方案具有可操作性，且可以充足保证施工质量。三、加强图纸会审和技术交底控制措施 本工程将在接受设计单位或监理单位的施工图纸会审的基础上，组织内部图纸会审，使相关技术管理人员熟悉系统，及时发现问题寻找解决办法，以避免返工对质量导致的影响。各班组施工前，我方均规定了施工技术交底的程序，以保证对每个施工人员进行技术质量控制。四、加强施工现场文献的管理、指定专人负责现场文献的领发、登记、借阅、保管、回收、整理等管理工作；、发生设计变更后应及时发放，做好发放登记签字手续。工程技术人员应及时对原设计图纸进行变更修改或做出更改标记，以便辨认跟踪；、施工图纸、设计变更由项目总工程师向建设单位领取，交工地资料员登记、清点。、施工一线的施工图纸、设计变更由施工班组长负责保管、使用、回收。五、加强员工培训管理 我公司极重视对技术工人队伍的培训，定期开展技术工人岗位技能培训，解决施工中碰到的技术难题，不断提高自身的素质和能力。进入本工程施工的所有员工都必须进行施工质量、安全施工、文明施工、环境保护等规定的专项培训后，方可进入施工现场。特种作业人员、特殊工作人员均需持证上岗。六、坚持现场例会制度、每周召开工程例会，周工程例会在每周五下午召开；、周工程例会由项目经理主持、工程部负责组织，由项目部各专业技术人员、各工地负责人参与；、工程例会上重要报告现场施工情况、存在的问题、汇总需协调的事宜、布置下一时间的工作安排；、工程部负责每周工程例会的会议记录，会后形成会议纪要并发放项目部各专业技术人员、各工地负责人。七、建立工程报告管理制度 我方将及时编制月工作计划，准时提交建设单位及监理单位审核，尽一切也许保证经建设单位及监理单位审核批准的计划的如期完毕；同时，我方将如实、及时地向建设单位及监理单位提交一份全方位反映本阶段进展情况的月报告(于每月结束后五天内提交)，该报告将具体阐明所有实际或潜在的与项目进度计划的分歧之处以及为克服该类分歧而建议所采用的切实可行的措施和补救计划。（一）工程报告的内容、工程执行情况概述：本月天气情况；为完毕进度采用的措施；重要工程进度描述；现场人员概况；现场施工机械概况。、工程进度：最新的项目总进度计划；关键项目里程碑实际进度；各单位工程完毕进度；本月进度计划完毕情况；延期项目的延期说明。、设计和图纸：施工图纸接受情况说明及施工设计图交底情况；本月设计图纸接受情况；下月规定提供图纸目录。、设备和材料：本月重要材料设备到货清单；下月重要材料设备计划规定到货清单。、工程质量：工程质量验收情况表；工程质量情况说明。、项目施工工作量完毕情况：完毕的工程量表。、安全、文明生产、环境卫生报告。、月内重要事件说明。、施工中其他事宜。、进度款支付报告。（二）工程报告的管理 1、编制分工 a)工程进度、设计和图纸、工程执行情况概述由工程部编制。b)项目施工工作量完毕情况及进度款支付报告由经营负责编制 c)工程质量及验收情况由质量保证部负责编制。d)安全、文明生产、环境卫生报告由安所有负责编制。e)设备和材料存储、到货计划由设备材料部负责编制。f)各部门编制的文献在每月月初由经营部进行汇总。2、出版和发送 a)项目经营部汇编的月报告经项目总工程师和项目经理审批签字后正式出版。b)正式出版的月报告由项目经营部分发建设单位和监理工程师审核。对于建设单位和监理工程师的审核意见，我方将在最短的时间里进行调整和修正。3、月报告管理流程 月度报告管理流程如下图所示。月报告管理流程图 第一节第一节 第二节施工配合与协调措施第二节施工配合与协调措施 3 万吨/年丁二烯抽提外围配套安装工程项目经理部负责解决好各种关系，以保证项目管理的正常运营。一、与建设单位、监理单位的配合措施 1、我方将严格遵守协议，履行对建设单位的承诺，切实抓好工程施工质量和形象进度目的。2、我方按照监理单位有关规定和实行细则规定，本着对建设单位负责的共同原则，积极配合监理单位一起抓好工程的施工进度、质量、安全管理工作。3、建立完整的工程施工质量管理体系，并在工作上与监理单位保持密切的联系，虚心接受监理单位在施工和质量管理工作上的指导和帮助。项目工程部 项目经营部 项目质量部 项目安所有 设备材料部 经营管理 项目经理 建设单位 工程进度、设计和图纸 文明施工 产值和工程量 进度款支付报告 质量 安全、环保 消防、保卫 设备材料管理 调整 审批 报送 4、工程开工前，按规定日期提前向建设单位和监理单位提交单位工程开工申请报告，经建设单位和监理单位对我方施工技术准备情况进行检查并签证认可的条件下，才开工。5、在施工前我方将认真编制好施工方案措施和作业指导书，并尽早提交给建设单位和监理单位进行审查，认真接受建设单位和监理单位对我们在施工技术方面的指导和帮助。6、与工程有关的施工图纸和安装技术资料在我方内部进行初步消化的基础上，积极配合建设单位和监理单位做好图纸会审和设计技术交底工作。7、由我方编制的施工质量检查项目表，必须经监理单位和质量监督部门确认后，才可以实行。8、定期向建设单位和监理单位提供我方的施工计划和形象进度，参与由监理单位主持召开的各种施工协调会议，并以书面形式向建设单位和监理单位反映工程进展情况和存在的问题(涉及设备、设计、施工问题等)，使建设单位和监理能及时掌握工程动态，采用有效措施协调和解决工程中存在的问题。9、工程在安装和调试工作所有完毕后，在正式移交前，向建设单位和监理单位提交单位工程竣工申请检查报告，经建设单位和监理单位对每一个单位工程完毕情况进行检查并签证认可的条件下，才干进行移交工作。10、做好工程服务，在不违反设计原则和规范规定的前提下，对建设单位所提出的增长和变更项目，给予积极配合并及时完毕。对建设单位委托的紧急的工作，可采用先临时告知，事后补办手续的方法进行工作。11、在工程施工过程中，对建设单位发现并提出的施工问题(涉及施工管理、技术和质量问题等)，各级人员做到高度重视并认真对待，不得容易放过，制定相应的整改措施，以保证在施工过程中不再有同样的问题发生。此外对由建设单位组织的各种施工质量检查活动，我方各部门要积极配合，对检查后所发现的施工质量问题要及时组织人员进行整改解决，整改完后，请建设单位和监理单位进行确认和签证。12、严格按施工质量检查项目表的规定进行工程施工质量检查验收工作，需监理单位进行质量验收的施工项目，在报验前必须按规定完毕内部三级质量验收工作。我们要在工作上给予积极配合，并虚心接受监理单位提出的意见和规定。13、对参与本标段建设的焊工、电工、起重工等，均做到持证上岗，并将以上人员的合格证书编号，复印后提交一份给监理单位，以接受监理单位的监督和检查。14、对监理单位在平常工作中所提出规定进行检查的项目，我们都要积极配合和支持，并给予工作上的方便。在施工过程中监理单位对工程质量、进度和安全等方面提出的各项指导性意见和规定，我方立即进行答复和整改，直至符合监理单位提出的规定为止。15、工程所有与
