第二章混凝土设计原理表格附录
表2-1混凝土强度标准值
强度
混凝土强度等级
C15
C20
C25
C30
C35
C40
C45
C50
C55
C60
C65
C70
C75
C80

10.0
13.4
16.7
20.1
23.4
26.8
29.6
32.4
35.5
38.5
41.5
44.5
47.4
50.2

1.27
1.54
1.78
2.01
2.20
2.39
2.51
2.64
2.74
2.85
2.93
2.99
3.05
3.11

表2-2混凝土强度设计值
强度
混凝土强度等级
C15
C20
C25
C30
C35
C40
C45
C50
C55
C60
C65
C70
C75
C80

7.2
9.6
11.9
14.3
16.7
19.1
21.1
23.1
25.3
27.5
29.7
31.8
33.8
35.9

0.91
1.10
1.27
1.43
1.57
1.71
1.80
1.89
1.96
2.04
2.09
2.14
2.18
2.22

注：①计算现浇钢筋混凝土轴心受压及偏心受压构件时如截面的长边或直径小于300mm则表中混凝土的强度设计值应乘以系数0.8；当构件质量（如混凝土成型、截面和轴线尺寸等）确有保证时，可不受此限制；
②离心混凝土的强度设计值应按专门标准取用。

表2-3混凝土弹性模量
混凝土强度等级
C15
C20
C25
C30
C35
C40
C45
C50
C55
C60
C65
C70
C75
C80

2.20
2.55
2.80
3.00
3.15
3.25
3.35
3.45
3.55
3.60
3.65
3.70
3.75
3.80
注：1当有可靠实验依据时，弹性模量可根据实测数据拟定；
2当混凝土中掺有大量矿物掺合料时，弹性模量可按规定龄期根据实测数据拟定。

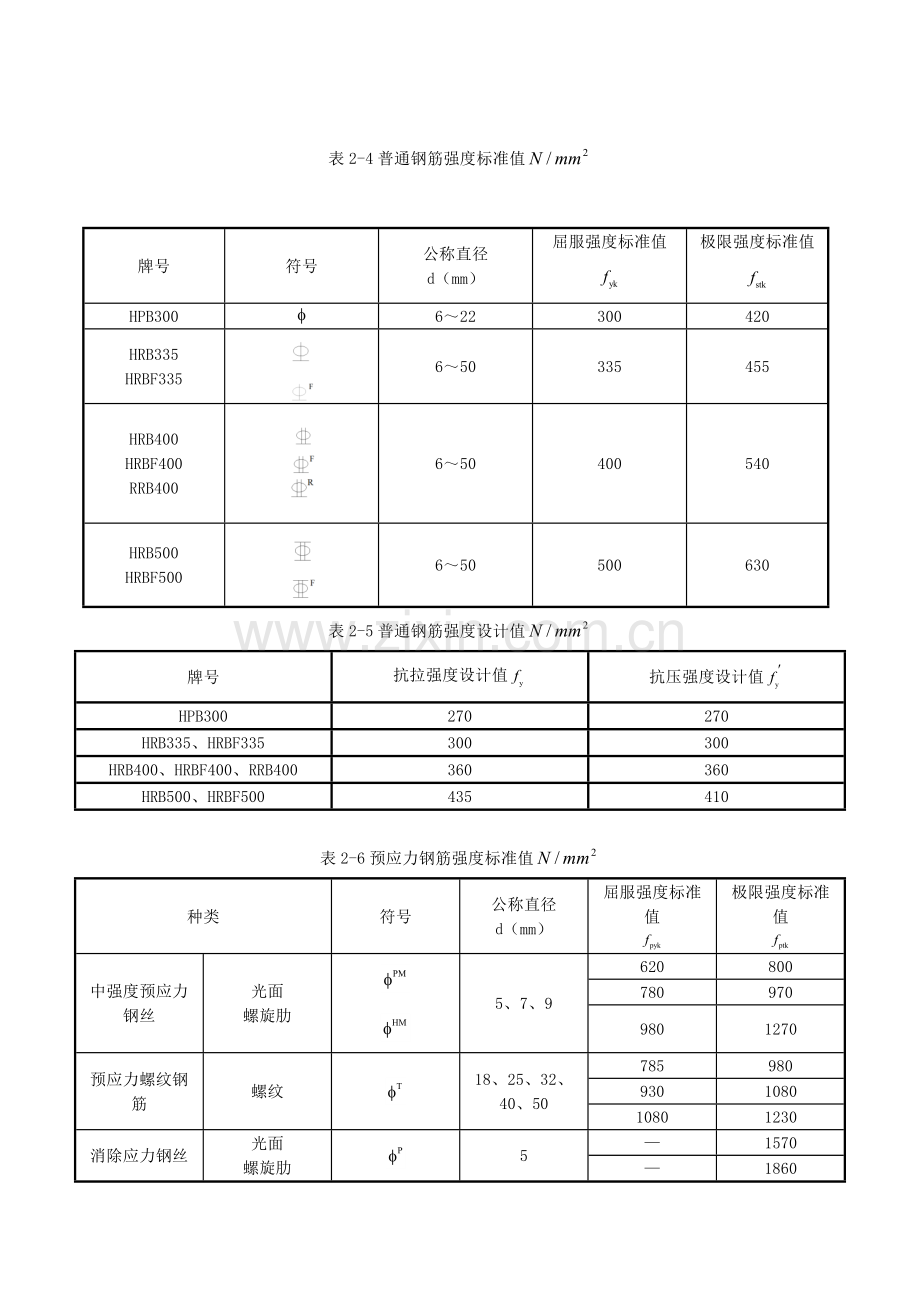

表2-4普通钢筋强度标准值
牌号
符号
公称直径
d（mm）
屈服强度标准值

极限强度标准值
HPB300

6～22
300
420
HRB335
HRBF335

6～50
335
455
HRB400
HRBF400
RRB400

6～50
400
540
HRB500
HRBF500

6～50
500
630

表2-5普通钢筋强度设计值
牌号
抗拉强度设计值
抗压强度设计值
HPB300
270
270
HRB335、HRBF335
300
300
HRB400、HRBF400、RRB400
360
360
HRB500、HRBF500
435
410

表2-6预应力钢筋强度标准值
种类
符号
公称直径
d（mm）
屈服强度标准值

极限强度标准值

中强度预应力钢丝
光面
螺旋肋

5、7、9
620
800
780
970
980
1270
预应力螺纹钢筋
螺纹

18、25、32、40、50
785
980
930
1080
1080
1230
消除应力钢丝
光面
螺旋肋

5
—
1570
—
1860
7
—
1570
9
—
1470
—
1570
钢绞线
1×3
（三股）

8.6、10.8、12.9
—
1570
—
1860
—
1960
1×7
（七股）
9.5、12.7、15.2、17.8
—
1720
—
1860
—
1960
21.6
—
1860
注：极限强度标准值为的钢绞线作后张预应力配筋时，应有可靠的工程经验。
表2-7 预应力筋强度设计值
种类
极限强度标准值
抗拉强度设计值
抗压强度设计值
中强度预应力钢丝
800
510
410
970
650
1270
810
消除应力钢丝
1470
1040
410
1570
1110
1860
1320
钢绞线
1570
1110
390
1720
1220
1860
1320
1960
1390
预应力螺纹钢筋
980
650
410
1080
770
1230
900
注：当预应力的强度标准值不符合表4.2.3-2的规定期，其强度设计值应进行相应的比例换算。
表2-8钢筋弹性模量
牌号或种类
弹性模量
HPB300钢筋
2.10
HRB335、HRB400、HRB500钢筋
HRBF335、HRBF400、HRBF500钢筋
RRB400钢筋
预应力螺纹钢筋
2.00
消除应力钢丝、中强度预应力钢丝
2.05
钢绞线
1.95
注:必要时可采用实测的弹性模量。

表2-9受弯构件受压区有效翼缘计算宽度
情况
T形、I形截面
倒L形截面
肋形梁（板）
独立梁
肋形梁（板）
1
按计算跨度考虑

2
按梁（肋）净距考虑

—

3
按翼缘高度考虑

注：1表中b为梁的腹板厚度；
2肋形梁在梁跨内设有间距小于纵肋间距的横肋时，可不考虑表中情况3的规定；
3加腋的T形、I形和倒L形截面，当受压区加腋的高度不小于且加腋的长度不大于3时，其翼缘计算宽度可按表中情况3的规定分别增长2（T形、I形截面）和（倒L形截面）；
4独立梁受压区的翼缘板在荷载作用下经验算沿纵肋方向也许产生裂缝时，其计算宽度应取腹板宽度b。
表2－10钢筋混凝土梁as近似取值(mm)

环境等级
梁保护层最小厚度（mm）
箍筋直径Φ6
箍筋直径Φ8
受拉钢筋一排
受拉钢筋二排
受拉钢筋一排
受拉钢筋二排
一
20
35
60
40
65
二a
25
40
65
45
70
二b
35
50
75
55
80
三a
40
55
80
60
85
三b
50
65
90
70
95
表2-11梁中箍筋的最大间距（mm）
梁高h
结构箍筋
构造箍筋
150＜h≤300
150
200
300＜h≤500
200
300
500＜h≤800
250
350
h>800
300
400

表2-12混凝土受压区等效矩形应力系数及相对界线受压区高度

由上表知，混凝土强度等级小于等于C50的，其α1=1.0，β1=0.8。

表2-13钢筋混凝土构件的稳定系数
lob
lod
loi
φ
lob
lod
loi
φ
≤8
10
12
14
16
18
20
22
24
26
28
≤7
8.5
10.5
12
14
15.5
17
19
21
22.5
24
≤28
35
42
48
55
62
69
76
83
90
97
1.00
0.98
0.95
0.92
0.87
0.81
0.75
0.70
0.65
0.60
0.56
30
32
34
36
38
40
42
44
46
48
50
26
28
29.5
31
33
34.5
36.5
38
40
41.5
43
104
111
118
125
132
139
146
153
160
167
174
0.52
0.48
0.44
0.40
0.36
0.32
0.29
0.26
0.23
0.21
0.19
注：表中lo为构件计算长度；b为矩形截面的短边尺寸；d为圆形截面的直径；i为截面最小回转半径。
表2-14受弯构件的允许挠度
项次
构件类别
挠度允许值

1
吊车梁和吊车桁架（按自重和起重量最大的一台吊车计算挠度）
(1)手动吊车和单梁吊车（涉及悬挂吊车）
(2)轻级工作制桥式吊车
(3)中级工作制桥式吊车
(4)重级工作制桥式吊车

/500
/800
/1000
/1200
-
2
手动或电动葫芦的轨道梁
/400
-
3
有重轨（重量等于或大于38kg/m）轨道的工作平台梁
有轻轨（重量等于或小于24kg/m）轨道的工作平台梁
/600
/400
-
4
楼（屋）盖梁或桁架、工作平台梁（第3项除外）和平台板
(1)主梁或桁架（涉及设有悬挂起重设备的梁和桁架）
(2)抹灰顶棚的次梁
(3)除(1)、(2)款外的其它梁（涉及楼梯梁）
(4)屋盖檩条
支承无积灰的瓦楞铁和石棉瓦屋面者
支承压型金属板、有积灰的瓦楞铁和石棉瓦等屋面者
支承其它屋面材料者
(4)平台板

/400
/250
/250
/150
/200
/200
/150

/500
/350
/300
-
-
-
-
5
墙架结构（风荷载不考虑阵风系数）
(1)支柱
(2)抗风桁架（作为连接支柱的支承时）
(3)砌体墙的横梁（水平方向）
(4)支承压型金属板、瓦楞铁和石棉瓦墙面的横梁（水平方向）
(5)带有玻璃窗的横梁（竖直和水平方向）

-
-
-
-
/200

/400
/1000
/300
/200
/200
注：1.为受弯构件的跨度（对悬臂梁和伸臂梁为悬伸长度的2倍）。
2.为永久和可变荷载标准值产生的挠度（如有起拱应减去拱度）的允许值；为可变荷载标准值产生的挠度的允许值。
表2-15受弯构件的允许挠度
项次
构件类别
允许挠度
1
檩条
1)瓦楞铁屋面
2)压型钢板、钢丝网水泥瓦和其他水泥制品瓦材屋面

/150
/200
2
墙梁
1)压型钢板、瓦楞铁墙面（水平方向）
2)窗洞顶部的墙梁（水平方向）
3)窗洞顶部的墙梁（竖向）

/150
/200
/200（且≤10mm）
3
刚架梁
1)仅支承压型钢板屋面和檩条（承受活荷载或雪荷载）
2)尚有吊顶
3)有吊顶且抹灰

/180
/240
/360
4
压型钢板
1)屋面板
屋面坡度小于1/20时
屋面坡度不小于1/20时
2)墙板
3)楼板

/250
/200
/150
/200
5
平台板
/150
注：为受弯构件的跨度。对于单跨山形门式刚架，为一侧斜梁的坡面长度；对于多跨山
形门式刚架，为相邻柱之间斜梁一坡的坡面长度；对于悬臂梁，为悬伸长度的2倍。
