太白酒店承插式钢管支模施工方案.doc

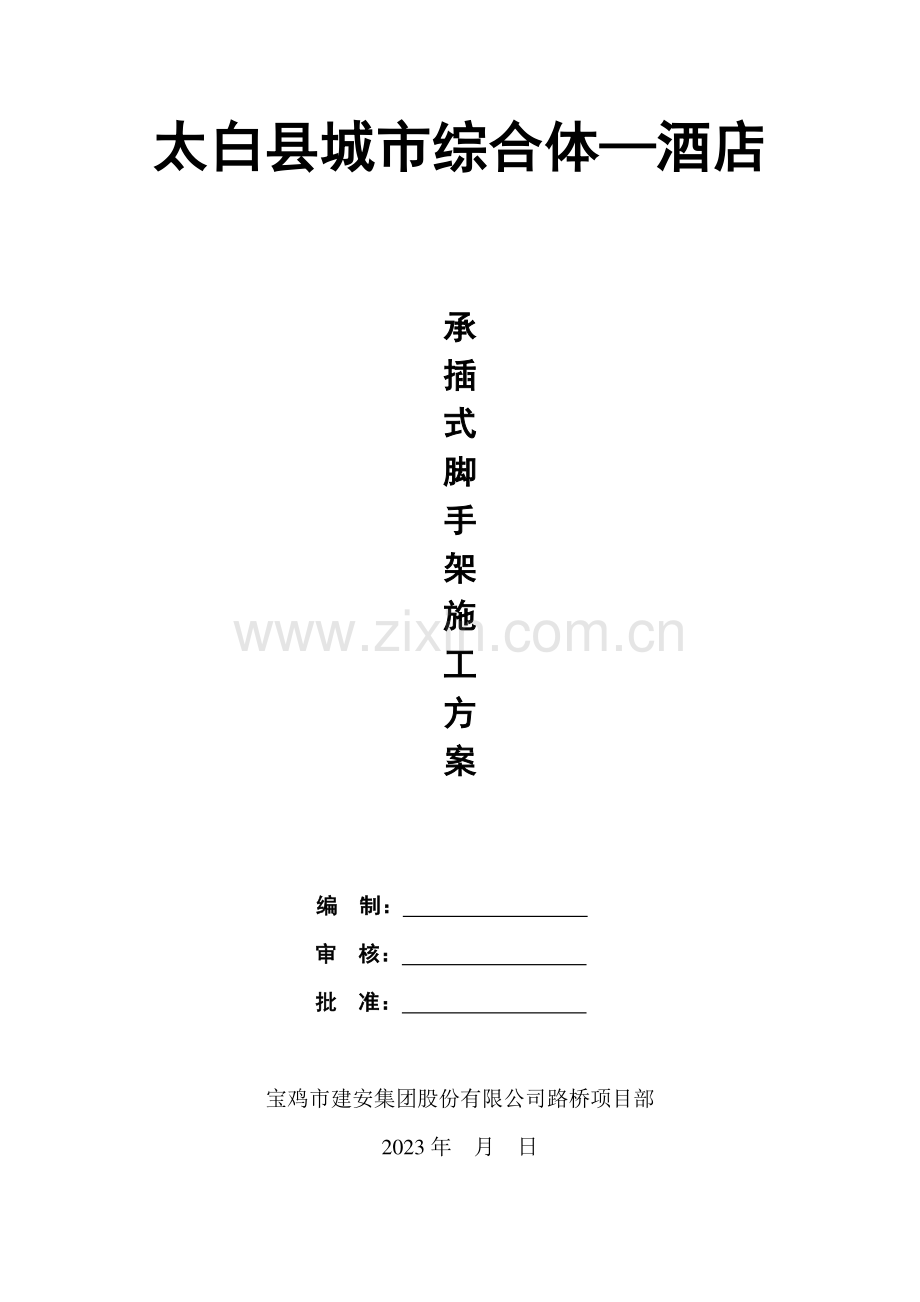

太白太白县城市综合体县城市综合体酒店酒店 承承 插插 式式 脚脚 手手 架架 施施 工工 方方 案案 编编 制：制：审审 核：核：批批 准：准：宝鸡市建安集团股份有限公司路桥项目部 2023 年 月 日 目目 录录 一、编制依据.错误错误!未定义书签。未定义书签。二、工程概况.错误错误!未定义书签。未定义书签。三、模板及支撑系统施工方案设计.错误错误!未定义书签。未定义书签。四、施工准备.错误错误!未定义书签。未定义书签。五、承插式架体施工的质量管理.错误错误!未定义书签。未定义书签。六、承插式架体施工的安全管理与维护.错误错误!未定义书签。未定义书签。七、本工程模板及支撑施工方法.错误错误!未定义书签。未定义书签。八、应急救援预案.错误错误!未定义书签。未定义书签。九、模板设计计算.错误错误!未定义书签。未定义书签。承插式脚手架施工方案 一、编制依据一、编制依据 1 建筑施工承插型盘扣式钢管支架安全技术规范（JGJ231-2023）；2 太白养生度假酒店施工图纸；3 混凝土结构工程施工质量验收规范（50204-2023）；4 建筑工程施工质量验收统一标准（GB50300-2023）；5 钢结构设计规程（GB50005-2023）；6 建筑施工计算手册（第四版缩印本）；7.建筑结构荷载规范（GB5009-2023）等。二、工程概况二、工程概况 2.1 概况 本工程名称为太白养生度假酒店，工程位于太白县太白路。地上四层，地下一层，主体结构 16.95 米。结构形式为框架结构，基础为独立基础加止水板。结构安全等级二级，结构设计使用年限 50 年。抗震设防烈度丙类，抗震设防烈度 7 度。2.2 支模区域、支模高度、支模范围内的梁截面尺寸、跨度、板厚。本工程地下室板厚 180250mm,插型盘扣架作为模板支撑架。柱最大间距为 8.4 米，180 厚板支撑高度为 5.7 米，250 厚板支撑高度为 4.9 米。本工程代表性的梁有 KL350700、KL300800、KL4001000。2.3 支撑系统及基础地质情况 本工程结构型式为框架剪力墙结构，支撑系统采用承插型盘扣式钢管架，基础为独立基础加抗水板，强度 C35。在每根立杆底部均垫放 100100 的模板。三、模板及支撑系统施工方案设计三、模板及支撑系统施工方案设计 3.1 模板及支架的选取 模板：1200240015mm 的木胶合板模板；木枋：40603000 的木枋；对拉螺杆：14 的高强螺杆（含止水螺杆）；承插型盘扣式钢管架；3.2 支撑系统的构造设计 3.2.1 脚手架步距、立杆纵横距、杆件相对位置 a、板模：模板采用胶合木模板，立杆支撑采用可调式钢管支撑。紧靠木模底第一层木枋间距200，第二层双钢管托梁间距为900，立杆顶套顶托支撑第二层水平双钢管托梁，沿钢管方向间距为900，布置如下图：通过对板底模板结构支撑体系的计算，板底脚手架搭设方案为：支撑体系采用钢管承插型盘扣式钢管架；，板底立杆以 900*900 布设，步距为 1.2 米。b、梁模：通过对梁底模板结构支撑体系的计算，梁底脚手架搭设方案为：立杆顶部采用顶托支撑，上部托梁采用483.5双钢管，钢管上铺木枋，间距为200mm，梁底 垫枋间距200mm，梁底立杆以1200*1200布设，梁支撑立杆的横距(跨度方向)1.20米，梁底增长1道承重立杆，步距为1.2米。梁高 h600mm 以下：采用梁底铺枋250，底钉压脚条用斜板钉设加固。梁高 600h900：梁底铺枋250、底钉压脚条（15cm20cm 宽模板），14 的对拉螺杆中间一道450 加固；3.2 其他搭设规定 支架架体四周外立面向内的第一跨每层均应设立竖向斜杆，架体整体底层以及顶层均应设立竖向斜杆。当满堂模板支架的架体高度不得超过四个步距时，可不设立顶层水平斜杆；当架体高度超过 4 个步距时，应设立顶层水平斜杆或扣件钢管水平剪力撑。模板支架可调托盘座伸出顶层水平杆或双槽钢托梁的悬臂长度严禁超过 650mm，且丝杆外露长度严禁超过 400mm，可调托座插入立杆或双槽钢托梁长度不得少于 150mm。支撑架具体搭设方式参见附图。四、施工准备四、施工准备 4.1 工艺流程 墙柱模施工工艺流程：施工准备墙柱钢筋加工制作及模板的配置墙柱钢筋绑扎墙柱模板的安装墙柱混凝土浇筑墙柱模拆除 梁板模施工工艺流程：梁板模施工工艺：弹线满堂架调整标高、柱接头模板安装安装梁底模安装梁 侧模安装板底铺底板模堵缝、清理绑梁钢筋绑板底筋、水电、工艺管线安装筋 绑扎板钢筋绑扎板面筋、预埋件、封边模自检、互检合格后验收，办交接手续，移交砼工种。支撑系统安装流程：放线定立杆位置自角部起依次向两边竖立杆，底端先安装横杆每边竖起 34 根立杆后，即装设第一步纵向平杆和横向平杆、校正立杆垂直和横杆水平使符合规定，形成构架的起始段按上述规定依次向前延伸搭设，直至第一步架完毕全面检查一遍构架的质量，符合规定后按第一步架的作业程序和规定搭设第二步、第三步随搭设进程及时装设斜撑。4.2 劳动力组织 本工程的施工进度较紧，质量规定高，因此组织 120 人的具有很高技术水平的木工班组进场，两个作业班组独立作业，施工技术人员可以根据现场的施工进度和劳动力需要具体进行调配。4.3 机械设备 配置的木工机械如下：圆盘锯：6 台；木工压刨：6 台；木工平刨：6 台；手电钻：10 台；以及其他工人支模时所须的小型机具扳手、钳子、吊线锤等。4.4 材料准备 材料资源投入计划 序号 材料名称及规格 单位 数量 备注 1 15mm厚模板 m2 30000 估计 2 4060木枋(3m长)根 120230 估计 3 盘扣架 吨 10000 估计 辅材：2cm 宽粘带纸、海绵条、铁钉、铁线、刷子、小铁铲、撬棍等；4.5 加工场布置 现场设立两个重要的木工加工场，内设圆盘锯及平压刨机各 3 台；本工程所有模板加工均在加工区内进行加工，圆盘锯不得上楼层；所有旧木枋均在加工区内拨钉及清理，平压刨后方可投入使用；五、盘扣式架体施工的质量管理五、盘扣式架体施工的质量管理 5.1 施工质量规定 5.2 施工质量检查验收 脚手架在投入使用之前必须进行验收，合格后方准使用。5.2.1 对进入现场的钢管支架构配件的检查与验收应符合下列规定：1 应有钢管支架产品标记及产品质量合格证；2 应有钢管支架产品重要技术参数及产品使用说明书；3 当对支架质量有疑问时，应进行进行质量抽检和实验。5.2.2 模板支架应按以下分阶段进行检查和验收：1 基础竣工后及模板支架搭设前；2 超过 8m 的高支模架搭设至一半高度后；3 搭设高度达成设计高度和混凝土浇筑前；5.2.3 脚手架应根据下列情况按进度分阶段进行检查和验收 1 基础竣工后及模板支架搭设前；2 首段高度达成 6m 时；3 架体随施工进度逐层升高时；4 搭设高度达成设计高度后。5.2.4 对脚手架的检查与验收应重点检查以下内容：1 基础应符合设计规定，并应平整坚实，立杆与基础间应无松动、悬空现象，底座、支垫应符合规定；2 搭设的架体三维尺寸应符合设计规定，搭设方法和斜杆、钢管剪力撑等设立应符合本规程规定；3 可调托座和调底座伸出水平杆的悬臂长度应符合设计限定规定；4 水平杆扣接头与立杆连接盘的插销应击紧至所需插入深度的标志刻度。5.2.5 对脚手架应重点检查与验收以下内容：1 搭设的架体三维尺寸应符合设计规定，写感和钢管剪刀撑设立应符合本规程规定；2 立杆基础不应有不均匀沉降，立杆可调底座与基础面的接触不应有松动或悬空现象；3 连墙件设立应符合设计规定，应与主体结构、架体可靠连接；4 外侧安全立网和内侧层间水平网的张挂及防护栏杆的设立应齐全、牢固。5 周转使用的支架构配件使用前复检合格记录；6 搭设的施工记录和质量检查记录应及时、齐全。5.2.6 模板支架和双排外脚手架验收后应形成记录，登记表应符合模板支架施工验收登记表的规定。六、六、承插承插式架体施工的安全管理与维护式架体施工的安全管理与维护 6.1 模板支架和脚手架的搭设人员应持证上岗 6.2 支架搭设作业人员必须对的戴安全帽、系安全带、穿防滑鞋。6.3 模板支架混凝土浇筑作业层上的施工荷载，集中堆载不应超过设计值。6.4 混凝土浇筑过程中，应派专人观测模板支架的工作状态，发生异常时观测人员应及时报告施工负责人，情况紧急时应迅速撤离施工人员，并应进行相应加固解决。6.5 模板支架及脚手架使用期间，严禁擅自拆除架体结构杆件，如需拆除必须报请工程项目技术负责人以及总监理工程师批准，拟定防控措施后方可实行。6.6 严禁在模板支架及脚手架基础及邻近处进行挖掘作业。6.7 拆除的支架构件应安全地传递至地面严禁抛掷。6.8 高支模区域内，应设立安全警戒线，不得上下交叉作业 6.9 在脚手架或模板支架上进行电气焊作业时，必须有防火措施和专人监护。6.10 模板支架及脚手架应与架空输线电路保持安全距离，工地临时用电线路架设及脚手架接地防雷击措施等应按现行行业标准施工现场临时用电安全技术规程JGJ46 的有关规定执行。七、本工程模板及支撑施工方法七、本工程模板及支撑施工方法 7.1 支撑系统安装 放线定立杆位置自角部起依次向两边竖立杆，底端先安装横杆每边竖起 34 根立杆后，即装设第一步纵向平杆和横向平杆、校正立杆垂直和横杆水平使符合规定，形成构架的起始段按上述规定依次向前延伸搭设，直至第一步架完毕全面检查一遍构架的质量，符合规定后按第一步架的作业程序和规定搭设第二步、第三步随搭设进程及时装设斜撑。7.2 梁、板模板安装 弹线满堂架调整标高、柱接头模板安装安装梁底模安装梁侧模安装板底龙骨铺底板模堵缝、清理绑梁钢筋绑板底筋、水电、工艺管线安装筋绑扎板钢筋绑扎板面筋、预埋件、封边模自检、互检合格后验收，办交接手续，移交砼工种。7.3 墙柱模板安装 施工准备墙柱钢筋加工制作及模板的配置墙柱钢筋绑扎墙柱模板的安装墙柱混凝土浇筑墙柱模拆除 7.4 模板支架搭设与拆除 1)施工准备 1、模板支架及脚手架施工前应根据施工对象情况、地基承载力、搭设高按本规程的基本规定编制专项施工方案，并应经审核批准后实行。2、搭设操作人员必须通过专业技术培训和专业考试合格后，持证上岗。模板支架及脚手架搭设前，施工管理人员应按专项施工方案的规定对操作人员进行技术和安全作业交底。3、进入施工现场的钢管支架及构配件质量应在使用前进行复检。4、经验收合格的构配件应按品种、规格分类码放，并应标挂数量规格铭牌备用。构配件堆放场地应排水畅通、无积水。5、当采用预埋方式设立脚手架连墙件时，应提前与有关部门协商，并应按设计规定预埋。6、模板支架及脚手架搭设场地必须平整、坚实、有排水措施。2)拆模时间规定：侧模拆除时，砼强度能保证其表面及楞角不因拆除模板受损坏，方可拆除。板及梁底模板拆除必须在预应力张拉后由专业施工员提出申请经项目技术负责人签发意见，并报现场监理工程师。各部位构件拆模时所需混凝土强度：结构类型 结构跨度（m）按设计的混凝土强度标准值的百分率计（%）板 2 50 2，8 75 8 100 梁 8 75 8 100 悬臂构件 2 75 2 100 3)模板拆除注意事项 1、模板支架立杆搭设位置应按专项施工方案放线拟定。2、模板支架水平方向搭设，一方面应根据立杆位置的规定布置可调底座，接着插入四根立杆，将水平杆、斜杆通过扣接头上的楔形插销扣接在立杆的连接盘上形成基本的架体单元，并以此向外扩展搭设成整体支撑体系。垂直方向应搭完一层以后再搭设次层，以此类推。3、可调底座和垫板应准确地放置在定位线上，并保持水平，垫板应平整、无翘曲，不得采用已开裂垫板。4、立杆应通过立杆连接套管连接，在同一水平高度内相邻立杆连接套管接头的位置应错开；水平杆扣接头与连接盘通过插销连接，应采用榔头击紧插销，保证水平杆与立杆连接可靠。5、每搭完一步支模架后，应及时校正水平杆步距，立杆的纵、横距，立杆的垂直偏差与水平杆的水平偏差。控制立杆的垂直偏差不应大于 H/500，且不得大于 50mm。6、模板支架搭设应与模板施工相配合，可运用可调底座和可调托座调整底模标高。7、建筑楼板多层连续施工时，应保证上下层支撑立杆在同一轴线上。8、支架搭设完毕后混凝土浇筑前应由项目技术负责人组织相关人员进行验收，符合专项施工方案后方可浇筑混凝土。9、架体拆除时应按施工方案设计的拆除顺序进行。拆除作业必须按先搭后拆，后搭先拆的原则，从顶层开始，逐层向下进行，严禁上下层同时拆除。拆除时的构配件应成捆吊运或人工传递至地面，严禁抛掷。10、分段、分立面拆除时，应拟定分界处的技术解决方案，保证分段后临时结构的稳定。八、应急救援预案八、应急救援预案 8.1 机构设立 项目部成立应急领导小组，项目经理任应急小组组长，总工程师、生产经理任第一副组长、安全主管任任副组长，成员由项目技术、质量、劳务管理、预算、材料、水电安装及项目保安队成员组成。8.2 报警救援及其他联络电话 报警 110、救援 119、120。8.3 人员分工与职责 组长：全面负责应急解决工作，领导应急解决的指挥和协调，向项目部经理、公司安全生产委员会和总经理报告应急解决工作；具体负责应急现场的直接指挥，组织对人员和财产的抢救；负责对扰民问题进行沟通和协调；第一副组长：负责组织本工程应急情况的解决，负责项目部应急情况的指挥和协调；副组长：协助第一副组长，负责通讯联络、车辆调度，和地方消防、医疗机构联络沟通；成员：各部门负责人，负责应急解决的资金和物资准备及调度，协助解决应急情况；义务消防队：负责火灾应急义务消防，其架构如下：管理部门：消防工作归口项目质安部统一管理，质安部主任为义务消防队长，综合办主任为副队长；项目部设义务消防管理员一人，在项目质安部领导下工作，具体负责本工程消防管理；项目部成立义务消防队，义务消防队人数为 10 人，其职责和活动规定在项目应急计划中明确。项目应急办公室：为应对重大突发事件，项目建立危机管理组织机构，重要职责涉及:1）重大事项决策；2）相应急事件提供支持、协调；3）向国家政府部门报告情况；4）组织向社会公众公布事件信息；5）公布公司危机管理预案。8.4 应急救援工作程序 1）遇突发事件后，报告信息应迅速汇集，判断性质严重限度，拟定是否启动应急系统。2）拟定启动应急响应后，各级应急机构进入应急状态并实行如下行动，告知有关人员到位，开通信息与通讯网络,调配应急资源,明确向上级报告内容、组织对媒体发布信息、内部员工通报等。4）采用控制行动，场外应急指挥应支持现场应急指挥人员完毕下列救援行动：应急队伍及时进入现场，积极开展人员救助、工程抢险、医疗救助、人群疏散、环境保护、技术支持、政府联络、补偿损失等。5）行动完毕后，进入临时应急恢复阶段。6）应急响应结束后，应组织因素分析、评估应急响应情况，提供最终报告为此后的危机解决做参考。8.5 应急救援方法 1)外伤止血：由于事故也许引起出血，出血量大（达成总血量的40%），就有生命危险。现场抢救时,一方面采用紧急止血措施，然后再采用其他措施,常用的止血方法有：指压止血、加压包扎止血、加垫屈肢止血和止血带止血。2)包扎：可以起到快速止血、保护伤口、防止污染作用，有助于转送和进一步治疗。常用方法有绷带包扎、三角巾包扎、尼龙网包扎、自粘贴包扎。3)骨折固定：为了使断骨不在加重，避免加重断骨对周边组织的伤害，减轻伤员的痛苦并便于搬运，常用夹板的方法来固定。搬运时应注意：a、下肢骨折需用担架；b、脊柱骨折，用门板或硬板担架，使伤者面向上。由3-4人分别用手托起头、胸、骨盆、腿部，动作一致平放在担架上，用布带将伤员绑在担架上，以防移动；c、高空坠落的患者，无论情况如何，都要按脊柱固定的方法解决，以备无患。d、触电急救措施：立即切断电源或用绝缘物使患者脱离电源；防止患者在脱离电源后的二次伤害；患者呼吸心跳停止时，立即采用口对口人工呼吸和胸外按压术；对局部电烧伤进行临时消毒包扎解决；呼急救中心转院抢救。e、中暑抢救措施：发现中暑人员应立即将其移到阴凉通风处。轻度中暑给以患者含盐冷饮，可服十滴水或藿香正气水、人丹，休息后即可恢复；高热型重点是物理降温，用26-29摄氏度温水或50%的酒精全身檫浴，用电风扇吹风，头部放置冰袋。九、模板设计计算九、模板设计计算 板模板板模板(扣件钢管架扣件钢管架)计算书计算书 模板支架的计算依据建筑施工承插型盘扣式钢管支架安全技术规范（JGJ231-2023）、混凝土结构设计规范GB50010-2023、建筑结构荷载规范(GB 50009-2023)、钢结构设计规范(GB 50017-2023)等规范编制。一、参数信息一、参数信息:1.1.模板支架参数模板支架参数 横向间距或排距(m):0.9；纵距(m):0.9；步距(m):1.20；立杆上端伸出至模板支撑点长度(m):0.20；模板支架搭设高度(m):3.90；采用的钢管(mm):483.0；板底支撑连接方式:方木支撑；立杆承重连接方式:可调托座；2.2.荷载参数荷载参数 模板与木板自重(kN/m2):0.350；混凝土与钢筋自重(kN/m3):25.100；施工均布荷载标准值(kN/m2):2.100；3.3.楼板参数楼板参数 钢筋级别:三级钢HRB 400；楼板混凝土强度等级:C35；每平米楼板截面的钢筋面积(mm2):654.500；楼板的计算长度(m):4.50；施工平均温度():25.000；楼板的计算宽度(m):4.00；楼板的计算厚度(mm):180.00；4.4.材料参数材料参数 面板采用胶合面板，厚度为15mm；板底支撑采用方木；面板弹性模量E(N/mm2):9500；面板抗弯强度设计值(N/mm2):13；木方弹性模量E(N/mm2):9500.000；木方抗弯强度设计值(N/mm2):13.000；木方抗剪强度设计值(N/mm2):1.400；木方的间隔距离(mm):250.000；木方的截面宽度(mm):40.00；木方的截面高度(mm):90.00；托梁材料为：钢管(双钢管):48 3；图2 楼板支撑架荷载计算单元 二、模板面板计算二、模板面板计算:面板为受弯构件,需要验算其抗弯强度和刚度，取单位宽度1m的面板作为计算单元,面板的截面惯性矩I和截面抵抗矩W分别为：W=1001.82/6=54 cm3；I=1001.83/12=48.6 cm4；模板面板的按照三跨连续梁计算。面板计算简图 1 1、荷载计算、荷载计算 (1)静荷载为钢筋混凝土楼板和模板面板的自重(kN/m)：q1=25.10.181+0.351=4.868 kN/m；(2)活荷载为施工人员及设备荷载(kN/m)：q2=2.11=2.1 kN/m；2 2、强度计算、强度计算 最大弯矩考虑为静荷载与活荷载的计算值最不利分派的弯矩和，计算公式如下:其中：q=1.24.868+1.42.1=8.782kN/m 最大弯矩M=0.18.7820.252=0.055 kNm；面板最大应力计算值 =54885/54000=1.016 N/mm2；面板的抗弯强度设计值 f=13 N/mm2；面板的最大应力计算值为 1.016 N/mm2 小于面板的抗弯强度设计值 13 N/mm2,满足规定!3 3、挠度计算、挠度计算 挠度计算公式为 其中q=4.868kN/m 面板最大挠度计算值 v=0.6774.8682504/(100950048.6104)=0.028 mm；面板最大允许挠度 V=250/250=1 mm；面板的最大挠度计算值 0.028 mm 小于 面板的最大允许挠度 1 mm,满足规定!三、模板支撑方木的计算三、模板支撑方木的计算:方木按照三跨连续梁计算，截面惯性矩I和截面抵抗矩W分别为:W=499/6=54 cm3；I=4999/12=243 cm4；方木楞计算简图（mm）1.1.荷载的计算：荷载的计算：(1)钢筋混凝土板自重(kN/m)：q1=25.10.250.18=1.13 kN/m；(2)模板的自重线荷载(kN/m):q2=0.350.25=0.088 kN/m；(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN/m)：p1=2.10.25=0.525 kN/m；2.2.强度验算强度验算:最大弯矩考虑为静荷载与活荷载的计算值最不利分派的弯矩和，计算公式如下:均布荷载 q=1.2 (q1+q2)+1.4 p1=1.2(1.13+0.088)+1.40.525=2.195 kN/m；最大弯距 M=0.1ql2=0.12.1951.22=0.316 kNm；方木最大应力计算值 =M/W=0.316106/54000=5.854 N/mm2；方木的抗弯强度设计值 f=13.000 N/mm2；方木的最大应力计算值为 5.854 N/mm2 小于方木的抗弯强度设计值 13 N/mm2,满足规定!3.3.抗抗剪验算：剪验算：截面抗剪强度必须满足:=3V/2bhn 其中最大剪力:V=0.62.1951.2=1.581 kN；方木受剪应力计算值 =3 1.581103/(2 4090)=0.659 N/mm2；方木抗剪强度设计值 =1.4 N/mm2；方木的受剪应力计算值 0.659 N/mm2 小于 方木的抗剪强度设计值 1.4 N/mm2，满足规定!4.4.挠度验算挠度验算:最大挠度考虑为静荷载与活荷载的计算值最不利分派的挠度和，计算公式如下:均布荷载 q=q1+q2=1.217 kN/m；最大挠度计算值 =0.6771.21712023/(10095002430000)=0.74 mm；最大允许挠度 V=1200/250=4.8 mm；方木的最大挠度计算值 0.74 mm 小于 方木的最大允许挠度 4.8 mm,满足规定!四、托梁材料计算四、托梁材料计算:托梁按照集中荷载作用下的三跨连续梁计算；托梁采用：钢管(双钢管):48 3；W=8.98 cm3；I=21.56 cm4；集中荷载P取纵向板底支撑传递力，P=2.898 kN；托梁计算简图 托梁计算弯矩图(kNm)托梁计算变形图(mm)托梁计算剪力图(kN)最大弯矩 Mmax=1.707 kNm；最大变形 Vmax=3.757 mm；最大支座力 Qmax=15.356 kN；最大应力=1706809.156/8980=190.068 N/mm2；托梁的抗压强度设计值 f=205 N/mm2；托梁的最大应力计算值 190.068 N/mm2 小于 托梁的抗压强度设计值 205 N/mm2,满足规定!托梁的最大挠度为 3.757mm 小于 1200/150与10 mm,满足规定!五、模板支架立杆荷载标准值五、模板支架立杆荷载标准值(轴力轴力):):作用于模板支架的荷载涉及静荷载和活荷载。1.静荷载标准值涉及以下内容：(1)脚手架的自重(kN)：NG1=0.1493.9=0.581 kN；(2)模板的自重(kN)：NG2=0.351.21.2=0.504 kN；(3)钢筋混凝土楼板自重(kN)：NG3=25.10.181.21.2=6.506 kN；静荷载标准值 NG=NG1+NG2+NG3=7.591 kN；2.活荷载为施工荷载标准值与振倒混凝土时产生的荷载。活荷载标准值 NQ=(2.1+2)1.21.2=5.904 kN；3.立杆的轴向压力设计值计算公式 N=1.2NG+1.4NQ=17.374 kN；六、立杆的稳定性计算六、立杆的稳定性计算:立杆的稳定性计算公式 其中 N-立杆的轴心压力设计值(kN)：N=17.374 kN；-轴心受压立杆的稳定系数,由长细比 Lo/i 查表得到；i-计算立杆的截面回转半径(cm)：i=1.59 cm；A-立杆净截面面积(cm2)：A=4.24 cm2；W-立杆净截面模量(抵抗矩)(cm3)：W=4.49 cm3；-钢管立杆受压应力计算值(N/mm2)；f-钢管立杆抗压强度设计值：f=205 N/mm2；L0-计算长度(m)；假如完全参照扣件式规范，由下式计算：l0=h+2a a-立杆上端伸出顶层横杆中心线至模板支撑点的长度；a=0.2 m；得到计算结果：立杆计算长度 L0=h+2a=1.2+20.2=1.6 m；L0/i=1600/15.9=101；由长细比 lo/i 的结果查表得到轴心受压立杆的稳定系数=0.58；钢管立杆受压应力计算值；=17374.356/(0.58424)=70.65 N/mm2；立杆稳定性计算=70.65 N/mm2 小于 钢管立杆抗压强度设计值 f=205 N/mm2，满足规定！梁模板梁模板(=700)计算书计算书 支撑架的计算依据 建筑施工承插型盘扣式钢管支架安全技术规范（JGJ231-2023）、混凝土结构设计规范GB50010-2023、建筑结构荷载规范(GB 50009-2023)、钢结构设计规范(GB 50017-2023)等规范编制。梁段:KL32a。一、参数信息一、参数信息 1.模板支撑及构模板支撑及构造参数造参数 梁截面宽度 B(m):0.80；梁截面高度 D(m):0.90；混凝土板厚度(mm):180.00；立杆沿梁跨度方向间距La(m):1.20；立杆上端伸出至模板支撑点长度a(m):0.20；立杆步距h(m):1.20；板底承重立杆横向间距或排距Lb(m):1.20；梁支撑架搭设高度H(m)：3.60；梁两侧立杆间距(m):1.20；承重架支撑形式:梁底支撑小楞平行梁截面方向；梁底增长承重立杆根数:2；采用的钢管类型为483；立杆承重连接方式:可调托座；2.荷载参数荷载参数 模板自重(kN/m2):0.35；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2):2.5；新浇混凝土侧压力标准值(kN/m2):16.8；倾倒混凝土侧压力(kN/m2):2.0；振捣混凝土荷载标准值(kN/m2):2.1；3.材料参数材料参数 木材品种：柏木；木材弹性模量E(N/mm2)：10000.0；木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.7；面板类型：胶合面板；面板弹性模量E(N/mm2)：9500.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参数梁底模板参数 梁底方木截面宽度b(mm)：40.0；梁底方木截面高度h(mm)：90.0；梁底模板支撑的间距(mm)：250.0；面板厚度(mm)：18.0；5.梁侧模板参数梁侧模板参数 次楞间距(mm)：250，主楞竖向根数：3；主楞间距为：300mm，300mm；穿梁螺栓水平间距(mm)：450；穿梁螺栓直径(mm)：M14；主楞龙骨材料：钢楞；截面类型为圆钢管48 3.0；主楞合并根数：2；次楞龙骨材料：木楞，宽度40mm，高度90mm；次楞合并根数：2；二、梁模板荷载标准二、梁模板荷载标准值计算值计算 1.梁侧模板荷载梁侧模板荷载 强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。其中 -混凝土的重力密度，取24.000kN/m3；t-新浇混凝土的初凝时间，可按现场实际值取，输入0时系统按200/(T+15)计算，得5.714h；T-混凝土的入模温度，取20.000；V-混凝土的浇筑速度，取1.500m/h；H-混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.700m；1-外加剂影响修正系数，取1.200；2-混凝土坍落度影响修正系数，取1.150。根据以上两个公式计算的新浇筑混凝土对模板的最大侧压力F；分别计算得 50.994 kN/m2、16.800 kN/m2，取较小值16.800 kN/m2作为本工程计算荷载。三、梁侧模板面板的计算三、梁侧模板面板的计算 面板为受弯结构,需要验算其抗弯强度和刚度。强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。面板计算简图(单位：mm)1.强度计算强度计算 跨中弯矩计算公式如下:其中，W-面板的净截面抵抗矩，W=100 2.1 2.1/6=73.5cm3；M-面板的最大弯距(N mm)；-面板的弯曲应力计算值(N/mm2)f-面板的抗弯强度设计值(N/mm2)；按以下公式计算面板跨中弯矩：其中，q-作用在模板上的侧压力，涉及:新浇混凝土侧压力设计值:q1=1.2 1 16.8 0.9=18.14kN/m；倾倒混凝土侧压力设计值:q2=1.4 1 2 0.9=2.65kN/m；q=q1+q2=18.144+2.646=20.790 kN/m；计算跨度(内楞间距):l=250mm；面板的最大弯距 M=0.125 20.79 2502=1.62 105N mm；经计算得到，面板的受弯应力计算值:=1.62105/7.35 104=2.21N/mm2；面板的抗弯强度设计值:f=13N/mm2；面板的受弯应力计算值 =2.21N/mm2 小于 面板的抗弯强度设计值 f=13N/mm2，满足规定！2.挠度验算挠度验算 q-作用在模板上的侧压力线荷载标准值:q=20.79N/mm；l-计算跨度(内楞间距):l=250mm；E-面板材质的弹性模量:E=9500N/mm2；I-面板的截面惯性矩:I=100 1.8 1.8 1.8/12=48.6cm4；面板的最大挠度计算值:=520.792504/(384 9500 4.86 105)=0.229 mm；面板的最大允许挠度值:=l/250=250/250=1mm；面板的最大挠度计算值 =0.229mm 小于 面板的最大允许挠度值=1mm，满足规定！四、梁侧模板内外楞的计算四、梁侧模板内外楞的计算 1.内楞计算内楞计算 内楞(木或钢)直接承受模板传递的荷载，按照均布荷载作用下的二跨连续梁计算。本工程中，龙骨采用木楞，截面宽度40mm，截面高度90mm，截面惯性矩I和截面抵抗矩W分别为:W=4 92 2/6=108cm3；I=4 93 2/12=486cm4；内楞计算简图（1）.内楞强度验算内楞强度验算 强度验算计算公式如下:其中，-内楞弯曲应力计算值(N/mm2)；M-内楞的最大弯距(N mm)；W-内楞的净截面抵抗矩；f-内楞的强度设计值(N/mm2)。按以下公式计算内楞跨中弯矩：其中，作用在内楞的荷载，q=(1.2 16.8 0.9+1.4 2 0.9)1=20.66kN/m；内楞计算跨度(外楞间距):l=300mm；内楞的最大弯距:M=0.096 20.66 300.002=1.79 105N mm；最大支座力:R=1.1 20.664 0.3=5.683 kN；经计算得到，内楞的最大受弯应力计算值 =1.79105/1.08 105=1.653 N/mm2；内楞的抗弯强度设计值:f=17N/mm2；内楞最大受弯应力计算值 =1.653 N/mm2 小于 内楞的抗弯强度设计值 f=17N/mm2，满足规定！（2）.内楞的挠度验算内楞的挠度验算 其中 l-计算跨度(外楞间距)：l=500mm；q-作用在模板上的侧压力线荷载标准值：q=20.66 N/mm；E-内楞的弹性模量：10000N/mm2；I-内楞的截面惯性矩：I=4.86 106mm4；内楞的最大挠度计算值:=0.67720.665004/(100 10000 4.86 106)=0.18 mm；内楞的最大允许挠度值:=500/250=2mm；内楞的最大挠度计算值=0.18mm 小于 内楞的最大允许挠度值=2mm，满足规定！2.外楞计算外楞计算 外楞(木或钢)承受内楞传递的集中力，取内楞的最大支座力5.683kN,按照集中荷载作用下的三跨连续梁计算。本工程中，外龙骨采用钢楞，截面惯性矩I和截面抵抗矩W分别为:截面类型为圆钢管48 3.0；外钢楞截面抵抗矩 W=8.98cm3；外钢楞截面惯性矩 I=21.56cm4；（1）.外楞抗弯强度验算外楞抗弯强度验算 其中 -外楞受弯应力计算值(N/mm2)M-外楞的最大弯距(N mm)；W-外楞的净截面抵抗矩；f-外楞的强度设计值(N/mm2)。根据三跨连续梁算法求得最大的弯矩为M=F a=1.559 kN m；其中，F=1/3 q h=6.237，h为梁高为0.9m，a为次楞间距为250mm；经计算得到，外楞的受弯应力计算值:=1.56106/8.98 103=173.636 N/mm2；外楞的抗弯强度设计值:f=205N/mm2；外楞的受弯应力计算值 =173.636N/mm2 小于 外楞的抗弯强度设计值 f=205N/mm2，满足规定！（2）.外楞的挠度验算外楞的挠度验算 其中E-外楞的弹性模量：206000N/mm2；F-作用在外楞上的集中力标准值：F=6.237kN；l-计算跨度：l=450mm；I-外楞的截面惯性矩：I=215600mm4；外楞的最大挠度计算值:=1.6156237.000450.003/(100 206000.000 215600.000)=0.207mm；根据连续梁计算得到外楞的最大挠度为0.207 mm 外楞的最大允许挠度值:=450/400=1.125mm；外楞的最大挠度计算值=0.207mm 小于 外楞的最大允许挠度值=1.125mm，满足规定！五、穿梁螺栓的计算五、穿梁螺栓的计算 验算公式如下:其中 N-穿梁螺栓所受的拉力；A-穿梁螺栓有效面积(mm2)；f-穿梁螺栓的抗拉强度设计值，取170 N/mm2；查表得：穿梁螺栓的直径:14 mm；穿梁螺栓有效直径:11.55 mm；穿梁螺栓有效面积:A=105 mm2；穿梁螺栓所受的最大拉力:N=(1.2 16.8+1.4 2.1)0.5 0.225=2.599 kN。穿梁螺栓最大允许拉力值:N=170 105/1000=17.85 kN；穿梁螺栓所受的最大拉力 N=2.599kN 小于 穿梁螺栓最大允许拉力值 N=17.85kN，满足规定！六、梁底模板计算六、梁底模板计算 面板为受弯结构,需要验算其抗弯强度和挠度。计算的原则是按照模板底支撑的间距和模板面的大小,按支撑在底撑上的三跨连续梁计算。强度验算要考虑模板结构自重荷载、新浇混凝土自重荷载、钢筋自重荷载和振捣混凝土时产生的荷载；挠度验算只考虑模板结构自重、新浇混凝土自重、钢筋自重荷载。本算例中，面板的截面惯性矩I和截面抵抗矩W分别为:W=200 18 18/6=1.94 104mm3；I=200 18 18 18/12=0.97 105mm4；1.抗弯强度验算抗弯强度验算 按以下公式进行面板抗弯强度验算：其中，-梁底模板的弯曲应力计算值(N/mm2)；M-计算的最大弯矩(kN m)；l-计算跨度(梁底支撑间距):l=250.00mm；q-作用在梁底模板的均布荷载设计值(kN/m)；新浇混凝土及钢筋荷载设计值：q1:1.2（24.00+1.50）0.20 0.50=3.06kN/m；模板结构自重荷载：q2:1.2 0.35 0.20 0.90=0.07kN/m；振捣混凝土时产生的荷载设计值：q3:1.4 2.10 0.20 0.90=0.5292kN/m；q=q1+q2+q3=3.06+0.07+0.5292=3.659kN/m；跨中弯矩计算公式如下:Mmax=0.10 3.659 0.252=0.0228kN m；=0.0228 106/0.97 105=0.23N/mm2；梁底模面板计算应力 =0.23 N/mm2 小于 梁底模面板的抗压强度设计值 f=13N/mm2，满足规定！2.挠度验算挠度验算 根据建筑施工计算手册刚度验算采用标准荷载，同时不考虑振动荷载作用。最大挠度计算公式如下:其中，q-作用在模板上的压力线荷载:q=（(24.0+1.50)0.500+0.35）0.20=2.62KN/m；l-计算跨度(梁底支撑间距):l=250.00mm；E-面板的弹性模量:E=9500.0N/mm2；面板的最大允许挠度值:=250.00/250=1.000mm；面板的最大挠度计算值:=0.6772.62 2504/(100 9500 0.97 105)=0.07mm；面板的最大挠度计算值:=0.07mm 小于 面板的最大允许挠度值:=250/250=1mm，满足规定！七、梁底支撑木方的计算七、梁底支撑木方的计算 1.荷载的计算：荷载的计算：(1)钢
