重难点轨道工程CRTSIII型板.doc

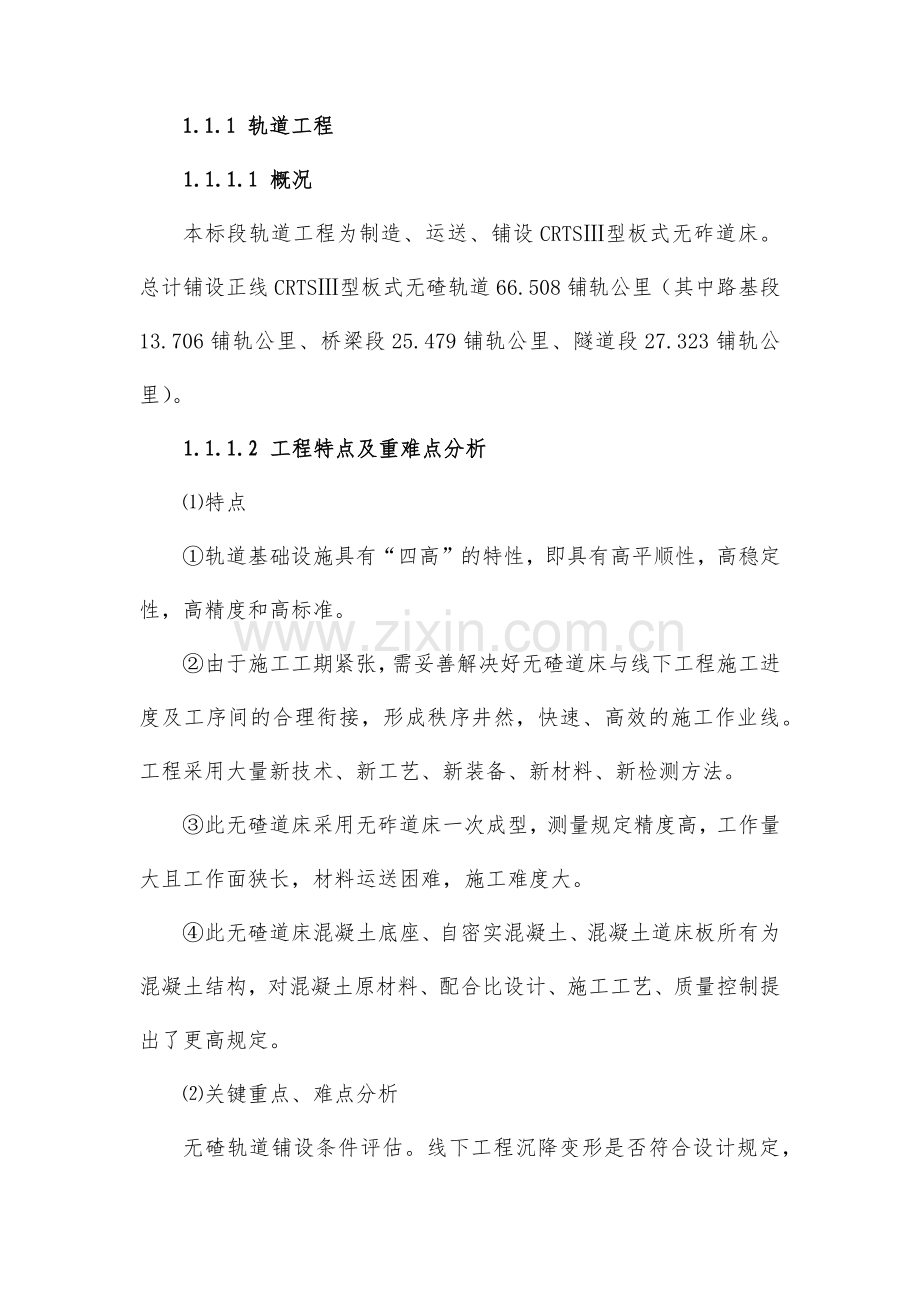

1.1.1 轨道工程
1.1.1.1 概况
本标段轨道工程为制造、运送、铺设CRTSⅢ型板式无砟道床。总计铺设正线CRTSⅢ型板式无碴轨道66.508铺轨公里（其中路基段13.706铺轨公里、桥梁段25.479铺轨公里、隧道段27.323铺轨公里）。
1.1.1.2 工程特点及重难点分析
⑴特点
①轨道基础设施具有“四高”的特性，即具有高平顺性，高稳定性，高精度和高标准。
②由于施工工期紧张，需妥善解决好无碴道床与线下工程施工进度及工序间的合理衔接，形成秩序井然，快速、高效的施工作业线。工程采用大量新技术、新工艺、新装备、新材料、新检测方法。
③此无碴道床采用无砟道床一次成型，测量规定精度高，工作量大且工作面狭长，材料运送困难，施工难度大。
④此无碴道床混凝土底座、自密实混凝土、混凝土道床板所有为混凝土结构，对混凝土原材料、配合比设计、施工工艺、质量控制提出了更高规定。
⑵关键重点、难点分析

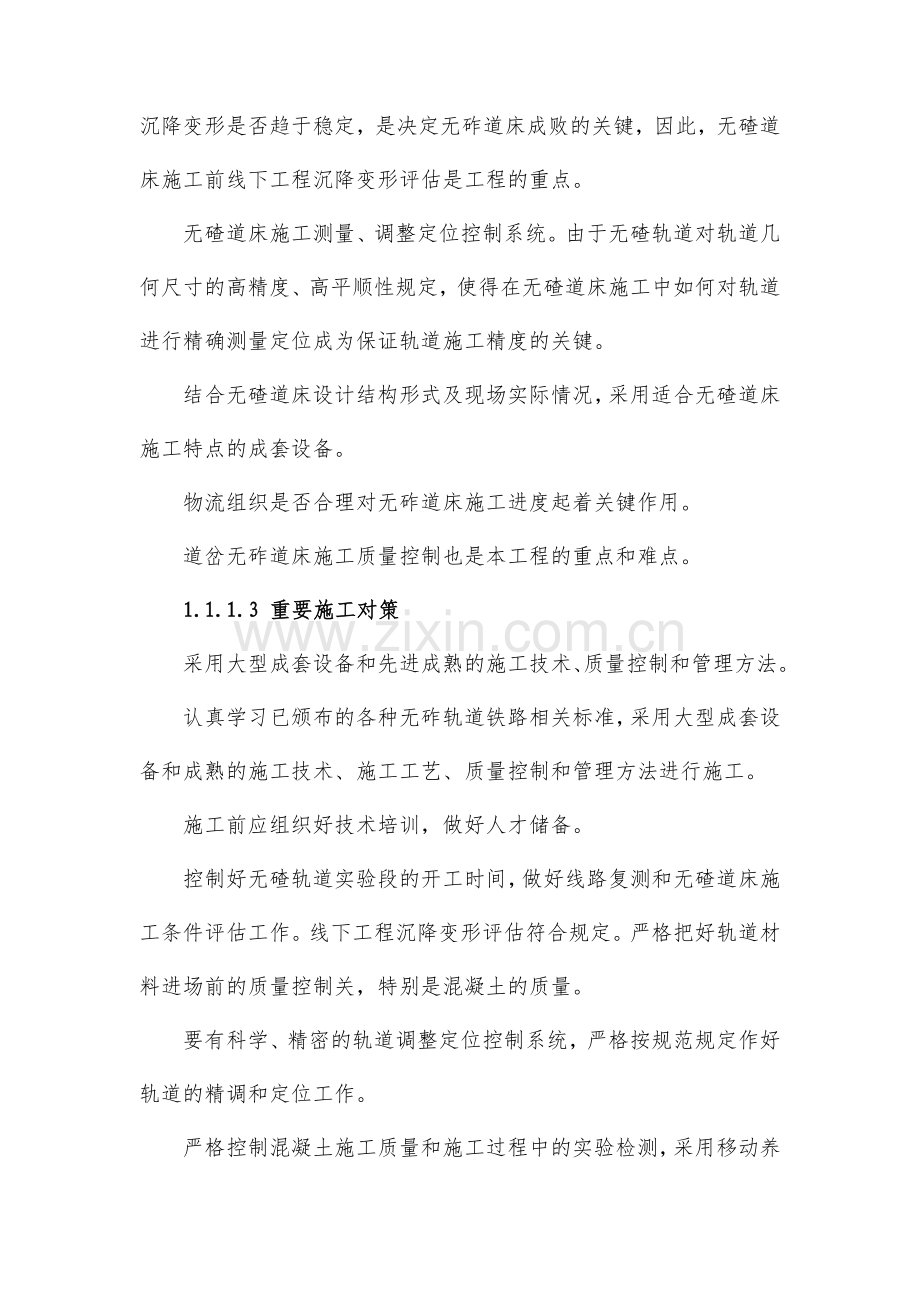

无碴轨道铺设条件评估。线下工程沉降变形是否符合设计规定，沉降变形是否趋于稳定，是决定无砟道床成败的关键，因此，无碴道床施工前线下工程沉降变形评估是工程的重点。
无碴道床施工测量、调整定位控制系统。由于无碴轨道对轨道几何尺寸的高精度、高平顺性规定，使得在无碴道床施工中如何对轨道进行精确测量定位成为保证轨道施工精度的关键。
结合无碴道床设计结构形式及现场实际情况，采用适合无碴道床施工特点的成套设备。
物流组织是否合理对无砟道床施工进度起着关键作用。
道岔无砟道床施工质量控制也是本工程的重点和难点。
1.1.1.3 重要施工对策
采用大型成套设备和先进成熟的施工技术、质量控制和管理方法。
认真学习已颁布的各种无砟轨道铁路相关标准，采用大型成套设备和成熟的施工技术、施工工艺、质量控制和管理方法进行施工。
施工前应组织好技术培训，做好人才储备。
控制好无碴轨道实验段的开工时间，做好线路复测和无碴道床施工条件评估工作。线下工程沉降变形评估符合规定。严格把好轨道材料进场前的质量控制关，特别是混凝土的质量。
要有科学、精密的轨道调整定位控制系统，严格按规范规定作好轨道的精调和定位工作。
严格控制混凝土施工质量和施工过程中的实验检测，采用移动养护技术，保证圬工质量。
成立无碴轨道专业化施工队伍。配备无砟道套施工机械，实行机械化施工。
1.1.1.4 施工组织及工期安排
按照施工组织总体进度安排，提前进行无碴道床施工前的各项准备工作，做好设备的组装和调试，对需要的进场材料做好施工前的检测与实验。同时，对线下土建工程达成条件地段，及时组织复测，并对已达标地段进行无碴道床施工基桩测设，保证无碴道床施工按期开工。
根据轨道工程数量及工期安排，划分一个轨道作业区段，拟安排一个无碴轨道安装、铺设专业架子队负责轨道工程施工。无碴轨道施工工期：2023年 1月1日~2023年8月15日。
1.1.1.5 重要施工机械设备和检测设备
CRTSⅢ型板式无碴轨道重要施工设备涉及底座施工设备、自密实混凝土施工设备、轨道板铺设设备和高速道岔施工设备。
⑴ 底座板重要施工设备
底座板施工重要分为路基、桥梁和隧道三种类型，重要施工设备见表2.2.5.5-1。
表2.2.5.5-1 底座板重要施工设备表
序号
设备名称
规格
单位
数量
备注
1
混凝土运送车
8m3
台
20

2
混凝土输送泵车
46m
台
6

3
底座板模板

套
15

4
限位凹槽板模板

套
360

5
吊车
25T
台
6

6
振捣设备

套
12

7
振动梁

台
6

8
电焊机

台
8

9
平板运送车

台
10

10
全站仪
TCA2023
台
10

11
电子水准仪

台
10

12
钢筋网片吊装架

套
4

13
滑模摊铺机

台
10

⑵ 轨道板施工重要设备
轨道板施工重要设备见表2.2.5.5-2。
表2.2.5.5-2 轨道板铺设重要施工设备表
序号
设备名称
规格
单位
数量
备注
1
自密实混凝土模板

套
12

2
载重汽车

台
6

3
吊车
25T
台
6

4
混凝土运送车
8m3
台
12

5
铺板龙门吊
10T
台
20

6
双向运板车

台
40

7
轨道板精调系统

套
40

8
三向千斤顶

台
50

9
混凝土输送泵车
46m
台
6

10
吊耳

套
3

11
扳手

把
10

12
CA砂浆搅拌系统

套
40

13
注浆机

台
40

⑶ 自密实混凝土施工重要设备
表2.2.5.5-3自密实混凝土重要施工设备表
序号
设备名称
规格
单位
数量
备注
1
混凝土中转仓

套
8

2
喷雾器

台
12

3
洒水车

台
3

4
吹风机

台
12

5
模板

套
12

6
混凝土输送泵车
46m
台
6

7
压紧装置

套
12

⑷ 高速道岔施工重要设备
表2.2.5.5-4高速道岔重要施工设备表
序号
设备名称
规格
单位
数量
备注
1
汽车吊
25T
台
2

2
电动扳手
M24-26
台
2

3
道岔专用吊具

套
1

4
侧向固定装置

套
70

5
轨道精调小车

台
1

6
汽车泵

台
1

7
30kw汽油发电机

台
1

8
手摇式起道机
10t
台
10

9
道尺

把
2

10
全站仪

台
1

11
电子水准仪

台
1

12
支距尺

把
1

13
20m吊轨扁担梁

副
1

14
铝热焊设备

套
1

1.1.1.6 CRTSⅢ型无砟轨道、道岔无砟道床重要施工方法、施工工艺
1.1.1.6.1 CRTSⅢ型无砟轨道结构组成
CRTSⅢ型板式无碴轨道由钢轨、弹性扣件、轨道板、自密实混凝土层、隔离层、底座等部分组成。
无砟轨道断面结构见示意图2.2.5.6-1和图2.2.5.6-2

图2.2.5.6-1 直线地段无碴轨道断面结构示意图

图2.2.5.6-2 曲线地段无碴轨道断面结构示意图
1.1.1.6.2 底座板施工
⑴ 桥梁、隧道底座板施工
底座为钢筋混凝土结构，为单元结构，混凝土强度等级为C40。钢筋混凝土底座长度同轨道板，宽度为2900mm，直线地段底座厚度为200mm，曲线地段根据具体超高拟定。底座相应自密实混凝土凸台位置设立凹槽，凹槽与凸台之间设立弹性橡胶垫层。底座内配置HRB400级冷轧带肋钢筋焊网。
⑵ 路基底座板施工
底座为钢筋混凝土结构，混凝土强度等级为C40。每3块轨道板范围相应底座为一个单元，单元间底座设立20mm伸缩缝，并设传力杆。伸缩缝底部采用挤塑板填缝，表面采用20mm厚聚氨酯封面。底座宽度为3100mm，直线地段底座厚度为300mm，曲线地段根据具体超高拟定。底座相应自密实混凝土凸台位置设立凹槽，凹槽与凸台之间设立弹性橡胶垫层。底座内配置双层CRB550级冷轧带肋钢筋焊网。

图2.2.5.6-3 底座下层钢筋网布置图

图2.2.5.6-4 底座上层钢筋网布置图

图2.2.5.6-5 底座内筋钢筋纵剖面图
⑶ 底座板施工
①底座基层解决
底座板施工前对基层面进行验收，桥梁基层面拉毛深度应控制规范范围内。对未进行拉毛解决的梁面应在底座板宽度范围内进行凿毛解决。清理梁面的浮碴、浮浆、碎片、油渍积水等。
②底座钢筋焊网加工及铺设
底座板内的钢筋焊网由具有资质的厂家加工成型，运送到施工现场吊装到上桥。
焊网运送车辆的长度与焊网长度相匹配，焊网的吊装时采用专用吊具进行，保证吊装过程中焊网不松动、不变形。安放焊网应根据设计的平面位置及高程调平、调直。

图2.2.5.6-6路基直线地段P5600板下底座配筋示意图
钢筋焊接网外观质量检查应符合下列规定：
A钢筋焊接网交叉点开焊数量不应超过整张网片交叉点总数的 1％。并且任一根钢筋上开焊点数不得超过该根钢筋上交叉点总数的50％。焊接网最外边钢筋上的交叉点不得开焊。
B焊接网表面不得有影响使用的缺陷，可允许有毛刺、表面浮锈以及因取样产生的钢筋局部空缺，但空缺必须用相应的钢筋补上。
焊接网几何尺寸的允许偏差应符合表2.2.5.6-1的规定，且在一张网片中纵、横向钢筋的数量应符合设计规定。
表 2.2.5.6-1 焊接网几何尺寸允许偏差
项 目
允许偏差
网片的长度、宽度（mm）
±25
网格的长度、宽度（mm）
±10
对角线差（%）
±1
注：表中对角线差系指网片最外边两个对角焊点连线之差。
焊网安装允许偏差应符合表2.2.5.6-2的规定。
表2.2.5.6-2 焊网安装允许偏差
序 号
项 目
允许偏差（mm）
1
钢筋焊网平面位置
±15
2
钢筋焊网竖向位置
±10
3
钢筋保护层厚度
+10/-5
焊网现场吊装见图2.2.5.6-7。

图2.2.5.6-7 焊网吊装示意图
③底座模板安装
由于CRTSⅢ型板式无碴轨道对底座标高和平整度规定高，所以采用高度可调钢模板，以便更好的控制底座表面平整度。模板应定位准确，并应采用固定措施，防止其偏位、上浮。底座模板安装允许偏差应符合表2.2.5.6-3规定。
表2.2.5.6-3 底座模板安装允许偏差
序号
检查项目
允许偏差（mm）
检查方法
1
顶面高程
±3
水准仪
2
宽度
+5/0
尺量
3
模板位置
横向10/纵向5
全站仪
4
垂直度
1%
尺量
5
伸缩缝位置
±5
尺量
检查数量：施工单位、监理单位每5m各检查一处，伸缩缝所有检查。
④底座板限位凹槽模板安装
由于每块轨道板相应的底座板范围内设立两个限位凹槽（凹槽），凹槽深度为10cm，凹槽上口长宽尺寸为61.6cm×61.6cm，坡度为13:1。
凹槽模板不仅规定强度、刚度满足，且需要安装牢固，偏差符合设计规定。底座模板安装允许偏差应符合表2.2.5.6-4规定。
表2.2.5.6-4 限位凹槽（凹槽）模板安装允许偏差
序号
检查项目
允许偏差（mm）
检查方法
1
顶面高程
±3
水准仪
2
长度和宽度
+5/0
尺量
3
深度
+5/0
全站仪
4
挡台中心与底座模板内侧距离
±5
尺量
检查数量：所有检查
检查方法：施工单位、监理单位观测、尺量
⑤底座混凝土浇筑
模板安装完毕后，经检查其几何尺寸及高程符合设计规定后，方可浇注底座混凝土。混凝土采用插入式振动棒振捣，振动梁整平，钢丝刷拉毛。浇筑时注意限位凹槽处，不得出现漏振或过振等现象。
⑥底座伸缩缝设立
一般路基、隧道地段的底座单位相应2～3块轨道板；短路基或过渡段地段的一个底座单位可相应2块或4块轨道板；每两个底座单位之间设立宽度为20mm的伸缩缝，伸缩缝底部采用挤塑板填缝，表面采用20mm厚聚氨酯封面。路基地段底座单元在伸缩缝位置设立传力杆，传力杆直径为30mm的光面钢筋，传力杆长度为700mm。
⑦底座混凝土验收
当底座混凝土施工完毕后具体检查内容如下：底座板混凝土结构应密实、表面平整，颜色均匀，有无露筋、蜂窝、孔洞、疏松、麻面和缺棱掉角等外观缺陷，外观尺寸符合设计规定。混凝土底座外形尺寸允许偏差和检查数量及方法见下表5，限位凹槽（凹槽）外形尺寸允许偏差和检查数量及方法见下表2.2.5.6-5。
表2.2.5.6-5 底座外形尺寸允许偏差
序号
项目
允许偏差
1
顶面高程
±5mm
2
宽度
+10/0
3
平面位置
10 mm
4
平整度
5mm /4m
5
伸缩缝位置
10mm
检查数量：施工单位、监理单位每20m检查一处。
检查方法：测量
限位凹槽（凹槽）外形尺寸允许偏差和检查数量及方法见表2.2.5.6-6。
表2.2.5.6-6 限位凹槽（凹槽）外形尺寸允许偏差
序号
检查项目
允许偏差（mm）
1
平面位置
5
2
长度和宽度
+5、0
3
深度
+5、0
检查数量：施工单位、监理单位所有检查。
检查方法：尺量。
1.1.1.6.3 自密实混凝土施工
自密实混凝土层为单元结构，长度和宽度同轨道板，厚度100m。采用强度等级C40的混凝土，配置单层CRB550级冷轧带肋钢筋焊网。相应每块轨道板范围自密实混凝土层设立两个凸台，与底座板上设立的凹槽互相结合。自密实混凝土层纵横向钢筋采用CRB550级钢筋焊网，工厂化生产；凸台中采用CRB550级冷轧带肋钢筋，可通过现场绑扎或预先制作钢筋笼现场安装。凸台内钢筋与自密实混凝土钢筋网片通过绑扎形成整体，保证良好的受力性能。自密实混凝土性能需满足相关规定规定，根据CRTSⅢ型板式无砟轨道自密实混凝土施工特点，对自密实混凝土配合比研究，使其具有良好的填充性能、流动性、抗离析性能以及寒冷地区的适应性能，并严格控制其收缩率。

图2.2.5.6-8 P5600板下自密实混凝土层配筋平纵面示意图
⑴施工程序
施工程序为：施工准备、模板安装、轨道板复测、轨道板底润湿、自密实混凝土灌注、灌注孔及观测孔封闭、混凝土拆模养生。
⑵施工工艺流程
施工工艺流程见下图。

图2.2.5.6-9 自密实混凝土施工工艺流程
⑶自密实混凝土拌制
①自密实混凝土应拌和站集中搅拌，原材料采用电子计量系记录量。原材料称量的最大允许偏差应符合下列规定（按重量计）：胶凝材料（水泥、矿物掺和料等）±1%；外加剂±1%；骨料±2%；拌合用水±1%。
②搅拌混凝土前，应严格测定粗细骨料的含水率，准确测定因天气变化而引起的粗细骨料含水量变化，以便及时调整施工配合比。一般情况下，每工班抽测2 次骨料的含水量，每4 小时至少抽测一次，雨天应随时抽测，并按检测结果及时调整混凝土施工配合比。
③ 搅拌时，宜先向搅拌机投入细骨料、粗骨料、水泥、矿物掺和料等，搅拌均匀后，再加入拌合水和外加剂，并继续搅拌至均匀为止，搅拌时间不得少于3min。
⑷自密实混凝土运送
①自密实混凝土运送设备应保证灌注工作连续进行、运送能力与混凝土搅拌机的搅拌能力相匹配。
②自密实混凝土的运送道路应保持畅通，运送到达浇筑现场时，应使罐车高速旋转20～30s方可卸料。
③夏季高温时应对运送罐采用隔热措施。严禁在运送过程中向混凝土内加水。可在灌注现场安排实验员，根据自密实混凝土实际情况添加外加剂来调整到可灌注性能。
⑸自密实混凝土模板安装
①模板应采用品有足够强度、刚度和稳定性的钢模，制作简朴，拆装方便。
② 模板应垂直安装，在轨道板四角设立排气孔，并保证不漏浆。
③ 自密实混凝土模板内侧宜采用透水模板布。
④自密实混凝土模板应两侧对称安装，防止精调后轨道板偏移。
⑤ 轨道板顶面的观测孔应设立防溢管，其露出轨道板上表面高度不小于20cm，曲线超高段防溢管应高出超高一侧轨道板顶面。
⑹自密实混凝土灌注前准备
①自密实混凝土灌注前，进行现场实验，自充填混凝土塌落扩展度、T50、含气量等性能必须满足设计规定，保证自充填混凝土的可灌性。当自充填混凝土坍落扩展度小于580mm停止灌注。
②自密实混凝土灌注前应采用压紧锁定装置固定轨道板，直线段轨道板沿纵向压紧锁定不得少于4 处，曲线超高段轨道板应增设压紧锁定装置。
③灌注自密实混凝土前，确认轨道板位置满足规定；检查轨道板四周模板、排浆孔，保证模板和边缝密封不漏浆，封边模具的支护牢固可靠时方可灌注。
④灌注自密实混凝土前，采用高压雾化水设备从轨道板上的注浆孔及观测孔位置，对轨道板底面及隔离层进行润湿，并应保证隔离层上不得有明显积水。
⑤ 每罐自密实混凝土灌注前，应检测混凝土拌和物的温度、坍落扩展度、含气量和泌水情况等；只有拌合物性能符合规定期方可灌注。自密实混凝土的入模温度宜控制在5～30℃。
⑺自密实混凝土灌注
①自密实混凝土应采用轨道板中间灌注孔进行灌注，四角预留排气孔方式进行施工，每块轨道板自密实混凝土灌注必须保持连续。
②灌注过程中，通过轨道板2个观测孔及模板四角排气孔观测自密实混凝土在板下流动情况，待四角排气孔内自密实混凝土浆面所有超过轨道板面时，关闭灌注料斗阀门，停止灌注，单块轨道板灌注时间宜控制在6～12分钟。
③自密实混凝土灌注施工前期，应预先在轨道板的横向和垂向位置设立百分表，灌注过程中全程进行监测，及时掌握轨道板的位移情况。
④自密实混凝土从搅拌开始到灌注结束的连续时间不宜超过90min。
⑤在炎热季节灌注自密实混凝土时，入模前模板和模腔的温度不得超过40℃。
⑻轨道板灌注孔及观测孔的封填
灌注孔及观测孔应在自密实混凝土凝固前封闭，在自充填混凝土凝固前，插入S型的钢筋。采用C60强度等级同轨道板的混凝土，并添加缓凝剂。
浇筑应在当天最低温度时进行，且环境温度不应大于25℃。
⑼拆模及养护
①自密实混凝土拆模后，应及时涂刷养护液并用塑料薄膜封闭养护，时间不得少于14 天。
②当自密实混凝土强度达成10.0MPa 以上，且其表面及棱角不因拆模而受损时，可以拆除轨道板精调压紧装置及四周模板。
③当自密实混凝土达成100%的设计强度后，轨道板方可承受所有设计荷载。
④自密实混凝土模板拆除后，应对隔离层土工布进行切除，使其四边与自密实混凝土侧面平齐。
1.1.1.6.4 中间隔离层施工
自密实混凝土层与底座间设立的隔离层应采用4mm厚土工布隔离层，不得添加除暗光稳定剂、抗紫外线稳定剂之外的添加剂，相关技术规定如表2.2.5.6-7 隔离层技术规定。
表2.2.5.6-7 隔离层技术规定
在轨道板铺设前，在底座板和凹槽应用洁净高压水和高压风彻底对底座板进行清洁和清理，保证铺设范围内底座板洁净且无砂石类也许破坏中间隔离层的磨损性颗粒。按照测量人员精确放出的轨道板铺设宽度线，铺设土工布。隔离层应铺贴平整，无破损，搭接处及边沿无翘起、空鼓、褶皱、脱层或封口不严，搭接量满足设计规定。
弹性垫层设立在限位凹槽四周，在设立范围内将泡沫塑料板与混凝土面密贴，用长度为30mm钢钉将弹性垫条钉在限位凹槽侧面。弹性垫层需平整、无翘起、无气鼓和无褶皱现象。
⑴施工工艺流程
施工工艺流程见图2.2.5.6-10。
⑵底座解决
铺设前应用洁净高压水和高压风彻底对底座进行清洁和清理，保证铺设范围内底座洁净且无碴石类也许破坏中间隔离层的磨损性颗粒。
⑶测量放样
根据CPⅢ控制网对无碴轨道底座施工段进行测量放样，弹出中间隔离层边线。
⑷中间隔离层土工布铺设
一方面将整张土工布铺在底座表面，然后在限位凹槽的位置用刀割出方孔。割下的那一块刚好补在下面凹槽结构的底面。

底座验收
底座清理
验收
铺设中间隔离层土工布

测量放样
下一道工序

图2.2.5.6-10中间隔离层施工工艺流程
每一段内的土工布尽也许连续铺设，轨道板下中间隔离层土工布不允许搭接。
铺上土工布后应立即压上保护层垫块，垫块材质、强度等级与自密实混凝土相同，防止滑动，严禁人员踩踏。在自密实混凝土模板安装、固定前，应对土工布拉扯平整。
1.1.1.6.5 弹性垫层施工
⑴施工工艺流程
施工工艺流程见下图

限位挡台验收
限位挡台清理
下一道工序

验收

铺贴弹性垫层

图2.2.5.6-11弹性垫层施工工艺流程
⑵限位凹槽解决
铺设前应用洁净高压水和高压风彻底对限位凹槽进行清洁和清理，保证铺设范围内限位凹槽洁净且无砂石类也许破坏弹性垫层的磨损性颗粒。
⑶下料
根据限位凹槽实测深度和尺寸，计算泡沫板厚度并下料。
⑷弹性垫层施工
在底座混凝土至少养生48小时后，方可进行弹性垫层铺设。在限位凹槽内涂刷胶粘剂，粘贴弹性垫板，注意粘贴应平整，顶面与底座表面平齐。限位凹槽内的中间隔离层向外伸出部分应抱在弹性垫层内，上下拐角处用宽胶带封闭。
1.1.1.6.6 轨道板铺设施工作业
⑴施工程序
施工程序为：底座验收、测量放线、弹性垫层、隔离层铺设、自密实钢筋网片安装，轨道板粗铺、轨道板精调。
⑵工艺流程

图2.2.5.6-12 CRSTⅢ型板式无砟轨道板铺设施工工艺流程
⑶隔离层及弹性缓冲垫层
①底座混凝土强度达成必须达成设计规定的强度后、方可施工隔离层和弹性缓冲垫层。
②隔离层及弹性垫板铺设前，底座表面和限位凹槽清理干净，并检查保证底座凹槽混凝土完整。
③隔离层铺设时较自密实混凝土层四周边沿宽出5cm，铺设时要保证土工布的边线位置符合设计规定。
④土工布铺设必须与底座板混凝土密贴，可采用土工布底面涂胶，保证铺设后不能存在大气泡和褶皱现象。
⑤弹性垫层采用涂刷胶水与凹槽周边混凝土粘贴牢固，不得有鼓泡、脱离现象。安装完毕后采用胶带将弹性垫层与底座土工布间缝隙进行密封。
⑷自密实混凝土钢筋网的铺设
①自充填混凝土层纵横向钢筋采用CRB550级冷轧带肋钢筋网片，工厂化生产，设立与混凝土保护层厚度相同的混凝土垫块，垫块混凝土等级同自充填混凝土C40。
②钢筋焊网铺设前清除土工布表面灰尘及杂物。
③凹槽内的钢筋与自密实混凝土钢筋网片通过绑扎形成整体。
④钢筋在轨道板铺设前通过塑料绝缘卡固定在轨道板底的门型钢筋内侧。
⑤自密实钢筋网片安装时，要注意纵向钢筋在横向钢筋上面。
⑥钢筋焊网安装完毕后严禁踩踏。
⑦自密实钢筋焊网的验收标准同底座混凝土。
⑸轨道板的运送、存放及吊装
①铺板工作前，需要将运送便道沿线贯通布置，轨道板采用运板车运送至铺设现场。
②使用吊车或龙门吊将轨道板吊到工作面上。
③轨道板装卸时应运用轨道板上起吊装置水平起吊，四角均匀受力；把吊环安在插入螺栓上时，应注意充足上紧螺栓，不使螺栓损伤。
④在运送过程中，要采用措施保证四点支承，防止轨道板倒塌或产生三点支承，不要使其遭受过大的冲击。
⑤装卸轨道板时严禁撞、摔、碰，特别要注意轨道板上已做好的承轨台。
⑥轨道板的存放以垂直立放为原则，并采用防倾倒措施。临时平放时，采用20cm垫木中间垫起。堆放层数不超过 4层，不同型号的采用分类存放。
⑹轨道板现场验收
轨道板上道现场验收的内容涉及：轨道板是否与里程相符；检查轨道板表面质量有无裂纹、外露钢筋有无弯曲，涂层钢筋有无破损，特别是承轨槽的完好状态及裂纹情况。如发现上述质量问题，要及时记录上报，采用修补措施。不允许吊装上道，修补合格后方可上道；损坏严重的作废板解决。
⑺轨道板粗调
在轨道板粗铺之前，准备好固定轨道板所用的支撑垫块、精调器等工具。
①检查铺板门吊的稳固性。
②铺板门吊装有轮式走行机构。每次起吊之前机器操作负责司机都要检查机器的稳固性。
③在底座板上放线，拟定轨道板位置，在靠近4个吊装孔位置放置木块或工字钢垫块，工字钢垫块上安装胶皮垫，垫块的高度小于于自密实混凝土厚度。当轨道板在精确调整时，在精调爪上被螺杆抬高，再撤出垫块并运到下一个铺设地点。
④轨道板由铺板门吊司机操作起吊。转到要铺设的轨道上方并降下。接近底座板时必须缓慢下降，以便放置时不损伤轨道板。
⑤轨道板粗铺时，根据放样线，用垂球或靠尺对轨道板就位，纵向铺设位置偏差必须小于10mm。
⑥轨道板粗铺注意轨道板放置方向，双线轨道板接地端子一侧应靠防撞墙一侧，单线轨道板接地端子应靠接触网柱侧。
1.1.1.6.7 轨道板精调
⑴施工程序
底座板/支承层施工并进行高程检测验收→粗铺轨道板→轨道板精调。
⑵轨道板精调
根据CRTSⅢ轨道板的结构尺寸和轨道板按从设计原点向下控制的原则，设计、制造钢轨位置模拟装置，该装置上安放精密棱镜，由全站仪测定棱镜三维坐标，计算轨道板上 6个棱镜位置与设计位置的横向、竖向和纵向偏差量，根据偏差量调整轨道板的姿态，实现对轨道板亚毫米级的三维精拟定位。
轨道板灌浆时上浮量的监测 为了精确监测对轨道板灌浆时其上浮量及横向及纵向的变化情况，需对部分轨道板进行监测，以总结经验，对影响板扰动的环节进行改善 。
在每块轨道板的支撑层上设立两个门型槽钢，在两个门型槽钢上设立 7个百分表，分别监测轨道板的上浮量、横向偏移及纵向偏移。
轨道板灌浆后的复测 为了精确测定轨道板灌浆后的几何状态，并为长轨精调提供参考数据，在轨道板灌浆后须对轨道板进行控制测量。
在进行控制测量时一般采用 CPIII自由设站方式进行测量，并运用测量的原始数据及专业软件对轨道板的平顺性进行分析，为长轨精调提供参考数据。
⑶轨道板精调应避免以下作业环境
①轨道板精调避免在气温变化剧烈，大风或能见度较低的情况下进行；必须进行精调时要采用相应防护措施，如搭设遮阳棚等。
②周边有大型机械作业时，也不适合轨道板的精调，避免由于机械振动过大，引起测量误差。
⑷ 轨道板的精调人员配备
轨道板精调时人员需配置：7人，其中，指挥1人，测量技术员2人，轨道板调节工人4人。人员站位如图2.2.5.6-13所示

图2.2.5.6-13 轨道板精调人员站位图
⑸轨道板精调
精调可采用两种方式及运用CPⅢ进行测量，示意图见图2.2.5.6-14。
①标架检校：精调系统使用前一定要进行标架检校。硬件常数(强制对中三角架高度，小型三角支座棱镜高度)、标架四脚平整度要进行检核和调整，再将必要的常数录入到程序中。在使用过程中，如发现意外也要反复检校。
②架设全站仪和定向棱镜
每块轨道板上使用测量系统的作业环节如下：设站和定向的已知坐标需要事先输入备用。全站仪的定向在运用基准点作设站和定向的已知坐标需要事先输入备用。全站仪的定向在运用基准点作为定向点观测后，还必须参考前一块已铺设好的轨道板上的最后一个支点，以消除搭接误差。假如基准网有超常误差，比如因承载台的变形引起高度上的变化，必须将误差改正后测量，使得轨道板之间的连接，有较高的相对精度。

需精调的轨道板
已精调的轨道板
采用CPⅣ强制对中设站定向

图2.2.5.6-14 轨道板精调示意图
③标架安放——放置在轨道板承轨台上。
④启动轨道板精调软件测量，根据偏差值调板。
第一步，调整未调板的搭接端，将当前待调整板和已调整好的板大体一致，可以借助一些辅助装置进行，加快调板速度。
第二步，精调软件指挥全站仪观测放置在轨道板轨台标架上的棱镜，根据测得的坐标值计算出实测值和理论值之间的偏差值进行精确调整。当调整完毕后进行完整的反复测量，当偏差值小于 0.5mm 时轨道板调整完毕，保存精调成果，转入下一轨道板的调整，反复以上工作。
⑤注意事项：精调前再次检查粗铺精度，对明显偏差的轨道板，先调整到一定精度范围内，再进行测量调整；对变形轨道板的解决。工期允许的情况下，采用调整支点，使变形恢复；精调后安装压紧装置，场地要显著标记，配置跨线通道，严禁踩踏已精调轨道板；调整过程中，测量人员一定要特别注意过渡段（两作业面之间的搭接，搭接距离一般控制在100左右），保证线形平顺。
⑹轨道板精调标准
轨道板精调后，要符合表2.2.5.6-8。
表2.2.5.6-8 轨道板铺设定位精调测量偏差
序号
检查项目
允许偏差（mm）
1
高程
±0.5
2
中线
0.5
3
相邻轨道板接缝处承轨台顶面相对高差
0.3
4
相邻轨道板接缝处承轨台顶面平面位置
0.3
检查数量：施工单位、监理单位所有检查。
检查方法：施工单位用专用仪器测量，监理单位检查记录。
1.1.1.6.8 CRTSⅢ型板式无碴轨道施工工艺流程

长钢轨铺设
轨道静态精调
无碴轨道铺设施工准备
路基面(梁面或隧底)清理
混凝土生产运送
底座混凝土施工
轨道基准点（CPⅣ）测设与评估
轨道板运送及存放
粗铺
自密实混凝土制备
及运送
自密实混凝土灌注
轨道板吊装、自密实混凝土钢筋焊接网片与轨道板底部门式钢筋连接绑扎

底座钢筋模板施工
轨道板精确调整
中间隔离层及限位挡台周边弹性垫层铺设
自密实混凝土模板施工

CPⅢ控制网测设与评估

线下工程沉降变形观测评估

图2.2.5.6-15 CRTSⅢ型板式无砟轨道施工工艺流程
1.1.1.6.9 高速道岔施工
1.1.1.6.9.1 道岔区无砟轨道测量
⑴道岔区无碴轨道测量涉及道岔位置测量和道岔内部线路几何形位测量。
⑵道岔位置测量，应以站场测量控制网为基准，根据站场设计图进行中线和高程控制测量。确认无误后进行道岔桩位放样。
⑶道岔桩位放样除测设道岔岔心、岔首、岔尾中心桩位外，还应在道岔前后50～100m范围测放线路中线桩，以便控制线路同道岔平顺连接。
⑷为满足道岔区无碴轨道线路精确调整的规定，道岔两侧须测放加密测量基标。
基标以站场控制桩为依据设立，可先用极坐标法放设两端基标，中间用全站仪加密。基标高程自水准基点引出，按精密水准方法往返测量。
⑸道岔内部线路几何形位测量在道岔精调整阶段进行，采用测量仪器和轨检小车检测。道岔设计坐标数据应提前计算复核。
1.1.1.6.9.2 道岔区底座施工
同“CRTSⅢ型板式无碴轨道底座板施工”。
1.1.1.6.9.3 道岔铺设施工
⑴组装与布置工装
工装示意图（见图2.2.5.6-16），按照工装布置图（见图2.2.5.6-17）进行工装组装和布置。

图2.2.5.6-16 工装安装 图2.2.5.6-17 工装分段
①道岔下层钢筋绑扎完毕并经绝缘测试合格后，安装道岔组装所需工装。
②根据道岔的岔前、岔心、岔尾的控制点，定出各个岔枕的位置，依此布置道岔的组装工装。
③工装直股一侧的边线应与道岔的直股的中心线平行，并应预留岔枕的调整量。工装安装高程应与道岔的设计坡度一致，并应使岔枕就位后低于设计高程15mm左右。
④工装安装时应使各部位的调整丝杆居中，保证工装的设计调整量。
⑤工装安装到位后，应使各支撑点均支撑牢固，防止倾斜。
⑵安装混凝土岔枕
①先拉钢弦线控制道岔中线，拟定第一根岔枕的位置和方向，摆放1号岔枕，调整组装平台限位调整机构，使岔枕安装到位。
②按照从前至后的顺序对号摆放岔枕，初调每根岔枕高低，消除明显高低差。
③拉钢尺控制，按设计调整岔枕间隔。注意应使用长尺，不得以岔枕间距累积测量。控制牵引点处岔枕间距，不得小于设计尺寸，可动心轨第一牵引点岔枕间距可按+5mm摆设，且只允许后一根岔枕后移。
④以1号岔枕为基准方正岔枕，并与间隔调整配合进行。岔枕定位以直股外侧第一个岔枕螺栓孔为基准拉线拟定，岔枕方正应采用两把长尺平行放置，按岔枕间距找正。
⑤检查岔枕外形几何尺寸和预留孔位置。
⑶安装道岔普通垫板
①先安装转辙器前端普通垫板，再安装直股辙后支距垫板。
②道岔普通垫板因使用部位不同设立了不同的静刚度，为方便现场区分，岔内用普通垫板采用JM黑漆涂装，岔外过渡段普通垫板采用JM蓝漆涂装。现场组装要注意区分。当站场布置有特殊规定期，按相应规定办理。
③注意垫板型号、左右开向、及安装方向。
⑷安装道岔滑床垫板
①滑床垫板分为普通滑床垫板和滚轮滑床垫板，按道岔铺设图对号安装
②滑床垫板压嘴较长，应采用挂板方式将其与基本轨组装。
③滑床垫板安装顺序为：挂板→垫板就位→轨距块安装→弹性夹安装→弹条安装→垫板位置调整→岔枕螺栓安装→辊轮安装→辊轮调整。
④滑床垫板一般按组装件整体运抵铺设现场，如为零部件包装则组装顺序为：底板水平放置→放置板下橡胶垫板→安装绝缘套管安装调整楔与挡肩对齐→以调整楔斜槽为基准放置垫板→插入限位销→安装开口销→安装衬套及盖板。
⑤垫板对齐安装到位后，确认钉孔对中，并按标记位置拟定内外股摆放方向对的后，才可用螺栓连接垫板和岔枕。岔枕螺栓应按规定力矩紧定，拧紧力矩250N•m～300 N•m。
⑸钢轨件安装及调整
按照从前至后、先直向后侧向，先外股后里股进依次完毕。铺设前须对钢轨质量进行检查，严格控制钢轨弯曲（涉及高低和水平），若有较大质量差异应用顶调设备预先进行调整。
①安装直基本轨+曲线尖轨组装件
A从岔首基标拉钢弦线，拟定基本轨前端位置；从线路中线基标拉钢弦线拟定基本轨方向。
B直基本轨和曲线尖轨组装件缓慢落下，将滑床垫板挂板方式安装于基本轨上，一般情况下，尽量不拆卸尖轨。
C安装调高垫板，连接岔枕螺栓，螺栓但不要紧定（留有3～4mm活动空间），抽出铅丝。
D安装滑床垫板上的轨距块，注意按设计号数安装；但不要锤击砸入。外拨基本轨，使基本轨处在与轨距块密贴状态。
E再次调整拟定基本轨前端位置和方向。
F安装施维格弹性夹、外侧Ⅱ型弹条（暂不紧定），达成连接及扣压作用，将滑床垫板提起与基本轨轨底密贴。
G安装前端普通垫板上的轨距块及弹条Ⅱ型扣件系统，用岔枕螺栓副与岔枕连接；
H跟端垫板就位并与岔枕连接；
I拟定基本轨的方向及岔枕方正，尽量不采用调整楔调整。
J紧定岔枕螺栓及弹条Ⅱ型扣件系统。
K重新确认、调整直基本轨直线度。
②直股钢轨安装
A摆放和安装直基本轨股道上的普通垫板一直到辙叉跟端；
B吊装、摆放直股钢轨，拨正钢轨落槽；
C紧定岔枕螺栓及弹条Ⅱ型扣件系统。
③安装曲基本轨+直线尖轨组装件，注意前端与直基本轨端头的方正与位置，其它参照安装直基本轨+曲线尖轨组装顺序进行。
④安装可动心轨辙叉
A摆好辙叉调高垫板，吊运可动心轨辙叉组装件到位。
B调整并确认可动心轨辙叉位置，并与岔枕连接。辙叉组件的垫板位置及方向在道岔制造厂内已经调好，没有特殊情况应以辙叉组件垫板拟定岔枕位置及间隔。
C安装直股普通垫板的轨距块及弹条Ⅱ型扣件系统（不要紧定），达成连接及扣压作用。在此期间要做好直股方向，不能满足规定期应进行调换或磨修。
D以直股钢轨端头为基准，方正辙叉跟端尺寸及方向。
E确认道岔全长，测量长心轨股道的道岔全长，拟定可动心轨辙叉纵向位置。
F依据直股方向拟定可动心轨辙叉翼轨外侧轨距块的对的性（可作适当调整）。
G安装、连接其余辙叉垫板。
⑤调整转辙器和部分轨距、密贴。使轨距符合规定；尖轨前端（尖端至第一牵引点范围）密贴缝隙不大于0.5mm，其余缝隙不大于1mm。
A拟定直线尖轨固定端及跟端轨距，调整好转辙器方向；
B调整直线尖轨直线度；
C调整曲线尖轨与直基本轨密贴；
D调整密贴段至尖轨跟端支距；
E结合轨距调整、尖轨直线度调整，调整直线尖轨与曲基本轨密贴；
F调整密贴段以后的直、侧股轨距；
⑥可动心轨辙叉密贴及轨距调整。注意密贴调整必须与长心轨直线度同时进行。
⑦导曲线其它钢轨安装
A以导曲线直股钢轨定位，依次安装直向和侧向内外股钢轨。
B安装时，严格按道
