扣件式钢管脚手架相关术语解释.doc

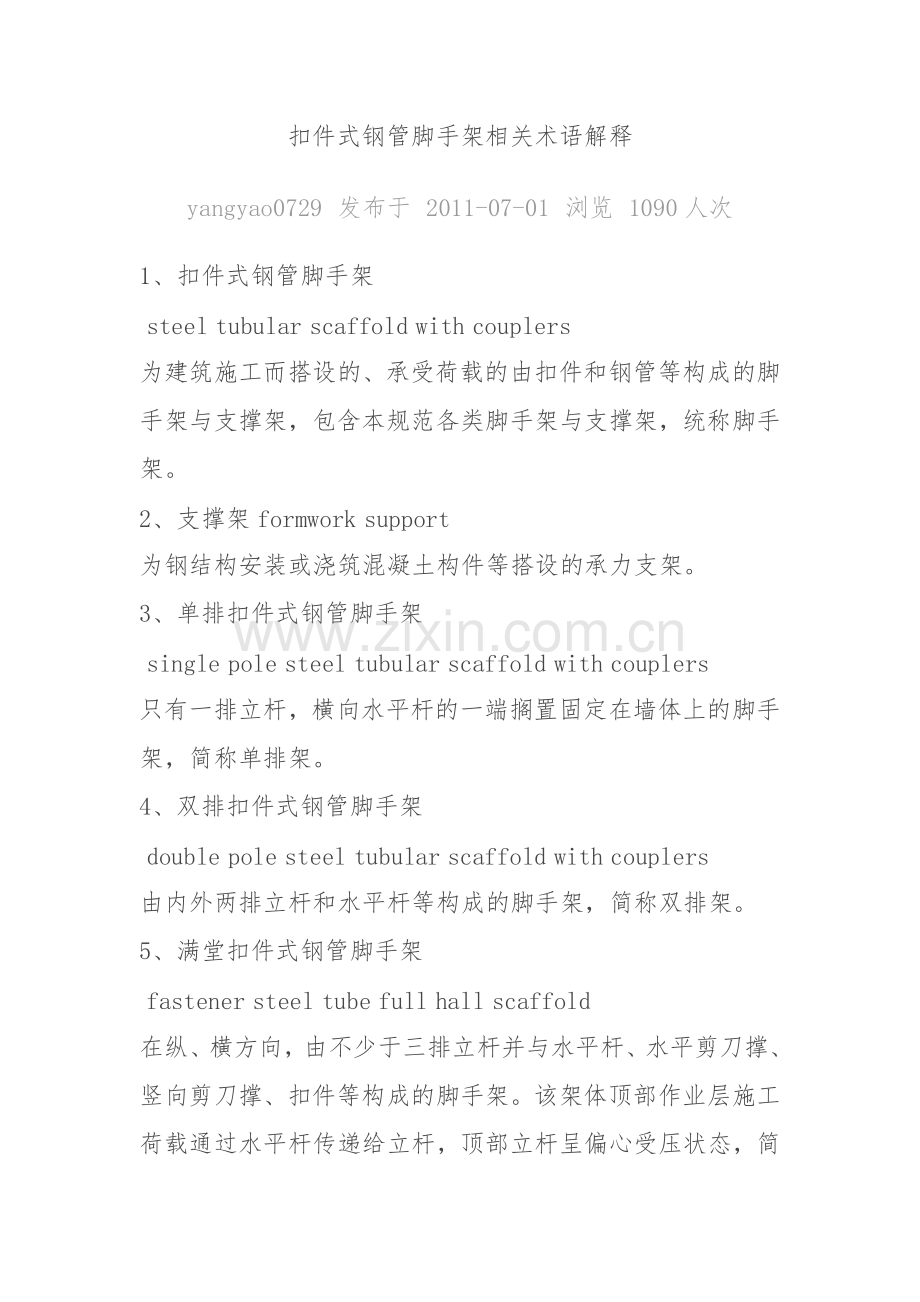

扣件式钢管脚手架相关术语解释
yangyao0729  发布于  2011-07-01  浏览  1090人次
1、扣件式钢管脚手架 steel tubular scaffold with couplers
为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架，包含本规范各类脚手架与支撑架，统称脚手架。
2、支撑架 formwork support
为钢结构安装或浇筑混凝土构件等搭设的承力支架。
3、单排扣件式钢管脚手架 single pole steel tubular scaffold with couplers
只有一排立杆，横向水平杆的一端搁置固定在墙体上的脚手架，简称单排架。
4、双排扣件式钢管脚手架 double pole steel tubular scaffold with couplers
由内外两排立杆和水平杆等构成的脚手架，简称双排架。
5、满堂扣件式钢管脚手架 fastener steel tube full hall scaffold
在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。该架体顶部作业层施工荷载通过水平杆传递给立杆，顶部立杆呈偏心受压状态，简称满堂脚手架。

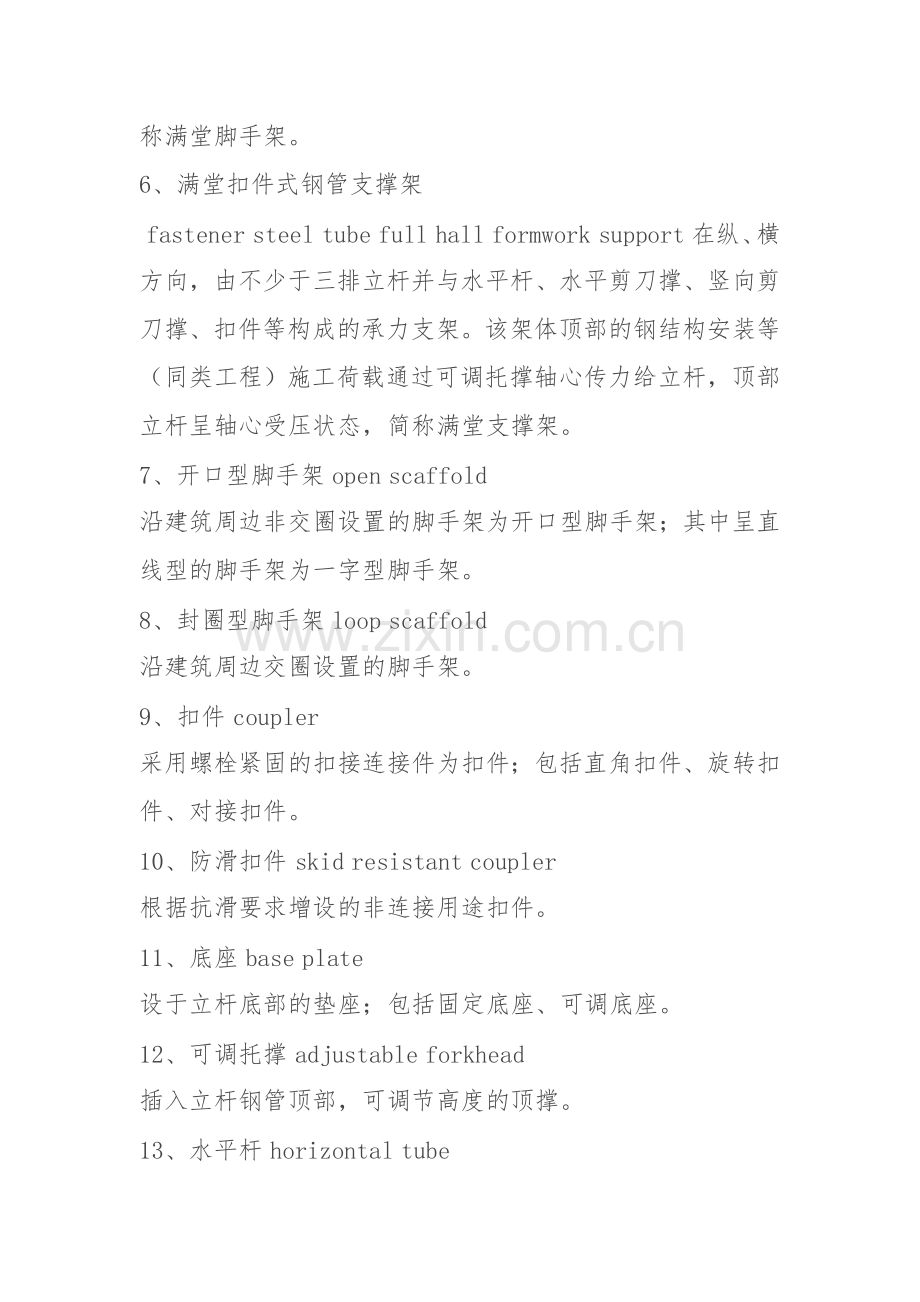

6、满堂扣件式钢管支撑架 fastener steel tube full hall formwork support在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的承力支架。该架体顶部的钢结构安装等（同类工程）施工荷载通过可调托撑轴心传力给立杆，顶部立杆呈轴心受压状态，简称满堂支撑架。
7、开口型脚手架 open scaffold
沿建筑周边非交圈设置的脚手架为开口型脚手架；其中呈直线型的脚手架为一字型脚手架。
8、封圈型脚手架 loop scaffold
沿建筑周边交圈设置的脚手架。
9、扣件 coupler
采用螺栓紧固的扣接连接件为扣件；包括直角扣件、旋转扣件、对接扣件。
10、防滑扣件 skid resistant coupler
根据抗滑要求增设的非连接用途扣件。
11、底座 base plate
设于立杆底部的垫座；包括固定底座、可调底座。
12、可调托撑 adjustable forkhead
插入立杆钢管顶部，可调节高度的顶撑。
13、水平杆 horizontal tube
脚手架中的水平杆件。沿脚手架纵向设置的水平杆为纵向水平杆；沿脚手架横向设置的水平杆为横向水平杆。
14、扫地杆 bottom reinforcing tube
贴近楼地面设置，连接立杆根部的纵、横向水平杆件；包括纵向扫地杆、横向扫地杆。
15、连墙件 tie member
将脚手架架体与建筑主体结构连接，能够传递拉力和压力的构件。
16、连墙件间距 spacing of tie member
脚手架相邻连墙件之间的距离，包括连墙件竖距、连墙件横距。
17、横向斜撑 diagonal brace
与双排脚手架内、外立杆或水平杆斜交呈之字形的斜杆。
18、剪刀撑 diagonal bracing
在脚手架竖向或水平向成对设置的交叉斜杆。
19、抛撑 Cross bracing
用于脚手架侧面支撑，与脚手架外侧面斜交的杆件。
20、脚手架高度 scaffold height
自立杆底座下皮至架顶栏杆上皮之间的垂直距离。
21、脚手架长度 scaffold length
脚手架纵向两端立杆外皮间的水平距离。
22、脚手架宽度 scaffold width
脚手架横向两端立杆外皮之间的水平距离，单排脚手架为外立杆外皮至墙面的距离。
23、步距 lift height
上下水平杆轴线间的距离。
24、立杆纵（跨）距 longitudinal spacing of upright tube
脚手架纵向相邻立杆之间的轴线距离。
25、立杆横距 transverse spacing of upright tube
脚手架横向相邻立杆之间的轴线距离，单排脚手架为外立杆轴线至墙面的距离。
26、主节点 main node
立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点。
