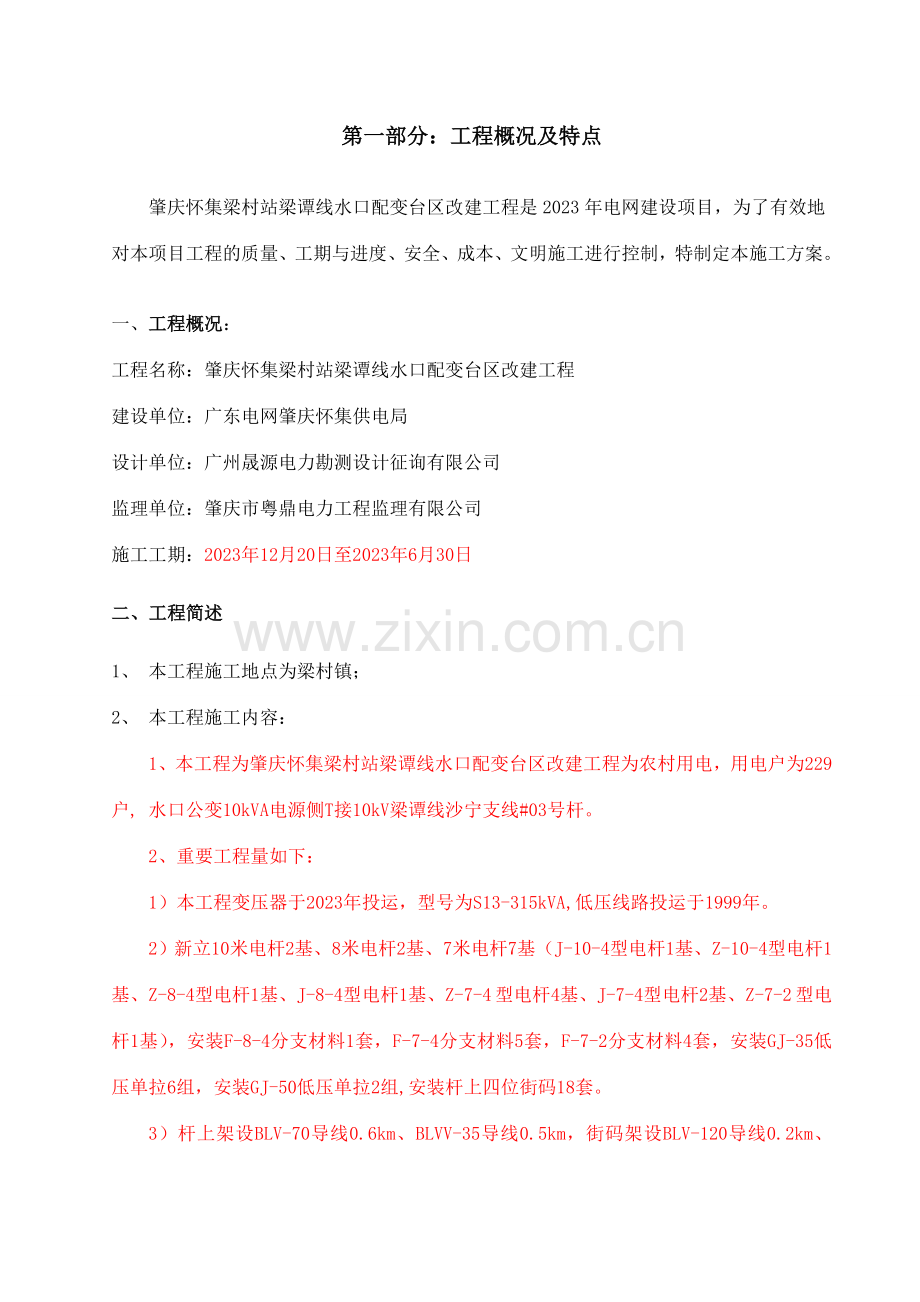

第一部分：工程概况及特点肇庆怀集梁村站梁谭线水口配变台区改建工程是2023年电网建设项目，为了有效地对本项目工程的质量、工期与进度、安全、成本、文明施工进行控制，特制定本施工方案。一、 工程概况：工程名称：肇庆怀集梁村站梁谭线水口配变台区改建工程建设单位：广东电网肇庆怀集供电局设计单位：广州晟源电力勘测设计征询有限公司监理单位：肇庆市粤鼎电力工程监理有限公司施工工期：2023年12月20日至2023年6月30日二、工程简述1、 本工程施工地点为梁村镇；2、 本工程施工内容：1、本工程为肇庆怀集梁村站梁谭线水口配变台区改建工程为农村用电，用电户为229户, 水口公变10kVA电源侧T接10kV梁谭线沙宁支线#03号杆。2、重要工程量如下：1）本工程变压器于2023年投运，型号为S13-315kVA,低压线路投运于1999年。2）新立10米电杆2基、8米电杆2基、7米电杆7基（J-10-4型电杆1基、Z-10-4型电杆1基、Z-8-4型电杆1基、J-8-4型电杆1基、Z-7-4 型电杆4基、J-7-4型电杆2基、Z-7-2 型电杆1基），安装F-8-4分支材料1套，F-7-4分支材料5套，F-7-2分支材料4套，安装GJ-35低压单拉6组，安装GJ-50低压单拉2组,安装杆上四位街码18套。3）杆上架设BLV-70导线0.6km、BLVV-35导线0.5km，街码架设BLV-120导线0.2km、BLV-70导线1.3km、BLVV-35导线1.6km。4）安装400A低压熔断开关1套，安装FD-16/150防倒供电装置8只，安装四位直线街码90套、四位转角街码30套、二位直线街码45套、二位转角街码15套、更换单相表前材料30套(农村)，安装电表30只（本项目再运用），安装电表箱30只。3、拆除7米电杆8基(不可运用)，拆除BLV-35导线1.2km（不可运用）、BLV-16导线1.9km（不可运用），拆除单相表前材料30套（拟报废）、电表30只（本项目再运用）、电表箱30只（拟报废）。二、工程特点：工程位于农村，总体交通情况一般，人力运送困难。 第二部分：编制依据中国南方电网有限责任公司10kV500kV输变电及配电工程质量验收与评估标准第八册：配网工程配网工程强制性标准强制性条文电力建设安全施工管理规定电力生产安全工作规定环境控制与安全措施广东电网公司基建一体化管理配网示范工程精细化设计施工工艺标准电网建设施工作业指导书配网部分电力建设施工及验收规范电气装置安装工程35kV及以下架空电力线路施工及验收规范城市中低压配网改造技术导则66kV及以下架空电力线路设计规范GB50061-9710kV及以下架空配电线路设计技术规程（DLT 5220-2023）架空送电线路杆塔结构设计技术规定SDGJ 94-90中国南方电网有限责任公司基建工程质量控制作业标准（WHS）（以下简作“WHS质控标准”）广东电网公司电网建设“安全、优质、文明”样板工程评选办法（以下简作“创优评选办法”）设计图纸及设计说明施工招、投标文献，工程施工承包协议与工程建设有关的标准规范，网、省公司及属地局有关配网工程管理规定。第三部分：施工现场组织机构3.1、施工组织机构：为了有效地对本项目工程的质量、工期与进度、安全、成本、文明施工进行控制，公司配置了精干高效的工程项目经理部，项目经理、项目负责人员具有较高的政治素质，拥有丰富的施工经验，具有很强的决策能力、组织能力、指挥能力、应变能力等经营管理能力，并为有充沛的精力及旺盛的意志，保证对本工程全面、全过程负责。现场组织机构关系图： 项 目 经 理：何红丹项 目 总 工：张卫国安全负责人：成雄现场负责人：罗文 施工班长：王国珍现场安全员：黎文华施工班组成员：陈乐平、刘以柱、郑朝华、张水相等 图2-1 现场组织机构关系图 32、有关人员岗位职责1、现场负责人：全面负责现场的施工安全及技术工作，执行国家有关技术规程规范，组织各施工班组的安全技术交底，主持解决本工程中的相关施工技术问题。2、现场技术员：负责现场施工的技术问题及相关方面的协调工作，协助施工负责人完毕相关施工方案的编制，在现场指导施工员进行施工。3、现场安全员：具体负责施工现场的安全工作，严格按照国家制定的规章制度进行施工，组织各施工班组的安全学习和文明施工。4、施工班长：负责施工过程中的具体工作，对施工细节以及施工中的设计问题严格把关，同时也对施工人员的安全以及工程的安全顺利地进行认真负责，是施工现场的具体负责人。第四部分：施工措施一、组织措施1、施工人员准备所有参与施工的工作负责人和工作签发人通过肇庆供电局2023年外施工修造单位工 作票“两种人”考试合格。 所有参与施工的人员通过公司组织的安全技术交底及培训，且考试合格。所有管理人员和特种作业人员必须持有国家或行业颁发的有效合格证书并与工种岗位相应的资格证书。所有参与施工的人员已购买意外保险，身体体检合格。2、施工工器具准备2.1安全用品重要工具配置表序号工具名称型号规格单位数量检查情况1安全带付6合格2脚扣付4合格3验电笔10kV支2合格4接地线10kV付4合格5绝缘鞋25kV双2合格6绝缘手套10kV双2合格7对讲机只4合格8围网遮栏套5合格9施工标示牌套1合格10竹梯副6合格2.2机械用品重要工具配置表序号工具名称型号规格单位数量检查情况1钢丝绳条3合格2工作绳条3合格3绞磨机3T台1合格4放线滑轮2T个10合格5锄头把5合格6铁铲把4合格7紧线器1.5T、2T把2合格8电焊机台1合格9断线钳1050把2合格10大锤把2合格11拖杆炮车台1合格12角铁桩个10合格13经纬仪台1合格14钢卷尺把1合格15皮卷尺把1合格16液压钳YYQ-300把2合格17手板葫芦1.5T只2合格18链条葫芦3.2T只1合格19小扒杆付1合格2010kV小扒杆付1合格21柴油电焊机台1合格22切割机J3G-400台1合格23打孔机台1合格24冲击钻2826台2合格25铁线夹50-70个2合格3、交通工具准备序号名称型号单位数量检查情况1工程车台2合格4、材料准备 重要材料、设备在2023年12月19日前检查 合格并准备就绪。5、 工作票制度所有进场施工前天天相应工作内容办理工作票，填写作业票。1、填用线路第二种工作票的工作为：（1）带电线路杆塔上的工作；（2）在运营中的配电设备上的工作。2、填用线路第一种工作票的工作为：（1）在停电的线路或同杆（塔）架设多回路线路中的部分停电线路上的工作；（2）在所有或部分停电的配电设备上的工作；二、工程施工的技术措施（一）、架空线路1、复测：为了防止原设计勘测所定的桩位，受外力影响发生位移、偏差或丢失而导致施工错误。因此在施工前必须对线路的塔位桩及杆塔档距进行一次全面复测。线路复测的方法及规定如下：直线杆桩位复测： 线路复测要以直线桩作为测量基点，用正倒镜分中法来检查杆位中心桩。有误差时，当以两相邻直线桩为基准，允许横线路方向偏移不大于50mm。转角杆桩位复测： 线路转角的角度值应用测回法进行测量，测得的角度值应满足与原设计值之差不大于130， 实测角度值与设计角度值不相符时，应查明因素。若的确证明角度误差不是相邻桩位有误差导致的，则应做好记录，报技术部门协同设计单位妥善解决。档距和标高的复测：档距的误差规定应不大于设计档距的1% ； 标高复测时应对下列几处地形标高进行重点复测：地形变化较大，导线对地距离有也许不够的地形凸起点的标高；杆塔位间被跨越物(如公路、电力线等)的标高。 特别强调：复测时如碰到不通视区段要重点复测，当有房屋等不能拆除的障碍物时，可用做辅助三角形的方法绕过障碍物，定出对的的桩位。2、基础施工1、土石方开挖2.1 本工程土方开挖及回填以人工开挖，电杆深度为杆高1/6。2.2 拉线坑：低压拉盘为0.3*0.6米，坑深为1.5米。2.3回填注意：对多余泥土应清除搬走；回填时，应均匀掺土夯实；回填一般土壤时，防沉层高出地面300-500。为做到文明施工，保证道路通畅，挖出的土方力争及时回填或就近进行场地平整，如条件不允许，可集中堆放在场区指定地点。为减少施工场地的矛盾及道路交通的困难，妨碍交通的沟管线应提前开工及竣工，为主体工程施工发明便利条件。为避免反复开挖，减少施工互相干扰，应统筹安排，统一规划，一次开挖，多相施工，自下而上，循环安排。回填工作应及时、认真，采用机械或人工分层夯实，及时检查，达成设计规定的密实度。基坑开挖好以后，立即报设计单位和监理单位进行查验，电杆坑，拉线坑的保护坡不小于2.5米，拉线坑，拉棒与对地夹角成45度，拉线盘上面与拉棒垂直，查验合格后，再进行下一步工作。在基础开挖过程中，如发现地质状况与设计地质不同时，或发掘出化石、古币等文物时，则立即停止施工，并报告本地文物部门妥善解决。3、混凝土电杆组立本线路10米以上混凝土杆采用单抱杆吊立，7-8米混泥土电杆采用人工立杆。A、 10米以上混凝土杆组方法：在混凝土杆上安装横担和2条临时拉线，吊点选 择在电杆重心偏杆顶1.5米左右易控制电直垂直入坑，扒杆采用四方固定后，才吊电杆，为减少牵引力，采用滑轮组一方式，挂好吊绳，起动抱杆起吊混凝土杆，当混凝土杆离地面0.5米时停止起吊进行振动，检查各受力系统是否正常。各受力系统正常缓慢起吊，当杆根接近坑口时，用大绳拉住杆根，使杆根缓慢摆向坑中，边回填，边采用木棒捣实回填土，电杆回填好后方可拆除扒杆，回填土填好且检查杆根牢固之前严禁登杆作业。C、7-8米混泥土电杆采用人工立杆方法：人工立杆准备：粗绳三根、牢固的竹梯二把，最少七个人，事先挖好电杆坑、开好马道并成45坡度，电杆底部靠近坑并放入马道，三根绳子绑扎在杆的2/3处，人齐心升电杆顶，升至60，用牢固的竹梯支撑，立杆前方四个人分二组拉绳子，同时二个人扶竹梯跟着顶，各方受力点要均匀，等杆立好，三方绳固定，调正电杆后再回填土。4、人力运送电杆1) 人力运送的道路应事先清除障碍物；山区抬运笨重物件或钢筋混凝土 电杆的道路，其宽度不宜小于1.2m，坡度不宜大于14。2) 重大物件不得直接用肩扛运；抬运时应设一人指挥，步调一致、同起 同落。3) 运送用的工器具应牢固可靠，每次使用前应进行认真检查。4) 电杆绑扎牢固，时刻注意电杆有无脱落、松动、滑动等异常现象。运杆过程中，运杆人员要高度注意及时发现路前路后及两侧也许发生的事故（行人忽然横穿马路，机动车忽然转弯等异常现象）。5、拉线金具安装（1) 拉线制作大部分工序在地面上完毕，以减少高空作业。（2) 钢绞线剪断前应先绑扎好，避免剪断过程中出现散股，剪断的钢绞线应及时贴上标签，注明使用杆号、安装位置及长度。（3） 钢绞线尾线应在线夹舌板的凸肚侧，并在舌板回转部分吻合良好，不应有空隙及散股现象。（4） 拉线回尾应用镀锌铁线绑扎牢固，用普通铁线时必须做好防锈解决。（5）一般拉线应采用专用的拉线抱箍，不得用其它抱箍代替。（6）拉线抱箍一般装设在相应的横担中心线下方100mm处。（7）拉线的收紧要用紧线器进行。（8）拉线收紧后，UT型线夹螺栓需留2/3螺杆丝扣作为日后调整拉线用。6、导线架设（1）放线滑轮悬挂A、直线塔上悬垂放线滑轮悬挂一般与悬垂绝缘串一起吊装。悬垂绝缘子串及放线滑轮吊装前应作下列检查：B、悬垂绝缘子串及金具的组装符合设计图纸规定。C、放线滑轮与绝缘子串连接方式可靠、对的。D、绝缘子碗头、球头与弹簧销之间的间隙配合适当。E、 采用合成绝缘子串的应同时安装出线操作梯，以防合成绝缘子串受损。F、 耐张塔转角小于30度时，每相导线横担端部悬挂一个放线滑轮；转角大于30度时，每相导线悬挂两个放线滑轮。耐张塔的放线滑轮，为防止受力后跳槽，应采用预倾斜措施，并随时调整倾斜角度，使导引绳、牵引绳、导线的方向基本垂直于滑轮轮轴。（2）导线展放A、本线路导线采用人工展放，绞磨机牵张。展放牵引绳，开始时应慢速牵引。待系统运转正常后，方可全速牵引，其速度应控制在4070m/min。B、当放线段内的牵引绳展放到位后停止牵引，用卡线器将牵引绳的前后端锚固在地锚上。C、 导线放线准备妥当且牵放系统连接好后，拆除牵引绳上的卡线器，并在牵引机前的牵引绳上安装钢质接地滑车，进行导线展放工作。D、导线调平后，牵引机逐步增大牵引力和速度。牵引力的增值一次不宜大于5kN，避免增幅过大引发冲击力。牵引速度开始时宜控制在50m/min，运转正常后，控制牵引速度在60120m/min。E、当牵引走板接近转角塔的放线滑轮时，应减缓牵引速度，并注意按转角塔监视人员的规定，调整导线放线张力，使牵引板的倾斜度与放线滑轮倾斜度相同。牵引板通过滑车后，即可恢复正常牵引速度及正常牵引速度及正常放线张力。F、当导线盘上的导线剩下最后一层时，应减慢牵引速度；当盘上导线剩下35圈时，应停止牵引，倒出盘上余线，卸下空盘，装上新盘导线，两端头做临时连接后将余线盘入线盘，继续牵引展放导线。G、导线展放到位后，放线段的两端导线临时收紧连接于地锚上，以保持导线对地面有一定的安全距离。分裂导线临锚时各子导线间应互相错开位置以防导线之间发生鞭击受损。（3）紧线A、紧线一般顺序:先紧中相线，后紧边相线。7、低压线路架设相应措施（1）进行低压线路架设前，会同本地供电所农电管理员及本地村领导了解本地用电情况及房屋情况，摸清情况后再与设计图核对，是否与设计图纸有较大出入，拟定线路走向，尽量减少供电半径和避免迂回供电情况。（2）根据居民用户数、电量、未来5年内也许增长的负荷拟定线径大小，避免新架设线路导线满负荷运营或浪费等情况。（3）低压线路沿墙上街码敷设通过居民窗台下沿或离窗户距离过近时，导线必须穿绝缘管敷设。（4）低压导线与建筑物有关部分的距离不应小于列数值。a.与导线下方窗户的垂直距离0.3m。b.与导线上方阳台或窗户的垂直距离0.8m。c.与阳台或窗户的水平距离0.75m。d.与墙壁、构架的距离0.05m。e.考虑线路与建筑物的安全距离，要避免此后建筑的装饰装修成为障碍物。（5）低压线路与弱电线路的交叉跨越，一般导线架设在弱电线路上方，交叉距离不应小于下列数值：a.导线在弱电线路上方0.6m。b.导线在弱电线路下方0.3m，如不能满足上述规定，应采用隔离措施。c.导线与一级弱线路交叉角应大于45度，与二级弱电线路交叉角应大于30度。8、安装防倒拱装置(1)拟定安装位置：1kV及以下低压绝缘配电线路在联络开关两侧、分支杆、耐张杆接头处及有也许反送电的分支线点（或有安装三相动力表的分支线）的导线上应设立停电工作接地点，即安装防倒供电装置。（2）安装流程：a、剥开绝缘层约70-75mm。b、绕包护缆导电铂。c、在两绝缘层端用胶带绕包5-8层。d、装上防触电绝缘保护罩。 9、拆除 1、登杆撤除旧导线前应采用临时加固措施，严禁用忽然剪断导线的办法撤线，无关人员应站在倒杆距离之外。 2、导线一线一铺，只允许一根一根地将拉力放松后拆除。 3、导地线落下后必须拆除时，必须由负责拆除工作的负责人统一指挥，并需有安全员现场进行监督；放倒前要确认所有施工人员在安全位置，现场无行人等外来人员。 4、把拆除的导线应由专人负责把导线统一回收放在指定的位置。三、配网工程施工作业指导及工艺控制要点 1、施工作业指导1.110kV导线架设流程如下：开 始牵引绳及导线展放导线连接导线紧线挂线跨越架搭设放线滑车悬挂牵、张场地布置导引绳展放质量检查解决至符合规定填写施工记录完毕否是否发现异常是1.2 、0.4kV线路工程作业流程所有工序均按作业流程操作，作业指导参照中国南方电网有限责任公司电网建设施工作业指导书 第 8 部分：配网工程。2、施工工艺要点2.1混泥土电杆基础工程施工工艺要点(1) 混泥土电杆基础深度、顺线路偏移量符合设计规定； (2) 杆基础坑底夯实、平整。(3) 回填注意：对多余泥土应清除搬走；回填时，应均匀掺土夯实；回填一般土壤时，防沉层高出地面300-500MM。2.2混凝土电杆组立施工工艺要点（1）抱杆高度一般取电杆重心高度加23m或根据吊点跨度和上下长度适当增长裕度来考虑。（2）抱杆受力拉线距杆坑中心距离可取电杆高度的1.21.5倍。（3）抱杆的根开应根据电杆质量与抱杆高度来拟定，一般实践经验在23m范围内。（4）当土质较差时，抱杆脚需绑扎横道木、底部加铺垫木，以防止抱杆在起吊受力过程中下沉或滑位。（5）抱杆立杆过程中规定缓慢均匀牵引，电杆起吊过程中不能碰压抱杆。（6）电杆距地0.5m左右时，应暂停起吊，全面检查受力拉线情况及地锚是否牢固。（7）电杆竖立起坑时，特别应注意抱杆拉线受力情况，并须缓慢放松牵引绳，切忌忽然松放而冲击抱杆。（8）统一指挥、统一信号。2.3横担及金具安装施工工艺要点2.3.1 螺杆与铁构件（1）螺杆应与铁构件面垂直，螺头平面与构件间不应有间隙。（2）螺栓紧好后，螺杆丝扣露出的长度，单螺母不应少于两个螺距；双螺母可与螺母相平。（3）螺栓每端垫圈不应超过2个。2.3.2 检查碗头、球头与弹簧销子之间的间隙，在安装好弹簧销子的情况下球头不得自碗头中脱出，验收前清除瓷(玻璃)表面的泥垢。（1）金具上所用的闭口销的直径必须与孔径配合，且弹力适度.严禁用线材或其它材料代替闭口销、开口销。悬式绝缘子上的销子一律向下穿。（2）绝缘子串在顺线方向和垂直线路方向均转动灵活。（3）金具的镀锌层有局部碰损、剥落或缺锌,除锈后补刷防锈漆。2.4、拉线金具安装（1）拉线棒与拉线盘垂直，连接处采用双螺母，其外露地面部分的长度为500700mm。（2）UT型线夹螺杆露扣，并有不小于1/2 螺杆丝扣长度可供调紧，调整后，UT 线夹双螺母并紧。（3）楔形线夹固定安装时，线夹舌板与拉线紧密，凸肚在尾线侧，无滑动现象。线夹露出的尾线长度为300mm500mm，尾线回头后与本线扎牢。扎线采用直径不大于3.2mm的镀锌铁线绑扎固定。2.5、放线10kV放线（1）放线及牵引场地布置要考虑牵引机能布置在线路中心线上，场地两侧相邻杆允许作紧线及过轮临锚操作。（2） 牵引机顺线路出口方向与邻塔放线滑车的仰角15，俯角5。（3） 放线过程中,对展放的导线应认真进行外观检查。对于制造厂在线上设有的损伤或断头标志的地方,要妥善解决。（4）放线滑车使用前应检查并保证其转动灵活。轮槽尺寸及所用的材料与导线 相适应, 保证导线通过时不受损伤。其滑车轮槽底部的轮径与所放电线直径之比不宜小于15。 0.4kV导线放线（1）进行低压线路架设前，会同本地供电所农电管理员及本地村领导了解本地用电情况及房屋情况，摸清情况后再与设计图核对，是否与设计图纸有较大出入，拟定线路走向，尽量减少供电半径和避免迂回供电情况。（2）根据居民用户数、电量、未来5年内也许增长的负荷拟定线径大小，避免新架设线路导线满负荷运营或浪费等情况。（3）低压线路沿墙上街码敷设通过居民窗台下沿或离窗户距离过近时，导线必须穿绝缘管敷设。（4）低压导线与建筑物有关部分的距离不应小于列数值。a.与导线下方窗户的垂直距离0.3m。b.与导线上方阳台或窗户的垂直距离0.8m。c.与阳台或窗户的水平距离0.75m。d.与墙壁、构架的距离0.05m。e.考虑线路与建筑物的安全距离，要避免此后建筑的装饰装修成为障碍物。（5）低压线路与弱电线路的交叉跨越，一般导线架设在弱电线路上方，交叉距离不应小于下列数值：a.导线在弱电线路上方0.6m。b.导线在弱电线路下方0.3m，如不能满足上述规定，应采用隔离措施。c.导线与一级弱线路交叉角应大于45度，与二级弱电线路交叉角应大于30度。四、工程施工的安全措施1、建立以项目经理为第一安全负责人，班组负责人及安全员组成的本工程安全保证体系，按照安全施工协议，以输变电工程达标投产考核评估标准、电力建设安全施工管理规定等为依据制订本工程安全管理办法；贯彻各级安全责任制度，做到层层抓安全，人人管安全，安全责任和风险全员承担，全面实现安全生产管理目的。2、坚持安全第一。以质量为主线，以安全为保证，在保证安全和质量的前提下求进度。3、工程开工前，进场的所有工器具和设备必须通过实验合格和维修保养。4、项目负责人部必须采用必要措施，保证职工的身体健康和安全，向职工提供必要的福利卫生条件。5、专职安全员负责平常安全检查，参与施工班组每周安全日活动。6、施工过程中，应遵守项目法人制订的安全管理办法和就承包、分包、劳务等协议制订的安全管理细则。建立健全本工程的各项安全制度，重要内容如下：A、安全管理职责：规定安全保证体系的各部门、管理人员及其它相关人员的职责、权利和义务，具体参照公司安全生产管理制度。安全教育培训制度，严格执行人力资源控制程序，所有施工人员必须参与安规学习并考试合格；特殊工程施工人员还必须进行特殊工程培训，持证上岗。对违反安全规章制度者，将进行处罚，并由公司质安部组织重新学习并考试合格后方可上岗工作。B、安全例会检查：工程部每月一次安全例会，总结上月安全工作，布置下月安全计划，提出改正措施，并作好记录。施工队天天召开班前班后会，施工队长负责作会议记录。C、安全奖惩制度：对习惯性违章者，进行现场执罚，对发生重大事故责任者，按规定给予严重惩处。D、安全风险抵押制度：建立安全风险机制，实现安全风险全员承担，对安全施工无事故的，双倍奖励；发生安全事故的，没收抵押并加倍处罚。E、交通安全管理制度：加强行车安全教育。遵守交通法规，勤于检查车辆各种性能，谨慎驾驶。F、工作票制度：严格执行南方电网公司的电气工作票技术规范并根据现场情况，有针对性做好安全措施。G、 队（班）会制度：各队必须保证每周有两小时的安全活动时间，总结一周来的安全工作，分析有无事故隐患，制定下周安全工作须采用的措施。根据工作内容有针对性的提出安全措施。消灭事故隐患，保证安全施工。H、开工前，综合部必须采用必要措施，保证职工的身体健康和安全，在施工前后，对施工人员进行精神状态检查，特别是高空作业人员，在整个施工期间，要配备必需的药品。I、各工序和特殊作业以及重要跨越施工作业必须编制施工方案和安全技术措施，并经项目经理批准，报监理部门。施工前要认真进行技术交底，施工时要严格按施工方案和技术措施施工，保障施工安全。J、加强班组建设和管理，班组实行安全活动日制度和站班会制度，每周每班不少于2小时的安全学习和活动时间；安全日做到有内容、有目的、有记录；队长应会同安全员每周对施工作业场合、工具房等作一次全面检查。K、加强技工、民工的安全教育和管理工作，必须将技工、民工纳入公司管理范围，必须参与技术交底，安全学习和考试，参与安全日活动和班会。L、严格执行应急准备和响应控制程序，成立应急情况领导小组，加强消防、防毒、防触电等管理工作；对易燃易爆物品要按规定存放，设专人登记、看守保管，按规定定期检查。M、停电架线转接时，编写好停电施工方案并由相关主管部门审批，严格做好相应的安全措施。7、 文明施工考核、管理办法（1） 建立健全文明施工管理制度和实行办法，项目经理亲自抓文明施工。（2） 会同甲方及监理工程师对本工程的文明施工情况进行经常性检查和监督，发现问题及时解决。（3）运用基建项目安全文明施工检查评价标准表式（2023年版）自工程开工至竣工验收完毕期间开展检查评价工作；各检查评价单位（机构）可根据项目现场实际情况，随机抽取检查表格对项目进行检查评价。检查表的抽取基本原则：根据现场已开展的施工作业、投入的人力和施工机械（具）抽取相应表单进行检查评价。（4）项目安全检查评价得分（即合格率）反映项目安全过程绩效和安全结果绩效。8、5S管理内容（1）5S的管理定位： 5S管理是一种先进的、国际通用的现场管理方法和工具。涉及整理、整顿、清扫、清洁和素养。（2）5S的重要作用：在于提高现场最基础的管理。 （3）5S的主线目的：是让员工养成自然而然地遵章守纪的行为习惯，实现员工的自主管理。（4）公司基建5S管理的落脚点：安全生产风险管理体系（2023年版）的第4单元“作业环境”。9、施工现场安全“四步法”南方电网推行“作业指导书风险分析（特别现场差异化分析）安全作业票站班会”的施工现场“四步法”，形成施工作业文化。“四步法”具体环节及内容：第五部分：施工计划及注意事项1、停电工作1) 停电前办理好相关的停电手续2) 停电后在相关杆塔处分别验电并装设临时三相接地线3) 在验电和装设接地线的过程中应设专人监护4) 挂接地线时先接入接地端后挂导线端，拆除时顺序与其相反，接地角钢插入地面的深度不能低于600mm。停电施工结束应认真核对工作票及接地的装设现场，拆除所有安全措施，保证施工人员所有下杆和离开工作现场才干报告工作结束。5）停电施工结束应认真核对工作票及接地的装设现场，拆除所有安全措施，保证施工人员所有下杆和离开工作现场才干报告工作结束。本项目停电转接前编写相应的停电施工方案，停电时间由供电局电力调试中心批准，停电转接工作按批准的停电施工方案进行。2、施工计划及注意事项A 组立电杆计划时间1、立杆时间为2023年12月28日至2023年 1 月20日。2、电杆组立采用人字铁扒杆作为立杆工具。水田中土质松软，泥水较多，注意扒杆腿部的牢固。采用防止扒杆倾或倒扒杆的措施：控制放绳的工作人员应是有经验的技术人员，放绳方向应对的，不得绑扎在活树上。采用扒杆下沉措施：扒杆腿底部用厚木板平整的垫在松软的泥土上，防止扒杆在起立电杆时受力下沉。3、电杆组立好后应及时回填并调校好，拟定电杆牢固后上杆作业人员方可上杆。4、上杆作业人员一定要系好保护带及双保险绳，对的佩戴安全帽，上下工器具用绳索传递。B台架安装计划时间1、本次台架安装因考滤停电施工及运用原变压器，因此台架安装时间暂定为2023年1月12日，变压器安装在计划启动之日。2、认真对照台架安装图纸，注意横担与横担之间的安装距离，上杆作业人员对的佩戴安全帽、双保险绳，上下物体用绳索传递，地勤人员防止高空坠物。3、变压器器安装过程中注意保护变压器桩头，运用手动葫芦起吊，葫芦起重能力应大于被吊物重量。4、台架施工工艺严格按广东电网公司基建一体化管理配网示范工程精细化设计施工工艺标准(2023年版)实行。C、低压线展放1、低压线展放时间为2023年1月21日至2023年 2 月15日。2、放线过程中跨越应搭设跨越架，做好保护措施，避免低压线自身的损伤。3、巷线施工注意新线与旧线之间的安全距离，不得摩擦，必要时停电施工。4、楼梯上面工作要有专人扶梯、专人监护。5、运用冲击钻打街码，所使用的电源线一定要带有漏电保护装置。6、紧线过程中，对转角街码要有专人看守，保证四线弧垂平衡。D 停电转接停电转接计划时间为2023年 2月 20 日，具体停电时间见经审核批准的停电施工方案。第六部份 质量管理6.1质量管理目的满足国家施工验收规范，优良工程标准，达标投产。保证施工期间不发生质量事故，工程移交零缺陷率。6.2质量技术措施6.2.1 质量管理组织机构重要职责1.质量管理部门的重要职责：项目总负责人规定全体员工切实履行公司质量手册、程序文献、质量职责汇编等文献中明确规定的相应岗位的质量职责。针对本工程项目组织体系构成，具体明确如下：2.项目负责人质量职责（1）按照公司质量方针和目的，制订质量计划，全面贯彻质量管理资源配备，提高质量保证能力，保证公司质量方针目的的实现。（2）及时掌握管理和现场质量动态，对存在和潜在的质量问题规定安质部 （3）采用纠正和防止措施，行使指挥、否决权。定期组织工程质量考核，实行质量奖惩制度。3.项目技术负责人质量职责（1）全面负责组织和实行本项目工程的质量管理，保证本项目工程质量体系按ISO09001的标准正常运营。（2）组织编制并审核本项目工程的施工组织设计、安装技术措施和调试方案，必要时召开技术方案讨论会。(3)积极配合、贯彻本项目工程的投产达标工作。4.施工负责人、质量监督职责全面负责实行本工程项目的现场质量管理和质量控制，具体编制本工程项目的质量计划：负责对工程关键工序和隐蔽工程验收把关，配合监理工程师进行签证工作；会同监理工程师做好设备开箱检查和材料的进货检查，并作好原始记录和签证；组织项目工程内部小三级验收，配合项目法人组织的竣工验收；负责整改、消缺、复查工作。具体配合项目工程的投产达标工作。5.施工队长质量职责对施工队长所承担的工程项目施工任务的质量向项目经理和项目总工程师负责，是本班工程项目施工质量的第一负责人；全面负责策划本班在工程项目施工安装中的质量管理，组织实行中间和竣工验收的消缺整理和验证工作及工程达标投产考核的准备工作。6.施工班专职质检员质量职责全面负责本班施工现场的质量记录的填写；配合并参与中间验收和竣工验收，并负责实行整改消缺及验证工作。7.施工现场作业班组及作业人员质量职责严格按公司质量体系文献、规程规范和工程项目质量保证措施进行施工作业；按班“三交”的分工安排持证上岗，对本班组和本道工序的施工质量进行自检，对上一个班组和上道工序的施工质量进行互检，及时真实地填好施工记录和施工工序检查卡，做好消缺整改记录，并及时见证。6.2.2 质量管理的措施1.建立工程质量保证体系，项目负责人为工程质量的第一负责人，对工程质量全面负责，经常检查和监督质量体系的正常有效运营。公司质保部派质保技术负责人对质保体系的运营进行监督、检查、协调、考核和奖惩。2.做好通讯、交通工作，以使业主、监理工程师的指令和质量文献贯彻贯彻施工中。3.在施工过程中，坚持“用户至上，信守协议；质量为本，连续改善；创建一流电建公司”的质量方针。为用户做好各项服务，保证用户和监理工程师的质量规定和意见，可以及时贯彻贯彻。在工程竣工后，保修期内属保修范围的工程量及时免费保修。4.对所有自购的原材料、物资设备一方面按物项控制管理和采购控制管理对供方的资质、生产能力、质量体系、产品质量等评价后，选定合格的分承包方，再采购。各合格分承包方的名单必须在文献或资料中明确规定。所有自购原材料、物资、设备均应符合设计规定，国家标准和有关标准、规范规定的质量等级，使用前按有关规定和监理工程师的规定来选择，并抽样检查。在施工过程中，应按监理工程师的规定进行施工，随时在业主或监理工程师指定的地点对材料进行检查、实验和测量，并协助解决涉及交通工具、劳动力、测量仪器、仪表等必要资源。5.严格执行工程质量自检互检专检三级检查验收制度，加强工序质量控制，保证工程质量。对各级验收检查要认真检查记录，并列出“存在问题清单”，及时反馈到各施工队，施工队根据问题清单及时消缺，完毕后，立即反馈，申请下一级验收。三级质检完毕并消缺后，方可申请监理部门验收，并将检查记录及消缺情况向监理工程师报告。6.严格执行质量奖惩制度，将责、权、利相结合，将个人的经济利益与工程质量挂钩，做到重奖、重罚，奖罚分明。项目部将根据互检、专检及监理部门的检查验收情况，对照检查验收问题清单，对施工负责人员进行奖惩，并在各班组及施工队内开展工程质量大检查。7.对已竣工的分部分项工程，具有验收条件时，应提前告知监理工程师验收，并准备验收记录、自检记录、施工质量记录等各种资料。监理工程师验收合格并签证后，方可进行下一工序施工。8.制定防止措施和成品保护措施并实行，对隐蔽工程等停点进行验收。(1)隐蔽工程是指工程项目建设过程中，某一道工序所完毕的工程实物，被后一工序形成的工程实物所隐蔽，并且不可逆向作业的工程。例如，直埋电缆敷设工程施工中，电缆将被土所覆盖，前者即是隐蔽工程。由于隐蔽工程被后续工序隐蔽后，其施工质量就很难检查及认定，所以在工程具有隐蔽条件或达成专用条款约定的中间验收部位时，施工单位进行自检，并在隐蔽或中间验收前48h以书面形式告知建设单位、监理单位和建设工程质量监督机构进行验收。告知内容涉及：隐蔽和中间验收的内容、验收时间和地点。(2)通过验收，假如工程质量符合标准、规范和设计图纸规定，相关人员应在验收记录上签字确认，施工可以进行下道工序。假如验收不合格，施工单位在监理工程师限定的时间内修改重新验收。9.配合监理工程师对工程阶段性验评，做好WHS等，并提供必要的工器具和所有施工记录及资料。10.质量验收应在施工单位自行质量检查合格的基础上，由参与工程项目建设的有关单位共同对工程施工质量进行抽样复验，对质量合格与否做出书面确认。涉及分项、分部、单位工程质量验收和隐蔽工程质量验收。（1）分项、分部、单位工程的质量验收，应按照所划分的分项工程、分部工程、单位工程依次进行。(2)质量验收合格后，施工单位应及时填写质量验收记录，相关人员进行签字确认。11.为使工程检查验收更好、更有效地发现问题的作用，根据施工规范、规定、设计图纸、业主和监理部门的文献和指令，编写检查验收质量标准，发到各验收人员中。12.工程竣工后，组织技术、质
