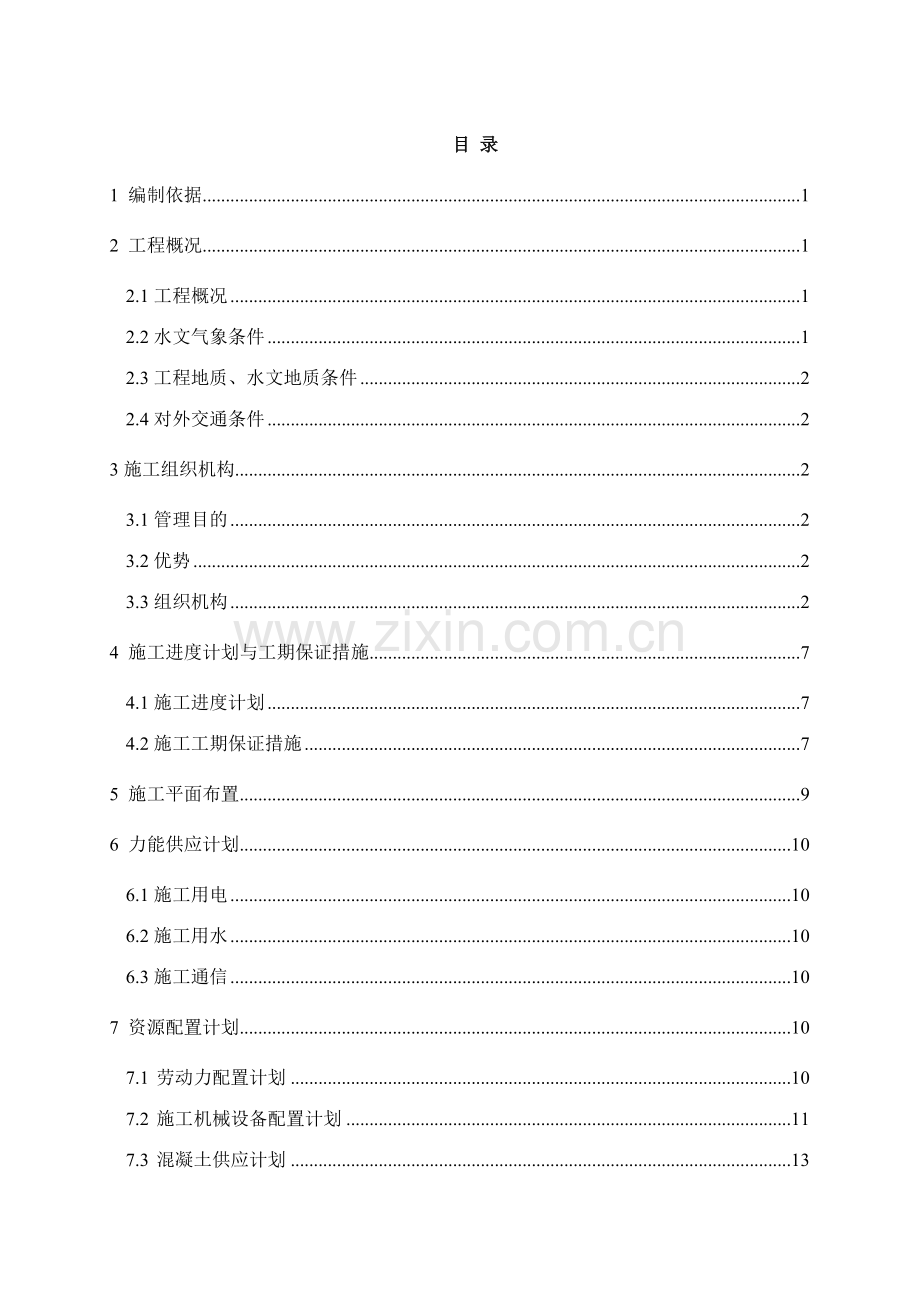

1、目 录1 编制依据12 工程概况12.1工程概况12.2水文气象条件12.3工程地质、水文地质条件22.4对外交通条件23施工组织机构23.1管理目的23.2优势23.3组织机构24 施工进度计划与工期保证措施74.1施工进度计划74.2施工工期保证措施75 施工平面布置96 力能供应计划106.1施工用电106.2施工用水106.3施工通信107 资源配置计划107.1 劳动力配置计划107.2 施工机械设备配置计划117.3 混凝土供应计划137.4 物资材料供应计划137.5材料检查与实验控制计划138 重要施工方案及保证措施168.1土石方工程168.2风机基础178.3箱变基础278

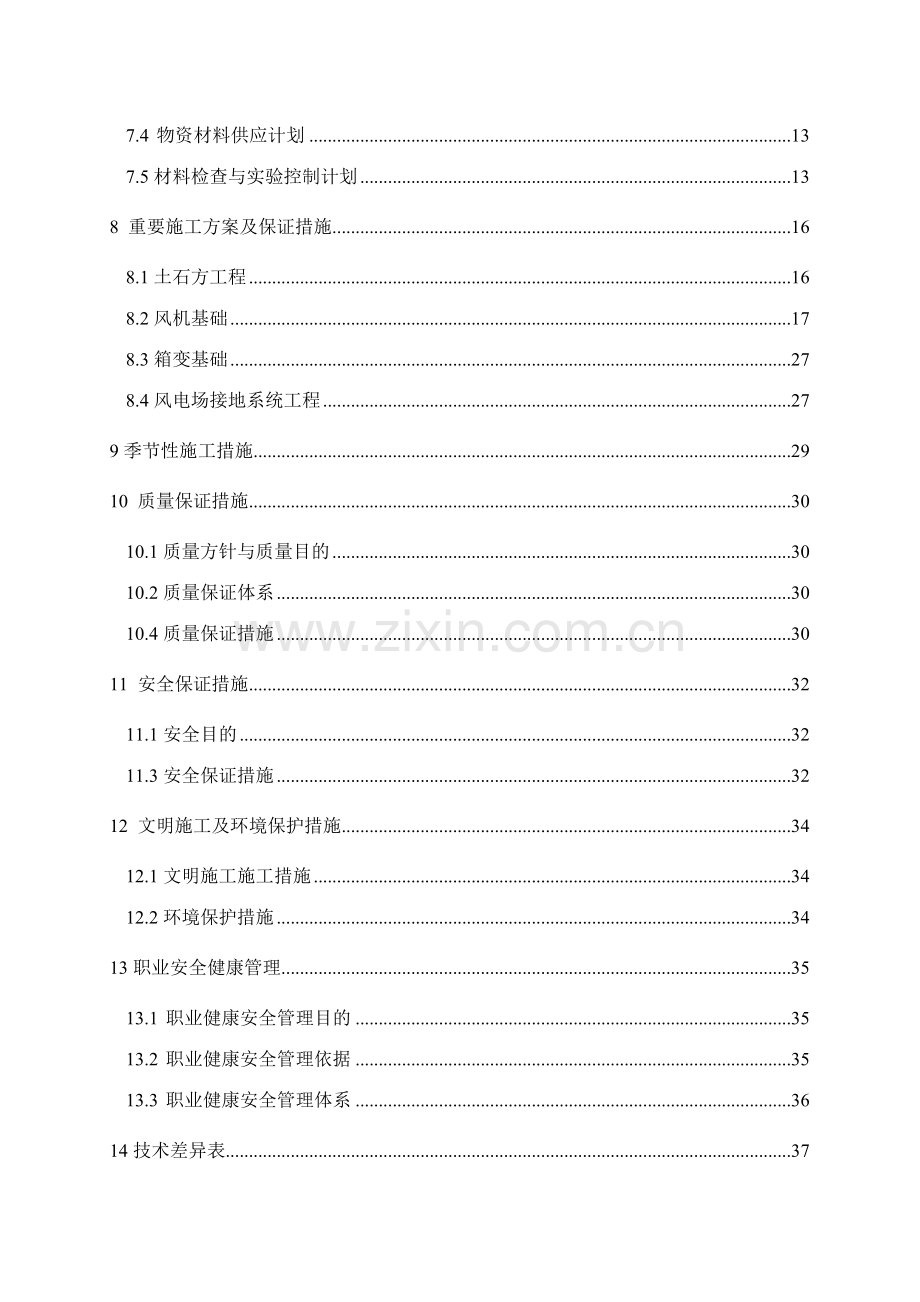

2、.4风电场接地系统工程279季节性施工措施2910 质量保证措施3010.1质量方针与质量目的3010.2质量保证体系3010.4质量保证措施3011 安全保证措施3211.1安全目的3211.3安全保证措施3212 文明施工及环境保护措施3412.1文明施工施工措施3412.2环境保护措施3413职业安全健康管理3513.1 职业健康安全管理目的3513.2 职业健康安全管理依据3513.3 职业健康安全管理体系3614技术差异表371 编制依据招标文献; 建筑地基基础工程施工质量验收规范(GB50202-2023);工程测量规范(GB50262023); 钢筋焊接及验收规程(JGJ18-2
3、023); 电力建设施工及验收技术规范(建筑工程篇、水工结构篇) (SDJ69-87、SDJ280-90); 混凝土结构工程施工质量验收规范(GB50204-2023) 混凝土强度检查评估标准(GBJ107-87);电气装置安装工程电缆线路施工及验收规范(GB5016892);建筑电气安装工程质量检查评估标准(GBJ303-88);电力建设安全施工管理规定;2 工程概况 2.1工程概况草山梁风电场位于陕西省靖边县宁条梁镇西南部10km 处的草山梁区域,为典型的黄土高原与荒漠草原过渡地带,场区内的海拔在16801760m 之间。风电场中心坐标为3727.85,E10821.115,场区地形开阔,
4、局部分布有宽缓冲沟,地表植被重要为防护林和耕地。场区地层以第四系松散堆积物为主,重要由风积状粉土夹粉质粘土层组成。风电场装机容量49.5MW,安装33台单机容量为1500kW的风电机组。本次投标工程量范围如下:1)风机基础:土方开挖和填筑,开挖边坡的支护(必要时),钢筋混凝土灌注桩,钢筋混凝土承台,预埋件埋设,混凝土散水。2)箱式变电站基础:土石方开挖和填筑,钢筋混凝土,预埋件埋设。3)4045m安装平台:场地平整。4)风电场接地系统工程:垂直接地极和水平接地极埋设。5)设备材料的卸车、二次搬运、保管、安装就位。2.2水文气象条件靖边县位于陕西省北部偏西、榆林市西南120 km处,地处毛乌素沙
5、漠南缘。全县属半干旱内陆性季风气候,四季变化明显,年平均气温8.7C,年平均降水量395mm,无霜期141天。2.3工程地质、水文地质条件场地地貌单元属荒漠草原边沿的黄土梁峁地带,场地内未见沙丘、滑坡、泥石流等不良地质作用,适宜建设风力电场。勘探深度内,场地地层由第四系全新统植物层()和第四系上更新统风积()黄土组成。勘察期间,各勘探点勘察深度内均未见地下水。可不考虑其对建筑物基础的影响。2.4对外交通条件靖边县地理位置优越,交通便利。榆靖高速、靖王高速、靖安高速、子靖高速均以建成通车,307国道、204省道、206省道贯穿县境。铁路交通不便。高速公路通过定边县城,施工区位于县城南部约28Km
6、,公路交通便利。3施工组织机构3.1管理目的假如我公司有幸中标,我们的管理目的是: 保证工程质量合格并符合达标投产和优质工程条件。 响应标书规定,拟2023年11月15日开工,2023年12月25日竣工,施工有效工期40个日历天。 严格按照设计图纸与相关规范标准施工。 施工区域安全文明施工和环境卫生应达成国家相关标准和公司安全文明施工标准。3.2优势公司实力雄厚,人才众多,技术实力强,施工经验丰富。3.3组织机构为保证工程质量和工期,我院拟决定选派具有现场施工管理经验和有较高专业技术水平的高级工程技术人员组建项目部。项目管理组织机构见图3.1,重要施工管理人员见表3.1,项目经理简历见表3.2
7、。项目总工工程技术部经营核算部物资设备部监控管理部钢 筋 队砼作业队材 料 组设 备 组质 检 组生 活 组安 保 组项目经理测 试 组项目副经理土 方 队安 装 队图3.1 项目管理组织结构图表3.1 重要施工管理人员名称姓名职称职务重要资历、经验及承担的项目总部1.项目总管徐拴海高级工程师总经理陕西府谷清水川电厂一期高边坡治理大唐略阳发电厂边坡挡护施工工程新建净化站护坡治理工程二标段工程凉水井煤矿原煤仓灌注桩工程兰州卷烟厂天水分厂烟淳化库桩基工程韩城二电水源地10kv线路线杆承台桩基2.其别人员陆兆阳高级工程师办公室主任兰小二级汽车专用公路高边坡治理土家湾隧道软基解决工程白兰高速公路软基解
8、决工程焦晋高速公路采空区治理工程现场1.项目经理汪成高级工程师西安高新开发区西部电子信息大厦灌桩工程韩城第二发电厂水源地供电线路电杆桩基工程兰州卷烟厂天水分厂片烟醇化库桩基工程大唐灞桥热电厂(2300MW)热电技改工程桩基施工大唐渭河电厂技改工程旋挖成孔灌注桩工程续表 表3.1 重要施工管理人员名称姓名职称职务重要资历、经验及承担的项目现场2.项目副经理孙社强 工程师煤科院1号楼桩基工程凉水井煤矿原煤仓钢筋混凝土灌注桩工程青海省省道S101线同德至大武段改建工程红土山段滑坡治理工程总承包秦晋家园911住宅楼基础工程施工3.项目总工程师刘天林研究员韩城第二发电厂水源地供电线路电杆桩基工程兰州卷烟
9、厂天水分厂片烟醇化库桩基工程大唐灞桥热电厂(2300MW)热电技改工程桩基施工陕西华电榆横煤电有限责任公司一期2600MW级机组工程桩基施工4.质量管理何坤工程师靖远第二发电有限公司新建净化站边坡治理青海省省道S101线同德至大武段改建红土山段滑坡治理工程总承包煤科院1号楼桩基工程5.材料管理王祥任工程师陕西府谷清水川电厂一期高边坡治理大唐灞桥热电厂(2300MW)热电技改工程桩基施工大唐渭河电厂技改工程旋挖成孔灌注桩工程6.计划管理周维钰高级工程师西安菊花园大厦边坡支护桩、旋喷、灌注桩工程西安高新开发区西部电子信息大厦灌桩工程兰州卷烟厂天水分厂片烟醇化库桩基工程大唐灞桥热电厂(2300MW)
10、热电技改工程桩基施工大唐渭河电厂技改工程旋挖成孔灌注桩工程7.安全管理王新峰工程师陕西府谷清水川电厂一期高边坡治理大唐灞桥热电厂(2300MW)热电技改工程桩基施工大唐渭河电厂技改工程旋挖成孔灌注桩工程8.施工管理王海军高级工程师陕西府谷清水川电厂一期高边坡治理大唐灞桥热电厂(2300MW)热电技改工程桩基施工大唐渭河电厂技改工程旋挖成孔灌注桩工程表3.2 项目经理简历姓 名汪成性 别男年 龄38职 务职 称高级工程师学 历本科参与工作时间1994年从事项目经理年限8项目经理级别一级已竣工程项目情况曾获国家部级以上荣誉奖励情况:建设单位项目名称建设规模开、竣工程日期工程质量西北电建四公司西安菊
11、花园大厦边坡支护桩、旋喷、灌注桩工程项目结算金额1286.8万元1997.051998.05合格西气东输管委会西安菊花园大厦边坡支护桩、旋喷、灌注桩工程项目结算金额586万元2023.082023.11合格西安市高科集团西安高新开发区西部电子信息大厦灌桩工程项目结算金额876万元2023.032023.07合格韩城第二发电厂韩城第二发电厂水源地供电线路电杆桩基工程项目结算金额550万元2023.032023.07优良甘肃建筑总公司天水烟厂项目部兰州卷烟厂天水分厂片烟醇化库桩基工程协议额600万元2023.82023.10合格大唐灞桥热电厂大唐灞桥热电厂(2300MW)热电技改工程桩基施工协议额
12、403万元2023.52023.6优良大唐渭河电厂大唐渭河电厂技改工程冷却塔区域旋挖成孔灌注桩工程协议额1568万元2023.72023.11优良项目经理、项目副经理、项目总工及各部门的职责如下: 项目经理 对项目范围内工程的进度、质量、安全、成本和场容等进行监督管理、考核验收、全面负责。 组织实行安全生产和保证质量措施。 根据公司年(季)度施工生产计划,组织编制季(月)度涉及劳动力、材料和机械设备的使用计划。据此与有关部门签订供需协议,并严格履行。 科学组织和管理进入项目工地的人、财、物资源,协调各部门之间的关系,做好人力、物力和机械设备的调配与供应,及时解决施工中出现的问题,保证履行与公司
13、经理签订的承包协议,提高综合经济效益,圆满完毕任务。 组织制定项目经理部各类管理人员的职责权限和各项规章制度,搞好与公司机关各职能部门的业务联系和经济往来,定期向公司经理报告工作。 严格财经制度,加强财务、预算管理,推行多种形式的承包责任制,对的解决国家、公司、集体、个人四者之间的利益关系。 项目副经理: 在项目经理领导下负责分管范围内的工作,经项目经理授权在授权范围内行使项目副经理职权。 项目总工程师:组织编制工程项目施工组织设计,涉及工程进度计划和技术方案,制订安全生产和保证质量措施。负责整个工程的技术、质量等工作。 经营核算部:重要负责预算、协议、索赔、资金收支、成本核算、劳动配置及劳动
14、分派等工作,编制季(月)度涉及劳动力、材料和机械设备的使用计划。 工程技术部:重要负责生产调度、文明施工、技术管理、施工组织设计、计划记录、计量、测量、实验等工作。 物资供应部:重要负责材料的询价、采购、计划供应、管理、运送、工具管理、机械设备的租赁配套使用等工作。 监控管理部:重要负责工程质量、安全管理、消防保卫、环境保护等工作。4 施工进度计划与工期保证措施4.1施工进度计划根据招标文献,该工程2023年11月15日开工,2023年12月25日竣工。施工进度计划见表4.1。表4.1施工进度计划日期进度分项工程2023年11月12月101010101011施工准备测量放线土方开挖、填筑和场地
15、平整风机基础与箱变基础混凝土施工精轧钢筋预应力施工养 护预埋件埋设4.2施工工期保证措施4.2.1组织措施公司组建项目经理部,全权负责该工程的施工和管理,贯彻各分项工程进度控制人员的具体任务和工作责任,拟定各分项的进度目的,建立控制目的体系,拟定进度控制工作制度。将进度计划以施工任务书的方式下达各班组以保证实行。4.2.2技术措施 运用新工艺、新技术、投入新设备保证施工质量,缩短工期。严格按设计和规范施工,保证每道工序100合格,杜绝返工。 施工技术员全程监控,在开工前对全体施工人员进行技术交底。施工技术员按照“交底”督导施工,施工质量责任到人。 对于施工中出现地层变化,参数改变等情况由技术人
16、员及时向项目技术负责人反映,碰到问题立即解决。 施工人员严格按操作规程进行施工,每道工序由质检人员验收后方可进行下一步工作,避免返工。 桩位由测量员复测,若施工图标记不清,及时联系,避免返工。 一旦我方中标,在接到告知后2天内,保证人员、设备进场,3天内做好施工前的一切准备工作。4.2.3制度保障措施加强管理,抓好施工中的统筹、协调与控制,抓好各关键工序的进展和做好工序衔接坚持每周工地碰头会制度,作业队坚持每日工程进度调度记录、报告制度和生产进度安排会议制度。并加强检查监督,做到以日保周,以周保月,保证各项计划的贯彻兑现。制定各工序的操作规程和质量标准,强化施工现场管理,做到文明施工,努力实现
17、施工作业,施工管理标准化、科学化,使施工生产有条不紊。4.2.4其它保证措施 资金保证:在业主资金暂时不到位时,采用部分垫资的方式完毕整个施工任务。 机械设备保证:及时安排施工机械的检修与保养工作,使机械运转处在良好状态。材料保证:保证开工前贯彻好一切材料并组织进场,保证开工时所有材料都复验一次合格。选择正规合格的材料供应商,施工过程中能保质保量准时提供原材料。施工安排合理保证:做好施工现场的准备工作。提前做好现场三通一平,保证各施工作业单位顺利转移。本工程施工场地比较宽阔。在统一指挥的情况下,各自形成单独的作业区域,互不影响。雨季施工保证措施:对施工人员配备雨衣、雨鞋,保持施工人员状态良好;
18、对关键物资要搭棚,防止雨水淋湿;对施工道路硬化,形成施工作业良好的环境条件;同时给施工人员配备雨具,做到小雨雪不断工。加强思想教育工作,防止影响冬季施工的各项安全因素。5 施工平面布置本标段工程工期40天,同时考虑多个风机基础与箱变基础同步进行施工方能保证工期目的的实现,因此施工总平面布置遵循以下原则: 施工生产区道路应形成环路,当某阶段出现障碍时能保证通过其他道路到达预定的场合; 合理组织交通运送,使施工的各个阶段都达成交通方便,运送畅通。 在总工期的约束下,优化组织施工,尽最大限度地使用单体工程自身及相应区域内的场地; 施工场地划分,应显现其主导功能,满足防火、防爆、消防、排水、环保等规定
19、; 施工场地划分,应服从业主的统一安排。施工总平面布置见图5.1,本着满足施工规定、安全生产、保护环境、便于管理、合理有序布局且节约投资等基本原则,施工总平面布置在通过现场踏勘后再进行具体地布置。临时用地面积约2200m2,具体见临时用地计划见表5.1。材料库维修场钢筋加工场地 基坑渣土堆放地蓄水池 基坑临建工程配电室 图5.1 风机基础施工场地布置 表5.1 临时用地表用途面积(平方米)位置需用时间(日历天)项目部办公、生活区100040材料库20040维修场30040停车场40040钢筋加工场地10040其他20040合计22006 力能供应计划6.1施工用电 本标段施工用电由我公司自行解
20、决。6.2施工用水根据本工程基础施工特点,设立蓄水池,以满足施工需要为准;其余分散用水临时采用软管或移动供水车分别供应。6.3施工通信由于本工程施工时间较短,施工通信采用移动电话为主,现场重要施工人员配置对讲机。厂内通信与本地电信部门联系解决,并负责建设现场计算机网络。7 资源配置计划7.1 劳动力配置计划 施工劳动力是施工过程中的实际操作人员,是施工质量、进度、安全、文明施工最直接的保证者。选择劳务层操作人员的原则为:有良好的质量和安全意识;有较高的技术等级;有类似工程经历、经验丰富的人员。劳动力配置计划见表7.1。7.2 施工机械设备配置计划重要施工机械设备配置计划见表7.2。表7.1劳动
21、力计划表工种2023年年年平均高峰平均高峰平均高峰土建部分挖机司机66吊车司机44汽车司机66钢筋工88电焊工66砼工3030维修工44测量工44其别人员2020安装部分安装工1010其别人员2020小计120120表7.2 施工机械设备表1.投标人计划用于本工程的自有的重要机械设备:机械或设备名称型号规格数 量国 别产 地制 造年 份挖机日立EX2303台长臂3台短臂北京2023、2023年汽车吊QY251台徐州2023年汽车吊QY81台西安2023电焊机BX3-500 BX6-2502台2台西安2023、2023年钢筋切断机GM-4502台西安2023年钢筋调直机GT6122台山西2023
22、年导管300m西安2023年全站仪南方NTS3551台北京2023年水准仪DSZ-021台上海2023年计算机联想2台深圳2023年自卸汽车东风3辆湖北2023越野车北京吉普2辆北京2023年客货两用车2辆北京2023年发电机120kw1台上海2023发电机5kw5台上海20232.计划为本工程新购置的机械设备:3.计划为本工程租用的机械设备:7.3 混凝土供应计划本工程采用商品混凝土,混凝土生产过程重要涉及:砼配合比设计罚劣出站检查房原材料准备原材料采购搅 拌原材料检查施工配料告知单上料计量交货检查运送卸料浇 注泵 送装 料7.4 物资材料供应计划我单位将根据各种物资的需要量计划,分别贯彻货
23、源,安排运送和储备,使其满足连续施工的规定。物资准备的内容涉及:施工材料的准备、构(配)件和制品的加工准备、施工安装机具的准备和生产工艺设备的准备。物资准备应按照如下程序进行:根据施工预算、分部工程施工方法和施工进度的安排,拟订施工用材料、构(配)件及制品、施工机具和工艺设备等物资的需要量计划;根据各种物资需要量计划,组织货源,拟定加工、供应地点和供应方式,签定物资供应协议;根据物资的需要量计划和协议,拟订运送计划和运送方案;根据施工总平面图的规定,组织物资按计划、时间进场,在指定地点,按规定方式进行储存或堆放。7.5材料检查与实验控制计划控制检查和实验对采购的原材料、半成品按规定规定进行检查
24、和实验,保证未经检查或验证不合格的产品不投入使用或安装。物资检查、实验的样品,由采购员、物资接受人员配合实验人员取样实验,并请监理工程师监督。材料员、仓库保管员将已验证和实验合格的物资做好物资验收记录,填写点验材料单,并按规定进行标记后,方可入库或投入使用。在使用前需复检的物资,必须由实验室复检,复检合格后方可投放使用。进场物资由各工点技术人员做出明确标记,并将该物资何时、何地、用于何处记入施工日记,以便实现可追溯性。进场的物资应及时进行检查和实验,一旦发现不合格应立即退回和更换,并作好处置和验证记录。过程检查和实验保证检查、实验的准确性、可行性,防止施工过程中不合格工序或不合格成品(半成品)
25、转序,保证施工过程质量符合规定规定。项目经理部在组织施工前按程序规定,拟定工程项目质量目的和检查评估标准。所有工序的转序必须经质检工程师签字认可,在所需要的检查和实验报告收到和验证前,不得转入下一道工序。所有检查和实验记录应清楚完整、准确无误、结论明确、签字日期齐全。设专人收集、整理、保存检查和实验记录。最终检查和实验项目经理部制定最终检查和实验计划,各有关部门按照检查和实验的内容,依据协议规定、设计规定及相关法规、标准和实验规程,对进货、过程检查和实验记录进行审核并加以确认。最终检查和实验结果由监理工程师签证。完毕最终检查和实验后,编写工程竣工验交报告,并附有关附件,向发包单位提出竣工申请。
26、重要的材料实验计划见表7.1。表7.1 材料实验计划表序号材料名称实验项目实验资料1水泥抗折强度;抗压强度;凝结时间;安定性;快测等准用证;材质证明单;实验报告单;实验委托单2钢筋力学性能(进口钢筋或异常时需做化学成分分析)材质证明单;实验报告单;实验委托单3砂颗粒级配;含泥量;泥块含量实验报告单;实验委托单4石颗粒级配;含泥量;泥块含量;针片状颗粒含量;压碎指标同上5细集料筛分析;堆积密度同上6粗集料筛分析;堆积密度;减压强度;吸水率同上7外加剂特性指标;性能实验准用证;材质证明单;产品说明书技术检测单;实验报告单;实验委托单;配合比试配单8回填土、灰土、砂和砂石压实度;最大干密度;最佳含水
27、率取样平面位置图;实验报告单;实验委托单9混凝土7d、28d 标养抗压强度;抗拉强度;配合比出厂合格证;现场坍落度实验记录和强度实验报告;实验委托单10钢筋连接抗拉强度;断裂特性及位置(闪光对焊加冷弯实验)焊工合格证书复印件;实验报告单;实验委托单8 重要施工方案及保证措施8.1土石方工程土石方工程工程涉及风机基础、箱式变电站基础、40x45m安装平台场地平整。其中风机基础土方开挖与回填约17598m3;箱式变电站基础土方开挖与回填约1105 m3。8.1.1施工准备测量放线。 现场临设施工完毕,能正常使用。 施工道路畅通,施工用临时用水、电已连接。 机械、劳动力已完毕调配。8.1.2土方开挖
28、开挖顺序如下:高程控制测量放样清理现场分层开挖土方自卸车运土人工修整边坡人工清底8.1.3土方回填土方回填前,应清除杂物、泥土,并排干积水。施工时应严格按照设计标高控制回填。回填前要报证有足够的、符合规定级配及其它规定的土石料供回填使用。所有超粒径及杂物应在回填前清除并运送到指定的弃料场。填筑料不符合规定规定应予清除,并运至指定弃料场。填筑应连续填筑、摊铺,填筑层厚度应均匀且大体水平,填筑表面不允许有积水。填筑层填料应有系统、有秩序地连续进行碾压,保证填筑层达成规定的压实标准。压实标准应在现场通过实验拟定。填土所有完毕后,应进行表面拉线找平,凡高出允许偏差的地方,应及时拉线铲平,凡低于规定高程
29、的地方应补土夯实。应在填筑压实前后取样实验填筑材料是否满足设计规定并按监理人规定完毕试坑、取样和进行实验。冬期回填采用相应措施,防止受冻。8.1.4施工注意事项施工前清理开挖工程区域内的树根、杂草、垃圾及监理人指明的其它有碍物。除监理人另有指示外,永久工程施工场地地表的植被清理,必须延伸至离施工图纸所示开挖边线外侧至少3m的距离。永久工程的植被清理,须予挖除树根的范围应延伸到离施工图所示的最大开挖边线、填筑坡脚线外侧2m的距离。注意保护清理区域附近天然植被。开挖后的岩石(土)表面应干净、粗糙。岩石(土)表面应无积水和流水,所有松散岩石(土)均应予以清除,必须采用措施避免基础岩石(土)面的构造裂
30、隙和岩体的自然状态产生不应有的恶化。基础开挖后,如基底发现原设计未勘查到的基础缺陷,则按监理人的指示进行解决。基础上不得有反坡、倒悬坡、陡坎尖角;结构面上的泥土、锈斑、钙膜、破碎和松动岩块以及不符合质量规定的岩体(土)等均必须采用人工清除或解决。设立临时性的表面排水设施,以排除流水和积水,特别应做好基坑和边坡的排水。开挖出的渣料,承包人应按监理人的指示进入指定渣场分层堆存、定期推平,并做好堆渣体的边坡保护和排水工作。回填所需的所有填料应为新鲜、耐用的粗粒料,不得具有树根、表土、有机物含量大于5%的土及其它监理人认为不适宜的东西。填筑料应为符合规定级配的材料。回填土石料最大粒径为100mm,且不
31、得超过压实层厚度的2/3。8.2风机基础本工程共有风机基础33台。8.2.1施工流程风机基础施工流程如下:测量放线进行基坑开挖,开挖后的基坑用围栏保护,严禁任何未经允许的进入。在基坑中安装固定波纹钢筒外筒。根据基坑开挖限度,拟定是否进行C15混凝土找平垫层,假如需要则浇筑100mm厚找平层,范围大于外管0.5m,在外筒四个调点处用钢丝引出,用钢钎固定于基坑外围。在波纹钢筒外筒外面铺设接地线在波纹钢筒外筒和开挖面之间浇灌C15混凝土在波纹钢筒外筒指定位置焊切预留孔、放置电缆线、排水管及其他预埋管线。放置模板上环。在波纹钢筒外筒内定位模板下环。将成捆锚杆向下放入波纹钢筒外筒内。在模板和上下环装好精
32、轧钢筋,用螺母固定精轧钢筋,将精轧钢筋和下环置中,用吊车整体提高模板上下环和精轧钢筋,在精轧钢筋外圈安装10道箍筋环。箍筋间距离1OOOmm。放置,调平,调直,固定精轧钢筋/模板组合。在底环和模板环内放置、调平、调直、固定波纹钢筒内筒。在内筒内浇筑混凝土,并在其内回填开挖土。直径大于0.6m岩石不得回填在波纹钢筒内筒内。回填高度至距波纹钢筒内筒顶部1.2m到1.5m。放置电缆线,以及其它预埋管线穿过波纹钢筒内筒和外筒,在波纹钢筒内筒上铺设接地线。继续在波纹钢筒内筒回填土至地面高度,放置基础顶板钢筋,安装泡沫塑料屏蔽块。调平模板水平,放置其它钢筋,在波纹钢筒内筒之间一次性浇灌C40混凝土。浇灌混
33、凝土后至少8小时之后拆除模板。模板在下一基础反复使用。在安装所有塔筒以及施加预应力时混凝土强度至少要达成30MPa。风机安装后进行基础周边排水坡面的施工。以下就重要工序进行详述。8.2.2土方开挖根据施工图放出定位轴线,按照定位轴线放出基础轮廓,抄好水平线,然后开挖。基槽开挖采用挖掘机进行机械开挖,人工配合精确清槽及修坡,土方外运采用自卸汽车。机械挖土基底预留30cm土层,由人工在验槽前清至设计标高。具体注意事项见8.1节内容。8.2.3 P&H无张力灌注桩用波纹钢筒安装P&H无张力灌注桩用波纹钢筒技术规定须符合设计图纸与相关技术文献规定。波纹钢筒的定位要准确、牢固。8.2.4钢筋工程8.2.
34、4.1钢筋的材质钢筋混凝土结构用的钢筋,其种类、钢号、直径等均应符合有关设计文献的规定。热轧钢筋的性能必须符合国家现行标准,钢筋混凝土用热轧带肋钢筋GB14991998的规定。精轧钢筋的种类、钢号、直径等均应符合有关设计文献并符合国标:预应力混凝土用螺纹钢筋GB/T 20235- 2023。精轧钢筋技术规定详见“国电陕西草山梁49.5MW风电工程桩基施工材料钢筋、下环、模板及附件技术文献”。每批钢筋均应附有产品质量证明书及出厂检查单,在使用前,应分批进行以下钢筋机械性能实验:根据厂家提供的钢筋质量证明书,检查每批钢筋的外表质量,并测量每批钢筋的代表直径。在每批钢筋中,选取表面检查和尺寸测量合格
35、的两根钢筋分别进行拉力实验和冷弯实验。需要焊接的钢筋应做好焊接工艺实验。8.2.4.2钢筋的加工和安装钢筋的表面应洁净无损伤,油漆污染和铁锈等应在使用前清除干净。带有颗粒状或片状老锈的钢筋不得使用。钢筋应平直,无局部弯折,钢筋的调直应遵守以下规定:采用冷拉方法调直钢筋时,I级钢筋的冷拉率不宜大于2;II、III级钢筋的冷拉率不宜大于1。钢筋在调直机上调直后,其表面不得有明显擦伤,抗拉强度不得低于施工图纸的规定。钢筋加工的尺寸应符合施工图纸的规定,钢筋的弯钩弯折加工应符合规范的规定。钢筋焊接和钢筋绑扎应按规范规定,以及施工图纸的规定执行。8.2.4.3钢筋堆放钢筋进场后经有关技术人员核验无误后分
36、类堆放,砖砌300高地拢,使其隔地搁置,按规格、品种、型号设立标记牌;钢筋加工成半成品后要分部位、分层、分段和构件名称,按号码顺序堆放,同一部位或同一构件的钢筋要放在一起,并有明显标记,标记上注明构件名称、使用部位、钢筋型号、尺寸、直径、根数、加工简图等,雨天加盖苫布。8.2.4.4质量检查钢筋级别、直径、根数、位置、间距是否与图纸设计相符。钢筋接头位置及搭接长度是否符合规定。钢筋保护层是否符合规定。钢筋表面是否清洁。钢筋绑扎是否牢固,有无松动现象。检查完毕,作好隐蔽工程验收记录,并经监理方验收通过后方可进行下道工序施工。8.2.5预埋件安装根据招标文献,本协议工程预埋件的埋设工作项目涉及预埋
37、固定件和接地装置埋设等两部分。其中预埋固定件的埋设工作项目和内容为:精轧钢筋,底环,电缆管、地脚螺栓和法兰段的预埋固定件。接地装置的埋设工作项目和内容为:埋设在基础内的与风场接地网相通的接地体。施工注意事项如下:承包人使用的所有材料,应符合施工图纸的规定。材料必须具有制造厂的质量证明书,其质量不得低于国家现行标准的规定。施工时认真核对基础预埋件,以防丢失铁件或错用铁件,埋件制作一方面要保证质量,下料准确,边沿光滑,焊缝高度及锚筋长度、铁件表面平整度要符合规定,严禁使用不合格铁件。施工时要有专人负责铁件的检查、管理。为保证预埋件的位置准确,出混凝土表面高度准确,一方面运用全站仪在基础投上轴线,拉
38、上白线,按放线位置安装铁件。顶面铁件要在基础钢筋施工完毕后混凝土浇筑前用水准仪控制铁件标高。各类固定件应按施工图纸规定购置和加工,固定件安装就位,并经测量检查无误后,应立即进行固定。采用支架固定期,支架应具有足够的强度和刚度。在混凝土浇筑时,应保持固定件位置对的。电气部分预埋固定件的埋设,应符合施工图纸和有关规范的规定。整个施工期间,承包人应注意保护好所有预埋固定件,防止其发生损坏和变形。接地线应采用搭接焊接,焊缝的长度和质量规定,应符合施工图纸和有关规范规定。焊接后应将焊件焊缝清理干净,并加涂防腐涂料。凡从接地装置中引出的延伸部分均应设明显标记,并采用防腐和保护措施。按施工图纸的规定,将埋设
39、的接地装置从建筑物构件以及其它地方引出,其延伸位置应能保证后续安装工作的顺利进行。在施工期间,妥善保护好已埋设的接地装置。测试:接地装置所有敷设完毕后,会同监理人进行接地装置的测试;测试工作结束后,将接地系统的所有测试资料提交监理人。质量检查和验收:会同监理人对预埋固定件和接地装置进行质量检查,并做好记录;埋设工作完毕后,向监理人提交验收资料,监理人对预埋件进行验收。8.2.6模板工程8.2.6.1材料模板和支架材料优先选用钢材、钢筋混凝土或混凝土等模板材料。模板材料的质量应符合现行的国家标准和行业标准。木材的质量应达成III等以上的材质标准。腐朽、严重扭曲或脆性的木材严禁使用。钢模面板厚应不
40、小于3mm,钢板面应尽也许光滑,不允许有凹坑、皱折或其它表面缺陷。8.2.6.2模板制作模板的制作应满足施工图纸规定的建筑物结构外形,其制作允许偏差不应超过规范规定。8.2.6.3模板安装应按施工图纸进行模板安装的测量放样,在安装过程中,应设立足够的临时固定设施,以防变形和倾覆。8.2.6.4模板的清洗和涂料钢模板在每次使用前应清洗干净。为防锈和拆模方便,钢模面板应涂刷矿物油类的防锈保护涂料,不得采用污染混凝土的油剂,不得影响混凝土或钢筋混凝土的质量。若检查发现在已浇的混凝土面沾染污迹,承包人应采用有效措施予以清除。木模板面应采用贴镀锌铁皮或其它隔层。8.2.6.5模板拆除为了保证本工程结构混
41、凝土的质量,所用钢模板所有采用M73化学脱模剂,覆面竹胶合板模板使用专用脱模剂。侧模拆除:在混凝土强度能保证其表面及棱角不因拆除模板而受损后,方可拆除。已拆除模板及支架的结构,在混凝土达成设计强度等级后方允许承受所有使用荷载;当施工荷载所产生的效应比使用荷载产生的效应更不利时,必须经验算,加设临时支撑。拆除模板的顺序和方法,应按照配板设计的规定进行。若设计无规定期,应遵循先支后拆,后支先拆;先拆不承重的模板,后拆承重部分的模板;自上而下;支架先拆侧向支撑,后拆竖向支撑等原则。模板工程作业组织,应遵循支模与拆模由一个作业班组执行作业。其好处是:支模就考虑拆模的方便与安全,拆模时,人员熟悉情况,易
42、找拆模关键点位,对拆模进度、安全及配件的保护都有利。拆下来的模板必须立即进行清理和修复,以提高其周转率。8.2.7混凝土工程风机基础混凝土设计强度等级为C40,抗冻等级F100。箱变基础混凝土设计强度等级为C25,抗冻等级F100。水泥为I或II型波特兰水泥。由于承台混凝土体积比较大,施工时应按大体积混凝土施工,采用必要的措施防止由于水化热和混凝土收缩带来的危害。8.2.7.1混凝土材料混凝土所用材料应符合国家相关规范规程规定。8.2.7.1.1水泥水泥品种:符合国家标准硅酸盐水泥、普通硅酸盐水泥GB1751999的规定。发货:每批水泥出厂前对制造厂水泥的品质进行检查复验,每批水泥发货时均应附有出厂合格证和复检资料。运送:水泥运送过程中品种和标号不得混杂,采用有效措施防止水泥受潮。贮存:到货的水泥应按不同品种、标号、出厂批号、袋装或散装等,分别贮放在专用的仓库或储罐中,防止
