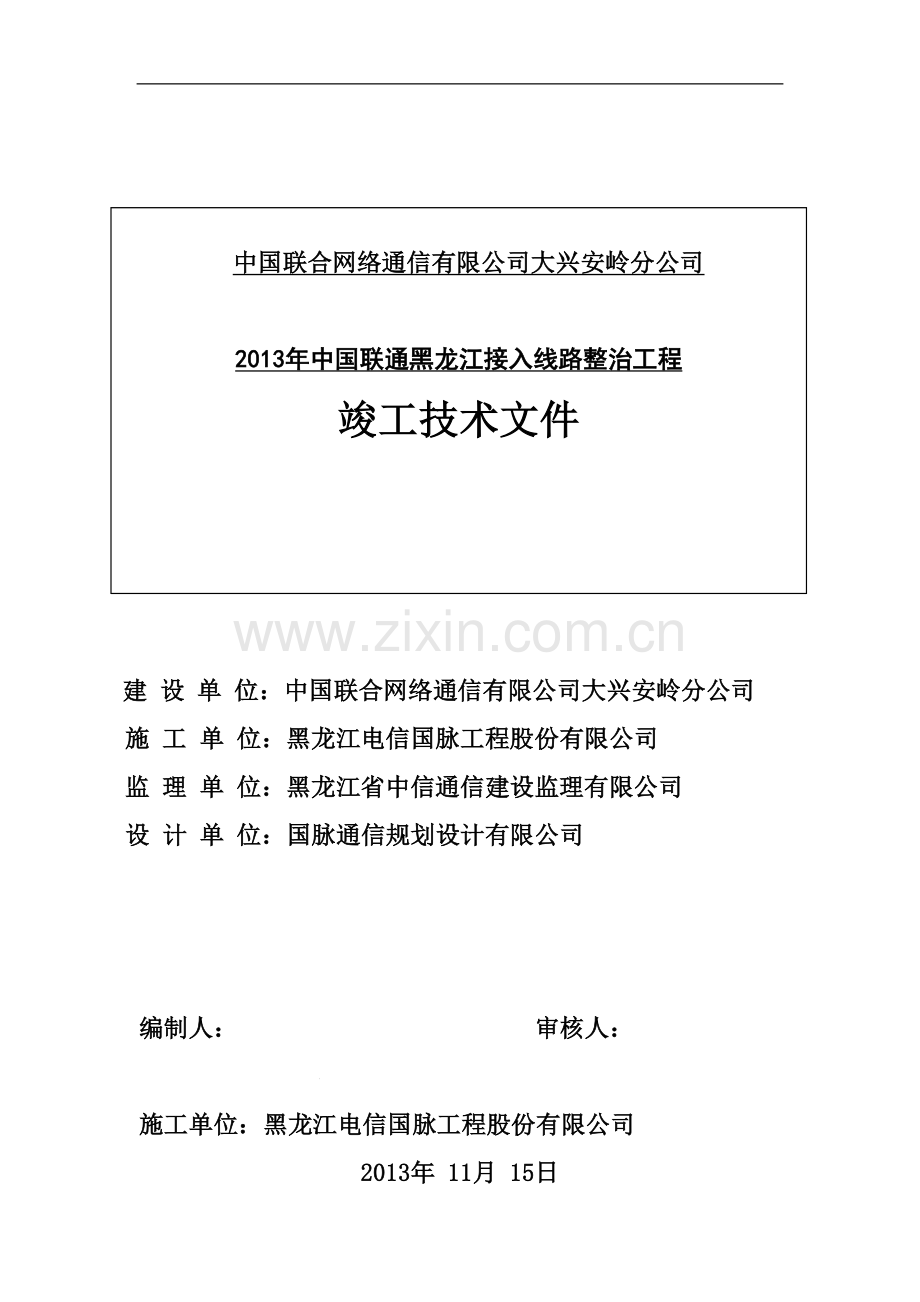

2013年中国联通黑龙江接入线路整治工程.doc

中国联合网络通信有限公司大兴安岭分公司

2013年中国联通黑龙江接入线路整治工程
竣工技术文件

建 设 单 位：中国联合网络通信有限公司大兴安岭分公司
施 工 单 位：黑龙江电信国脉工程股份有限公司
监 理 单 位：黑龙江省中信通信建设监理有限公司
设 计 单 位：国脉通信规划设计有限公司

编制人： 审核人：

施工单位：黑龙江电信国脉工程股份有限公司
2013年 11月 15日

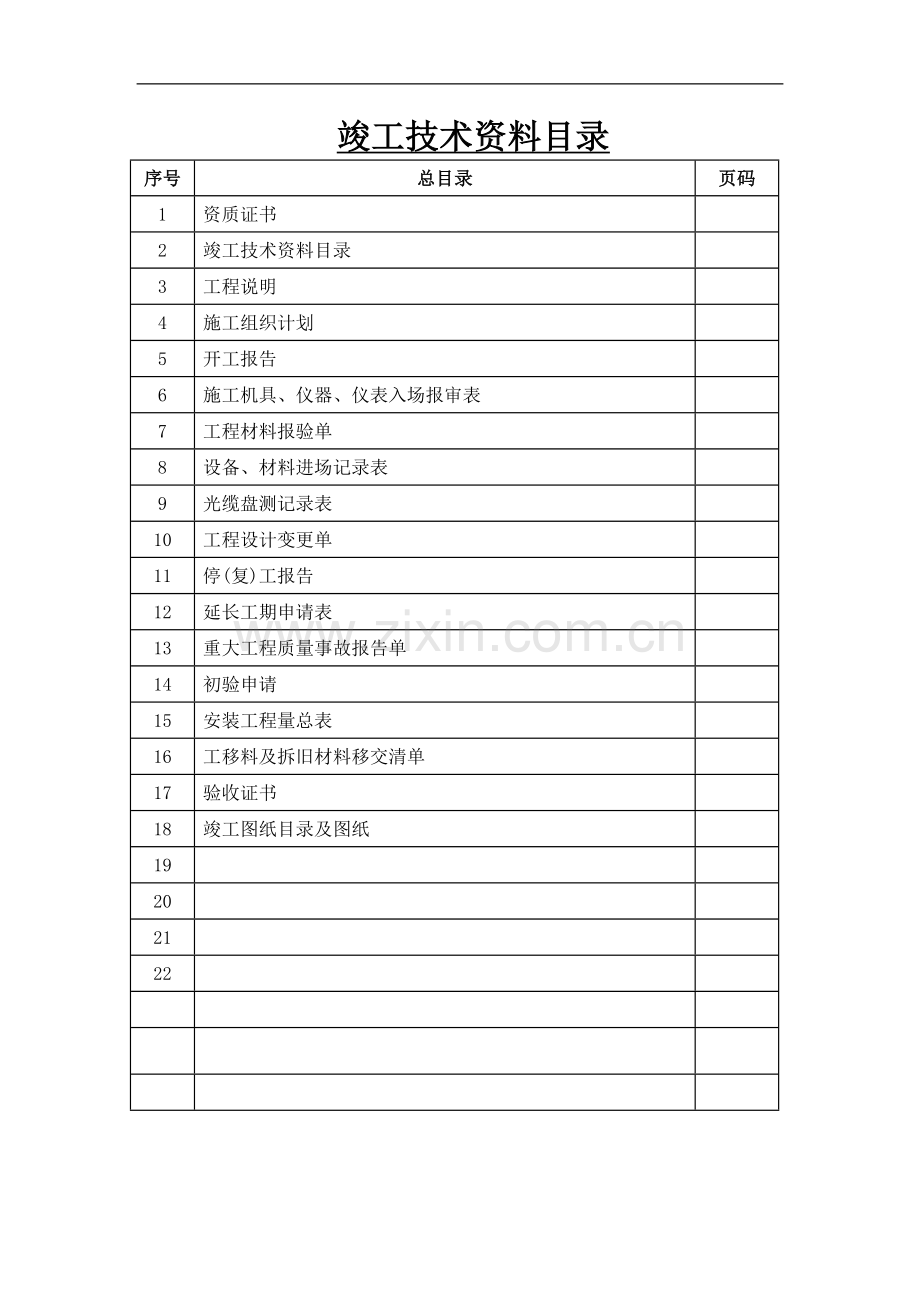

竣工技术资料目录
序号
总目录
页码
1
资质证书

2
竣工技术资料目录

3
工程说明

4
施工组织计划

5
开工报告

6
施工机具、仪器、仪表入场报审表

7
工程材料报验单

8
设备、材料进场记录表

9
光缆盘测记录表

10
工程设计变更单

11
停(复)工报告

12
延长工期申请表

13
重大工程质量事故报告单

14
初验申请

15
安装工程量总表

16
工移料及拆旧材料移交清单

17
验收证书

18
竣工图纸目录及图纸

19

20

21

22

工程说明 表二

本工程主要为2013年中国联通黑龙江接入线路整治工程的施工。本工程受中国联合网络通信有限公司大兴安岭分公司委托，根据2013年中国联通黑龙江接入线路整治工程的设计文件 ；工程编号 以及建设单位的意见和施工现场的有关资料进行施工。
工程无遗留问题,工程总量详见工程量总表，光缆路由具体详见竣工平面图。
本工程于2012年 11月 20日开工，在建设单位，监理单位的大力配合下，工程于2013年 6月 10日完工。工程的各项工艺要求，机械强度及技术指标均符合施工规范和设计要求，可以提供验收。
本期工程更好地满足当地的经济发展，以及不断优化、完善的联通网络，使网络的分局更合理；并适用电信发展的需要，以便提供高质量、高效率、安全运行的通信网络服务于社会。
本工程严格按照设计要求及资源规范要求施工。工程由黑龙江省中信通信建设监理有限公司委派代表随工监理。工程在各级领导大力支持下以及参加工程施工的所有员工共同努力下，圆满竣工。

编制人： 日期： 2013年 月 日

施工组织设计

建设单位：中国联通（集团）有限公司大兴安岭地区分公司
工程名称: 加格达奇九千三小区FTTH改造工程

设计编号：

批准：王猛 审核:谷影媛 编制:马英海

总 则
第一部分：工程施工
一、工程概要：
1.1工程名称: 2013年中国联通黑龙江接入线路整治工程
程概况：
序号
项 目 名 称
单 位
数 量
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

工程建设单位：中国联通（集团）有限公司大兴安岭地区分公司
工程设计单位：国脉通信规划设计有限公司
工程监理单位: 黑龙江中信通信建设监理有限公司
工程施工单位：黑龙江电信国脉工程股份有限公司
工程施工日期：2013年9月1日至2013年10月 30日
工程施工地点：大兴安岭地区

二、光缆线路敷设方案：考虑本工程的实际情况，设项目经理1人，负责本工程的工程施工，并按照如下顺序进行组织：
1、 架空光缆施工：配合建设方面需要，按照工程进度要求及相关技术规范施工达到设计标准。
2、 光缆熔接：配备光缆熔接需要的熔接机及OTDR对本段线路进行熔接和测试，保证技术指标达到设计要求。
三、施工组织结构：
1、项目组织：
负 责 人： 王 猛 15645153333
项目经理： 马英海 18604570095
技术管理： 王 谦 18604570997
施工队长： 董延峰 13804848568
材料管理： 谷影媛 18604578301
安全负责： 李 俊 13936123797

2、车辆及工、器具仪表配置：
施工运输车辆： 1台 光纤熔接车： 1辆
光纤熔接机： 1台 光缆放线盘： 1个
汽油发电机： 1台 光功率计： 1套
OTDR： 1台
3、施工人员配置：
配备1个施工队伍，每个队伍管理人员2人，工人7人。

四、工程项目管理人员分工
1、项目负责人：
负责整个工程的总体协调工作，对整个工程项目人、财、机、料的调动，对施工绩效进行考核，组织工程的施工、决算、组织验收等。
2、技术管理：
负责审核施工设计图纸，参与路由复测及技术交底；掌握工程进度，处理施工现场疑难问题，监督现场的施工质量，对不合格地点提出整改措施，并验证整改结果；核对工程进度报表，协调现场的人、财、机、料，组织现场技术资料的填写，对工程技术资料进行检查，对施工中各种资料的统计工作，组织人员编制竣工技术资料及工程决算书。
3、项目经理
负责办理施工前期手续、进行路由复测，施工现场管理；组织施工劳务；监督施工质量及施工材料的使用，掌握工程施工进度；协调建设单位、维护单位等各相关部门的关系。
4、光缆熔接负责人
对熔接工作进行管理；组织人员进行工程施工前期光缆单盘检验、监督施工质量及施工材料的使用，协调各地区域的熔接工作，调动人员熔接人员。
5、熔接技术员：进行工程施工前期光缆单盘检验，服从熔接负责人的调动，光缆施工中光缆进行熔接工作，监督现场施工的质量，对施工中的障碍上报公司。
6、质量检查员
负责工程管理体系的运行、检查；要求对工程进行100%检查，对施工现场所上报的施工进度与现场实际进行核对，对施工现场的施工质量进行检查，对不合格的地点上报公司并有权提出整改意见，对整改后的地点进行复查。
7、现场技术员：
协助项目经理审核施工设计图纸、技术管理；编制开工报告等内页资料；填写ISO内页、施工现场的资料签证；收集工程进度，次日7：00-8：00上报进度统计人员、掌握工程进度；检查施工现场，监督现场施工质量，统计好现场施工材料的使用情况，编制竣工技术资料及工程决算书。
8、机具、材料员
负责施工用工、机具的统计；工程材料的申领，统计施工材料的使用，负责工程完毕后的光缆及其它材料的返库工作。
9、进度统计员
负责每日早7：00-8：00对前日的工程进度进行统计，8：00后上报公司生产运营中心，做好后勤辅助工作。
五、主要技术指标及技术措施：
较长距离的光缆敷设最重要的是选择一条合适的路径。这里不一定最短的路径就是最好的，还要注意土地的使用权，架设的或地埋的可能性等。必须要有很完备的设计和施工图纸，以便施工和今后检查方便可靠。施工中要时时注意不要使光缆受到重压或被坚硬的物体扎伤。光缆转弯时，其转弯半径要大于光缆自身直径的20倍。
1.户外管道光缆施工
A.施工前应核对管道占用情况，清洗、安放塑料子管，同时放入牵引线。
B.计算好布放长度，一定要有足够的预留长度。详见下表：
自然弯曲增加长度(m/km)
5
人孔内拐弯增加长度(m/孔)
0.5-1
接头重叠长度(m/侧)
8-10
室（局）内预留长度(m)
10-15
注：其它余留按设计预留
C. 一次布放长度不要太长(一般2KM)，布线时应从中间开始向两边牵引。
D. 布缆牵引力一般不大于120kg，而且应牵引光缆的加强心部分，并作好光缆头部的防水加强处理。
E. 光缆引入和引出处须加顺引装置，不可直接拖地。
F. 管道光缆也要注意可靠接地
2.建筑物内光缆的敷设
A.垂直敷设时，应特别注意光缆的承重问题，一般每两层要将光缆固定一次。
B.光缆穿墙或穿楼层时，要加带护口的保护用塑料管，并且要用阻燃的填充物将管子填满。
C.在建筑物内也可以预先敷设一定量的塑料管道，待以后要敷射光缆时再用牵引或真空法布光缆
3.架空光缆的敷设要求。
① 架空光缆的垂度的取定应十分慎重，要考虑光缆架设过程中和架设后受到最大负载时产生的伸长率应不小于0.2%。
② 光缆挂钩的卡挂间距为50厘米，允许偏差应不大于±3厘米。挂钩在吊线上的搭扣方向应一致。
4.局内光缆敷设要求
① 局内光缆分为水平走线架及天棚内敷设，进入ODF机柜或壁挂式 终端盒内要绑扎固定好。
② 光缆沿走线架、槽道、通道等处敷设，要安装塑料软管保护，并在拐弯点（前、后）应予绑扎。上下走道或爬墙的绑扎部位，应垫胶管，避免光缆受侧压。
③ 局内光缆预留5米，盘留在局外的人井内。局用机楼端盘留10米。
5. 架空光缆与其它设施、树木最小水平净距应符合下表要求。
架空光缆与其它设施、树木最小垂直净距表
名称
平行时
交越时
垂直净距(米)
备注
垂直净距(米)
备注
街道
4.5
最低缆线到地面

5.5
最低缆线到地面
胡同
4.0
5.0
铁路
3.0
7.5
最低缆线到轨面
公路
3.0
5.5
最低缆线到路面
土路
3.0
4.5
房屋建筑

距脊0.6
距顶1.5
最低缆线距屋脊或平顶
河流

1.0
最低缆线距最高水位时最高桅杆顶
市区树木

1.5
最低缆线到树枝顶
郊区树木

1.5
通信线路

0.6
一方最低缆线与另一方最高缆线
B．光缆的敷设规范
(1).光缆最小安装弯曲半径
在静态负荷下,光缆的最小弯曲半径是光缆直径的10倍;在布线操作期间的负荷条件下,例如把光缆从管道中拉出来,最小弯曲半径为光缆直径的20倍.例如4芯光缆其最小安装弯曲半径必须大于2英寸(5.08CM).
(2).安装应力
施加于4芯/6芯光缆最大的安装应力不得超过100磅(45公斤).在同时安装多条4芯/6芯光缆时,每根光缆承受的最大安装应力应降低20%,例如对于4*4芯光缆,其最大安装应力为320磅(144公斤).
(3).光纤尾纤的安装
将光纤与FC头尾纤进行熔接并固定在机房ODF架收容盘中,然后与法兰盘连接共同固定于ODF架上，法兰盘要按照移动机房的标准分别编号贴好标签，并做好竣工记录。
C．光缆搬运及敷设要点
1.光缆在搬运及储存时应保持缆盘竖立，严禁将缆盘平放或叠放，以免造成光缆排线混乱或受损。
2.短距离滚动光缆盘，应严格按缆盘上标明的箭头方向滚动，并注意地面平滑，以免损坏保护板而伤及光缆。光缆禁止 长距离滚动。
3.光缆在装卸时宜用叉车或起重设备进行，严禁直接从车上滚下或抛下，以免损坏光缆。
4.敷设时应严格控制光缆所受拉力和侧压力，必要时应询问光缆相关机械强度指标。
5.敷设时应严格控制光缆的弯曲半径，施工中弯曲半径不得小于光缆允许的动态弯曲半径。定位时弯曲半径不得小于光缆允许的静态弯曲半径。
6.光缆穿管或分段施放时应严格控制光缆扭曲，必要时宜采用倒"8"字方法，使光缆始终处于无扭状态，以去除扭绞应力，确保光缆的使用寿命。
7.光缆接续前应剪去一段长度，确保接续部分没有受到机械损伤。
8.光缆接续过程应采用OTDR检测，对接续损耗的测量，应采用OTDR双向测量取算术平均值方法计算。

第二部分 工程管理
一、 技术质量管理：
1.施工依据：2013年中国联通黑龙江接入线路整治工程设计文件及中华人民共和国通信行业标准本地通信线路工程验收规范。
（2）质量目标：本工程达到优质工程，一次终验合格。
（3）项目经理要严格遵守作业指导书的要求施工，服从甲方随工员的指挥，质检员要不定期检查施工情况。
（4）各种记录汇总及时上报。
（5）工程资料、现场签证表格认真填写。
（6）工程进展情况要准确、及时上报建设及维护单位。
（8）对于可能出现的进度缓慢等现象，及时做好调整，如工程进度较慢，可临时增调施工队伍，以确保光缆施工任务按时完成。
二、机具、材料管理：
（1） 材料到货后应及时清点，建设、监理、施工单位三方确认签字，不合格品不准使用。
（2） 材料要及时检验，光缆类材料到货即进行外观及测试检验，其它材料到货后及使用前检验，发现不合格材料要及时上报，不得使用不合格材料。
（3） 材料存储要明确责任，现场材料摆放规整。
（4） 工程所需的工具，仪器仪表，安全设施均在开工前检修、准备，在施工过程中注意机具，设备的正常使用，并做好维护。
三、施工项目经理部必须明确责任，明确任务，增强管理深度。
（1） 开工前要做好技术交底，了解施工合同要求，明确质量标准。
（2） 明确好协调人及联系方式，领导组织结构及上下关系，作到政令顺畅，施工进展顺利。
四、安全管理：
1、工程中各施工队要指定一名安全员。
2、运输及施工机具摆放要按规范进行，责任到人。
3、施工中确保人身安全及机械、车辆使用安全。
4、施工工地须设安全标识。
5、施工下井使用梯子避免踩踏井内通信设施，施工完毕确认井内无人员方可关闭井盖。
6、对于要进行光缆割接等重要的施工，须提前3日拟定施工方案，得到批准后，方可进行施工，进入主要机房须有建设单位人员陪同。
7、对于光缆割接等重要的施工，安排技术成熟、经验丰富的人员进行操作，以保证光缆、设备的安全。
8、在工程施工前期，为了保证按时完成施工任务及光缆线路安，在工程施工前期对每一名员工签定《安全生产责任状》，以确保每名员工都能尽职尽则的做好本职工作，不出现安全生产事故。
五、文明施工条例：
（1） 遵守技术安全操作规程、确保施工安全。
（2） 现场废料随出随清，保持施工现场清洁。
（3） 尊重建设单位意见，遵守现场各规章制度，爱护现场设施。
（4） 遵守国家法律法规，杜绝违法、乱纪行为。
（5） 尽量减少噪音，降低环境污染。
（6） 严格遵守文明单位条例。
由于本工程时间紧、任务重，在施工过程中我公司将继续发挥吃苦耐劳，团结协作的精神，保质保量的完成施工任务。

黑龙江电信国脉工程股份有限公司
2013年 8月14日
开 工 报 告
工程名称
2013年中国联通黑龙江接入线路整治工程
建设地点
大兴安岭地区
建设单位
中国联合网络通信有限公司大兴安岭分公司
设计单位
国脉通信规划设计有限公司
施工单位
黑龙江电信国脉工程股份有限公司
监理单位
黑龙江省中信通信建设监理有限公司
主要工程内容：

工程准备情况和存在的主要问题：

提前或推迟开工的原因：

本工程将于2013年 9月 1日正式开工,特此报告。

施工单位：（盖章）

监理单位意见：

签 名：

日 期：
建设单位意见：
　□　同意开工

　　　　　　 □　不同意开工
签 名：

日 期：

施工机具、仪器、仪表入场报审表
工程名称: 加格达奇九千三小区FTTH改造工程
建设单位：中国联合网络通信有限公司大兴安岭分公司
施工单位：黑龙江电信国脉工程股份有限公司

致：

根据施工计划，下列主要施工机具、仪器、仪表拟入场，请予以批准。

报审单位：
日 期：
序号
器具名称
规格型号
数量
拟入场日期
使用许可情况
1
地下管线测试仪
3M
1

2
OTDR测试仪

1

3
光缆熔接机
滕桑60S
1

4
光功率计

1

5

6

7

监理单位：

日 期：

建设单位：

日 期：

工程材料报验单
工程名称: 2013年中国联通黑龙江接入线路整治工程
建设单位：中国联合网络通信有限公司大兴安岭分公司
施工单位：黑龙江电信国脉工程股份有限公司

致：

下列工程材料经自检试验，符合技术规划要求，报请验证，并准予进场。

附件：

1. 材料清单（材料名称、产地、规格、数量）
2. 材料检验合格证
3. 材料检验报告

报审单位：
日 期：
致 ：
上述材料符合/不符合规划要求，可以/不可以进场在指定工程部位上使用。

监理工程师 （或代表）：

日 期：

设备、材料进场记录表

工程名称: 加格达奇九千三小区FTTH改造工程
工程编号：
序号
设备、材料
名 称
规格、型号
单位

进 场
数 量
进 场
时 间
票据字号
1
入孔口圈（双层）

套

3.000

2
聚氯乙烯硬塑料管

米

398.950

3
通信光缆

千米

2.458

4
通信光缆

千米

1.455

5
通信光缆

千米

0.253

6
蝶形光缆

米

25373.000

7
冷接子

个

796.000

8
通信光缆

千米

0.270

9
光接续箱

个

48.000

10
光接续箱

个

4.000

11
光接续箱

个

1.000

12
光接续箱

个

17.000

13
光接续箱

个

1.000

14
镀锌焊接钢管

米

24.000

15
钢管卡子

只

48.000

16
光分路器

只

20.000

17
双壁波纹PVC塑料管

米

27.127

18
PVC塑料管配件（4面通）

套

280.000

19
6号卡钉

个

36479.000

20
12号卡钉

施工单位：黑龙江电信国脉工程股份有限公司

日 期：

监理单位：

日 期：

光缆单盘测试检查记录表
工程名称：2013年中国联通黑龙江接入线路整治工程
光缆型号及盘号： GYTA53-8、12B1 G0902721-G0902678 检查日期：年 月 日
纤芯号
断纤
无断纤
纤芯长度
纤芯号
断纤
无断纤
纤芯长度
1
无　
0
3.045km
1
无　
0
0.541km
2
无
0
3.045km
2
无
0
0.541km
3
无
0
3.045km
3
无
0
0.541km
4
无
0
3.045km
4
无
0
0.541km
5
无
0
3.045km
5
无
0
0.541km
6
无
0
3.045km
6
无
0
0.541km
7
无
0
3.045km
7
无
0
0.541km
8
无
0
3.045km
8
无
0
0.541km
9
无
0
3.045km
9
无
0
0.541km
10
无
0
3.045km
10
无
0
0.541km
11
无
0
3.045km
11
无
0
0.541km
12
无
0
3.045km
12
无
0
0.541km
13
无
0
3.045km
13
无
0
0.541km
14
无
0
3.045km
14
无
0
0.541km
15
无
0
3.045km
15
无
0
0.541km
16
无
0
3.045km
16
无
0
0.541km
17
无
0
3.045km
17
无
0
0.541km
18
无
0
3.045km
18
无
0
0.541km
19
无
0
3.045km
19
无
0
0.541km
20
无
0
3.045km
20
无
0
0.541km
21
无
0
3.045km
21
无
0
0.541km
22
无
0
3.045km
22
无
0
0.541km
23
无
0
3.045km
23
无
0
0.541km
24
无
0
3.045km
24
无
0
0.541km

施工单位：

日期：

监理单位：

日期：
：

停（复）工报告
工程名称
2013年中国联通黑龙江接入线路整治工程
建设地点
大兴安岭地区
建设单位
中国联合网络通信有限公司大兴安岭分公司
监理单位
黑龙江省中信通信建设监理有限公司
施工单位
黑龙江电信国脉工程股份有限公司

计划停（复）工日期
无
实际停（复）工日期
无
停（复）工的主要原因：

本工程按施工组织方案施工,施工过程中无停复工发生。

拟采取的措施和建议：

本工程已于 年 月 日停（复）工,特此报告。

施工单位：
日 期：

监理单位意见：

签 名：
日 期：

建设单位意见：

签 名：
日 期：
延 长 工 期 申 请 表
工程名称: 2013年中国联通黑龙江接入线路整治工程
工程编号：
致:
根据施工合同，由于 / 原因，要求延长工期 / 天，竣工日期（包括曾经批准延长的工期在内）相应从原来的 / 年 / 月 / 日延长到 / 年 / 月 日，请予批准。

工期延长申请原因、依据及计算方式：

本工程在计划内完工，无发生工期延长。

施工单位 （章）
项目经理
日 期

监理单位 (章)
总监理工程师
日 期

建设单位 (章)
工 程 主 管
日 期
本表一式三份，建设单位、监理单位、施工单位各执一份

重大工程质量事故报告单
工程名称
2013年中国联通黑龙江接入线路整治工程
建设地点
大兴安岭地区
建设单位
中国联合网络通信有限公司大兴安岭分公司
设计单位
国脉通信规划设计有限公司
施工单位
黑龙江电信国脉工程股份有限公司
监理单位
黑龙江省中信通信建设监理有限公司
发生事故时间
无
报告时间
无

事 故 情 况 及 主 要 原 因

本工程按施工组织方案施工,施工过程中无工程质量事故发生。

施工单位： 监理单位： 建设单位：
日 期： 日 期： 日 期

初 验 申 请
工程名称
2013年中国联通黑龙江接入线路整治工程
工程编号

建设地点
加格达奇
建设单位
中国联合网络通信有限公司大兴安岭分公司
施工单位
黑龙江电信国脉工程股份有限公司
监理单位
黑龙江省中信通信建设监理有限公司
开工日期
2013年 月 日
完工日期
2013年 月 日
请建设单位于 2013年 月 日开始进行交工验收。
工程完成情况：
本工程已按设计文件完成全部工作量,施工质量及工艺等符合设计文件及相规范要求,可以投入使用。
工程质量自检情况：
本工程经自验，各项工艺、机械强度、技术指标均符合设计要求，可以提供验收。

签 名：
填报单位：（盖章）
日 期：
监理单位意见：

签 名：
日 期：
建设单位意见：

签 名：
日 期:
维护部门单位：（盖章）

签 字：
日 期：

建筑安装工程量总表
工程名称：进乡街高架桥通信管线工程（传输局光缆迁出部分）
施工单位；黑龙江电信国脉工程股份有限公司
序号
项 目
单位
实际完成工程量
备注
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

施工单位： 监理单位： 建设单位：

工余料及拆旧材料移交清单
工程名称：2013年中国联通黑龙江接入线路整治工程
编号：
序号
名　　称
单位
数量
备　注

终验报告
项 目 名 称：2013年中国联通黑龙江接入线路整治工程
项 目 编 号：
建设单位名称：中国联合网络通信有限公司大兴安岭分公司
施工单位名称：黑龙江电信国脉工程股份有限公司
监理单位名称：黑龙江省中信通信建设监理有限公司
施工工期

2013年 月 日开工， 2013 年 月 日完工。

2013年中国联通黑龙江接入线路整治工程 已完工

验收意见：

施工质量评定：

建设单位（盖章）：　　　　　施工单位（盖章）：　　　　　监理单位（盖章）：　　　　

日　期：　　年　月　日　　日　期：　　年　月　日　　　日　期：　　年　月　日

交接签字

　建设单位： 中国联通 维护单位：
　建设单位代表（签名）：　　　　　　　　维护单位代表（签名）：　　　　　　　
　验　收　时　间： 年　　月　　日　验　收　时　间： 年　　月　　日

　监理单位：　中信监理　施工单位： 国脉工程
监理单位代表（签名）：　　　　　　　　施工单位代表（签名）：　　　　　　　
　验　收　时　间： 年　　月　　日　验　收　时　间： 年 月 日
注：1、施工质量的评定分为优良与及格两个级
　2、此表一式四份，建设单位、维护单位、监理单位、施工单位各一份

附件：
竣 工 验 收 证 书
工程名称
2013年中国联通黑龙江接入线路整治工程
投资计划编号

施工单位
黑龙江电信国脉工程股份有限公司
建设地址
加格达奇
立项批准文号

设计文件编号

工程内容简要说明，

开工日期
2013.
完工日期
2013.
竣工验收日期
2013.

施工中重大质量事放处理的审查意见
验收情况(包括工程质量进度等方面的评价和分析)

遗留问题：
建设部门： 维护部门：

监理单位： 施工单位：

竣工图纸目录及图纸
工程名称: 2013年中国联通黑龙江接入线路整治工程
工程编号:
序号
图纸名称
页码
竣工图纸编号
备注
1

2

3

4

5

6

7

8

9

编制人： 日 期：
