安全资料集.doc

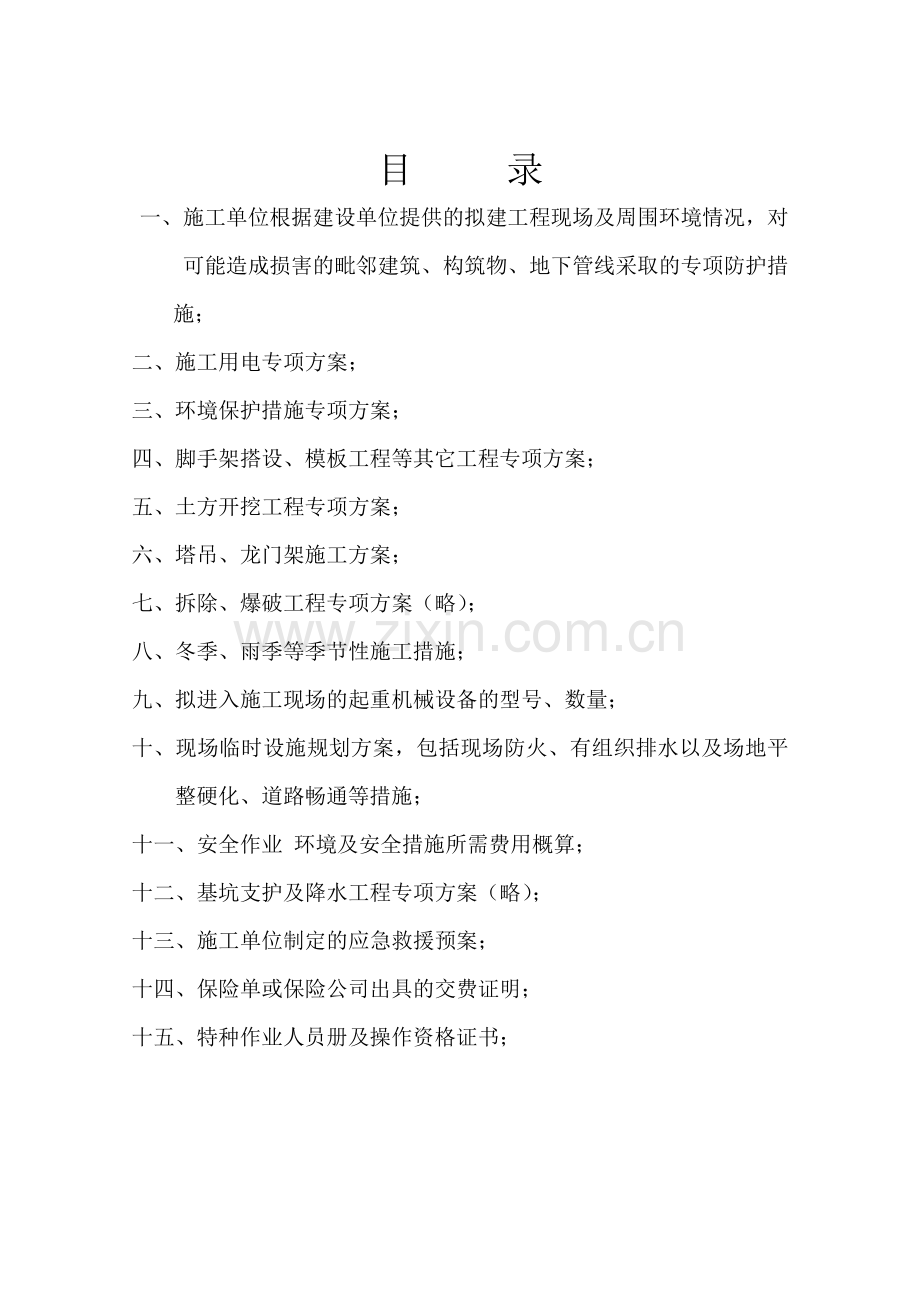

目 录
一、施工单位根据建设单位提供的拟建工程现场及周围环境情况，对 可能造成损害的毗邻建筑、构筑物、地下管线采取的专项防护措
施；
二、施工用电专项方案；
三、环境保护措施专项方案；
四、脚手架搭设、模板工程等其它工程专项方案；
五、土方开挖工程专项方案；
六、塔吊、龙门架施工方案；
七、拆除、爆破工程专项方案（略）；
八、冬季、雨季等季节性施工措施；
九、拟进入施工现场的起重机械设备的型号、数量；
十、现场临时设施规划方案，包括现场防火、有组织排水以及场地平整硬化、道路畅通等措施；
十一、安全作业 环境及安全措施所需费用概算；
十二、基坑支护及降水工程专项方案（略）；
十三、施工单位制定的应急救援预案；
十四、保险单或保险公司出具的交费证明；
十五、特种作业人员册及操作资格证书；

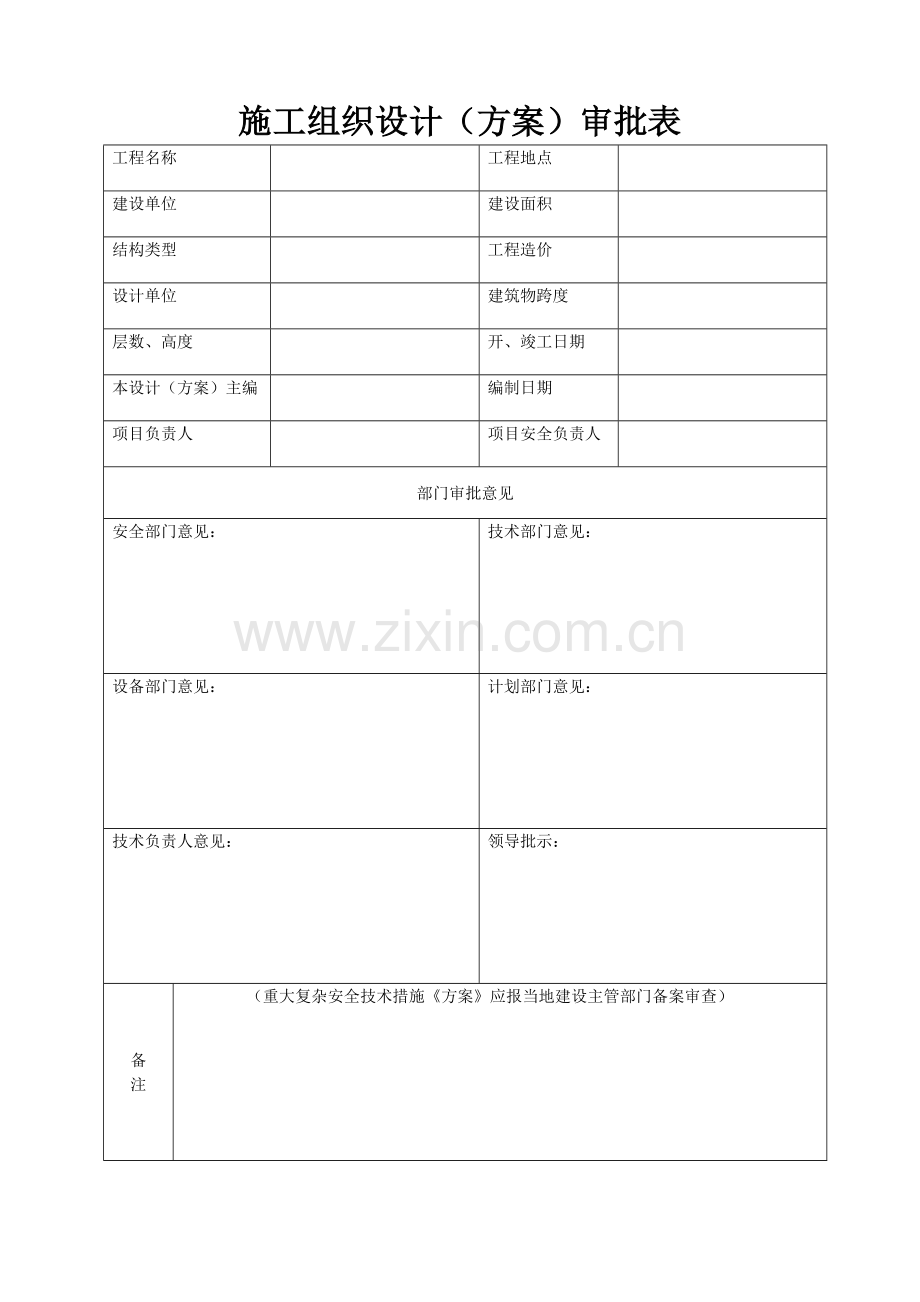

施工组织设计（方案）审批表
工程名称

工程地点

建设单位

建设面积

结构类型

工程造价

设计单位

建筑物跨度

层数、高度

开、竣工日期

本设计（方案）主编

编制日期

项目负责人

项目安全负责人

部门审批意见
安全部门意见：
技术部门意见：

设备部门意见：
计划部门意见：

技术负责人意见：
领导批示：
备
注
（重大复杂安全技术措施《方案》应报当地建设主管部门备案审查）

施工组织设计（方案）报审表

工程名称： 编号：
致： （监理单位）
我方已根据施工合同的有关规定完成了 施工单位根据建设单位提供的拟建工程现场及周围环境情况，对可能造成损害的毗邻建筑、构筑物、地下管线采取的专项防护措施 的工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。
附：施工组织设计（方案）

承包单位（章）： 浙江华泰建设宜昌分公司
项目经理：
日 期：

专业监理工程师审查意见：

专业监理工程师：
日 期：

总监理工程师审核意见：

项目监理机构：
总监理工程师：
日 期：

施工单位根据建设单位提供的拟建工程现场及周围环境情况 ，对可能造成损害的毗邻建筑、构筑物、地下管线采取的专项防护措施

本工程位于 和 之间较为平坦的相间地带，东北至 ，西南至 ，建址于
地带，据建设单位提供的 有关资料反映，场地均无地下管网及线路等。
拟建场地为 ，毗邻无建筑物，对基础开挖及主体结构施工均无影响。

施工组织设计（方案）报审表
工程名称： 编号：
致： （监理单位）
我方已根据施工合同的有关规定完成了 施工用电专项方案 的工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。
附：施工组织设计（方案）

承包单位（章）： 浙江华泰建设宜昌分公司
项目经理：
日 期：

专业监理工程师审查意见：

专业监理工程师：
日 期：

总监理工程师审核意见：

项目监理机构：
总监理工程师：
日 期：

施工用电专项方案
1、工程概况
本项目为宜昌市泰江置业有限公司“长江画廊”之“江山风华住宅小区”工程，该项目位于宜昌市伍家区王家河,由A10-A14、A18-A21、B1-B16、B18-B23、B25-B27、B31-B43低层住宅及F-C1C2、F-C3C4、F-C50六层综合楼共50个单位工程组成，总建筑面积为57399.91m2。
2、施工现场状况简介
本工程位于宜昌市伍家区王家河交通便利。现场场地已完成三通一平。
3、施工现场用电量统计
序号
设备名称
规格、型号
安装功率（KW）
数量
合计功率
备注
1
塔式起重机
QYH-16
21.2
3
63.6

2
混凝土搅拌机
JG-750
10
3
30

3
闪光对焊机
WN1-100
70
3
210

4
卷扬机
JZR-41-8
11
3
33

5
钢筋弯曲机

1
3
3

6
钢筋切断机
QJ40-1
5.5
3
16.5

7
圆盘踞
MJ104
3
1
3

8
蛙式夯机

2.8
2
5.6

9
振捣棒

1.1
12
13.2

10
钢筋电渣压力焊机
Y5型
20
3
60

11
交流电焊机
BX-330
11
3
33

12
潜水泵

0.5
3
1.5

13
砂浆机
100L
4
3
12

14
镝灯

3.5
3
10.5

15
室内照明

16

4、计算总用电容量
Q=1.05×（K1∑ρ1／COSψ＋Ｋ２∑ρ２＋Ｋ３∑ρ３＋Ｋ４∑ρ４）
ρ１—电动机额定功率ＫＷ
ρ2－电焊机额定容量
ρ3—室内照明额定容量
ρ4—室外照明额定容量
COSψ—电动机的平均功率因数（０.６５～０.７５）
ρ１、ρ2、ρ3、ρ4—需要系数（０.６、０.６、０.８、１.０）
ρ１＝174.4ＫＷ　　　　　　ρ2＝３０３
则
Ｑ＝.１.０５×（０.６×１７４.４／０.７５＋０.６×３０３＋０.８×１６＋１×１０.５）＝３６１.８５ＫＷ
５、选择变压器
根据计算，选择ＳＬ－６３０型三相电力变压器能满足使用要求，其高压侧为10KW，同施工现场外的高压架空线路的电压级别一致。
本工程所在地为城区，为了现场场地容貌的整齐有序，考虑使用五芯电缆埋入地下供电，现场设一总配电箱，内有计量设备。
6、现场施工用电安全措施
（1）施工现场临时用电专用性点直接接地的线路中，必须采用TN—S接零保护系统。现场施工用电设备和配电箱外壳都必须连接专用的保护零线，工作零线和保护零线不可昏庸。
（2）施工现场选用五芯电缆，配电系统采用“三级配电二级保护”同时规定开关箱（末级）必须装设漏电保护器，实行“一机一闸，一漏一箱”，每台设备有各自的专用开关箱。
（3）设置漏电保护器
1）施工现场的总配电箱和开关箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。
2）开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷的首端处安装漏电保护器。
3）漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。
4）漏电保护器的选择符合国际GB6829—86《漏电电流保护器（剩余电流动作保护器）》的要求，开关箱内的漏电保护器其额定动作电流应不大于30mA，额定漏电动作时间应小于0.1S。使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15 Ma，额定漏电动作时间应小于0.1S。
7、安全用电技术措施
（1）保护接地
是指电气设备不带电的金属外壳与接地极之间作可靠的电气连接。它的作用是挡电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流入在地，而流经人体的电流很小。这时只要适当控制接地电阻（一般不大于4Ω。
（2）保护接零
在电源中性点直接接地的低压电力系统中，将用电设备的金属外科与供电系统中的零线或专用零线直接做电气连接，称为保护接零。它的作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确折动作，切断事故电源，保证人身安全。其供电系统为接零保护系统，即TN系统。保护零线是否与工作零线分开，可将TN供电系统划为TN—C、TN—C—S三种供电系统。
TN—C供电系统。它的工作零线兼做接零保护线。这种供电系统就是平常所说的三相四线制。但是如果三相负荷不平衡时，零线上有不平横电流，所以保护线所连接的电气设备金属外壳有一定电位。如果电性线断线，则保护接零的漏电设备外壳带电。因此这种供电系统存在有一定缺点。
TN—S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应特别指出，PE线不许断线。在供电末端应将PE线作重复接地。
TN—C—S供电系统。在建筑施工现场如果与外单位共用一台变压器或本施工现场变压器中性点没有接出PE线，是三相四线制供电，而施工现场采用专用保护线PE时，可在施工现场总箱中零线做重复接地后引出一根专用PE线，这种系统就称为TN—C—S供电系统。施工时应注意：除了总箱处外，其它各处增不得把N线和PE 线连接，PE线上不许安装开关和熔断器，也不得把大地兼做PE线。PE线也不得进入漏电保护器，因为线路末端的漏电保护器动作，会使前级漏电保护器动作。
不管采用保护接地还是保护接零，必须注意：在同一系统中不允许对一部分设备采取接地，对另一部分采取接零。因为在同一系统中，如果有的设备采取接地，有的设备采取接零，则当采取接地的设备发生碰壳时，零线电位将声高，而使所有接零的设备外壳都带上危险的电压。
8、电气设备的设置要符合下列要求
（1）配电系统应设置室内总配电屏和室外分配惦箱和分配电箱，实行分级配电。
（2）动力配电箱与照明配电箱宜分别设置，如合设置在同一配电箱内，动力合照明线路应分路设置，照明线路接线宜接在动力开关的上侧。
（3）开关箱应由末级分配电箱配电。开关箱内应一机一闸，每台用电设备应有自己的开关箱，严禁用一个开关箱直接控制两台及以上的用电设备。
（4）总配电箱应设在靠近电源的地方，分配电箱应设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3 m。
（5）配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。也不得装设在易受外来固体物撞击、强烈振动、液体浸溅及热源烘烤的场所。配电箱、开关箱周围应有足够两人同时工作的空间，其周围不得堆入任何有碍操作、维修的物品。
（6）配电箱、开关箱安装要端正、牢固，移动式的箱体应装设在坚固的支架上。固定式配电箱、开关箱的下皮与地面的垂直距离应大于1.3 m小于1.5 m。移动式分配电箱、开关箱的皮下与地面的垂直距离为0.6~1.5 m。配电箱、开关箱采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5㎜。
（7）配电箱、开关箱中导线的进线口和出线口应设在箱体下面，严禁设在箱体上的顶面、侧面、后面后箱门处。
9、电气设备的操作与维修人员必须符合以下要求
（1） 施工现场内临时用电的施工和维修必须由经过培训后取得上岗证书的专业电工完成，电工的等级应同工程的难易程度和技术复杂性相适应，初级电工不允许进行中、高级电工的作业。
（2） 各类用电人员应做到：掌握安全用电基本知识和所用设备的性能；使用设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施是否完好，严禁设备带“病”运转；停用的设备必须拉闸断电，锁好开关箱；负责保护所用设备的负荷线，保护零线和开关箱，发现问题，及时报告解决；搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。
10、电气设备的使用与维护
（1）施工现场的所有配电箱、开关箱应每月进行一次检查和维修。检查、维修人员必须是专业电工。工作时必须穿戴好绝缘用品，必须使用电工绝缘工具。
（2） 维修配电箱、开关箱时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。
（3） 配电箱内盘面上应标明各回路的名称、用途、同时要作出分
标记。
（4） 总、分配电箱门应配锁，配电箱和开关箱应指定专人负责。施工现场停止作业1小时以上时，应将动力开关箱上锁。
（5） 各种电气箱内不允许放置任何杂物，并应保持清洁。箱内不得挂接其它临时用电设备。
（6） 熔断器的熔体更换时，严禁用不符合原规格的熔体代替。
11、施工现场的用电线缆敷设
（1） 电缆线路应采用穿管埋地或沿墙、电杆架空敷设，严禁沿地面明设。
（2） 电缆在室外直接埋地敷设的厚度应不小于0.6m，并应在电缆上下各均匀铺设不小于50㎜厚的细砂，然后覆盖 等硬质保护层。
（3） 橡皮电缆沿墙或电杆敷设时应用绝缘子，严禁使用金属裸线作绑扎。固定点间的距离应保证橡皮能承受自重所带的荷重。橡皮电缆的最大弧度距地不得小于2.5 m。
（4） 电缆的接头应牢固可靠，绝缘包扎后的接头不能降低原来的绝缘强度，并不得承受张力。
（5） 在有高层建筑的施工现场，临时电缆必须采用埋地引入。电缆垂直敷设的位置应充分利用在建工程的竖井、垂直孔洞等，同时应靠近负荷中心，固定点每楼层不得少于一处。电缆水平敷设沿墙固定，最大弧垂距地不得小于1.8 m。
12、照明装置
（1） 金属外壳的灯具外壳必须作保护接零，所用配件均应使用镀锌件。
（2） 室外灯具距地面不得小于3m，室内灯具不得低于2.4 m。插座接线时应符合规范要求。
（3） 螺口灯头及接线应符合下列要求
相线接在与中心触头相边的一端，零线接在与螺纹口相辖的一端。
灯头的缘外壳不得有损伤和漏电。
（4） 严禁将插座与搬把开关靠近装设，严禁在床上设开关。
13、现场施工临时用电平面图。
14、施工用电箱、柜系统图。

施工组织设计（方案）报审表

工程名称： 编号：
致： （监理单位）
我方已根据施工合同的有关规定完成了 环境保护措施 的工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。
附：施工组织设计（方案）

承包单位（章）： 浙江华泰建设宜昌分公司
项目经理：
日 期：

专业监理工程师审查意见：

专业监理工程师：
日 期：

总监理工程师审核意见：

项目监理机构：
总监理工程师：
日 期：

施工组织设计（方案）报审表

工程名称： 编号：
致： （监理单位）
我方已根据施工合同的有关规定完成了 脚手架搭设专项方案 的工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。
附：施工组织设计（方案）

承包单位（章）： 浙江华泰建设宜昌分公司
项目经理：
日 期： 2005.4.1

专业监理工程师审查意见：

专业监理工程师：
日 期：

总监理工程师审核意见：

项目监理机构：
总监理工程师：
日 期：

脚手架安全施工方案
本工程为宜昌市泰江置业有限公司“长江画廊”之“江山风华住宅小区”工程，该项目位于宜昌市伍家区王家河,由A10-A14、A18-A21、B1-B16、B18-B23、B25-B27、B31-B43低层住宅及F-C1C2、F-C3C4、F-C50六层综合楼共50个单位工程组成，总建筑面积为57399.91m2。
本工程外架采用双排扣件式钢管落地式脚手架，主要用于结构和装修阶段的安全防护和提供操作平台。
1、脚手架的材料要求：
外脚手架的搭设材料，选用ø48×3.5钢管，管面无凹凸状，无疵点裂纹和变形，有严重锈蚀，弯曲，压扁或裂纹的不得使用。钢管扣件的质量应符合建设总数钢管脚手架扣件标准要求，并有出厂合格证：直角扣件，主要作大小横杆与立杆向连接之用。也可作连墙杆对脚步用架连接之用，保持杆件点固定十字状。回转扣件，也称万向扣件，主要作斜杆与立杆，斜面杆接长，立杆双管附绑，加强连接之用。对接保件，主要作立杆，在横杆，搁杉，防护栏杆接长之用，脚步架手扳建筑业常用的规格为0.8×1.2m，要选用结实，牢固的聚氯乙烯密圆式安全网，立网1.8×6.00m，都应选用合格产品。
2、脚手架的搭设和拆除
2.1搭设顺序为：
做好搭设的准备工作—→地基处理→放置纵向扫地杆—→逐根树立立杆（随即与纵向扫地杆扣牢）—→安装横向扫地杆（并与立杆或纵向扫地杆扣牢安装第一步大横杆）—→安装第一步小横杆—→第二步大横杆—→第三步小横杆—→加设临时抛撑（上端与第二步大横杆扣牢，在装设两道联墙杆后方可拆除）—→第三、四步大横杆和小横杆—→设置联墙杆—→接立杆—→加设剪刀撑铺脚手板—→绑护身栏杆和挡脚板—→立挂安全网。
2.1.1搭设要求：
1）架子地基平整夯实，抄平后加设垫木或垫板、脚手架要铺满，不得有探头板，脚手架立杆接头错位不小于500mm，水平接头错位不小于500mm，接头错开不在同一跨内。大横杆与立杆的交叉点处设大小横杆卡牢，脚手架纵向支撑应沿高度由下而上连续设置。每15m设置一道，斜杆与地面夹角在45°~60°范围。
2）装修施工用架子，立杆纵距不超过2m，步距不超过2m，立杆横距不超过1.5m，横向水平杆间距不超过1m。
3）操作层脚手架板铺设满，离墙面120mm~150mm，对接时设两根横向水平杆，搭接铺设时，接头在横向水平杆上，搭接长度不小于200mm，脚手架操作层设置180mm高的挡脚板和1.2m的护身栏杆，从二层起脚手架外侧全封闭。
4）联墙点的位置设置在与立杆和大横杆相交的节点处，离节点间距不宜大于30cm。在结构边梁上过中线位置预埋Ф48×3.5钢管。短钢管两端分别用直角扣件与预埋钢管及大横杆相连。结构边梁上水平方向每4m设置一个，联墙拉杆水平方向间距4m，垂直方向隔层设置。
5）脚手架内架与外架必须分别搭设，不得相互连接。卸料平台支架系统必须与脚手架分离，单独搭设；并经严格受力验算
2.2拆除顺序为：
安全网—→护身栏杆—→挡脚板—→脚手板—→小横杆—→大横杆—→立杆 联墙杆—→纵向支撑。
1）首先制作拆除方案，拆除时设警戒区，设置明显标志，专人警戒，禁止行人进入。
2）严格遵守拆除顺序，至上而下，后绑者先拆，先绑者后拆，一般是先拆安全网、档脚板、栏杆、剪刀撑，而后拆小横杆、大横杆、立柱等。不能同时上下作业，拆下的扣件和配件应及时运至地面，严禁高空抛掷。
3质量要求：
脚手架的制作安装质量是保证适用、坚固、稳定、安全、节约的关键。控制质量的主要环节是：
1）材料的规格和质量必须符合要求。
2）构造必须合乎规定，同时要注意多立杆或脚手架的绑扎和螺栓拧紧程度。
3）要有牢固的足够连墙点，以保证整个脚手架的稳定性。
4）脚手板要铺满、铺稳。
4、钢管脚手架的防电措施：
钢管脚手架不得搭设在距离35千伏以上的高压线路4.5m以内的地区，钢管脚手架在架设和使用期间，要严防与带电体接触。在钢筋脚手架上施工的电焊机，砼振动棒等，要放在干燥的木扳上，操作者要戴绝缘手套，穿绝缘鞋，经过钢管脚手架的电线沿严格检查，并采取安全措施。电焊机、振动器外壳要采取保护性拉接地或接零措施。由于架体较高，需加设防雷击措施，具体方法是：在主体底层选定四个转角，将转角处的结构钢筋与脚手架连接。
5、连墙件的布置应符合下列规定：
连墙件布置最大间距
脚手架高度
竖向间距
水平间距
每根连墙杆覆盖面积㎡
双排
≤50m
3h
31a
≤40
6、剪刀撑、横向斜撑
双排脚手架应设剪刀撑与横向斜撑。
剪刀撑的设置应符合下列规定：
1）每道剪刀撑跨越立杆的根数如下表确定。
剪刀撑斜杆与地面的倾角
45℃
50℃
60℃
剪刀撑跨越立杆的最多根数
7
6
5
每道剪刀撑宽度不应小于4跨，且不应小于6 m，斜杆与地面的倾角宜在45℃—60℃之间；
2）并应随立杆，纵向和横向水平杆等同步搭设，各底层斜杆下端均必须支撑在垫块或垫扳上。
7、搭式计算书
非常作业层荷载计算钢管理论重力为38.4N/㎡，扣件重力按10N/个。剪刀撑长度近似按对角支撑的长度计算：
I=√1.82＋1.82 = 2.55m
每跨脚手架面积：S=1.8×1.2=2.16㎡
非常作业层每层荷载W2为：
W2=「（1.8×2＋1.8×2＋1.2＋2.54×2）×38.4×1.3＋10×4」/2.16
=330N/㎡
考虑钢管实际长度的系数。
立杆设计荷载计算
计算钢管的截面积特征：An =4.893×102㎜2 i =15.78㎜
i0=μ×V=0.77×1800=1386㎜,λ=I0/i=1386/15.78=87.83
欧拉临界应力：Q=π2×E/λ2=3.142×210000/87.8322=269N/㎜2
η=0.3×1/（100 i）2=0.3×1（100×0.01578）2=0.12
计算荷载N为：
N=4.89×102/2×｛「170＋（1＋0.12）×269」/33.4－√「170＋（1＋0.12）×269」2/22－170×269｝
=33413N≈33.4KN
安装高度计算
假设操作层为三层，安装层数按下列计算S×「3W1＋nW2」=33.4
式中S为每根立杆受荷载面积S=2.16/2=1.08m2
N=（33.4×103－3×7920×1.08）/n=21.7层
计算安装高度：h=1.8×21.7=39.06 m
安全系数：K=1＋39.06/200=1.2
实际安装高度：H=39.06/1.2=32.55 m
钢管脚手架的允许搭式高度为32.55 m＞22.8 m ∴安全

施工组织设计（方案）报审表

工程名称： 编号：
致： （监理单位）
我方已根据施工合同的有关规定完成了 模板工程专项方案 的工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。
附：施工组织设计（方案）

承包单位（章）： 浙江华泰建设宜昌分公司
项目经理：
日 期：

专业监理工程师审查意见：

专业监理工程师：
日 期：

总监理工程师审核意见：

项目监理机构：
总监理工程师：
日 期：

模板工程
,工程主体结构为 ,为满足结构尺寸符合设计要求,且观感良好,模板及支架系统安全可靠,特采取以下施工方案:
1、模板设计:根据工程结构形式和特点及施工现场施工条件,对模板进行设计,确定模板平面布置,纵横龙骨规格\数量\排列尺寸,柱箍选用的型式及间距,梁板支撑间距,模板组装形式(就位组装或预制拼装),连接接点大样.演算模板和支撑的强度、刚度及稳定性.绘制全套模板设计图(模板平面图、分块图、组装图、节点大样图、零件加工图).
矩形梁计算
一举行大梁为6.1m,截面积尺寸为250×500㎜,离楼面高度为2.85m,模板底采用φ48×3.5钢管顶撑,顶撑间距为0.70 m,侧模板立档间距为0.5m,木材料采用白松,fc=10N/㎜2, fv=1.4N/ ㎜2, fm=13N/㎜2,
E=9.5×103/㎜2, ,假设松木的密实度为5KN/㎡,底版厚度32㎜,密度γc=1.4N㎜3,试计算确定梁模板底版\侧模板(采用12㎜竹胶板弹性模量E=8×103N/㎜2 )背面加径50×50㎜和顶撑的尺寸.
解:
1、底板计算
(1) 荷载:
1) 底板承受标准荷载:
底板自重力:5×0.032×0.25×1.2=0.0484 KN/m
混凝土自重力:25×0.25×0.50=3.13 KN/m
振捣混凝土荷载:2.0×0.25×1=0.5 KN/m
合计:q1=(0.048＋3.13＋0.19)×1.2＋0.5×1.4=4.74 KN/m
2)抗弯承载力验算:考虑中间设有一接头,按四哭跨连续梁计算,按最不利荷载布置Km=－0.121 KV=－0.620 kw=0.967
Mmax=Km·q·L2=－0.121×4.74×0.702=－0.28KN·m
σ=M/W=0.28×106×6/250×322=6.6N/ m＜fmin=13N/㎜(可)
（2）抗剪强度强度验算
V= KV q L=－0.620×4.74×0.70=2.1KN
剪应力τ=3V/2bh=3×2.1×103/ 2×250×32
=0.40N/㎜＜fv=1.4 N/㎜(可)
（3）饶度验算
荷载不包括振捣砼荷载，则q1=4.04KN/m
q=q1×0.9=4.04×0.9=3.64 KN/m
W= kw q L4/100EI=0.967×3.64×704×12/100×9.5×103×250×323=0.004㎜＜「w」700/400=1.75(可)
2、侧板计算
（1） 荷载计算
（2） 假设T=25℃、β1=1.2 β2=1 V=4m/h 则
F1=0.22γ0β1β2V1/2=0.22×25×200÷（25＋15）×1.2×1×√4
=55KN/㎡
F2=γcH=25×0.5=12.5 KN/㎡
取两者较小值 F=12.5 KN/㎡
乘以分项系数 F=12.5×1.2=15 KN/㎡
2）计算竹胶版背木方间距
L=3√EI/4Kwq
=33√8×103×1÷123/4×0.677×15
=305㎜
3）振捣砼产生的荷载4 KN/㎡，乘以分项系数4×1.4=5.6 KN/㎡
以上两项合计15＋5.6=20.6 KN/㎡
根据立档间距为止500㎜的条件，则线荷载为
20.6×0.5=10.3 KN/㎡
乘以折减系数，则q=q1×0.9=10.3×0.9=9.27 KN/㎡
(2)抗弯强度验算
按四等跨计算
则M=Km·q·L2=－0.121×9.27×0.52=0.28N·㎜
σ=M/W=0.28×106/bh2
=0.28×106×6/500×252=5.38 N/㎜2＜fm=13N/㎜2(可)
（3）抗剪强度
V=KV·qL=－0.620×9.27×500=2874N
剪应力τ=3V/2bh=3×2874/2×500×25=0.345N/㎜＜fV=1.4 N/㎜(可)
（4）挠度计算
取侧压力F=15KN/㎡，化为线荷载15×0.5=7.5KN/m
乘以折减系数q=0.9×7.5=6.75 KN/m
W=KwqL4/100EI=0.967×6.75×5004×12/100×9.5×103×500×253=0.66㎜＜［W］500/400=1.25(可)
3、支撑验算
（1）钢管小楞
钢管小楞选用φ48×3.5㎜钢管，WX=5.08×103
IX=12.18×104㎜作用在小楞上的集中荷载为4.74×0.70=3.32KN
钢管小楞的容许跨度按强度要求：
L=860W/P＋b/2=860×5.08×103/3.32×103＋250/2=1328㎜
按刚度要求容许跨度
L=158.73√I/P =158.7×3√12.18×104/3.32×103 =526㎜
取两者较小值L=526㎜，取L=500㎜
（2）钢管大楞
钢管大楞亦用φ48×3.5㎜钢管，作用载大楞上的均布荷载
q2=0.5×4.74=2.37KN/m
钢管大楞的容许跨度，按强度要求
L=3305√1/q2 =3305×√1/2.37=2147㎜
按刚度要求容许跨度
L=2124.73√1/q2 ==2124.7×3√1/2.37=1594㎜
取两者较小值L=1594㎜，取L=1500㎜
4、钢管立柱
钢管立柱亦选用φ48×3.5㎜钢管，净截面面积A=489㎜2，钢管使用长度L=2.85 m，在中间使用水平横杆，取L0=L/2=2.85÷2=1425㎜i=1/4×√482＋412 =15.78㎜ λ=L0/I=1425/15.78=90.3
查表稳定系数ψ=0.712
容许荷载：
N=105135×ψ=105135×0.712=74856≈74.9KN
钢管承受的荷载N=1/2×1.5×3.32=2.49KN＜52.5KN （可）
如框架柱模板设计：以本建筑物400×500截面计算，层高3 m，施工气温15℃，混凝土浇筑速度4m/h,采用组合钢模。试采用φ48×3.5的钢管为柱箍。
解：V=4m/h，T=15℃，F—混凝土对侧模的最大压力。
F=0.22γβ1β2t0V=0.22×24×1.0×200/(20＋15)×4
=60.34 KN/m2
选用φ48×3.5的钢管，查表得A=489，I=12.19×104
W=5.08×103
A:按抗弯计算柱箍筋间距
L1=8FWA/F（L22A＋4L3W）
=8×205×5.08×1034.89×102/60.3×10-3（1002×4.89×102＋4×600×5.08×103）
=268㎜
B：按饶度计算柱箍间距
L1≤384「W」EI/5FL42
≤384×3×2×2.06×105×12.19×104/5×60.3×10－3×7004
≤399.62㎜
根据计算若采用φ48××3.5的钢管作柱箍，间距为268㎜
共设12道，为了施工方便采取以下措施：间距改为500㎜，6道箍，但每道箍必须为并列两根钢管，或者在柱箍中间增设两根短管与柱箍呈45°的夹角。
2、预制拼装
1） 拼装场地夯实平整，条件许可时应设拼装操作平台。
2） 柱子模板在拼装时，应预留清扫口或灌浆口。
3）模板拼装后进行编号，并涂刷脱模剂，分规格堆放。
3、放好轴线、模板边线、水平控制标高，模板底口应做水泥砂浆找平层，检查并校正，柱子用的地锚已预埋好。
4、柱子、墙钢筋绑扎完毕，水电管线及预埋件已安装，绑好钢筋保护层垫块，并办好隐检手续。
5、安装柱模板：
弹位置线 抹找平层作定位蹬 安装柱模板
安装柱箍 安拉杆或斜撑 办预检
1） 按标高抹好水泥砂浆找平层，按位置线做好定位蹬台，以便保证柱轴线边线与标高的准确，或者按照放线位置，在柱四边离地5~8㎝处的主筋上焊接支杆，从四面顶住模板，以防止位移。
2） 安装柱模板：同排柱，先扎两端柱，经矫正、固定、拉通线校正中间各柱。模板按柱子大小，预拼成一面一片（一面的一边带一个角膜）。或两面一片，就位后先用铝丝与主筋绑扎临时固定，用U形卡将两侧模板卡紧，安装完两面再安另外两面模板。
3） 安装柱箍：柱箍可用角钢、钢管等制成，采用木模板时可用螺栓、方木制作木箍。柱箍应根据柱模尺寸、侧压力大小，在模板设计中确定柱箍尺寸间距。
4） 安装柱模的拉杆或斜撑：柱模每边设2根拉杆，固定于事先预埋在楼板内的钢筋环上，用经纬仪控制，用花篮螺栓调节校正模板垂直度。拉杆与地面夹角宜为45°，预埋的钢筋环与柱距离宜为3/4柱高。
5） 将柱模内清理干净，封闭清理口，办理柱模预检。
6、安装梁模板：
弹线 支立柱 调整标高 安装梁底模
绑梁钢筋 安装侧模 办预检
1） 柱子拆模后在混凝土上弹出轴线和水平线。
2） 安装梁支
