谈屋面防水工程质量问题及预防措施.doc

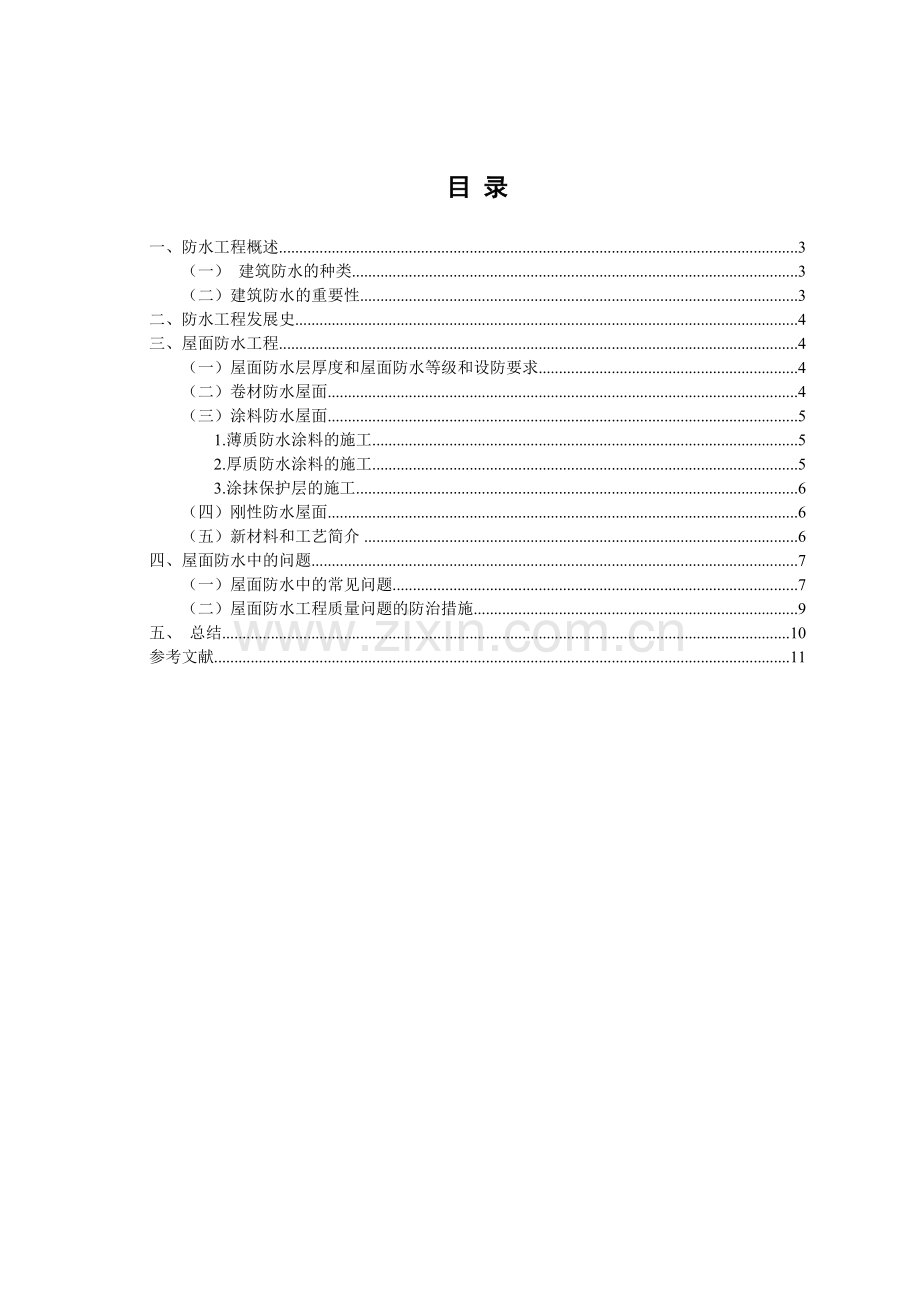

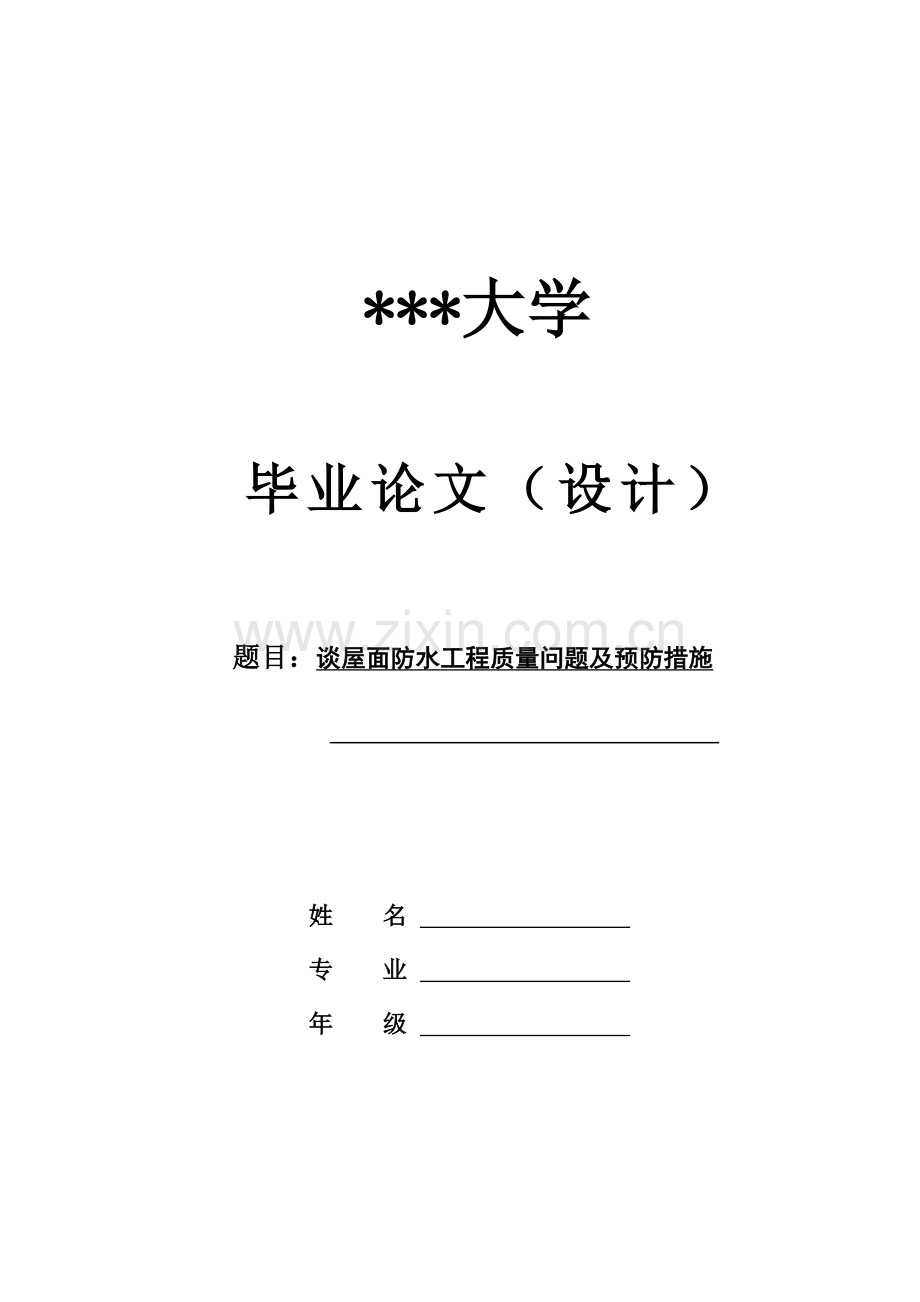

*大学 毕业论文（设计） 题目：谈屋面防水工程质量问题及预防措施 姓 名 专 业 年 级 目 录一、防水工程概述3（一） 建筑防水的种类3（二）建筑防水的重要性3二、防水工程发展史4三、屋面防水工程4（一）屋面防水层厚度和屋面防水等级和设防要求4（二）卷材防水屋面4（三）涂料防水屋面51.薄质防水涂料的施工52.厚质防水涂料的施工53.涂抹保护层的施工6（四）刚性防水屋面6（五）新材料和工艺简介6四、屋面防水中的问题7（一）屋面防水中的常见问题7（二）屋面防水工程质量问题的防治措施9五、 总结10参考文献11谈屋面防水工程质量问题及预防措施摘 要房屋渗漏已成为建筑工程的通病，严重影响到房屋的使用功能和生活质量。本文从屋面渗水原因、平屋面排水设计以及屋面防水措施三方面浅析钢筋混凝土屋面防水技术。主要研究了屋面防水工程的实效做法、质量通病及处理方法等一系列工程中的问题，基于这些问题介绍了一些改进和提高地方法。首先简要介绍防水工程及其发展史。然后介绍了现今屋面防水的做法，做法包括以下常见的三种：(1)卷材防水屋面(2)涂料防水屋面(3)刚性防水屋面。最后重点介绍了一下防水工程中的一些新材料和工艺。关键词：屋面防水工程 卷材防水屋面 涂料防水屋面 刚性防水屋面绪 论 建筑屋面防水质量的低劣是造成渗漏的最直接原因,影响渗漏的因素是多方面的,在施工中人们往往在选材、设计、管理维护造成忽略，以至给工程质量留下后期隐患。防水层施工是实用性的关键工程,防水层工程质量好坏直接关系到建筑物的使用性能及寿命,还会直接影响业主的正常生活及引发投诉。防水工程出现渗漏现象分析结果显示，渗漏原因中多是由于施工粗放造成的。屋面是建筑结构的重要组成部分，建筑结构屋面渗漏直接影响房屋的使用功能。屋面渗漏与屋面防水工程中所用材料和施工操作方法有直接关系。此外，有关屋面的防水质量亦与建筑物设计有关，设计不合理，排水不畅，也将影响屋面防水的耐久性和材料性能的充分发挥。通过工程实践及观察，提出把屋面防水层做成叠合层，使屋面达到既能防水，又能满足保温隔热的目的。所以对建筑结构的刚性防水屋面及其柔性防水屋面的特点、施工技术要点及其防水屋面的质量控制要严把关。1一、防水工程概述（一） 建筑防水的种类 建筑防水为防止水对建筑物某些部位的渗透而从建筑材料上和构造上所采取的措施。防水多使用在屋面、地下建筑、建筑物的地下部分和需防水的内室和储水构筑物等。按其采取的措施和手段的不同分为材料防水和构造防水两大类。材料防水是靠建筑材料阻断水的通路，以达到防水的目的或增加抗渗漏的能力，如卷材防水、涂膜防水、混凝土及水泥砂浆刚性防水以及粘土、灰土类防水等。构造防水则是采取合适的构造形式，阻断水的通路，以达到防水的目的，如止水带和空腔构造等。卷材防水是用沥青和适量粉料加热调制成热沥青膏胶结料，将油毡(见防水卷材)分层铺贴于屋面、地下建筑、储水构筑物的内外表面。涂膜防水是在屋面或地下建筑物表面找平层上抹压或涂刷具有防水能力的液态涂料。常用的防水涂料有沥青基类、化工副产品类及合成树脂类。刚性防水是用混凝土、水泥砂浆等材料或同时掺入防水剂构成的刚性防水层。构造防水为采取正确的构造形式防止雨水或地下水侵入室内的统称。墙板接缝利用空腔构造以及变形缝节点细部构造均属构造防水。（二）建筑防水的重要性在建筑结构中，屋面防水设计是建筑防水设计中较为关键的环节之一，一旦屋面发生漏水会对建筑的整体使用功能带来相当巨大的影响，因此，该环节在建筑防水设计中比较重要。根据对以往大量的工程进行调查表明，大部分建筑的外墙体都有不同程度的渗水现象。因此，在进行建筑防水设计时，一定不能忽视外墙的防水设计。建筑中的楼层防水设计主要是指卫生间以及夹层水箱等位置的防水。在民用住宅建筑中，卫生间漏水是较为普遍的现象，这一情况严重影响了用户正常居住和使用，所以在设计时，应对这一位置的防水加以重视。此外，在高层建筑中一般都会设有夹层，也就是我们所说的设备层。设备运行过程中，很可能因管路裂缝、接头位置不严密等情况发生漏水，若防水设计不到位，势必会导致大面积漏水。因此，建筑中设备层的防水也应予以重视。二、防水工程发展史自从80年代以来，中国新型建筑防水材料发展迅速，形成了沥青及沥青改性防水卷材、合成高分子防水卷材、防水涂料、封闭材料和刚性止水堵漏材料共5大类几百个品种，已经形成品种门类齐全、低中高性能档次齐全的材料体系。三、屋面防水工程（一）屋面防水层厚度和屋面防水等级和设防要求屋面防水层厚度用途材料名称屋面防水等级一二三四防水层厚度(mm)复合使用防水卷材合成高分子高聚物改性沥青三毡四油二毡三油=1.5=4.0不应小于1.5不宜小于4.0不应小于1.5不宜小于4.0不应小于1.5不应小于4.08.5-10.56.5-8.0涂膜合成高分子高聚物改性沥青沥青基防水可分为一、二级屋面多道防水中的一道不应小于2.0不应小于3.0不应小于8.0不宜小于1.0不宜小于1.5不宜小于4.0（二）卷材防水屋面 卷材防水屋面所采用的卷材有沥青防水材料、高聚物改性沥青防水材料和合成高分子防水材料等。目前沥青卷材已被淘汰。卷材经粘贴后形成一整片屋面覆盖层起到防水的作用。卷材有一定的韧性，可以适应一定程度的涨缩变形。粘贴3层的材料取决于卷材种类：沥青卷材用沥青胶做粘贴层；高聚物改性沥青防水材料则用改性沥青胶；合成橡胶树脂类卷材和合成高分子系列卷材，需用特制的粘结剂冷粘贴于预涂底胶的屋面基层上，形成一层整体不透水的屋面防水覆盖层。卷材防水屋面构造。（三）涂料防水屋面 防水涂料是以高分子合成材料为主体，在常温下成无定形液态，经涂布并能在结构表面形成坚韧防水膜的物料总称，主要有薄质涂料和厚质涂料两大类。涂料防水施工操作简单，无污染，冷操作，无接缝，能适应复杂基层，防水性能好，温度适应性强，易补修。 1.薄质防水涂料的施工 薄质防水涂料屋面一般有三胶、一毡三胶、二毡四胶、一布一毡四胶、二布五胶等做法。施工前按设计要求对屋面板的板缝用细石混凝土嵌填密实或上部用油膏嵌缝，将屋面清扫干净，并在突出屋面结构的交接处、转角处加铺一层附加层，宽度250-350mm；板端缝、檐口板与屋面交接处先铺一层宽度为150-300mm塑料薄膜缓冲层。 胶料可采取涂刷、刮涂或机械喷涂的方法。如果设计要求加衬（玻璃棉布或毡片），衬布应采用搭接法，搭接要求参见石油沥青油毡的铺贴搭接。铺加衬布前应先浇胶料挂刷均匀，纤维不露白，并用辊子滚压密实，将布下空气排尽。必须待上道涂层干燥后再进行下道涂层施工，干燥时间要视当地气温而定，一般需4-24h。整个防水层施工完毕，在一周内不许上人或进行其他施工。 2.厚质防水涂料的施工 石灰乳化沥青属于厚质防水涂料，采用抹压法施工，要求基层干燥密实、坚固干净无松动现象，不得起砂、起皮，石灰乳化沥青应搅拌均匀，无沉淀块粒，其稠度为50-100mm，铺抹前根据不同季节和气温高低决定涂刷不同的冷底子油。当日最高气温300C时，应先用水将屋面基层冲洗干净，然后刷稀释的石灰乳化沥青冷底子油一道。在春秋季节，应在清洁的屋面基层上涂刷汽油冷底子油(汽油：沥青=7:3)一道，必要时应通过试抹确定冷底子油的种类和配合比。待冷底子油干燥后，立即铺抹石灰乳化沥青，厚度为5-7mm，待表面收水后，用铁抹子压实抹光，施工气温应5-300C为宜。 3.涂抹保护层的施工 根据设计规定或涂料的使用说明书选定涂层保护材料，一般簿质涂料宜用蛭石、云母粉、铝粉及浅色涂料，厚质涂料可用黄砂、石英砂及石屑粉。进行保护层施工时，在防水层涂刷最后一道涂层时，就立即均匀撒布保护层材料，并随即用胶辊滚压，使之粘牢，隔日将多余部分扫去。涂层刷浅色涂料时，须待防水层最后一道涂膜充分干燥后，将配好的浅色涂料均匀地涂刷一道。要求不露底，不起泡，未干前禁止上人踩踏。（四）刚性防水屋面 刚性防水屋面实质上是刚性混凝土板块防水和柔性接缝防水材料的复合防水屋面。这种刚柔结合的防水屋面适应结构层的变形，它主要是依靠混凝土自身的密实性或采用补偿收缩混凝土，并配合一定的结构措施来达到防水目的。这些结构措施包括：屋面具有一定的坡度便于雨水及时排除；增加钢筋；设置隔离层（减少结构层变形对防水层的不利影响）；混凝土分块设缝，以使板在温度、湿度变化时不至开裂；采用油膏嵌缝，以适应屋面基层变形，保证分隔缝的防水功能。由于刚性防水层对地基不均匀沉降、温度变化、结构振动等因素都非常敏感，所以刚性防水屋面适用于屋面结构刚度较大及地基地质条件较好的建筑。即可用在防水等级为3级的屋面防水，也可用作1、2级屋面多道防水设防中的一道防水层；不适用于设有松散材料保温层的屋面以及受较大震动或冲击的建筑屋面。刚性防水屋面施工可分为普通细石混凝土防水层、补偿收缩混凝土防水层施工。（五）新材料和工艺简介多年来随着双面胶粘带、双缝焊、采用热熔型改性沥青胶的热粘法铺贴高聚物改性沥青防水卷材以及热熔型改性沥青防水涂料科学技术的不断发展，防水做法也有了很大改进。诸如为了减少卷材起鼓与开裂，可采用空铺法、条（点）粘法、热熔法、冷粘法等措施。但上述方法与措施均有一定的局限性。如今，加大新技术的推广应用力度，推广应用高聚物改性沥青防水卷材和合成高分子防水卷材的设计与施工内容，增加使用自粘聚酯胎改性沥青防水卷材、自粘橡胶沥青防水卷材（无胎体），聚合物水泥防水涂料、钢纤维混凝土防水层、泡沫玻璃保温材料、硬质聚氨酯和挤压、模压聚苯乙烯泡沫塑料，板状保温材料等新材料、新工艺、新技术；在找平层施工中，提倡采用细石混凝土和整体现浇混凝土随浇随抹，一次成型的新工艺。近几年新兴多种活性助剂的防水材料由特种水泥、高分子树脂聚合配制而成的材料，如高分子益胶泥材料，纳米无机硅盐防水材料等新材料。也有玻璃纤维油毡冷玛脂屋面防水施工技术、“CDL”屋面防水隔热技术等新技术。四、屋面防水中的问题（一）屋面防水中的常见问题建筑防水方面存在许多通病。如屋面防水工程因种种原因存在着不同程度的渗漏现象和防水质量的隐患等。简单介绍如下：1.设防要求不明确。部分设计单位仅对建筑物的平面布局、立面造型、结构型式、力学计算较为重视，而往往忽视了与建筑物使用功能密切相关的屋面防水设计。设计人员仅对屋面绘制平面关系图，对防水的构造做法、细部大样均不进行详细设计。部分设计人员对屋面工程技术规范(以下简称规范)不熟悉，不了解新型防水材料的性能，未按建筑物类别确定防水等级、设防层次和选择防水材料。例如：规范规定，重要建筑或高层建筑要求设置二道防水设防，但有的设计仍按一道防水设防。 2.结构层问题。因温度变化、混凝土胀缩、施工中踩踏负筋、板厚不足、混凝土密实度差、予埋管线等原因，造成屋面板局部开裂，破坏了防水层，引起了屋面渗漏。 3.材料方面问题。目前，屋面工程上用得比较多的卷材屋面，由于沥青质量变化比较大，用台腊高的沥青生产的油毡，对温度十分敏感，高温易流淌，低温易脆裂，必然降低防水层的质量，严重影响了屋面的使用功能和寿命。其次，沥青油毡质量下降，这是影响屋面使用功能和寿命的又一个重要原因。 4.排水坡度不足。出现天沟排水纵向坡度达不到的现象，有的纵向无坡，甚至倒坡，排水不畅，延长了雨水在屋面的滞留时间，加速了防水材料的老化。 5.混凝土陡坡屋顶渗漏。目前越来越多地出现了混凝土陡坡屋顶(坡度达5O 以上，有的达150 以上)，其外表面铺贴装饰瓦。此类屋面渗漏较多，其原因，第一，采用干硬性混凝土拍打浇筑，混凝土密实度差、施工缝处理不好，结构板几乎没有自防水能力；第二，装饰瓦与基层之间未设置柔性防水层；第三，装饰瓦没有搭接铺设，产品质量差。 6.找平层未按规范要求设置分仓缝，引起找平层收缩裂缝，且拉裂防水层，造成渗漏。 7.涂膜防水层厚度不足。致使放水功能失效，防水耐用年限缩短。 8.对刚性保护层与防水层之间没有设置隔离层，甚至有的还有意增加防水层与刚性保护层的粘结，这样，由于刚性保护层的变形、收缩开裂，导致防水层的拉伸挤压而破坏。 9.保护层不符合要求。有的工程设计未设置防水保护层，有的工程防水保护层设置不合理，如：上人屋面的涂膜防水采用刮水泥浆作保护层，易龟裂脱落。 10.屋面转角施工不当。如屋面水平阳角、竖向阴角和阳角的基层普遍未按规范要求做圆弧倒角，造成防水卷材折角或防水涂料涂刷不均，易破损；又如屋面与女儿墙等水平阴角沿用旧规范做法，做成大圆角，圆角半径达200300ID3n，其后果：第一，浪费材料、增加屋面荷载；第二，由于结构板受力变形和基层砂浆干收缩，致使大圆弧面角基层与结构板容易开裂，拉裂防水层；第三，对大圆的施工增加难度；第四，对于架空隔热层屋面，大大减少了纵排水截面，造成排水不畅甚至积水。 11.泛水做法不规范。 12.其它防水细部构造问题。 13.使用中维护与管理差。 （二）屋面防水工程质量问题的防治措施1.屋面板的结构设计应适当考虑到板厚对防水的影响，配足负筋，避免板端出现塑性铰。混凝t掺入适量的微膨胀剂，缩小板筋间距，屋面大角及平面刚度变化处配置适易的附加筋，以提高抵抗混凝土收缩、温度胀缩裂缝的能力。施工方面：(1)模板刚度应满足要求，支撑应牢靠：(2)控制好混凝上保护层厚度，防止负筋下塌；(3)应选择合格的原材料，恰当的配合方1案8范.文库4欢 迎您采,集比，混凝土水灰比不能过大，振捣要密实；(4)加强养护，严禁过早拆横，过早上荷；(5)避免结构暴露时间过长，尽快施工架空隔热层；(6)尽量不设或少设并处理好施工缝，在施工保温层，找平层之间，对结构层进行蓄水检验，最低蓄水高度应大了l0mm，蓄水时间应大于24h。 2.设计人员必须掌握防水技术、材料性能及屋面防水的设防要求，依据工程性质，重要程度、使用功能以及耐用年限研究屋面防水等级。同时应根据工程特点、地区自然条件等按屋面防水等级要求进行设防，按防排结合，刚柔相济，多道防水脱离 分仓，节点密封，加强保护的设计原则进行用材选择、层次结构设计。再按照屋面工程技术规范中导向性的细部构造示意进行防水细部节点大样图设计，设计深度要符合要求，施工前要进行专项设计交底和施工图纸会审，对不明确、不合理处，施工者应提出，设计者要予以解决。 3.合理布置足够的水落管，标明坡度，画出分水线，仔细核算各处分水线的高度，标注在平面图上，一般情况;方案范文,库.为您.搜集-整理/下，结构找横坡为3，建筑找横坡为2，纵向找坡不得小于1，对于找坡层较厚者，可部分或全部采用轻质材料找平层。 4.平面图中应画出分仓缝的位置，水泥砂浆或细石混凝土找平层分仓缝的间距不得大于6mm，且应设置在易开裂处，分仓缝应预留，不得有切割，缝宽宜为20mm30mm，选择中档以上密封材料嵌缝，施工时应注意找平层的赶平压光，加强养护，嵌缝密封材料应挤压密实。 5.使用涂膜做屋面防水时，沥青基防水涂膜的厚度以不小于5mm，高聚构设性沥青防水涂膜的厚度不得小于3mm，合成高分子防水涂膜的厚度不得小于2mm。对涂膜防水屋面的表面应设置保护层，采用水泥砂浆或块材作保护层，应在胎膜与保护层之间设置隔离层，砂浆保护层的厚度不宜小于15mm。 6.在结构板易裂处(如屋面大角及平面刚度变化处)应设置1层2层附加层，在出屋面管根、水落口、天沟、檐沟、檐口泛水、屋面转角等易渗部位应设置附加层；找平层分仓缝处应设置空铺附加层，其宽度要超出加强部位250mm，如为涂膜附加层必须带有胎体增强材料，应先施工附加层，后施工防水层。 7.柔性防水层与刚性保护层之间应设置隔离层，其材料可选用纸筋灰、细砂、塑料薄膜、低等级砂浆等。 8.铺涂柔性防水层(非沥青防水卷材)的所有水平、竖向的阴角和阳角的基层，均做平径为50mm80mm的圆角。 9.如墙因抗震设防为混凝土板时，可按照屋面工程技术规范要求设计泛水收头，较高砖墙泛水收头应在砖墙上留凹槽，卷材压入固定密封收头。 10.屋面基层的含水率过高，干燥有困难时，可采用排气屋面的做法，卷材可采用空铺法或点粘法，并使排气道与大气连通的排气孔相通。 11.其它细部构造应根据实际情况;方案范文,库.为您.搜集-整理/，按照屋面工程技术规范中导向性的细部构造示意进行防水细部节点大样图设计，严格按图施工。 五、 总结在屋面防水工程中，应从土建工程规划设计开始，把整体工程的防水功能及要求认真考虑、科学设计，制定出切实可行的防水工程设计方案，结构防水应和建筑外防水相结合，材料防水和构造防水相结合，在施工过程中，土建工程施工与防水工程施工相互配合，治标兼治本，才能彻底解决屋面渗漏问题，形成行之有效的防水系统。综上所述，防水屋面的质量优劣不论与设计还是施工，关系均非常密切。由于设计上的不重视或施工中不能按照要求施工，都会给屋面防水工程留下许多的质量隐患，以致无法弥补。因此，要提高防水屋面的质量，必然从设计、施工两方面双重把关。随着科学的发展与现代技术的进步，未来新型防水材料亦会随之更新换代，层出不穷。最终实现防水的目的，解决人们生活的不便。参考文献李继业1 建筑工程施工质量问题与防治措施 中国建材工业出版社2003王寿华2 复合防水屋面的设计与施工 施工技术2000廖代广3 土木工程施工技术 武汉理工大学出版社2002祁军4 屋面防水工程质量问题及预防措施 辽宁建材2005王玉龙5 最新屋面防水的细部工法极其通病与防治2002李德宽6 建筑屋面防水探析2003王翠霞7 从屋面渗漏谈屋面防水设计2003指导教师成绩教师评语：11
