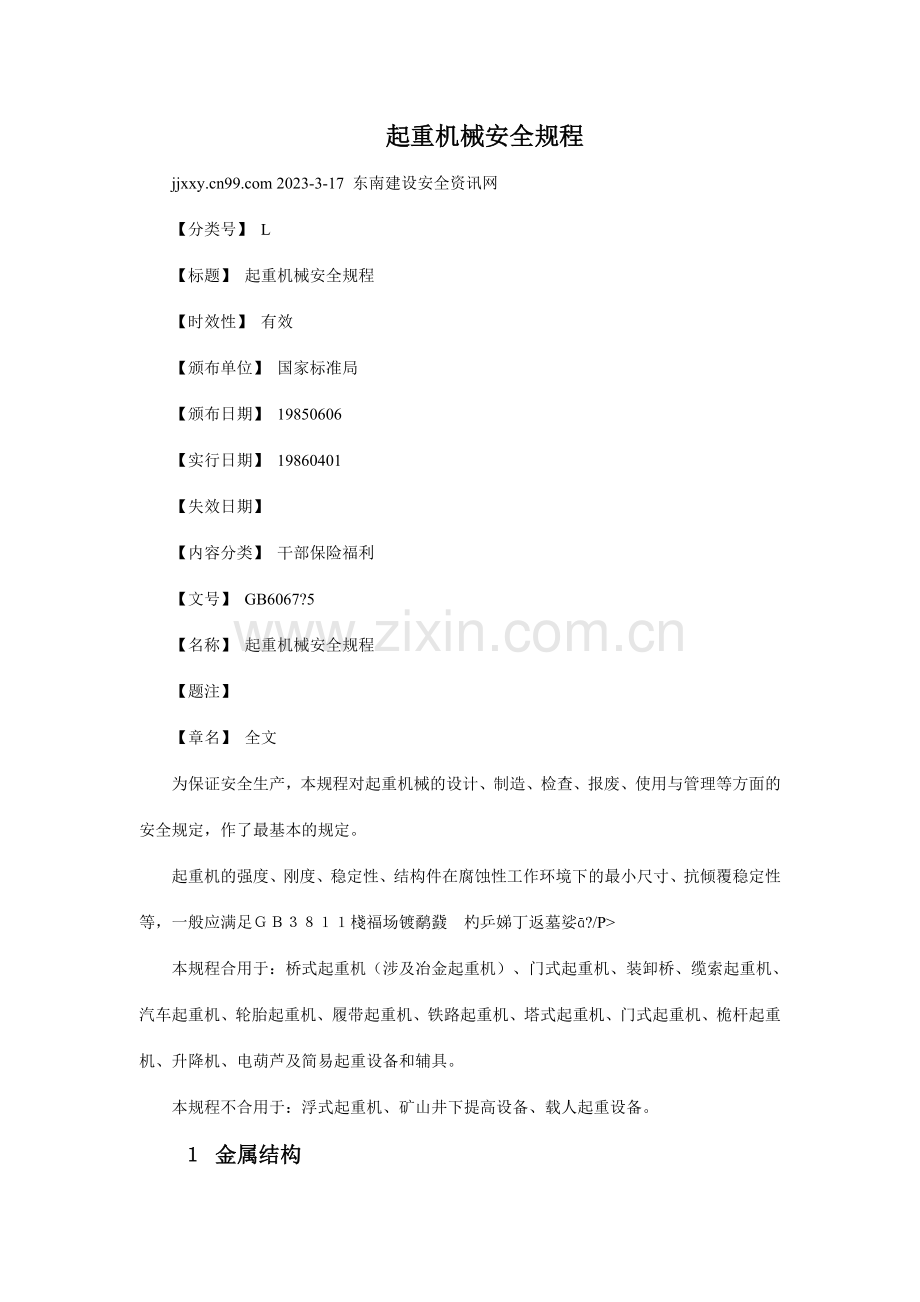

起重机械安全规程
2023-3-17 东南建设安全资讯网
【分类号】 L
【标题】 起重机械安全规程
【时效性】 有效
【颁布单位】 国家标准局
【颁布日期】 19850606
【实行日期】 19860401
【失效日期】
【内容分类】 干部保险福利
【文号】 GB6067?5
【名称】 起重机械安全规程
【题注】
【章名】 全文
为保证安全生产，本规程对起重机械的设计、制造、检查、报废、使用与管理等方面的安全规定，作了最基本的规定。
起重机的强度、刚度、稳定性、结构件在腐蚀性工作环境下的最小尺寸、抗倾覆稳定性等，一般应满足ＧＢ３８１１棧福场镀鹬鼗杓乒娣丁返墓娑ā?/P>
本规程合用于：桥式起重机（涉及冶金起重机）、门式起重机、装卸桥、缆索起重机、汽车起重机、轮胎起重机、履带起重机、铁路起重机、塔式起重机、门式起重机、桅杆起重机、升降机、电葫芦及简易起重设备和辅具。
本规程不合用于：浮式起重机、矿山井下提高设备、载人起重设备。

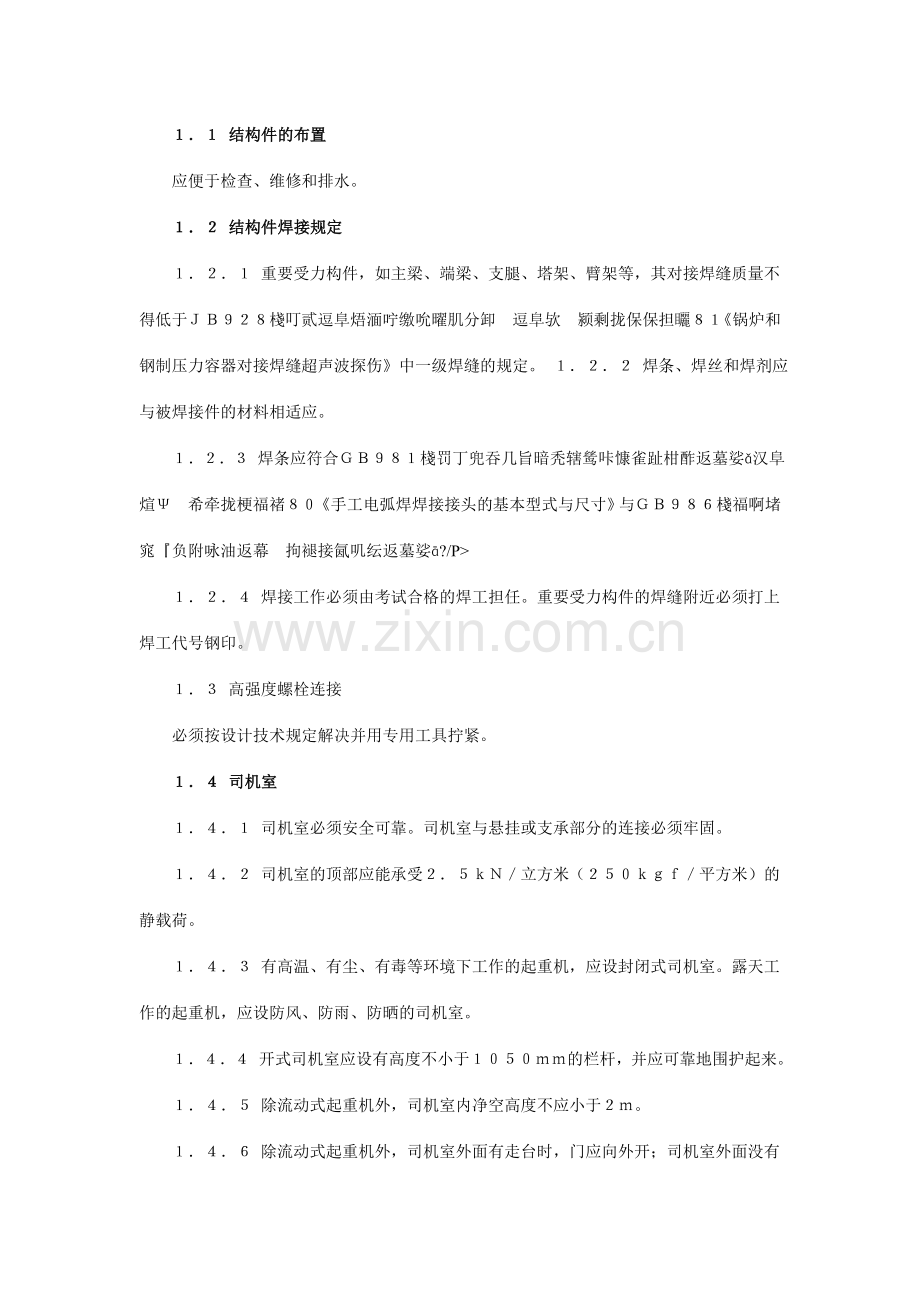

１ 金属结构
１．１ 结构件的布置
应便于检查、维修和排水。
１．２ 结构件焊接规定
１．２．１ 重要受力构件，如主梁、端梁、支腿、塔架、臂架等，其对接焊缝质量不得低于ＪＢ９２８棧叮贰逗阜焐湎咛缴吮曜肌分卸逗阜欤颍剩拢保保担矖８１《锅炉和钢制压力容器对接焊缝超声波探伤》中一级焊缝的规定。 １．２．２ 焊条、焊丝和焊剂应与被焊接件的材料相适应。
１．２．３ 焊条应符合ＧＢ９８１棧罚丁兜吞几旨暗秃辖鸶咔慷雀趾柑酢返墓娑ǎ汉阜煊Ψ希牵拢梗福禇８０《手工电弧焊焊接接头的基本型式与尺寸》与ＧＢ９８６棧福啊堵窕『负附咏油返幕拘褪接氤叽纭返墓娑ā?/P>
１．２．４ 焊接工作必须由考试合格的焊工担任。重要受力构件的焊缝附近必须打上焊工代号钢印。
１．３ 高强度螺栓连接
必须按设计技术规定解决并用专用工具拧紧。
１．４ 司机室
１．４．１ 司机室必须安全可靠。司机室与悬挂或支承部分的连接必须牢固。
１．４．２ 司机室的顶部应能承受２．５ｋＮ／立方米（２５０ｋｇｆ／平方米）的静载荷。
１．４．３ 有高温、有尘、有毒等环境下工作的起重机，应设封闭式司机室。露天工作的起重机，应设防风、防雨、防晒的司机室。
１．４．４ 开式司机室应设有高度不小于１０５０ｍｍ的栏杆，并应可靠地围护起来。
１．４．５ 除流动式起重机外，司机室内净空高度不应小于２ｍ。
１．４．６ 除流动式起重机外，司机室外面有走台时，门应向外开；司机室外面没有走台时，门应向里开。司机室外有无走台都可采用滑动式拉门。 司机室底面与下方地面、通道、走台等距离超过２ｍ时，一般应设立走台。
１．４．７ 除流动式起重机和司机底部都无碰人危险的起动机外，与起重机一起移动的司机室，其底面距下方地面、通道、走台等净空高度不应小于２ｍ。
１．４．８ 桥式起重机司机室，一般应设在无导电裸滑线的一侧。
１．４．９ 司机室的构造与布置，应使司机对工作范围具有良好的视野，并便于操作和维修。
司机室应保证在事故状态下，司机能安全地撤出，或避免事故对司机的危害。
１．４．１０ 司机室窗子的布置，应使所有的窗玻璃都能安全地擦净。
窗玻璃应采用钢化玻璃或夹层玻璃，并应只能从司机室里面安装。
１．４．１１ 内部工作温度高于３５℃的和在高温环境下工作的起重机如冶金用的起重机司机室应设降温装置。
工作温度低于５℃的司机室，应设安全可靠的采暖设备。
１．４．１２ 在高温环境直接受热辐射的司机室，应设有效的隔热层。受热辐射的窗玻璃应采用防红外线辐射的钢化玻璃。
１．４．１３ 司机室应设有舒适可调的座椅、门锁、灭火器和电铃或警报器，必要时还应设立通讯联系装置。
１．５ 栏杆
高度应为１０５０ｍｍ，并应设有间距为３５０ｍｍ的水平横杆。底部应设立高度不小于７０ｍｍ的围护板。 栏杆上任何一处都应能承受１ｋＮ（１００ｋｇｆ）来自任何方向的载荷而不产生塑性变形。
因在空中润滑或维修，而在臂架上设的栏杆，其扶手应能悬挂安全带挂钩，并应能承受４．５ｋＮ（４５０ｋｇｆ）的载荷而不被破坏。
１．６ 直立梯
梯级间距宜为３００ｍｍ，所有梯级间距应相等；踏杆距前方立面不应小于１５０ｍｍ，梯宽不应小于３００ｍｍ。
当高度大于１０ｍ时，应每隔６～８ｍ设休息平台；当高度大于５ｍ时，应从２ｍ起装设直径为６５０～８００ｍｍ的安全圈，相邻两圈间距为５００ｍｍ。安全圈之间，应用５根均匀分布的纵向连杆连接。
安全圈的任何位置都应能承受１ｋＮ（１００ｋｇｆ）的力而不破断。
直立梯通向边沿敞开的上层平台时，梯两侧扶手顶端比最高一级踏杆，应高出１０５０ｍｍ，扶手顶端应向平台弯曲。
１．７ 斜梯
应按表１的规定设立，在整架斜梯中，所有梯级间距应相等。
斜梯高度大于１０ｍ时，应在７．５ｍ处设休息平台。在以后的高度上，每隔６～１０ｍ设休息平台。
梯侧应设栏杆。

表１ 对斜梯的规定
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
与水平面夹角（°）｜２０ ｜３５ ｜４０ ｜４５ ｜５０ ｜５５ ｜６０ ｜６５
－－－－－－－－－｜－－－｜－－－｜－－－｜－－－｜－－－｜－－－｜－－－｜－－－
梯级间距（ｍｍ） ｜１６０｜１７５｜１８５｜２００｜２１０｜２２５｜２３５｜２４５
踏板宽度（ｍｍ） ｜３１０｜２８０｜２４９｜２２６｜２０８｜１８０｜１６０｜１４５
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
１．８ 起重机上的走台
宽度（由栏杆到移动部分的最大界线之间的距离）对电动起重机不应小于５００ｍｍ，对人力驱动的起重机不应小于４００ｍｍ。
上空有相对移动构件或物体的走台，其净空高度不应小于１８００ｍｍ。
走台应能承受３ｋＮ（３００ｋｇｆ）移动的集中载荷而无塑性变形。
１．９ 防滑
梯子踏板、走台平面应有防滑性能。
１．１０ 金属结构的报废
１．１０．１ 重要受力构件失去整体稳定性时不应修复，应报废。
１．１０．２ 重要受力构件发生腐蚀时，应进行检查和测量。当承载能力减少至原设计承载能力的８７％时，如不能修复，应报废。
对无计算能力的使用单位，当重要受力构件断面腐蚀达原厚度的１０％时，如不能修复，应报废。
１．１０．３ 重要受力构件产生裂纹时，应根据受力情况和裂纹情况采用阻止裂纹继续扩展的措施，并采用加强或改变应力分布的措施，或停止使用。
１．１０．４ 重要受力构件因产生塑性变形，使工作机构不能正常地安全运营时，如不能修复，应报废。
对于一般桥式类型起重机，当小车处在跨中，并且在额定载荷下，主梁跨中的下挠
１值在水平线下，达成跨度的－－－时，如不能
７００修复，应报废。
２ 重要零部件
２．１ 吊钩
２．１．１ 吊钩应有制造单位的合格证等技术证明文献，方可投入使用。否则，应经检查，查明性能合格后方可使用。 使用中，应按本规程的有关规定检查、维修和报废。
２．１．２ 起重机械不得使用铸造的吊钩。
２．１．３ 吊钩宜设有防止吊重意外脱钩的保险装置。
２．１．４ 吊钩表面应光洁，无剥裂、锐角、毛刺、裂纹等。
２．１．５ 材料
ａ．吊钩材料应采用优质低碳镇静钢或低碳合金钢；
ｂ．锻钩一般应用ＧＢ６９６棧叮怠队胖侍妓亟峁垢指趾藕鸵话慵际跆跫分泄娑ǖ模玻昂鸥郑?/P>
ｃ．板钩一般应用ＧＢ７００棧罚埂镀胀ㄌ妓亟峁垢旨际跆跫分泄娑ǖ模?、Ｃ3钢，或ＧＢ１５９１棧罚埂兜秃辖鸾峁垢旨际跆跫分泄娑ǖ模保叮停罡帧?/P>
２．１．６ 吊钩的检查
ａ．人力驱动的起升机构用吊钩，以１．５倍额定载荷作为检查载荷进行实验；
ｂ．动力驱动的起升机构用吊钩，检查载荷按表２取值：
表２ 吊 钩 的 检 验 载 荷
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
额定起重量 ｜ 检 验 载 荷 ｜ 额定起重量 ｜ 检 验 载 荷
－－－－－－－｜－－－－－－－－－｜－－－－－－－－｜－－－－－－－－－－
ｔ ｜ ｋＮ ｜ ｔｆ ｜ ｔ ｜ ｋＮ ｜ ｔｆ
０．１ ｜ ２ ｜０．２ ｜ ６．３ ｜ １２５｜１２．５
０．１２５｜ ２．５｜０．２５｜ ８ ｜ １６０｜１６．０
０．１６ ｜ ３．２｜０．３２｜ １０ ｜ ２００｜２０．０
０．２ ｜ ４ ｜０．４ ｜ １２．５ ｜ ２５０｜２５．０
０．２５ ｜ ５ ｜０．５ ｜ １６ ｜ ３１５｜３１．５
０．３２ ｜ ６．３｜０．６３｜ ２０ ｜ ４００｜４０．０
０．４ ｜ ８ ｜０．８ ｜ ２５ ｜ ５００｜５０．０
０．５ ｜１０ ｜１．０ ｜ ３２ ｜ ６００｜６０
０．６３ ｜１５．５｜１．２５｜ ４０ ｜ ７００｜７０ ０．８ ｜１６ ｜１．６ ｜ ５０ ｜ ８５０｜８５
１ ｜２０ ｜２．０ ｜ ６３ ｜１０００｜１００
１．２５ ｜２５ ｜２．５ ｜ ８０ ｜１２００｜１２０
１．６ ｜３２ ｜３．２ ｜ １００ ｜１４３０｜１４３
２ ｜４０ ｜４．０ ｜ １１２ ｜１５８０｜１５８
２．５ ｜５０ ｜５．０ ｜ １２５ ｜１７２５｜１７．５
３．２ ｜６３ ｜６．３ ｜ １４０ ｜１８９０｜１８９
４ ｜８０ ｜８．０ ｜等于或大于１６０｜ ｜
５ ｜１００ ｜１０．０｜ ｜ 超载３３％
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－ 　
注：额定起重量，指吊钩与正常使用情况下，所允许承受的最大质量。
ｃ．吊钩卸去检查载荷后，在没有任何明显的缺陷和变形的情况下，开口度的增长不应超过原开口度的０．２５％；
ｄ．吊钩应能可靠地支持住２倍的检查载荷而不脱落；
ｅ．对工艺成熟、质量稳定、采用常用材料制造的吊钩，应逐件检查硬度；对每批具有同炉号、同吨位、同炉热解决的吊钩，除硬度外的其它机械性能，应按表３的规定抽检。
采用新材料制造吊钩，在质量未稳定前，应对所有吊钩作１００％的材料机械性能检查。检查结果应符合相应的材料标准。 ２．１．７ 检查合格的吊钩，应在低应力区作出不易磨灭的标记，并签发合格证。
标记内容至少应涉及：
ａ．额定起重量；
ｂ．厂标或生厂名；
ｃ．标验标志；
ｄ．生产编号。
表３ 吊钩材料性能抽检数量
－－－－－－－－－－－－－－－－－－－－
额定起重量（ｔ）｜抽 检 数 量
－－－－－－－－－｜－－－－－－－－－－
小于或等于５０ ｜５％，但不少于３件
大于５０ ｜１００％
－－－－－－－－－－－－－－－－－－－－
２．１．８ 吊钩出现下述情况之一时，应报废；
ａ．裂纹； ｂ．危险断面磨损达原尺寸的１０％；
ｃ．开口度比原尺寸增长１５％；
ｄ．扭转变形超过１０°；
ｅ．危险断面或吊钩颈部产生塑性变形；
ｆ．板钩衬套磨损达原尺寸的５０％时，应报废衬套；
ｇ．板钩心轴磨损达原尺寸的５％时，应报废心轴。
２．１．９ 吊钩上的缺陷不得焊补。
２．２ 钢丝绳
２．２．１ 起重机械用的钢丝绳，应符合ＧＢ１１０２棧罚础对补筛炙可繁曜迹⒈匦胗胁芳煅楹细裰ぁ?/P>
２．２．２ 钢丝绳的安全系数，不应小于表４和表５的规定：
表４ 机构用钢丝绳安全系数
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－ 机构工作级别｜Ｍ1，Ｍ2，Ｍ3 ｜ Ｍ4 ｜Ｍ5 ｜Ｍ6 ｜Ｍ7 ｜Ｍ8
－－－－－－｜－－－－－－－｜－－－｜－－｜－－｜－－｜－－
安全系数 ｜ ４ ｜４．５｜５ ｜６ ｜７ ｜９
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
注：①对于吊运危险物品的起升用钢丝绳，一
般应用比设计工作级别高一级的工作级
别的安全系数。对起升机构工作级别为
Ｍ７、Ｍ８的某些冶金起重机，在保证一
定寿命的前提下，允许用低的工作级别
的安全系数，但是最低安全系数不得小 于６。
②臂架伸缩用的钢丝绳，安全系数不得小
于４。
表５ 其他用途钢丝绳安全系数
－－－－－－－－－－－－－－－－－－－
用 途 ｜ 安 全 系 数
－－－－－－－－－｜－－－－－－－－－
支承动臂用 ｜ ４
起重机械自身安装用｜ ２．５
缆风绳 ｜ ３．５
吊挂和捆绑用 ｜ ６
－－－－－－－－－－－－－－－－－－－
２．２．３ 钢丝绳在卷筒上，应能按顺序整齐排列。
２．２．４ 载荷由多根钢丝绳支承时，应设有各根钢丝绳受力的均衡装置。
２．２．５ 起升机构和变幅机构，不得使用编结接长的钢丝绳。使用其它方法接长钢丝绳时，必须保证接头连接强度不小于钢丝绳破断拉力的９０％。
２．２．６ 起升高度较大的起重机，宜采用不旋转、无松散倾向的钢丝绳。采用其它钢丝绳时，应有防止钢丝绳和吊具旋转的装置或措施。
２．２．７ 当吊钩处在工作位置最低点时，钢丝绳在卷筒上的缠绕，除固定绳尾的圈数外，必须不少于２圈。
２．２．８ 吊运熔化或火热金属的钢丝绳，应采用石棉芯等耐高温的钢丝绳。
２．２．９ 钢丝绳端部固定连接的安全规定。
ａ．用绳卡连接时，应满足表６的规定，同时应保证连接强度不得小于钢丝绳破断拉力的８５％；
ｂ．用编结连接时，编结长度不应小于钢丝绳直径的１５倍，并且不得小于３００ｍｍ。连接强度不得小于钢丝绳破断拉力的７５％；
表６ 用绳卡连接时的安全规定
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
钢丝绳直径（ｍｍ）｜７～１６｜１９～２７｜２８～３７｜３８～４５
－－－－－－－－－｜－－－－｜－－－－－｜－－－－－｜－－－－－－
绳卡数量（个） ｜ ３ ｜ ４ ｜ ５ ｜ ６
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
绳卡压板应在钢丝绳长头一边；绳卡间距不应 小于钢丝绳直径的６倍
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
ｃ．用楔块、楔套连接时，楔套应用钢材制造。连接强度不得小于钢丝绳破断拉力的７５％；
ｄ．用锥形套浇铸法连接时，连接强度应达成钢丝绳的破断拉力；
ｅ．用铝合金套压缩法连接时，应用可靠的工艺方法使铝合金套与钢丝绳紧密牢固地贴合，连接强度应达成钢丝绳的破断拉力。
２．２．１０ 钢丝绳的维护
ａ．对钢丝绳应防止损伤、腐蚀、或其它物理、化学因素导致的性能减少；
ｂ．钢丝绳开卷时，应防止打结或扭曲；
ｃ．钢丝绳切断时，应有防止绳股散开的措施；
ｄ．安装钢丝绳时，不应在不洁净的地方拖线，也不应绕在其它物体上，应防止划、磨、碾压和过度弯曲；
ｅ．钢丝绳应保持良好的润滑状态。所用润滑剂应符合该绳的规定，并且不影响外观检查。润滑时应特别注意不易看到和不易接近的部位，如平衡滑轮处的钢丝绳；
ｆ．领取钢丝绳时，必须检查该钢丝绳的合格证，以保证机械性能、规格符合设计规定；
ｇ．对平常使用的钢丝绳天天都应进行检查，涉及对端部的固定连接、平衡滑轮处的检查，并作出安全性的判断。
２．２．１１ 钢丝绳应按有关钢丝绳的检查和报废标准报废＃。
２．２．１２ 对于符合ＧＢ１１０２棧罚础对补筛炙可繁曜嫉母炙可诙纤坑肽ニ鸬闹副晟希部砂聪率鲆蠹觳楸ǚ希?/P>
ａ．钢丝绳的断丝数达表７数值时；
表７ 钢 丝 绳 报 废 断 丝 数
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
＼ 断 ＼ 钢 ｜ 钢 丝 绳 结 构（ＧＢ１１０２棧罚矗?/P>
＼ 丝 ＼ 丝 ｜－－－－－－－－－－－－－－－－－－－－－－－－
＼ 数（根）＼ 绳｜ 绳６Ｗ（１９） ｜ 绳６×（３７）
＼ ＼ ｜ 绳９×（１９） ｜
＼ ＼ ｜－－－－－－－－－－－－－－－－－－－－－－－－
＼ ＼ ｜ 一个节距中的断丝数
安全 ＼ ＼｜－－－－－－－－－－－－－－－－－－－－－－－－
系数 ＼ ｜交 互 捻｜同 向 捻｜交 互 捻｜同 向 捻
－－－－－－－－－－－－－－｜－－－－－｜－－－－－｜－－－－－｜－－－－－－
小于６ ｜ １２ ｜ ６ ｜ ２２ ｜ １１
６～７ ｜ １４ ｜ ７ ｜ ２６ ｜ １３
大于７ ｜ １６ ｜ ８ ｜ ３０ ｜ １５
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
注：①表中断丝数是指细钢丝，精钢丝每根相称于１．７根细钢丝。
②一个节距，指每股钢丝绳缠绕一周的轴向距离。
ｂ．钢丝绳有锈蚀或磨损时，应将表７报废断丝数按表８折减，并按折减后的断丝数报废；
表８ 折 减 系 数 表
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
钢丝表面磨损｜１０｜１５｜２０｜２５｜３０～４０｜大于４０
量或锈蚀量％｜ ｜ ｜ ｜ ｜ ｜
－－－－－－｜－－｜－－｜－－｜－－｜－－－－－｜－－－－
折减系数％ ｜８５｜７５｜７０｜６０｜ ５０ ｜ ０
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－ 　
ｃ．吊运火热金属或危险品的钢丝绳的报废断丝数，取一般起重机钢丝绳报废断丝数的一半，其中涉及钢丝表面磨蚀进行折减。
２．３ 起重用焊接环形链
２．３．１ 焊接环形链的安全系数不得小于表９的数值：
表９ 焊接环形链的安全系数
－－－－－－－－－－－－－－－－－－－－－－－－
使用｜光卷筒或滑轮｜ 链 轮 ｜捆绑｜吊 挂 用
情况｜－－－－－－｜－－－－－｜物品｜（带小钩、
｜手动｜机动 ｜手动｜机动｜ ｜小环等）
－－｜－－｜－－－｜－－｜－－｜－－｜－－－－－ 安全｜３ ｜ ６ ｜４ ｜８ ｜６ ｜ ５
系数｜ ｜ ｜ ｜ ｜ ｜
－－－－－－－－－－－－－－－－－－－－－－－－
２．３．２ 焊接环形链的材料，应有良好的可焊性及不易产生时效应变脆性。一般应用ＹＢ６棧罚薄逗辖鸾峁垢旨际跆跫分泄娑ǖ模玻埃停睿不颍玻埃停睿指种圃臁?/P>
２．３．３ 焊接环形链，在检查时应逐条进行５０％额定破断拉力检查。对合格的链条应签发合格证，并在链条上作出下述标记：
ａ．质量等级标志，每隔２０个链环长度或每米长度（两者中取小值）上，明显地压印或刻印质量等级的代号；
ｂ．在链条的所有端部，由检查人员作出明显的检查标志。
２．３．４ 焊接环形链出现下述情况之一时，应报废：
ａ．裂纹；
ｂ．链条发生塑性变形，伸长达原长度的５％；
ｃ．链环直径磨损达原直径的１０％。
２．４ 卷筒
２．４．１ 卷筒上钢丝绳尾端的固定装置，应有防松或自紧的性能。对钢丝绳尾端的固定情况，应每月检查一次。
２．４．２ 多层缠绕的卷筒，端面应有凸缘。凸缘应比最外层钢丝绳或链条高出２倍的钢丝绳直径或链条的宽度。单层缠绕的单联卷筒也应满足上述规定。
２．４．３ 用于起升机构的变幅机构的卷筒，采用筒体内无贯通的支承轴的结构时，筒体宜采用钢材制造。 ２．４．４ 卷筒直径与钢丝绳直径的比值ｈ1不应小于表１０的数值。
表１０ 卷筒和滑轮ｈ1、ｈ2值
－－－－－－－－－－－－－－－－－－－
机构工作级别 ｜ ｈ1 ｜ ｈ2
－－－－－－－｜－－－－－｜－－－－－
Ｍ1、Ｍ2、Ｍ3 ｜ １４ ｜ １６
Ｍ4 ｜ １６ ｜ １８
Ｍ5 ｜ １８ ｜ ２０
Ｍ6 ｜ ２０ ｜ ２２．４
Ｍ7 ｜ ２２．４｜ ２５
Ｍ8 ｜ ２５ ｜ ２８
－－－－－－－－－－－－－－－－－－－
注：①采用不旋费钢丝绳时，应按机构工作级
别取高一档的数值。 ②对于流动式起重机，可不考虑工作级
别，取：ｈ1＝１６；ｈ2＝１８。
２．４．５ 卷筒出现下述情况之一时，应报废：
ａ．裂纹；
ｂ．筒壁磨损达原壁厚的２０％。
２．５ 滑轮
２．５．１ 滑轮直径与钢丝绳直径的比值ｈ2，不应小于表１０的数值。
平衡滑轮直径与钢丝绳直径的比值ｈ平不得小于０．６ｈ2。对于桥式类型起重机，ｈ平应等于ｈ2。对于临时性、短时间使用的简朴、轻小型起重设备，ｈ2值可取为１０，但最低不得小于８。
２．５．２ 滑轮槽应光洁平滑，不得有损伤钢丝绳的缺陷。
２．５．３ 滑轮应有防止钢丝绳跳出轮槽的装置。
２．５．４ 金属铸造的滑轮，出现下述情况之一时，应报废：
ａ．裂纹；
ｂ．轮槽不均匀磨损达３ｍｍ；
ｃ．轮槽壁厚磨损达原壁厚的２０％；
ｄ．因磨损使轮槽底部直径减少量达钢丝绳直径的５０％；
ｅ．其它损害钢丝绳的缺陷。
２．６ 制动器
２．６．１ 动力驱动的起重机，其起升、变幅、运营、旋转机构都必须装设制动器。
人力驱动的起重机，其起升机构和变幅机构必须装设制动器或停止器。
起升机构、变幅机构的制动器，必须是常闭式的。
２．６．２ 起升机构不宜采用重物自由下降的结构。如采用重物自由下降结构，应有可操纵的常闭式制动器。
２．６．３ 吊运火热金属或易燃、易爆等危险品，以及发生事故后也许导致重大危险或损失的起升机构，其每一套驱动装置都应装设２套制动器。
２．６．４ 每套制动器的安全系数，不应小于表１１的规定：
表１１ 制动器的安全系数
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
机 构 ｜ 使 用 情 况 ｜安全系数
－－－－－－－－－－－－｜－－－－－－－－－－－－－－－－－－－－－｜－－－－－
｜ 一般的 ｜１．５
｜－－－－－－－－－－－－－－－－－－－－－｜－－－－－
起升机构 ｜ 重要的 ｜１．７５
｜－－－－－－－－－－－－－－－－－－－－－｜－－－－－
｜ 具有液压制动作用的液压传动 ｜１．２５
－－－－－－－－－－－－｜－－－－－－－－－－－－－－－－－－－－－｜－－－－－
吊运火热金属或危险品｜ 装有２套支持制动器时，对每一套制动器 ｜１．２５
的起升机构 ｜－－－－－－－－－－－－－－－－－－－－－｜－－－－－
｜ 对于２套彼此有刚性联系的驱动装置，每 ｜１．１
｜套装置装有２套支持制动器时，对每一套制动器｜
－－－－－－－－－－－－｜－－－－－－－－－－－－－－－－－－－－－｜－－－－－
非平衡变幅机构 ｜ ｜１．７５
－－－－－－－－－－－－｜－－－－－－－－－－－－－－－－－－－－－｜－－－－－
｜在工作状态时 ｜１．２５
平衡变幅机构 ｜－－－－－－－－－－－－－－－－－－－－－｜－－－－－
｜在非工作状态时 ｜１．１５
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
２．６．５ 制动器应有符合操纵频度的热容量。
２．６．６ 制动器对制动带摩擦垫片的磨损应有补偿能力。 ２．６．７ 制动带摩擦垫片与制动轮的实际接触面积，不应小于理论接触面积的７０％。
２．６．８ 带式制动器的制动带摩擦垫片，其背衬钢带的端部与固定部分的连接，应采用铰接，不得采用螺栓连接、铆接、焊接等刚性连接型式。
２．６．９ 人力控制制动器，施加的力与行程不应大于表１２的规定：
表１２ 人的控制力与行程
－－－－－－－－－－－－－－－－－－－－－－－－－
｜ ｜ 施加的力 ｜
要 求 ｜操作方法｜－－－－－－－｜行程，ｃｍ
｜ ｜ Ｎ ｜ｋｇｆ｜
｜ ｜ ｜ ｜
－－－－－－｜－－－－｜－－－｜－－－｜－－－－－
｜手 控 ｜１００｜１０ ｜ ４０
一般宜采用值｜－－－－｜－－－｜－－－｜－－－－－
｜脚 踏 ｜１２０｜１２ ｜ ２５
－－－－－－｜－－－－｜－－－｜－－－｜－－－－－
｜手 控 ｜２００｜２０ ｜ ６０
最 大 值 ｜－－－－｜－－－｜－－－｜－－－－－
｜脚 踏 ｜３００｜３０ ｜ ３０
－－－－－－－－－－－－－－－－－－－－－－－－－
２．６．１０ 控制制动器的操纵部位，如踏板、操纵手柄等，应有防滑性能。
２．６．１１ 正常使用的起重机，每班都应对制动器进行检查。 ２．６．１２ 制动器的零件，出现下述情况之一时，应报废：
ａ．裂纹；
ｂ．制动带摩擦垫片厚度磨损达原厚度的５０％；
ｃ．弹簧出现塑性变形；
ｄ．小轴或轴孔直径磨损达原直径的５％。
２．７ 制动轮
２．７．１ 制动轮的制动摩擦面，不应有妨碍制动性能的缺陷，或沾染油污。
２．７．２ 制动轮出现下述情况之一时，应报废：
ａ．裂纹；
ｂ．起升、变幅机构的制动轮，轮缘厚度磨损达原厚度的４０％；
ｃ．其它机构的制动轮，轮缘厚度磨损达原厚度的５０％；
ｄ．轮面凹凸不平度达１．５ｍｍ时，如能修理，修复后轮缘厚度应符合本条中ｂ、ｃ的规定。 ２．８ 在钢轨上工作的车轮
出现下列情况之一时，应报废：
ａ．裂纹；
ｂ．轮缘厚度磨损达原厚度的５０％；
ｃ．轮缘厚度弯曲变形达原厚度的２０％；
ｄ．踏面厚度磨损达原厚度的１５％；
ｅ．当运营速度低于５０ｍ／ｍｉｎ时，椭圆度达１ｍｍ；当运营速度高于５０ｍ／ｍｉｎ时，椭圆度达０．５ｍｍ时。
２．９ 传动齿轮
出现下述情况之一时，应报废：
ａ．裂纹；
ｂ．断齿；
ｃ．齿面点蚀损坏达啮合面的３０％，且深度达原齿厚的１０％时；
ｄ．齿厚的磨损量达表１３所列数值时； ｅ．吊运火热金属或易燃、易爆等危险
表１３ 齿轮齿厚的允许磨损量
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
比较的基准｜ 齿厚磨损达原齿厚的％
磨 损 ｜－－－－－－－－－－－－
量 传 动 级 ｜第一级啮合｜其它级啮合
用 途 ｜ ｜
－－－－－－－－－－－－－－－－－－－｜－－－－－｜－－－－－－
｜ 起升机构和非平衡变幅机构 ｜ １０ ｜ ２０
闭 式｜－－－－－－－－－－－－－－－｜－－－－－｜－－－－－－
｜ 其它机构 ｜ １５ ｜ ２５
－－－－－－－－－－－－－－－－－－－｜－－－－－－－－－－－－ 开 式 齿 轮 传 动 ｜ ３０
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
品的起升机构、变幅机构，其传动齿轮的磨损限度，达本条中ｃ、ｄ项中数值的５０％时。
２．１０ 齿轮联轴器
出现下述情况之一时，应报废：
ａ．裂纹；
ｂ．断齿；
ｃ．齿厚的磨损量达表１４所列数值时。
２．１１ 气动系统
应设有安全阀和油水分离装置。系统最低压力不应低于４５Ｎ／平方厘米（４．５ｋｇｆ／平方厘米），安全阀压力按设计规定调整。
表１４ 齿轮联轴器齿轮齿厚的磨损限度
－－－－－－－－－－－－－－－－－－－－－－－－
用 途 ｜齿厚的磨损达原齿厚的
｜ ％
－－－－－－－－－－－－｜－－－－－－－－－－－
起升机构和非平衡变幅机构｜ １５
其它机构 ｜ ２０
－－－－－－－－－－－－－－－－－－－－－－－－
２．１２ 液压系统
２．１２．１ 液压系统应有防止过载和冲击的安全装置。
采用溢流阀时，溢流阀压力应取为系统工作压力的１１０％。
２．１２．２ 液压系统应有良好的过滤器或其它防止油污染的装置。
２．１２．３ 液压系统中，应有防止被吊重或臂架驱动，使液压马达超速的措施或装置。 ２．１２．４ 液压系统工作时，液压油的温升不应超过４０℃。
２．１２．５ 支腿油缸处在支承状态时，液控单向阀必须保证可靠地工作。当基本臂在最小工作幅度、悬吊最大起重量１５ｍｉｎ后，变幅油缸和支腿油缸活塞杆回缩量不应大于１５ｍｍ。
２．１２．６ 平衡阀必须直接或用钢管连接在变幅油缸、伸缩臂油缸和液压马达上，不得用软管连接。
２．１２．７ 手动换向阀在操纵时的阻力，应均匀、无冲击跳动。
２．１２．８ 液压系统应按设计规定用油；按说明书规定定期换油。
２．１３ 润滑
设备应有润滑图，润滑点应有标志。润滑点的位置应便于安全接近，使用中应按设计规定定期润滑。
２．１４ 为吊运各类物品而设的专用辅具。
应有自紧倾向；无自紧倾向的应有防止滑落的装置或措施。
上述专用辅具及吊挂、捆绑用的钢丝绳或链条，应每半年检查一次；用其允许承载能力的２倍，悬吊１０ｍｉｎ后按２．２．１１和２．３．４等条款的报废规定对照检查，确认安全可靠后，方可继续使用。
２．１５ 常用简易起重设备
２．１５．１ 新桅杆组装时，中心线偏差不应大于总支承长度的１／１０００；多次使用过的桅杆，在重新组装时，每５ｍ长度内中心线偏差和局部塑性变形均不应大于４０ｍｍ；在桅杆全长内，中心线偏差不应大于总支承长度的１／２００。
组装桅杆的连接螺栓，必须紧固可靠；
桅杆的基础应平整坚实，不积水；
桅杆的连接板，桅杆头部和回转部分等，应每年对变形、腐蚀，铆、焊或螺栓连接进行一次检查。在每次使用前也应进行检查。
２．１５．２ 地锚的埋设，应与现场的土质情况和地锚的受力情况相适应。
地锚坑在引出线露出地面的位置，其前面及两侧在２ｍ的范围内不应有沟洞、地下管道和地下电缆等。
地锚引出线露出地面的位置和地下部分，应作防腐解决。 地锚的埋设应平整、不积水。
２．１５．３ 缆风绳应合理布置，松紧均匀。
缆风绳与桅杆顶部应用卸扣或其它可靠的方法连接；与地锚的连接应牢固可靠。
缆风绳越过公路或街道时，架空高度不应小于７ｍ。
缆风绳与输电线的安全距离，应符合表１８的规定。
２．１５．４ 卷扬机与支承面的安装定位，应平整牢固。
卷扬机卷筒与导向滑轮中心线应对正。卷筒轴心线与导向滑轮轴心线的距离：对光卷筒不应小于卷筒长的２０倍；对有槽卷筒不应小于卷筒长的１５倍。
钢丝绳应从卷筒下方卷入。
卷扬机工作前，应检查钢丝绳、离合器、制动器、棘轮棘爪等，可靠无异常，方可开始吊运。 重物长时间悬吊时，应用棘爪支住。
吊运中忽然停电时，应立即断开总电源，手柄扳回零位，并将重物放下。对无离合器手控制动能力的，应监护现场，防止意外事故。
２．１５．５ 手拉葫芦的悬挂支承点应牢固，悬挂支承点的承载能力应与该葫芦的承重能力相适应。
２．１５．６ 千斤顶的构造，应保证在最大起升高度时，齿条、螺杆、柱塞不能从底座的筒体中脱出。
齿条、螺杆、柱塞在表１５的实验载荷下不得失去稳定。
表１５ 齿条、螺杆、柱塞的实验载荷
－－－－－－－－－－－－－－－－－－－－－－－－－－
额定起重量（ｔ）｜小于２０｜２０～４０｜大于４０
－－－－－－－－－｜－－－－｜－－－－－｜－－－－－
实验载荷（对额定 ｜１．５ ｜ １．３ ｜１．２５
起重量的倍数） ｜ ｜ ｜
－－－－－－－－－－－－－－－－－－－－－－－－－－
当千斤顶置于与水平面成６°角的支承面上，齿条、螺杆、柱塞在最大起升高度，顶头中心受垂直于水平面的额定载荷，并且不少于３ｍｉｎ时，各部位不得有塑性变形或其它异常现象。
千斤顶使用时，不应加长手柄。
千斤顶底座应平整、坚固、完整。 千斤顶的支承应稳固、基础平整坚实。
多台千斤顶共同使用时，各台动作应同步，均衡。
３ 电气设备
３．１ 总规定
起重机的电气设备必须保证传动性能和控制性能准确可靠，在紧急情况下能切断电源安全停车。在安装、维修、调整和使用中不得任意改变电路，以免安全装置失效。
起重机电气设备的安装，必须符合ＧＢＪ２３２棧福病兜缙爸冒沧肮こ淌┕ぜ把槭展娣丁返挠泄毓娑ā?/P>
３．２ 供电及电路
３．２．１ 供电电源
起重机应由专用馈电线供电。对于交流３８０Ｖ电源，当采用软电缆供电时，宜备有一根专用芯线做接地线；当采用滑线供电时，对安全规定高的场合也应备有一根专用接地滑线，即四根滑线。
凡相电压５００Ｖ以上的电源，应符合高压供电有关规定。
３．２．２ 专用馈电线总断路器
起重机专用馈电线进线端应设总断路器。总断路器的出线端不应连接与起重机无关的其它设备。
３．２．３ 起重机总断路器
起重机上宜设总断路器，短路时，应有分断该电路的功能。在地面操作的小型单梁起重机上可以不设总断路器。
３．２．４ 总线路接触器
起重机上应设立总线接触器，应能分路断所有机构的动力回路或控制回路。起重机上已设总机构的空气开关时，可不设总线路接触器。 ３．２．５ 控制电路
起重机控制电路应保证控制性能符合机械与电气系统的规定，不得有错误回路，寄生回路和虚假回路。
３．２．６ 遥控电路及自动控制电路
遥控电路及自动控制电路所控制的任何机构，一旦控制失灵应自动停止工作。
３．２．７ 起重电磁铁电路
交流起重机上，起重电磁铁应设专用直流供电系统，必须时还应有备用电源。
３．２．８ 馈电裸滑线
３．２．８．１ 起重机馈电裸滑线与周边设备的安全距离与偏差应符合表１６的规定。否则应采用安全防护措施。
３．２．８．２ 滑线接触面应平整无锈蚀，导电良好，安装适当，在跨越建筑物伸缩缝时应设补偿装置。
３．２．８．３ 滑线的安全标志
供电主滑线应在非导电接触面涂红色油漆，并在适当的位置装设安全标志，或表达带电的指示灯。
３．２．９ 电线及电缆
起重机必须采用铜芯多股导线。导线一般选用橡胶绝缘电线、电缆。采用多股单芯线时，截面积不得小于１．５平方毫米；采用多股多芯线时，截面积不得小于１．０平方毫米。对电子装置、伺服机构、传感元件等能确认安全可靠的连接导线的截面积不作规定。
电气室、操纵室、控制屏、保护箱内部的配线，主回路小截面积导线与控制回路的导线，可用塑料绝缘导线。 港口工作的起重机宜用船用电缆。
３．２．１０ 电缆卷筒和收放装置
电缆供电的起重机，移动距离１０ｍ以上时，应设立电缆卷筒或其它收放装置。电缆收放速度与起重机运营速度同步。
３．２．１１ 电气配线
３．２．１１．１ 室外工作的起重机，电线应敷设于金属管中，金属管应经防腐解决。如用金属线槽或金属软管代替，必须有良好的防雨及防腐性。
３．２．１１．２ 室内工作的起重机，电线应敷设于线槽或金属管中，电缆可直接敷设，在有机械损伤、化学腐蚀或油污浸蚀的地方，应有防护措施。 ３．２．１１．３ 不同机构、不同电压等级、交流与直流的导线，穿管时应分开。照明线应单独敷设。
表１６ 起重机馈电裸滑线与周边设备的安全距离与偏差
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
项 目 ｜安全距离与偏差（ｍｍ）
－－－－－－－－－－－－－－－－－－－－－－－－－｜－－－－－－－－－－－－－－－
距地面高度 ｜ 大于４５００
－－－－－－－－－－－－－－－－－－－－－－－－－｜－－－－－－－－－－－－－－－
距汽车通道高度 ｜ 大于６０００ －－－－－－－－－－－－－－－－－－－－－－－－－｜－－－－－－－－－－－－－－－
距一般管道 ｜ 大于１０００
－－－－－－－－－－－－－－－－－－－－－－－－－｜－－－－－－－－－－－－－－－
距氧气管道及设备 ｜ 大于１５００
－－－－－－－－－－－－－－－－－－－－－－－－－｜－－－－－－－－－－－－－－－
距易燃气体及液体管道 ｜ 大于３０００
－－－－－－－－－－－－－－－－－－－－－－－－－｜－－－－－－－－－－－－－－－
相邻滑线导电部分和对接地的净距 ｜ 大于３０
－－－－－－－－－－－－－－－－－－－－－－－－－｜－－－－－－－－－－－－－－－ 滑接器距滑线末端距离 ｜ 大于２００
－－－－－－－－－－－－－－－－－－－－－－－－－｜－－－－－－－－－－－－－－－
固定装设的型钢滑线，其终端支架细滑线末端距离 ｜ 小于或等于８００
－－－－－－－－－－－－－－－－－－－－－－－－－｜－－－－－－－－－－－－－－－
滑线膨胀补偿装置的间隙 ｜ １０～２０
－－－－－－－－－－－－－－－－－－－－－－－－－｜－－－－－－－－－－－－－－－
型钢滑线与起重机轨道的实际中心线平行度偏差 ｜小于或等于长度１／１０００，
｜但最大偏差：１０
－－－－－－－－－－－－－－－－－－－－－－－－－｜－－－－－－－－－－－－－－－
滑线接触面之间的等距偏差 ｜ 同 上
－－－－－－－－
