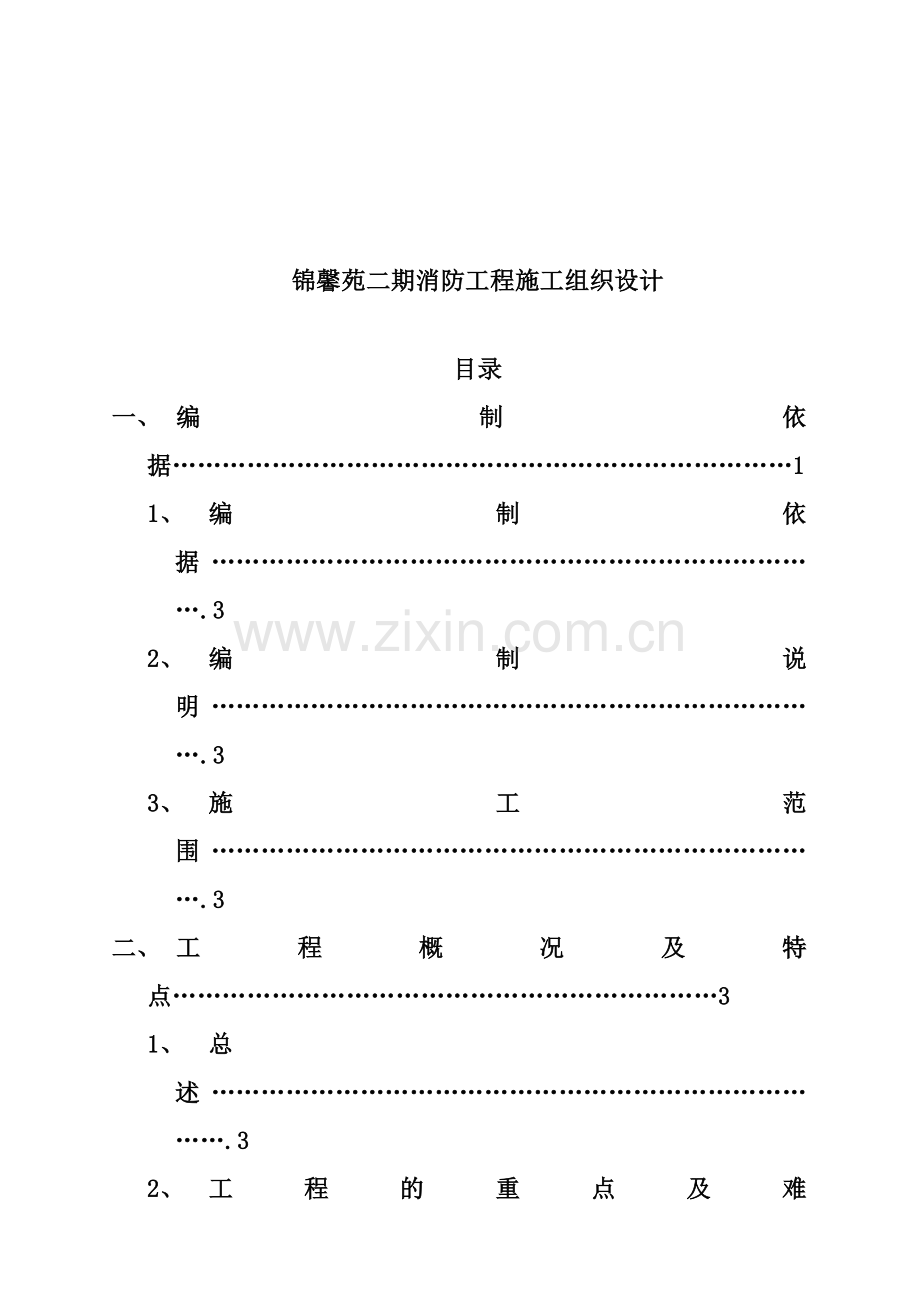

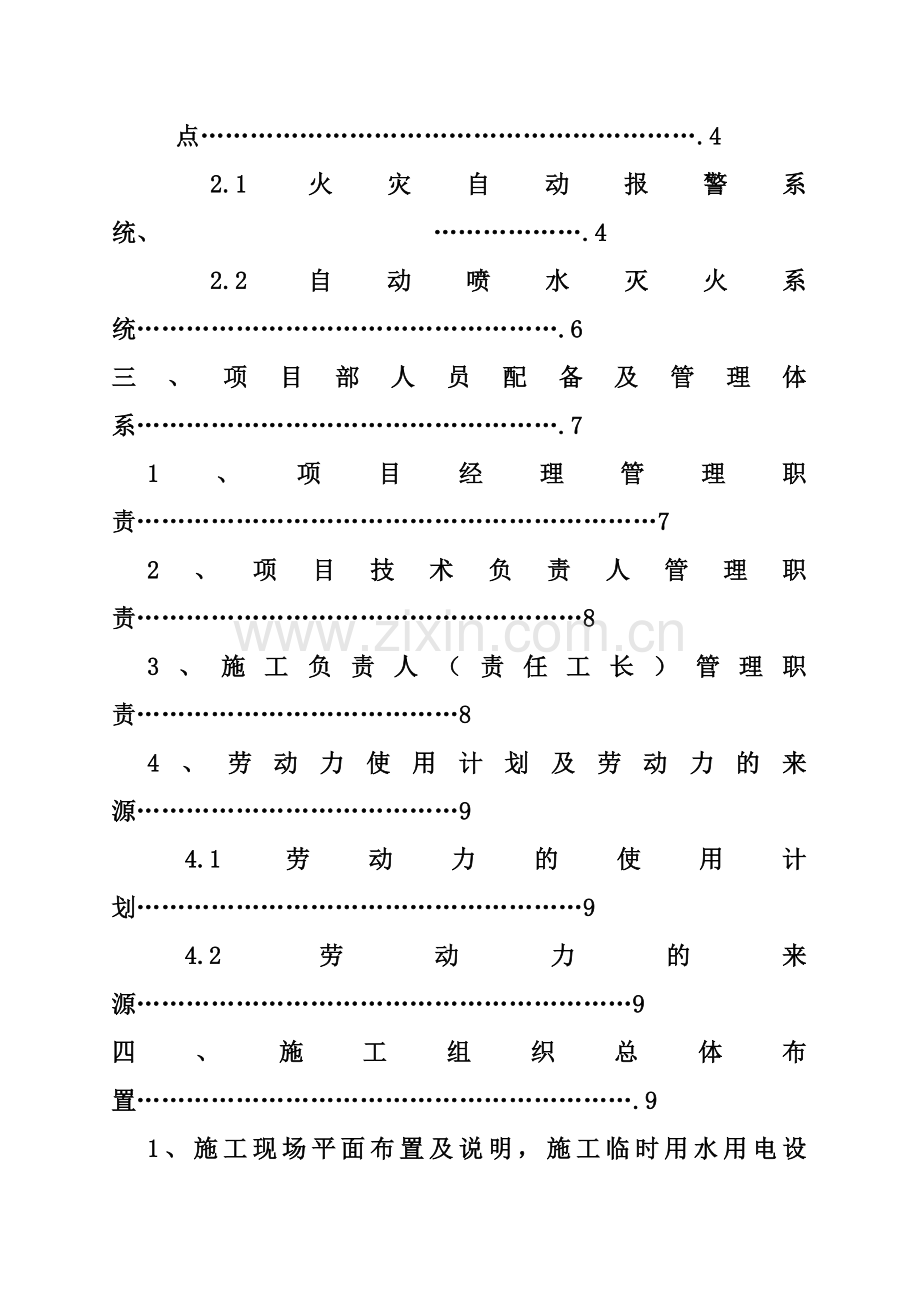

锦馨苑二期消防工程施工组织设计.doc

锦馨苑二期消防工程施工组织设计目录一、 编制依据11、 编制依据.32、 编制说明.33、 施工范围.3二、 工程概况及特点31、 总述.32、 工程的重点及难点.42.1火灾自动报警系统、 .42.2自动喷水灭火系统.6三、项目部人员配备及管理体系.71、项目经理管理职责72、项目技术负责人管理职责83、施工负责人（责任工长）管理职责84、劳动力使用计划及劳动力的来源9 4.1劳动力的使用计划9 4.2劳动力的来源9四、施工组织总体布置.91、施工现场平面布置及说明，施工临时用水用电设计9 1.1施工平面布置9 1.2施工临时用水用电设计92、施工阶段划分及施工程序103、安全文明施工措施10 3.1安全生产管理措施113.2临时用电安全措施123.3消防管理措施12五、施工进度计划及工期安排.13六、施工机械设备配置14 1、机械设备的配置14 2、设备操纵、保养及维修14七、本项工程施工方案及技术措施规定15 1、火灾自动报警系统、 15 1.1系统管线施工要点.15 1.2器材设备安装要点16 1.3系统接地装置的安装要点16 1.4系统调试17 1.5火灾模拟测试17 1.6联动调试17 2、自动喷水灭火系统17 2.1系统管道施工要点18 2.2设备安装要点19八、质量保证措施20 1、具体安装质量控制、保证措施20 2、施工布置和质量检查方案及执行的标准22 3、对防止质量通病的措施23九、施工措施24 1、各专业单位之间的协调配合措施24 2、成品、半成品的保护措施25附件一 27附件二 28附件三 29一、编制依据1、 编制依据A、建筑给排水及采暖工程施工质量验收规范 GB50242-2023B、建筑电气工程施工质量验收规范 GB50303-2023C、火灾自动报警系统设计规范 GB/50116-98D、建筑安装工程施工工艺及操作规程 DB/5100P0100-88 四川省地方标准E、电气装置安装工程接地装置方式及验收规范 GB50169-92F、施工现场临时用电安全技术规范 JGJ46-88G、建设工程施工现场供用电安全规范 GB50194-93H、建筑机械使用安全技术规范 JGJ33-2023I、建筑施工高处作业安全技术规程 JGJ80-91J、火灾自动报警系统施工验收规范 GB50166-92K、自动喷水灭火系统施工及验收规范 GB50261-96L、现场设备、工业管道焊接工程施工及验收规范 GB50236-98M、机械设备安装工程施工及验收通用规范 GB50231-98N、建筑设计防火规范 GBJ16-87O、电气装置的继电保护和自动装置设计规范及条文说明 GB50062-92P、建设领域计算机软件工程技术规范 JGJ/T90-92Q、电气装置安装工程电气设备交接实验标准 GB50150-91R、电气装置安装工程蓄电池施工及验收规范 GB50172-92S、电气装置安装工程电缆线路施工及验收规范 GB50168-922 、编制说明本施工组织设计编写是在建设单位提供的设计施工图基础上，以及根据工期的规定，按照消防系统工艺进行编制的。但设计方案随施工条件变化，如最终设计方案由于二次装修进度、工程量等情况发生变化，届时将对该工程的施工方案进行及时调整。本施工组织设计编制后，经公司工程部、质管办等有关人员共同讨论定稿，待申报给监理单位和建设单位审批后，作为指导本工程安装施工的技术文献，我公司将依据审批后的设计方案编制有关施工方案和调试方案，作为对本消防安装工程施工组织设计方案的具体化和补充。3、施工范围：工程中火灾自动报警系统、自动喷水灭火系统、消火栓、防排烟系统的安装和调试。二、工程概况及特点1总述工程名称：锦馨苑二期消防工程建设单位：成都市平安实业有限公司监理单位：成都市同建工程监理有限公司结构类型：现浇框架 规定工期：根据建设单位总体进度规定进行按排。2本工程的重点及难点序号质量控制重点及难点检测依据备注1管道接口密封度施工规程、规范重点防范的质量通病2管道标高、垂直度、坡度坡向施工规程、规范重要控制3支吊架安装施工规程、规范重点防范的质量通病4法兰平行度、同轴度、密封度施工规程、规范重要控制5管道试压、冲洗施工规程、规范重要控制6报警阀组的安装和调试施工规程、规范重要控制7重型器具的承重施工规程、规范重要控制8保护接地线径截面、接地电阻值施工规程、规范重点防范的质量通病9明露消防保护管刷防火涂料施工规程、规范重要控制10导线分色、编号施工规程、规范重要控制11线路绝缘测试、接地电阻测试施工规程、规范重要控制2.1火灾自动报警系统。A布管穿线本工程布线较多，应特别注意不同系统、不同电流类别的线路，不能穿在同一管内或线槽的同一槽孔内。导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。线槽的直线段应每隔1.01.5M设立吊点或支点，在线槽接头处，距接线盒0.2M处及线槽走向改变或转角处也应设立吊点或支点。 系统布线，应根据现行国家标准的规定，对导线的种类、电压等级进行检查。在吊顶内敷设各类管路和线槽时，宜采用单独的卡具吊装或支撑物固定。管线通过建筑物的变形缝（涉及沉降缝、伸缩缝、抗震缝等）处，应采用补偿措施，导线跨变形缝的两侧应固定，并留有适当余量。火灾自动报警系统导线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20M。B设备安装探测器底座的外接导线应留有不小于15cm的余量，入端处应有明显的标志。测器的传输线，宜选择不同颜色，“+”线应为红色，“-”线应为蓝色，其余线应根据不同途采用其他颜色区分。但相同用途的导线颜色应一致。普通型探测器接线必须是递进式的，末端须接终端器。火灾自动报警控制器（联动型）的盘前操作距离，单列布置时不应小于1.5M，双列布置时不应小于2M。其底宜高出地坪0.10.2M。 控制器的供电电源应采用“消防电源”，并有明显标记，笔迹要清楚，并不易抹掉。引入控制器电缆总线和所配导线的端部均应标明其回路编号，编号应与图纸符合。导线引入线穿线后，在进线管处应封堵，防止灰尘、水滴进入，导线要用带子缠好，以防机械擦伤。由消防控制室引至接地体的工作接地线，在通过墙壁时，应穿入钢管或其它坚固的保护管。工作接地应采用铜芯绝缘导线或电缆，不得运用镀锌扁钢或金属软管。C系统调试系统调试前应按设计规定查验设备的规格、型号、数量、备用备件等。火灾自动报警系统调试，应先分别对探测器、手动报警按钮、声光报警器、消火栓按钮、各种模块、各联动设备等进行单个通电检查，正常后方可进行系统调试。应采用专用的检查仪器对探测器逐个进行实验，其动作应准确无误。2.2自动喷水灭火系统 A管网安装管网安装前应清除管子内部的杂物，安装时应随时清除已安装管道内部的杂物。管网安装不管采用丝接还是法兰连接，连接后，均不得减小管道的通水横断面积。管道的安装位置应符合设计规定。当设计无规定期，管道的中心线与梁、柱、楼板等的最小距离应符合下表的规定：公称直径（MM）253240507080100125150200距离（MM）404050607080100125150200管道应固定牢固，管道支架或吊架之间的距离不应大于下表的规定：公称直径（MM）253240507080100125150200距离（MM）3.54.04.55.06.08.08.57.08.09.5配水支管上每一直管段、相邻两喷头之间的管段设立的吊架不宜少于1个，当喷头之间距离小于1.8M时，可隔段设立吊架，但吊架的间距不宜大于3.6M。B水设备安装消防水泵、消防水池、消防水泵接合器等供水设施及其附属管道的安装，应清除其内部污垢和杂物。安装中断时，其敞口处应封闭。消防水泵接合器的组装应按接口、本体、联接管、止回阀、安全阀、放空管、控制阀的顺序进行。止回阀的安装方向应使消防用水能从消防水泵接合器进入系统。C系统组件安装喷头需采用专用扳手安装，保证喷头密封的拧紧力矩为10-20N.M，并绝对不可超过29N.M，安装时绝对不能扳拧喷头的支撑臂，否则会使喷头变形而产生泄漏。湿式（预作用阀、雨淋阀）报警阀安装之前冲洗供水管网，使其内部清洁无污物。检查报警阀阀瓣启动是否灵活，密封面是否完好。水力警铃安装，进水管最大长度不得大于20米，警铃出水管必须垂直向下安装。水流指示器安装时应确认管道内介质流动方向与水流指示器的箭头方向一致。排气阀的安装应在系统管网试压和冲洗合格后进行；排气阀应安装在配水干管顶部、配水管的末端，且应保证无渗漏。D系统试压和冲洗水压强度实验的测试点应设在系统管网的最低点。对管网注水时，应将管网内的空气排净，并应缓慢升压，达成实验压力后（自动喷水灭火系统为 1.4 Mpa，消火栓系统为1.0 Mpa），稳压30min，目测管网应无泄漏和无变形，且压力下降不应大于0.05Mpa。 水压严密性实验应在水压强度实验和管网冲洗合格后进行。实验压力应为设计工作压力（消火栓系统为 0.8 Mpa，自动喷水灭火系统为 1.0Mpa），稳压24h，应无泄漏。 水压实验和水冲洗宜采用生活用水进行，管道的冲洗应在管道试压结束并合格后分段进行。冲洗顺序应先室外，后室内；先地下，后地上；室内部分的冲洗应按配水干管、配水管、配水支管的顺序进行。 冲洗前，应对管道支架、吊假进行检查，必要时应采用加固措施；同时应对系统的仪表和阀门采用保护措施（冲洗前宜将系统管网的仪表、止回阀、报警阀、安全信号阀、水流指示器等阀门进行拆除并单独清理，待管网冲洗合格后再对其进行复位。）。 对冲洗后也许存留赃物、杂物的管段，应单独进行冲洗。 管网冲洗所采用的排水管道，应与排水系统可靠连接，其排放应畅通和安全。排水管道的截面积不得小于被冲洗管道截面积的60%。 管道冲洗的水流速度不宜小于3m/s；其流量不宜小于小表的规定。当现场冲洗流量不能满足规定期，应按系统的设计流量进行冲洗，或采用水压气动冲洗法进行冲洗。管道公称直径（MM）40506580100125150200250300冲洗流量（l/s）46101525385898154220 管网冲洗应连续进行，当出口处水的颜色、透明度与入口处水的颜色基本一致时，冲洗方可结束。管网冲洗的水流方向应与灭火时管网的水流方向一致。 管网冲洗结束后，应将管网内的水排除干净，如系统需经长时间才干投入使用时，应采用压缩空气将其管壁吹干，并加以封闭，这样可避免管内生锈或再次遭污染。三、项目部人员配备（组织机构框图见附件一）项目负责人：岳文波 联系电话：技术总负责人：周小丁 联系电话：安全、质量：薛白高 联系电话：89616654现场责任工长： 周小丁 联系电话： 3.1项目经理管理职责（1）项目经理为第一负责人，对工程的质量、安全负全面责任，遵守国家有关政策法规，执行公司规章制度，履行承包协议。（2）根据工程协议范围，协调总包单位、建设单位、监理单位，质检站、消防有关部门的关系，准时参与协调会。（3）制定项目管理规章制度，加强项目班子管理及班组建设。（4）组织实行工程施工组织设计、施工计划、技术管理、减少成本、安全生产、文明施工。（5）施工中按月组织专业人员填报工程进度计价表，负责同建设单位联系按期收取工程进度款项。3.2项目技术负责人管理职责（1）上级技术部门的指导下，对工程技术质量管理负直接责任，认真贯彻国家技术标准、规范、规程，接受上级部门的监督检查。（2）主持编制各关键工序的施工方案，主持图纸会审，负责向工长进行技术规范方面的交底工作，组织专业技术人员进行工程质量检查，及时解决每个技术问题，参与分项工程的质量评估工作。（3）制定项目技术管理制度，制定保证措施，负责全面质量管理工作。（4）积极推广新技术，减少工程成本，参与项目经济活动分析会，提高技术管理水平。（5）协助工长抓好班组施工质量，安全施工，争创标准化文明工地。3.3施工负责人管理职责（1）对其分管工程按规范、标准组织施工，并对所分管的分部分项工程中的质量、安全负责。（2）参与设计交底和图纸会审工作，编制工程重点部位及工序的施工方案（技术指导书），对班组进行质量、安全技术措施的交底工作。（3）负责监督班组按规程、规范施工，做好原始资料的积累。（4）有权拒绝无证人员上岗和使用伪劣材料、劳保用品。（5）协调好与其他工种在施工中的矛盾，杜绝一切安全事故发生。（6）参与项目质量、安全检查和分项工程质量验评工作。（7）负责检查监督班组按标准化文明工地规定，组织施工做到工完场清，保持施工现场的整洁。4 劳动力使用计划及劳动力的来源4.1劳动力使用计划根据甲方总体进度按排，施工期间技术工人不少于15 人，高峰期为30人，根据现场实际情况在高峰期技术工人还可适当调整人数。4.2劳动力来源凡特殊工种均为我公司持证上岗人员，均有上岗技能等级证，严禁无证人员上岗操作。重要施工人员资历：为顺利完毕本工程项目的施工，我公司将安排长期工作在民用建筑消防设施工程且安装工作期满三年以上人员作为施工骨干，这些人员具有丰富的施工经验，在项目部管理人员的指挥下，能独立完毕其专业安装工作，并能与其他专业紧密配合，保质保量完毕消防安装任务。相关技术人员操作证见附件二。四、施工组织总体布置1、施工现场平面布置及说明，施工临时用水、用电设计1.1施工平面布置施工总平面布置协助业主统一规划，施工道路、临时用房、材料堆场、垂直运送、施工电源、施工水源等应在业主总体布置的原则下进行构想，待中标后，再进行更加具体的布置。1.2施工临时用水/用电设计1.2.1临时用电施工现场重要用电负荷为办公用电、机加设备、焊接设备和手持电动工具，机加设备分布于加工房和零星用电点，根据“机具需用计划”结合上述各用电点，经计算现场施工用电负荷约50KW，设立配电总箱，各区域各层设立分派电箱，各用电点采用开关箱放射状布置。 分派电箱 开关 总 箱引入干线 1.2.2 临时用水施工现场的临时供水要满足我公司和生活用水、管道水压实验和通灌水实验使用的条件。2、施工阶段划分及施工程序该工程属于二类工程；涉及：火灾自动报警及联动控制系统、火灾事故广播、火警电话、自动喷淋、根据进度规定，可分为四个阶段：前期准备阶段，施工阶段，试运营阶段，工程收尾交工阶段。A前期准备阶段：重要是临时设施建设，图纸会审及技术交底。同时作好施工作用机具、材料、人员的准备。B施工阶段：安装期为130天，建立在施工准备完善、给排水/电气/二装顺利施工、设备主材供应及时的基础上；自动喷淋系统、应急照明、疏散指示系统、火灾自动报警系统一方面是支、吊架制作安装、管道敷设、管内穿线，待二装完后配合二装安装设备、元件。上述各专业工序与土建、二装、其它安装施工工序交替进行穿插，逐步形成安装施工高峰，直至安装工程进入后期；最后形成自动喷淋系统、应急照明、疏散指示系统、火灾自动报警系统安装完毕，基本达成试运营条件。本阶段施工的特点一是安装的“黄金时期”应格外爱惜，此阶段将完毕约80%的工程量，劳动强度大；二是施工资源调配物流大，易出质量、安全事故，应加强关键工序和重要质量控制点的监控。C试运营阶段：试车时间为10天，自动喷水灭火系统进行管道循环通水、冲洗及试压，火灾自动报警系统、应急照明、疏散指示系统进行电气测试、设备单体校调、控制回路调试；整个安装工程单体试运转合格后，即可全面进行联动无负荷试车。本阶段施工的特点是组织力量“消缺”，为交工验收发明条件。D工程收尾交工阶段：整理交工资料，组织我公司技术、质量、安全等部门进行实验收检查，发现问题及时解决，保证交工验收一次性通过。3、安全文明施工措施3.1安全生产管理措施3.1.1安全会议制度：每周一召开现场安全例会，总结上一周安全工作情况，分析也许出现安全隐患的因素，提出本周的安全重点，例会上应服从业主的决定，业主协调解决施工中出现的各种涉及安全的问题。3.1.2参与该工程人员必须坚持“安全第一，防止为主”的方针，层层建立岗位责任制，遵守国家和公司的安全操作规程，在任何情况下不得违章操作或违章指挥；现场设专职安全检查员，班组兼职安全员，施工人员在作业时思想集中，无操作证人员不得从事特殊工种作业。3.1.3工程负责人要按规定对施工生产的安全责任制全面贯彻贯彻，查隐患、查漏洞、查麻痹思想，针对存在的安全问题及时进行整改并做好有关记录。施工工长编制安全技术措施，并书面向班组施工人员交底，签字应齐全。施工班组每日进行实效安全教育并有安全活动记录。3.1.4进入施工现场应按作业规定对的穿戴防护用品，施工现场各种孔洞、危险场合都要设立围栏、盖板及安全标志，夜间要设红灯示警；各种防护措施、警告标志等未经施工负责人批准，不得移动或拆除。3.1.5施工现场周边要及时清理障碍物，防止钉子扎脚或其它磕碰工伤事故，下班后及时清理好现场，做到料清脚下干净。3.1.6不得将有隐患的机械设备带入或存放在施工现场，对施工机械要实行“安全操作规程”挂牌制度，防止设备事故或机械伤害。3.1.7搬运吊装贵重设备时应有安全措施。3.1.8实行安全奖惩制度，使安全同效益分派挂钩。3.2临时用电安全措施3.2.1接地方式按JGJ46-88执行，采用TN-S保护系统，接地电阻不小于4欧姆，接地体采用镀锌角钢50*5或镀锌钢管G50埋设，工作接地线采用10mBV线；各种电器设备和电力施工机具的金属外壳和金属支架均应采用导线可靠接零（切割机、套丝机、焊机均采用1.5 mBV线作接地线）。3.2.2照明/动力分支电源箱应根据电气设备负荷特性装设漏电保护装置（配电箱内重要配置：电表1只、380V闸刀开关2个、380V漏电保护器2个、220V漏电保护器2个、接地装置1个、接零装置1个），停止使用的箱、盘应立即切断电源，箱门上锁；开关箱应严密、完整、无损，开关箱上有明显的保护接零线，开关、熔丝要与设备相匹配。3.2.3室外照明线路按规范布线和装设灯具，特殊场合应按规范使用安全照明电源；室外照明灯具不应低于2.5米/220V，室内灯头距地面不低于2米，过低时必须做接地解决；移动式手提电灯的电压不得超过36V，潮湿场合的工作电压不得超过24V。3.2.4施工现场用电机械实行“一机一闸一漏”制。3.2.5正在施焊地10米以内不准堆放易燃、易爆物品，所有电/气焊工必须持证上岗。3.2.6使用电动工具和设备时应在空载情况下启动，操作人员应戴上绝缘手套穿上绝缘胶鞋，电动工具和设备发生故障时，应及时进行修理；一般场合应选用类手持式电动工具，并装设动作电流不超过15mA、额定漏电时间不超过0.1秒的漏电保护器；在露天、潮湿场合或金属构架上操作必须选用类手持式电动工具，严禁使用类手持式电动工具；手持式电动工具必须做定期检查，以保证灵敏可靠。3.3消防管理措施3.3.1建立健全现场消防组织，设立兼职消防检查人员，定期定期进行现场巡回检查，在施工班组中建立兼职义务消防员，对兼职消防人员定期进行消防专业知识与技能的培训与演练，加强防火宣传，增强防火意识。3.3.2严格执行现场用火制度，自觉接受上级消防部门的检查，项目部应按规定向消防部门输“管治区动火许可证”，经批准后方可在现场内动火施工；电焊/气焊施工时， 焊工应做好防火措施。3.3.3仓库和易燃料场周边要配备足够的消防灭火器材并保证其有效，（库房内配置2个手提式二氧化碳灭火器，现场动火动焊地方应至少配置1个手提式二氧化碳灭火器）对于易燃材料应集中进行管理，每日均有人值班并执行24小时的值班制度。3.3.4严格遵守业主方消防规章制度和有关规定。五、施工进度计划及工期安排总工期及进度计划安排本工程施工进度计划按建设单位规定工期进行安排。安装总工期暂定为360天， 施工进度计划如下：（具体施工安排遵照建设单位规定，作适当调整。）六、施工机械设备配备1、机械设备的配置本工程除配合各工种的个人保管使用常用小工具外，设备、管道、电气安装/调试测量所需重要机械、量具、仪器、仪表（详见附件1）。2、设备操作、保养及维修根据施工机具需用计划，做好设备的配套和进场前的维护保养，必须经技术实验合格后才干运至施工现场，并办理相应的移交工作。各种机具配备专职或兼职的设备管理人员、机械操作人员（涉及：机修，电器维修人员）。机具进场后，一要为机械加工发明水、电、动力的供应、照明设备的安装、障碍物的排除，以及机械运营线路必须的条件和设立露天施工机械的防雨措施；二要做好机械设备正常运营需要的物资供应工作，如：燃油、润滑油、液压油、易损配件和配合替换材料以及工具、辅助用料等。机具的操作及保养重要为下几点：A凡在用的机械设备，必须遵照定机、定岗们的原则由公司机械科指定专人保管使用；班组公用的设备以及一些不宜固定操作规程人员的设备应由所在班的组长负责；B机械操作人员要持证上岗，严格遵守安全技术操作规程，在设备作用期间及时填写机械设备运转记录和机械设备保养记录；C根据设备的运营时间和技术状况安排与此相应的保修时间，机械若在使用中发生故障，应及时排除和修复，严禁带病运转和只运转不保养；D贯彻防止为主的方针，采用分级保养的方式，保证设备的正常运转和延长功能使用寿命。其作业的内容：清洁、润滑、坚固、防腐，例行保养由设备的操作人员在工作前、工作中、工作后进行，重点是检查、清洁、润滑；E项目经理在施工生产过程中将机械设备纳入机械保养计划，由使用部门的机械管理人员于当月前根据每台设备已运转的工时，结合下月需用情况，按保养周期拟定的每台机械进行的保养级别和日程，经设备科审定后下达执行。七、本项工程施工方案及技术措施规定1、火灾自动报警系统、应急照明、疏散指示系统根据火灾自动报警系统施工及验收规范GB50166-92的规定，本工程弱电系统施工程序应划分为： 安装准备 线管预埋 布线绝缘测试 竣工验收 卫生清洁 系统调试设备安装 其中系统管线施工是技术关键，系统调试是技术难点，管线施工不规范将对后期的系统调试导致极大的困难。1.1系统管线施工要点 A、线管暗配（预埋）时，线管与按线盒采用紧定管连接，线管和接线盒必须定位固定，埋入建筑物构造层内的线管距构造表面距离应不小于30mm，并且接线盒与线管的连接处采用专用跨接地线进行跨接 。B、线管明配时，线管与接线盒应采用螺纹连接，线管连接处的管口应清除毛刺，平整、光滑，或加装塑料护口圈。明配线管采用紧定管。C、线管、接线盒与电气设备采用金属软管连接时，金属软管长度不宜大于2M，且在连接处应采用专用接地跨接线连接。D、管内穿线应在建筑物抹灰及地面工程竣工后进行。在穿线之前，应将管中积水和杂物清理干净。E、导线在管内不能有接头和扭结，其接头应在接线盒内采用焊接或端子连接。与设备、器材连接的导线若为多股铜线时，其线头应焊锡后再行连接。F、不同系统和不同回路，或不同电压等级的导线不能同穿于一根线管中，且所穿导线应有明显的颜色区分。当多系统、多回路导线在控制室或端子箱会拢时，应按系统或楼层线路分别进行绑扎，并进行标记。G、自动报警系统管线敷设完毕后，应用500V兆欧表测量绝缘电阻，回路对地绝缘电阻值应大于20M。H、在吊顶内敷设管槽线路时，需用各自单独的吊架或支架固定。I、接线盒接线后，需固定盖板，盒内导线均不能裸露。1.2器材设备安装要点A、器材、设备的安装应符合电气装置安装工程施工及验收规范（GBJ232），和火灾自动报警系统施工及验收规范GB50166-92的有关规定。B、吊顶安装和侧墙安装的器材和设备必须设接线盒，且固定须牢固，不能松动。C、火灾报警控制器安装时，周边应留出适当空间，两侧距墙或其它设备不应小于0.5M，正面操作距离不应小于1.2M。控制器落地安装时箱底宜高出地平0.10.2M。壁挂安装时箱底距地面应不小于1.5M。D、引入控制器的电缆，导线应符合下列规定。a) 配线应整齐、美观、避免交叉、并应固定牢固。b) 电缆芯线和导线的端部均应标明其回路编号，编号应笔迹清楚、不易褪色。c) 导线应绑扎成捆，防止导线接错。d) 线管引入穿线后,要塞严,防止水和杂物进入。1.3系统接地装置的安装要点A工作接地与保护接地应严格分开，不得运用金属软管作为接地导体。B接地装置安装完后，应作接地电阻测试。C工作接地电阻值不应大于4欧。 D联合接地电阻值应小于1欧。 1.4系统测试A外部元器件安装完毕后，应用万用表测试系统有无短路、断路现象，如发现问题，应找出因素解决好后，方能与主机连接。B主机进行通电空载测试，按操作说明书的环节，检查输出电源电压、总线信号电压是否对的，测试各操作按钮的功能，备用电源等是否准确无误，测试完毕准确无误后方能与外部线路连接。1.5火警模拟测试A用发烟器对每个烟感探测器进行测试，检查主机报警及报警位置是否对的。B用带温度计的电加热器对每个温感探测器进行测试，检查主机报警、报警位置及温度响应时间是否对的。C用钥匙测试手动报警按钮，检查主机报警及报警位置是否对的。D 用话机测试消防电话插孔与机房的联络是否畅通无，声音是否清楚。E测试消防广播声音是否清楚，音量是否合适。1.6联动调试火灾模拟调试合格后，进行联动调试。该工程联动调试涉及：消防广播、非消防负荷、消防水泵系统等。2自动喷水灭火系统根据自动灭火系统施工及验收规范GB50261-96的规定，本工程水系统施工程序应划分为： 管网安装 消防泵组安装 管网及系统组件安装 报警阀组安装 系统试压和冲洗 其它组件安装 系统验收 系统调试 喷头安装 1系统管道施工要点A、管道安装（管径100的采用沟槽式管件进行连接，管径100的采用镀锌丝接管件连接。）a) 管道及设备安装的依据是施工图、施工说明及应执行的有关技术规范等技术文献，在施工过程中如碰到问题，应与设计部门和甲方代表联系，在接到“变更告知单”后方可改变原设计。b） 管道在安装前，应检查其内部是否清洁，并作必要的解决，安装工作如有裂断，应及时封闭敞开的管口，防止其它杂物进入管内，管道在隐蔽前应做试压实验。C) 管道在安装前，施工人员应熟知工艺流程，材质及安装位置均应符合设计规定，管螺纹连接应加适当的填料，管螺纹时应选用合适的管钳，不能在管钳的手柄上另加套筒，增长手柄来拧紧管子、管件。拧紧管件时，应注意连接方向并一次装紧，不得倒回，接口应严密坚固，但不得强行连接。) 支吊架安装的位置应对的合理，必须符合设计管线的标高，埋设应平整牢固，与管道接触应紧密、牢固可靠，不得影响人和物的安全。B、管道试压a) 管道系统的试压，是检查工程质量的重要环节，应与甲方代表和监理人一起共同检查认可，并填写试压记录。b) 试压前，应对整个系统进行全面检查，核对是否符合设计规定，支吊架是否安装完毕，不能参与实验的设备仪表要加以隔离。c) 实验用的压力表应有校验合格证，表的满刻度值应为实验压力的1.52倍，且压力表不少于两块。d) 强度实验和严密性实验采用水压实验，实验压力应按设计消火栓、喷淋管道的工作压力1.0MPa 的1.5倍即1.5 MPa规定进行压力实验。试压前应将管内的空气排尽，必要时应增设临时排气阀，试压过程中遇泄漏，不得带压修理。强度实验时应使压力缓慢上升，达成实验压力后停止升压稳压30分钟，以无泄漏、无压降、目测无变形为合格；然后将压力降至工作压力进行严密性实验，检查无泄漏且在规定期间（需稳压24小时后）压力无明显下降为合格。隐蔽管道应在隐蔽前做完试压工作。C、管道冲洗管网在使用前应对全系统的管道进行冲洗，焊接管应在冲洗的同时，对有焊缝的地方进行敲打，但不得损伤管材。冲洗顺序是先主干管，后支管，冲洗前应将设备、各种仪表、滤网、阀门等进行合理的保护，冲洗压力不得超过设计压力，流速不低于工作流速。冲洗口的选择，一方面要考虑安全，另一方面要考虑排泄处的畅通。D、管道的防腐a) 防锈解决，一般应在试压完后进行，但有的管道在安装后不便涂漆，所以部份钢管可先涂防锈漆。涂漆前应清除被涂表面的铁锈、焊渣、毛刺、污水等污物，油漆应有制造厂的合格证明书、有效期等相关证明，油漆的种类、层数、颜色等应符合设计规定，并参照油漆的产品说明书进行施工。b) 防腐的施工：按三油两布的防腐措施进行，多层涂刷的间隔时间应得到保证，以使漆膜充足干燥，涂层未充足干燥，不得进行下一工序。管道涂漆应保证涂层均匀，附着牢固，无剥落、皱纹、气泡、针孔等缺陷，涂层应光整、无损坏、无漏涂。E 阀门实验：a) 密封性实验 将处在关闭状态的选择阀的入口与液压供应系统相联接，堵住阀的出口，逐渐升压至最大工作压力的1.1倍，保持3 min，观测阀门出口处有无渗漏现象。b) 手动操作实验 将选择阀的手动操作机构与适当的测力装置联接，通过测力装置操作选择阀，记录最大操作力，测量并记录最大操作行程。c) 强度实验 打开被实验的选择阀，将阀门的入口与液压供应系统相联接，堵住阀的出口(留一个出口排阀内空气，排除干净后再堵住预留的出气口)。缓慢升压至最大工作压力的1.5倍，保持5 min之后泄压。2设备安装要点设备的安装应符合自动喷水灭火系统施工及验收规范GB50261-96的各项规定，并且相关重要设备必须通过国家3C认证。A、消防水泵等供水设施及其附属管道的安装，应清除其内部污垢和杂物。安装中断时，其敞口处应封闭。B、喷头安装a) 喷头安装应在系统试压、冲洗合格后进行；b) 喷头安装时应使用专用扳手，采用专用的弯头、三通；c) 当喷头安装易受机械损伤处时，应加设喷头防护罩。C、湿式报警阀安装湿式报警阀的安装应使报警阀前后的管道中能顺利充满水；压力波动时，水力警铃不应发生误报警；a）水流通路上的过滤器应安装在延迟器前，并且是便于排渣操作的位置。D、其他组件安装1）水流指示的安装应符合下列规定：a)水流指示器的安装应在管道试压和冲洗合格后进行，水流指示器的规格、型号应符合设计规定。b水流指示器应竖直安装在水平管道上侧，其动作方向应和水流方向一致；安装后的水流指示器浆片、膜片应动作灵活，不应与管壁发生碰擦。2）信号阀应安装在水流指示前的管道上，与水流指示器之间的距离不应小于300mm。3）末端试水装置宜安装在系统管网末端或分区管末端。八、质量保证措施（1）建立健全以技术服务中心为龙头的技术质量监督体系，明确质量监督员职能，严格按规范规定施工。（2）
