高压开关柜施工及验收规范.doc

高压开关柜安装验收表
验收依据：电气装置安装工程盘、柜及二次回路结线施工及验收规范（GB 50171－92）
工程项目：
序号
安装项目
安装要求
班组验收
部门验收
单位验收
1
基础安装
1、预埋件及预留孔符合厂家及设计要求，预埋件应用镀锌制品，预埋件应牢固。
2、设备安装用的紧固件，并宜采用标准件。
3、安装调试完毕后，建筑物中的预留孔洞及电缆管口，应做好封堵。
4、基础应有明显可靠接地。

2

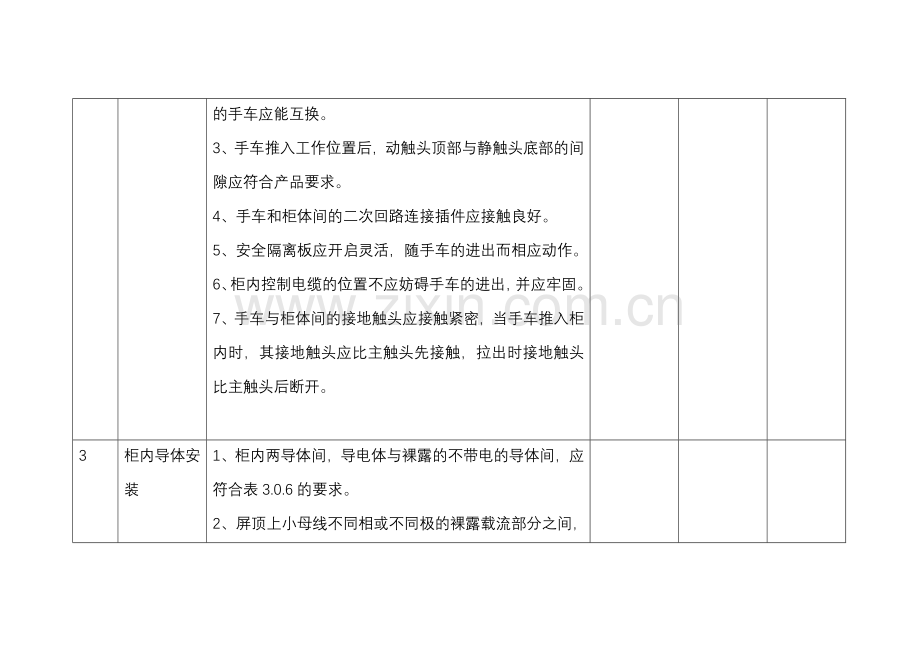

手车柜安装
1、检查防止电气误操作的“五防”装置齐全，并动作灵活可靠。
2、手车推拉应灵活轻便，无卡阻、碰撞现象，相同型号的手车应能互换。
3、手车推入工作位置后，动触头顶部与静触头底部的间隙应符合产品要求。
4、手车和柜体间的二次回路连接插件应接触良好。
5、安全隔离板应开启灵活，随手车的进出而相应动作。
6、柜内控制电缆的位置不应妨碍手车的进出，并应牢固。
7、手车与柜体间的接地触头应接触紧密，当手车推入柜内时，其接地触头应比主触头先接触，拉出时接地触头比主触头后断开。

3
柜内导体安装
1、柜内两导体间，导电体与裸露的不带电的导体间，应符合表3.0.6的要求。
2、屏顶上小母线不同相或不同极的裸露载流部分之间，裸露载流部分与未经绝缘的金属体之间，电气间隙不得小于12mm；爬电距离不得小于20mm。

4、
柜内电器安装
1、电器元件质量良好，型号、规格应符合设计要求，外观应完好，且附件齐全，排列整齐，固定牢固，密封良好。
2、各电器应能单独拆装更换而不应影响其它电器及导线束的固定。
3、发热元件宜安装在散热良好的地方；两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管。
4、熔断器的熔体规格、自动开关的整定值应符合设计要求。
5、切换压板应接触良好，相邻压板间应有足够安全距离，切换时不应碰及相邻的压板；对于一端带电的切换压板，应使在压板断开情况下，活动端不带电。
6、信号回路的信号灯、光字牌、电铃、电笛、事故电钟等应显示准确，工作可靠。
7、盘上装有装置性设备或其它有接地要求的电器，其外壳应可靠接地。
8、带有照明的封闭式盘、柜应保证照明完好。

5
柜与柜间安装
柜间电气连接应符合GBJ149—90之规定。

6
柜体安装
1、 柜内设备与各构件间连接应牢固。
2、柜体单独或成列安装时，其垂直度、水平偏差以及盘、柜面偏差和盘、柜间接缝的允许偏差应符合表2.0.4的规定。

7
安装后资料
1、工程竣工图。
2、变更设计的证明文件。
3、制造厂提供的产品说明书、调试大纲、试验方法、试验记录、合格证件及安装图纸等技术文件。
4、根据合同提供的备品备件清单。
5、安装技术记录。
6、调整试验记录。

存在问题：

验收结果：
