土建施工组织.doc

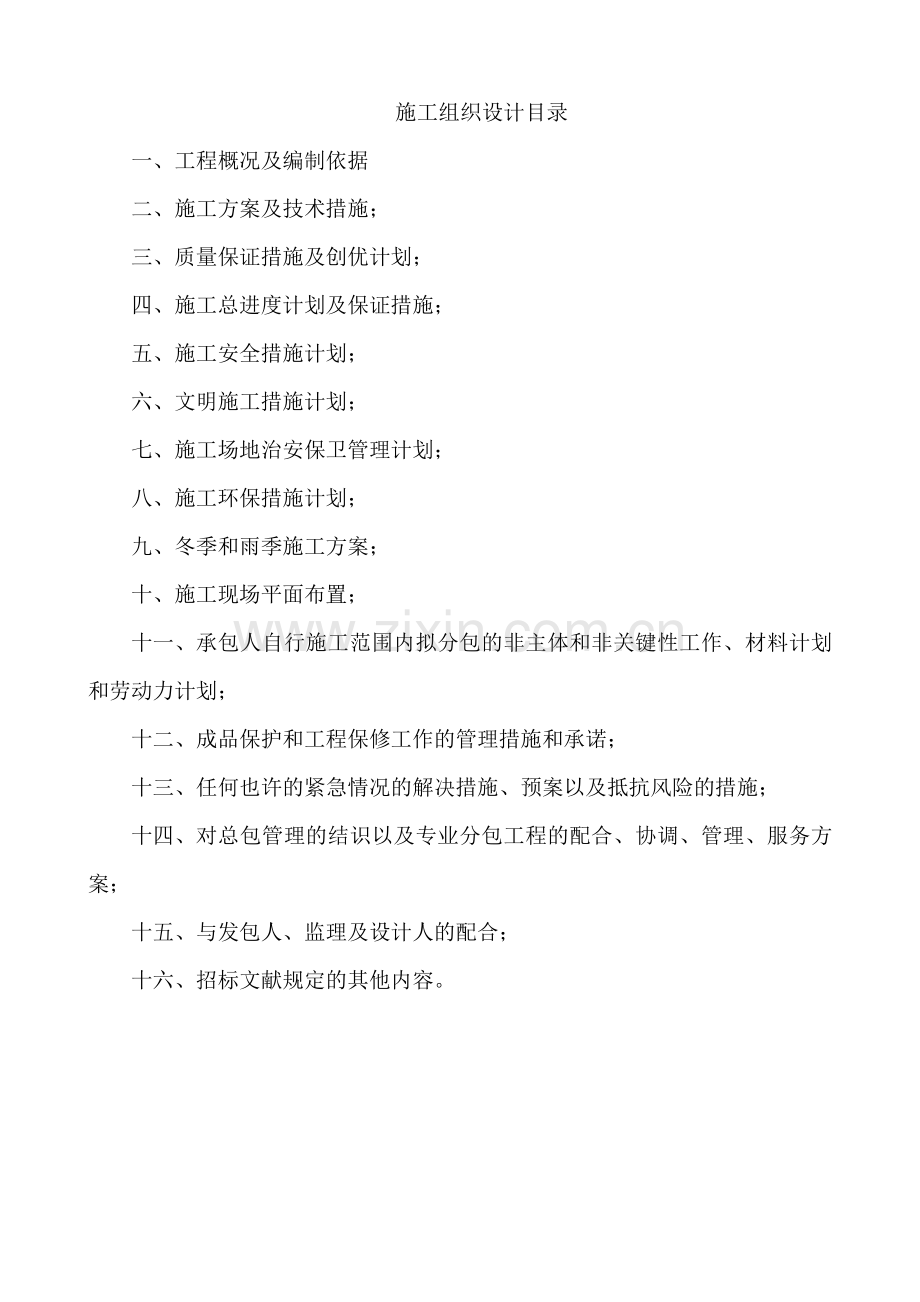

施工组织设计目录
一、 工程概况及编制依据
二、 施工方案及技术措施；
三、 质量保证措施及创优计划；
四、 施工总进度计划及保证措施；
五、 施工安全措施计划；
六、 文明施工措施计划；
七、 施工场地治安保卫管理计划；
八、 施工环保措施计划；
九、 冬季和雨季施工方案；
十、 施工现场平面布置；
十一、 承包人自行施工范围内拟分包的非主体和非关键性工作、材料计划和劳动力计划；
十二、 成品保护和工程保修工作的管理措施和承诺；
十三、 任何也许的紧急情况的解决措施、预案以及抵抗风险的措施；
十四、 对总包管理的结识以及专业分包工程的配合、协调、管理、服务方案；
十五、 与发包人、监理及设计人的配合；
十六、 招标文献规定的其他内容。

一、 工程概况及编制依据
（一）工程概况
1、标段名称：呼和浩特市赛罕区金河镇东达赖营村“十个全覆盖”工程项目。
2、规模:院落整治328处，街巷道路硬化30330平米，安装路缘石1360米，人行道铺装1600平米，外立面改造57200平方米，供水管网改造5149米，新建卫生室140平米，新建文化活动室236平米，新建超市140平米及其他配套设施建设等。
3、建设地点：呼和浩特市赛罕区金河镇。
4、工期目的：本工程计划开工日期2023年04月18日，计划竣工日期2023年11月15日，计划工期是212日历天完毕招标范围内规定的各项工作，具体施工进度计划安排如下：
【1】院落整治工程
房屋改造加固工程：2023.04.18—2023.07.18
外立面抹灰、涂料工程：2023.07.19—2023.08.18
院内红砖路面工程：2023.08.19—2023.08.28
【2】公共设施工程：2023.08.29—2023.09.18
【3】道路硬化工程：2023.09.19—2023.11.15
后附计划开、竣工日期和施工进度网络图。
5、重要工程量
【1】本项目院落整治工程重要工程量为：土墙加固修补3600㎡，外立面抹灰、涂料27786.5㎡，院内红砖路面4920㎡，砖砌围墙2083.22 m³。
【2】本项目公共设施重要工程量为：土石方1992.14 m³，砌筑工程298.86 m³，混凝土工程151.47 m³，地沟工程95.95米，坡屋面及防水工程（屋2）568.41 ㎡。
【3】本工程街巷道路硬化工程重要工程量为：挖土方11769.88m³，基层31399.9㎡，水泥混凝土路面29424.7㎡，混凝土路缘石现浇侧石1360米，人行道面包砖1600㎡。
6、质量规定：合格。
7、安全防护措施：按国家和内蒙古自治区有关法律、法规制定安全保护措施。现场设有专职安全员，制定切实可行的劳动保护、防火、照明、信号灯等安全面措施。
8、文明施工：达成省、市有关现场文明施工规定。
（二）编制依据
1、呼和浩特市赛罕区金河镇东达赖营村“十个全覆盖”工程项目招标文献及招标答疑文献。
2、参照与执行标准、规范
《建筑地基基础工程施工质量验收规范》GB50009-2023
《建筑工程施工质量验收统一标准》GB50300-2023
《建设工程安全生产管理条例》
《工程建设标准强制性条文》（建标[2023]202 号）
《城乡道路工程施工与质量验收规范》CJJ—2023
《工程测量规范》GB50026-2023
《建筑结构制图标准》GB/T50105-2023
《市政工程施工技术规范》2023 版
《砌筑砂浆配合比设计规范》JGJT98-2023
《施工公司安全生产评价标准》JGJ/T77-2023
《混凝土强度检查评估标准》GB/T50107-2023
《建设工程质量管理条例》 （2023.1.10 国务院第 279 号令）
（三）编制原则
1、严格遵守党的十八届四中、五中全会精神；服从业主的安排和指挥，并且按招标书约定履行责任和义务，以业主的满意为努力的方向。
2、施工组织安排坚持项目经理班子分工明确、责任管理到位、组织协调能力强，树立文明之师的观念，严格执行安全生产、文明施工和交通导流规程，狠抓贯彻，努力塑造质量精湛、施工规范的文明之师。
3、遵循招标文献条款的原则。在编制施工组织设计文字说明、附图、附表中，严格按照招标文献的规定，做到统一标准，统一规范编制。
4、坚持实事求是的原则，在制定各个具体项目实行方案的过程中充足研究分析工程的特点、难点，坚持科学组织、合理安排、均衡生产，保证优质高效地完毕本项目的建设。
5、紧紧围绕“绝对保证工程质量、切实加强安全、保证工期实现”的目的来完毕工程的施工。
6、制定施工方案时，我们一方面考虑环境保护措施，注重文明施工，把保证交通畅通、居民正常生活作为施工组织设计的前提，树立我公司的良好形象。
7、环境保护做到施工全过程对环境破坏最小，占地场地最小，有周密的环境保护措施及文明施工措施。
8、针对施工现场独特情况编制针对性强的施工方案及进度计划，并做到动态跟踪，全程控制。
（四）对招标文献的响应
一方面，对建设单位邀请我公司参与呼和浩特市赛罕区金河镇东达赖营村“十个全覆盖”工程项目招标，我公司在此表达衷心感谢，同时也表达：
我公司完全接受和响应招标文献提出的各项工程承包内容和施工范围以及招标文献规定的施工工期（涉及阶段工期）、质量标准、技术规定、工程管理和安全文明施工、环境保护等各项规定。我公司中标后，将全面贯彻各项施工组织和施工方案，认真贯彻执行招标单位和招标文献提出的各项规定，在项目实行时，遵守业主方对施工进度和施工区域的整体规划和调控，并对其施工组织方案做相应的调整。并与业主单位、设计单位、工程监理单位等一同协作，共同将呼和浩特市赛罕区金河镇东达赖营村“十个全覆盖”工程项目。
（五）郑重承诺
1、我公司中标后，将做出如下承诺：
【1】全面完毕和实现本工程总体目的和阶段性工期目的。
【2】本工程达成招标文献和呼和浩特市赛罕区金河镇人民政府规定的质量规定和质量标准。
【3】严格遵守国家、及内蒙古省的相关法律、法规；施工过程廉洁、自律。
二、施工方案及技术措施
（一）、施工准备
在接到中标告知书后，我单位立即组织工程开工的各项准备工作，熟悉设计文献的基础上，核对图纸；并积极与业主配合，完毕本施工区域的政策解决以及施工现场的总体布置等，一切抢前抓早，争取积极。
1、机械设备配置
结合本工程数量和特点，配备充足的施工机械设备、测量及实验设备，保持最佳机械配置。
施工机械配备如下：液压反铲3台、摊铺机2台、推土机3台、压路机5台、平地机2台、水车2辆、土方运送汽车5辆、装载机3台，路拌机1台。
实验和检测仪器设备如下：坍落度筒3个、环刀2个、混凝土试模18套、全站仪2台、经纬仪3台、水准仪3台、
（详见附表一：拟投入本工程的重要施工设备表，附表二：拟配备本工程的实验和检测仪器设备表）

2、人员机构配备
项目经理部结合工程项目需要配备相关的工程技术人员、重要工种技术人员。
施工人员工种构成如下：测量人员3人、实验人员2人、质控人员3人、钢筋工10人、木工30人、混凝土工20人、路工30人、瓦工20人、电工3人、焊工15人，普工50人。
（附表三：劳动力计划表）
3、材料供应保障
接到施工图纸后，由工程管理部依据施工图纸制定施工进度计划及材料供应计划，依据进度计划及材料供应计划的规定，积极联系物资供应厂商，保证施工材料的供应，并根据工程规定积极采购，保证施工进度计划的贯彻。原材检查到位，杜绝不合格材料进入施工现场。
做好材料运送安全管理和到场材料的安全管理工作，杜绝浪费现象发生，做好防火防盗。
4、工程测量
【1】接到中标告知书后，在规定的期间内对建设单位提供的首级控制点行复测，符合精度规定后，将成果报送监理工程师审批，合格后即进行施工测量控制网点的布设。
【2】测量控制网分为平面导线网与高程控制网两部分。
【3】高程控制点的布设起闭于建设单位提供的水准点，起讫点选择相邻标段的共用点，以保证相邻标段在高程上的平稳衔接。
【4】高程控制网的测设精度规定等同于建设单位提供的水准点精度或采用相称于三等水准测设精度规定来测设。
【5】根据施工精度，定期对平面控制点、高程控制点的稳定状态进行检查和复测。
【6】控制测量内业资料、成果严格执行自检、互检及分级复测制度。
（二）、房屋改造加固工程
(1）、施工准备
【1】技术准备
施工前技术人员应仔细研究业主提供的原建筑物图纸，并对现场的施工环境作具体考察，
作好对施工现场的交底记录。对管理人员及工人作好具体技术交底，并对工人进行专业的岗位培训、安全教育、对安全面做出充足的考虑
施工工长在熟悉图纸、施工方案或作业指导书的前提下，明确加固的具体位置，合理地安排施工工序、劳动力，并向操作人员作好相应的技术交底，特别是对一些施工难点、特殊点，更应贯彻至班组每一个人，并且应让他们了解本次交底的施工流程、施工进度，以便操作人员心里有数，从而保证操作中按规定施工，杜绝拆除质量问题的出现。
【2】总体部署
按照图纸规定，具体的加固范围以最终拟定的施工图及技术文献为准：
为保证工期进度及施工安全，施工作业应分阶段、分区域的进行施工。在现场结构拆除施工作业面完全具有的情况下，开始进行加固施工。
（二） 土墙加固修补
泥补洞找平：1、基层墙面2、泥补洞找平
抗裂砂浆：1、抗裂砂浆滚涂2、平涂抗裂砂浆3、抗裂砂浆
挂网：挂网（用蘑菇钉固定塑料网，钉长15cm，蘑菇钉间距60cm，梅花型布置）
墙面刷喷涂料：1、柔性腻子（一遍）2、涂料（两遍）
（二）、外立面抹灰、涂料
墙面一般抹灰：1、15mm厚1:3水泥砂浆抹灰2、8mm厚1:2.5水泥砂浆木抹搓平
墙面刷喷涂料：1、滚刷防水涂料两遍
外脚手架
（三）、砖砌围墙
挖一般土方：1、挖地梁土方
基础梁1、围墙下地圈梁2、C25砼3、商品砼4、泵送
垫层：1、地圈梁下设防冻砂2、宽度500mm3、厚度300mm
砖砌围墙：1、砖砌围墙2、M5水泥砂浆砌筑机红砖3、围墙长度每隔30米设伸缩缝一道，缝宽70mm
墙面一般抹灰：砖砌围墙抹灰1、12-15厚1：水泥砂:3
2、5-8厚1:2.5水泥砂浆木抹搓平
砖墙压顶：砖墙上砼压顶1、C20砼2、商品砼3、泵送

（四）、院内红砖路面：1、院内铺设红砖路面2、中粗砂铺设机红砖路面
3、长度暂按每户10米，宽度1.5米
（五）、花栏墙工程
石基础：1、M7.5水泥砂浆2、砌筑MU30毛石
空花墙：1、砖砌花栏墙2、M5砂浆砌筑砖
3、围墙长度每隔30米设伸缩缝一道，缝宽70mm
（六）、公共设施工程：土石方工程、砌筑工程、地沟工程、混凝土工程、H.门窗工程、坡屋面及防水工程（屋2）、K.保温、隔热、防腐工程、外墙面装饰工程、地面装饰工程（其余房间）、内墙面装饰工程、天棚工程、.室外工程
（七）、街巷硬化工程

挖土方、街巷硬化基层、砼路缘石、人行道面包砖
（八）水源井工程：

2、孔径550-600mm

3、管材：φ273-6 螺旋焊管（实管及滤水管）

4、涉及钻探、取样、测井、洗井、固井、下管、回填、搬迁、吊车等所有人工、材料、机械、管理费、利润等所有费用
（九）公厕工程

附表一：拟投入本工程的重要施工设备表
序号 设备名称
型号
规格
数 量
国别
产地
制造
年份
额定功率
（KW）
生产
能力
用于施
工部位
备注
1 液压反铲 PC200 2 中国 2023 良好 土方
2 推土机 3Y12/ 3 徐州 2023 74KW 良好 土方
3
振动压路
机
YZ18L 2 南京 2023 25T 良好 道路
4
三轮压路
机
3Y12/15 2 中国 2023 15T 良好 道路
5 自卸车 5T 3 中国 2023 5T 良好 土方
6 压路机 CA-25 1 中国 2023 25T 良好 道路
7 推土机 D85A-18 1 徐州 2023 150KW 良好 道路
8
5t 自卸
汽车
CA 1 中国 2023 5t 良好 土方
9
带选耕犁
拖拉机
丰收 2 南京 2023 良好 道路
10 路拌机
XCMG²WB
L21
1 徐州 2023 良好
厕所、
道路
11 拌和机 JS100 1 徐州 2023 100T/H 良好
厕所、
道路
12 搅拌机 JS 2 徐州 2023 350L 良好
厕所、
道路
13 装载机 ZJ20A 2 徐州 2023 2.5m 良好
厕所、
道路
14 平地机 DY160A 3 南京 2023 150KW 良好
厕所、
道路
15 压路机 VSA150 1 南京 2023 50T 良好 道路
16 洒水车
东风
5000L
2 南京 2023 5000L 良好 道路
附表二：拟配备本工程的实验和检测仪器设备表
序号
仪器设备
名 称
型号
规格
数 量
国别
产地
制造
年份
已使用台
时 数
用 途 备注
1 水准仪 S3 2 郑州 2023年 356时 全工程
2 电子经纬仪 J2 2 郑州 2023年 56时 全工程
3 钢卷尺 10 郑州 2023年 568时 全工程
4 砼试模
150*15
0*150M
3
18 郑州 2023年 232时 路面
5 全站仪 2 郑州 2023年 569时 全工程
6 坍落度筒 3 郑州 2023年 569时 全工程
7 环

第二章 工程概况及重点难点分析

2.1工程概况
国道106线衡水湖段改线工程，路线全长25.011km，其中，与肃临公路共用路段7.4km，采用双向六车道一级公路标准；其他路段17.7km，采用双向四车道一级公路标准。设计速度采用80km/h，全线采用沥青混凝土路面，沿线设互通四座，新建桥涵设计荷载采用公路Ⅰ 级，运用的现有桥涵保持其原有设计荷载。
计划开工日期为2023年6月，计划交工日期2023年9月，工期15个月。
第二标段桩号为K295+150-K310+395.587，长度约为15.245m，全线共设中桥87.1米/2座、小桥76.2m/4；菱形互通一座。
全线一般路段采用双向四车道整体式路基横断面，设计速度80km/h，机动车道宽3.75m，本项目一般路段采用双向四车道一级公路标准，路基宽24.5m，路面2×10-5m，其中中间带3m（中央分隔带2m+2x0.5m路缘带），车道宽4x3.75m，右侧硬路肩2.5m，硬化土路肩0.75m。
路面工程采用的路面结构为：
一般路面所有新建，机动车道的路面结构为：5cm细粒式改性沥青混凝土+7cm中粒式沥青混凝土面层；18cm水稳碎石+16cm水稳碎石基层；20cm12%水泥土底基层。终点与旧路106交叉处，由于106旧路结构现况良好，铣刨旧路面层后对旧路基层进行挖补解决后，重新做7cm中粒式沥青混凝土面层+5cm细粒式改性沥青混凝土，补挖率为5%。
桥涵分布情况：
主线共设中桥87.1m/2座、小桥76.2m/5座、涵洞29道，桥梁总长163.3m（不含互通区内构造物）。平均每公里桥长9.3m，桥梁长度占全线总里程的0.93%。本标段设立中桥87.1m/2座、小桥76.2m/4座
路线交叉情况：
本项目全线共设立互通式立交4座，人行天桥2座，通道1道；
与等级公路平面交叉2处，与乡间道路平面交叉48处，管线交叉19处。
其中郑昔线互通位于第二标段。
管线交叉情况：
沿线与架空电力、电讯线路交叉较多，在施工图设计中所采用的原则为净空不满足规定的，采用电杆（塔）加高，电杆（塔）位于公路用地范围内时，对其进行迁移。沿线与地下管线交叉19处，对其进行迁移或防护。
2.2重要工程量
本工程道路工程重要工程量为：挖土方120482m³，填方752569m³，底基层379180㎡，基层360425㎡，中粒式沥青混凝土面层358507㎡，细粒式沥青混凝土面层356653㎡。
本项目桥梁重要工程量为：T梁148块，现浇板6个，桩基156个，承台16个，支座488，墩柱45个，台身8个，支撑梁16个，盖梁44个。预制小箱梁40道，系梁10根，搭板32个。
2.3施工重点、难点分析及措施
科学安排计划、合理施工部署是工程的重点
本工程规定工期为2023年2月～2023年9月。主体工期紧凑，施工线路较长，桥梁众多，路基土方施工量大，劳动力、机械及材料投入量较大。工程现场布置复杂，如施工安排不合理睬出现后续施工无法正常进行的尴尬局面，对此，我公司组建强有力的项目指挥部和项目管理机构，挑选精良的施工班组进行施工，分析工程重点难点，对施工计划进行动态管理。科学安排交叉项目的施工，施工中多项目冲突时以保证总工期为前提合理安排，安全生产实现业主的各项工程目的。积极协调与建设、设计单位及社会相关方的工作，使工程有序的展开。根据项目的特点和节点工期规定，合理划分工区和施工段，划分分项工程和施工工序，组织各专业施工队和班组，配备足够的施工机械，组织流水施工作业，减少交叉作业的影响，保证各工作面既要满负荷工作，又不能互相干扰。
路基填方量大，土方供应是工程准时竣工的关键
本工程填方量巨大，近50万方，除少部分可运用本标段挖方土方外，大部分土方均需从外界自取，提前找好合格土源，保证天天供应是关键，开工后，项目部提前对沿线周边进行踏勘，选择合格、运距合理的填方土，并派专人负责，协调与本地的关系，保证土方供应的及时、运送畅通。由于土方施工不适合雨季进行，现场应合理规划天天填筑方量，制定填方月、周、日计划，保证当天上土，当天碾压，当天成活，保证在雨季来临前完毕所有土方施工。
施工时有利克服民扰和扰民问题是工程进度保障
根据以往工程施工经验，施工过程中一定存在不同限度的民扰及扰民问题，如何有利的克服民绕及扰民问题是保证进度的关键。
项目部专门成立接待办公室，并与地方部门建立良好联系，积极采纳和收集周边百姓意见，及时与业主及相关部门沟通，在允许范围内对由于施工导致的影响进行解决，对于权限以外及特殊情况，及时上报上级部门裁定。合理安排工期，尽量避开集中休息时间施工，并采用相应的隔音、环保的技术措施，以便于将扰民问题降到最低。加强对民工的管理，无事尽量减少其外出。为建立良好施工环境及构建和谐社会做出应有的奉献。
施工过程中环境保护是工程重点
施工过程中的环境保护也是本工程重点控制内容之一，我公司将此作为考核项目部的重要指标。在整个施工过程中，项目部将严格按照招标文献及河北省政府对施工现场环境保护的相关规定，把文明施工与环境保护作为重要指标，处处把关，加强现场管理并随时接受上级领导的检查和附近居民的监督。由于施工存在大量土方作业，我公司保证做到上土后及时碾压，不碾压的及时苫盖，以减少施工扬尘，为减少PM2.5排放作出自己应有的奉献。

第三章 总体施工组织布置及规划

3.1施工总体部署
根据现场踏勘情况，本工程特点及本公司以往类似工程经验，拟定了“分区施工，搭接紧密，控节点，抓重点”的总体思绪，合理进行施工部署。将工程划分为两个施工区域：

K295+150-K304+000（8.85km）为第一施工区，其中包含小型桥3座。
K304+000-K310+395.587（主线6.395km+郑昔线互通）为第二施工区，其中包含主线小型桥1座，中型桥2座及郑西互通5*40m大桥1座
两个工区分别由两个路基施工队和两个桥梁施工队平行作业。
路基施工一方面安排清表和不良地基解决，土方作业所有采用机械化作业，按照“三阶段、四区段、八流程”施工工艺进行施工，路基挖方采用机械开挖。填方采用挖掘机、装载机挖装，自卸汽车运送，推土机摊铺，平地机平整，振动压路机碾压的方法施工。路基施工前先进行初期的排水施工，待路基成型后再完善排水工程，路基防护紧随路基工程进行，保证施工一段，成型一段。施工至桥台处预留缺口，待桥台施工完毕后再回填。
路面工程施工按照底基层、基层、面层、顺序进行施工，水稳及沥青混合料均为自建拌合站提供，摊铺时根据现场实际情况，采用2-3台摊铺机形成梯队，联合摊铺。各层施工完毕后均及时进行养生和相关的检测。
桥梁施工按照桩基础、承台、盖梁、耳背墙、桥梁预制及架设、桥面铺装的顺序组织平行、流水作业。桥钻孔桩基础采用旋挖钻机开挖，导管法灌注基础混凝土；承台施工时尽也许先安排两端桥台施工，提前完毕桥台锥体护坡及台后挡墙施工，为台后路基施工发明条件。墩柱施工采用钢模，一次成型，减少模板接缝对外观的影响；桥梁简支T梁、小箱梁梁板均在现场梁场自行预制，严格控制预应力张拉，合理规划梁场建设及预制梁加工计划，成品梁采用平板车运送至桥位，汽车吊架设。所有桥梁混凝土均在拌和站集中拌合，输送罐车运送至工点，泵送入模。
涵洞施工时按照基础、台身、盖板的顺序施工，钢筋混凝土盖板在预制场内集中预制，汽车运送，汽车起重机吊装。
3.2施工进度计划安排
本工程拟于2023年6月开工,2023年9月竣工，总工期为15个月。具体进度安排如下：
施工准备2023.06.01—2023.6.20
路基工程
1.清表：2023.06.21—2023.07.20
2.路基土石方：2023.07.21—2023.04.10
3.排水、防护及安全工程：2023.03.15—2023.07.15
路面工程
1.垫层：2023.04.11—2023.04.30
2.路面基层：2023.05.01—2023.05.30
3.路面面层：2023.07.16—2023.07.31
桥涵工程：2023.06.01—2023.07.20
收尾工程：2023.08.01—2023.08.31
注：冬休时间为2023.11.16—2023.03.14
后附施工进度计划横道图
3.3施工总体平面布置
首批人员进场后，做好“四通一平”，临建材料就近采购，保证满足工程规定。

3.4项目部驻地、民工驻地及临时施工区布置
项目经理部设在K305+000附近，搭设临时活动板房，项目部办公室、生活区和生产设施临时占地约为960平方米，具体项目部布置见下图：

道路施工一队、二队分别在K298+500、K301+000、K304+500、K308+000四处设立民工临时驻地，每处新建活动板房600 m2，料库400m2，总计新建活动板房4000 m2。如现场周边村落有合适住房，也可租用本地住房作为民工临时驻地。道路施工三队由于在路基施工完毕后进场，故无需新建，可使用原有民工驻地。
桥梁施工一队驻地及钢筋加工场分别设在各桥区附近，各占地约600 m2，共8处。桥梁施工二队驻地及钢筋加工场设在郑昔线互通桥位置处，占地2023 m2。其中有三座桥梁具有预制梁，还需此外加设预制梁场各600 m2，总占地约8400 m2。
混凝土搅拌站及水温拌合站设在K302+800附近，新建活动板房占地30000m2。设两台强制搅拌机和自动计量设备，保证沿线桥梁及所有路面的砼拌和。
根据该标段的实际情况，合理安排施工队伍，保证工程的顺利进行，本标段共占用临时用地43000m2。
3.4.1生产及生活用水
采用打井取水的方式解决。
3.4.2电力供应
施工用电均考虑临近村庄接入，实在不具有接入条件采用发电机自发电。
3.4.3施工现场的通讯
项目部安装宽带网与业主及监理单位联系，项目部及施工队相关人员配备移动电话，保证通讯畅通。
3.4.4施工便道
工程正式开工后，立即组织土石方机械设备和施工人员，进行切入各施工区和取、弃土场的施工便道修建。施工便道运用附近的现有公路作为修建施工道路的起点，修建施工便道至各重要施工部位，然后沿主线修建施工便道，保证各施工段按期完毕路基施工任务。
3.5施工组织机构安排、人员及机械配备
3.5.1组织结构框图

项目经理
项目副经理
技术负责人
安全副经理
综合办公室
经营核算部
安质监察部
工程技术部
物资设备部
工地实验室
道路施工队
桥梁施工队
排水施工队

管理层

操作层

项目组织结构图
3.5.2人员配备及动员计划
项目经理部各部门人员配备
序号
名 称
人数
职 能
1
项目经理
1
全权负责本工程协调、管理
2
技术负责人
1
协助项目经理工作，主抓施工现场及技术管理、工程质量
3
副经理
2
协助经理，其中一人分管安全
4
工程技术部
10
工程技术指导及管理
5
安质监察部
10
负责质量检查、质量监督、解决质量问题及安全管理工作
6
工地实验室
6
实验工作管理、指导（不涉及各施工队的实验员）
7
经营核算部
6
计划、计量、协议、调度工作
8
财务部
2
负责财务管理、经济核算、费用控制工作
9
设备物资部
4
物资采购及管理，负责设备采购及管理
10
办公室
2
对外联络、文献发放及平常工作、环境保护工作
合 计
44

现场施工队伍人员配备
序
号
队伍名称
人 数
任 务 划 分
总计
管理
技术
工人
1
施工一队
140
20
6
114
K285+348.477-K290+500段内路基工程（含互通）
2
施工二队
110
10
2
98
K290+500-K295+150段内路基工程（含互通）
3
施工三队
100
16
4
80
标段内全线（含互通）的路面工程
4
桥梁一队
140
20
10
110
第一施工段落小桥2座天桥1座及王许庄互通立交
5
桥梁二队
100
16
10
74
第施工段中衡水湖、肃临互通大桥2座及天桥1座
6
排水施工队
40
4
2
34
标段内排水防护等工程
合 计
630
86
34
510

阶段性劳动力投入见后附劳动力投入计划表

根据本协议段工程内容、现场具体实际情况及业主的有关规定，我单位就本工程分三个阶段调入人员、机械设备进场组织施工。
第一批施工人员60人和部分先期应急使用的机械设备在开工前5日内进驻现场。施工队伍和机械设备重要从公司就近的项目调入。重要工作内容：交接桩复测、场地清理，修建临时设施，接通水电、通讯线路，联系购买工程材料，办理有关证件手续、沟通与本地政府有关部门的关系。
第二批施工人员、设备在正式开工后5天除路面施工外的所有机械、人员所有上场。人员总计570人。
第三批：路面工程开工前20天，路面施工机械、人员所有进场。
3.5.3机械设备配备
本工程重要配置的施工机械设备见下表：
序号
设备名称
型号
规格
数量
国别
产地
制造
年份
额定功率（KW）
生产
能力
用于施 工部位
备注
1
挖掘机
PC220-8
6
日本
2023
125
良好
道路、排水

2
装载机
LW500K-Ⅲ
6
徐州
2023
164
良好
道路、排水

3
推土机
SD160
6
济宁
2023
160
良好
道路、排水

4
潜水泵
QYF9
28
上海
2023
2.2
良好
清淤、排水

5
发电机
GF200
12
福建
2023
200
良好
排水

6
汽车起重机
QY25E
6
徐州
2023
105
良好
排水

7
振捣棒
ZDN80
12
武汉
2023
1.5
良好
排水

8
运送车
ETXWP10
26
北京
2023
120
良好
道路、排水

9
夯实机
BPR45
6
波兰
2023
3
良好
道路、排水

10
双钢轮压路机
DD130
2
徐州
2023
92
良好
道路

11
电焊机
BX1-200
10
山东
2023
17
良好
钢筋加工

12
调直切断机
GT1-4
6
山东
2023
40
良好
钢筋加工

13
自卸车
SDZ3200
20
济南
2023
120
良好
道路面层

14
振动压路机
XSM220
8
徐州
2023
80
良好
道路

15
平地机
PY180
3
XX
2023
132
良好
道路

16
洒水车
ZLJ5163
8
长沙
2023
100
良好
道路

17
压路机（蓝派）
SDG35
1
南非
2023
164
良好
路基

18
拆除机械
KA100
2
江西
2023
10
良好
路面

19
凿毛机
BC-23A
3
大连
2023
2
良好
备用

20
粒料拌合机
WDB600
4
山东
2023
5
良好
道路基层

21
刨槽机
——
2
北京
2023
2
良好
附属

22
弯曲机
RB-25
2
瑞安
2023
3
良好
排水、桥梁

23
空压机
W-1.0/8
2
河北
2023
7.5
良好
桥梁

24
张拉机具
—
4
柳州
2023

良好
桥梁

25
钻机
XPB-20
6
天津
2023
20
良好
桥梁

26
智能沥青洒布机
SX5255GLQ
1
英国
2023
175
良好
道路面层

27
同步碎石洒布车
GYKT0610
1
瑞典
2023
198
良好
道路面层

28
沥青摊铺机
ABG423
3
德国
2023
182
良好
道路面层

29
双轮双振压路机
CC422
2
瑞典
2023
125
良好
道路面层

30
小型压路机
YZC3T-11
4
洛阳
2023
21
良好
道路面层

31
HZS180型混凝土搅拌楼
HZS180
1
-
-
-
良好
混凝土搅拌
90m³
32
JS500型搅拌机
JS500
1
-
-
-
良好
混凝土搅拌

33
WBC600拌和机
WBC600
1
-
-
-
良好
水稳搅拌

34
LB6000沥青拌和楼一座
-
1
-
-
-
良好
沥青搅拌

35
罐车
LWG5252GJB
12
山东
2023

良好
混凝土运送

重要测量机实验仪器配备见下表：
序号
仪器设备
名 称
型号
规格
数量
国别
产地
制造 年份
已使用台时数
用途
备注
1
全站仪
LEICA TC802
2
德国
2023
2
测量

2
水准仪
LEICA NA2
8
德国
2023
4
测量

3
标准筛

2

2023
2
实验

4
烘箱（中型）
中型
2

2023
4
实验

5
电动击实仪（重型）
重型
1
河北
2023
2
实验

6
多功能脱模器
液压500T
1
天津
2023
3
脱模

7
电子天平
200g、500g、1Kg、5Kg、
各1
上海
2023
3
称重

8
磅秤（100Kg）
100Kg
1
广州
2023
2
称重

9
针片状规准仪
BX
2
天津
2023
2
骨料筛选

10
标准恒温恒湿养护箱
40B
1
沧州
2023
3
砼养护

11
取芯机
20型，9马力
1
上海
2023
2
取芯

12
弯沉仪
EP-730Ⅱ5.4m
1
北京
2023
3
回弹测定

13
自动连续式平整度仪
LXBP-3
1
河北
2023
2
平整度

14
3m直尺

1
北京
2023
1
平整度

15
压力实验机
TYE-2023B型
1
江苏
2023
2
强度

16
灌砂筒

1
北京
2023
3
容重

17
标准养护室
全自动控温控湿设备
FHBS--30
1
北京
2023
2
砼养护

18
无核密度仪
H-4114C
2
北京
2023
4
土密度

19
平整度仪
lxbp-5型
2
北京
2023
2
平整度

20
测温枪
YWY1-CQ-W
6
河北沧州
2023
4
温度

21
渗水系数测定仪
HHDS-II
2
北京
2023
2
渗水

22
摆式仪
BM-3
2
河北
2023
3
抗滑值

23
塞尺
/
2
上海
2023
3
测缝宽

24
钢尺
5.4m
6
河北
2023
2
弯沉实验

3.5.4重要材料来源
项目部进场后根据施工进度计划的安排，做好重要材料的调配计划。以保证工程的进度不受材料供应影响。
（1）土方
本工程存在大量填方，除少部分可运用本标段挖方土方外，大部分土方均需从外界自取，根据设计规定及现场踏勘，我公司拟定两处取土场，可取土约56万方，可基本解决本标段内填方供应问题，同时进场后也积极联络周边村落，取得其他土源信息，以备不时之需。具体取土场位置见下图：

取土场位置
与道路位置关系
上路运距
取土数量
取土场占地
左
右
m
m
km
方
亩
K307+900

550
0.6
285000

K310+395
120

0.1
271300

合计方量
556300

（2）石材
通过对施工沿线周边调查，衡水市不产砂、石料，本工程所需石材均需从鹿泉市、临城县或隆尧县购买，汽车运到工地现场。具体石材供应见下表：
材料名称
位置
上路桩号
上路运距（km）
地名
运距（km）
面层石料
石家庄鹿泉市
160
K285+280
160
块片碎石
石家庄鹿泉市
160
K285+280
160
块片碎石
邢台临城县
150
K285+280
150
中粗砂
石家庄正定县
160
K285+280
160
中粗砂
邢台临城县
150
K285+280
150
生石灰
邢台隆尧县
130
K285+280
130

（3）钢材
选取河北地区大型钢材厂家的合格钢筋。
3.5.5混凝土、水稳、沥青拌合站建设
（1）混凝土拌合站
混凝土搅拌站及水稳拌合站设在K302+800附近，新建活动板房占地30000m2。设两套强制搅拌机和自动计量设备，保证沿线桥梁及所有路面的混凝土拌和及供应。搅拌站选择配备1套HZS
