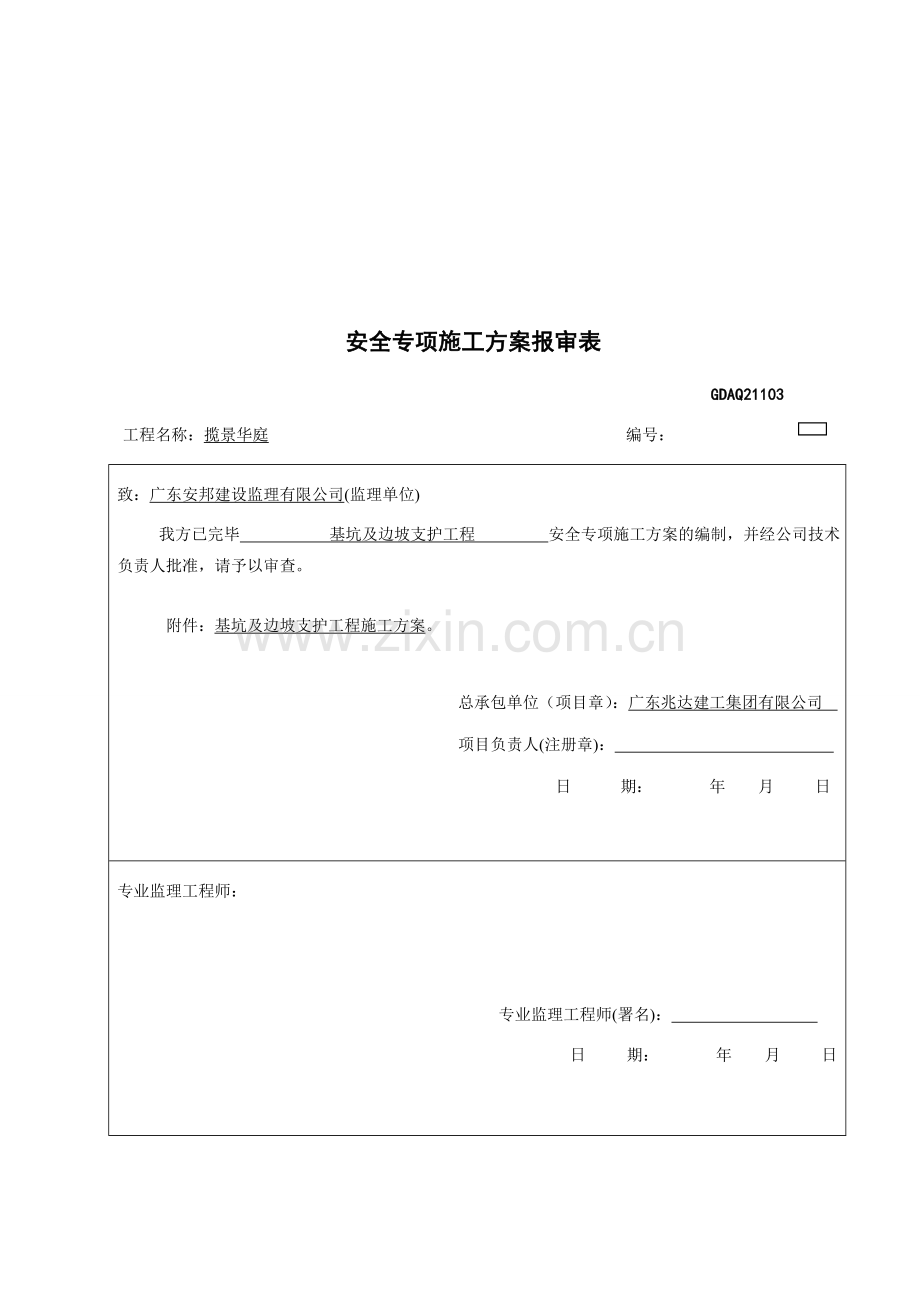

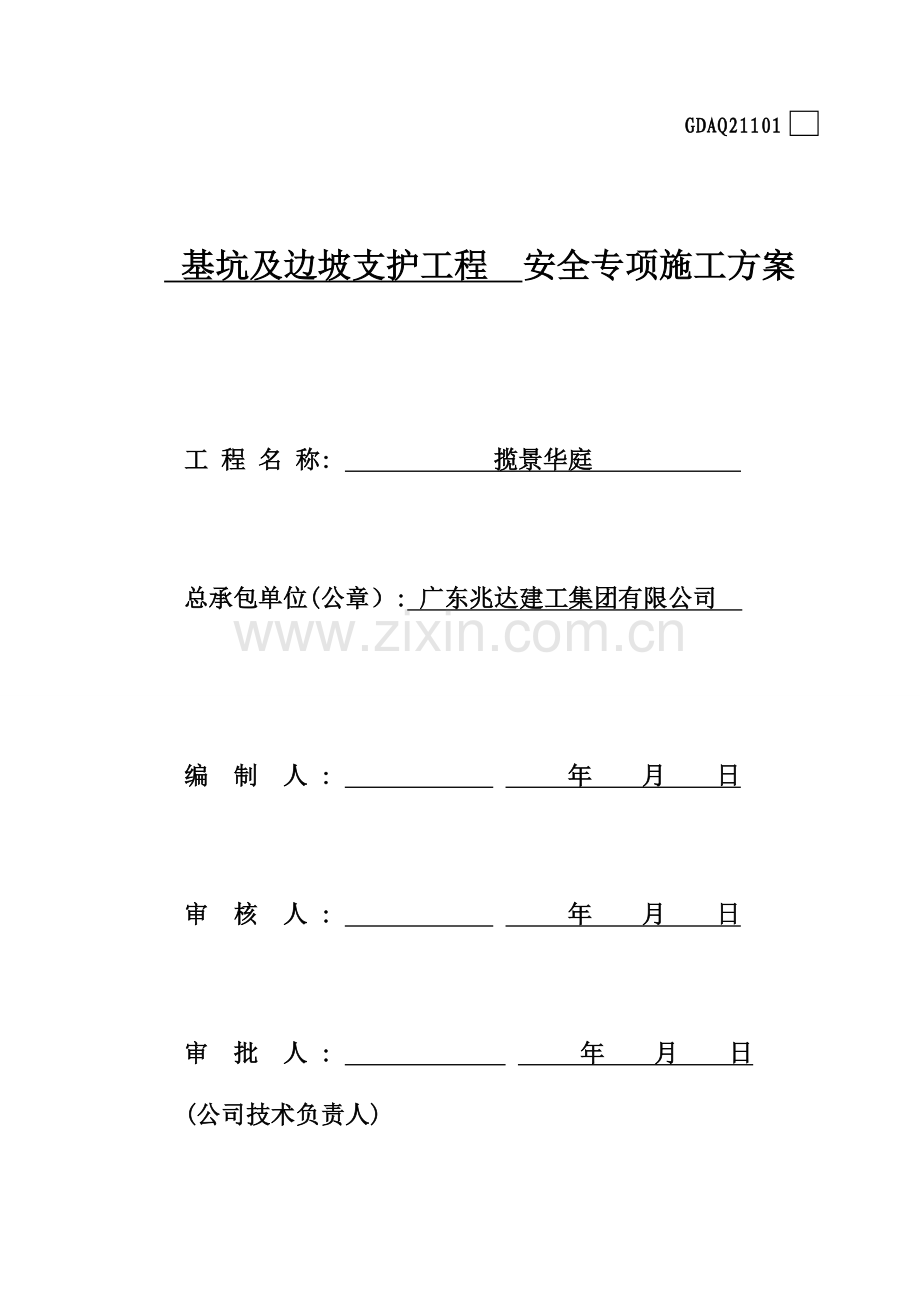

GDAQ21101 基坑及边坡支护工程 安全专项施工方案工 程 名 称: 揽景华庭 总承包单位(公章）: 广东兆达建工集团有限公司 编 制 人 : 年 月 日审 核 人 : 年 月 日审 批 人 : 年 月 日(公司技术负责人) 安全专项施工方案报审表GDAQ21103工程名称：揽景华庭 编号：致：广东安邦建设监理有限公司(监理单位)我方已完毕 基坑及边坡支护工程 安全专项施工方案的编制，并经公司技术负责人批准，请予以审查。附件：基坑及边坡支护工程施工方案。 总承包单位（项目章）：广东兆达建工集团有限公司 项目负责人(注册章)： 日 期： 年 月 日专业监理工程师： 专业监理工程师(署名)： 日 期： 年 月 日总监理工程师审核意见：项目监理机构(项目章)总监理工程师(注册章)： 日 期： 年 月 日目 录 第一章、工程概况- 3 -一、编制依据- 3 -二、工程概况- 3 -第二章、施工工艺- -4 -一、旋挖桩施工-5二、锚（索）杆施工-22三、搅拌桩施工-30四、土方开挖-32五、基坑监测-33第三章、信息化施工- 33 -第四章、施工组织布置- 34-第五章、工期计划- 38-第六章、质量保证措施- 38 -第七章、安全保证措施- 40 -第八章、文明施工措施- 40 -第九章、工期保证措施- 42 -第十章、应急预案及措施- 42 -第十一章、劳动力计划- 47 -第十二章、施工进度计划- 47 -第一章 工程概况一、编制依据本工程基坑支护方案重要依据本工程的地质勘察报告、施工图纸及建筑边坡工程技术规范（GB50330-2023）、省、市有关的施工规范，规程进行编制:1 广东省标准建筑基坑支护工程技术规范（DBJ/T152097）。2 广东省标准建筑地基基础设计规范（DBJ15-31-2023）3 国家行业标准建筑基坑支护技术规程(JGJ120-2023)4 国家行业标准建筑地基基础设计规范（GB50072023）。 5 国家岩土锚杆（索）技术规范（CECS22:2023）6岩土工程勘察规范（GB500021-2023）7混凝土结构设计规范（GB50010-2023）8 化州市揽景华庭岩土工程具体勘察报告湛江市规划设计院2023年11月9甲方提供的规划图、建筑、结构的相关图纸。10基坑设计其它的现行国家、广东省规范、规程和标准。二、工程概况 1、基本概况：工程概况与场地地质条件:本工程位于化州市体育东路东侧，拟建一栋地上29层，地下1层建筑。工程采用剪力墙结构，工程基础采用旋挖桩基础。基坑南为密集民居，层数4-5层，东为：高约14米高山岭，山岭已建橘洲山庄，层数2-3层，采用浅基础，西、北为市政社区街坊路。本基坑大部分开挖深度为5.3米（南、西、北），局部东侧开挖深度19米。详施工基坑施工图。根据岩土工程勘察报告揭示：本工程场地重要有如下几个土层：1、素填土0.5-2.5米；2、粉质粘土0.5-5.6米；3、粉质粘土厚4.8-7.2米；4、风化残积层2.8-6.9米;5、泥质粉砂岩。未发现有古河道、暗滨、暗塘的淤积物等不利地质条件地岩土层。水文地质情况：场地下伏重要粘土层为弱透水层，地下水重要存储于粉细砂层，为强透水层，其余各层为微-弱透水层，潜水重要靠大气降雨补给。地下水位：-0.8-2.0米，需进行止水解决。本工程按一级基坑进行设计。 2、基坑支护方案选型采用支护方案：内支撑（南侧）；桩+锚杆（南、东侧）；排桩（西、北侧）；550水泥搅拌桩（北、西、南侧）。1）支护桩（C30砼）：四周采用1000、1200旋挖桩作为支护桩，桩长分别为：13米（剖1-1）、10米（剖2-2）、11米（剖2-2）、13米（剖3-3）、20.25米（剖5-5）、25.25米（剖6-6）、22.2米（剖7-7）、15.7米（剖8-8）、13.2米（剖9-9）、10.5米（剖10-10），所有桩采用C25砼，HPB300()、HRB400()钢筋现浇。2）内支撑：采用钢管支撑。3）除靠山庄侧（剖3-3至剖9-9）外其它各侧（北、西、南侧，即剖1-1、剖2-2、剖10-10）在支护桩外加设一排水泥搅拌桩作止水帷幕。（详见基坑支护施工图）。第二章 施工工艺 开工前，组织施工现场技术骨干参与由业主、监理方、设计方、施工方组成的图纸会审会议，必须使主管人员明确设计施工方案、技术规定和工艺规定。图纸会审结束后，立即着手对下属施工班组的施工人员进行安全、质量交底工作。施工顺序严格按以下顺序进行：1、进行支护桩及水泥搅拌桩施工（需与支护桩错位施工）；根据现场状况，在不互相影响的前提下，同时进行工程桩施工；2、根据施工现场特点，剖3-3至剖9-9段（东、南靠橘洲山庄侧）施工难度最大，需加强此部位施工管理。根据施工现场现状：现斜坡无法满足旋挖桩施工规定，需回填土方至满足旋挖机械施工的操作平台。剖3-3至剖9-9段旋挖桩施工完毕进行高坡支护桩冠梁3施工，根据第一道锚杆间距及规格在冠梁3施工时预埋160PVC管以便第一道锚杆施工；3、冠梁3施工完毕进行剖3-3至剖9-9锚杆及坡面喷砼施工。为避免脚手架反复搭设，锚杆施工同腰梁施工需协调进行：即施工完第一排锚杆后开挖边坡土方至第二排锚杆位第二排锚杆施工完毕修坡挂钢筋网喷C20混凝土厚100第一道腰梁施工开挖边坡土方第三道锚杆施工修坡挂钢筋网喷C20混凝土厚100第二道腰梁施工冠梁3砼强度满足拉锚规定进行第一道锚杆（索）固定以此类推直至边坡部分支护结构完毕； 4、所有基坑支护桩（剖1-1、剖2-2、剖10-10）及水泥搅拌桩施工完毕，进行（剖1-1、剖2-2、剖10-10）冠梁施工；5、工程桩施工完毕，进行基坑土方开挖，及随开挖深度挂钢筋网喷C20混凝土厚100，施工钢管内支撑及剖3-3至剖9-9余下锚杆及腰梁（为加强腰梁与支护桩连结牢固，于支护桩与腰梁交接位植4条20累纹钢筋，钢筋描入腰梁不少于200mm）；6、基础施工；7、地下室施工；8、按照详图规定回填土方；9、拆除内支撑；10、完毕地下室工程。具体重要分项施工工艺如下：一、旋挖桩施工（一）旋挖桩施工工艺流程旋挖桩的施工工艺流程图：测量放线，拟定桩位人工挖孔，埋设护筒设备就位安装泥浆护壁机械成孔终孔验收清孔钢筋笼和检测管的加工、制作安放钢筋笼和检测管安放灌浆导管、二次清孔灌注水下砼浇灌孔桩桩身质量检测验收合格后交付甲方使用。考虑本支护桩间距为1500mm、1700mm，为减少互相影响，采用隔“三挖一”方式进行旋挖桩施工。（二）旋挖桩成孔技术1. 旋挖钻孔桩施工工艺图 施工准备测量放样钢护筒制作钢护筒施工监理工程师检测钻机就位钻渣外运钻进成孔监理工程师检测成孔检测 清孔移机监理工程师检测钢筋笼制作安放钢筋笼导管水密性实验下导管 监理工程师旁站灌注水下砼监理工程师旁站交工验收 2、施工准备2.1技术准备、开工前应具有场地工程地质资料和必要的水文地质资料，施工图及图纸会审纪要。、施工现场环境和邻近区域内的地上地下管线（高压线、管道、电缆）、地下构筑物、实际地质情况与设计上的部分差别等的调查资料，提前做好准备工作。保证不影响现场的施工。、重要施工机械及其配套设备的技术性能资料，所需材料的检查和配合比实验。、具有可操作性的桩基工程施工工艺的参考资料。、工程地质资料：作好全面的施工准备，施工前对工程的地质情况特别是对粉沙土的特性进行必要的研究，对钻孔过程中也许会碰到的问题及突发事件采用针对性的措施及应急解决方案。2.2机械设备准备根据现场施工规定，安排性能好的机械设备进场。旋挖机进场后，立即进行调试、维护与保养，以保证设备正常运转。2.3测量准备依据已报监理工程师批准并能满足工程需要的测量控制网，组织测量人员对桩位进行精确放样。2.4实验准备在监理工程师见证下随机抽取相应的钢筋等材料样品，进行相关的原材料实验工作并报监理工程师审批。2.5物质材料准备按照施工设计图相关内容做好钢材等材料的准备工作，并按质量保证体系与合格材料供应方签订长期的供货协议，保证物质材料按使用计划供应，满足施工需要。2.6施工场地布置（后附基坑支护施工图）施工所需旋挖钻机、挖掘机、钢筋等机械设备及原材料直接由施工便道进入施工现场。由于旋挖钻机回转半径大，钻杆高，自重大，在作业时需要8米宽操作平台，在钻机就位前使用挖掘机将原地面的淤泥清除，再平整整个场地并夯实做为钻机的施工作业平台，保证平台的宽度不小于8米，并保证场地有一定硬度以免钻机沉陷或倾斜。若场地软土较厚，硬度不够，则在表面铺设30cm后的片石并平整碾压，保证钻机施工作业的安全性。3、测量放线桩位放样按从整体到局部的原则进行桩基的位置放样，规划行车路线时，使便道与钻孔位置保持一定的距离，以免影响孔壁稳定；钻机底盘不宜直接置于不坚实的填土上，以免产生不均匀沉陷；钻机的安方位置应考虑钻孔施工中孔口出土清运的方便。桩位的中心点，成孔前用全站仪放点，十字线定位，下护筒后二次检测，在终孔后与放钢筋笼前必须检测，使其误差在规范规定内，以保证桩位准确。4、桩的轴线控制根据设计规定合理布置施工场地，先将原地面的淤泥清除再进行场地整平后，组织测量放样人员，将所需桩位放出，钉好十字保护桩，做好测量复核，并作好记录留查，下完护筒后在拉上十字线复核护筒中心点是否与十字线中心吻合，以保证桩位的准确。5、埋设钢护筒施工前设立坚固、不漏水的钢制护筒，护筒在钢模生产厂家定制，用=8mm钢板加工制成，护筒内径比桩径大20cm，上下口外围加焊加劲环。桩基钢护筒采用长2米钢护筒。施工时应通过定位的控制桩放样，把钻孔的位置标于孔底。再把钢护筒吊放进孔内，找出钢护筒的圆心位置，用十字线在钢护筒顶部或底部，然后移动钢护筒，使钢护筒中心与钻机钻孔中心位置重合。同时用水平尺或垂球检查，使钢护筒坚直。此后即在钢护筒周边对称地、均匀地回填最佳含水量的黏土，要分层夯实，达成最佳密实度。以保证其垂直度及防止泥浆流失及位移、掉落，假如护筒底土层不是黏性土，应挖深或换土，在孔底回填夯实0.3-0.5m厚度的黏土后，再安放护筒，以免护筒底口处渗漏塌方，夯填时要防止钢护筒偏斜。护筒上口应绑扎木方对称吊紧，防止下窜。6、钻孔施工时垂直度的控制本工程采用智能化旋挖钻机，钻机上有车载电脑系统，可以自动显示和调节旋挖钻机的钻孔深度，垂直度，具体操作如下：一方面将旋挖钻机移到钻孔作业所在位置，把旋挖钻机电脑显示器调节到显示桅杆工作画面。从桅杆工作画面中可实时观测到桅杆的X轴、Y轴方向的偏移。操作旋挖钻机的电气手柄，在此过程中，旋挖钻机的控制器通过采集电气手柄及倾角传感器信号通过数学运算，输出信号驱动液压油缸的比例阀实现闭环起立桅控制，将桅杆X轴Y轴的偏差度调节到正负零位置，以保证钻孔的垂直度。桩的垂直度在成孔时桩机桅杆上有垂直度控制仪控制，桩机电脑屏上会自动显示，司机根据情况调整，因此垂直度在施工过程中就能控制保证小于1%，达成设计规定；7、钻机就位钻机就位时，要事先检查钻机的性能状态是否良好。保证钻机工作正常。通过测设的桩位准确拟定钻机的位置，并保证钻机稳定，通过手动粗略调平以保证钻杆基本竖直后, 即可运用自动控制系统调整钻杆保持竖直状态。8、钻进成孔、旋挖钻机的设立及调整施钻时，将钥匙开关打到电源档，旋挖钻机的显示器显示旋挖钻机标记画面，按任意键进入工作画面。先进行旋挖钻机的钻杆起立及调垂，即一方面将旋挖钻机移到钻孔作业所在位置，旋挖钻机的显示器显示钻杆工作画面。从钻杆工作画面中可实时观测到钻杆的X轴、Y轴方向的偏移。操作旋挖钻机的电气手柄将钻杆从运送状态位置起升到工作状态位置，在此过程中，旋挖钻机的控制器通过采集电气手柄及倾角传感器信号，通过数学运算，输出信号驱动液压油缸的比例阀实现闭环起立控制。实现钻杆平稳同步起立。同时采集限位开关信号，对起立过程中钻杆左右倾斜角度进行保护。在钻孔作业之前需要对钻杆进行调垂。调垂可分为手动调垂、自动调垂两种方式。在钻杆相对零位5范围内才可通过显示器上的自动调垂按钮进行自动调垂作业；而钻杆超过相对零位5范围时，只能通过显示器上的电动按钮或操作箱上的电气手柄进行手动调垂工作。在调垂过程中，操作人员可通过显示器的钻杆工作界面实时监测桅杆的位置状态，使钻杆最终达成作业成孔的设定位置。、钻孔作业钻孔时先将钻斗着地，通过显示器上的清零按钮进行清零操作，记录钻机钻头的原始位置，此时，显示器显示钻孔的当前位置的条形柱和数字，操作人员可通过显示器监测钻孔的实际工作位置、每次进尺位置及孔深位置，从而操作钻孔作业。在作业过程中，操作人员可通过主界面的三个虚拟仪表的显示动力头压力、加压压力、主卷压力，实时监测液压系统的工作状态。开孔时，以钻斗自重并加压作为钻进动力，一次进尺短条形柱显示当前钻头的钻孔深度，长条形柱动态显示钻头的运动位置，孔深的数字显示此孔的总深度。当钻斗被挤压充满钻渣后，将其提出地表，操作回转操作手柄使机器转到地面上，用装载机将钻渣装入运渣车运至场外废除，以免导致水土流失或农田污染。完毕后，通过操作显示器上的自动回位对正按钮机器自动回到钻孔作业位置，或通过手动操作回转操作手柄使机器手动回到钻孔作业位置。此工作状态可通过显示器的主界面中的回位标记进行监视。施工过程中通过钻机自身的三向垂直控制系统反复检查成孔的垂直度，保证成孔质量。钻孔过程中根据地质情况控制进尺速度:由硬地层钻到软地层时,可适当加快钻进速度；当软地层变为硬地层时,要减速慢进；在易缩径的地层中,应适当增长扫孔次数,防止缩径；对硬塑层采用快转速钻进,以提高钻进效率；砂层则采用慢转速慢钻进并适当增长泥浆比重和粘度；如在实际施工过程中出现卵石层，则采用以下措施：对于粒径较小的卵石层采用斗式钻头慢速钻进，粒径较大的卵石层采用锥形螺旋钻头钻进后更换斗式钻头清渣，如此往复，直至穿过卵石层。钻渣要及时运出工地，弃运到合适的地点以达成环境保护的规定。、地质情况记录地质情况记录按相应的地质的相关的表记录；旋挖钻机钻进施工时及时填写钻孔登记表，重要填写内容为：工作项目，钻进深度，钻进速度及孔底标高；钻孔登记表由专人负责填写，交接班时应有交接记录；根据旋挖钻机钻孔钻进速度的变化和土层取样认真做好地质情况记录，绘制孔桩地质剖面图，每处孔桩必须备有土层地质样品盒，在盒内标明各样品在孔桩所处的位置和取样时间；钻孔桩地质剖面图与设计不符时及时报请监理现场确认，由设计单位拟定是否进行变更设计；钻孔时要及时清运孔口出渣，避免妨碍钻孔施工、污染环境；钻孔达成预定钻孔深度后，提起钻杆，测量孔深及沉渣厚度（沉渣厚度等于钻深与灌注前孔深的差值）。9、成孔、成孔检查成孔达成设计标高后，对孔深、孔径、孔壁垂直度、沉淀厚度等进行检查，检测前准备好检测工具，测绳等；10、钢筋笼的制作与安装钢筋笼采用在钢筋场加工制作，用吊车吊入桩孔进行下放。(1)、钢筋笼的制作 钢筋的验收及管理钢筋应具有出厂质量证明书。进场后按有关规定、批量、规格进行抽样检查，并由检查部门出具实验报告。对于需要焊接的材料还应有焊接实验报告。确认该批材料满足设计、施工规定后，物资设备部方可将该材料入库、登记、造册，不合格的材料应运出施工现场。钢筋进库后须按不同钢种、等级、牌号、规格批号及生产厂家分别堆存，不得混杂，且应挂牌以资辨认。钢筋在运送、储存过程中，应避免锈蚀和污染。钢筋宜堆置在仓库内，露天存放时，应垫高并加遮盖。钢筋发料时应随同原材料发给使用单位原材料出厂质量保证书及进场抽样检查实验报告复印件。使用部门应按原材料的使用部位登记造册，做到原材料具有可追溯性。由于本工程桩基较深（最深达25米），为保证钢筋笼的整体质量和吊装时的安全，钢筋笼分两次两截次绑扎成型，分两次吊装到位。钢筋笼所用钢材有产品合格证和现场抽检复查资料，满足有关规范规定。制作安装时主筋接头按规定错开。钢筋笼加工保证主筋位置准确。钢筋笼安装时用专用的起吊工具起吊，起吊过程中避免钢筋笼变形过大，不将偏斜、弯扭的钢筋笼吊入钻孔桩内。安装到位后及时固定，防止脱落及钢筋笼在混凝土灌过程中上浮。 钢筋笼保护层钢筋笼主筋外缘至设计桩径混凝土表面净保护层厚度为70mm，在钢筋笼周边对称设立四个耳筋，间隔与加强筋基本相等。(2)、钢筋笼的运送及安装：整根钢筋笼制作完毕后，经自检合格后报监理工程师检查认可，然后在钢筋加工场内用25T吊车吊至桩位置上. 钢筋笼安装前应清除粘附的泥土和油渍，保证钢筋与混凝土紧密黏结。 、钢筋笼的下放现场钢筋笼的起吊直接运用25t吊机先进行钢筋笼下截吊装，吊点设立在每节钢筋笼最上一层加劲箍处，对称布置，共计四个，吊耳采用圆钢制作并与相应主筋焊接，下截钢筋吊装完毕后，使用两根I18工字钢作为扁担梁横穿钢筋笼顶部加强筋下，将整个下截钢筋笼悬挂在钢护筒上，再用吊车将上截钢筋笼吊装就位，与下截钢筋笼进行主筋的连接以及加强筋、箍筋的焊接作业，整体焊接成型后再提起连接好的钢筋笼，抽出扁担梁，缓慢下放下放钢筋笼。钢筋笼下放到位后将吊筋与护筒焊接固定，防止浇注混凝土时钢筋笼的上浮和下沉。固定期，要根据钢护筒的偏位情况将钢筋笼中心反方向调整，以使钢筋笼中与桩中心重合。11、导管下放(1)、导管选择 导管采用专用的螺旋丝扣导管，导管采用260mm内径导管，中间节长2m，最下节长4m，配 备0.5m、1m、1.5m非标准节。导管制作要坚固、内壁光滑、顺直、无局部凹凸， 对于旧导管在试压前应通过称重的方式鉴定导管壁厚是否满足使用规定。 导管在使用前，除应对其规格、质量和拼接构造进行认真地检查外，应进行试拼和试压，试压导管的长度应满足最长桩浇筑需要，导管自下而上顺序编号和节段长度，且严格保持导管的组合顺序，每组导管不能混用。导管组拼后轴线差，不宜超过钻孔深的0.5%且不大于10cm。试压压力为孔底静水压力的1.5倍。检查合格后方可使用。 导管长度应按孔深和工作平台高度决定。漏斗底至钻孔上口段，宜使用非标准节导管。 导管下放应竖直、轻放、以免碰撞钢筋笼。下放时要记录下放的节数，下放到孔底后，理论长度与实际长度进行比较，是否吻合。下放导管到孔底后，经检查无误后，轻轻提起导管，控制底口距离孔底0.250.4m，并位于钻孔中央。(2)、导管水密性实验导管须经水密实验不漏水。水密性实验方法是把拼装好的导管先灌入70%的水，两端封闭，一端焊接出水管接头，另一端焊接进水管接头，并与压水泵出水管相接，启动压水泵给导管注入压力水，当压水泵的压力表压力达成导管须承受的计算压力时，稳压10分钟后接头及接缝处不渗漏即为合格。(3)、导管安装导管安装时应逐节量取导管实际长度并按序编号，做好记录以便砼灌注过程中控制埋管深度。并应检查橡皮圈是否安顿和每个导管两头丝扣有无破丝等现象，以免灌注过程中出现导管进水等现象。12、水下灌注混凝土 水下灌注混凝土基本原理：采用导管灌注法，即运用封闭的连接钢管作为水下混凝土的输送通道，管的下部埋入混凝土2m，使从下而上连续不断灌入的混凝土与桩孔内的水或泥浆隔离并逐步形成桩身，孔底沉渣及污水浮出砼表面。12.1、C25水下混凝土本工程混凝土设计为C30混凝土，采用P.0 42.5级及以上的低细度、低C3S含量的水泥，设计坍落度为140180mm，并添加高效减水剂、缓凝剂，混凝土应具有良好的和易性、流动性。混凝土直接在商品砼搅拌站生产，直接使用罐车由施工便道运至施工现场，从搭设好的溜槽上运送混凝土进行浇筑，严格控制水泥用量及其水化热。12.2、水下灌注混凝土重要机具向水下输送混凝土用的导管：导管采用壁厚为6mm的钢板卷制焊成。导管直径未260mm，导管的分节长度按工艺规定拟定，一般2m，最上端采用0.51.5M的几节短管调节导管的长度，使管距孔底300500mm，导管采用法兰盘连接、活接头螺母连接以及快速插接连接；用橡胶“O”型密封圈或厚度为45mm的橡胶垫圈密封，严防漏水、漏气。漏斗和储料斗：可用6mm钢板制作，规定不漏浆、不挂浆，漏泄顺畅彻底。应有足够的容量以保证首批灌入的混凝土（既初灌量）能达成规定的埋管深度（26M）。升降安装导管、漏斗的设备（现场可使用吊车、挖机等）。12.3、水下灌注混凝土施工流程下放钢筋笼。安放导管。在导管底部开放的状态下将导管缓慢的沉到距孔底300500mm的深度处。将封口板或球塞放在漏斗底部，封口板用细钢丝绳引出。灌入首批混凝土，加满整个料斗。将封口板或者球塞向上拔出，初灌混凝土，导管埋入混凝土内1.5米以上。连续灌注混凝土，上提导管，导管下口要始终埋在混凝土内下2米以上，严禁提出。混凝土灌注完毕，拔出护筒。12.4、水下混凝土灌注施工要点灌注首批混凝土时，导管埋入混凝土内的深度不小于1米。连续灌注混凝土：首批混凝土灌注正常后，应连续不断灌注混凝土，严禁半途停工（两次混凝土灌注间隔不能大于30min）。在灌注过程中，应经常用测锤探测混凝土面的上升高度，并适时提高、逐级拆卸导管，保持导管的合理深度。探测次数一般不少于所使用的导管节数，并应在每次起升导管前探测1次管内外混凝土面高度。遇特别情况（局部严重超径、缩径、漏失层位和灌注量特别大的桩孔等）应增长探测次数，同时观测返水情况，以对的分析和鉴定孔内情况。导管的埋深：导管的埋深大小对灌注质量影响很大。埋深过小，往往会使管外混凝土面上的浮浆沉渣夹裹卷入管内形成夹层；埋深过大，导管底口的起压力减小，管内混凝土不易流出，容易堵管。最大埋深不宜超过最下端导管长度或6m。混凝土灌注时间：混凝土灌注的上升速度不得小于2m/h。灌注时间必须控制在埋入导管中的混凝土不丧失流动性的时间内，必要时可参入适量缓凝剂。桩顶的灌注标高及桩顶解决：桩顶的灌注标高至少比设计标高增长0.50.8m，以便清楚桩顶部的浮浆渣层。在灌注过程中，后续的混凝土宜通过溜槽渐渐灌入漏斗和导管，不得将混凝土整斗从上面导入管内，以免在导管内形成高压气囊，挤出管节间的橡胶垫而使导管漏水。当混凝土面上升带到钢筋笼下端时，为防止钢筋笼被混凝土顶起，应采用以下措施：a、在孔口固定钢筋笼上端；b、灌注混凝土时间尽早完毕，以防止混凝土进入钢筋笼时，流动性过小；c、孔内混凝土接近钢筋笼时，应保持埋管深度，放慢灌注速度；d、孔内混凝土面进入钢筋笼12m后，应适当提高导管，减小导管埋深，增大钢筋笼在下层混凝土中的埋置深度。13、地质情况记录地质情况记录按相应的地质的相关的表记录；旋挖钻机钻进施工时及时填写钻孔登记表，重要填写内容为：工作项目，钻进深度，钻进速度，及孔底标高；钻孔登记表由专人负责填写，交接班时应有交接记录；根据旋挖钻机钻孔钻进速度的变化和土层取样认真做好地质情况记录，每处孔桩必须备有土层地质样品盒，在盒内标明各样品在孔桩所处的位置和取样时间；旋挖钻机孔桩地质剖面图与设计不符时及时上报现场监理及甲方代表现场确认，由设计单位拟定是否进行设计变更；钻孔时要及时清运孔口出渣，避免妨碍钻孔施工、污染环境；钻孔达成预定钻孔深度后，提出钻杆，用测绳或钢卷尺测量孔深及虚土厚度（虚土厚度等于钻进深度与实测孔深的差值）二）旋挖桩施工应急预案1、 根据地质报告和现场考察，结合工程实际情况，对该工程不同地质段、会存在问题与解决办法1.1、塌孔的解决： 轻微塌孔：使用挖土机向孔内回填可塑性好的粘性土，钻机反转向下加压，正转取土，充足压实孔壁，重新成孔； 严重塌孔：向孔内浇筑低标号C15混凝土，待24小时后重新成孔1.2、缩孔解决： 可塑性软弱层：此软弱土不容易大面积坍塌，可通过反复扫孔，在孔内适当回填一些干土反压后再正转取土，使一部分干土压入孔壁内，增长淤泥层的可塑性，注意钻进速度的控制。如孔底遇水，记录下孔口距水面深度，提钻时应提出水面后停滞一段时间，使钻头内的水流出钻头后再提钻，以减少水对孔壁的冲刷，从而减少塌孔和缩孔。 可塑性较差软弱层（或软弱层较厚）：遇此无法钻进时，可停止钻进，反复取土使孔底形成空腔（58斗为宜），向孔内填充C20混凝土，待24小时后再重新成孔，软弱层较厚时，反复上述环节。钢护筒制作、埋设：长度24m以内的钢护筒，采用厚6mm的钢板制作，长度大于4m的钢护筒，采用厚12mm钢板制作；钢护筒埋置较深时，采用多节钢护筒连接使用，连接形式采用焊接，焊接时保证接头圆顺，同时满足刚度、强度的规定；钢护筒的内径应大于钻头直径，具体尺寸按设计规定选用；钢护筒埋设深度应满足设计及有关规范规定。护筒埋设时，应将钢护筒埋置至密实回填土层0.5m以下，高出施工地面0.3m；钢护筒埋设前，先准确测量放样，保证钢护筒顶面位置偏差不大于5cm，埋设中保证钢护筒垂直度不大于1；埋设钢护筒前，采用较大口径的钻头先预钻至护筒底的标高位置后，提出钻斗且用钻机动力头压盘将钢护筒压入到预定位置。用粗颗粒土回填护筒外侧周边，回填密实。1.2 卡埋钻具卡埋钻具是旋挖钻进施工中最容易发生的、也是危害较大的事故，因此在施工过程中一定要采用积极积极的措施加以防止，一旦出现事故，要采用有效措施及时解决。发生的因素及防止措施：、较疏松的砂卵层或流砂层，孔壁易发生大面积塌方而导致埋钻。在钻遇此地层前，应提前制定对策，如调整泥浆性能、埋设长护筒等。、粘泥层一次进尺太深孔壁易缩径而导致卡钻。所以，在这类地层钻进要控制一次进尺量，一次钻进深度最佳不超过40cm。、钻头边齿、侧齿磨损严重而无法保证成孔直径，钻筒外壁与孔壁间无间隙，如钻进过深，则易导致卡钻。所以，钻筒直径一般应比成孔直径小6cm以上，边齿、侧齿应加长，以占钻斗筒长的23为宜，同时在使用过程中，钻头边齿、侧齿磨损后要及时修复。、因机械事故而使钻头在孔底停留时间过长，导致钻头筒壁四周沉渣太多或孔壁缩径而导致卡埋钻。因此，平时要注意钻机自身的及时保养和维修，同时要调整好泥浆性能，使孔底在一定期间内无沉渣。解决卡埋钻的方法重要有：、直接起吊法，即用吊车或液压顶升机直接向上施力起吊。、钻头周边疏通法，即用反循环或水下切割等方法，清理钻筒四周沉渣，然后再起吊。、高压喷射法，即在原钻孔两侧对称打2个小孔(小孔中心距钻头边沿0.5m左右)然后下入喷管对准被卡的钻头高压喷射，直至两孔喷穿，使原孔内沉渣落入小孔内，即可回转提高被卡钻头。、护壁开挖法，即卡钻位置不深时，用护筒、水泥等物品护壁，人工直接开挖清理沉渣。1.3 动力头内套磨损、漏油发生这一现象的因素除了钻机设计上存在欠缺外，重要是超钻机设计能力钻进所致，所以要注意旋挖钻机的设计施工能力，不要超负荷运营。2、灌注事故的防止及解决2.1、导管进水导致导管进水重要有以下三方面的因素产生：、首批砼储备局限性，或虽然砼储备已够，但导管底口距孔底的间距过大，砼下落后不能埋没导管底口，以致泥水从底口进入。防止和解决方法：如有发现导管进水，应立即将导管重新下放至距孔底250 400mm，重新投入足够储备的砼进行冲底，不得已时需要将钢筋笼提出采用复钻清除。然后重新放下骨架、导管并投入足够储备的首批砼，重新灌注。、导管接头不严，接头间橡皮垫被导管高压气囊挤开，或焊缝破裂，水从接头或焊缝中流入。、导管提高过猛，或探测犯错，导管底口超过原砼面，底口涌入泥水。针对、两中因素引起的事故，应视具体情况，拔换原导管重下新管；或用原导管插入续灌，但灌注前均应将进入导管内的水和沉淀土用吸泥和抽水的方法吸出。2.2、卡管卡管重要有以下两种情况：、初灌时隔水栓卡管；或由于砼自身的因素，如坍落度过小、流动性差，夹有大卵石、拌和不均匀，以及运送途中产生离析、导管接缝处漏水、雨天运送砼未加遮盖等，使砼中的水泥浆被冲走，粗集料集中而导致导管堵塞。解决办法：用长杆冲捣管内砼,用吊绳抖动导管,或在导管上安装附着式振捣器等使隔水栓下落。如仍不能下落时，则须将导管连同其内的砼提出钻孔，进行清理修整（注意切勿使导管内的砼落入井孔），然后重新吊装导管，重新灌注。一旦有砼拌和物落入井孔，须将散落在孔底的拌和物粒料予以清除。提管时应注意到导管上重下轻，要采用可靠措施防止翻倒伤人。、机械发生故障或其他因素使砼在导管内停留时间过久，或灌注时间连续过长，最初灌注的砼已经初凝，增大了导管内砼下落的阻力，砼堵在管内。其防止方法是灌注前应仔细检修灌注机械，并准备备用机械，发生故障时立即调换备用机械；同时采用措施，加速砼灌注速度。当灌注时间已久，孔内首批砼已初凝，导管内又堵塞有砼，此时应将导管拔出，重新安设钻机，运用较小钻头将钢筋笼以内的砼钻挖吸出，用冲抓锤将钢筋骨架逐个拔出。然后以粘土掺砂砾填塞井孔，待沉实后重新钻孔成桩。2.3、坍孔在灌注过程中如发现井孔护筒内水位忽然上升溢出护筒，随即骤降并冒出气泡，应怀疑是坍孔征象，可用探测仪探头或伸测深锤探测。如测深锤原系停挂在砼表面上未取出的现被埋不能上提，或测深仪探头测得的表面深度达不到本来的深度，相差很多，均可证实发生坍孔。坍孔因素也许是护筒底脚周边漏水，孔内水位减少，不能保持原有静水压力，以及由于护筒周边堆放重物或机械振动等，均有也许引起坍孔。发生坍孔后，应查明因素，采用相应措施，如保持或加大水头、移开重物、排除振动等，防止继续坍孔。然后用吸泥机吸出坍入孔中泥土；如不继续坍孔，可恢复正常灌注。如坍孔仍不断止，坍塌部位较深，宜将导管拔出，将砼钻开抓出，同时将钢筋抓出，只求保存孔位，再以粘土掺砂砾回填，待回填土沉实后重新钻孔成桩。2.4、埋管产生埋管的因素一般是：导管埋入砼过深，或导管内外砼已初凝使导管与砼间摩阻力过大，或因提管过猛将导管拉断。防止办法：应严格控制导管埋深在26m之内，要经常测深，及时指导提高导管。在导管上安装附着式振捣器，拔管前或停灌时间较长时均应适当振捣，使导管周边的砼不致过早地初凝；首批砼掺入缓凝剂，加快灌注速度；导管接头螺栓事先应检查是否稳妥；提高导管时不可猛拔。若埋管事故已发生,初时可用链滑车、千斤顶试拔。如仍拔不出，凡属并非因砼初凝流动性损失过大的情况，可插入一直径小的护筒至砼已灌砼中，用吸泥机吸出砼表面泥渣；派潜水工下至砼表面，在水下将导管齐砼面切断；拔出小护筒，重新下导管灌注。此桩灌注完毕后，上下断层间，应予以补强。2.5、钢筋笼上升钢筋笼上升，除了一些易见的因素是由于全套管上拔、导管提高钩挂所致外，重要因素是由于砼表面接近钢筋笼底口，导管底口在钢筋笼底口以下3m至以上1m时，砼的灌注速度（m3/min）过快，使砼下落冲出导管底口向上反冲，其顶托力大于钢筋笼的重力时所致。为了防止钢筋笼上升，当导管底口低于钢筋笼底部1m3m，且砼表面在钢筋笼底部上下1m之间时，应放慢砼灌注速度，允许的最大灌注速度以0.4 m3/min为宜。同时，还应从钢筋笼自身的结构及定位方式上加以考虑，具体措施为：、适当减少钢筋笼下端的箍筋数量，可以减少砼向上的顶托力；、钢筋笼上端焊固在护筒上，可以承受部分顶托力，具有防止其上升的作用；、在孔底设立直径不小于主筋的12道加强环形筋，并以适当数量的牵引筋牢固地焊接于钢筋笼的底部。二、锚（索）杆施工旋挖支护桩施工完毕后进行锚（索）杆施工。1.工程概况剖3-3至剖10-10段（南、东侧）为桩+锚杆支护方式：竖向间距2500mm，横向按支护桩间距，即桩间打设锚杆，面加设8200200钢筋网，加强钢筋16，挂网喷射C20混凝土厚。具体锚杆及桩规格尺寸详基坑工程设计施工图。2.施工工艺流程锚索边坡施工工艺流程：土方开挖施工冠梁边坡土方开挖修整边壁测量、放线钻机就位接钻杆校正孔位调整角度钻孔（接钻杆）钻至设计深度插锚杆（带一二次注浆管）一次压力灌浆二次劈裂注浆挂网喷砼施工腰梁张拉锁定。3.锚（索）杆的构造规定3.1 锚（索）杆上下排垂直间距2.5m，水平间距按支护桩间距。3.2 锚（索）杆下倾36。3.3 锚（索）杆锚固体采用水泥净浆，其强度等级不宜低于20MPa。3.4 沿锚（索）杆轴线方向每隔 2.0m安
