外架工程施工方案.doc

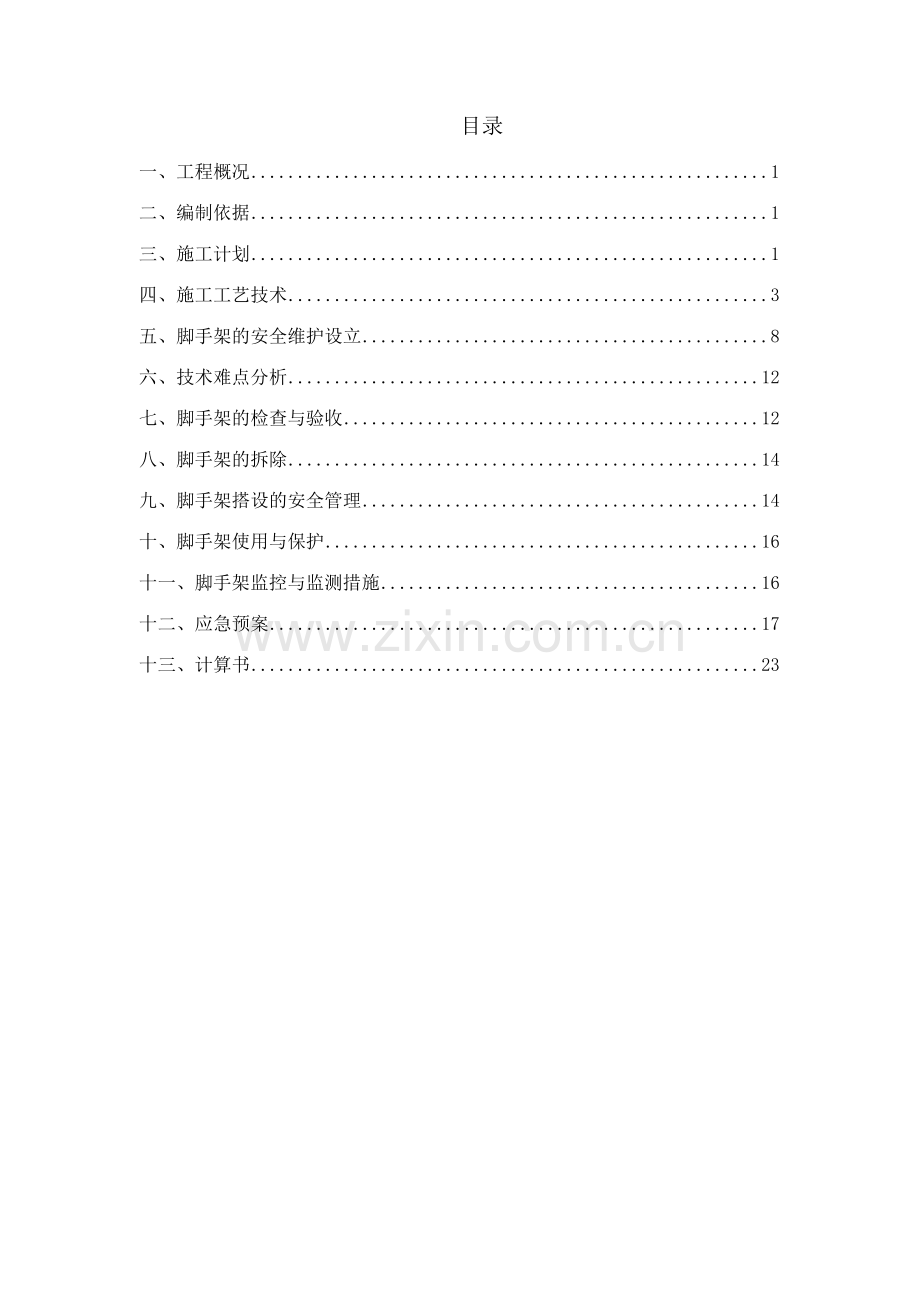

目录
一、工程概况 1
二、编制依据 1
三、施工计划 1
四、施工工艺技术 3
五、脚手架的安全维护设立 8
六、技术难点分析 12
七、脚手架的检查与验收 12
八、脚手架的拆除 14
九、脚手架搭设的安全管理 14
十、脚手架使用与保护 16
十一、脚手架监控与监测措施 16
十二、应急预案 17
十三、计算书 23

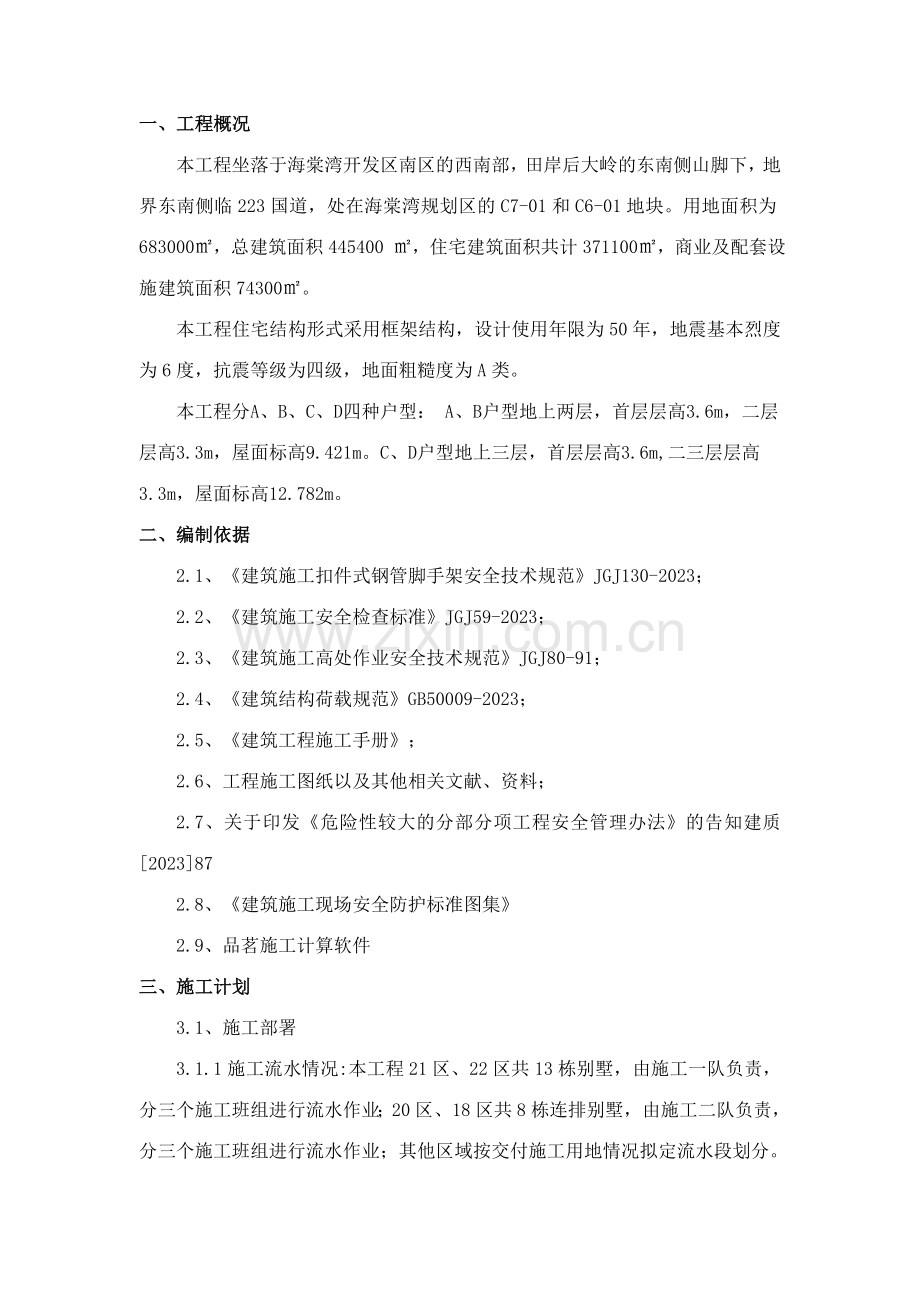

一、工程概况
本工程坐落于海棠湾开发区南区的西南部，田岸后大岭的东南侧山脚下，地界东南侧临223国道，处在海棠湾规划区的C7-01和C6-01地块。用地面积为683000㎡，总建筑面积445400 ㎡，住宅建筑面积共计371100㎡，商业及配套设施建筑面积74300㎡。
本工程住宅结构形式采用框架结构，设计使用年限为50年，地震基本烈度为6度，抗震等级为四级，地面粗糙度为A类。
本工程分A、B、C、D四种户型： A、B户型地上两层，首层层高3.6m，二层层高3.3m，屋面标高9.421m。C、D户型地上三层，首层层高3.6m,二三层层高3.3m，屋面标高12.782m。
二、编制依据
2.1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2023；
2.2、《建筑施工安全检查标准》JGJ59-2023；
2.3、《建筑施工高处作业安全技术规范》JGJ80-91；
2.4、《建筑结构荷载规范》GB50009-2023；
2.5、《建筑工程施工手册》；
2.6、工程施工图纸以及其他相关文献、资料；
2.7、关于印发《危险性较大的分部分项工程安全管理办法》的告知建质[2023]87
2.8、《建筑施工现场安全防护标准图集》
2.9、品茗施工计算软件
三、施工计划
3.1、施工部署
3.1.1施工流水情况:本工程21区、22区共13栋别墅，由施工一队负责，分三个施工班组进行流水作业；20区、18区共8栋连排别墅，由施工二队负责，分三个施工班组进行流水作业；其他区域按交付施工用地情况拟定流水段划分。
3.1.2工期规定:
序号
分区
主体结构完毕
装修工程完毕
1
20、21
2023.05
2023.07
2
18、22
2023.06
2023.09
3
商业街
2023.09
2023.12
4
其他
根据施工用地交付情况拟定
3.1.3质量规定:争创国家优质工程。
外架的使用阶段重要是主体结构及装修阶段。主体阶段外架随楼层工作面走，每一次均比工作面高出一步架。外装修完毕后即可拆除外架。
3.2、施工准备
3.2.1脚手架搭设的材料规定
（1）钢管
钢管应符合国家标准GB/T13793及GB/T3091。钢管表面应平直光滑，不应有裂纹、分层、错位、毛刺、硬弯、压痕和深的划道，两端面切斜的偏差<1.7mm；壁厚允许偏差<0.5 mm，外径允许偏差<-0.5 mm，且必须涂黄色防锈漆进行防锈解决，钢管内外两面的锈蚀深度之和不得>0.5 mm，钢管上严禁打洞。脚手架钢管表面刷黄色油漆，剪刀撑和踢脚板表面刷红白相间警示色。
（2）扣件
采用可锻铸铁制作的扣件，扣件不得有裂纹，并将影响其外观质量的粘砂、毛刺、氧化皮等清除干净；扣件与钢管的贴和面必须严格整形，应保证钢管扣件接触良好；扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm；当扣件夹紧钢管时，开口处的最小距离应不小于5 mm；新进的扣件必须有产品质量合格证，生产许可证和专业检测单位测试报告。扣件材质应符合国家标准，扣件应进行防锈解决。
（3）脚手板
脚手板采用钢筋网片，钢筋网片用φ8圆钢间距3-4cm排列与Φ10螺纹（做边框和中间加劲钢筋）焊接成800×1000的钢筋网片，钢筋网片规定焊接牢固，严重锈蚀的钢筋网片以及焊点脱落的钢筋网片严禁用于架体上。脚手板铺设时严禁出现探头板，端部用镀锌铁丝固定在小横杆上。
（4）挡脚板
挡脚板用承板裁制成300mm高条板，临空面刷斜角红白相间油漆，宽300mm。
（5）安全网
本工程采用密目式安全网，其构造规定必须符合规范规定，同时必须执有安检部门的准用证和出厂检查合格证。
3.2.2脚手架重要施工材料计划见下表：
名称及规格
用途
总需用量
钢

管

3m
大横杆
24000根
4m
大横杆
10000根
6m
立杆
21000根
3m
立杆
10000根
6m
剪刀撑
12023根
1.2m
小横杆
30000根
0.5-2m
连墙杆
12023根
直角扣件

360000个
旋转扣件

18000个
对接扣件

15000个
800*1000钢笆片
脚手板、斜挡板
60000块
1.8×6m密目安全网
围护
25000张
3.2.3施工技术交底工作：
（1）立杆距地200mm加设扫地杆；
（2）小横杆伸出外立杆尺寸统一为100mm；
（3）立杆底部垫板采用15厚层板，层板上垫50×90木枋。
3.2.4人员准备
外架队架工保证30人以上，且根据现场实际情况进行人员数量调整。
四、施工工艺技术
本工程位于海边，夏季多风雨，因此外架设计着重考虑抗风及整体稳定性。综合本工程的工程特点和现场条件，决定采用双排钢管扣件式脚手架。
4.1、搭设参数：
4.1.1楼体南、北两侧，内立杆距结构边为400mm,东、西侧山墙部位，内立杆距结构边为300mm；立杆纵距1.5m、横距（中对中）0.8m；大横杆步距1.8m，落地架扫地杆离地面起200mm。内侧立杆碰到挑檐的穿过下层挑檐，至顶层挑檐底部。
在大横杆与立杆交点必须设立小横杆，小横杆设立在大横杆的下面，架体小横杆中间加设一道垫脚杆，上铺钢笆网。
小横杆伸出外立架外侧尺寸统一为100mm，南、北侧伸出内立架内侧尺寸统一为150mm，东、西侧伸出内立架内侧尺寸统一为100mm。作业层设挡脚板高300mm，刷红白油漆。
施工作业层下部30～40cm处，与外架架体间隙处挂安全平网。
4.1.2剪刀撑采用单杆剪刀撑，连接为搭接，搭接长度不小于1m，用至少两个旋转扣件固定，在脚手架外侧立面的转角处开始设立，剪刀撑斜杆与水平面的交角在45~60度之间，两端用旋转扣件与脚手架立杆或大横杆扣紧。为了安全，搭设剪刀撑时操作人员要站在脚手架里面。剪刀撑的斜杆与基本构架结构杆件之间至少有3道连接，其中，斜杆的搭接接头部位至少有1道连接。剪刀撑刷红白油漆，宽500mm。
4.1.3连墙点：本工程各单体外架均采用预埋钢管双扣件连接方式；连墙点的布置在每个转角处布置一道，并从转角处开始每三跨（4.5m）布置一道。竖向间距由于楼层实际情况采用3~3.6m(即每一层一道)，原则上从一层往上每层都布置。连墙件均为φ48mm钢管预埋入梁内做连接，预埋钢管与连墙件钢管用双扣件详见下图：

预埋钢管插入砼长度为450mm，外部留长不小于200mm，每层均在结构边梁设立，不可在板内预埋。
连墙件与剪刀撑应及时设立，不得滞后超过2步。在设立第一排连墙件前，应每隔6跨设一道抛撑，以保证架体稳定。
4.1.4架管穿挑檐的措施：施工队用承板制作48mm*300mm的长方形木盒，高度大于挑檐板厚度，便于取出脚手架立杆。木盒固定于内立杆上，如下图所示：

4.2、搭设顺序
落地架搭设顺序：放线定位→放置纵向扫地杆→立杆（立杆下垫板及木枋）→横向扫地杆→第一步纵向水平杆→第一步横向水平杆→第二步纵向水平杆→第二步横向水平杆……按第一步架的作业程序和规定搭设第二步、第三步……→随搭设进程及时装设连墙件和剪刀撑→装设作业层间横杆，铺设脚手板和装设作业层栏杆、挡脚板等围护、封闭设施。
4.3、搭设要点
4.3.1脚手架底部垫板
根据《建筑施工手册》规定，立于地面上的立杆底部应加设宽度大于200mm，厚度大于50mm垫木、垫板或其它刚性材料，每根立杆的支垫面积不小于0.15m2。本工程脚手架立杆底部垫板采用15厚层板，层板上垫50×90木枋，如下图所示。外架搭设前需根据现场需要提前将切割完毕的层板及木枋运至需搭设外架部位，在搭设过程中随搭随垫。
搭设外架所使用的层板及木枋运用在结构施工阶段切割完后剩余的角料。
在外架立杆与横向及纵向扫地杆连接完毕后，即需将立杆底部垫垫板，规定垫垫板前地面必须夯实整平，每块垫板连续长度不应小于3跨，立杆必须立于垫板及垫木中间部位，并保证立杆在垫木上不产生滑移。

脚手架底部垫板示意图
4.3.2 搭接接头规定
脚手架各层各步接头必须采用对接扣件，立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设立在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3，所以底立杆应按立杆接长规定选择不同长度的钢管交错设立，至少应有两种适合的不同长度的钢管作立杆，立杆上下垂直,其垂直度偏差每步不大于±7mm，架体搭设完毕后其垂直度总偏差不大于±100mm；立杆间间距偏差不大于±50mm,横距不大于±20mm。
4.3.3 横立杆搭设规定
脚手架大横杆应设立在立杆内侧，长度不宜小于3跨，横向水平杆设立在纵向水平杆的下面，且上下排横向水平杆应各布置在立杆的左右两侧。立杆接长除顶层顶步可采用搭接外，接头采用对接扣件，对接扣件应交错布置，两根相邻大横杆的接头不宜设立在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。大横杆一根杆两端水平高差不大于±20mm，同跨内两根大横杆水平高差不大于±10mm，步距偏差不大于±20mm，横距偏差不大于±20mm。在大横杆与立杆交接处必须设立小横杆，小横杆设立在大横杆下面与立杆扣接，铺设脚手板层在脚手架中间加设一道大横杆，小横杆两端应与立杆牢固扣接。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m，高处立杆距坡顶距离不小于1m。横向水平杆伸出外立杆外皮统一为100mm；靠墙一端伸出长度为150mm。

立杆、大横杆接头示意图
4.3.4 剪刀撑搭设要点
剪刀撑的连接采用搭接，搭接长度1米，并用不少于两个旋转扣件固定，端部扣件边沿至杆端距离不应小于100mm。剪刀撑应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。一根斜杆除两端与立杆和大横杆扣接外，中间应设3个扣接点。剪刀撑斜杆与地面或楼层面夹角为45-60度。根据规范在外侧立面整个长度上每隔不大于6米设立剪刀撑，在脚手架外侧立面的转角处开始设立，每道剪刀撑宽度为立杆三跨，即4.5米，高度为三步，即5.4米。剪刀撑斜杆用旋转扣件固定在与之相交的横杆伸出端或立杆上。由于本工程别墅立面不规则，在具体位置剪刀撑的设立做适当调整，但应保证每个转角立面有一个以上的剪刀撑。

4.3.5 安全网及挡脚板铺设要点
脚手架外侧设立密目式安全网封闭，安全网设立在外排立杆的内侧。由于大横杆步距为1.8 m，安全网尺寸为是1.8m×6.0m，所以安顿时要使安全网充足绷紧张拉，且上下左右的安全网环扣要对齐，用铁丝系牢在脚手管上。在脚手架转角处，要用一根钢管在安全网的阴角面，并绑扎在转角的外立杆上，这样使安全网的转角保证垂直。安全网不得随意松解，只有在得到区域安全员批准的情况下才干松解。
在架体外侧随架体搭设设立护身栏杆，护身栏杆用钢管与外侧立杆扣牢，护身栏杆高900mm。操作层需设挡脚板，挡脚板用宽300mm刷红白相间油漆层板制作，并与侧立杆绑扎牢固，挡脚板应沿脚手板铺设层连续设立。
4.3.6其它要点
开始搭设立柱时，应每隔6跨设立一根抛撑，直至连墙件安装稳定后，方可根据情况拆除抛撑。
周边脚手架的纵向水平杆必须在角部交圈并与立杆连接固定。
脚手架处在顶层连墙点之上的自由高度不得大于两步，当不能满足此规定且连墙件又不能即时设立时，应采用与结构临时扣接撑拉等临时措施。
4.4、本工程各栋体为A、B、C、D四种户型组合而成，20#-1包含四种户型，具有代表性，所以外架搭设以20#-1为例，采用如下搭设方式：
外架内侧立杆距结构边400mm进行搭设，横距1m。内侧立杆穿过下层挑檐直至屋檐底部，两户型屋面交界处出现层高高差，例如A、D户型，则D户型山墙处外架搭设在A户型屋面上，纵距及步距根据现场实际情况拟定，纵距不得超过1.5m。步距不得超过1.5m，沿屋脊最高点拉一道水平杆，向上排架。距屋脊高差大于50cm需加设一道扫地杆。
外架平面布置图：

4.5、外架钢管排架时应参照井架的平面布置图，留设出井架的通道位置。
五、脚手架的安全维护设立
5.1、立面维护

5.1.1脚手架外侧用密目式安全网封闭，安全网设在外排立杆的内侧。安全网要充足张拉绷紧，且上下左右的安全网环扣要对齐，用合附规定的塑料篾系牢在脚手管上。安全网的绳扣间距300mm，规定在绳扣中间加系一道并将安全网绷紧，防止安全网之间出现＞40mm的孔洞；安全网侧面交接处也规定用绳系扎牢。
5.1.2在脚手架转角处，用φ30的PVC管或架管立在安全网阴角面，并绑扎在转角处的外立杆上，这样使安全网的转角保证登角平直。
5.1.3在脚手架外侧每步纵向水平杆中间加设防护栏杆，防护栏杆的设立规定同纵向水平杆。
5.1.4挡脚板按1.5的规定制作，兼作CI形象规定的挡脚板设立在脚手架密目式安全网外侧，规定延脚手架连续设立，挡脚板从第一步架开始设立（即第一步架脚手板封闭层），往上每隔四步架设立一道。同时，在铺脚手板的施工作业层如没有上述脚手板时，必须在该作业层安全网内侧设立挡脚板。
5.2、平面维护
平面维护涉及脚手板的铺设、安全平网的设立、防护棚的搭设。
5.2.1脚手板的铺设
（1）根据工程进度和装修规定考虑作业层数（在进行脚手架设计时必须拟定），作业层至少设两层，上层为作业层下层为防护层。在脚手架作业层内外纵向水平杆中间加设一道纵向水平杆，用直角扣件扣接在横向水平杆上，规定作业层中间纵向水平杆必须连续设立。采用700×1000的钢笆网片脚手板铺设在纵向水平杆上，脚手板应压住外侧安全网至2cm，并且应铺满、铺稳。钢笆网片脚手板采用对接平铺，先将四角用φ1.2mm的镀锌钢丝固定在纵向水平杆上，然后在脚手板的四边中部及中间加钢丝将脚手板与纵向水平杆绑牢。
(2) 作业层脚手架的内侧横向小横杆挑出内立杆≥300mm时，应在横向小横杆挑出端铺设钢笆板或用木方、层板封闭，封闭规定同上。此处脚手板铺设必须注意严禁超过横向水平杆，出现悬空板。
5.2.2安全平网
（1） 在施工作业层下一步架必须挂安全平网，同时从第一步架起每隔三层设立一道安全平网。
（2）安全平网应将结构与安全立网之间延脚手架进行全封闭。安全平网的固定用符合规定的9mm尼龙绳做主绳，用同直径的尼龙绳或塑料篾间距不大于600mm将安全平网拴在脚手管上，通过螺杆孔、预埋钢筋桩将安全平网固定在结构上，拴绳间距600mm。
5.2.3安全防护棚
通道口防护棚搭设路线和延伸长度根据现场临建及通道口的实际布置情况拟定，但必须符合建筑高度坠落半径的尺寸规定。防护棚立杆纵向间距1.5m，横向间距2.5m~3m（通道宽度不宜小于2.5m），用水平杆连接成防护棚支架，防护棚支架上水平杆两边应伸出立杆各1m（即防护棚两边比通道各宽出1m），防护棚必须设立纵向扫地杆和防护栏杆。根据现场实际情况需加宽防护通道的，根据荷载情况设立斜撑，斜撑用旋转扣件连接在横向水平杆和纵向水平杆上，斜撑沿通道中分两边对称设立。
防护棚设双层，上下层间距600mm，铺设时先铺满钢笆网片，再铺木方或层板。立杆伸出上层防护棚不小于200mm，双层防护棚之间用安全网维护，上层防护棚四周设200mm高踢脚板。
如为通道口面悬挑防护棚，必须对其挑支结构进行承载力计算，悬挑防护棚的维护规定同上。
5.2.4安全通道
安全通道采用人行斜道的做法。人行斜道呈“之”字型附着在脚手架上，斜道宽度1m，坡度控制在1：3左右，拐弯处设休息平台，休息平台宽1.2m。人行斜道做成梯步形式，用15mm层板铺设踏步板，踏步规格250×180mm左右，每步踏板上距板边50mm钉防滑条，防滑条宽30mm，厚20mm。斜道立杆间距和横杆步距同外架，斜道两侧及平台外围必须沿斜道架高设立剪刀撑；平台的水平杆与外架的水平杆连通，与架体形成一整体。斜道两侧和休息平台设立护身栏杆，护身栏杆下设挡脚板，挡脚板高度180mm；斜道四周用安全网封闭，安全网封闭在立杆的内侧。安全通道按施工区域，每排建筑物搭设一个,每层进行连通以便人员行走及材料转运。
同排楼栋中间位置布置安全通道，通道宽1.5m。首层采用三排落地架,架体立杆纵距1.5m，横距0.75m，；大横杆步距1.8m，落地架扫地杆离地面200mm。按外架构造搭设小横杆，小横杆设立在大横杆的下方。安全通道上满铺跳板，严禁出现挑头板。架体设立连续剪刀撑，与地面夹角为45~60度。二层至顶面为双排架，安全通道底部加设两道斜撑支撑，斜撑与立杆夹角45~60度，间距同立杆间距。通道顶部做防护棚，做法同楼梯安全通道做法。通道平台高度应与建筑层
板处的外架操作面高度相同。

安全通道示意图如下:

（1）斜腹杆采用旋转扣件固定在与之相交的横向水平杆上，旋转扣件中心线至主节点的距离不宜大于150mm，斜腹杆必须采用通长杆件。
（2）门洞桁架下的两侧立杆设双管立杆，副立杆高度高于门洞口1~2步。
（3）门洞桁架中伸出上下弦杆的杆件端头均应增设一个防滑扣件，该扣件应紧靠主节点处的扣件。
5.2.5脚手架防雷措施
脚手架在搭设和使用期间，严禁施工用电线路架设在脚手架上；在脚手架上施工的电焊机、砼振动器等要放在干燥木板上，操作者要戴绝缘手套，穿绝缘鞋，通过脚手架的电线要严格检查，电焊机、振动器外壳要采用保护性接地或接零措施。
架体搭设过程中，架体四个角部设立接地极，架体与接地极用导线相连。
架体搭设完毕后，用φ12镀锌钢筋焊接在架体四角的最上层立杆上，其高度不小于1m，并将最上层大横杆所有锁通，形成避雷网格，避雷网接地通过连墙点预埋件和挑梁卡环与结构自身避雷网形成一整体。在施工期间遇有雷击或将有大雷雨时，脚手架上的操作人员应立即离开。
六、技术难点分析
本工程为山地别墅，单体工程高差较大，如20#-1原始场地标高南北向高差在2m左右，坡度较大，难以保证架体稳定性。
架体搭设前，对架体搭设区域进行标高测量，记录数据，拟定最高点和最低点。按场地高差对架体底部进行平整。场平的长度应大于3跨立杆的纵距的规定，相邻区域的高低差不应大于1m。当相邻架体高差大于500mm时，低跨部位应加设一道扫地杆。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定。为保证架体稳定性，架体搭设时应注意，高低跨处高跨部位的立杆距边坡大于1.5m。
因场地标高不一，各段架体扫地杆的标高也不一致，架体搭设会存在参差不齐。故按照场地最高点处扫地杆，沿建筑周圈拉一道水平杆，作为架体横杆的起步杆，按此高度向上布置横杆。
脚手架搭设前，基底必须夯实，经项目部验收合格后方可进行下道工序施工。
七、脚手架的检查与验收
7.1、项目安全员天天需进行安全巡视,发现问题立即报告并告知施工队整改。脚手架在下列阶段时项目安所有会同技术部应对其进行检查。
7.1.1达成设计高度；
7.1.2遇有6级以上大风和大雨之后；
7.1.3停工超过一个月恢复使用前；
7.1.4脚手架使用一定期期后；
7.1.5外墙装修阶段开始前。
7.2、外架搭设完毕后，外架施工队进行自检，验收合格后向项目部外架工长、质检员报验。项目部验收合格后，填写报验申请单，会同监理对外架进行验收。
检查重要内容：
7.2.1检查所有节点是否锁紧；
7.2.2斜杆及安全网等构件设立是否达成设计规定；
7.2.3安全防护设施是否按设计和规范设立，是否安全可靠；
7.2.4整架垂直度是否符合规定；
7.2.5荷载是否超过规定；
7.2.6对每一栋连墙件进行验收。
允许偏差及检查方法
序号
项 目
技术规定
允许偏差
Δ（mm）
示意图
检查方法工具

1
地基
解决
表面
坚实平整
-
--
观测
排水
不积水
垫板
不晃动
底座
不滑动
不沉降
-10
2
立杆垂直度
最后验收垂直度
-
±100

用经纬仪或吊线和卷尺
3
间距
步距
纵距
横距
-
±20
±50
±20
-
钢板尺
4
大横杆
一根杆的两端
-
±20

水平仪或水平尺
同跨内两根纵向水平杆高差
-
±10

5
双排脚手架横向水平杆外伸长度偏差
-
＋50
-
钢板尺
6
扣件安装
主节点处各扣件中心点互相距离
≤150㎜
-

钢板尺
同步立杆上两个相隔对接扣件的高差
≥500㎜
-

钢卷尺
立杆上的对接扣件至主节点的距离
≤h/3
纵向水平杆上的对接扣件至主节点的距离
≤l/3
-

钢卷尺
扣件螺栓拧紧扭力矩
40~65N.m
-
-

扭力扳手
7
剪刀撑斜杆与地面的倾斜
45°~ 60°
-
-
角尺
8
脚手板外伸长度
对接
a=130~150
L≤300㎜
-

卷尺
搭接
A≥100㎜
L≥200㎜

卷尺
八、脚手架的拆除
8.1、拆除脚手架前的准备工作：
8.1.1应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造规定；
8.1.2应根据检查结果补充完善方案中的拆除顺序及措施，经主管部门批准后方可实行；
8.1.3由单位工程负责人进行拆除安全技术交底；
8.1.4应清除脚手架上杂物及地面障碍物；
8.1.5脚手架拆除要专人指挥，并设立安全禁区，严禁闲人进入。
8.2、拆除过程中的控制：
8.2.1拆除作业必须由上而下逐层进行，严禁上下同时作业；
8.2.2连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段差除高差不应大于2步且高度不应大于2m。，如高差大于2步，应增设连墙件加固；
8.2.3当脚手架拆至下部最后一根长立杆的高度时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件；
8.2.4拆下的各种材料应分类堆放，集中存贮做好围护和管理。
8.2.5当脚手架采用分段、分向拆除时，暂不拆除的脚手架两端。
8.2.6脚手架拆除时必须注意对建筑物的保护，防止对建筑物的损坏。
8.2.7拆下的构配件必须分段集中，采用吊装形式运至地面堆放，严禁高空抛掷。
九、脚手架搭设的安全管理
9.1、搭除脚手架必须持证上岗，并定期进行身体检查，凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上脚手架操作.。
9.2、搭拆脚手架时，操作人员必须戴好安全帽,系好安全带，使用的工具要放在工具袋内,防止掉落伤人，登高要穿防滑鞋，袖口及裤口要扎紧。
9.3、拆下的零部件要装入容器内，用吊蓝吊下，拆下的钢管要绑扎牢固，双点起吊，严禁从高空抛掷。
9.4、脚手架的构配件质量和搭设质量应按规范规定进行检查验收，合格后方可使用。
9.5、作业层的施工荷载应符合设计规定，不得超载。不得将模板支架、缆风绳等固定在脚手架上，严禁挂起重设备。
9.6、当有六级或六级以上大风和雾、雨天气时应停止脚手架搭设与拆除作业，雨后作业应设立防滑条。
9.7、安全网搭设应按有关规定搭设或拆除。
9.8、脚手架使用期间严禁拆除下列杆件：
9.8.1主节点处纵、横水平杆和纵、横扫地杆。
9.8.2连墙杆。
9.9、不得在脚手架基础及临近处进行挖掘作业，否则应采用安全措施，并报主管部门批准。
9.10、在脚手架上进行电、气焊作业，必须有防火措施和专人看管，必须在作业范围内有灭火器等消防措施，无关的电、气焊作业不能在脚手架上操作。
9.11、搭设或拆除脚手架时，地面应设围栏和警示标志，并派专人看守，严禁非操作人员入内。
9.12、搭设脚手架起步时，应设临时剪刀撑，搭设中要随时按规定做好脚手架与主体拉撑工作，铺好脚手板，固定好挡脚杆和防护栏杆，拉好安全网。
9.13、拆除架子在使用电焊切割时，派专职人员做好防火工作、配备料斗、防止火星和切割物溅落(如室内已装饰、窗要关好、窗未安装好的应派专人看好)。
9.14、搭设过程中应由工地项目经理组织有关人员及时检查，按有关规定报请公司安全科组织人员(项目经理、安全员、架子工、班长等)进行检查、验收。
9.15、在工程施工过程中,应派有经验的架子工负责对脚手架进行检查与保修工作.扣件松动时及时拧紧;脚手架上不得堆放各种材料，天天安排专人进行整个施工区域的安全检查，特别在大风雨后,项目经理要及时组织有关人员对架子进行全面检查。
9.16、脚手架应由工地安全员定期检查(如立杆垂直度,沉降观测等).如发现问题及时采用措施予以解决。
9.17、脚手架验收合格后，任何人不得擅自拆改，如需做局部拆改时，需经项目经理批准由架子工操作。
9.18、在脚手架密闭层必须设立灭火器，每层4个，并设专人检查保证不失不漏。
9.19、脚手架附近电气焊接操作时，要用层板遮挡脚手架，防止火星点燃脚手架防护材料及安全网等易燃物品。
9.20、项目部需关注天气预报，台风来之前，需解开安全网。
十、脚手架使用与保护
10.1、脚手架使用中必须经常检查，清除架上杂物，严禁在架子堆放过多的施工材料，或多人挤在一起，以防架子超载。
10.2、脚手架上施工材料应随用随运，施工荷载不得大于3KN/M2，使用的工具、材料等应尽量放在脚手架内侧，以减少倾覆力矩。
10.3、施工过程中，应有专人负责经常检查脚手架，如发现连接部件有松动、位移现象时，应及时采用加固措施。
十一、脚手架监控与监测措施
11.1、所有临边、洞口等各类技术措施的设立。
11.2、技术措施所用的配件、材料和工具的规格和材质。
11.3、技术措施的节点构造及其与建筑物的固定。
11.4、扣件和连接件的紧固。
11.5、安全防护设施的用品及设备的性能。
11.6、外脚手架搭设、拆除的防止监控措施：
作业活动
重大安全隐患
防止监控措施
脚手架搭设
脚手架无施工方案、无设计计算书，施工方案未经审批或无法指导施工
加强施工方案的编制、审核、审批管理
纵横向立杆间距不符合规定
做好安全技术交底、及时组织实测
立杆基础未平整夯实，缺少底座，无纵横向扫地杆，无排水措施
做好搭设前准备、布置工作，做好立杆底部层板垫木
未按规定设立连墙拉结杆或连墙拉结杆设立不符合规定
做好安全技术交底、及时组织验收
不按规定设立剪刀撑
做好安全技术交底、及时组织验收
杆件材料不符合规定
做好材料进场验收
脚手架拆除
未定期检查、维护
建立制度，贯彻职责，做好定期检查
未按脚手架拆除顺序拆架
做好拆除安全技术交底及跟踪检查
拆除前未对脚手架杆件连接、连墙件、支撑系统进行检查
做好拆除安全技术交底及跟踪检查
连墙杆件提前拆除、整层拆除或数层拆除后再拆除脚手架
做好拆除安全技术交底及跟踪检查
11.7、监测措施
11.7.1项目部、班组平常进行安全检查，所有安全检查记录必须形成书面材料。
11.7.2平常检查、巡查重点部位如下:
（1）杆件的设立和连接、扫地杆、支撑、剪刀撑等构件是否符合规定。
（2）地基是否有积水，底座是否松动，立杆是否符合规定。
（3）连接扣件是否松动。
（4）架体的沉降、垂直度的偏差是否符合规范规定。
（5）施工过程中是否有超载的现象。
（6）安全防护措施是否符合规范规定。
（7）脚手架体和脚手架杆件是否有变形的现象。
（8）脚手架在承受六级大风或大暴雨后必须进行全面检查。
（9）监测项目涉及:支架沉降、位移和变形。
(10)监测频率:在脚手架搭设期间，一般监测频率不超过3天/次～5天/次，在脚手架使用期，一般监测频率不超过10天/次～15天/次。
(11)监测的方法与工具:立杆的垂直度监测用经纬仪或吊线和卷尺， 立杆间距用钢板尺，纵向水平杆高差用水平仪或水平尺，主节点处各扣件中心点互相距离用钢板尺，同步立杆上两个相隔对接扣件的高差用钢卷尺，立杆上对接扣件至主节点的距离用钢卷尺，纵向水平杆上的对接扣件至主节点的距离用钢卷尺，扣件螺栓拧紧扭力矩用扭力扳手，剪刀撑斜杆与地面的倾角用角尺，脚手板外伸长度的检测用卷尺，钢管两端面切斜偏差用塞尺.拐角吃，钢管外表面锈蚀限度用游标卡尺，钢管弯曲用钢板尺。
十二、应急预案
12.1、总则
工作原则:统一领导，分级负责。项目经理接受业主、监理或有关部门的指挥，项目部内部各抢险小组统一接受项目经理指挥。
合用范围:本工程轮扣式支撑体系范围发生的高空坠物、物体打击、触电、火灾等事故突发性灾害事件发生后的应急反映。
12.2、灾情预警和报告
12.2.1 灾害预警
综合管理部收集各灾情信息，并与有关部门紧密联系及时发出预警，预测灾情的发生趋势及也许对特定区域内的群众生命财产导致的威胁。
12.2.2建议对策
项目部根据灾情预测预警及时向监理、公司或有关部门提出应急对策建议和措施，或者制定针对性应急方案。
12.2.3 报告灾情
灾情发生后，项目部立即向监理、公司或有关部门报告初步灾情并迅速组织有关部门调查核算灾情。
发生特大灾害，可以越级向上级人民政府或主管部门报告。灾情内容重要涉及:灾情种类、发生时间、地点、范围、限度、损失及趋势，采用的措施，生产、生活方面需要解决的问题等。
12.2.4应急反映机构
小范围灾情由项目部成立抢险救灾临时领导小组，项目经理为组长，项目副经理、总工程师为副组长，成员由项目部各部门成员组成。大范围的灾情在筹备组或有关部门的领导下，由项目部成立抢险领导小组，各施工队成立抢险小分队，负责本单位的防灾工作，并随时听从抢险救灾总指挥部的指示。
12.2.5抢险队伍
项目经理部分别精选一支不少于30人的抢险基本队伍，作为抢险救灾的骨干力量，现场的所有职工加入抢险基本队伍，参与抢险救灾。制订联络方案，抢险队伍按设防范围和标准上岗值班或接告知参与抢险。
12.2.6应急救援的培训与演练
培训
预案和预警措施确立后，按计划组织项目经理部及施工大队的全体人员进行有效的培训，从而具有完毕其应急任务所需的知识和技能，每月一次，并在工人进场安全教育的同时进行教育。
重要培训以下内容:
（1）对危险源的突显特性辨识。
（2）事故报警。
（3）紧急情况下人员的安全疏散。
（4）现场抢救的基本知识。
演练
预案和预警措施确立后，通过有效的培训，在工程开工后演练一次。
根据工程工期长短不定期举行演练，施工作业人员变动较大时增长演练次数。每次演练结束，及时作出总结，对存有一定差距的在日后的工作中加以提高。
（5）报警指定机构人员、联系电话
项目部综合管理部是报警的指定机构，综合管理部接到报告后立即告知项目经理，同时向工地发出报警。
应急组织机构图:

领导小组组长（项目经理）

副组长（项技术负责人）
副组长（项目经副理）

保 安 组
后勤服务组
医疗救治组
现场抢救组

应急救援电话:
项目部应急救援领导小组相关人员联系电话
序号
姓名
职务
联系电话

项目部应急电话

1
花 捷
项目经理

2
张培淼
商务经理

3
张天一
安装经理

4
谢新文
生产经理

5
熊建良
技术总工

6
魏用杰
现场施工总协调

社会相关救援机构联系方法
序号
部门
联系电话
1
医疗
120
2
消防
119
3
派出所
110
应急救援预案实行终止后，应采用有效措施防止事故扩大，保护事故现场和物证，经有关部门认可后可恢复施工生产。
相应急救援预案实行的全过程，认真科学地作出总结，完善预案中的局限性和缺陷，为此后的预案建立、制订、修改提供经验和完善的依据。
（6） 应急线路
本工程地处海棠湾青田小镇安居工程内。根据现场作业位置、大门位置、施工现场情况和场外交通情况，本工程设计一条应急路线。具体如下：
事故地点→海棠湾青田小镇安居工程→223国道北侧青田水厂东侧
（7） 防灾设备
项目部和各施工队应根据本段工程和工地的实际情况，配齐配足木材、钢材、蓬布、止水材料、发电机、大功率抽水机、消防设备等应急抢险器材、设备。
配备一定数量的汽车式起重机、挖掘机、自卸运送车，随时接受项目部的调遣。
成立救护队及医疗抢救站，配备急救和抢救设备，并指定专人保管，经常保持其良好状态，抢救设备不得挪作他用。
（8） 也许发生的紧急情况及应急预控措施
也许发生的紧急情况如下表
序号
也许发生的紧急情况
发生因素
1
火灾事故
事故现场的火源，临时用电未按规范执行、电焊作业时没对焊花采用隔离措施，易燃、易爆物品没隔离存放，作业人员将烟头随地乱扔等。
2
高处坠落
事故现场的洞口、没覆盖严密，临边没有防护栏杆、安全网；防护栏杆及安全网的搭设没按照规范规定搭设；作业层的架板铺设没按照规范规定铺设。伤者在进行高空作业时，没按照规范规定戴好安全帽并系好帽带，未穿好防滑鞋，在无防护条件的作业层，未按照规范规定穿戴好安全带。
3
物体打击
事故现场周边物体也许飞出、倾落、滚滑的方向有人违章作业，伤者所处的工作位置在物体也许坠落所能达成的区域。
4
触电事故
事故现场的机械设备的电源没接地，机械设备带电、漏电。伤者未通过专业培训，未取得特种作业人员操作上岗证，伤者使用绝缘性能不合格的电气设备。作业时未穿好绝缘鞋，戴好绝缘手套。
应急预控措施

应急预控措施见下表
序号
事故
预控措施
1
火灾事故
（1） 现场组建以项目经理为第一负责人的防火领导小组和义务消防队员、班组防火员。
（2）把消防责任贯彻到重点防火班组、重点工作岗位。
（3）施工现场配备足够的消防器材，统一由消防干部负责维护、管理、定期更新、保证完整、临警好用，并做好书面记录。
（4）一般临时设施，每一百平方米配备一只九升灭火机，临时木工棚、油漆间等每二十五平方米配一只各类合适的灭火机。
（5）划分动火区域，现场的动火作业执行审批制度，并明确一、二、三级动火作业手续，贯彻好防火监护人员。
（6）电焊工在动用明火时必须随身带好“二证”(电焊工操作证、动火许可证)、“一器”(消防灭火器)、“一监护”(监护人职责交底书)。
（7）气割作业场合必须清除易燃物品，乙炔瓶和氧气瓶使用时两者的距离不得少于5m，离火源不得少于10m。
（8）施工现场配置2寸消防水管和独立电源的消防水泵，场地四周各设一消防栓，并设醒目的红色警示灯。
（9）规范用电，防止电起火。
2
高处坠落
（1） 本工程作业面较大，高处作业涉及人员较多，应当引起高度重视。
（2）高处作业
