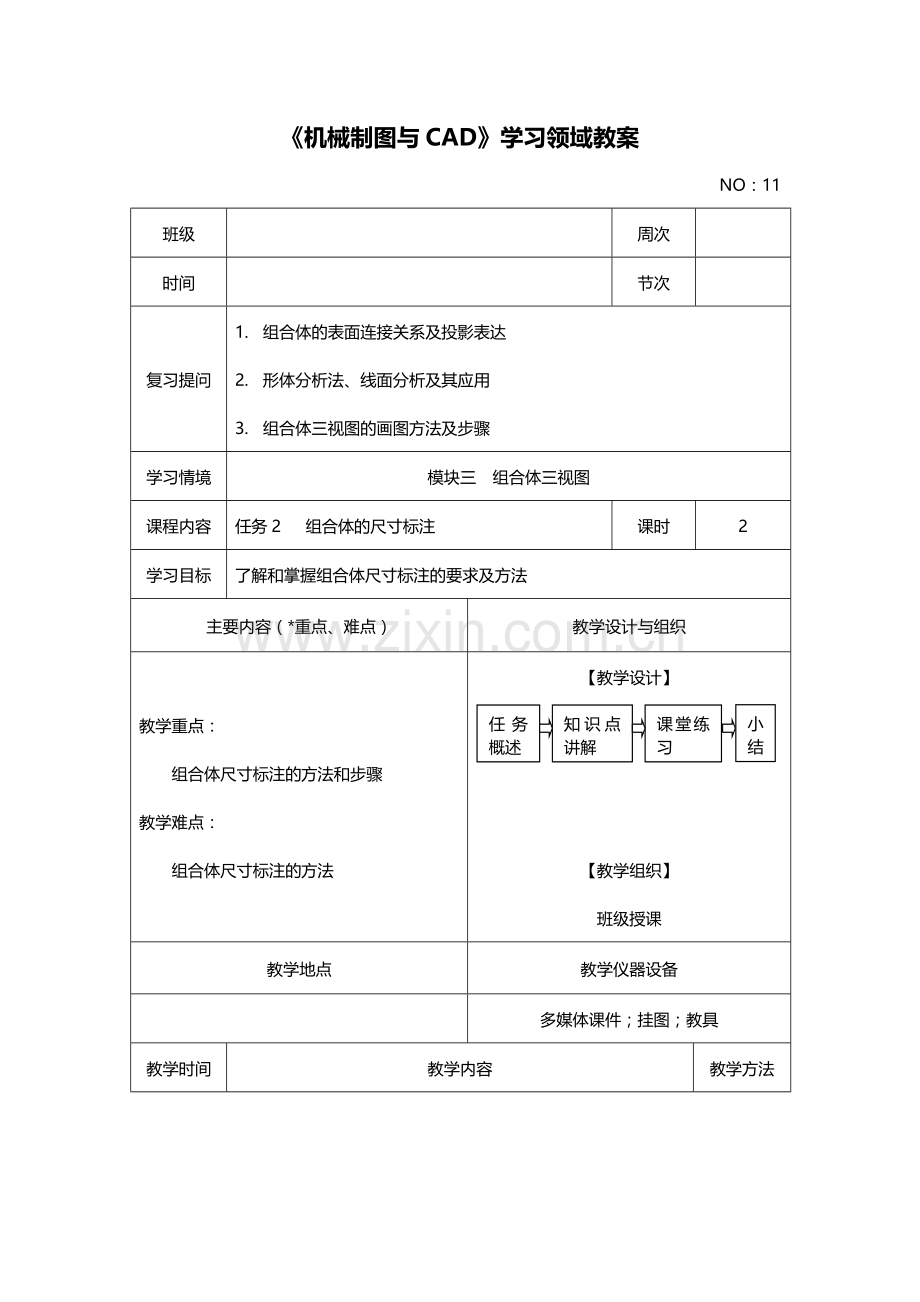

模块三任务2组合体的尺寸标注.doc

《机械制图与CAD》学习领域教案
NO：11
班级

周次

时间

节次

复习提问
1. 组合体的表面连接关系及投影表达
2. 形体分析法、线面分析及其应用
3. 组合体三视图的画图方法及步骤
学习情境
模块三 组合体三视图
课程内容
任务2 组合体的尺寸标注
课时
2
学习目标
了解和掌握组合体尺寸标注的要求及方法
主要内容（*重点、难点）
教学设计与组织
教学重点：
组合体尺寸标注的方法和步骤
教学难点：
组合体尺寸标注的方法
【教学设计】
小结
课堂练习
知识点讲解
任务概述

【教学组织】
班级授课
教学地点
教学仪器设备

多媒体课件；挂图；教具
教学时间
教学内容
教学方法
45分钟

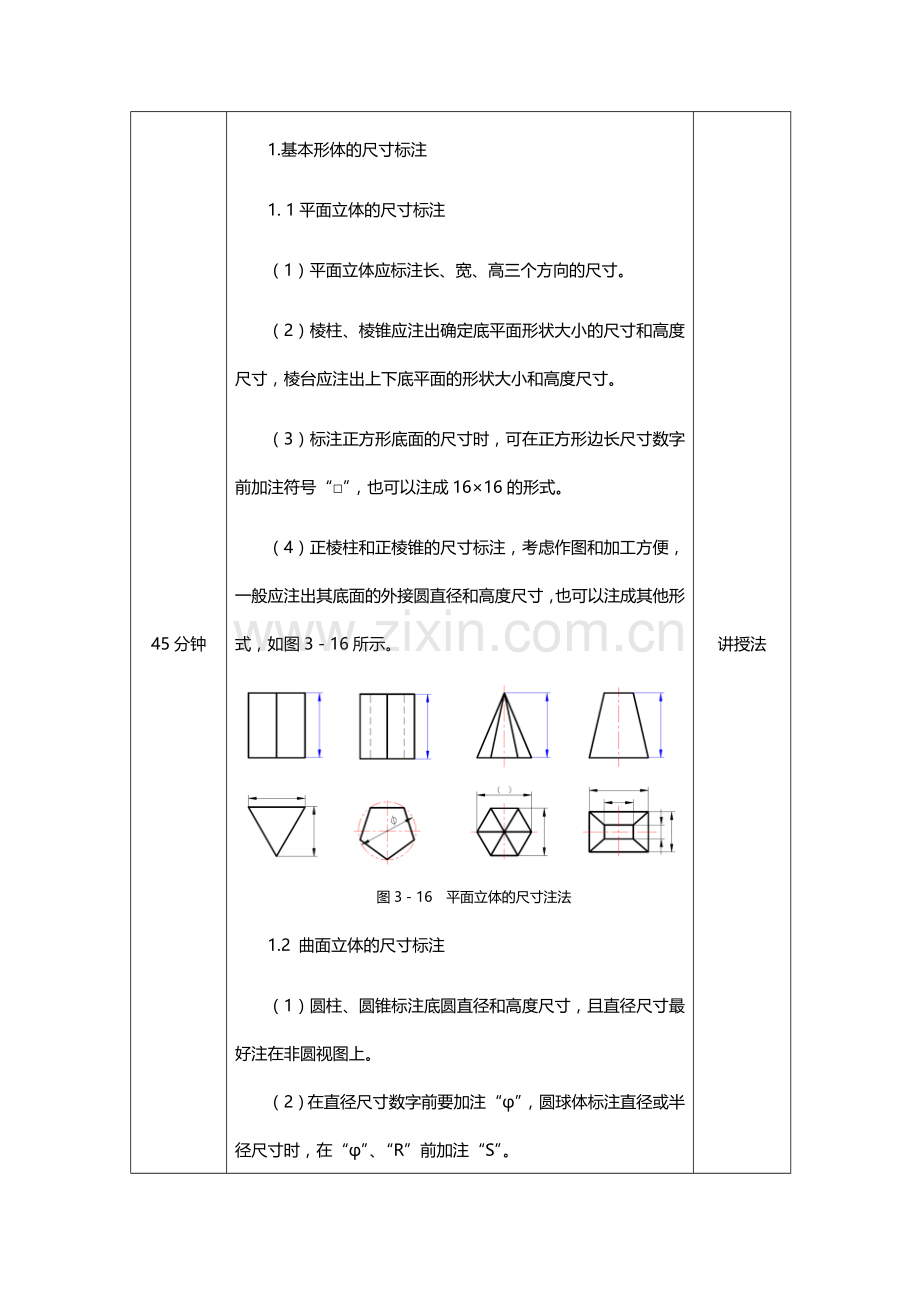

1.基本形体的尺寸标注
1. 1平面立体的尺寸标注
（1）平面立体应标注长、宽、高三个方向的尺寸。
（2）棱柱、棱锥应注出确定底平面形状大小的尺寸和高度尺寸，棱台应注出上下底平面的形状大小和高度尺寸。
（3）标注正方形底面的尺寸时，可在正方形边长尺寸数字前加注符号“□”，也可以注成16×16的形式。
（4）正棱柱和正棱锥的尺寸标注，考虑作图和加工方便，一般应注出其底面的外接圆直径和高度尺寸，也可以注成其他形式，如图3－16所示。

图3－16 平面立体的尺寸注法
1.2 曲面立体的尺寸标注
（1）圆柱、圆锥标注底圆直径和高度尺寸，且直径尺寸最好注在非圆视图上。
（2）在直径尺寸数字前要加注“φ”，圆球体标注直径或半径尺寸时，在“φ”、“R”前加注“S”。

图3－17 曲面立体的尺寸注法
1.3常见结构的尺寸注法
表3-1 常见结构的尺寸注法
正确注法

错误注法

（1）以圆弧为轮廓线时，一般不注总体尺寸，而是注出圆心位置和圆弧半径。
（2）当四角有圆弧的平面图形，将圆弧看成已知弧，则既要注圆角半径，也要注出总体尺寸。
（3）同一圆周上不连续的圆弧及按圆周分布的圆的定位尺寸均标注直径。
（4）两个或多个直径相同的圆或半径相同的圆弧，一般只注一次，但在直径符号的“φ”前加注该圆的数量，而在半径符号的“R”前不加注该圆弧的数量。
2. 尺寸分类及基准
2.1 组合体视图中的尺寸种类
（1）定形尺寸:确定组合体各组成部分形状大小的尺寸。
（2）定位尺寸:确定各组成部分之间相对位置的尺寸。
（3）总体尺寸:确定组合体总长、总高、总宽的尺寸。
2．2尺寸基准的确定
（1）标注尺寸的起点称为尺寸基准。
（2）组合体有长、宽、高三个方向的尺寸，标注每一个方向的尺寸都应选择好基准，从基准出发确定各部分形体的定位尺寸。
（3）组合体的尺寸基准常选取底面、端面、对称平面、回转体轴线以及圆的中心线等。

(a) 定形尺寸的标注

(b) 尺寸基准 (c) 定位尺寸及总体尺寸标注
图3-18 支架的尺寸分析
3. 截切体与相贯体的尺寸标注
3.1 截切体的尺寸标注
（1）只标注基本体的定形尺寸和确定截平面位置的定位尺寸，不能在截交线上标注尺寸。
（2）标注定位尺寸的方法是：如果截平面为投影面的平行面，标注尺寸时只要一个方向定位，即用与该投影面垂直的坐标定位；如果截平面为投影面的垂直面，标注尺寸时需要两个方向定位，即用截平面在该投影面上的积聚性投影（直线）的两个端点的坐标定位。

图3－20 立体截切后的尺寸注法
4.相贯体的尺寸标注
标注相贯体的尺寸时，只标注相交立体的定形尺寸和确定相交立体相对位置的定位尺寸；不能在相贯线上标注尺寸。

(a) (b)
图3－21 相贯体的尺寸标注
讲授法
20分钟
5.组合体尺寸标注的方法与步骤
5.1组合体尺寸标注基本方法
（1）形体分析
（2）选择尺寸基准
（3）按形体分析法标注每个组成部分的定形尺寸
（4）由尺寸基准出发标注确定各组成部分之间相对位置的尺寸
（5）标注总体尺寸
（6）依次检查三类尺寸，保证正确、完整、清晰

（a）

（b） （c）
图3-22 座体的尺寸标注方法与步骤
5.2 组合体尺寸标注的基本要求
（1）正确
（2）完整
（3）清晰
为了保证所注尺寸布置整齐、清晰醒目、便于看图，应注意以下几点:
①尺寸应尽量注在视图外，与两视图有关的尺寸，最好注在两视图之间。
②同一形体的定形、定位尺寸要尽量集中标注，并要集中注在反映形状特征和位置特征明显的视图上。
③尺寸线与尺寸界线尽量不要相交。标注连续尺寸时，应让尺寸线平齐。
④直径尺寸尽量注在非圆的视图上，圆弧的半径尺寸要注在有圆弧投影的视图上，且细虚线上尽量不要标注尺寸。
⑤内形尺寸与外形尺寸最好分别注在视图的两侧。
5.3组合体尺寸标注示例

图3－23 轴承座的尺寸标注

（a）正确 （b）错误
图3－24 直径尺寸、圆弧尺寸的标注方法

（a）好 (b) 不好
图3－25 内形尺寸与外形尺寸的注法
讲授法
案例法
20分钟
课堂练习：组合体三视图尺寸标注练习
内容：习题集相关作业
练习法
辅导答疑法
5分钟
课堂小结
1.尺寸是图样的重要组成部分，尺寸标注是绘图工作重要的环节之一。形体分析法是进行尺寸标注最基本的方法，应牢固掌握，灵活运用。
2.组合图三视图的尺寸标注的方法和步骤具有典型性，要提高尺寸标注的技能，应多看多练多积累，逐步提高。
综述法
教研室主任签名

累计课时
2
