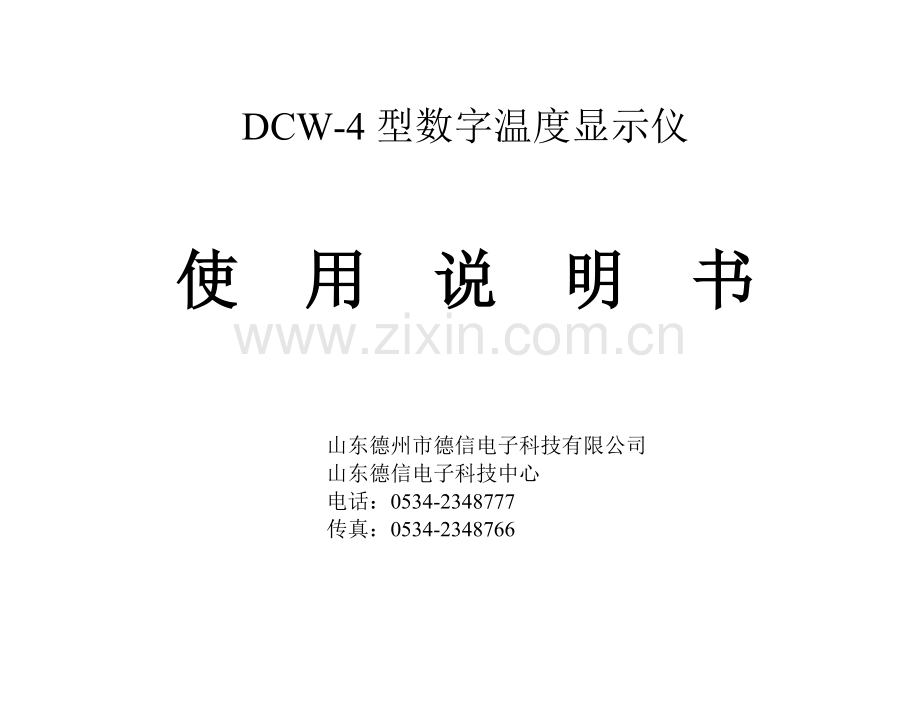

DCW-4型数字温度显示仪

使　用　说　明　书

山东德州市德信电子科技有限公司
山东德信电子科技中心
电话：[phone]
传真：[phone]
一、应用简介
随着中国经济的迅猛发展，人民的生活水平有了很大的提高，对生活的质量提出了更高的要求，市场经济的发展，满足了人民生活的需要，民以食为天，各地食品藏贮、加工行业也发展起来，使贮藏食品加工行业的竞争更加激烈。随着我国加入 ＷＴＯ，贮藏行业打入国际市场，参预国际竞争势必在行。为此，国家商检局参照国际贯例对贮藏出口商品制定了更加严格的规范，尤其对出口商品制定了更加严格的标准。为适应储藏行业这一新的形势，我公司研制开发了WFTS-Ⅰ、WFTS-Ⅱ、德信组态三种电脑测温系统。
在商品冷藏过程中，如不及时掌握好库内温度，会直接影响库存商品的保鲜质量，从而蒙受不必要的经济损失。但是仅凭人工到库房查温，不但增加了工人的劳动强度，而且失温度测量的可信度，操作人员的频繁进出库房不仅影响库房的保温效果，也增大了制冷机的耗电量，同时也增加了商品贮藏成本。
在食品加工行业，对食品加工中各个阶段的温度数据采集，记录下来分析，使之一目了然，操作工人易操作，产品质量稳定，也便于提高质量。
使用我公司的智能化电脑测温产品，它不需要人工去库房内查温便可把库房内的温度集中显示在机房内的仪器上观看，其独特的超限报警功能，可使工作人员根据库内存放商品对温度不同的要求，设置不同的上下限值，只要库房内温度超过该值就会发出声光报警。使工作人员轻松掌握好开、停机时间，同时仪器的自动打印功能可把各库内的温度值直接记录储存下来，作为冷库存贮过程的原始档案，以备商检和对操作人员的工作考核。该产品的应用，将为贮藏行业提高贮藏质量减少成本，增加出口创汇能力提供先进的测试保障。
WFTS-Ⅰ、WFTS-Ⅱ、德信组态软件，它是一种采集数据，一种管理软件，需要和公司生产的DCW系列温度采集器的配合，才能完成数据的分析、统计、报表、历史曲线的功能，它能给工艺技术人员提供科学的依据，如：制酒、发酵、粮库粮情分析等。使操作人员能及时掌握，避免损失和麻烦，提高产品质量和稳定性。
本仪器不仅适用于贮藏行业，也适用于任何部门的温度检测，如烟草业、药品业、制酒发酵业、以及食品厂、高温蒸锅、蒸柜、农业大棚以及养殖水塘温度检测，炼油厂、油泵轴瓦和输油管道处的温度测量。
二、概述：
DCW-4型数字温度显示仪，是以单片微处理为核心的新型智能仪器，可用于4 路温度的自动巡回检测。
它是0.８″数码管温度显示，表面贴装工艺，它具有通讯，报警，日期显示、密码管理、打印功能（选项）。它以美国ATMEL公司生产的89C52单片机作为控制核心，可与WFTS、德信组态等微机监控系统组成计算机温度监控网络，对数据进行存储、曲线、打表等处理。因此，本仪器功能齐全，自动化程度高，测量范围广，精度高，显示清析。注:接标准信号变送器,可以是任意量程、任意单位、精度，它取决于变送器.。注：该型号的仪器只有显示，参数设置时需要外接键盘（后面有说明）。
三、 技术指标：
1、巡检路数：1—4路任选。
2、传感器：PN半导体（日本）、AD590（美国）、标准信号变送器（4-20m）(1~5v)
（用户定购产品时,需要注明那一类传感器）
3、测量范围：PN半导体 —40℃~ +100℃。变送器:任选
AD590 —50℃~+150℃。
4、测温精度：≤±0.3℃ 分辩率: 0.1℃。
5、检测方式：巡回、随机任选。
6、显示：０．８″LED码管显示，五位LED数码管，序号位、符号位，各一位，三位温度显示值。
*7、打印方式：随机打印、定时打印任选。
*8、通讯接口：RS—485
9、通讯协议：MODBUS通讯协议
10、日期设置：年、月、日、时、分、定时时间，均可操作键盘设置。（通过外接键盘完成设置。）
11、报警：可设置报警上限值和下限值、超上限或下限相应光报警。（通过外接键盘完成设置。）
12、工作环境：温度-50℃~ 40℃，湿度30%~90%无灰尘及腐蚀性气体。
13、电源：直流９Ｖ供电
14、外形尺寸：长×宽×厚：１９８×９２×４５
16、安装尺寸：长：１８３，　宽：５３ (仪表挂墙壁时,挂孔的距离)
17、功率：≤３W。
18、重量：０．６Kg。
注：标“*”号的表示该功能为选项。设置参数时需外接键盘。
四、功能指标
1、壁挂式
2、进口高精度温度传感器。
3、０．８英寸红色高亮度数码管显示温度。
4、可巡回检测多路和定检某一路温度，选择显示温度值，日期和时钟单片机。
5、上下限温度设置，光报警。
6、可通过串行RS—485总线与计算机组成分布式温度检测系统。
７，结构特征：仪器全防水，进出线部分有两个防水结头．
五、1、工作原理
单片机
选择通道

通讯接口/打印机接口
A/D转换
放 大

传感器

LED显示

2、工作过程
由温度（标准信号）传感器送来的电压信号送入电子模拟开关——通道选择，电路模拟开关在单片机的控制下进行工作，轮流从输入信号选择一路进行放大后，送入A/D转换器，将电压信号变为数字信号，该数字信号送入单片机内进行数字滤波、线性化等处理后再送入LED显示出来，所以它的测温精度更高，抗干扰性更强。

六、安装与调试
1` 首先把键盘连接正确。（参照后面 七：内部结构图）
2、将传感器安装于测温度的环境中。如测量物体的温度，需将传感器与该物体直接接触，如测验空间环境温度则将传感受器置于该环境中。
3、将传感器的引线用单股或双股绞线或屏蔽线焊好，接至该仪器面板的接线端子。注意正负极性不能接反。我厂生产的传感器的引出线为屏蔽线，中心为正极，外屏蔽层为负极。（线可用0.5—0.75平行护套铜线或0.3—0.5屏蔽线即可）
4、将本仪器的电源线接至９Ｖ直流电源中即可使用。（注：多台该ＤＣＷ－４数字温度显示仪组成ＷＦＴＳ或德信组态测温系统时，仪器供电应该由统一的直流电源供电，设计系统方案时，本公司免费提供设计．集中供电的电源应该是一个或几个，公司生产与之配套的２４Ｖ大功率直流电源）．
5、由于线路比较长，线路本身的电阻，仪器在使用前要调试标准零点（ＡＤ５９０则不需要该项调试）。首先把传感器放入冰水混合物（2/3的冰，1/3的水），稳定10分钟后，按对应的传感器机器侧面对应的电位器，进行补偿，以使达到温度更加准确。
6、该仪器调试时需要外接键盘，根据测试系统的要求来设置，用户一般不能任意修改，需要修改时，应由专业管理员来操作，修改参数。
7、多台DCW-4和WFTS，德信组态软件组成微机测温系统时，需求分配地址，需通过外接键盘来实现参数设置，
七、内部结构图：（调试和外接键盘时参考）
四路调整电位器
　　　　　（和接线端子对应）

　　　 RS485　 —　第四路
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 —　第三路
　　 直流电源　　　　　　　　　　　　　　　　　　　　　　 —　第二路
（无正负极）　　　　　　　　　　　　　　　　　　　　 —　第一路

防水接头

显示板背面
外接键盘的插头

八、　操作步骤

巡检路数 温度显示窗

O O

O O

安装孔
下限指示灯

下限指示灯
O
O

注：外接键盘布置示意图：

工作
设置置之不理之不理 置置置置置
定位
移位位于 位于
打印
增1
时间
减1

（一）、日期的设置与修改。
1、年的设置
在巡检状态下，按“设置”键，出现 代码“Y”口口，表示年。再按下“移位”键，使数位闪烁，用增1或减1键修改其当前值，再按“移位”键，使数位不再闪烁，表示设置成功。（以下类同）
2、月的设置
按“设置 ”键，出现“II”，表示月，设置修改同上。
3、日的设置
按“设置”键，出现“LI”表示日，设置修改同上。
4、按“设置”键，出现“H”表示，时钟小时（1-24小时）修改同上。
5、分的设置
按“设置”键，出现“F”表示分（1-60分钟）修改同上。
例如03年3月15日5点23分。设置步骤如下：
1、在巡检状态下按“设置”键，出现“Y”在按下移位键，数位闪烁，用增位键或减位键输入0后，再按移位键，下一安数位闪烁，输入3，按移位键使全部数位不再闪烁，即03年设置成功。
2、按“设置”键，出现“II”，再按下移位键，数位闪烁，用增位键或减位键输入0后，再按移位键，下一数位闪烁，输入3，按移位鍵使全部数位不再闪烁，即3月设置成功。
3、按“设置”键，出现“LI”，再按下移位键，数位闪烁，用增位键或减位键输入1后，再按移位键，下一数位闪烁，输入5，按移位鍵使全部数位不再闪烁，即15日设置成功。
4、按“设置”键，出现“H”，再按下移位键，数位闪烁，用增位键或减位键输入0后，再按移位键，下一数位闪烁，输入5，按移位鍵使全部数位不再闪烁，即5时设置成功。
5、按“设置”键，出现“F”，再按下移位键，数位闪烁，用增位键或减位键输入2后，再按移位键，下一数位闪烁，输入3，按移位鍵使全部数位不再闪烁，即23分设置成功。
(二)、限置的设置与修改
按“设置”鍵，出现“┛”符号，按移位鍵输入密码后，方可修改， 设置上、下限，打印、通讯、以及巡回路数。
1、 当按“设置”鍵时，“上限”指示灯亮时，按“移位”鍵，数
位闪烁，再用增1或减1鍵修改各路的上限值，修改后按“移位 ”鍵到所有位数不闪烁，表示确认修改设置成功。“下限”设置同上，依此类推所有路数上、下限的修改与设置。
1、 按“设置”鍵，出现符号“A”口口表示巡检路数，用户可根据实际任意设
1-10，设置修改同上。
2、按“设置”键，出现 符号“b”,当 b=0时，表示不启动定时打印，当b=1时，启动定时打印。修改同上。
3、按“设置”键，出现符号“C”启动定时打印时间。不启动定时打印，C表示通讯分机号，设置修改同上。
4、按“设置”键出现符号“┏”表示可输入新密码，修改以上的密码。按“设置”键返回巡检状态。
例如：第三路上限为“+20℃”，下限-50℃
只巡回4路，其它不巡回。
1、按“设置”键，同时上限指示灯亮，再按下移位键，数位闪烁，
输入第三路，按移位键，下一数位闪烁，用增位键或减位键输入0后，再按移位键，下一数位闪烁，输入2，按移位键，下一数位闪烁，输入0，按移位键使全部数位不再闪烁，即第三路上限+20度设置成功。（0表示“+”）
2、按“设置”键，同时下限指示灯亮，再按下移位键，数位闪烁，输入第三路，
按移位键，下一数位闪烁，用增位键或减位键输入“一”后，再按移位键，下一数位闪烁，输入5，按移位键，下一数位闪烁，输入0，按移位键使全部数位不再闪烁，即第三路下限-50度设置成功。
依次设置各路传感器的上、下限值。
3、按设置键，出现“A”增位键或减位键输入4，再按移位键，使数位不再闪烁，表示设置成功。
附加：密码的设置与修改
为了使上、下限的值不被随意修改，此项可设置密码，按“设
置”键，在巡回路数窗口出现“┛”符号，在温度显示窗口输入密码，则可任意修改上、下限值，以及巡回路数。出厂时原始密码为1000。此密码也可修改，按“设置”键，在巡回路数窗口出现“┏”符号，在温度显示窗口输入新密码，按移位键使所在数位不再闪烁，表示新密码设置成功。
注意：如果新设置的密码忘记，可与本公司联系，电话：[phone]
（三）时间的显示
在巡检状态下，按“时钟”键，显示当前时间，断电后时间不能记忆，再按“时钟”键返回巡检状态。
（四）定检
在巡检状态下，按“定检”键，可显示某一路的温度值，再按“定检”键返回巡检状态。
一、 注意事项
1、仪器放置应避免强光直射面板，以使仪器显示清晰。
2、本仪器采用集成电路，技术比较复杂，如果出现故障，
需要有一定专业技术知识的人员维修，以免造成人为损坏。
3、如果某点显示“一┗┗┗”，一般为传感器接反或线路
断，如某点显示“┗┗┗”，则为传感器短路所致。出现以上情况，请检查传感器是否损坏，线的接头是否正确、良好，仪器后面板的接线端子是否松动、短路。
九、仪器配套
DCW-４型仪器 1台 使用说明书 1份
温度传感器 ４支 电源线 1根
安装螺钉和胀管 4套

地 址 ：山东省德州市新湖北路31号
维修电话：[phone]
13365443104
邮 编： 253000
