电除尘土建工程监理实施细则.doc

呼伦贝尔安泰热电有限责任公司汇流河发电厂除尘器改造工程

土建专业监理实行细则

编制：刘书环
审批：高春祥

黑龙江润华电力工程项目管理有限公司汇流河发电厂电除尘改造项目监理部
2023年06月

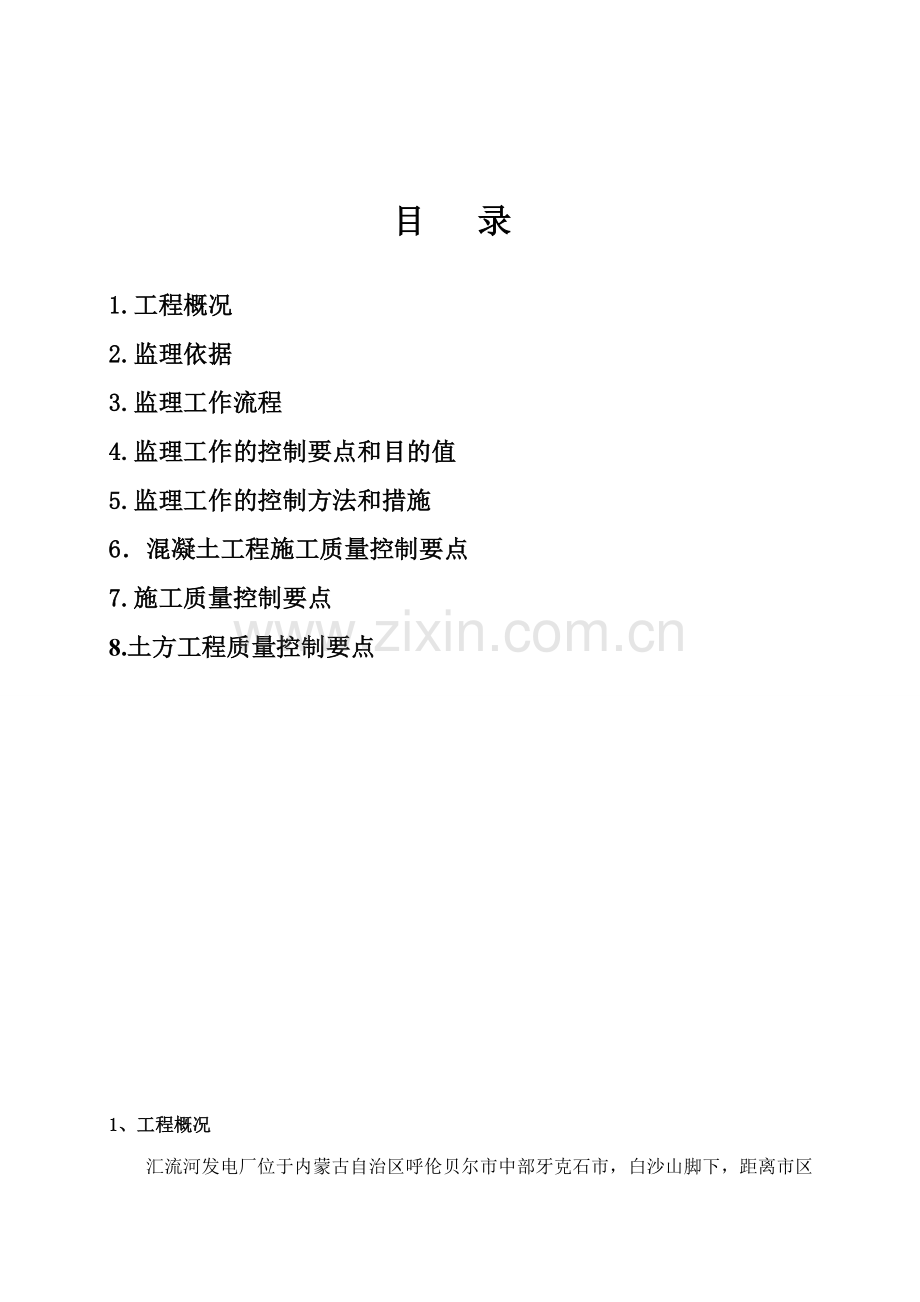

目 录

1.工程概况
2.监理依据
3.监理工作流程
4.监理工作的控制要点和目的值
5.监理工作的控制方法和措施
6．混凝土工程施工质量控制要点
7.施工质量控制要点
8.土方工程质量控制要点

1、工程概况

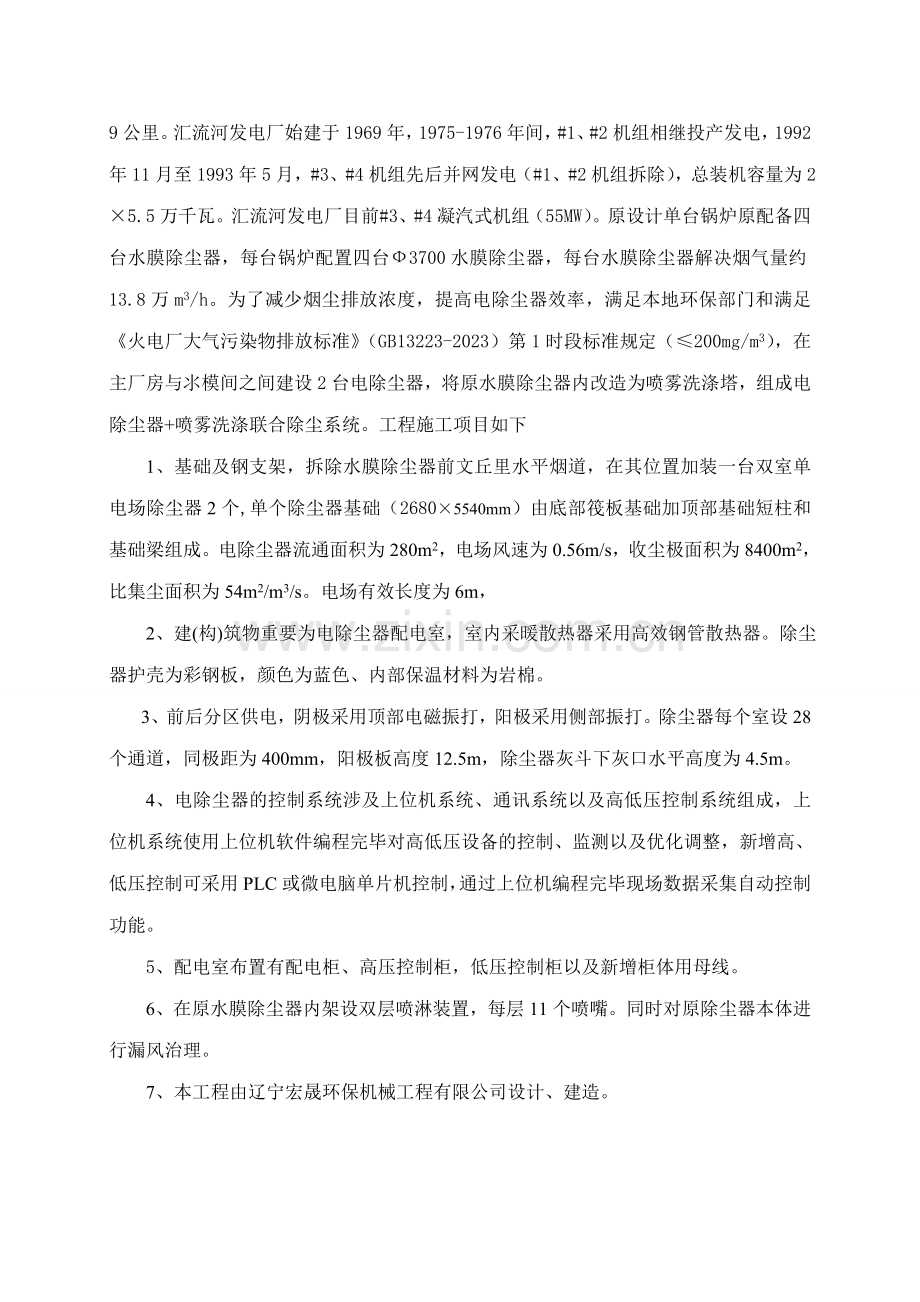

汇流河发电厂位于内蒙古自治区呼伦贝尔市中部牙克石市，白沙山脚下，距离市区9公里。汇流河发电厂始建于1969年，1975-1976年间，#1、#2机组相继投产发电，1992年11月至1993年5月，#3、#4机组先后并网发电（#1、#2机组拆除），总装机容量为2×5.5万千瓦。汇流河发电厂目前#3、#4凝汽式机组（55MW）。原设计单台锅炉原配备四台水膜除尘器，每台锅炉配置四台Ф3700水膜除尘器，每台水膜除尘器解决烟气量约13.8万m3/h。为了减少烟尘排放浓度，提高电除尘器效率，满足本地环保部门和满足《火电厂大气污染物排放标准》（GB13223-2023）第1时段标准规定（≤200mg/m3），在主厂房与氺模间之间建设2台电除尘器，将原水膜除尘器内改造为喷雾洗涤塔，组成电除尘器+喷雾洗涤联合除尘系统。工程施工项目如下
1、基础及钢支架，拆除水膜除尘器前文丘里水平烟道，在其位置加装一台双室单电场除尘器2个,单个除尘器基础（2680×5540mm）由底部筏板基础加顶部基础短柱和基础梁组成。电除尘器流通面积为280m2，电场风速为0.56m/s，收尘极面积为8400m2，比集尘面积为54m2/m3/s。电场有效长度为6m，
2、建(构)筑物重要为电除尘器配电室，室内采暖散热器采用高效钢管散热器。除尘器护壳为彩钢板，颜色为蓝色、内部保温材料为岩棉。
3、前后分区供电，阴极采用顶部电磁振打，阳极采用侧部振打。除尘器每个室设28个通道，同极距为400mm，阳极板高度12.5m，除尘器灰斗下灰口水平高度为4.5m。
4、电除尘器的控制系统涉及上位机系统、通讯系统以及高低压控制系统组成，上位机系统使用上位机软件编程完毕对高低压设备的控制、监测以及优化调整，新增高、低压控制可采用PLC或微电脑单片机控制，通过上位机编程完毕现场数据采集自动控制功能。
5、配电室布置有配电柜、高压控制柜，低压控制柜以及新增柜体用母线。
6、在原水膜除尘器内架设双层喷淋装置，每层11个喷嘴。同时对原除尘器本体进
行漏风治理。
7、本工程由辽宁宏晟环保机械工程有限公司设计、建造。

2、监理依据
2.1国家现行的法律、法规、条例和建设监理有关规定
2.2《工程监理委托协议》、《工程施工承包协议》、《工程监理规划》
2.3《电力建设工程监理规范》 DL/T 5434—2023
2.4《建筑工程施工质量验收统一标准》（GB50300-2023）
2.5《混凝土结构工程施工质量验收规范》（GB50204-2023）（2023年版）
2.6《混凝土强度检查评估标准》（GBT50107-2023）
2.7《钢筋混凝土用热扎光圆钢筋》（GB1499.1-2023）
2.8《钢筋混凝土用热扎带肋钢筋》（GB1499.2-2023）
2.9《硅酸盐水泥、普通硅酸盐水泥标准》（GB175-2023）
2.10《钢筋焊接及验收规程》（JGJ18-2023）
2.11电力建设安全工作规程》（火力发电厂部分）（DL5009.1-2023）
2.12呼伦贝尔安泰热电有限公司汇流河发电厂电除尘改工程监理规划
2.13施工组织总设计及网络计划
3、监理工作流程
见附表（1）、（2）、（3）
4、监理工作的控制要点和目的值
4.1监理工作的控制要点：
序号
分项工程名称
见证点W
停工待检点H
旁站点
备注
1
定位方线

轴线、标高

2
钢筋工程
复检焊（连）接
钢筋加工、安装及隐蔽

3
模板工程

模板安装系统断面尺寸、埋件数量、位置标高梁底标高

4
砼工程
砂、石、水泥、外加剂等材料复检。砼配合比调整开盘鉴定，砼试块坍落度检测，砼内外温差测试
砼质量埋件位置标高等
砼浇注施工缝解决

4.2 质量控制目的
根据监理规划，电力工业部颁发《火电施工质量检查及评估标准》建筑、安装工程分项合格率100%、建筑工程优良达90%以上，保证建筑工程所有达成优良等级，并满足国家电力公司《火电机组达成投产考核标准》及其相关规定的规定。
5、监理工作的控制方法和措施
5.1 钢筋工程的施工质量监理控制
5.1.1 钢筋原材料的质量控制
5.1.1.1审查承包单位报送的钢筋出厂质量证明书、检查报告等。（对生产厂家直销的，质量证明文献应为原件，如为经销商经销，经销单位应加盖公章，并注明原件存放处。）
5.1.1.2钢筋进入现场后，监理工程师进行外观检查。外观检查不符合规定的，应勒令承包单位限期将其清退出场。
5.1.1.3钢筋在加工过程中，如发生脆段、焊接性能不良或力学性能显著不正常等现象，应规定承包单位根据现行国家标准，对该批钢筋进行化学成分检查或其他专项检查。
5.1.1.4审查承包单位报送的钢筋进场复检报告，对于复验不合格的钢筋应责令承包单位2日内清理出现场。
5.1.1.5对于钢筋和连接接头试件进行100%见证取样和送检。
5.1.2 在巡查过程中，规定焊工（机械手）持证上岗，并进行抽查。抽查和焊前焊样均合格后，方可进行正式钢筋焊（连）接。
5.1.3 充足熟悉设计图纸，明确各部位设计钢筋的品种、规格、绑扎或焊（连）接规定，特别应注意结构关键部位配筋的特殊解决，对有关配筋变化涉及到的图纸会审记录、设计变更告知单和工程洽商记录，及时标注在相应的结构施工图上。
5.1.4 对钢筋焊（连）接进行外观检查，不合格的规定返工。审查承包单位报送的钢筋焊接接头的机械性能实验报告单，对于不符合规范规定的责令承包单位进行返工解决。
5.1.5 在钢筋安装过程中，监理工程师应到现场巡视，发现问题，及时以“监理告知”形式告知承包单位改正。
5.1.6 在承包单位质检合格的基础上，对承包单位报验的部位进行隐蔽工程验收。
5.1.7 对于以下几点构造措施，监理工程师应加强检查：
5.1.7.1框架节点箍筋加密区及梁上有集中荷载处的附加吊筋，不得漏放。
5.1.7.2钢筋保护层的垫块品种、规格、数量、位置应符合设计及施工规范规定。
5.1.7.3预埋件、预留孔洞的位置应对的、固定可靠，孔洞周边钢筋加固符合设计规定。
5.1.8 浇注混凝土前，进行二次验筋，如有问题及时告知承包单位，修整合格后方可浇注混凝土。
5.2 模板工程施工质量监理控制
5.2.1 审核模板工程的施工方案：根据主体工程的结构体系、荷载大小、协议工期及模板的周转情况等，综合考虑承包单位所选择的模板和支撑系统是否合理，提出审核意见。
5.2.2 对现场模板规格、质量进行检查。
5.2.3 审查承包单位报送的模板隔离剂（脱模剂）的有关资料。
5.2.4 柱支模前应先在基底弹线，以校正钢筋位置，并为合模后检查位置提供准确的依据。
5.2.5 为防止胀模、跑模、错位，导致结构断面尺寸超差、位置偏离、漏浆而导致蜂窝、麻面，模板支撑应符合模板设计规定及施工方案规定。
5.2.6 对模板拼缝、节点位置、模板支搭及加固情况，认真检查，防止漏浆、扩缩颈现象。
5.2.7 复核预埋件、预留孔洞的位置、标高、尺寸；预埋件固定的方法可靠，防止位移。
5.2.8 模板在下列情况下要开洞：一次支模高度超过2M时，浇捣困难时；有大的预留洞口，洞口下难以浇注；钢筋密集，下部不易浇注。
5.2.9合模前钢筋隐蔽已合格，模内已清理干净，施工缝剔凿合格；合模后核验模板位置尺寸及钢筋位置，垫块位置与数量，符合规定才干浇注混凝土。
5.2.10 模板涂刷隔离剂时，应清除模板表面的尘土和混凝土残留物后在涂刷，涂刷应均匀，不得漏刷或沾污钢筋和混凝土接槎处。
5.2.11 混凝土板达成设计强度75%，上部达成100%时方可拆模。

6、混凝土工程施工质量控制要点
6.1 水泥进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度，安定性及其它必要的性能指标进行复验，其质量必须符合现行国家标准规定，当水泥在使用中对质量有怀疑或水泥出厂超过三个月时，应进行复验，并按复验结果使用。
6.2 混凝土中掺用的外加剂质量应符合现行国家标准，和有关环境保护规定。
6.3 混凝土的强度等级必须符合设计规定，用于检查混凝土强度结构构件的试件，应在混凝土浇注地点随即抽取，抽样与试件的留置应符合《混凝土结构工程施工质量验收规范》（GB50204-2023）（2023年版）第7.4.1条的规定。
6.4 混凝土原材料每盘称量的偏差：水泥为士2%，粗细骨料为士3%，水和外加剂士2%。每工作班检查一次，并形成记录。
6.5 现浇结构的外观质量不应有严重缺陷，外形尺寸的偏差应符合《混凝土结构工程施工质量验收规范》（GB50204-2023）（2023年版）表8.3.2-1的规定。
6.6 混凝土运送、浇注及间歇的所有时间不应超过混凝土初凝时间。全数检查，观测并形成记录。
6.7 施工缝和后浇带的位置应符合设计规定，无具体规定期，按施工方案拟定。全数检查。
6.8 混凝土浇注12小时后，应按施工技术方案及时采用有效措施进行养护，养护时间不少于7天，当混凝土强度达成1.2N/mm2前，不得在其上踩踏或安装模板及支架。全数检查，观测、检查施工记录。
7、施工质量控制要点
7.1高程及定位控制对场地所给的方格网进行复验。对所用的仪器、塔尺、钢尺等用品必须有检查合格证。
7.2上岗人员必须有上岗合格证件。
7.4平面控制桩景度应符合二级导线的精度规定。
7.5高程控制桩精度应符合三等水准精度规定。
8、土方工程质量控制要点
8.1土方开挖控制要点对施工现场的土质情况、挖土深度及周边环境和使用后的机械审查开挖方案。基坑，每20㎡抽查一处，但每个基坑不应少于1处，采用机械开挖时底部应保存200㎜～300㎜厚层不挖，待下道工序前挖除。
8.2土方回填每曾虚铺厚度不大于0.3m，机械夯实3～4遍。土质的最优含水率8%～12%。分层夯实，压实系数不小于0.95，回填土承载力特性值fk≥100kPa。
9、也许影响目的实现的不利因素及措施
1.物资供应的影响：施工中需要的图纸资料、设备、材料、构配件的质量及供货时间不能满足施工规定。施工机具、设备，检测仪器、仪表不能按需进场或数量局限性，在使用工程中出现故障。监理人员应加强与各方面的沟通与协作，全面了解情况及时采用措施。
2.施工单位管理水平不高，施工人员素质低下；施工方案选择不妥会对工程目的的实现导致直接影响。监理人员在工程开工前和施工过程中严把审查质量保证体系关，在施工方案审查时综合考虑各种影响因素。
3.施工条件的影响：在施工过程中不利的气候因素经常会对工程的安全、质量及进度产生影响。监理人员应注意气候情况，及时提醒施工单位早作准备，在不利气候出现时更应注意施工现场的施工状况，以求避免安全和质量问题发生。
4.设计变更的影响：在施工工程中，设计变更是难免的，因此加强图纸的审查，尽也许在图纸会检中把问题解决，在必须变更时，应尽快联系有关单位出具修改变更告知，或是协调施工单位提出变更的建设建议，并跟踪贯彻情况。
5.资金的影响：专业监理工程师及时审理每月的工程量交经济工程师，监理应及时督促业主按协议付款，此外对施工单位在施工过程中提出需要增长的额外工作量，监理也应当认真审核并及时答复。

附表（1）
熟悉图纸、审查模板设计方案
监理工程师
材料准备、基层解决
承包单位
测设轴线、标高、放样
承包单位

模板支撑具有安装、校正及自检
承包单位
轴线、标高等验收
监理工程师
签认工程质量报验单
监理工程师
浇筑混凝土
承包单位
以下按混凝土施工质量监理控制流程相应节点执行
整改
承包单位
整改
承包单位
合格
合格
不合格
不合格

附表（2）
熟悉图纸、审查（砼）施工方案
监理工程师

施工机具准备、检查
承包单位监理工程师
原材料准备、检查
承包单位、监理工程师
隐蔽验收情况
返 工
承包单位
签认砼浇灌告知单
监理工程师
砼生产、运送、浇筑、养护
承包单位
随机抽查动态控制测坍落度制作试块
承包单位
监理工程师
拆模申请
承包单位
签署拆模告知
监理工程师
砼质量检查
承包单位监理工程师
有无缺陷
签认质量报验
监理工程师
进入下道工序施工
承包单位
不合格
提出解决方案
承包单位
无
有
审查解决方案
监理工程师
缺陷解决
承包单位

附表（3）
熟悉图纸、审查（砼）施工方案
监理工程师

施工机具准备、检查
承包单位监理工程师
原材料准备、检查
承包单位、监理工程师
隐蔽验收情况
返 工
承包单位
签认砼浇灌告知单
监理工程师
砼生产、运送、浇筑、养护
承包单位
随机抽查动态控制测坍落度制作试块
承包单位
监理工程师
拆模申请
承包单位
签署拆模告知
监理工程师
砼质量检查
承包单位监理工程师
有无缺陷
签认质量报验
监理工程师
进入下道工序施工
承包单位
不合格
提出解决方案
承包单位
无
有
审查解决方案
监理工程师
缺陷解决
承包单位

附表（4）
建立安全与文明施工保证体系明确安全控制目的
承包单位
监理审核安保体系
安全目的分解各阶段防止措施
承包单位
检查施工现场安全
建设、监理、施工单位
解决整改
停工
施工
各阶段控制目的的实现
竣工
总体控制目的的实现
不正常
不正常
正常
（严重不正常）
安全例会及安全交底、防高空坠落措施、防触电措施、防人身伤害、机械损坏措施
安全标牌、标语材料准备、设备运营
安全“三宝”的使用
“四口、五临边”的防护
施工用电
施工机具

黑龙江润华电力工程项目管理有限公司汇流河发电厂
电除尘改造工程项目监理部
2023年06月
