路灯亮化工程监理细则范例.doc

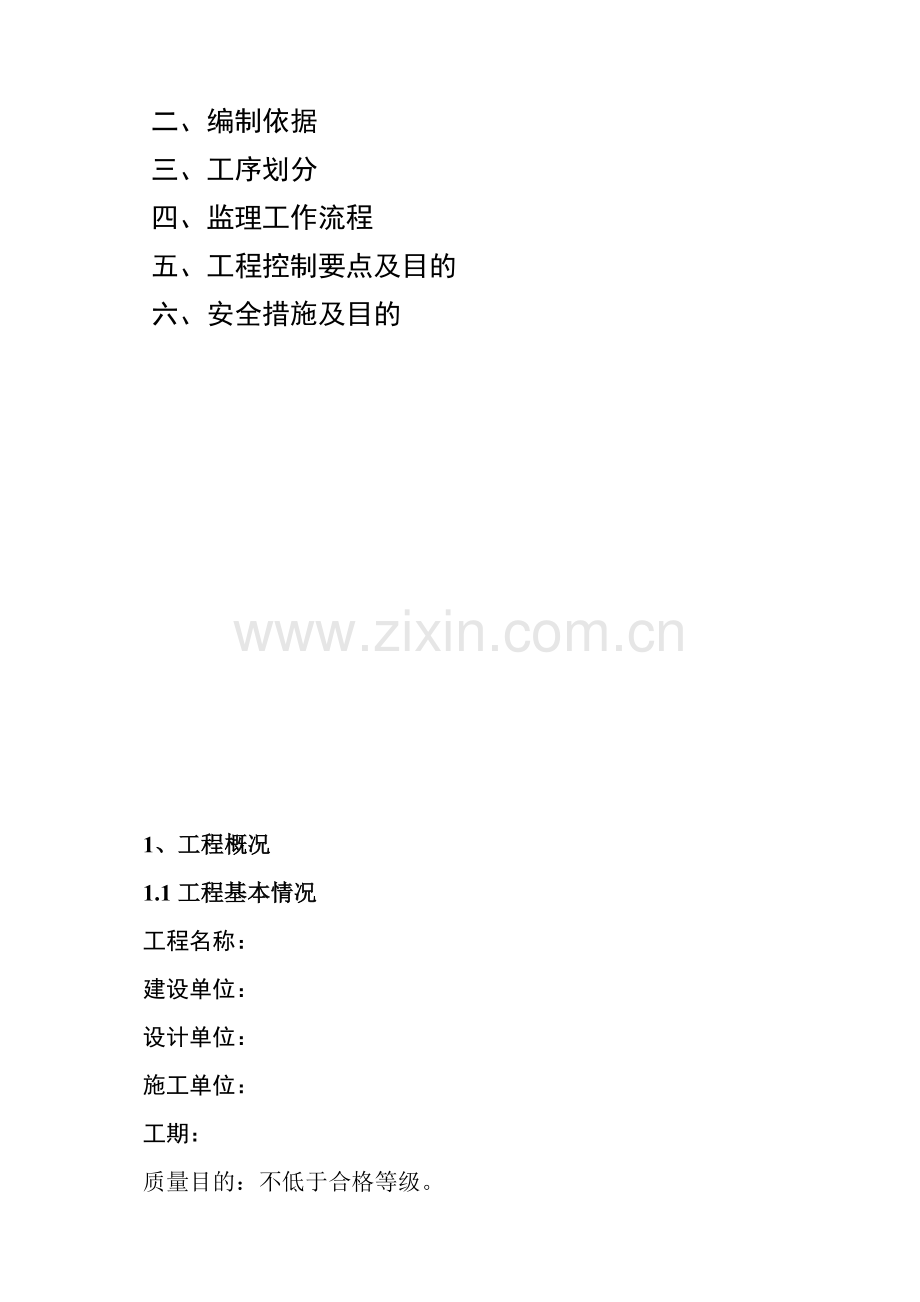

XXXXXXXXXXXXXXXXXXXXXX工程监理实施细则 （路灯亮化工程）监理单位：_编 制 人： 审 核 人： 三月十五日目 录一、工程概况二、编制依据三、工序划分四、监理工作流程五、工程控制要点及目的六、安全措施及目的1、工程概况1.1工程基本情况工程名称：建设单位：设计单位：施工单位：工期：质量目的：不低于合格等级。1.2工程简介1.2.1建设地点：1.2.2设计范围：1.2.3设计面积：1.2.4设计内容： 1.3监理工作范围1.3.1工程范围：1.3.1.1灯座基础工程（土方开挖，地脚螺栓安装，砼基座浇筑）1.3.1.2 灯具灯杆安装工程（灯杆结构，壁厚，垂直度等）1.3.1.3 市政设施管线（土方开挖，电力管线）。1.3.2工作范围：1.3.2.1 工程的施工全过程监理，材料的监理；1.3.2.2 质量、安全、进度、投资控制和信息、协议、技术资料管理及现场施工协调；1.3.2.3 参与有关的实验研究工作。1.4.监理工作内容1.4.1 监理范围内的工程投资控制1.4.2 监理范围内的工程进度控制1.4.3 监理范围内的工程质量控制1.4.4 监理范围内的工程建设安全控制1.4.5监理范围内的协议管理1.4.6 监理范围内的信息管理1.4.7 监理范围内为保证总目的的顺利实现与工程建设有关各方的协调1.4.8监理范围内为业主提供的服务2、编制依据2.1设计图纸及变更文献2.2已批准的本工程的监理规划2.3电器装置安装工程低压电器施工及验收规范GB50254-962.4电器装置安装工程低压1KV及以下配线工程施工及验收规范 GB255-962.5电器装置安装工程电气照明装置施工及验收规范GB50259-962.6电器装置安装工程接地装置施工及验收规范GB50169-922.7城市道路照明工程施工及验收规程JJ89-20233、工序划分在施工监理过程中，按如下工序进行划分，实行质量控制：3.1土石方工程（含沟槽挖填、灯杆基坑挖填、检查井挖填）。3.2路灯基础制作（含C20钢筋混凝土浇筑、地脚螺栓制安等）。3.3电力电缆的布放敷设。3.4灯杆、灯具的采购及安装3.5配送电装置的采购及安装、调式（含电源箱、配电箱、分线箱接地、配电装置元件固定及配线组合型成套箱式变电所安装，电力变电器系统调试，乍动投入装置调式等）。4、监理工作流程(1) 测量监理工作流程见图3-1设计单位业 主监理工程师承 包 人承包人校桩报验校桩成果监理工程师全程旁站监督承包人校桩监理工程师审批图3-1设计单位向承包人交桩的测量监理工作流程制定分项工程放样方案承包人审核分项工程放样方案监理工程师审核结果承包人修改放样方案批准按批准的方案进行放样承包人检测、审核放样报验表监理工程师审核结果承包人重新放样旁站监理 不批准签认放样报验表批准监理工程师图3-2测量放样监理工作流程监理抽检不合格换料源原材料来源施工单位自检出厂质保书施工单位自检后送材料报验单材料允许进入现场使用专业监理工程师审核施工单位按规定批量自检并填报材料报验单专业监理工程师审批允许使用指令施工单位严禁使用监理人员发现疑问再抽检不合格合格图3-3原材料质量监理工作流程料场承包人自检厂（场）质保书配合比设计重实验监理工程师审批 配 不合格配合比设计监理、承包人双方共同取样承包人填写砂浆强度报告现场监理或实验人员 按监理抽检频率取样专业监理工程师审批重做或补强 不合格认可 图3-4砂浆及混凝土质量监理5、工程控制要点及目的5.1工程进度控制5.1.1工程进度控制目的：工程承包协议所拟定的协议工期。5.1.2工程进度控制要点：5.1.2.1审核施工组织设计中施工技术方案和施工进度计划的合理性。5.1.2.2审查材料、构配件、设备供应计划是否满足工程进度规定。5.1.2.3在项目实行过程中，检查实际进度并与计划进度相比较，对出现的偏差情况进行分析，协助施工单位及时采用补救措施。5.1.2.4严格控制工期索赔5.1.3工程进度控制措施：5.1.3.1制定总进度计划的分解计划和控制工作流程图并监督实行。5.1.3.2合理划分工作段，增长平行作业面，尽量采用机械化施工。5.2工程投资控制5.2.1工程投资控制目的:工程承包协议所拟定的协议总价。5.2.2工程投资控制要点：5.2.2.1核定实际完毕工程量特别是西布村和部分城区的工程量，实行物量签认。5.2.2.2控制设计变更和工程洽商的产生。5.2.2.3对已发生的设计变更和工程洽 商的相关费用严格审核控制。5.2.2.4严格控制费用索赔。5.2.3工程投资控制措施：5.2.3.1技术措施：通过审核施工组织设计，对重要施工方案、安排进行分析，减少不必要的赶工费用。5.2.3.2经济措施：进行工程计量，复核工程付款申请，签发付款证书。5.3工程质量控制5.3.1工程质量控制目的:工程承包协议所拟定的质量目的,即合格工程.5.3.2质量控制要点：5.3.2.1土方工程施工质量控制5.3.2.1.1本工程开挖、外运土方工程量分部工程名称 项目 土方施工量路灯基础工程、基坑开挖第一、二标段以清单及设计变更为准计量。管线工程、沟槽开挖第一、二标段计量同上。沙方回填第一、二标段计量同上。5.3.2.1.2施工测量放线5.3.2.1.2.1做好施工测量前的准备工作：仔细阅读图纸，校测仪器及测量用品；定点放线的依据一般以施工现场及附近水准点作定点放线的依据。如条件不具有，可与设计部门协商，拟定一些永久性建筑物作为依据。本工程管线沟槽开挖深度以道路边沿标高为参考拟定。5.3.2.1.2.2验线重要部位：原始桩位及定位条件：主轴线与其控制桩（引桩）；原始水准点、引测标高点和0.000标高线；测量记录应完整、对的。5.3.2.1.3开挖与回填5.3.2.1.3.1施工准备：在组织施工前，要按施工组织设计规定 ，进行施工技术交底；定位放线后，方可组织施工。5.3.2.1.3.2挖方：应根据施工组织设计中施工方案规定进行。开挖过程中应根据该工程的土质和边坡高度情况，参照下表进行：土质类别 边坡坡度（高：度）砂土（不涉及细沙、粉沙）1:1.25-1:1.5一般性粘土坚硬 1:0.75-1:1硬塑：1:1-1:1.25碎石类土充填坚硬、硬塑性粘土1:0.50-1:1充填沙1:1-1:1.55.3.2.1.4注意事项5.3.2.1.4.1沟槽开挖应尽量避开雨天进行。5.3.2.1.4.2开挖前必须先行探察施工范围内的地下管线，做好标志，告知有关管线单位到场看护，必要时采用保护措施。当采用机械开挖也许危及管线安全时，严禁采用机械开挖。5.3.2.1.4.3夜间施工时应合理安排施工项目，防止超挖，施工现场应根据需要安排照明设施，在危险地段应设立明显标志。5.3.2.1.4.4沟槽开挖深度、宽度、长度应符合设计规定。5.3.3原材料、构配件、及设备控制材料/构配件/设备用于本工程部位 控制内容水泥（普通硅酸盐，32.5）所有出厂质量证明书及实验报告（厂名、品种、标号、生产日期和实验编号）。商品砼C20路灯基础 商品砼出厂合格证。C30路面、流水线修复。钢筋10路灯地脚螺栓，接地母线出厂质量证明书和实验报告（允许供销单位提供加盖其印章的复印件），用于接地母线的10钢筋还需提供热浸镀锌合格证。27（M24用）路灯地脚螺栓高压电缆保护管采用CPVC电力管1675高压电缆横道管采用UPVC电力管1678低压电缆保护管采用UPVC电力管985低压电缆横道管采用CPVC电力管1108灯杆、路灯符合招标文献规定，出厂合格证灯具、镇流器、路灯符合招标文献规定，出厂合格证，3C认证。光源、路灯符合招标文献规定，出厂合格证。电线、电缆、开关所有符合招标文献规定，出厂合格证，3C认证。路灯控制箱、路灯控制符合招标文献规定，出厂合格证。电源控制箱及电气、路灯供电出厂合格证，生产许可证，3C认证。连接、绝缘等材料、线路接线、绝缘出厂合格证。5.3.4施工实验实验内容合用本工程部位、项目混凝土抗压强度、路灯基础绝缘电阻、路灯线路、控制箱、配电箱接地电阻、路灯接地工程5.3.5隐蔽检查5.3.5.1基坑、沟槽开挖；5.3.5.2基础钢筋制安；5.3.5.3管线敷设、连接；5.3.5.4接地工程接地干线敷设、连接。5.3.6使用功能实验记录5.3.6.1照度测量记录5.3.6.2路灯控制箱调试记录。5.3.7工序控制要点：工序及控制内容5.3.7.1路灯基础、基坑土方，地脚钢筋制安，基础浇注5.3.7.2管线沟槽、沟槽开挖5.3.7.3顶管设计（探察）深度5.3.7.4管线敷设安管、回填、标志，接线手井砌筑；线缆敷设5.3.7.5接地工程接地线线敷设、连接、防腐；接地端子连接、防腐5.3.7.6立杆路灯组装、吊装、固定、调校；紧固，灯脚密封5.3.7.7电气接线套管压接、端子压接；绝缘解决；电气连接5.3.7.8其他工程人行道、路面、绿地开挖后恢复，道路及其他标志等恢复。5.3.8质量控制措施以施工协议、技术规范、设计图纸规定为依据，重点控制路灯放线、基础施工、管线敷设、路灯安装等工作，将施工监理工作贯穿于施工各阶段，在全过程中以旁站、平行检查为重要手段。5.3.8.1 道路照明质量监理控制要点5.3.8.1.1 电力电缆线路及配电装置控制监理5.3.8.1.1.1 电力电缆线路及配电装置控制施工规定5.3.8.1.1.1.1电力电缆及其附件的型号、电压、规格、长度、技术指标应符合设计规定。5.3.8.1.1.1.2电缆管的加工、连接及敷设、电缆支架、桥架的配制与安装应符合国标(GB50168-92)电气装置安装工程电缆线路施工及验收规范中的有关规定。5.3.8.1.1.1.3 电力电缆的敷设、径路、数量、埋深、防护、弯曲半径、电缆终端及电缆头的制作等应符合设计规定及国标(GB5016892)电气装置安装工程电缆线路施工及验收规范中的有关规定。5.3.8.1.1.1.4电缆终端与电气装置的连接应符合国标(GBJl4990)电气装置安装母线装置施工及验收规范中的有关规定。5.3.8.1.1.1.5直埋电缆、敷设于地下、建筑物墙内等的管道电缆，必须有隐蔽工程的技术记录，覆盖前应经隐蔽工程验收合格。5.3.8.1.1.1.6配电装置的型号、规格、数量、外形尺寸及安装位置应符合设计规定。5.3.8.1.1.1.7设备基础的位置、结构、外形尺寸、预埋件及预留孔必须符合设计规定。5.3.8.1.1.1.8设备基础的抗压强度应符合设计规定，基础的外观光滑、平整、美观。外露部分的混凝土表面应平整，不允许出现蜂窝麻面。必须提供基础制作的隐蔽工程记录和有关检测报告。5.3.8.1.1.1.9 电源箱、配电箱、分线箱的安装、接线板的制作安装应符合设计规定及国标(GB5017192)电气装置安装工程盘、柜及二次回路结线施工及验收规范中的有关规定。5.3.8.1.1.1.10电缆支架、桥架、配电装置应具有良好的接地，接地电阻应符合设计规定及国家现行有关标准的规定。5.3.8.2 电力电缆线路及配电装置控制监理重点5.3.8.2.1 电力电缆和电源箱、配电箱、分线箱等配电装置的质量应符合现行国家标准。电缆敷设及设备安装前应一方面进行开箱验收，做好验收记录。重点验收以下内容：5.3.8.2.1.1 电缆型号、电压、规格、长度，设备型号、规格和数量(与施工协议文献相对照)。5.3.8.2.1.2检查三证(合格证、质保单和技术资料)是否齐全；进口设备尚需检查商检证。设备应有铭牌。5.3.8.2.1.3外观检查：电缆外观应无损伤、绝缘良好。检查设备有无损伤，镀层、漆层是否完整、无损伤，零配件是否完好无损。5.3.8.2.1.4电缆附件、设备配件、附件、备件是否齐全。5.3.8.2.1.5设备与装箱清单相符，应无差错。5.3.8.2.1.6 必要时进行电气特性实验。5.3.8.3电力电缆敷设的随工检查，重要检查：5.3.8.3.1 电力电缆敷设前应先测量单盘电缆的直流电阻和绝缘电阻值，是否符合质量标准。5.3.8.3.2按照施工规定2)检查电缆管是否有穿孔、裂缝和显著的凹瘪现象，内壁是否光滑，管口有无毛刺和锋利棱角。连接套管的长度和连接工艺、电缆支架、桥架的制作、安装、防腐是否符合设计规定及施工规范。5.3.8.3.3照施工规定3)检查电缆的径路、根数、固定、埋深、防护、弯曲半径、电缆终端及电缆接头的制作、密封。电缆在手(人)井中、终端及接头附近的预留长度。5.3.8.3.4查标志牌装设是否齐全、对的、清楚。在电缆终端、电缆接头、拐弯处、夹层内、隧道及竖井两端、电力人井内等地是否装饰标志牌。电缆终端的相色标志是否与系统相位一致。直埋电缆在直线段每隔50100m处、电缆接头处、转弯处、进入建筑物等处是否设立有明显的方位标志或标桩。5.3.8.4电装置的安装、配线的随时检查。重要检查：5.3.8.4.1否符合前述施工规定(6)、(7)、(8)的规定。5.3.8.4.2源箱、配电箱、分线箱等设备在基础上安装是否牢固、垂直、平稳。装置于户外的设备是否具有良好的防水、防潮、防尘性能。5.3.8.4.3内电器元件质量、型号、规格是否符合设计规定，安装是否牢固、接头有否压紧、接触是否良好，配线应整齐、清楚、美观，导线绝缘应良好、无损伤，电缆芯线和所配导线的端部应标明其回路编号，编号应对的，笔迹清楚且不易脱色。5.3.8.4.4力电缆的技术指标和配电装置各种功能的测试检查。可根据质量标准和设计文献、协议文献所规定的各项功能规定进行逐项测试。5.3.8.4.5地系统的测试检查。电缆支架、桥架、配电装置的金属外壳接地是否牢固、良好。接地电阻值4。5.3.8.5力电缆线路及配电装置控制质量标准5.3.8.5.1 电力电缆直流电阻(敷设前)，应符合相应的国家标准及出厂质量指标。5.3.8.5.2 电力电缆绝缘电阻(敷设前)，芯线对地、芯线之间40M km(20)。5.3.8.5.3 直埋电缆埋深应符合国标(GB5016892)电气装置安装工程电缆线路施工及验收规范中第5.4.2条的规定。上下部铺设的软土层或砂层的厚度100mm，并加盖保护板。5.3.8.5.4 金属电缆管套接短套管的长度2.2D(D 为金属电缆管外径)，硬质塑料管套接管的长度1.53d(d：为塑料管内径)。5.3.8.5.5套管电缆埋深。水泥管、塑料管、石棉水泥管、路面至管顶的最小深度：人行道下0.5m，车行道下0.7m；钢管：人行道下0.2m，车行道下0.4m。5.3.8.5.6电装置及馈电线路绝缘电阻(相间、对N 线、对PE 线)O5(测量馈电线路绝缘电阻时应将断路器、用电设备、电器和仪表等断开)。5.3.8.5.7缆支架、桥架的外形尺寸、安装尺寸、，配电装置基础的外形尺寸、安装尺寸、预埋件及预留孔尺寸，应符合设计规定。5.3.8.5.8 源箱、配电箱、分线箱等箱体垂直度：当箱体高在50cm以下时1.5mm；当箱体高在50cm及其以上时3mm。5.3.8.5.9缆支架、桥架、电源箱、配电箱、分线箱箱体接地电阻4。5.3.9电力电缆线路及配电装置控制检查方法见下表：电力电缆线路及配电装置检查方法，见表盘柜安装的允许偏差表序号质量控制点检查方法检 查 频 率备 注旁站随工检查测量测试观测实验出厂资料质保资料1电力电缆三证检查*1002电力电缆数量、型号、规格*1003单盘电缆直流电阻值（敷设前）*20折算至204单盘电缆绝缘电阻值（敷设前）*20折算至205电缆管套接管*206电力电缆的布放敷设*207配电装置及馈电线绝缘电阻*抽测5处8电缆支架、桥架、接地装置及接地电阻值*1009配电装置三证检查*10010配电装置型号、规格、数量*10011配电装置基础设施*10012配电装置安装牢固、垂直*10013电源箱、配电箱、分线箱接地电阻*10014配电装置元件固定及配线*10015配电装置外观质量* 5.4 道路照明控制监理5.4.1道路照明控制施工规定5.4.1.1 路照明设备(照明光源、照明灯具、照明灯杆)及其附件的型号、规格、数量、技术指标应符合设计规定，随机技术文献应齐全。5.4.1.2 灯基础的位置、结构、外形尺寸、预埋件、底脚螺栓的规格、间距必须符合设计规定。预埋件铁板必须保持水平，底脚螺栓的螺纹应完整无损、无锈蚀现象。5.4.1.3 灯基础的混凝土强度应符合(JTJ091-97)公路工程质量检查评估标准附录中有关的规定。基础的外观光滑、平直、美观。外露部分的混凝土表面应平整，不允许出现蜂窝麻面。必须提供基础制作的隐蔽工程记录和有关检查报告。5.4.1.4 灯供电电缆工程的施工及质量应符合第二点电力电缆线路及配电装置中的施工规定。5.4.1.5 灯杆应挺直，无弯曲，表面无裂纹。金属杆表面应有防腐措施。防护层的厚度应符合设计规定，防护层应光滑、牢固，不应有剥落现象。5.4.1.6 灯杆的安装位置应对的，灯杆偏离中心线不应超过50mm。灯杆安装应牢固、垂直，悬臂伸向交通流方向。灯杆的维修门不应设立在靠近交通流的一侧。安装完毕后，底座法兰和固紧螺栓应用水泥砂浆包封。5.4.1.7 触及的金属杆等金属照明设备均需保护接地，接地电阻10。5.4.1.8灯具型号、安装高度应符合设计规定。灯具应完整无损、安装牢固、俯角对的。所有室外灯具必须是全天候。防护等级应符合(GB420884)外壳防护等级的分类标准中的IP55以上的规定，金属部件应防腐，灯具的可拆卸部分应安装密封垫圈，以防止水汽和灰尘进入。5.4.1.9 电源的功率、灯具的功率因数应符合设计规定。5.4.1.10照明控制应符合设计规定。户外照明控制设备和器件应安装在具有防水措施的箱体内。箱体必须用优质镀锌钢板或不锈钢板制成，箱门要防水密封，箱体防护等级不低于(GB420884)外壳防护等级的分类标准中IP55。5.4.1.11 照明控制箱或配电箱的安装应符合设计规定及国标GB5017192电气装置安装工程盘、柜及二次回路结线施工及验收规范中的有关规定。5.4.1.12 照明控制箱或配电箱内各电气元件布置整齐合理、安装牢固、接线可靠、配线整齐美观，绝缘电阻值O5M。箱内各紧固元件无松动。箱体支架及非导电金属构件均需保护接地，接地电阻4。5.4.2 道路照明控制监理重点5.4.2.1 各种设备的质量应符合现行国家有关标准。设备在安装前应一方面对其进行开箱验收，做好验收记录。重点验收以下内容：5.4.2.1.1 设备规格、型号和数量与施工协议文献相对照。5.4.2.1.2 检查三证(合格证、质保单和技术资料)是否齐全，进口设备尚需检查商检证。此外设备应有铭牌。5.4.2.1.3设备外观检查。重要检查设备有无损伤，镀层、漆层、零配件是否完好无损。5.4.2.1.4 设备配件、附件、备件是否齐全。5.4.2.1.5设备与装箱清单相对照有无差错。5.4.2.1.6 必要时应进行电气特性的实验。5.4.2.2 路灯供电电缆的验收与第二点监理重点的第1)条相同。5.4.2.3 路灯安装的随时检查，重要检查：5.4.2.3.1 路灯基础的施工是否符合施工规定第2)、3)条施工规范的规定。5.4.2.3.2路灯立杆是否符合施工规定第5)、6)条的规定。5.4.2.3.3灯具的安装是否符合施工规定第8)、9)条的规定。5.4.2.3.4路灯供电电缆敷设的随时检查与第二点监理重点第2)条相同。5.4.2.3.5 照明控制箱或配电箱安装的随时检查，重要检查：5.4.2.3.5.1 是否符合施工规定第10)、11)、12)条施工规范的规定。5.4.2.3.5.2 箱子在基础上安装是否牢固、垂直、平稳，装置于户外的设备是否具有良好的防水、防潮、防尘性能。5.4.2.4照明设备、供电电缆、照明控制设备的技术指标和功能的测试检查。可根据质量标准和设计文献、协议文献所规定的各项功能规定进行逐项测试。5.4.2.5 接地规定的检查金属灯杆、路灯控制箱、配电箱金属外壳的接地是否牢固、良好。接地电阻是否符合设计规定。5.4.3 道路照明控制质量标准5.4.3.1 路灯基础、设备基础的外形尺寸、预埋件、预留孔、底脚螺栓的规格、间距应符合设计规定。5.4.3.2 灯杆的垂直度3mm/m。5.4.3.3路灯杆的安装位置：灯杆偏离中心线50mm。5.4.3.4路灯金属灯杆的接地电阻4。5.4.3.5路灯控制箱、配电箱的接地电阻4。5.4.3.6路灯控制箱、配电箱及馈电线路的绝缘电阻值(相间、对地)O5M。5.4.3.7 路灯供电相序应符合设计规定。5.4.3.8 路灯启动后应正常点亮。5.4.3.9路灯的光控、时控功能应符合设计规定。5.4.3.10路灯供电电缆工程质量标准与第二点质量标准相同。5.4.4道路照明控制检查方法见下表序号质量控制点检查方法检 查 频 率备 注旁站随工检查测量测试观测实验出厂资料质保资料1设备三证检查*1002设备数量、型号、规格*1003设备基础实行*204设备安装*1005设备配线*506路灯灯杆的垂直度*207路灯灯杆的安装位置（偏离中心的距离）*208路灯金属灯杆的接地电阻*209路灯控制箱、配电箱的接地电阻*10010路灯控制箱、配电箱及馈电线路绝缘电阻（相间、对地）（测量时应将断路器、用电设备、电器和仪表等断开）*抽测5 处11路灯供电相序*10012路灯启动后应正常点亮*10013光控功能*10014时控功能*10015设备外观检查*1006、安全措施及目的6.1本工程安全控制目的:安全第一,防止为主,防止大小事故的发生。6.2必须在关键地段重要部位树立安全警告牌。6.3电力调试期间,按操作规程作业,防止大小安全事故的发生。
