锦园混凝土工程监理细则.doc

上传人:天**** 文档编号:3308832 上传时间:2024-07-01 格式:DOC 页数:31 大小:99.04KB
下载 相关 举报
锦园混凝土工程监理细则.doc_第1页
第1页 / 共31页
锦园混凝土工程监理细则.doc_第2页
第2页 / 共31页
锦园混凝土工程监理细则.doc_第3页
第3页 / 共31页
锦园混凝土工程监理细则.doc_第4页
第4页 / 共31页
锦园混凝土工程监理细则.doc_第5页
第5页 / 共31页
点击查看更多>>
资源描述

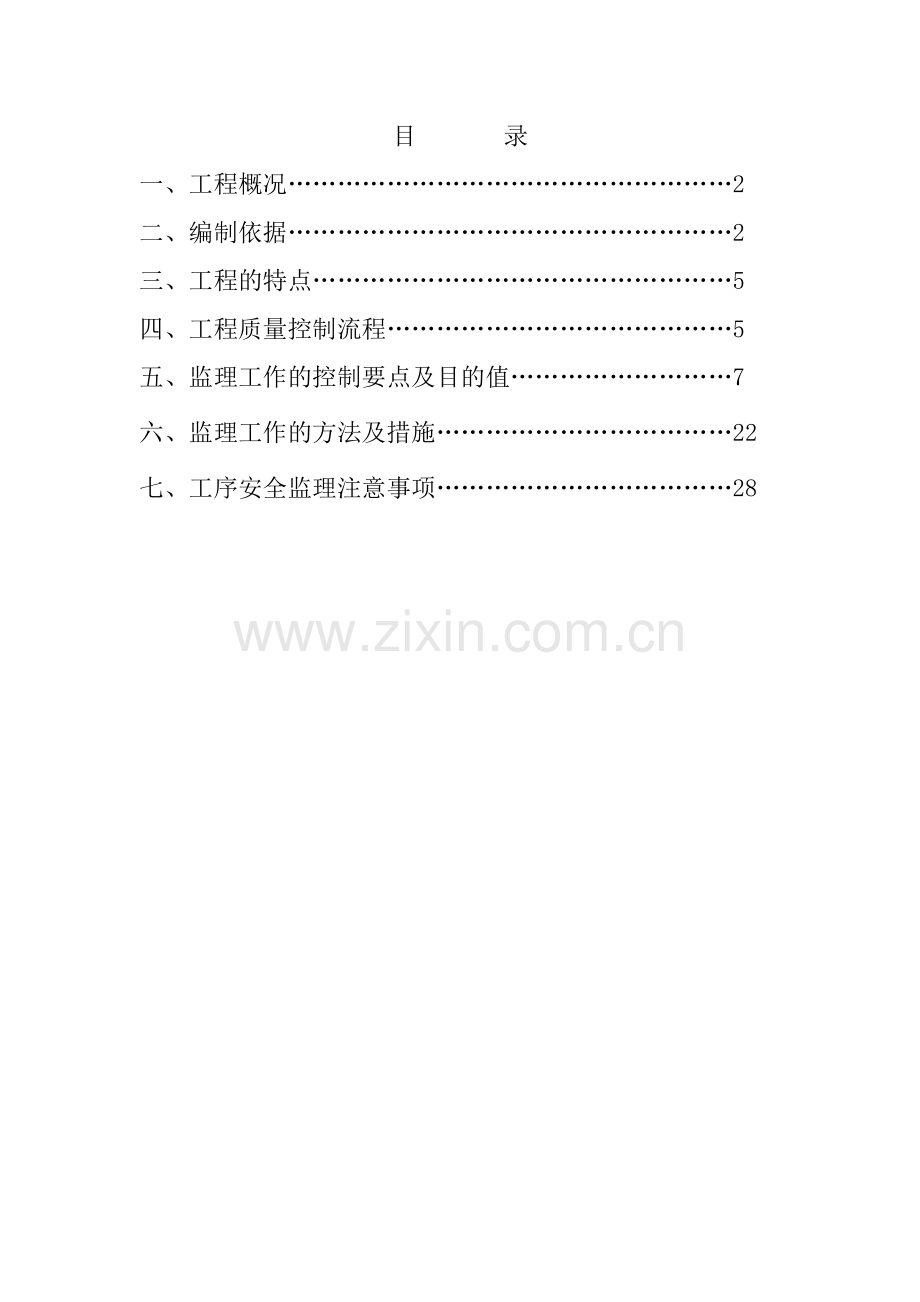

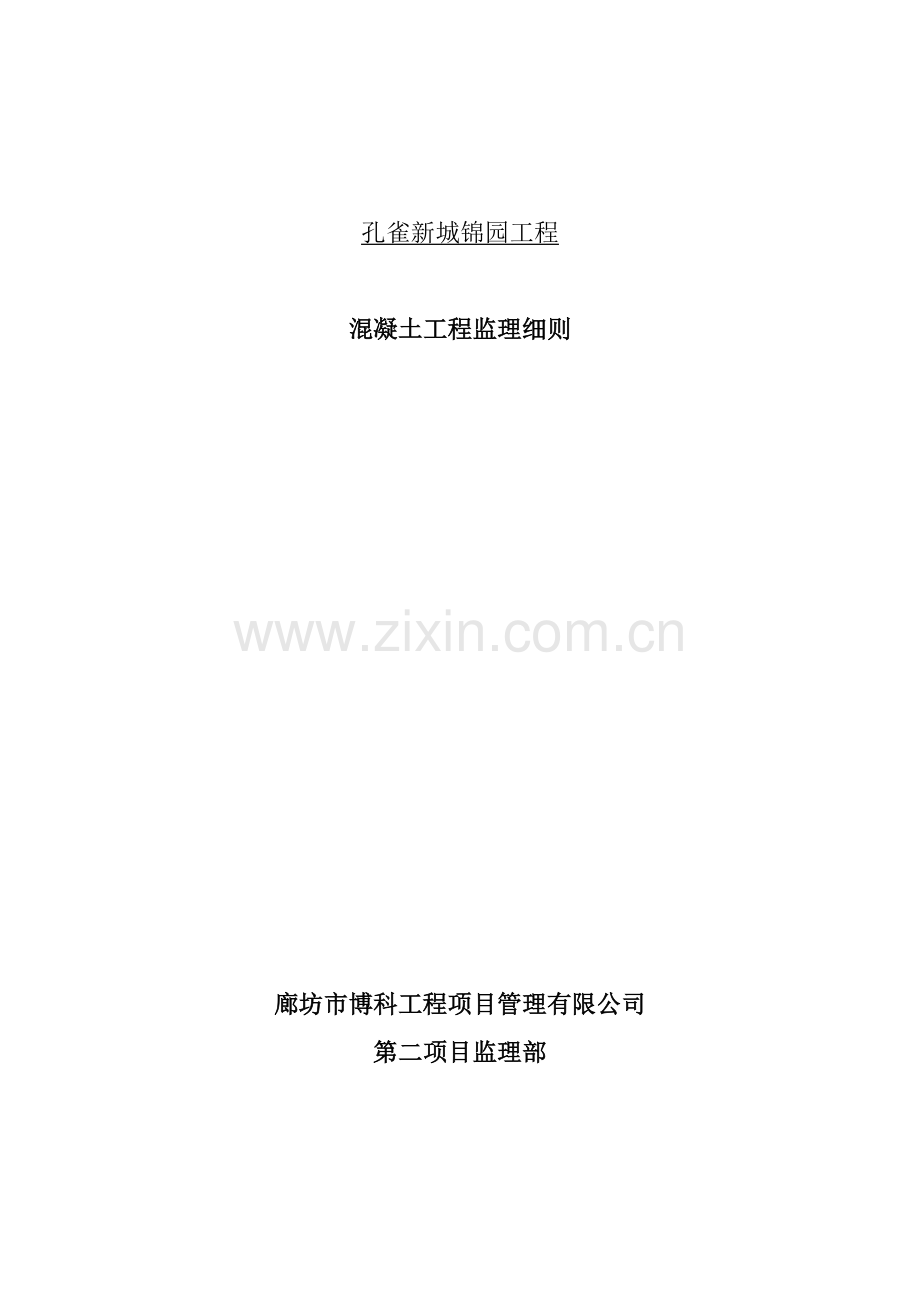

1、孔雀新城锦园工程混凝土工程监理细则 廊坊市博科工程项目管理有限公司第二项目监理部 目 录一、工程概况2 二、编制依据2 三、工程的特点5四、工程质量控制流程5五、监理工作的控制要点及目的值7六、监理工作的方法及措施22七、工序安全监理注意事项28一、工程概况本工程位于廊坊市固安县城北,永和路东侧孔雀大道南侧。建设单位:固安京御幸福房地产开发有限公司;本工程锦园分为19#楼22#楼23#楼27#楼28#楼29#楼,其中27#28#楼为地上21层地下1层,19#楼为地上21层地下2层其余各楼均为地上27层地下2层。总建筑面积约96888.95平米,其中地上建筑面积89597.66平米,地下建筑面积

2、7291.29平方米。本工程设计防火分类为一类,地下耐火等级为一级,地上耐火等级为一级;合理使用年限50年;结构形式为钢筋混凝土剪力墙结构,抗震设防烈度:7度屋面防水等级一级,地下室防水等级是二级。建筑结构形式为钢筋混凝土剪力墙结构。工程质量目的为合格工程. 二、监理工作依据(1)国家颁布的有关法律、行政法规,建设部(或专业部门)部门规章及北京市的地方性法规、规章;(2)工程承发包协议(施工协议)和协议、工程建设监理协议;(3)设计施工图纸;(4)工程监理规划(5)工程施工组织设计(6)现行的施工、工程质量验收标准、规范;1)本分项工程的施工执行标准为承包车行制定的不低于相应国家、行业标准的公

3、司标准;2)GB50300-2023建筑工程施工质量验收统一标准;GB50204-2023混凝土结构工程施工质量验收规范设计文献及国家、省、市所规定执行的有关规定; GB175-1999硅酸盐水泥、普通硅酸盐水泥; GB/Tl4684普通混凝土用砂质量标准及检查方法; GB/T14685普通混凝土用碎石或卵石质量标准及检查方法; GBJ63-89混凝土拌合用水标准; JGJ55-2023普通混凝土配合比设计规程; GB50164-92混凝土质量控制标准; GB/T50080-2023普通混凝土拌合物性能实验方法标准; GBJ81-85普通混凝上力学性能实验方法;GBJ107-87混凝土强度检查

4、评估标准;JGJ/T10-95混凝土泵送施工技术规程;3)本分项工程的施工必须严格执行下述强制性条文:结构混凝土的强度等级必须符合设计规定。用于检查结构构件混凝土强度的试件,应在混凝土的浇筑地点随机抽取。取样与试件留置应符合下列规定:每拌制100盘且不超过100m3的同配合比的混凝土,取样不得少于一次;每工作班拌制的同一配合比的混凝土局限性100盘时,取样不得少于一次;当一次连续浇筑超过1000m3时,同一配台比的混凝土每200 m3取样不得少于一次;每一楼层、同一配合比的混凝土,取样不得少于一次;每次取样应至少留置一组标准养护试件,同条件养护试件的留组数应根据实际需要拟定。检查方法:检查施工

5、记录及试件强度实验报告。现浇结构的外观质量不应有严重缺陷。对已经出现的严重缺陷,应责施工单位提出技术解决方案,并经监理(建设)单位认可后进行解决。对经解决的部位,应重新检查验收。检查数量:全数检查。检查方法:观测,检查技术解决方案。现浇结构不应有影响结构性能和使用功能的尺寸偏差。混凝土设备基础不应有影响性能和设备安装的尺寸偏差。对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位,应由施工单位提出技术解决方案,并经监理(建设单位)认可后进行解决。对经解决的部位,应重新检查验收。检查数量:全数检查。检查方法:量测,检查技术解决文献。说明:强制性条文引用GB50204-2023混凝土结构工程施工

6、质量验收规范三、专业工程特点按照设计图纸,本工程混凝土结构均为剪力墙结构。本工程对砼外观规定严格,拆模板后不到进行随意的修补,并且做好成品保护工作。 按照承包单位上报的施工组织设计及规范相关规定,本工程结构混凝土均采用预拌混凝土;预拌混凝符合资质规定且在规定混凝土运送延续时间混凝土搅拌输送车可以顺利到达范围内的混凝土搅拌站提供;由混凝土搅拌车输送车运至现场,混凝上汽车泵入仓。本工程的混凝土浇筑采用插入式及平板振捣器振捣密实。本工程混凝土养护采用洒水、覆盖结合养护。四、工程质量控制流程本分项工程质量控制流程详见图。工程质量控制流程缺陷进入下道工序承包单位签中间验收证明监理工程师砼缺陷修补承包单位

7、审查修补方案监理工程师原材料准备、检查承包单位、监理工程师提出缺陷修补方案承包单位砼质量检查承包单位、监理工程师签署批准申请监理工程师拆模申请承包单位旁站监理测坍落度抽查配合比见证试块制作监理工程师砼搅拌、运送、浇捣、养护承包单位检查结果进场挂牌堆放承包单位返工承包单位砼配合比试配、审核承包单位、监理工程师施工机具准备、检查承包单位、监理工程师熟悉图纸、审查混凝土施工方案监理工程师有无NNY五、监理工作的控制要点及目的值1工程监理工作目的按照监理规划制定的本工程监理工作总目的的规定,本分项工程监理工作目的如下:质量日标:施工质量验收合格;进度目的:符合施工协议工期;投资目的:不突破施工协议及附

8、件关于本分项工程的预算;安全目的:安全无事故。2本分项工程监理工作的控制要点(l)材料质量规定。本工程的结构混凝土均为预拌泵送混凝土,混凝土所采用的原则料质量由混凝土搅拌站控制及验收。混凝土搅拌站在提供预拌混凝上的同时,须提供各种材料出厂合格证及复试报告,且应符合以下规定:拌制泵送混凝土所用的水泥应符合国家现行标准GB175硅酸盐、普通硅酸盐水泥的规定;细骨料应符合国家现行标准GB/Tl4684普通混凝土用砂质量标准及检查法的规定;宜采用中砂,通过0.315mm筛孔的砂,不宜小于15;粗骨料最大粒径与输送管径之比:碎石不宜大于1:3,卵石不宜大于1: 2.5;粗骨料应符合国家现行标准GB/Tl

9、4685普通混凝土用碎石或卵石质量标准及检查方法的规定,应采用连续级配,针片状颗粒含量不宜大于10;拌制工送混凝土所用的水宜采用饮用水;当采用其他水源时,水质应符合国家现行标准JGJ63混凝土拌合用水标准的规定;泵送混凝土掺用的外加剂,应符合国家现行标准混凝土外加剂、混凝土外加剂应技术规范、混凝土泵进剂和预拌混凝土的有关规定;泵送混凝土宜掺适量粉煤灰,并应符合现行国家现行标准用于水泥和混凝土中的粉煤灰、粉煤灰在混凝土和砂浆中应用技术规程和预拌混凝土的有关规定。(2)本工程现场拌合的混凝土原材料规定如下:本工程混凝土用水泥一般可选用32.5或42.5普通硅酸盐水泥,其质量应符合国家现行标准GB1

10、75硅酸盐、普通硅酸盐水泥的规定,水泥进场时需各产品出厂合格证并抽样复试;合格后方可用于工程上;细骨料应采用洁净天然、级配合理、质地坚硬的中粗砂,其质量规定应符合国家现行标准GB/Tl4684普通混凝土用砂质量标准及检查方法的规定。粗骨料应采用坚硬的卵石或碎石,并宜用粒径540mm连续级配的石料,其质量规定应符合国家现行标准GB/T14685普通混凝士用碎石或卵石质量标准及检查方法的规定;粗骨料进场后应按规定抽样复试,合格后方可使用;拌制现场拌制混凝土宜采用饮用水;当采用其他水源时,水质应符合国家现行标准JGJ63混凝土拌合用水标准的规定;混凝土质量控制按符合国家现行标准GB50164的规定进

11、行;混凝土掺用的外加剂质量应符合国家现行标准GB8076的规定,外加剂的选用应考虑与水泥成份,水质、外加剂间的相容性,保证拌制的混凝土性能;3)配合比设计规定。本工程结构混凝土的配合比设计由混凝土搅拌站实验室承担(或有实验资质的实验室承担),且需符合以下规定:泵送混凝土配合比,除必须满足混凝上设计强度各耐久性的规定外,尚应使混凝土满足可泵性规定;泵送混凝土配合比设引,应符合国家现行标准普通混凝土配合比设计规程、混凝土结构工程施工及验收规范、肝凝土强度检查评估标准和预拌混凝土的有关规定,并应根据混凝土原材料、混凝土运送距离、混凝土泵与混凝土输送管径、泵送距离、气温等具体施工条件试配,必要时,应通

12、过试泵送拟定泵送混凝土配合比;混凝土的可泵性,可用压力沁水实验结合施工经验进行控制。一般10s时的相对压力沁水率S10不宜超过40;泵送混凝土入泵时的坍落度,宜为100140mm;泵送混凝土的水灰比宜为0.40.6;泵送混凝土的砂掉它为3645。泵送混凝土的最小水泥暖和量宜为275kg/m3;泵送混凝土应掺加适量外加剂,并应符合国家现行标准混凝土泵这剂的规定:1)掺用引气剂型外加剂的泵造混凝土的含气量不宜大于4;2)掺粉煤灰的泵送混凝土配合比设计,必须通过试配拟定,并应符合现行国家标准粉煤灰在混凝土和砂浆中应用技术规程、混凝土外加剂应用技术规程、普通混凝土配合比设计现程等有关规定。3)现场拌合

13、混凝土的配合比设计由实验室承担,其配合比设计应符合普通混凝土配合比设计规程(JGJ55)的规定。(4)混凝土原材料的计量控制要点:本工程结构混凝土的原材料计量由混凝土搅拌站进行;规定混凝土搅拌站严格按设计配合比对各种原材料进行计量,且应符合国家现行标准预拌混凝土的有关规定。现场拌制混凝土的原材料计量需符合以下规定:在混凝土每一工作班正式称量前,应先检查原材料质量,必须使用合格材料。各种衡器应定期校核,每次使用前进行多点校核,保持计量准确;施工中应测定骨料的含水率,当雨大施工含水率有显著变化时,应增长测定次数,依据测试结果及时调整配合比中的用水量和骨料用复调整后的混凝士配合比应在搅拌机旁挂牌公而

14、,便于检查;水泥、砂、石、掺合料等干料的配合比,应采用重量法计量,严禁采用容积法。原材料的每盘称重允许偏差为:水泥、混合材料 2 水、外加剂 2粗、细骨料 3(5)混凝土搅拌的质量控制。本工程结构混凝土的混凝土搅拌山预拌混凝土公司控制,并规定:混凝土搅拌时其投料顺序,除应符合有关规定外,粉煤灰宜与水泥现步;外加剂的添加应符合配合比设计规定,且宜滞后于水和水泥;泵送混凝土搅拌的最短时间,应按国家现行标准预拌混凝土的有关规定执行;每种配合比的泵送混凝土所有拌制完毕后,应将混凝土搅拌装置清洗干净,并排尽积水。本工程现场拌合的混凝土搅拌应符合以下规定:搅拌装料顺序为石子水泥砂;每盘装料数量不得超过搅拌

15、筒标准容量的10;在每次用搅拌机拌合第一罐混凝土前,应先开动搅拌机空车运转,运转正常后,再加料搅拌。拌第一罐混凝土时,宜按配合比多加入10的水泥、水、细骨料用量;或减少10的粗骨科用量,使富裕的砂浆充满鼓筒内壁及搅拌页片,防止第一罐混凝土拌合物中的砂浆偏少;在每次搅拌机开拌之始,应注意监视与检测开拌初始的前二、三罐混凝土拌合物的和易性,如不符合规定,应立即分析情况并解决,直至拌合物的各易性符合规定,方可连续生产;当开始按新的配合比进行拌制或原材料有变化时,应注意开拌鉴定与检测工作。现场拌合的混凝土最短拌合时间按本工程配备的拌和机实际为不少于120s。(6)混凝土运送质量控制。本工程的结构混凝土

16、运送采用混凝土搅拌运送车运送:混凝土搅拌运送车装料前;必须将拌简内积水倒净,运送途中,严禁往拌筒内加水;泵送混凝土运送延续时间按必须符合表7-1的规定。表7-l 泵送混凝土运送延续时间混凝土出机温度()运送延续时间(min)253050605256090混凝土搅拌输送车在运送混凝土时,通常的搅拌转速为24r/min;整个输送过程拌筒的总转数应控制在300转以内;混凝土运送过程中,应控制混凝土不离析、不分层、组成成分不发生变化,并保证卸料及输送通畅。(7)混凝土浇筑质量控制。混凝土浇筑时,应按以下规定使用和操作混凝土泵:混凝土浇筑时,应注意混凝土汽车泵或固定或混凝土泵的布置位置,以达成方便、安全

17、;混凝土浇筑前,应根据工程或施工场地特在、混凝土浇筑方案做好配管工作;配管应符合相关规范及规程的规定;应根据混凝土泵的使用说明书其他相关规定,制定专门操作要点;以此操作及安全使用混凝土泵;混凝土泵的操作人员必须通过专门培训合格后,方可上岗独立操作。混凝土浇筑前应对模板、支架、钢筋和预埋件的质量数量位置等逐个检查,并作好记录,符合规定后方能浇筑混凝土;对模板内的杂物和钢筋上的油污等清理干净,将模板缝隙、孔洞堵严,并浇水湿润;应根据工程结构特点、平面形状和几何尺寸混凝土供应和泵送设备能力、劳动力和管理能力,以及周边场地大小等条件,预先划分混凝土浇筑区域。混凝土的浇筑顺序,应符合下列规定;当采用输送

18、管输送混凝土时,应由远到近浇筑;同一区域内的混凝土,应按先竖向结构后水平结构的顺序,分层连续浇筑;当不允许留施工缝时,区域之问、上下层之间的混凝土浇筑间歇时间,不得超过混凝土初凝时间;当下层混凝土初凝后,浇筑上层混凝土时,应先按留施工缝的规定解决。混凝土的布料方法,应符合下列规定:在浇筑竖向结构混凝土时,布料设备的出口离模板内侧面不应小于50mm,且不得向模板内侧面直冲布料。也不得百种钢筋骨架:浇筑水平结构混凝土时,不得在同一处连续布料,应在23m范围内水平移动布料,且宜垂直于模板布料;混凝土浇筑分层厚度,宜为500mm。当水平结构的混凝土浇筑厚度超过500mm时,可按1:6l:10坡度分层浇

19、筑;且上层混凝士应超前覆盖下层混凝土500mm以上;振捣泵送混凝土时,振捣律移动间距它为400mm左右,振捣时间宜为1530s,且隔2030min后,进行第二次复振:混凝土自高处倾落的自由高度,不应超过2m,当浇筑高度超过3m时,应采用串筒、溜管右振动溜管使用混凝土下落;对于有预留洞、预埋件和钢筋大密的部位,应预先制定技术措施,保证顺利布料和振捣密实。在浇筑混凝土时,应经常观测,当发现混凝上有不密实现象,应立即采用措施予以纠正;水平结构的混凝土表面,应适时用木抹子磨平搓毛两遍以上,必要时,还应先用铁滚筒压两遍以上,以防止产生收缩裂缝。(8)混凝土施工缝、后浇带质量控制。本工程的混凝土施工缝应设

20、立在结构受剪力较小且便于施工的部位,具体规定如下:墙、柱留置在基础的顶面、梁的下面;单向板,留置在平行于板的短边的任何位置;主次梁结构的梁板,宜顺着次梁方向浇筑,施工缝应留置在次梁跨度的中间三分之一范围内。施工缝解决规定:在施工缝处继续浇筑混凝士土时,已浇筑的混凝土抗压强度不应小于1.2Nmm2,且必须按以下规定对施工缝进行解决:在已硬化的混凝土表面上继续浇筑混凝土前,应清除垃圾、水泥薄膜、表面上松动砂石和软弱混凝土层,同时还应加以凿毛,用水冲洗干净并充足湿润,一般不宜小于24h,残留在混凝土表面的积水应予以清除;注意施工缝位置附近回弯钢筋时,要做到钢筋周边的混凝土不受松动和损坏,钢筋上的油污

21、、水泥砂浆及浮锈等杂物也应清除;在浇筑前,水平施工缝宜先铺上1015mm厚的水泥砂浆一层,其配合比与混凝土内的砂浆成分相同;从施工缝开始继续浇筑时,要注意避免直接靠近缝边下料,机械振捣时,宜向施工缝处逐渐推动,并距80100mm处停止振捣,但应加强对施工缝接缝的捣实工作,使其紧密结合。后浇带的设立及解决规定;后浇带的设立,应符合设计规定;后浇带的保存时间,应根据设计规定拟定;后浇带的构造,应符合设计规定:后浇带浇筑混凝土前,必须将整个混凝士表面按照施工缝的规定进行解决。填充后浇带混凝土按设计规定浇筑,并保持15d的湿润养护。(9)混凝土养护质量控制。本工程的混凝土养护按各承包单位的施工组织设计

22、,日平均气温高于5时,采用浇水养护,日平均气温低于5采用覆盖式养护,重要规定如下:浇水养护:浇水养护应在混凝土浇筑完毕后的12h内进行;混凝土的浇水养护时间,不得少于7d:浇水次数应根据保持混凝土处在湿润的状态来决定;混凝土的养护用水应采用自来水等符合混凝土拌制用水规定的水。覆盖养护:在混凝土成型、表面略中后,其上覆盖塑料薄膜进行封闭养护;具体做活为在梁板上覆盖一层黑色塑料薄,上加草包覆盖;柱于采用塑料薄膜缠绕。覆盖薄膜时,采用的塑料薄膜应了耐老化的,接缝应采用热粘合或采用胶带粘合。覆盖时应紧贴四周,用砂袋或其他重物压紧盖严,防止被风吹开,影响养护效果。(10)混凝土拆模质量控制。现场混凝土结

23、构的拆模期限,需符合以下规定:不承重的侧面模板,应在混凝土强度可以保证其表面及棱角下因拆模板而损坏,方可拆除;承重的模板皮在混凝土达成下列强度后,始能拆除(按设计强度等级的百分率计):板:跨度为2m及小于2m50跨度为大于2m至8m75梁:(跨度为8m及小于8m)75承重结构(跨度大于8m)100悬臂梁和悬臂板100钢筋混凝土结构如在混凝土未达成上述所规定的强度班进行拆模及承受部分荷载,应通过计算,复核结构在实际荷载作用下的强度;拆模前必须上报拆模申请,经监理工程师确认符合规定批准后再拆模。已拆除模板及支架的结构,应在混凝土达成设计强度后,才允许承受所有计算荷载。施工中不得超载使用,严禁堆放过

24、量建筑材料。当承受施工荷载大于计算荷载时,必须通过核算加设临时支撑。(l1)现浇混凝土外观质量规定。现浇混凝土结构的外观质量不应有严 重缺陷:对已经出现的严重缺陷,应用施工单位提出技术解决方案,并经监 理卑位认可后进行解决,对经解决的部位,应重新检查验收;现浇混凝土结构的外观质量不宜有一般缺陷。对已经出现的一般缺陷, 应由施工单位按技术解决方案进行解决,并重新检查验收。现浇混凝土结构外观质量缺陷标准见表7-2表7-2 现浇混凝土结构外观质量缺陷标准。名称现象严重缺陷一般缺陷露筋构件内钢筋未被砼包裹而外露纵向受力钢筋有露筋其他钢筋有少量露筋蜂窝砼表面缺少水泥砂浆而形成石子外露构件重要受力部位有蜂

25、窝其他部位有少量蜂窝孔洞砼中孔穴深度和长度均超过保护层厚度构件重要受力部位有孔洞其他部位有少量孔洞夹渣砼夹有杂物且深度超过保护层厚度构件重要受力部位有夹渣其他部位有少量夹渣疏松砼中局部不密实构件重要受力部位有疏松其他部位有少量疏松裂缝缝隙从砼表面延伸至砼内部构件重要受力部位有影响结构性能或使用功能的裂隙其他部位有少量不影响结构性能或使用功能的裂隙连接部位缺陷构件连接处砼缺陷及连接钢筋、连接件松动连接部位有影响传力性能的缺陷连接部位有基本不影响传力性能的缺陷外形缺陷缺棱角、棱角不直、翘曲不平、飞边凸肋等清水砼构件有影响使用功能或装饰效果的外形缺陷其他砼构件有不影响使用功能的外形缺陷外表缺陷构件表

26、面麻面、掉皮、起砂、玷污等具有重要装饰效果的清水砼表面有外表缺陷其他砼构件有不影响使用功能的外表缺陷(12)现浇混凝土尺寸偏差质量规定:现浇混凝土结构不应有影响结构性能和使用功能的尺寸偏差,对超过尺寸允许偏差且影响结构性能和安装使用功能的部位,应由施工单位提出技术解决方案,并经监理单位认可后进行解决,对经解决的部位,应重新检查验收;现浇混凝土结构构件的尺寸偏差应符合表7-3的规定。表7-3 现浇混凝土结构构件的尺寸允许偏差项 目允许偏差(mm)轴线位置基础15独立基础10墙、柱、梁8剪力墙5垂直度层高5m85m10全高(H)标高层高10全高30截 面 尺 寸8,5电梯井井筒长、宽对定位中心线2

27、0,0井筒全高(H)垂直度H/1000且30表 面 平 整 度8预埋设施中心线位置预埋件10预埋螺栓5预埋管5预 留 洞 中 心 线 位 置15(13)现浇混凝土强度及抗渗性能检测及评估质量规定:试件取样、制作及养护:检查混凝土质量山做抗压强度实验。设计自抗渗等级规定的,还需做混凝土的抗渗实验。试件应用钢模制作;混凝土试件的取样及制作、养护应符合金工电子实训中心见证取样及送检计划中的规定及相关国家现行标准的规定。强度检查:混凝土试件强度实验的方法应符合国家现行标准GBJ81-85普通混凝土力学性能实验方法的规定;每组3个试件应按下列规定拟定该组试件的混凝土强度代表值:取3个试件强度的算术平均值

28、;当3个试件强度中的最大值或最小值与中间值之差超中间值的15时,取中间值;当3个试件强度中的最大值和最小值与中间值之差均超过15时,该组试件不应作为强度评估的依据。混凝土强度评估:本工程的混凝上强度评估应符合GBJ107-87 混凝土强度检查评估标准的规定。混凝土抗渗试件的实验及评估方法须符合国家现行标准的规定。混凝土结构同条件养护试件强度检查本工程须按规定进行砼结构同条件养护强度检查,具体规定及措施详见金工电子实训中心见证取样及送检计划。本工程的砼试件需按相关规定进行见证取样及送检,具体规定及措施详见工程见证取样及送检计划。六、监理工作的方法及措施以“坚持以防止为主,重点进行事前控制;既要支

29、持质量标准,严格检查,更应热情帮促。”为原则,以审查承包单位报来的技术文献、施工方案和直接进行现场检查、旁站、事后验收等手段实现本分项工程的质量监理目的。为使本分项工程的监理工作目的实现,重要采用以下方法进行监理工作。混凝土工程质量控制涉及配料、搅拌、运送、浇筑、养护等施工过程,各个施工过程紧密联系又互相影响,任何一个过程解决不妥都会影响混凝土的最终质量。混凝土构件个但要有完整的外形,并且要获得足够的强度、密实性和整体性。要保证混凝土质量,各施工过程应进行有效控制。“坚持以防止为主,重点进行事前控制;既要坚持质量标准,严格检查,又应热情帮促”为原则,以审查承包单位上报的工程施工在关的技术资料、

30、监理机构的巡视、旁站、事后检查等手段实现本分项工程的质量监理目的。具体方法及措施如下:(1)供应厂商的资质;(2)审核施工组织设计及混凝土浇筑方案,是否能保证混凝土施工的质量;(3)加强隐检工作;使隐蔽的分项工程保证合格;(4)对混凝土浇筑的准备工作进行认真检查,涉及用电、振动机械的数量、防雨措施。(5)冬期的防冻措施、夜间施工的照明及安全防护措施;(6)对商品混凝土的强度等级、配合比、坍落度进行核对;(7)对自补混凝土浇筑前应查验水泥质保单及设计混凝土强度级配角,查验骨料质量是否符合设计规定,以及水泥的体积安定性及强度。(8)严格控制混凝土的配合比,水泥、黄砂、石子应车车过磅称量,遇阴雨天浇

31、筑混凝土时,应及时调整水灰比。表7-4 原材料每盘称量的允许偏差材料名称允许偏差水泥、掺和料2粗、细骨料3水、外加剂2(9)保每拌混凝土搅拌时间达成90S,控制混凝土坍落度小于30mm。(10)控制混凝土运送时间,防止混凝土产生离析现象,当预拌好的混凝土超过2h时,浇捣前必须进行现场再搅拌。(11)混凝土浇捣时应振实振均且避免漏浆,振捣限度以振出浆液为控制标准。(12)混凝土施工缝的设立部位:梁应在结构受剪力较小且便于施工的部位,一般选梁中间1/3L范围内。柱梁相交时,柱施工缝应在梁下口部位。柱板相交时,柱施工缝应在板面部位,并严格控制施工缝的数量,做到少设甚至不设。施工缝处再浇筑混凝土时,应

32、待混凝上的抗压强度不小于1.2MPa方可进行,浇筑前,应除去施工继表面的水泥薄膜、松动的石子和软弱的混凝土层,并加以充足湿润和冲洗干净,不得积水。浇筑前,施工缝处宜涮水泥浆或铺一道与混凝土成分相同的水泥砂浆,厚度为1015mm,以保证接缝质量。浇筑混凝土过程中,施工缝应仔细掏空,使其紧密结合。(13)夏、冬、雨期施工,应做好防水、防冻、防晒措施。防晒措施可采用草包覆盖,并时常洒水养护。(14)混凝土工程允许偏差项目控制指标,见表7-5。表7-5 混凝土工程允许偏差项目控制指标项目允许偏差(mm)检查方法轴线位置基础15钢尺检查独立基础10墙、柱、梁8剪力墙5垂直度层高5m8经纬仪或吊线、钢尺检

33、查5m10全高(H)H/1000且30经纬仪、钢尺检查标高层高10水准仪或拉线、钢尺检查全高30截面尺寸8,5钢尺检查电梯井井筒长、宽对定位中心线25,0钢尺检查井筒全高(H)垂直度H/1000且30经纬仪、钢尺检查表面平整度2m靠尺和塞尺检查预埋设施中心线位置预埋件10钢尺检查预埋螺栓5预埋管5预留洞中心线位置15钢尺检查(15)严格控制砼工程产生蜂窝、孔洞、露筋以及缝隙夹渣等现象,否则,应根据缺陷严重限度,制定相应的解决方案。一般缺陷由施工单位按技术解决方案进行解决,并重新验收;严重缺陷应由施工单位提出技术解决方案并经监理单位认可后进行解决,并重新验收。表7-6 混凝土外观质量缺陷名称现象

34、严重缺陷一般缺陷露筋构件内钢筋未被混凝土包裹而外露纵向受力钢筋有露筋其他钢筋有少量露筋蜂窝混凝土表面缺少水泥砂浆而形成石子外露构件重要受力部位有蜂窝其他部位有少量蜂窝孔洞混凝土中孔穴深度和长度均超过保护层厚度构件重要受力部位有孔洞其他部位有少量孔洞夹渣混凝土夹有杂物且深度超过保护层厚度构件重要受力部位有夹渣其他部位有少量夹渣疏松混凝土中局部不密实构件重要受力部位有疏松其他部位有少量疏松裂缝缝隙从混凝土表面延伸至混凝土内部构件重要受力部位有影响结构性能或使用功能的裂隙其他部位有少量不影响结构性能或使用功能的裂隙连接部位缺陷构件连接处混凝土缺陷及连接钢筋、连接件松动连接部位有影响结构传力性能的缺陷

35、连接部位有基本不影响传力性能的缺陷外形缺陷缺棱角、棱角不直、翘曲不平、飞边凸肋等清水混凝土构件有影响使用功能或装饰效果的外形缺陷其他混凝土构件有不影响使用功能的外形缺陷外表缺陷构件表面麻面、掉皮、起砂、玷污等具有重要装饰效果的清水混凝土表面有外表缺陷其他混凝土构件有不影响使用功能的外表缺陷(16)做好砼试块,试块规定现场制作,并按见证取样计划进行见证取样,严禁弄虚作假。(17)悬挑构件应一次浇捣,不得留施工缝。(18)试块数量根据规范规定,一个台班浇捣数量大于30m3,以30m3一组为控制,一个台班浇捣数量小于30m3,以台班为控制,商品砼以100m3没为控制。(19)检查砼的养护是否按施工组

36、织设计的规定进行,对重要部位要有养护的方案措施。七、工序安全注意事项 1、施工组织设计、安全专项施工方案的审查:(1)施工组织设计的审核:A、施工组织设计的编制、审核、批准签署齐全有效;B、安全技术措施的内容应符合工程建设强制性标准;C、应编制危险性较大的分部分项工程一览表及相应的专项施工方案,并且符合有关规定;假如分阶段编制,应有编制计划;D、生产安全事故应急预案的编制情况;E、冬期、雨季等季节性安全施工方案的制定应符合规范规定;F、总监理工程师认为应审核的其他内容;(2)专项施工方案的审核:A、专项施工方案的编制、审核、批准签署齐全有效;B、专项施工方案的内容应符合工程建设强制性标准;C、

37、应组织专家论证的,已有专家书面论证审查报告,论证审查报告的签署齐全有效;D、专项施工方案应根据专家论证审查报告中提出的结论性意见进行完善;2、施工现场的安全巡视及安全生产的检查(1)安全监理工程师(员)每日不少于一次巡视检查施工现场的安全生产情况,对危险性较大的分部分项工程的所有作业面,天天应巡视到位,并做好记录;专业监理工程师在巡视现场时应包含安全生产情况并做好记录,总监理工程师每周不少于一次全面巡视施工现场的安全生产情况。(2)巡视检查时,针对发现的安全问题,按其严重限度及时向施工单位发出相应的监理指令,责令其消除安全事故隐患。(3)安全监理人员应按安全监理方案定期进行安全检查,检查结果应写入项目监理日记;(4)项目监理部应规定施工单位每周组织施工现场的安全防护、临时用电、起重机械、脚手架、施工防汛、消防设施等安全检查,并派人参与;(5)项目监理部应组织相关单位进行有针对性的安全专项检查,每月不少于一次;(6)对发现的安全事故隐患,项目监理部应及时发出书面监理指令;并且督促整改到位。
