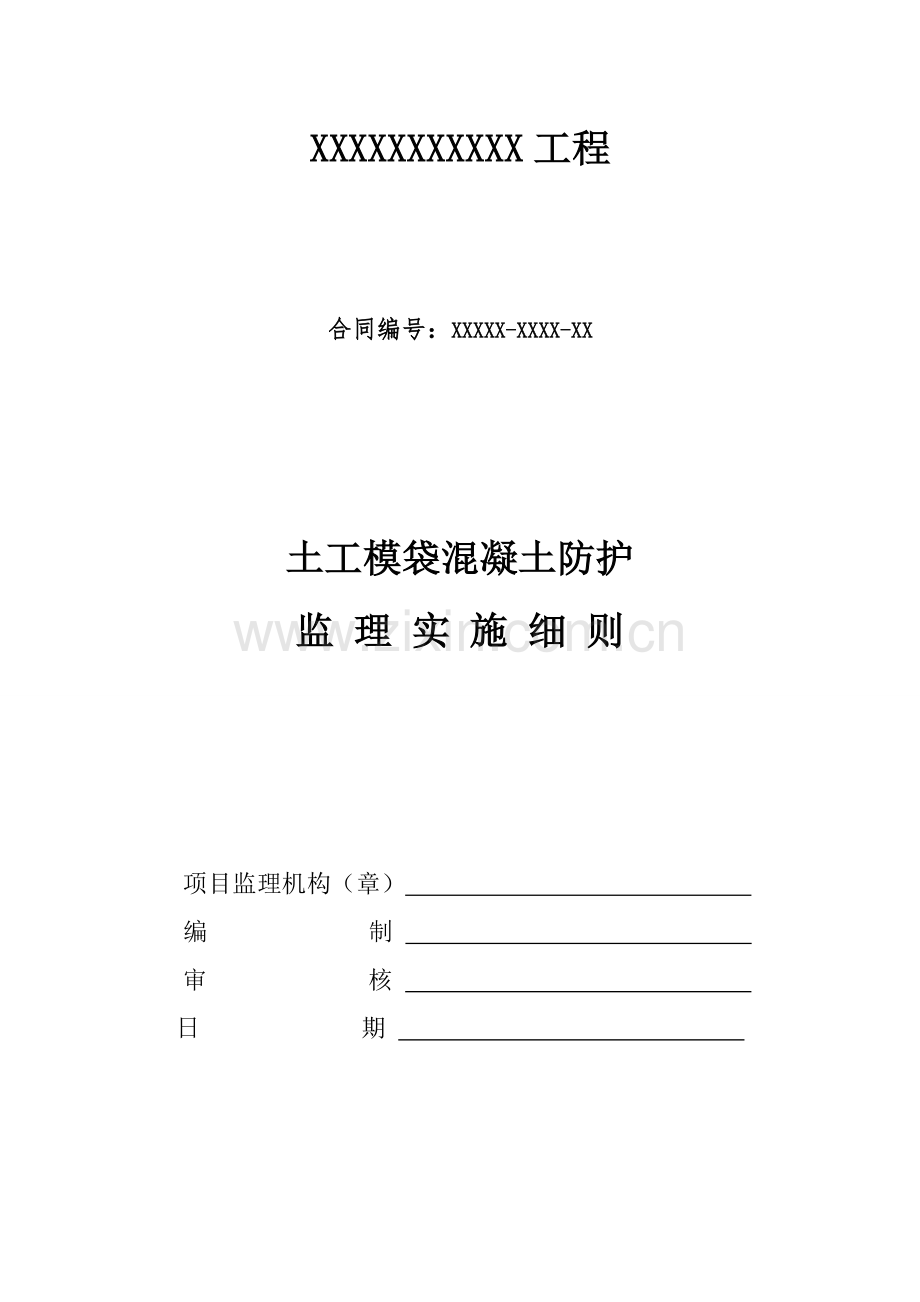

XXXXXXXXXXX工程

合同编号：XXXXX-XXXX-XX

土工模袋混凝土防护
监 理 实 施 细 则

项目监理机构（章）
编 制
审 核
日 期

XXXXXXXXXXXXXXXXXXXXXXXXXX理工程
土工模袋混凝土防护工程监理实施细则

一、工程概况
主要建设内容包括①河道拓浚工程：自废黄河地涵下起拓浚河道25.5km；②水土保持工程（混凝土工程）：设置河道滩面排水沟跌水6处、高堆坡面排水跌水60处、顺河道方向设置混凝土排水沟；③其他工程：相应的临时工程、环境保护工程、水土保持工程（绿化工程）。
坡面防护为设计变更后工程量，坡面防护分部位于滨海县东坎镇、界牌镇境内，河岸右侧，第一段 K7+680-K8+180段，长500m，位于东坎镇响坎村，青坎高程4.0米；第二段K8+180-K8+630段，长420m，位于东坎镇中山河村，青坎高程4.0米；第三段K13+380-K13+580段，长200m，位于界牌镇许家圩村，青坎高程4.0米；第四段K18+450-K19+000段，长550m，位于界牌镇条河村，青坎高程3.5米；第五段K20+080-K20+280段，长200m，位于界牌镇吉港村，青坎高程3.5米。
青坎（第一段至第三段高程为4.0m，第四段和第五段高程为3.50m/）以下至设计河底（第一段至第三段高程为-2.0m，第四段和第五段高程为-2.5m），防护型式为15cm厚C25模袋砼防护，坡比同原河道设计为1:4（吉港坡面防护为1:3）。其中防护顶端青坎（高程3.50m～4.0m）位置设C25砼顶埂（40*60cm）；防护底端（河底）设3m宽水平段。各坡面防护工程每段模袋砼防护的两端各设5m范围的抛石防护与现状土坡衔接，抛石护坡厚60cm，下垫270g/m²有纺土工布一层，防护底端设3m宽平抛段；顶埂采用C25砼格埂（40*80cm）。
二、监理依据
1、《水利水电建设工程验收规程》SL223-2008
2、《水利水电工程施工质量检验与评定规程》SL176-2007。
3、《水利工程施工质量检验与评定规范》DB32/T 2334-2013（江苏省地方标准）。
4、已批准的XXXXXXXXXXXXXXX工程监理规划。
5、XXXXXXXXXXXX 工程监理合同、施工合同
三、各阶段监理工作内容及控制点。
1、施工前准备阶段：
1．1 开工条件控制按下列程序进行：
（1）向施工单位进行监理工作交底。
（2）审批施工单位报送的施工组织设计。
（3）施工质量保证体系的检查认可。
（4）组织设计交底。
（5）移交测量控制网点，审签施工单位的施工控制网点和施工前水下地形施测成果。
（6）检查施工条件。
（7）签发开工许可证。
1．2 模袋砼施工过程中应严格执行检查签证制度（单元工程质量评定表另定）。
1．3 督促施工单位根据设计文件、合同文件的要求及工地现场实际提交模袋砼工程施工方案，并应从施工设备、材料供应、施工方法、施工质量保证体系和保证措施、施工进度、施工安全等方面检查其是否满足施工合同工程的技术和进度要求。
施工方案应包括下述内容：
（1）施工布置。
（2）施工方法：包括施工测量控制网的布置与施测方案，水下断面理坡、测量方案，模袋固定、搭接方法，质量保证措施等。
（3）施工机械：包括运输机械、砼拌制设备、砼灌注设备的型号、数量及设备的状况等。
（4）劳动力组合：包括现场施工人员、现场施工负责人。
（5）材料供应。
（6）进度计划。
（7）质量控制措施。
（8）安全措施：包括施工中的交通运输、水上施工等安全措施。
1．4 施工质量保证体系的检查认可。施工单位应建立以项目经理、项目技术负责人、质检负责人、专职质检员组成的工程质量管理组织和施工质量检测机构，配备质量检验和测量工程师，组织一支熟练的施工技术队伍，建立满足工程质量检测的现场试验室或委托有相应资质、资格的检测单位进行检测，完成质量保证体系文件的编制，建立班组自检、专职质检员复检和质检负责人终检的“三检”制，建立健全施工质量保证体系，并报送监理检查认可。
1．5 组织设计交底。在工程开工前，监理工程师应组织设计单位进行设计交底，使施工单位明确设计意图、技术标准和技术要求。
1．6 移交测量控制网点，审签施工控制网点施测成果。在工程开工前，监理工程师应及时向施工单位移交测量控制网点，督促施工单位布设施工控制网点和报送施测成果，并对其成果进行审查和校验。
1．7 检查施工条件：
（1）施工设备进场查验。施工单位必须根据设计文件、施工强度选用合适的施工设备，并按施工承包合同要求组织进场，向监理报送进场设备报验单。监理工程师应检查施工设备是否满足施工工期、施工强度和施工质量的要求。未经监理工程师的书面批准，施工设备不得离场。
（2）原材料检验。工程开工前7d，施工单位应对模袋砼工程拟采用的材料进行随机抽样检验（监理人员参加），并向监理部报送原材料进场报验单。监理工程师应检查原材料出厂检验合格证，施工单位的抽检报告和检测单位的资质、资格，必要时还应进行监理抽样检测。未经监理工程师签证批准的材料不得在工程中使用。
1．8 签发工程开工批复。上述施工单位报送的报审材料经施工单位项目经理签署并加盖公章后报送监理。监理工程师应认真审核报审材料，并到现场核实实际情况。
1．9 如果施工单位未能按期向监理报送开工所必需的材料，由此造成施工工期延误和其他损失，均由施工单位承担合同责任。施工单位在期限内未收到监理的审签意见单或批复文件，可视为已报审阅同意。
2、施工阶段：
在施工过程中，监理工程师应督促施工单位按照批准的施工措施计划和合同技术规程规范按章作业，严格执行工序质量“三检”制，上道工序未经监理工程师检验签证，下一道工序严禁开工。监理工程师还应对作业工序进行巡视、跟踪、检查和记录，发现违反技术规程规范作业，可采取口头违规警告、书面违规警告直至指令返工、停工等方式予以制止。
2．1 施工试验：
模袋砼在正式施工前应进行试验段试验，以调整每块模袋布的宽度，纵向收缩量，灌口的间距及确定泵型、充灌压力及时间等施工参数。
2．2 基面清理：
2．2．1 土坡基面要按设计坡度进行填筑或挖除，应清除坡面淤泥、杂物、硬物，不应超挖。需要填方时，应抛石或用编织袋装小石子填至设计坡面。水下坡面整平宜由潜水员操作施工。。
2．3 模袋铺设：
（1）模袋宜先卷成卷：在其上、下缘管套中穿入钢管，以下缘钢管为轴，将模袋成卷。
（2）模袋铺设前应设定位桩及拉紧装置。定位桩宜打设在坡顶距模袋上缘1.5~2.0m处，其间距宜为1~2m，且每块模袋不少于4根。每根桩上均应设紧张器或滑轮。
（3）模袋应预留纵向收缩富余量，模袋的纵向收缩量宜通过试验确定。
（4）辅展模袋宜用人力或绞车顺坡滚铺，随铺随压砂袋，防止风浪影响。模袋铺展、压稳后，应拉紧上缘固定绳索，防止模袋下滑。
2．4 充灌砼：
（1）砼的灌注应用砼泵来完成，砼配合比应在试验段时调整好，其骨料最大粒径不应大于表1规定，同时不得大于泵送管径的1/3。
表 1
模 袋 砼 厚 度（m）
骨 料 最 大 粒 径（mm）
150~250
20
＞250
40
（2）宜掺粉煤灰，其掺量应符合《水工混凝土掺粉煤灰技术规程》（DL/T5055-1996）的规定。
（3）混凝土塌落度不宜小于200mm。
（4）水上部分的模袋在充灌前应洒水润湿。
（5）模袋铺设及充灌砼宜按先上游后下游、先深水后浅水、先标准断面后异型断面的次序进行。如果前面已经灌注，则应从已充灌的相邻模袋混凝土块处开始，由下而上，依次进行。充灌过程中应及时调整模袋上缘张紧装置。
（6）每一充灌口的充灌应连续，充灌将近饱满时，应暂停5~10min，待模袋中水分析出后，再充灌至饱满。灌满撤管后应将充灌口扎紧。
（7）充灌速度宜在10~15m3/h范围内，充灌压力宜为0 .2~0.5MPa。为防止管道内发生硬结，泵送距离不宜超过50m。
（8）当水深超过2m施工时，应由潜水员配合控制水下充灌和铺设质量，同时要特别注意人身安全。
（9）砼充灌完成后应及时用水将模袋表面的灰渣冲洗、清理干净，并进行养护。
（10）充灌后的模袋混凝土坡脚应及时进行锚槽回填覆盖和压脚棱体施工。
（11）铺设下一块模袋时，应预留一定富余量（50cm），搭在前一块模袋上在充灌砼时铺之人力使之挤平。
（12）充灌1h后可设置排水孔。
2．5 质量检查和标准：
2．5．1 质量检查
（1）模袋进场后应逐批检查出厂合格证和试验报告。模袋布的主要技术性能指标，应按设计要求进行抽检复检，抽检数量每批一块。检测应委托国家或行业认可的检测试验单位进行。
（2）基层坡面、平整度检查。
（3）相邻模袋接缝处理情况检查。
（4）模袋充灌砼的数量和饱满情况检查。
（5）排水管的处理情况检查。
（6）坡顶、坡底和侧翼处理情况检查。
2．5．2 质量标准：
（1）土工织物模袋的型号、规格和性能必须符合设计要求。
（2）模袋砼的原材料、配合比、养护及抗压强度等必须符合《水工砼施工规范》SDJ207-82的规定。
（3）坡顶、坡底和侧翼符合设计要求。
（4）模袋砼表面冲洗干净并进行养护。
（5）模袋砼护坡施工的质量检验项目与标准应符合表1的规定。
表2 模袋砼护坡工程质量检验项目与标准
项次
检验项目
质量要求（允许偏差）
检验方法
检验数量
主控项目
1
模袋质量
符合设计和GB/T 17642要求
试验，查阅出场合格证
每批次取样1次
2
混凝土厚度
±5%h
探针、钢卷尺
每幅每 20 m 2 测 1 点
一般项目
1
坡度
1:(1±5%) n
全站仪、测深仪
沿长度方向10 m～20 m测1点
2
土基顶部高程
-50 mm～+40 mm
水准仪
沿长度方向10 m～20 m测1点
3
土基底部高程
-100 mm～+50 mm
水准仪
沿长度方向10 m～20 m测1点
4
非缝接缝所垫土工织物搭接宽度
≥500 mm
钢卷尺
每接缝处上中下各测 1 点
5
护坡底高程
-20 mm～+40 mm
水准仪
沿长度方向10 m～20 m测1点
6
护坡顶高程
-20 mm～+40 mm
水准仪
沿长度方向10 m～20 m测1点
7
护坡顶部宽度
±50 mm
钢卷尺
沿长度方向10 m～20 m测1点
8
非缝接相邻模袋缝宽
≤20 mm
钢卷尺
每缝上中下各测 1 点
9
表面平整度
水上：50 mm；水下：100 mm
2 m 靠尺与钢直尺
每 100 m 2 测 1 点

2．5．3 在施工过程中，施工单位应对各工序质量进行“三检”，合格后填报工程量检验合格证，报监理工程师现场检验签证。现场监理人员应旁站或巡回检查，督促施工单位质检负责人、质检员、施工员加强现场质量管理，做好质量检查工作。监理人员在检查或抽查中发现问题及时向施工单位指出，督促其处理。
四、其 他
4．1 每一单元工程结束后，施工单位应及时对该单元工程质量进行评定，并报监理工程师核定。
4．2 工程完工后，监理工程师应督促施工单位按合同规定和要求编制含工程竣工图在内的工程验收资料。工程验收资料中应附有全部质量检查文件及工程缺陷处理成果资料。
4．3 本细则未列之其他施工技术要求，原材料品质和质量检验标准，按合同有关技术规范，施工技术规程和质量评定标准执行。
4．4 已按设计要求完成，报经监理工程师质量检验合格，按合同规定应予以支付的工程量才予以计量支付。
4．5 本细则未列的施工测量、施工进度控制、合同项目验收等内容，按相应监理实施细则的有关要求执行。
4．6 如果施工单位有成熟的成套施工经验可直接向监理人建议采用，并提出相应的施工方案。

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
项目监理部
二〇一七年三月
