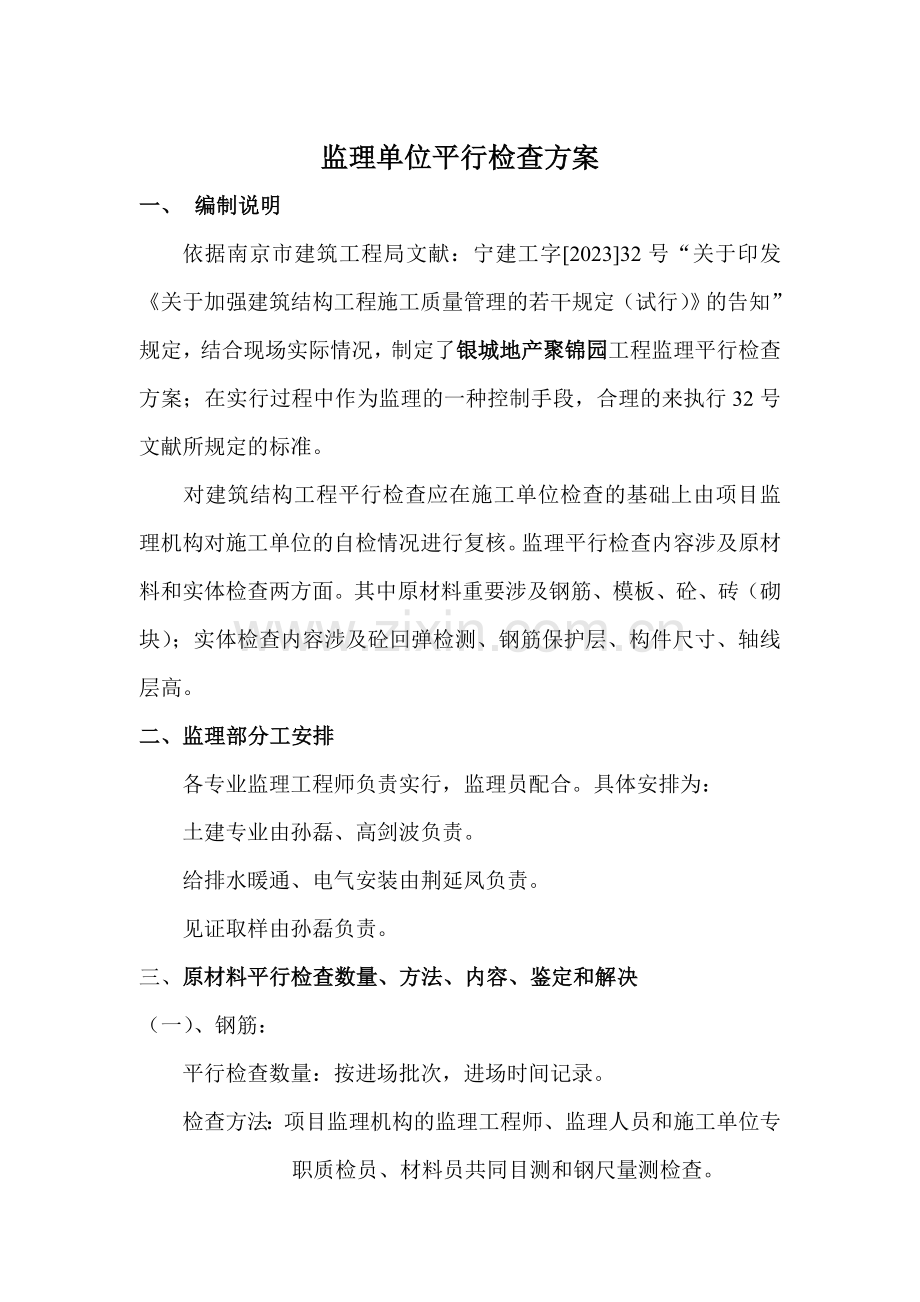

银城地产东宝路聚锦园 工程（平行检查方案） 2023 年 02 月 18 日 至 2023年 08 月 31 日内容提纲编制说明监理部分工安排:原材料平行检查数量、方法、内容、鉴定及解决建筑结构实体质量检查规定监理单位： 专业监理工程师： 总监理工程师： 日 期： 江苏兰达工程监理有限公司银城地产聚锦园项目部监理单位平行检查方案一、 编制说明依据南京市建筑工程局文献：宁建工字202332号“关于印发关于加强建筑结构工程施工质量管理的若干规定（试行）的告知”规定，结合现场实际情况，制定了银城地产聚锦园工程监理平行检查方案；在实行过程中作为监理的一种控制手段，合理的来执行32号文献所规定的标准。对建筑结构工程平行检查应在施工单位检查的基础上由项目监理机构对施工单位的自检情况进行复核。监理平行检查内容涉及原材料和实体检查两方面。其中原材料重要涉及钢筋、模板、砼、砖（砌块）；实体检查内容涉及砼回弹检测、钢筋保护层、构件尺寸、轴线层高。二、监理部分工安排各专业监理工程师负责实行，监理员配合。具体安排为：土建专业由孙磊、高剑波负责。给排水暖通、电气安装由荆延凤负责。见证取样由孙磊负责。三、原材料平行检查数量、方法、内容、鉴定和解决（一）、钢筋：平行检查数量：按进场批次，进场时间记录。检查方法：项目监理机构的监理工程师、监理人员和施工单位专职质检员、材料员共同目测和钢尺量测检查。检查内容：见“钢筋进场外观检查（报验）记录”表检查结果的鉴定和解决：1、 品标牌上的标记炉批号应与质量保证书上一致，并做好记录。当不一致时，应查明材料来源，否则应退货。2、 直径偏差允许值：交货为A级不小于0.3mm，交货为B级不小于0.4mm；偏差超过允许值的应退货或降级使用。3、 当钢筋表面存在裂纹、起皮应退货；若存在损伤、不平直应剔出退货；存在油污应清理干净；存在颗粒状或片状老锈应除尽，若影响截面尺寸，应降级解决。4、 外观质量：钢筋应平直、无损伤，钢筋表面不得有裂纹、起皮、油污、颗粒状或片状老锈等，并在相应栏内填“有”或“无”，平直栏直接填“平直”或“弯曲”。5、 外观检查合格后，应及时见证取样送有资质的检测机构进行复试，复试合格后方可使用。6、 原材料平行检查不合格的应加倍进行检查，加倍检查仍不合格的应做退货解决，也不得用于工程。检查用表：见下页“钢筋进场外观检查（报验）记录”钢筋进场外观检查（报验）记录工程名称: 编号:序号钢筋型号生产厂家进场时间数量（t）炉批号直径偏差（mm）外观质量外加工进场抽检情况检查结论锈蚀(颗粒状、片状)裂纹油污平直损伤检查结论监理机构检查人： 监理工程师：年 月 日（二）、模板：平行检查数量：按同期进场、同品种、同一规格、同一工程为一批进行验收；清理保养每周转一次应验收一次。检查方法：项目监理机构的专业监理工程师、监理人员和施工单位质量员、技术员（施工员）一起进行。检查内容：见“模板试拼装及周转检查（报验）记录”检查结果的鉴定和解决：1、 木模板材厚度不得出现负偏差，起皮和脱胶应更换。2、 模板每周转一次应对保养更换情况进行检查记录，在本表相应栏内填“块数”。3、 脱模剂应有出厂合格证，不得使用废机油等污染性强的替代产品，并在相应栏内填涂刷了隔离剂的模板“块数”。4、 原材料平行检查不合格的应加倍进行检查，加倍检查仍不合格的应做退货解决，也不得用于工程。检查用表：见下页“模板试拼装及周转检查（报验）记录”模板试拼装及周转检查（报验）记录工程名称 编号模板类型大模 拼装模板厚度（mm）钢模钢模 木模木模底模 侧模其他试 拼 装检查时间尺寸及编号起皮脱胶边角缺损脱模剂平整度及拼缝序号保养更换记录(块)项目检查层次及部位起皮脱胶边角缺损平整度接缝翘曲脱模剂清理数量整修数量更换数量检查结论： 监理机构检查人： 监理工程师：年月日（三）、砼坍落度：平行检查数量：每十车检查一次。检查方法：用坍落度检测器和钢尺量测检测，监理独立完毕。检查内容：见“混凝土坍落度检测记录”检查结果的鉴定和解决：原材料平行检查不合格的应加倍进行检查，加倍检查仍不合格的应做退货解决，也不得用于工程。检查用表：见下页“混凝土坍落度检测记录”混凝土坍落度检测记录 工程名称：编 号： 混凝土浇筑部位浇筑方量（M2）商品混凝土厂家总车次合格证明书编号配合比坍落度值外加剂名称序号车牌号检测时间（年月日时分）施工自检平行检查检查意见坍落度（cm）检查人坍落度（cm）检查人检查结论 ： 监理工程师： 年 月 日（四）、砖（砌体）：平行检查数量：每日进场的同厂家、同品种、同规格为一批。检查方法：项目监理机构的专业监理工程师、监理员等一起随机抽取20块砖（砌块）对几何尺寸、外观质量等进行检查验收。检查内容：见“砖（砌块）外观检查（报验）记录”检查结果的鉴定和解决：1、 每一次采购进场的同一生产厂、同品种、同规格的砖（砌块）应至少提供一份合格证或新产品准用证（或相关文献），并将证件编号填写在本表相应栏内。2、 当检查有四块砖（砌块）存在不合格指标时，应双倍取样，仍有八块及以上的砖（砌块）存在不合格指标时，鉴定该批砖（砌块）为不合格，应退货。3、 外观检查合格后，应按相关规范和标准的规定见证取样送有资质的检测机构进行检测，合格后方可使用。检查用表：见下页“砖（砌块）外观检查（报验）记录” 砖（砌块）外观检查（报验）记录工程名称 编号砖（砌块）品种规格数量进场时间合格证准用证检测项目标准规定检查方法检查记录砖（砌块）几何尺寸偏差：2mm采用专用卡尺或尺量检查。精度0.51mm缺棱掉角个数不多于1处、尺寸不得大于20mm尺量检查缺损的投影尺寸裂纹长度大面上宽度方向不大于30 mm，长度方向不大于50 mm尺量检查裂纹的长度检查结论： 监理机构检查人： 监理工程师：年 月 日四、建筑结构实体质量检查规定（一）、砼回弹检测：平行检查数量：每一楼层同一类型构件各不少于2个。长度大于3m的构件，每一试件的测区数应不少于10个。检查方法：回弹仪检测，监理人员在同养试块强度达成龄期后独立完毕检查，并及时填写下表。检查内容：见“混凝土强度回弹平行检查记录”检查结果的鉴定和解决：1、 混凝土强度回弹平行检查结果低于设计值1个等级，鉴定为平行检查不合格。2、 混凝土强度回弹平行检查不合格的应委托有资质的检测单位进行检测。检测结果仍不合格的按质量问题解决。检查用表：见下页“混凝土强度回弹平行检查记录”（二）、钢筋保护层：平行检查数量：每层同一类型构件不少于2个，其中1个构件为复核施工单位自检的数据。检查方法：非破损法、局部破损法。监理独立完毕混凝土结构钢筋保护层厚度检测前，分类抽取有代表性的构件进行检测。对选定的梁类构件，应对梁底所有纵向受力钢筋的保护层厚度进行检查；对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检查。对每根钢筋，应在有代表性的部位测量1点。检查内容：见“钢筋保护层厚度检测记录”检查结果的鉴定和解决：1、 纵向受力钢筋保护层厚度允许偏差：梁类为+10mm,7mm，板类构件为+8mm, -5mm。对于超过允许偏差的点应在实测值中“”出；不合格点的最大偏差均不应大于规定允许偏差的1.5倍。钢筋保护层平行检查数据超过规范允许偏差1.5倍时，鉴定为平行检查不合格。2、 当检查的合格率为90%及以上、且最大偏差不超过允许偏差的1.5倍时判为合格；当合格率小于90%但不小于80%时，可再抽取相同数量构件检查，按两次抽样总和计算合格率为90%以上时，仍判为合格。3、 对于检测不合格应请有资质的检测机构进行检测鉴定。4、 纵向受力钢筋的混凝土保护层最小厚度（mm）。环境和条件板、墙梁柱C20C25-C45C50C20C25-C45C50C20C25-C45C50室内正常环境201515302525303030室内潮湿或最大环境-2020-3030-3030基础有垫层40-无垫层70-检查用表：见下页“钢筋保护层厚度检测记录” 钢筋保护层厚度检测记录工程名称： 编号：施工单位监理单位结构层次建筑面积（M2）形象进度检测方法无损法局部破损法 检测仪器钢筋扫描仪型号：构件名称层次轴线部位目测有无露筋实测值是否平行检查结论： 实测梁 个构件 点，合格 点，最大偏差值 ； 实测板 个构件 点，合格 点，最大偏差值 ； 共 个构件 点，合格 点，合格率为 % ；解决意见 ：所抽测构件钢筋保护层抽测结果符合规定;不符合规定，需 。 抽测人： 年 月 日监理工程师：（三）、构件尺寸：平行检查数量：每一楼层同一类型构件不少于2个，应有一半数量复核施工单位自检的数据。检查方法：钢尺量测，监理人员在现浇砼构件拆模后及时完毕。每一根梁、柱，检测两端和中部共三个点；每一块墙、板检测四个角和中间共五个点检查。检查内容：见“现浇混凝土构件尺寸检测记录”检查结果的鉴定和解决：1、 构件尺寸允许偏差为8，5。平行检查数据超过规范允许偏差1.5倍时，鉴定为平行检查不合格。2、 实体平行检查不合格的应对同一楼层同一类型构件加倍进行检查，加倍检查仍不合格的，按质量问题解决。检查用表：见下页“现浇混凝土构件尺寸检测记录”现浇混凝土构件尺寸检测记录工程名称： 编 号：结构类型 砌体承重 混凝土结构结构层数地上 层地下 层混凝土类型 自 拌 泵 送形象进度检测构件及部位设计值（mm）长宽允许偏差（mm）测 点 值（mm）检测结果是否平行检查检测项目楼层及构件类型轴线部位12345测点数合格点数合格率（%）最大偏差尺寸（梁柱板墙）+8-5-检测意见： 所检测构件尺寸检测结果符合规定。所检测构件中， 检测结果不合格，应对同一楼层同一类型构件加倍进行检查。经加倍检查 ， 检测结果仍不合格，应按质量问题解决。 。 检查人员： 年 月 日监理工程师：（四）、轴线层高：平行检查数量：每一楼层不少于10条，每一楼层不少于10个自然间，应有一半数量复核施工单位自检的数据。检查方法：红外线测距仪或钢尺量测，现浇砼构件拆模后及时独立完毕检查。轴线用钢尺量测轴线控制线两端；层高用红外线测距仪在每个自然间四个角的附近及中心位置测量。（如下图）轴线、层高（结构净高）尺寸测量示意图：检查内容：见“轴线、层高检测记录”检查结果的鉴定和解决：1、 轴线允许偏差为8，层高允许偏差为10。轴线、层高平行检查数据超过规范允许偏差1.5倍时，鉴定为平行检查不合格。2、 实体平行检查结果与施工单位自检数据有较大偏差时，应共同重新检测或委托有资质的检测单位进行检测，找出因素后，对相应楼层重新进行自检和平行检查。3、 平行检查不合格的，按质量问题解决。检查用表：见下页“轴线、层高检测记录” 轴线、层高检测记录结构类型 砌体承重 混凝土结构结构层数地上 层地下 层混凝土类型 自 拌 泵 送形象进度检测项目及部位设计值（mm）允许偏差（mm）测 点 值（mm）检测结果是否平行检查检测项目楼层轴线部位H1(L1)H2(L2)H3H4H5测点数合格点数合格率%最大偏差轴线8层高10检测意见： 所检测的轴线、层高检测结果符合规定。所检测的轴线、层高中， 检测结果不合格，应对同一楼层同一类型构件加倍进行检查。经加倍检查 ， 检测结果仍不合格，应按质量问题解决。 。检测人员： 年 月 日监理工程师：工程名称： 编 号：一、 在建筑结构工程竣工后，主体分部工程验收前结合过程检查记录填写汇总表。建筑结构工程平行检查、隐蔽验收汇总表工程名称：监督注册号：地下结构层次地上结构层次建筑面积（M2）项目名称、内容检查检查总量发现问题数量问题检查记录编号解决方法备注进场批次平行检查原材料钢筋次次次加倍检查 次退 货次模板进场 次次次加倍检查 次退 货次周转 次整 改 次砖（砌块）次次次加倍检查 次退 货次塌落度车车车退 货次实体检验回 弹 检 测总计： 个柱 ： 个梁 ： 个个委托检测 个不合格构件数量： 个钢筋保护层总计： 个板 ： 个梁 ： 个个加倍检查 次不合格构件数量： 个构件尺寸总计： 个板 ： 个梁 ： 个柱 ： 个个加倍检查 次不合格构件数量： 个轴线条条重新检查 次不合格轴线数量： 条层高间间重新检查 次不合格房间数量： 间隐蔽验收流水段层次、范围项 目累计一次验收通过二次验收，通过率备注基坑次次次；模板次次次；钢筋次次次；混凝土次次次；砌体次次次；施工单位（总包）项目经理：（公章） 年月日监理单位：总监理工程师：（公章） 年月日建设单位：项目负责人：（公章） 年月日二、 监理部除做好平行检查工作外，还要督促、检查施工单位的建筑结构工程质量施工专项方案的具体实行工作：（一）、建筑工程基坑分层开挖的每层厚度不得大于1.5m。开挖中形成的临时土体边坡坡度不得大于1：1.5，否则应采用加固措施解决。采用机械开挖基坑时，严禁碰撞工程桩，行走时不得出现挤土而导致工程桩的偏位。基坑周边12倍基坑开挖深度范围内不得超载堆载。（二）、模板设计应符合以下规定：1、 应先设计出模板加工图和模板拼装图，楼梯与剪力墙和梁柱节点等处的模板应有节点大样图；2、 优先采用定型钢质大模板或组装式模板，碗扣式和门式钢架支撑。尺寸变化小且能多次反复使用的节点模板，应采用工具式（如预留洞口的模板等）模板。3、 重要受力构件（悬挑结构、跨度大于5m的板及梁等）模板支撑体系应计算拟定。（三）、模板工程的材料应符合以下规定：1、 模板板材应有出厂合格证，木质胶合板最小厚度为16mm，竹质胶合板最小厚度为12mm，板材粘结剂应为溶剂型；2、 模板支撑系统应采用钢管和型钢等金属支撑体系，壁厚不小于3mm；3、 在合理工期下，底模不少于2.5套，侧模不少于2套；当工期少于合理工期时，应增长模板的套数。（四）、模板制作安装应符合以下规定：1、 模板应在木工车间制作，并进行试拼装，符合规定后方可在现场安装，严禁在作业面制作模板；2、 模板周边应刨边平直，接缝严密，接缝高低差不大于2mm，平整度不大于3mm；3、 现浇楼面高低差变化处（室外与室内，厨卫间与房间等）应采用方钢制作成工具式定型模板， 或在门洞口采用303角钢与钢筋焊接的措施来保证高差处的边角整齐；4、 剪力墙和梁的侧模应采用定型限位措施，并采用间距为300500mm的对穿螺栓固定，螺栓直径不小于12mm；当柱子截面大于600600mm、梁的高度大于800mm及剪力墙等结构采用的对穿螺栓在其下部34排范围内应使用双螺帽；5、 固定模板的背衬宜选用不小于50100 mm的方木或不小于50503mm的方钢管，间距不大于250mm；6、 底模支撑可通过计算拟定，中间立杆间距不应大于800mm，边支撑立杆与墙面间距不应大于300mm。当立杆支撑在回填土上时，应夯实并采用通长垫木，并保证排水畅通。（五）、模板拆除应符合以下规定：1、 梁板底模应在强度达成规范规定（后浇带两侧的梁底模应在后浇带混凝土强度达成设计强度的75%）后方可拆除；2、 梁、柱、墙侧模板应在混凝土浇筑后夏季不少于12小时、冬季不少于48小时后拆除。需提前拆除时应进行试拆模，在监理单位确认不影响混凝土外观质量的前提下，方可拆除。（六）、模板的保养及验收应符合以下规定：1、 监理单位应检查模板的制作和试拼装，合格后方可进入现场安装；2、 每批模板拆除后应全数清理、保养并整修，经监理验收符合规定后，方可再次使用；3、 每批模板安装完毕后，监理应及时对模板的几何尺寸、轴线、标高、垂直度、平整度、接缝、清扫口及支撑体系等进行验收，验收合格后方可进行下道工序施工；4、 脱模剂应有出厂合格证，使用时不得污染钢筋和影响混凝土的后期装饰，严禁使用废机油等替代产品。（七）、钢筋工程所用的材料应符合以下规定：1、 盘圆钢筋加工不得冷拔、冷挤压，并不得外加工。因场地确有困难，经建设单位批准的场外钢筋加工，进场时应按批次验收和复试，外观及物理力学性能应符合规范规定。2、 钢筋保护层应采用塑料或其他材料制作的专用垫块，并应有合格证。不得使用现场制作的砂浆垫块。双层钢筋网之间应采用钢筋支架或定型专用支撑，钢筋支架应安装在垫块上方。（八）、钢筋制作应符合以下规定：1、 钢筋施工前应具有翻样图、下料单和技术交底记录等；2、 钢筋绑扎应满扎，扎丝规格不小于22#（钢筋直径大于18mm时不小于20#），扎丝头向内；3、 梁柱侧向垫块间距不大于1m，且短边每排不少于两块；楼面钢筋垫块间距，当钢筋直径小于等于10mm时，不大于500mm；钢筋直径大于10时，不大于700mm；4、 现浇板高低差处板面钢筋必须断开，并设立梁（或暗梁）；5、 板面钢筋与柱、剪力墙等竖向构件钢筋交叉处必须加设防止竖向钢筋位移的固定筋，并点焊牢固；6、 板面负弯矩钢筋一端在梁上，一端在板中时，在梁上的弯钩长度应满足设计和规范规定的锚固规定；7、 墙体拉结筋和二次浇筑的构造柱等构件的连接钢筋应预埋。确有困难或漏埋需植筋的，应进行现场验收和检测，每层每种规格检测数量不少于3根；8、 混凝土浇注前应架设施工通道，施工通道不得影响楼面钢筋。（九）、混凝土所用的材料应符合以下规定：1、 混凝土用砂应使用中粗砂，含泥量及有机物等杂质的含量应符合规范规定；2、 混凝土外加剂应有出厂合格证，外加剂使用前应进行复试和与水泥的适应性检查；3、 混凝土中掺用的粉煤灰应为一级粉煤灰（烧失量不应大于5%）。混凝土拌制时粉煤灰掺量不宜大于水泥用量的15%，否则应委托有资质的检测单位按检查批对混凝土构件进行碳化检测，检测数量为构件总数的30且不少于10个构件，当平均碳化深度大于2.5mm时，设计单位应从耐久性等方面提出解决意见。（十）、混凝土施工应符合以下规定：1、 混凝土振捣应专人负责；2、 楼面混凝土初凝前应派专人从节点（柱、剪力墙、楼梯等周边）开始向中间用1.53.0m长的铝合金刮尺抽平；初凝后用铁抹收平压实，再用木抹打平；终凝前在柱和剪力墙周边用铁抹压成半光面；3、 混凝土养护应专人负责，定期保养；4、 同条件试块应符合GB50204的规定。砌体结构同一混凝土强度等级，每一楼层应留置一组；混凝土结构同一混凝土强度等级，同一批次每500立方米混凝土应留置一组，局限性500立方米按500立方米计。同条件试块拆模后应放置在相应结构构件适当位置与结构构件进行相同条件养护；5、 现浇混凝土楼面应在模板侧模的四角（定钉子）、板中间每隔6m设立板厚控制点（焊接短钢筋或金属管），并对板厚检测。板厚检测可采用在混凝土浇注前预埋薄壁金属管或钻孔测量。无防水规定混凝土中预埋的薄壁金属管（直径不小于20，比板厚长10mm），底部用塑料护套，与钢筋网片点焊竖直固定，每个房间中间或每隔6m设立一点。钻孔测量板厚按每检查批的10构件且不少于5个构件（住宅每户不少于1个构件），每个构件在中间及四角钻孔测量。（十一）、砌体所用材料应符合如下规定：1、 砖（砌块）在装卸和二次搬运时，严禁倾倒，保持边角整齐；2、 砖（砌块）应按批次进行验收，外观不得有严重的裂缝，缺棱掉角，几何尺寸偏差应控制在2mm之内；3、 砌块在现场的存放时间不少于15天；4、砌筑砂浆应采用中粗砂。（十二）、砌体施工应符合以下规定：1、 砌体施工前应设立皮数杆，并按规定设立拉结筋，符合规定后方可砌筑；2、 构造柱处的墙体马牙槎（不大于300mm）先退后进，马牙槎边口应吊线砌筑；构造柱边贴双面泡沫胶条，厚度不小于5mm；3、 填充墙砌至梁底或板底15日后方可塞方；4、 砌体砌筑天天高度宜控制在1.5m以下；5、 外墙孔洞、脚手眼等应采用半砖、防水砂浆二次堵砌，表面采用1:3防水砂浆粉严，小圆孔宜采用微膨胀水泥砂浆二次填塞密实，并及时办理专项隐蔽验收记录。（十三）、砌体观感质量除符合规范标准规定外，并应达成以下规定：1、 墙面无断砖或碎砖（砌块）；表面平整，灰缝均匀顺直；2、 马牙槎方正，上下顺直。电管槽宽窄均匀，顺直，砂浆填塞密实、平整；3、 圈梁、构造柱、板带等混凝土密实，表面平整；4、 固定门、窗的预埋件位置、数量对的。（十四）、主体施工过程中应及时弹出标高和轴线的控制线（如墙面1m线、偏轴线0.5m线），控制线标记应清楚：（十五）、水电预埋应符合以下规定：1、 特殊专业工种应持证上岗；2、 现浇混凝土结构（墙、柱）中埋设电盒时，应采用6钢筋焊接成与线盒尺寸相匹配的“井”字型固定架进行固定；3、 墙体上布管应采用机械开凿或预埋，严禁在承重墙上开凿水平槽。确需在承重墙上水平布设水（电）管时，应浇筑与墙体同宽的混凝土板带，将管线埋设在混凝土板带中；4、 给水管宜明管敷设，严禁在现浇板上留槽。给排水管在穿越楼板及结构性墙体时应设立套管，套管内壁与管道外壁应留15mm的间隙。有防水规定的地面或墙面应有防水功能的金属翼环套管，并高出装饰完毕面不小于50mm，楼板底部和墙面的套管应与装饰面齐平；5、 卫生间等电位装置应采用热镀锌扁钢或圆钢，焊接长度取较大直径的6D或较大扁钢宽度的2B，且不少3边；6、 成排电管之间净距应不小于10mm，卫生间等潮湿环境区域内的成排布置的电管之间净距不应小于30mm。江苏兰达工程监理有限公司银城地产聚锦园项目监理部 2023年02 月18日
