砌体工程监理细则.doc

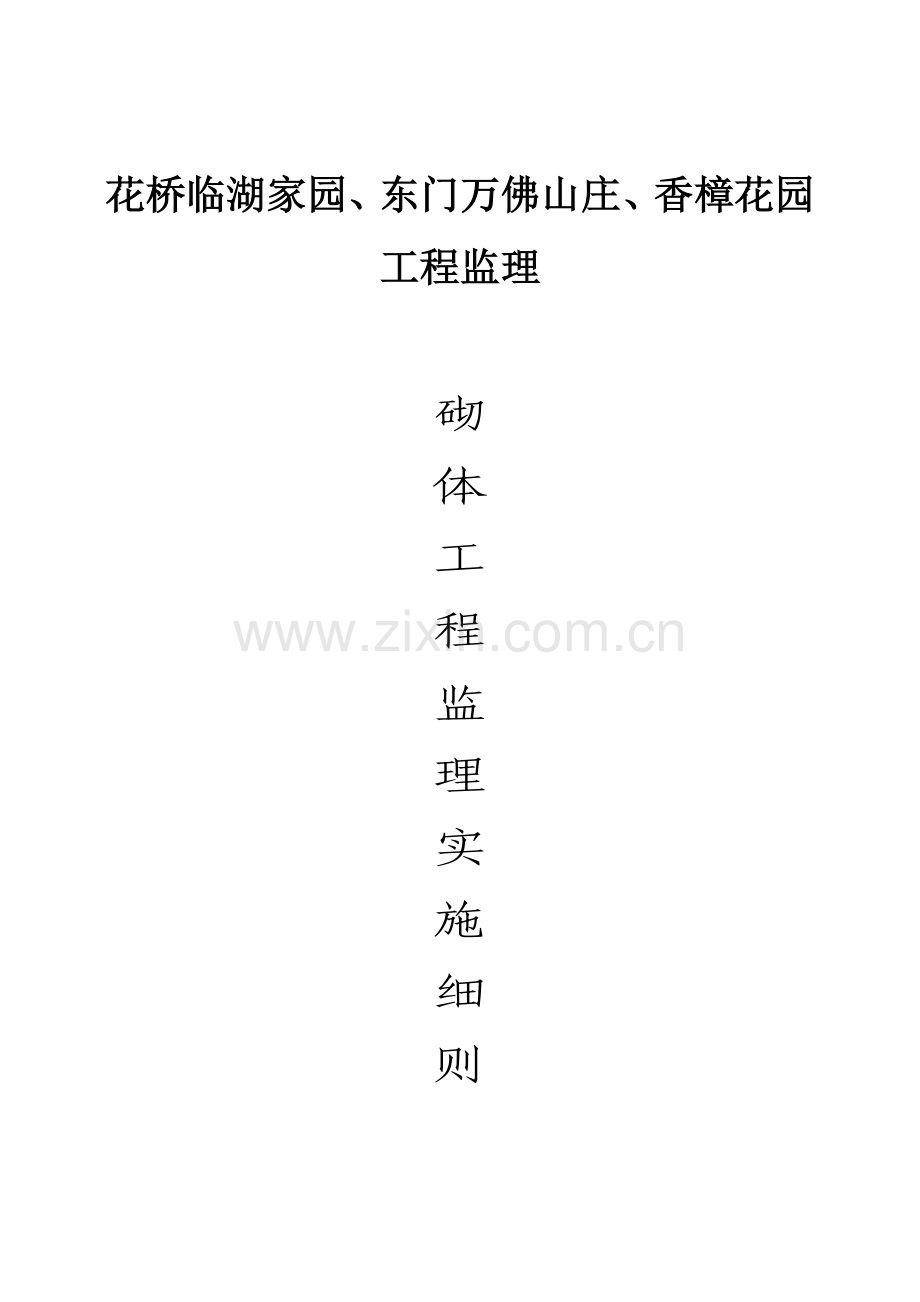

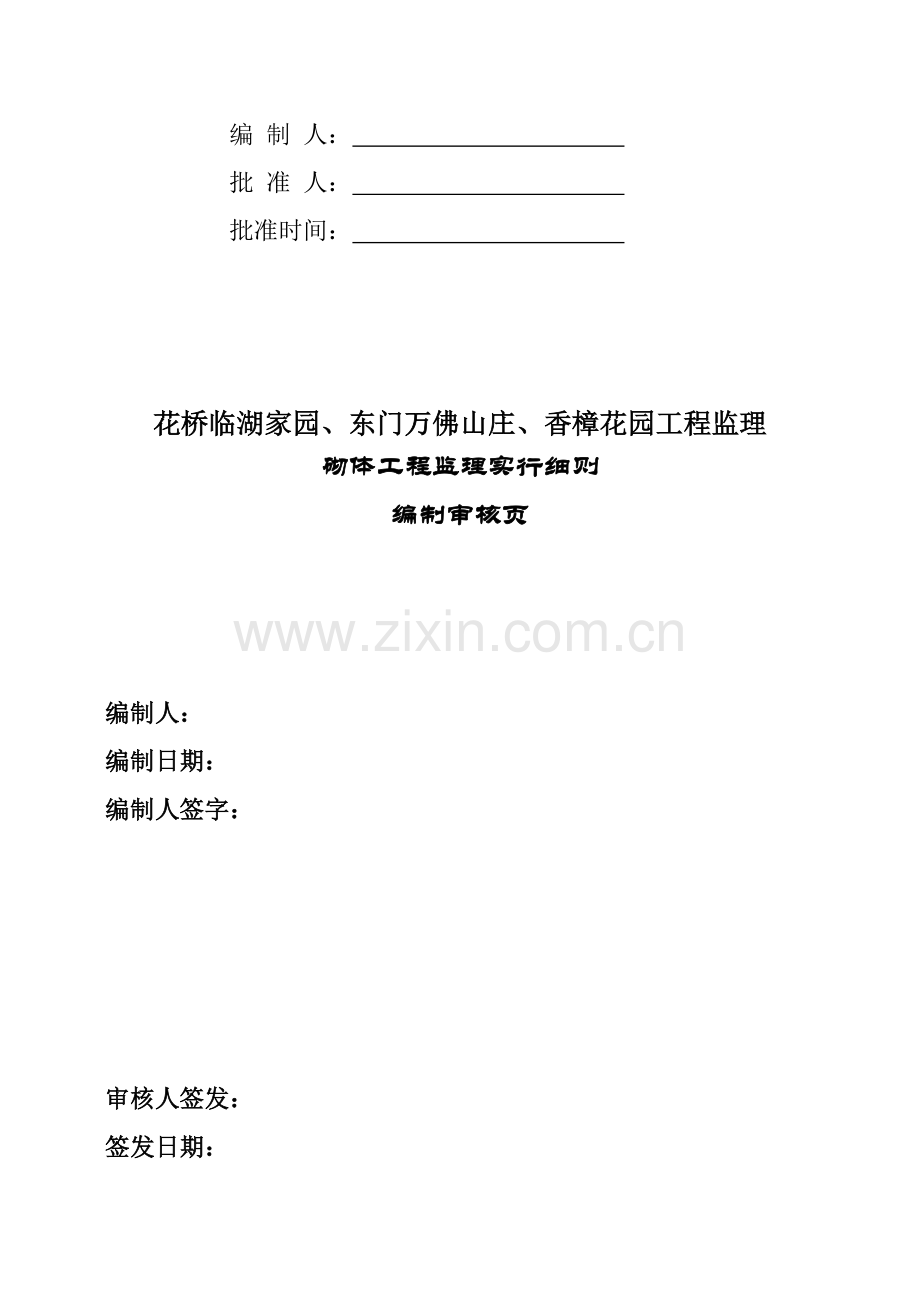

花桥临湖家园、东门万佛山庄、香樟花园工程监理砌体工程监理实施细则 编 制 人： 批 准 人： 批准时间： 花桥临湖家园、东门万佛山庄、香樟花园工程监理砌体工程监理实行细则编制审核页编制人：编制日期： 编制人签字：审核人签发：签发日期： 目 录1. 工程概况、特点与监理目的2. 监理工作依据和工程质量验收规定3. 监理工作流程4. 监理工作控制要点及目的值5. 监理工作方法和措施6. 监理旁站内容、方法和规定砌体工程监理实行细则1 工程概况花桥临湖家园新农村第一期工程共2幢，一幢为1+5+1层框架结构，建筑面积为4504.63平方米，另一幢为1+5层框架结构，建筑面积为4584.55平方米；东门万佛山庄新农村第一期工程共2幢，1+4层框架结构，建筑面积为5228.64平方米；花桥香樟花园1#-3#住宅楼，独立基础、6层（含架空层）建筑面积10707.06平方米。 花桥临湖家园：基础持力层均为层粉质粘土层，承载力特性值fak=250kpa，基底进入持力层不小于200mm。独立桩基保护层为40mm，基础梁和柱保护层厚度为30mm。基础的柱形与独基形心重合。基底标高超过-2.500的采用C15素砼垫至设计标高。抗震设防烈度为6度；耐火等级为二级。砌体填充墙体采用MU7.5煤矸石空心砖，M7.5混合砂浆砌筑，空心砖容量不大于11KN/M;0.000以下为M7.5水泥砂浆，0.000以上为M5混合砂浆。砖砌体须在底层室内低平标高下60处设防潮层，作法为1：2水泥沙浆厚度20。 东门万佛山庄：基础形式为柱下独立基础，基础持力层均为层粉质粘土层，承载力特性值fak=250kpa，基底进入持力层不小于200mm。独立桩基保护层为40mm，基础梁和柱保护层厚度为30mm。基础的柱形与独基形心重合。基底标高超过-1.500的采用C15素砼垫至设计标高。回填土须采用粘性土，最优含水率由击实实验拟定，压实系数大于等于0.94. 抗震设防烈度为6度，设计基本地震加速度为0.05g；耐火等级为二级，建筑场地为类。砌体填充墙体采用MU7.5煤矸石空心砖，M7.5混合砂浆砌筑，空心砖容量不大于11KN/M;0.000以下为M7.5水泥砂浆，0.000以上为M5混合砂浆。砖砌体须在底层室内低平标高下60处设防潮层，作法为1：2水泥沙浆厚度20。 花桥香樟花园：基础形式为柱下独立基础，基础持力层均为层粉质粘土层，承载力特性值fak=260kpa，基础的柱形与独基形心重合。基础持力层不在同一标高时，净高净宽比应控制在不大于一比二，回填土须采用粘性土，最优含水率由击实实验拟定，压实系数大于等于0.94. 抗震设防烈度为6度，设计基本地震加速度为0.05g；耐火等级为二级，建筑场地为类。墙体外墙采用200厚蒸压灰沙空心砖，内墙采用200厚蒸压灰沙空心砖所有砖墙与混凝土墙柱连接处均需予留钢筋拉结;0.000以下为M7.5水泥砂浆，0.000以上为M5混合砂浆。砖砌体须在底层室内低平标高下60处设防潮层，作法为1：2水泥沙浆厚度20。 建设单位： 芜湖县花桥镇人民政府设计单位： 芜湖县规划设计院监理单位： 浙江中林工程管理有限公司施工单位： 安徽敬亭建设发展有限公司 金光道集团经纬建筑工程有限公司 2 监理目的质量目的：保证工程质量达成合格标准；工期目的：按施工协议工期6个月；投资目的：按协议规定控制总投资计划。2 监理工作依据和质量验收的一般规定2.1 执行标准、法规2.2 质量验收的一般规定 本细则合用于主体分部和地基基础分部中砌体子分部工程质量监理。根据统一验收标准，对本子分部的分项工程应按楼层或伸缩缝划提成若干个检查批。3 监理工作流程3.1 砌体工程质量控制监理工作流程：审查开工条件砂浆用水泥、黄砂、石膏等验收和复验 施工单位弹平面位置线 监理复核不合格合格构造柱混凝土浇筑旁站监理砂浆质量跟踪控制，砌体拉结筋数量，位置检查，砌筑规范性检查监理工程师过程检查进场砌体验收和复验施工单位基层清理、浇水、找平砌体砌筑施工对构造柱钢筋、拉结筋进行隐蔽验收砌体分项质量验收涉及砌体预制构件、预埋件安装质量验收砌体子分部工程验收和评估3.2 监理进度控制工作流程如下：拟定工程总工期目的 施工单位在开工前提交施工组织设计及施工进度计划 申报 否监理工程师审核 可实行过程分阶段提交具体计划和变更计划 申报 否监理工程师审核责成施工单位采用措施 可实 施 否监理工程师对实际值与计划值的比较 可按计划执行3.3 监理投资控制工作流程如下：工程项目施工协议施工单位报月支付申请监理工程师复核确认计量部位确认计量项目合格拟定工程量总 监 审 核 不批准 批准总监签署月支付证书业 主 审 定业主签字支付施 工 单 位4 监理工作的控制要点及目的值4.1 砌体工程所用材料 砌体工程所用的材料应有产品的合格证书、产品性能检测报告，块材、水泥、钢筋、外加剂等尚应有材料重要性能的进场复验报告，严禁使用国家和地方明令淘汰的材料。4.2 砖砌体工程（1）砌体水平灰缝的砂浆饱满度不得小于80%。（2）砖砌体的位置及垂直度偏差应符合规范规定：（主控项目）轴线位移偏移允许偏差：10mm；层高垂直度允许偏差：5mm；全高（10m）垂直度允许偏差：20mm。（3）砖砌体的灰缝应横平竖直，厚薄均匀。水平灰缝厚度宜为10mm，但不应小于8mm，也不应大于12mm。（4）砖砌体的一般尺寸偏差应符合规范规定：基础顶面和楼面标高允许偏差：15mm；混水墙、柱表面平整度允许偏差：8mm；清水墙柱为5mm；门窗洞口高、宽允许偏差：5mm；外墙上下窗口偏移允许偏差：20mm；混水墙水平灰缝平整度允许偏差：10mm；清水墙为7mm；清水墙游丁走缝允许偏差：20mm。4.3 填充墙砌体工程（1）填充墙砌体的砂浆饱满度不得小于80%。（2）填充墙砌体的灰缝厚度和宽度应为812mm。（空心砖和轻骨料砼小型空心砌块），对蒸压加气砼砌块的水平灰缝厚度和竖向灰缝宽度分别宜为15mm和20mm。（3）填充墙砌体的一般尺寸偏差应符合规范规定：轴线位移偏移允许偏差：10mm；垂直度（H3m）允许偏差：5mm；当H3m时，10mm 表面平整度允许偏差：8mm；门窗洞口高、宽允许偏差：5mm；外墙上下窗口偏移允许偏差：20mm。4.4 砌体工程中构造柱（1）设立在砌体水平灰缝中钢筋的锚固长度不宜小于50d，且其水平或垂直弯折段的长度不宜小于20d和150mm；钢筋的搭接长度不应小于55d。（2）设立在砌体水平灰缝内的钢筋，应居中置于灰缝中。水平灰缝厚度应大于钢筋的直径4mm以上。砌体外露面砂浆保护层的厚度不应小于15mm。（3）构造柱位置及垂直度的允许偏差应符合规范规定：（主控项目）柱中心线位置允许偏差：10mm；柱层间错位允许偏差：8mm；柱层高垂直度允许偏差：10mm；全高（10m）垂直度允许偏差：20mm。5 监理工作的方法和措施5.1 监理质量控制工作方法（1）旁站监督在关键部位或关键工序施工过程中，如构造柱混凝土浇筑等，由监理人员在现场进行旁站监督。（2）见证由监理人员现场监督某工序全过程完毕情况的活动。（3）平行检查项目监理部运用一定的检查或检查手段,在施工单位自检的基础上，对重要的分项工程或对质量有怀疑的材料、结构受业主委托，按照一定的比例独立进行检查或检查的活动。（4）巡视监理人员对正在施工的部位或工序在现场进行的定期或不定期的监督活动。（5）指令文献监理工程师合用监理协议赋于指令控制权对施工提出书面的指示和规定。（6）支付控制手段质量监理以计量支付控制权为保障手段。（7）监理告知监理工程师运用口头或书面告知，对任何事项发出指示，并督促施工单位严格遵守和执行监理工程师的指示。 口头告知：对一般工程质量问题或工程事项，口头告知施工单位整改或执行,必要时用监理工程师告知单形式予以确认。 监理工作联系单：有经验的监理工程师提醒施工单位注意的事项，用监理工作联系单形式。 监理工程师告知单：监理工程师在巡视旁站等各种检查时发出的问题，用监理告知单书面告知施工单位，并规定施工单位整改后再报监理工程师复查。 工程暂停令：对施工单位违规施工，监理工程师预见到会发生重大隐患，应及时下达所有或局部工程暂停令（一般情况下宜事先与业主沟通）。5.2 监理质量控制措施施工阶段质量控制是工程项目全过程质量控制的关键环节，工程质量优劣很大限度上取决于施工阶段的控制。工程质量控制管理，事实上是监理组织参与施工的各施工单位按协议标准进行建设，并对形成质量的诸因素进行检测、核验，对差异提出调整，纠正措施的监督管理过程，这是监理的一项重要职责。根据施工阶段工程实体质量形成过程的时间阶段划分，施工阶段的质量控制可分为事前控制、事中控制、事后控制三个阶段。5.2.1 事前控制（1）审查施工单位资质及施工人员素质审查承担砌体结构工程的施工单位及人员资质与条件是否符合规定，经监理工程师审查认可后进场施工。（2）审查施工组织设计或施工方案规定施工单位在砌体结构工程施工项目开工前报送具体的施工组织设计或施工技术方案。监理工程师应着重审查：重要技术组织措施是否具有针对性、是否安全有效；施工程序是否合理；砌体施工质量控制等级、砌体材料、砌体排列规定、构造柱的设立部位和规定、管线插座布线等是否明确；施工组织设计或施工技术方案经监理审查批准后，应严格执行。（3）对工程所需原材料、半成品、构配件和永久性设备质量控制监理工程师应对施工单位在采购重要施工材料、设备、构配件前提供的样品和有关订货厂家等资料进行审核，在确认符合质量控制规定后书面通报业主，在征得业主批准后方可由总监理工程师签署工程材料构配件设备报审表。材料、设备到货后应及时复核出厂合格证、有关设备的技术参数资料，并对材料进行见证取样复试。 水泥进场时应按产品合格证、出厂检查报告对其品种、级别、出厂编号包装、出厂日期等进行检查，并应分批对其强度、安定性进行复验。复验检查数量按同一生产厂家、同一编号为一批。水泥的出厂编号按水泥厂年生产能力拟定。复验报告合格后才干用于工程。当在使用中对水泥质量有怀疑或水泥出厂超过三个月时（快硬硅酸盐水泥超过一个月），应进行复验，并按复验结果使用；不同品种的水泥不得混合使用。 砂浆用砂不得具有害杂质。砂浆用砂的含泥量不得超过5%。 配置水泥石灰砂浆时，不得采用脱水硬化的石灰膏；消石灰粉不得直接用于砌筑砂浆中。 拌制砂浆用水，水质应符合国家现行标准混凝土拌合用水标准JGJ63的规定。 砌筑砂浆应通过试配拟定配合比。当砌筑砂浆的组成材料有变更时，其配合比应重新拟定。凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻剂等，应经检查和试配符合规定后，方可使用。有机塑化剂应有砌体强度的型式检查报告。 砖进场时应对其产品合格证进行检查，并应按规定进行抽检复验。复验检查数量按同一生产厂家的同一强度等级或同一品种的烧结普通砖15万块、多孔砖5万块各为一验收批，抽检数量为1组。复验报告中砖的强度等级必须符合设计规定。砌筑砖砌体时，砖应提前12d 浇水湿润。 小型砌块进场时应对其产品合格证、产品性能检测报告进行检查，并按同一生产厂家、同一品种和规格的1万块小砌块至少抽检一组进行复验。其强度等级应符合设计规定。蒸压加气砼砌块和轻骨料混凝土小型空心砌块产品龄期应超过28d。混凝土小型空心砌块的运送、装卸过程中，严禁抛掷和倾倒。进场后应按品种、规格分别堆放整齐，堆置高度不宜超过2m，应防止雨淋。填充墙砌体砌筑前，应提前2d浇水湿润。蒸压加气混凝土砌块砌筑时，应向砌筑面适量浇水。 进入施工现场的小砌块在厂内的养护龄期不得少于28天，并必须持有同一厂家的出厂合格证（合格证上标明生产厂家名称、型号、规格、产品等级、强度等级、密度等级、批量和生产日期）以及上海市建材办颁发的建筑材料和建设机械产品准用证。小砌块标记、包装等应符合沪建材办（1999）037号文的有关规定。承重小砌块最小外壁厚30mm，最小肋厚25mm。 除框架填充内墙、住宅和其他民用建筑内隔墙、围墙可使用合格品等级小砌块外，其他工程部位均应采用不得低于一等品等级的小砌块。 7度设防时，多层砌体房屋不应超过七层，总高度不应超过21m，底框房屋不应超过六层和19m。 对0.00m以下的砌体，应采用不低于M10的水泥砂浆砌筑，0.00m以上砌体应采用水泥混合砂浆或专用砂浆砌筑；对于承重砌体结构，墙体砌块的强度等级不低于MU7.5，其中六层及以上房屋的底层墙体砌块强度等级不低于MU10；对于框架填充墙或其他自承重墙体的砌块和砌筑砂浆，强度等级不低于MU5.0和M5，其中外墙不低于MU7.5和M7.5。 钢筋进场时，应检查产品合格证、出厂检查报告，并应按规定抽取试件作力学性能检查，其质量必须符合有关标准的规定。钢筋安装时，钢筋的品种、规格和数量应符合设计规定。 构造柱、组合砌体构件的混凝土或砂浆的强度等级应符合设计规定。各类构件每一检查批砌体至少应做一组试块。（4）施工机械、设备的质量控制对工程质量有重大影响的施工机械、设备，应审查其设备的选型是否恰当；审查提供的技术性能的报告中所表白的机械性能是否满足质量规定和适合现场条件；凡不符合质量规定的不能使用。（5）严格审核分包单位的资质未经监理审查认可和经查不能保证施工质量的分包单位，不得进场施工；督促、检查各分包单位建立质量保证体系。5.2.2 事中控制（1）一般规定 监理应规定施工单位严格按照批准的的砌体结构工程施工组织设计（方案）组织施工。在施工过程中,当施工单位对已批准的施工组织设计进行调整、补充或变动时，应重新进行报审，经监理工程师审核批准后，再交施工单位执行。 监理应按质量计划目的规定，督促施工单位加强施工工艺管理，认真执行工艺标准和操作规程，以提高项目质量稳定性；加强工序控制，对隐蔽工程实行验收签证制，对关键部位构造柱砼浇筑进行旁站监理，中间检查和技术复核，防止质量隐患。检查施工单位是否严格按照现行国家施工规范和设计图纸规定进行施工。监理工程师应经常进一步现场检查施工质量，如发现有不按照规范和设计规定施工而影响工程质量时，应及时向施工单位负责人提出口头或书面整改告知，规定施工单位整改，并检查整改结果。 监理在接到隐蔽工程报验单后应及时派监理工程师做好验收工作（但应事先保证施工单位在提交隐蔽工程验收单前已认真做好自检工作）。在验收过程中如发现施工质量不符合设计规定，应以整改告知书的形式告知施工单位，待其整改后重新进行验收隐蔽工程，并经监理工程师签认隐蔽工程申请表。未经验收合格，施工单位严禁进行下一道工序施工。 组织现场质量协调会。及时分析、通报工程质量状况，并协调解决有关单位间对施工质量有交叉影响界面问题，明确各自的职责，使项目建设的整体质量达成规范、设计和协议规定的质量规定。 做好有关监理资料的原始记录整理工作，并对监理工作音像资料加强收集和管理，保证音像资料的对的性、完整性和说明性。本工程音像资料以照片为主，所反映的具体部位有：（1）设立监理旁站点的部位；（2）隐蔽工程验收；（3）新工艺、新技术、新材料、新设备的实验、首件样板以及重要施工过程；（4）施工过程中出现的严重质量问题及质量事故解决过程；（5）每周或每月的施工进度。音像资料的数量规定：对以上所规定的具体部位规定每出现一次，不少于1张，可根据实际需要增长。 砌体施工质量控制等级应控制在B级，控制内容为现场质量管理、砂浆和砼强度、砂浆拌合方式、砌筑工人等四个方面。 在墙上留置临时施工洞口，其侧边离交接处墙面不应小于500mm，洞口净宽度不应超过1m。临时施工洞口应做好补砌。 本工程不得在下列墙体或部位设立脚手眼：120mm厚墙；过梁上与过梁成600角的三角形范围及过梁净跨度1/2的高度范围内；宽度小于1m的窗间墙；砌体门窗洞口两侧200mm和转角处450mm范围内；梁或梁垫下及其左右500mm范围内。施工脚手眼补砌时，灰缝应填满砂浆，不得用干砖填塞。 设计规定的洞口、管道、沟槽应于砌筑时对的留出或预埋，未经设计批准，不得打凿墙体和在墙体上开凿水平沟槽。宽度超过300mm的洞口上部，应设立过梁。 搁置预制梁的砌体顶面应找平，安装时应采用1:2.5的水泥砂浆座浆。（2）砌筑砂浆控制 施工中当采用水泥砂浆代替水泥混合砂浆时，应请设计重新拟定砂浆强度等级。 砂浆现场拌制时，各组成材料应采用重量计量。砌筑砂浆应采用机械拌制，自投料完算起，拌制时间不得小于2min。当掺用外加剂砂浆不得少于3min，掺用有机塑化剂的砂浆应为35min。 砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分别在3h和4h内使用完毕；当施工期间最高气温超过30时，应在2h和3h内使用完毕。 砌筑砂浆试块强度必须符合合格标准规定。抽检数量为每一检查批且不超过250m3砌体的各种类型及强度等级的砌筑砂浆，每台搅拌机应至少抽检一次。砂浆试块应在砂浆搅拌机出料口随机取样制作。冬期施工砂浆试块的留置，除应按常规规定规定外，尚应增留1组与砌体同条件养护的试块，测试检查28d强度。（3）砖砌体工程事中控制 砌砖工程当采用铺浆法砌筑时，铺浆长度不得超过750mm；施工期间气温超过30时，铺浆长度不得超过500mm。 竖向灰缝不得出现透明逢、瞎缝和假缝。 砖砌体施工临时间断处补砌时，必须将接槎处表面清理干净，浇水湿润，并填实砂浆，保持灰缝平直。 砖砌体的转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工。对不能同时砌筑而又必须留置的临时间断处应砌成斜槎，斜槎水平投影长度不应小于高度的2/3。临时间断处当不能留斜槎时，除转角处外，可留直槎，但直槎必须做成凸槎。留直槎处应加设拉结钢筋，拉结钢筋的数量为每120mm墙厚放置16拉结钢筋（120mm厚墙放置26拉结钢筋），间距沿墙高不应超过500mm，竖向间距偏差不超过100mm；埋入长度从留槎处算起每边均不应小于1000mm；末端应有900弯钩。 砖砌体组砌方法应对的，上、下错缝，内外搭砌，上下皮砖搭砌长度不得小于25mm。混水墙中长度小于或等于300mm的通缝每间不超过3处，且不得位于同一面墙体上（4）填充墙砌体工程事中控制 用轻骨料砼小型空心砌块或蒸压加气砼砌块砌筑墙体时，墙底部应砌烧结普通砖和多孔砖，或普通砼小型空心砌块或现浇砼坎台等，其高度不宜小于200mm。 轻骨料混凝土小型空心砌块和蒸压加气砼砌块不应与其他块材混砌。但由于构造需要，在顶、底部及细部采用其他块材，不属混砌。 填充墙砌体留置的拉结钢筋的位置应与块体皮数相符合。拉结钢筋应置于灰缝中，埋置长度应符合设计规定，竖向位置偏移不应超过一皮高度。 填充墙砌筑时应错缝搭砌，轻骨料混凝土小型空心砌块搭砌长度不应小于90mm，蒸压加气砼砌块搭砌长度，不应小于砌块长度的1/3；竖向通缝不应大于2皮。 填充墙砌至接近梁、板底时，应留一定空隙，待填充墙砌筑完并应至少间隔7d后，再将其补砌挤紧，补砌角度宜为600。 封底多排孔砌块砌筑时应“反砌”（即封底面朝上），水平灰缝满铺，用木锤敲击定位、调整，竖向灰缝应插捣密实。 封底多排孔砌块砌筑填充墙的设计与构造规定如下：(1)住宅屋面宜做坡屋面。屋面应采用外保温措施，屋面传热系数应符合K1.0W/（m2K）。(2)顶部二层填充墙的封底多排孔砌块强度等级不宜小于MU7.5，封底多排孔砌块的砌筑砂浆强度等级不应小于Mb7.5，其余各层的封底多排孔砌块强度等级不应小于MU5.0，砌筑砂浆的强度等级不应小于Mb5.0。砌体的自重为16.5Kn/m3（已涉及砂浆、构造柱、实心混凝土砌块、墙梁等，但不涉及墙面粉刷层）。(3)填充墙和钢筋混凝土墙、柱连接处200mm宽的范围内，应采用实心混凝土砌块砌筑，并与封底多排孔砌块咬合。柱内应预留26钢筋与填充墙拉结，拉结筋竖向间距为400mm，钢筋伸入墙内长度不小于1000mm，并置于封底多排孔砌块座浆面的灰缝内。(4)顶部二层的填充墙体应沿墙高每400mm处（其余各层沿墙高每800mm处），在水平灰缝内设立通长26带肋钢筋点焊网片，横向短筋为4200。(5)墙面粉刷前，填充墙与钢筋混凝土构件内、外周边的接缝处，应固定设立宽度不小于每侧200mm的镀锌钢丝网片，或采用其它有效的防裂措施。(6)顶层和底层的外墙窗台下，应设立现浇钢筋混凝土通长窗台梁。窗台梁的高度宜为砌块高度的模数。纵筋不应小于410，箍筋不应小于6200。具体工程中窗台梁的断面尺寸及配筋应由计算拟定。窗台梁标高处钢筋混凝土墙、柱，应预留与窗合梁纵筋同直径的连接钢筋，可采用受拉搭接或焊接等连接方式。(7)填充墙高度大于4m时，应在墙高的中部设立通长现浇钢筋混凝土墙梁。墙梁高度宜为砌块高度的模数，配筋不应小于410，箍筋不应小于6200，并和钢筋混凝土墙柱同直径预留钢筋连接，连接方式可采用受拉搭接或焊接等。(8)构造柱的布置应符合下列规定：（a）填充墙墙长大于等于4m时应设立构造柱，当窗间墙长度小于1.0m或悬墙时，均应采用整体性加强措施。（b）构造柱的截面不应小于190mml90mm，纵筋不应小于412，箍筋不应小于6200，混凝土强度不应小于C20。（c）构造柱上下端应与各楼层梁板或基础整体连接。（d）带构造柱的填充墙应采用先砌墙后浇注的施工顺序，并设立马牙槎，沿墙高每400mm设26拉结筋，每边伸入墙内不宜小于1m。(9)在施工安装、使用过程中，未经设计单位批准，不得在墙土随意凿槽打洞。如经许可，凿槽打洞部位应及时用C20细石混凝土或Mbl0砂浆所有填实。当设立吊挂螺栓时，螺栓至少应与封底多排孔砌块的一侧外壁和一根内纵肋锚固。(10)填充墙的外墙面装饰当采用石材、金属或附设其它重质装饰面料和玻璃幕墙时，须另行设计。（5）构造柱工程事中控制 构造柱浇筑砼前，必须将砌体留槎部位和模板浇水湿润，将模板内的落地灰、砖渣和其他杂物清理干净，并在结合面处注入适量与构造柱砼相同的去石水泥砂浆。振捣时，应避免触碰墙体，严禁通过墙体传震。 构造柱与墙体的连接处应砌成马牙槎，马牙槎应先退后进，预留的拉结筋应位置对的，施工中不得任意弯折。钢筋竖向移位不应超过100mm，每一马牙槎沿高度方向尺寸不应超过300mm。钢筋竖向位移和马牙槎尺寸偏差每一构造柱不应超过2处。 组合砖砌体构件，竖向受力钢筋保护层应符合设计规定，距砖砌体表面距离不应小于5mm；拉结筋两端应设弯钩，拉结筋及箍筋的位置应对的。（6）砼小型空心砌块砌体工程事中控制 墙体施工前必须按设计图房屋的轴线编绘小砌块平、立面排列图。 严禁使用断裂的砌块，砌块砌筑应反砌。单排孔小砌块上下皮砌块应对孔、错缝搭接砌筑，灰缝应饱满，砌筑时，墙面必须用原浆作随砌随勾缝解决，缺灰处应补浆压平、压实，并作出凹缝，凹进墙面2mm，水平灰缝的厚度和垂直灰缝的宽度应控制在812mm，当垂直灰缝大于20mm时，一般可采用C20细石混凝土灌缝，个别情况下无法对孔砌筑时，可错孔砌筑，但其搭接长度不应小于90mm，当小于90mm时，应在水平灰缝中设4点焊网片，网片长度不小于800mm。但无论何种情况，竖向通缝不得超过两皮小砌块。双排孔小砌块应错缝搭砌，搭接长度不应小于90mm。 严禁在小砌块墙体内混砌粘土砖或其他墙体材料，隔墙和填充墙顶面和上部结构接触处应用一皮实心混凝土砌块楔实，但房屋顶层内隔墙顶应离该处屋面板板底15mm，缝内用13石灰砂浆或弹性腻子嵌塞；严禁使用断裂小砌块或壁肋中有竖向裂缝的小砌块砌筑承重墙体；严禁使用外表白显受潮的小砌块进行砌筑，阴雨季节应采用防雨措施。 不得在已砌筑墙上打洞凿槽；严禁在小砌块墙体中预留水平沟槽；水、电、煤气管道、箱盒、门窗均应在墙体砌筑时预留或预埋，一般可采用专用留槽砌块；门窗预埋铁件、预埋木砖、管道卫生洁具支架预埋件以及开关、插座预埋处，周边应采用C20混凝土灌实。 严禁在砌筑的墙体上留设对砌块墙体的整体强度有影响的脚手眼。施工时设立的临时施工洞口，其侧边离交接处的墙面距离不应小于600mm，并沿洞高的两侧每600mm各设 4点焊网片，同时在洞顶设钢筋混凝土过梁。 墙体的临时间断处应设在门窗洞口边并砌成斜槎，严禁留直槎；斜槎长度应等于或大于斜槎高度。190mm或240mm厚的小砌块内外墙和纵横墙必须同时砌筑并互相交错搭接。 为防止顶层墙体开裂，应在顶层窗台下设立钢筋混凝土窗台梁，顶层纵横墙应每隔400mm高度加设通长4点焊钢筋网片。 7度设防时，六层小砌块房屋应在外墙四周、楼梯间四周和各内外墙交接处设立芯柱，其中外墙四角灌实5个孔，楼梯间四角内外墙交接处灌实4个孔，内墙交接处灌实35个孔；顶层各内外墙门、窗洞两侧宜加插筋芯柱，灌实1个孔。顶层所有横墙和端开间内纵横每隔23个孔洞，设双孔插筋芯柱。 芯柱应符合下列构造规定：(a) 芯柱截面不应小于120mm120mm，混凝土强度不应低于C20。(b) 芯柱每孔内插竖筋不小于112，上下与圈梁锚固，锚固长度大于500mm，上下楼层钢筋上部绑扎搭接，搭接长度不小于40d，并不小于50mm。(c) 芯柱应沿房屋全高贯通，并与各层圈梁浇注成整体，若采用预制楼板时，在芯柱位置处的每层楼板应留缺口或浇一条现浇板带，以保证芯柱贯通。(d) 在楼面或圈梁面砌筑第一皮小砌块的，应用开口砌块砌出清扫孔，芯柱混凝土必须待墙体砌筑砂浆强度等级大于1MPa时方可浇灌，应连续浇灌至离芯柱最上一皮小砌块顶面50mm止，不得留施工缝。(e) 芯柱混凝土的实际灌入量严禁小于计算需要量。 钢筋混凝土芯柱与墙体相接处，应沿柱高每隔600mm在水平灰缝内设立4点焊网片，网片伸入墙内不得小于1000mm；对框架填充墙，应沿柱高每隔400mm预留26钢筋与填充墙拉结，钢筋伸入墙内的长度不小于1000mm，且每层至少二道钢筋通长拉结，当为二级框架时，沿墙高用2 6，每隔400mm所有接通。单排孔混凝土小型空心砌块拉结筋应按放在专用留槽砌块中，用C20细石混凝土灌实。圈梁高度不应小于190mm，混凝土强度不低于C20，圈梁下一皮小砌块必须采用有效封底措施；山墙及横墙圈梁的钢筋应弯入纵向圈梁内，弯入长度满足35d和50mm。小砌块墙体与构造柱连接处应砌成马牙槎。从每层柱脚开始先退后进，形成200mm200mm的凹凸槎口。柱墙间用2 6拉结筋拉结，间距400mm，每边伸入墙内长应为1000mm。填充墙施工还应符合下列规定：(a) 填充墙厚度不得小于190mm，90mm厚的填充墙用于厨房、卫生间隔断。(b) 填充外墙第一皮小砌块孔洞必须用C20混凝土填实或丁砌3皮C20实心混凝土块。填充墙与钢筋混凝土柱、梁接触处的灰缝在砌筑时必须饱满填实并补浆勾缝，压实后呈凹缝。粉刷前，在接缝的正反面均应钉设钢丝直径为0.5，菱形网孔边长20mm的钢丝网，网宽为缝两侧各100mm。墙体下列部位，应用混凝土灌实砌块孔洞：(c) 当设计标高0.00以下墙体用小砌块砌筑时，小砌块孔洞应所有用不低于C15的混凝土灌实；(d) 楼板支承处如无圈梁时，板下应砌一皮C20混凝土实心砌块或用不低于C20混凝土填实一皮砌块；(e) 主次梁和悬臂梁板支承处应设立混凝土垫板、实心砌块或用C20混凝土进行局部填实，填实范围应符合设计规定。预制钢筋混凝土楼板与屋面板在墙上或梁上的搁置长度不应小于80mm；雨蓬梁宜与圈梁连结，否则应在门口两侧各加一个插筋芯柱，与上下圈梁锚固。屋顶女儿墙应采用现浇钢筋混凝土，如采用钢筋混凝土斜屋面时，应在屋面板外侧设立保温隔热层。采用钢筋混凝土平屋面应同时设立隔热层和保温层，还应设立分隔缝，屋面的表面或架空层表面应做成白色或银白色。5.2.3 事后控制（1）按规定的质量验收标准和方法，对完毕的砌体结构子分部工程进行验收。（2）验收时施工单位应提交下列文献和记录：施工执行的技术标准；原材料的合格证书、产品性能检测报告；砼及砂浆配合比告知单；砼及砂浆试件抗压强度实验报告；砌体施工记录；各检查批的主控项目、一般项目验收记录；施工质量控制资料；重大技术问题的解决或修改设计的技术文献；其他必要的文献和记录。（3）验收合格应符合下列规定： 有关分项工程施工质量验收合格； 完整的质量控制资料； 观感质量验收合格。（4）当砌体结构施工质量不符合规定期，应按下列规定进行解决： 经返工、返修或更换构件、部件的检查批，应重新进行验收； 经有资质的检测单位检测鉴定达成设计规定的检查批，应予以验收； 经有资质的检测单位检测鉴定达不到设计规定，但经原设计单位核算并确认仍可满足结构安全和使用功能的检查批，可予以验收； 经返修或加固解决可以满足结构安全使用规定的分项工程，可根据技术解决方案和协商文献进行验收。（5）对有裂缝的砌体应按下列情况进行验收： 对有也许影响结构安全性的砌体裂缝，应由有资质的检测单位检测鉴定，需返修或加固解决的，待返修或加固满足使用规定后进行二次验收； 对不影响结构安全性的砌体裂缝，应予以验收，对明显影响使用功能和观感质量的裂缝，应进行解决。6 监理旁站内容、方法和规定6.1 监理旁站项目对构造柱、芯柱、圈梁砼浇筑以及墙体底部空心砌块内部灌实等项目应进行旁站。6.2 旁站内容和规定见砼结构工程监理实行细则
