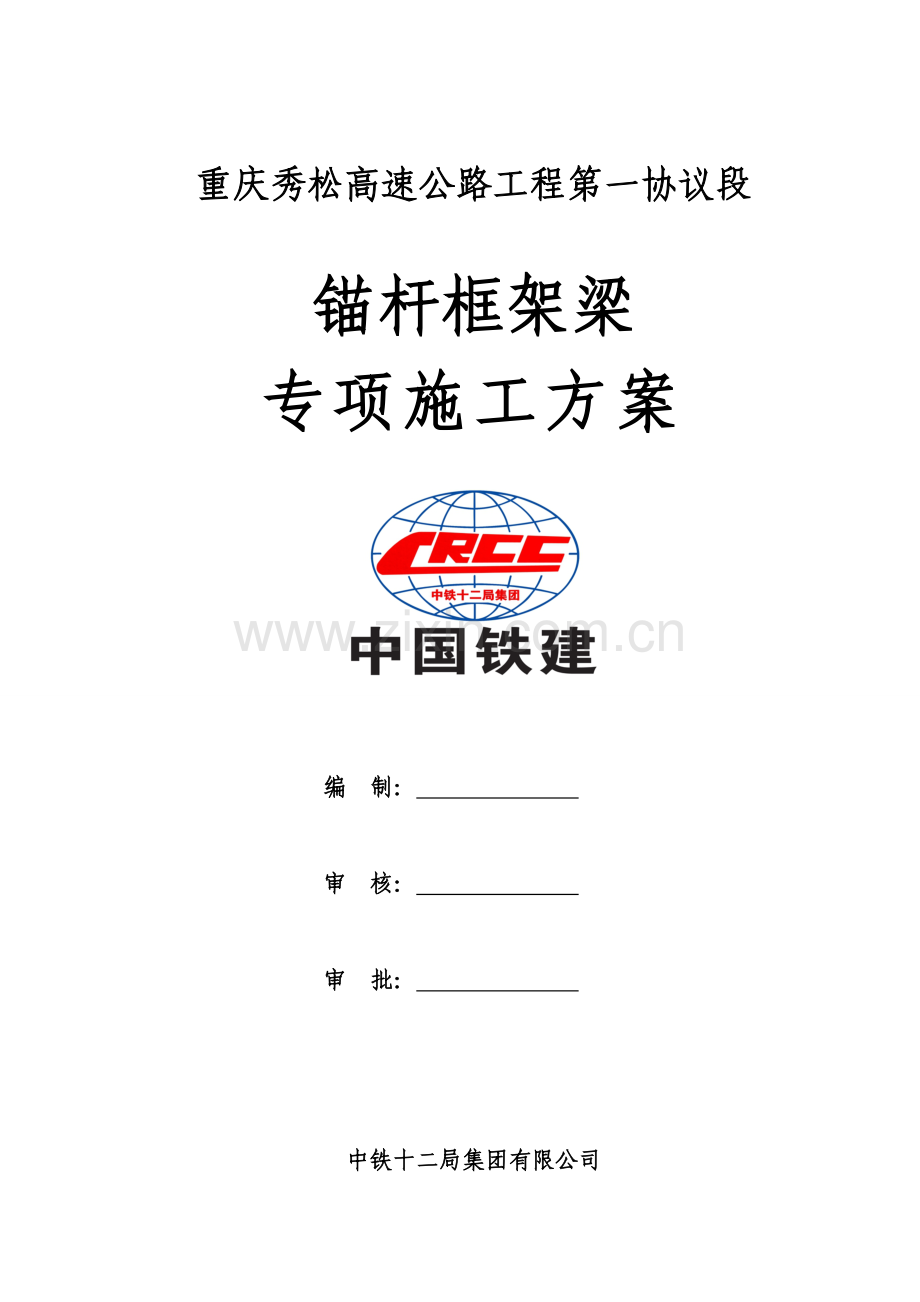

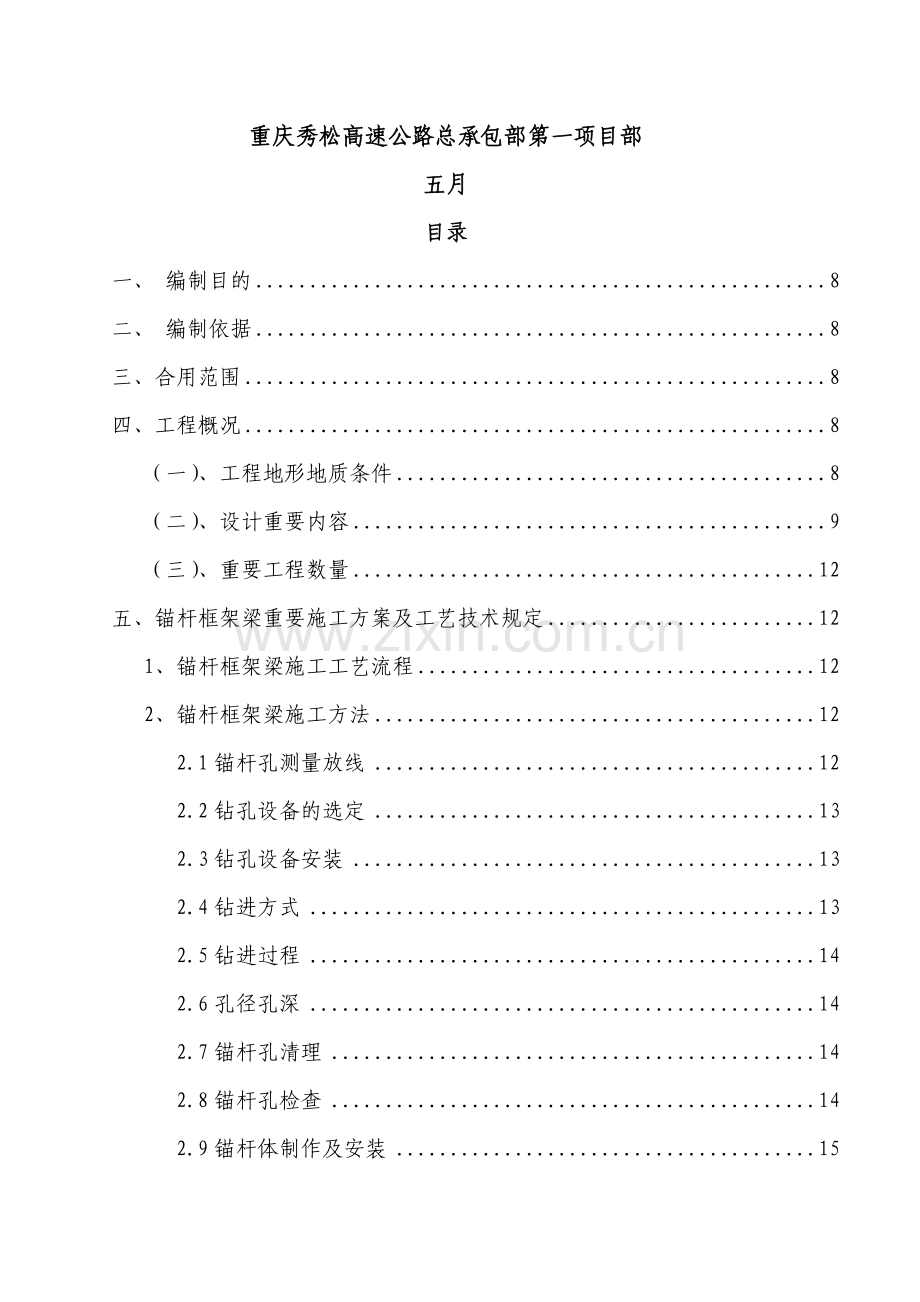

1、重庆秀松高速公路工程第一协议段锚杆框架梁专项施工方案编 制: 审 核: 审 批: 中铁十二局集团有限公司重庆秀松高速公路总承包部第一项目部五月目录一、 编制目的8二、 编制依据8三、合用范围8四、工程概况8(一)、工程地形地质条件8(二)、设计重要内容9(三)、重要工程数量12五、锚杆框架梁重要施工方案及工艺技术规定121、锚杆框架梁施工工艺流程122、锚杆框架梁施工方法122.1锚杆孔测量放线122.2钻孔设备的选定132.3钻孔设备安装132.4钻进方式132.5钻进过程142.6孔径孔深142.7锚杆孔清理142.8锚杆孔检查142.9锚杆体制作及安装152.10锚固注浆152.11框架
2、制作163.框架梁施工工艺及技术要点163.1框架梁施工工艺流程163.2施工准备163.3测量放样173.4基础开挖173.5钢筋绑扎173.6模板制安173.7混凝土浇筑183.8修整边坡183.9回填种植土植草18六、质量管理与措施191、质量控制与质量管理191.1质量等级目的191.2质量控制措施201.3质量管理措施201.4质量管理措施212、质量保证体系233、保证工程质量的组织、技术措施233.1组织管理措施233.2技术保证措施263.3计量保证措施294、关键部位和特殊过程质量控制措施295、雨季施工措施305.1雨季施工准备305.2雨季砼浇筑施工315.3雨季施工中对
3、机械设备的有关控制措施31七、安全管理体系与措施321、安全控制措施321.1安全管理机构及保证体系321.2安全管理制度321.3安全保证体系332、安全施工技术措施342.1边坡整理安全清理342.2安全用电352.3安全防护353、安全文明施工组织保证措施353.1组织管理措施353.2文明施工技术措施36八、环境保护管理体系与措施381、防尘、防噪及减少对行车行人的干扰方案382、防尘、防噪及减少对行车行人的具体措施383、粉尘控制39九、工程进度计划与措施391、工期控制392、工期实现的保证措施403、组织保障措施414、机械保障措施425资金保障措施426协调会制度427劳动力组
4、织保障438、协调配合措施43十、资源配备计划441、机械配备计划442、重要实验、质检、测量仪器设备453、劳动力安排464、材料供应计划46新区主干道项目第七标段(8+000K11+614)高边坡防护锚杆框架梁施工专项方案一、 编制目的 明确高边坡锚杆框架梁防护工程、施工工艺、操作要点和相应的工艺标准,指导、规范路基防护工程施工。二、 编制依据1、 巴中市新区主干道项目施工图2、 公路桥涵施工规范(JTJ041-2023)3、 公路工程质量检查评估标准(JTJF80/1-2023)4、 城乡道路工程施工与质量验收规范(CJJ1-2023)5、 巴中市新区主干道工程第六标段指导性施工组织设计
5、6、 中交集团内部协作施工招标技术规范7、 施工现场调查资料8、 现行市政、公路工程施工材料机具设备等定额。9、 国家、交通部、四川省巴中市有关安全、环境保护、水土保持等方面的 法律、法规、规定。三、合用范围 合用于新区主干道项目第七标段高边坡锚杆框架梁防护工程。四、工程概况(一)、工程地形地质条件 K8+188.6K8+468段最大挖除厚度约60m,揭露地层重要为砂岩、泥岩。顶部砂岩岩层倾角进水平,节理较发育,优势节理28188,1858729085,2017828577,17979整体性一般,强度较高,抗风化能力较强,施工时也许有碎石崩落,注意防护,但不影响开挖施工。下伏微风化泥岩,厚度约
6、10m,强度较高,抗风化能力差。底部为微风化砂岩。该段里程K8+330处有一处小型滑坡,后缘裂隙错落0.30.8m,拉裂缝宽度约0.5m,变形明显,滑坡规模30453 m3人工扰动情况下也许发生滑动。该段整体工程地质条件较好,属较稳定场地,较适宜路堑建设。(二)、设计重要内容1、设计内容K8+300路堑最大挖除厚度约60m,最大挖深处设平台6道,高度分别为8、10米,坡比为1:0.5;1:0.75;1:1;1:1.25。平台宽度2米,路堑高边坡锚杆框架梁间距3mX3m,尺寸0.4mX0.3m,C25砼,锚杆HRB335钢筋25螺纹钢长度9m(12m、15m)、客土喷播植草、挂三维网喷播植草。
7、2、重要节点大样图(三)、重要工程数量重要工程数量表五、锚杆框架梁重要施工方案及工艺技术规定1、锚杆框架梁施工工艺流程 拟定孔位钻机就位调整角度钻孔清孔安装锚杆注浆制作框架梁。2、锚杆框架梁施工方法2.1锚杆孔测量放线按设计里面图规定在锚杆施工范围内,起止点用仪器设定固定桩,中间视条件加密,并保证在施工阶段不得损坏,其他位置以固定桩为准钢卷尺丈量,全段统一放样,孔位误差不得超过+50mm,测定的孔位点,埋设半永久性标志,严禁边施工边放样。竖梁的具体长度可以根据实际边坡高度拟定,但锚杆的位置须按等分破面的长度进行放样期间可适当调整,如遇既有刷坡面不平顺或特殊困难场地时需经设计、监理单位认可,在保
8、证坡体稳定和结构安全的前提下,适当放宽定位精度或调整锚孔定位。2.2钻孔设备的选定钻孔机具的选择,根据锚固地层的类别、锚杆孔径、锚杆深度及施工场地条件等来选择钻孔设备。岩层中采用MG-50锚杆钻机钻孔成孔;在岩层破碎和松软饱水等易于塌缩孔、卡钻、埋钻地层中采用跟管钻进技术。2.3钻孔设备安装2.3.1运用48钢管脚手架杆搭设操作平台,检测脚手架,应满足相应承载力和稳固条件。2.3.2平台用锚杆与坡面固定,钻机用三角支架提高到平台上(也可通过小型起吊设备经S202省道吊下平台)。2.3.3根据坡面测放孔位,准确固定安装钻机,并严格进行机位调整,保证锚杆孔开钻就位纵横误差不超过+50mm,高程误差
9、不超过+100mm,钻孔倾角符合设计规定,倾角误差允许+1度,方位允许误差+2度,锚杆与水平面夹角15度。2.3.4钻机规定水平、稳固,施钻过程中应随时检查。2.4钻进方式钻孔规定干钻,严禁采用水钻,以保证锚杆施工不至于恶化边坡岩体的工程地质条件保证孔壁的粘接性能。钻孔速度根据使用钻机性能和锚固地层严格控制,防止钻孔扭曲和变径;导致下锚困难或其他以外事故。2.5钻进过程钻进过程中对每个孔的地质变化,钻进状态(钻压、钻速)及一些特殊情况作好施工现场记录。如遇踏孔缩孔等不良钻进现象时,须立即停钻及时进行固壁灌浆解决(灌浆压力不小于0.4MPa),待水泥砂浆初凝后,重新扫孔钻进。2.6孔径孔深 锚孔
10、直径90mm,孔口偏差+50mm,孔深允许偏差+200mm。为保证锚杆空直径,规定实际钻头直径不得小于设计孔径。为保证钻孔深度,规定实际钻孔深度大于设计深度200mm以上。2.7锚杆孔清理 钻进达成设计深度后,不能立即停钻,规定稳钻1-2分钟,防止孔底尖灭,不能达成设计孔径。钻孔孔壁不能有沉渣及水体粘滞,必须清理干净,在钻孔清理完后,使用高压空气(风压在0.2-0.4Mpa)将孔内岩粉及水体清除出孔外,以免减少水泥砂浆同岩体土层的粘接强度,除相对坚硬完整岩体锚固外,不得采用高压水枪冲洗,若遇锚孔有承压水流出,待水压水量变小后方可下按锚筋及注浆,必要时在周边适当部位设立排水孔解决。2.8锚杆孔检
11、查 锚杆孔钻孔结束后,须经现场监理检查合格后,方可进行下道工序。孔径孔深查一般采用设计孔径、钻头和标准钻杆在现场监理旁站的条件下验孔,规定验孔过程中的钻头平顺推动,不产生冲击和抖动,钻具验送长度满足设计锚杆孔深度,退钻规定顺畅,用高压吹验不存明显飞溅尘渣及水体现象。同时规定复查锚孔孔位、斜度和方位,全度锚孔施工分项工作合格后,即可认为锚孔钻造检合格。2.9锚杆体制作及安装锚杆杆体采用25螺纹钢筋,沿锚杆轴线方向每隔3.0m设立一组钢筋定位器,保证锚杆的保护厚度不低于50mm。锚筋尾端防腐采用刷漆、涂油等防腐措施解决锚杆端头应与框架梁钢筋焊接,如与框架钢筋、箍筋相干扰,可局部调整钢筋、箍筋地间距
12、,竖、横主筋交叉点必须绑扎牢固。安装前,要保证每根钢筋顺直,除锈、除油污,安装锚杆体前再次认真核对锚孔编号,确认无误后再用高压风吹孔,人工缓慢将锚杆体放入孔内,用钢尺量测孔外露出的锚杆长度,计算孔内锚杆长度(误差控制在+50mm范围内),保证锚固长度。制作完整的锚杆经监理工程师检查确认后,应及时存放在通风、干燥之处,严禁日晒雨淋。锚杆在运送过程中,应防止钢筋弯折、定位器的松动。2.10锚固注浆 常压注浆作业从孔底开始,实际注浆量一般要大于理论的注浆量,或以孔口不再排气且孔口浆液溢出浓浆作为注浆结果的标准。如一次注不满或注浆后产生沉降,要补充注浆,直至注满为止。注浆压力为不小于0.4Mpa,注浆
13、量不得少于计算量,压力注浆时充盈系数为1.11.3。注浆材料宜选水灰比0.450.5、灰砂比为1:1的M30水泥砂浆。注浆压力、注浆数量和注浆时间根据锚固体的体积及锚固地层情况拟定。注浆结束后,将注浆浆管、注浆枪和注浆套管清洗干净,同时做好注浆记录。2.11框架制作框架采用C20砼浇筑,框架嵌入坡面20cm,用人工开挖,石质地段使用风镐开凿,超挖部分采用C20砼调整至设计坡面。横梁、竖梁基础先采用5cm水泥砂浆调平,再进行钢筋制作安装,钢筋接头需错开,同一截面钢筋接头数不得超过钢筋总根数的1/2,且有焊接头的截面之间的距离不得小于1m。因锚杆无预应力,锚杆尾部不需外露、不需加工丝口、不用螺帽和
14、砼锚头封块,只需将锚杆尾部与竖梁钢筋相焊接成一整体,若锚杆与箍筋相干扰可局部调整箍筋的间距。模板采用木模板,用短锚杆固定在坡面上,砼浇注时,特别在锚孔周边,钢筋密集,一定要仔细振捣,保证质量。框架分片施工,横梁每1015m设一道伸缩缝,缝宽2cm,以沥青麻絮填塞。注意:要在每个框格中心设1根1.5m长的的8带钩钢筋挂网,其用30mm风钻成孔,并灌入M30水泥砂浆锚固;框架竖梁、横梁的终点及伸缩缝处,主筋弯起10cm;施工前先做锚杆抗拔实验,锚杆抗拔力不小于设计规定。3.框架梁施工工艺及技术要点3.1框架梁施工工艺流程 施工准备测量放样基础开挖钢筋绑扎立模板砼浇筑修整边坡回填种植土并挂网3.2施
15、工准备 施工现场三通一平工作要完毕,进入工作面等施工辅道已经修建完毕;各钢筋、砂石材料已经试检抽检合格;各施工机具已进场并满足施工生产规定;各作业人员已进场并进行技术交底培训;根据工程需要及工程划分,技术人员、管理人员及其别人员均已到位。3.3测量放样 各开挖后断面的复测工作已经完毕,开挖坡体在人工修整其坡比等达成规定,然后测放出框架纵坡梁、横梁位置及施作起始范围。3.4基础开挖 尽量修整好边坡,凸出地方要削平,按后按框架竖梁、横梁尺寸及模板厚度精确挖出单根梁肋轮廊。其中最下一级边坡平台有网格坡脚基础,测量放线后经监理验收后可开挖。3.5钢筋绑扎(1)先施工竖梁,并于节点处预留横梁钢筋,竖梁形
16、成后,再施工横梁。(2)在施工安顿框架钢筋之前,在清除框架基础底浮喳,保证基础密实,并在底部铺一层1:3水泥砂浆垫层。(3)在坡面上打短钢筋锚钉;准备好于砼保护层厚度一致在砂浆垫块。(4)绑扎钢筋,用砂浆垫块垫起,与坡面保持一定中距离,并和短钢筋锚钉连接牢固。3.6模板制安(1)模板采用木板或桥梁板按设计尺寸进行拼装。模板线型在曲线段时每5m放一控制点挂线施工,保证线型顺畅,符合施工规定。(2)立模前一方面检查钢筋骨架施工质量,并做好记录,然后立模板。(3)模板表面刷脱模剂,模板接装要平整、严实、净空尺寸准确,设合设计规定并美观。(4)用脚手架钢杆支撑固定模板,模板底部要与基础紧密接触;以防跑
17、浆、胀模。(5)检查立模质量,并做好原始质检记录。3.7混凝土浇筑(1)浇筑前应检查框架的截面尺寸,要严格检查钢筋数量及布置情况。(2)框架主筋的保护层一定要满足设计规定,最小不能少于50mm,箍筋净保护层不得少于35mm,主筋的净保护层不小于40mm。(3)钢筋宜制整体长骨架,其制作、搭接、安装要符合设计及技术规范规定。(4)浇筑框架砼必须连续作业,边浇筑边振捣。浇筑过程中如有砼滑动迹象可采用速凝或早强砼或用盖模模压住。各竖梁砼应不间断浇筑,若因故中断浇筑,其接缝按通常方式解决。(5)锚杆框架的施工是锚杆与框架两项工程密切配合的过程。锚杆和框架的相对为比两者的绝对位置更重要,务必须精确测量,
18、准拟定位。(6)浇筑框架砼时,应分别从下而上在三个部位制砼试件各一组,进行试检。(7)坡脚基础砼浇筑采用C25片石混凝土。施工时选用30振捣棒振捣密实,顶面用光抹压光。3.8修整边坡待基础砼达成设计强度后进行边坡修整,测量挂线后用人工进行削坡,保证坡面压实度符合设计规定,用自制坡度尺进行坡度控制,保证成型坡度符合设计规定。3.9回填种植土植草三维网植草合用于填方边坡高度大于4m时的边坡防护,其施工顺序为:平整坡面坡面浇湿培土挂网固定喷播植草覆膜养护。先按设计坡率平整坡面,然后晒水浇湿,再在整个坡面上培10cm厚土,然后用预先编织好的8号镀锌铁丝网绑扎于锚筋及锚杆弯起端上。三维网与铁丝网绑扎连接
19、,最佳喷压具有草籽的营养土覆盖铁丝网。喷压完毕后及时覆盖塑料薄膜或土工布养护,并适时补浇充足的水分,真至发芽成活为止。三维网为绿色,幅宽1.5m其技术参数:拉断力2kn/m,厚度14mm,单位面积质量350/m2。其搭接宽度为10cm,搭接时按锯齿用8钢筋制成U型固定钉缝合,间距100cm。在幅中部按50cm的竖向间距宜竹钉或钢钉固定。拟用三维网图片六、质量管理与措施1、质量控制与质量管理1.1质量等级目的 工程质量达成优良标准,争创“一流”。1.2质量控制措施质量控制措施详附件(附表一)1)、准备阶段规定进场组织施工的工程技术人员和生产作业班组认真看阅施工图,理解和掌握设计意图,认真编制施工
20、材料计划,配备工程所需的受控文献、规范、图集、检测仪表及施工小型工具和劳动保护用品,组织施工人员熟悉相关施工验收规范和质量评估标准,技术人员应对作业班组所承担的工程范围进行具体的分项工程技术交底。2)、在施工前应对工程所需材料、管件认真检查,质量必须符合设计规定,杜绝不合格产品进入施工现场,所用材料均应有产品合格证及材质证明书。 3)、施工过程控制(附表二): 严格按施工程序、合理安排、科学组织并协调好各专业配合施工,强化施工质量管理,认真做好工程施工记录、隐蔽工程记录、检测记录、及时办理、完善工程变更手续的审签,加强施工现场半成品和成品保护,定期检查工程质量,严格按施工图和规范规定组织施工,
21、工程所需设立的紧固器件、支架、构件的制作安装应按相关标准详图进行选择和加工。1.3质量管理措施1)、建立健全质量保证和监督体系为了完毕工程质量管理目的,工程施工在项目经理部质量保证体系和工程质量监督体系的管理、监督下进行,并针对该工程情况,建立以项目经理为总负责的项目质量保证体系和以项目技术负责人为总负责的项目质量监督体系。2)、建立质量管理制度(1)健全各种技术责任制,按照技术责任制规定进行施工管理。严格执行岗位责任制,做到技术管理逐级负责,层层贯彻,并开展全面质量管理活动。(2)在工程质量管理中,一方面强调人是第一因素,是影响工程质量的关键。因此,应对项目管理人员和班组择优选用,并实行全员
22、风险抵押,实行制度考核和责任目的考核相结合的管理方式,把项目职工的经济收入悉相关施工验收规范和质量评估标准,技术人员应对作业班组所承担的工程范围进行具体的分项工程技术交底。2)、在施工前应对工程所需材料、管件认真检查,质量必须符合设计规定,杜绝不合格产品进入施工现场,所用材料均应有产品合格证及材质证明书。3)、施工过程控制:严格按施工程序、合理安排、科学组织并协调好各专业配合施工,强化施工质量管理,认真做好工程施工记录、隐蔽工程记录、检测记录、及时办理、完善工程变更手续的审签,加强施工现场半成品和成品保护,定期检查工程质量,严格按施工图和规范规定组织施工,工程所需设立的紧固器件、支架、构件的制
23、作安装应按相关标准详图进行选择和加工。1.4质量管理措施1)、建立健全质量保证和监督体系为了完毕工程质量管理目的,工程施工在项目经理部质量保证体系和工程质量监督体系的管理、监督下进行,并针对该工程情况,建立以项目经理为总负责的项目质量保证体系和以项目技术负责人为总负责的项目质量监督体系。2)、建立质量管理制度(1)健全各种技术责任制,按照技术责任制规定进行施工管理。严格执行岗位责任制,做到技术管理逐级负责,层层贯彻,并开展全面质量管理活动。(2)在工程质量管理中,一方面强调人是第一因素,是影响工程质量的关键。因此,应对项目管理人员和班组择优选用,并实行全员风险抵押,实行制度考核和责任目的考核相
24、结合的管理方式,把项目职工的经济收入同项目的质量目的紧密联系在一起。(3)制定材料采购供应制度,凡本项目所用的材料,要采购订货前,应按照项目经理部质量体系文献规定对材料质量情况进行调查,对进场原材料、成品、半成品做到有出厂合格证、厂家资质等级证及质量监督部门的检查合格证,三证齐全,同时按规定在现场抽样送检,合格后方能使用。(4)、严格执行实验计量制度,保证砼和砂浆的配合比对的,为保证工程质量打下坚实的基础。 (5)、展开全面质量管理活动,提高全员的质量意识和各岗位的工作质量,从而保证整个工程质量,达成质量目的规定。结合本工程实际,组建各分项工程施工的质量控制QC小组。对工程的重点部位设立控制点
25、,进行重点监控。对施工难点开展攻关活动,防止质量通病,以全过程管理保证工程质量优良。2、质量保证体系项目质量管理小组项目经理部质检负责项目质量监督检查项目经理部分管经理项目经理部总工程师 项目技术总工质量目的:优良质量管理 质量控制 现场管理 项目经理3、保证工程质量的组织、技术措施3.1组织管理措施3.1.1健全机构、加强领导(1)严格执行国家和我项目经理部的质量标准。除项目经理部内部及项目经理部进行常规质量检查外,项目经理部制定分阶段定期检查计划,由项目经理部对工程质量组织分阶段检查。(2)成立项目经理部领导主持的项目经理组长,项目副经理和技术负责人副组长,施技、质安、材料、实验、动力室重
26、要负责为领导的现场施工领导小组,坚持每周召开生产进度、质量会议,解决施工中具体问题,保证工程进度和质量。3.1.2健全创优责任制(1)该工程的项目经理必须对工程创优工作负全面责任,各业务部门围绕创优工程标准分解指标、承担责任加强横向联系,保证质量目的实现。(2)全面贯彻质量责任制。项目经理部对该工程质量全面负责,并与项目经理部签订承包协议,项目经理部定期进行考核,并奖惩兑现。项目经理将质量责任分解到项目经理部的每一个工作岗位。(3)强化质检职能把好施工工序的质量控制关,对特殊部位和关键部位实行能力预先签订和技术复核,把工程质量从事后检查转向事前控制,保证工程质量一次成优。(4)突出“质量否决权
27、利”贯彻“谁操作、谁负责”的原则,把质量责任作为经济考核的重要内容,奖惩分明。3.1.3强化施工技术管理(1)严格执行技术交底制度。施工前由项目技术负责人组织施工管理人员进行技术交底,各分部分项工程由专业工长对各班组进行技术交底工作。(2)严格执行施工技术规范,质量检查标准,安全操作规程认真组织施工、工程实验、测量复核工作建立健全工序挂牌和施工人员挂牌制,贯彻工序负责人,严格自检、互检、专检和交接签认制。(3)凡属隐蔽工程,必须经质量监督站、建设单位等有关部门验收合格后,才干进行下道工序施工,并做好验收记录。(4)对特殊、关键部位进行复查校核,以避免发生重大差错。(5)构筑物及建筑物施工时,土
28、建与安装密切配合,保证预留孔、预埋件事先进行,避免事后打凿影响结构质量。(6)加强对分包工程质量的控制,将分包单位的工程质量纳入总包统一管理中。(7)为保证主体施工质量,对隐蔽工程完毕自检合格后,必须由项目副经理组织对进行全面检查验收,合格方能交建设单位、监理进行隐蔽验收。(8)浇筑砼时必须安排钢筋工和木工保修钢筋和模板,发现问题及时解决。(9)砼设专人负责养护,养护时间普通砼不少于7天,抗渗砼养护不少于14天。(10)合理安排工序搭接,加强成品保护,防止交叉作业对成品的污染和破坏。安排人员负责成品保护工作,防止人为破坏或被盗。(11)坚持工程交接检制度,在施工下道工序前,对上道工序进行回访检
29、查。在工程竣工后,定期组织质量的回访检查,发现问题,及时解决。3.1.4把好材料、计量关(1)贯彻专职人员,把好原材料进场的验收及检查工作,不合格的材料一律不准进入施工现场,水泥必须有出厂证明及检查单,砼搅拌过程中,严把计量关、配合比及级配比。(2)计量管理是质量管理基础工作之一,施工中采用规定的计量器具,配置专制的计量人员,认真贯彻执行国家有关计量规定,并贯穿于施工全过程。1.5广泛开展QC小组活动,对施工质量进行动态管理(1)实行全过程、全方位、全员参与的全面质量管理是创优工程的基础,各工种、工序应根据自身承担施工任务的重点、难点、关键点动员职工积极参与攻关,抓好QC小级工作。(2)做好工
30、程质量的检查、评估、验收工作。坚持“自检、互检、专检”相结合的三检制度,保证施工工序的质量。在施工全过程中质量实行动态管理,工长、质量员进一步到施工班组实行跟踪检查,及时发现质量问题、隐患,及时提出整改方案进行解决,把质量问题和隐患消除于施工过程之中。(3) 质量动态管理流程图如下:操作班组自检完毕工长与专职质检员初检工长质检员填报检查表设计、监理、业主会同施工单位复核进行下道工序返修不合格不合格合格3.2技术保证措施 严格按照质量标准运作,建立从生产到服务以套完整的质量保证体系,有效的提高质量管理水平,本工程必须一次成优,结合实际情况采用措施如下:3.2.1工程轴线、标高的质量控制措施(1)
31、工程进行轴线标高定位时。在同甲方和设计单位现场交桩后定位的依据是经监理单位、总承包单位等复核后的测量控制点,要根据各点的坐标值标高值校核其间距夹角和高差,并实地校对各桩位是否对的。(2)制定测量放线专题方案,方案涉及:工程概况;对测量放线的基本规定;场地平面控制网,基础施工放线工作;(3)配备有丰富经验的专职测量员,负责各构筑物的定位和标高控制,同时由项目测量工程师会同主办工长、质安员进行复测并作好记录。(4)施工中的测量器具必须按期送检,不合格的测量器具一律不准使用。对施工现场合用测量设备,由测量员填写测量设备明细台帐和测量设备周检计划,按规定送测量设施进行复检。复检合格的设备实行三色管理(
32、绿色:合格证;黄色:准用证;红色:停用证)。(5)当控制网和主轴线测定后,应立即对桩位采用保护措施,并将控制网和各点位绘制到现场总平面图上。(6)为保证高程控制精度,施测时应注意以下几点:观测时尽量做到前后视线等长,测设水平线时,最佳直接调整水准仪的仪器高度,使后视的视线正对准水准线,前视时则可直接用铅笔标出视线标高的水平线。由水平线向上或向下量高差时,所用钢尺应经检定,量高差时尺身应铅直和用规定的拉力,并要进行尺长和温度修正。(7)基础工程竣工后,根据场地平面控制网,校测构筑控制桩后,将构筑物四角和各细部精确地弹测到底层平面上或池底垫层上,并根据场地实际测量条件,采用外没法向上或向下投测轴线
33、。投测轴线时,应以平面桩为准,避免误差的积累。(8)测量前要对经纬仪、水准仪进行严格的校检,观测时要精密定平水平盘、水准管以减少竖轴不铅直的误差。3.2.2砼工程的质量保证措施(1)采用预拌砼,由罐车输送至浇注点,灌注点由人工搭设斜跑道和水平运送及浇筑架,每板块框架梁由远而近连续不断浇筑。砼质量通病有:和易性不好,蜂窝、麻面、露筋、孔洞、缝隙夹渣、缺棱掉角,梁面不平整、位移、歪斜、凹凸、强度偏低、匀质性差、保护性能不良等,采用如下措施加以控制:(2)砼配合比必须由实验室试配后开出,搅拌台采用严格的计量制度,控制砼的配合比,砼搅拌时必须按照配合比用量规定过称下料,并按砾石砂水泥掺合料砾石的顺序投
34、入材料,设专人管理后台及台秤,同时,根据天气和原材料变化及时调整砼配合比。(3)严格检查砼原材料。水泥使用前必须按照规定进行抽样检查,检查合格后方能用于工程上。砂、石含泥量控制在:砂子3%,元石1%,原料必须为结构致密,坚固性好的连续级配石子,空隙率38%。(4)模板表面清理干净,不得粘有干硬性水泥砂浆杂物,模板表面要均匀涂刷脱模剂,木模板在浇筑砼前,应用清水充足湿润、不留积水,使模板缝拼接严密防止渗浆。(5)浇筑砼时合理布料,严格按照规范规定分段振捣,每段砼均应振捣至气泡排出为止。保证砼施工质量。振捣砼时振动棒移动的间距不应大于作用半径的1.5倍,为保证上下层砼结合良好振动棒用插入下层砼内5
35、0mm。砼搭接处振捣应插入下层,并加强振捣,保证搭接严密。砼浇筑时,采用多台振动棒流水作业振动、浇筑时,应对作业班组认真交待浇筑顺序、浇筑方法、振动棒插入点位置,振动时间等,防止漏振和振捣时间局限性,整个浇筑过程应有专人监督、检查。(6)控制好砼的下料,保证不产生离析,砼的自由下落高度不超过2m,大于3m时要采用溜槽、串筒下料。壁板砼浇筑时,其砼自由倾卸高度已超过2m,应用斜溜下料,防止砼发生离析现象。(7)现场砼试块、砂浆试块必须由专职实验员与现场监理人员共同按质检规定留足试块。每一工作台班或100m3砼制作二组(8)在已硬化的砼表面继续浇筑砼时要除掉水泥薄膜和松动的石子,并充足润湿和冲洗干
36、净。(9)需隐蔽的部位,须经建设单位、质检站、设计院、现场监理共同检查合格、并办好隐蔽记录,才干进行下一道工序的施工。3.3计量保证措施3.3.1砼、砂浆、钢筋焊接接头和机械接头由内业员按规范规定提出取样计划,由实验员取样送实验室检查,不合格不得使用。3.3.2砼搅拌站严格按配合比投料,水泥、砂、石要每盘过秤,工地设有标养室。3.3.3现场设立砼快速测强点,由实验员负责操作,为拆模提供依据。3.3.4经纬仪、水准仪、全站仪、台秤等计量工具由项目技改计量工长负责按规定送法定检查单位检校。 4、关键部位和特殊过程质量控制措施根据本工程结构特点和用途将框架梁混凝土工程列为质量控制重点,在施工方法和技
37、术管理上采用相应措施,特别加强控制管理,保证工程质量优良。 砼工程重要质量控制点序号控制重点影响质量因素采用技术、管理措施1砼外观质量麻面、蜂窝1、模板拼缝严密,支模时加设海绵条,变形的模板应修理合格后再用。浇水湿润,清理干净。2、砼配制成份对的,搅拌均匀,和易性好。3、掌握好拆模时间,避免过早拆除,破坏砼表面。施工缝夹渣及呈现缝隙1、施工缝处表面杂物清理干净。2、施工缝处,已浇砼表面的水泥、松动石子应清除,并冲洗干净,充足湿润后再浇砼。2砼强度和施工质量强度等级1、严格按照配合比进行计量配制。2、水泥使用大厂水泥,并抽样实验合格后才干使用。出厂超过三个月和受潮的水泥不能使用。3、砂、石级配合
38、理,含泥量少于3%和1%。4、砼搅拌充足,使用外加剂时计量必须准确。塌落度及和易性1、严格计量,特别注意水的掺量。2、严格控制搅拌时间,最少不小于60秒。3、砼严禁超过初凝时间后使用。3砼几何尺寸断面尺寸不准确,变形胀大支撑模板的钢管架搭设牢固,间距符合规定。4裂缝控制1、采用42.5普通硅酸盐水泥,并尽量减少水灰比,使水灰比0.55。2、砼浇筑时宜先低处后高处,先中部后两端连续进行,避免出现冷缝,保证有足够时间使砼中多余的气体和水分排出,对砼表面出现的泌水及时排干,砼浇筑完后养护14天。3、施工时,尽量缩短施工缝上、下段的砼浇筑间隙时间,在连续浇筑砼时,应先铺10cm厚的水泥砂浆,再倒入砼。
39、5、雨季施工措施5.1雨季施工准备(1)提前与气象部门取得联系,制定雨天施工技术方案,进行雨期施工技术交底。雨季中,施工应有专人收听天气预报,并记录在册,技术管理人员通过天气情况安排开槽施工的进度。(2)实行之前应考虑有效地排除施工现场雨水及地下水的方案,提前准备好足够的排水设备、草袋、编织袋、覆盖薄膜、雨衣、雨鞋、棚布、防滑跳板等防雨物资,并在工地成立专门的防汛领导小组,组长由项目经理担任。(3)合理安排临时设施的位置,选择地势较高处搭设临时住房、材料库房。(4)做好现场排水工作,规定沿道路红线外的一侧或两侧修建临时排随边沟,以便排除雨水及抽排地下水。排水备用泵的工作状态应良好,排水系统应畅
40、通。(5)检查加固临时电路,电线距离地面高度应再3m以上。(6)经常检查施工便道的排水情况,保证施工便道能睛雨畅通,雨季中在便道上行驶的车辆应有防滑措施,并在便道上铺设草袋,作好防滑解决。5.2雨季砼浇筑施工(1)电焊施工最佳不要在雨天施工,必要时,焊工在雨天必须穿绝缘胶鞋,以防触电,并搭设防雨设施。(2)浇筑砼前,要了解近日天气预报,必须避开大雨天气施工。遇下雨时才浇完的砼要用塑料薄膜覆盖。(3)雨季应随时测定砂、石含水率,掌握其变化幅度,及时调整配合比。5.3雨季施工中对机械设备的有关控制措施(1)加大安全施工管理工作,对所用的设备进行检查,严防打滑。(2)所有机电棚搭设严密,防止渗漏,并
41、防水淹。机电设备要安装接地安全装置,保护装置要可靠。(3)大雨以后恢复施工前,必须仔细检查所有机械的安全接地装置以及电线等的绝缘情况,避免事故。七、安全管理体系与措施1、安全控制措施1.1安全管理机构及保证体系项目部建立以项目经理为首的安全领导小组,设专职安全监督员,施工班组设兼职安全员,形成安全保证体系。结合施工实际督促施工人员严格遵守各自的安全技术操作规程,对的使用劳动保护用品,消除一切不安全因素。1.2安全管理制度 1.2.1项目经理、生产和质量副经理、安全监督员、施工工长、安全员必须按照各自的安全技术管理职责,进行层层安全意识教育和安全技术交底。实行安全工作纵向到底、横向到边、责任到人
42、、目的到岗、专兼职检查结合,杜绝重大事故发生。 1.2.2安全监督员是现场的安全执法人员,所有施工人员必须接受其监督检查,在安全与生产发生矛盾时,实行安全一票否决权。 1.2.3项目经理和工长是现场安全施工的重要管理层,对所管分部工程的安全生产负直接责任。必须经常检查施工现场环境安全和安全防护设施,巡视作业点的安全情况;不违章指挥,制止违章作业,并组织职工安全技术学习,提高职工安全意识和防止事故能力。 1.2.4所有施工人员必须认真贯彻执行国家和行业的安全方针、政策法规和法令,严格实行分项目经理部制定的现场安全生产奖惩办法。 1.2.5项目经理部每月组织一次安全检查和安全评议活动,对检查中发现
43、的问题,要进行批评教育,并下发整改告知书,即时整改。对安全工作执行好的班组和个人,要给予表扬和奖励。1.3安全保证体系1.3.1严格执行国家、省市公司劳动安全条例及我项目经理部制定的各项安全施工保证措施,全面贯彻执行“安全第一,防止为主”的方针,杜绝安全事故发生。1.3.2建立健全各级各部门安全生产责任制,责任贯彻到人。各项经济承包有明确的安全指标和涉及奖惩办法在内的保证措施。项目与班组之间必须签订安全生产协议书。进行全面的、有针对性的安全技术交底,履行签字手续。特种作业人员必须持证岗。建立定期安全检查制度,查处隐患及时整改。1.3.3安全保证体系图项目经理部质量安所有项目经理安全工程师gon
44、gcheng反馈主管工长专业工长专业工长专业工长专业工长反馈专业工长专业工长作业班组作业班组作业班组作业班组2、安全施工技术措施2.1边坡整理安全清理2.1石方边坡清理开挖前,由负责施工的人员对操作工人进行地下设备情况、危险性及限度、安全措施、操作方法和在施工过程中的安全注意事项的交底。建立施工安全责任制,严禁一切违章作业,严格按安全操作规程组织施工。2.2开挖清理中,发现地下埋有可疑物时,严禁敲击,应立即报告上级解决。如发现文物或古老构筑物应及时报告,不得随意破坏或擅自解决。2.3清理弃渣,应由专人指挥。在破碎机的挖斗回转半径范围下方不得站立和过往行人。在高压线路下清理时,挖斗升起高度,距离
45、高压线不得小于5m。2.2安全用电2.2.1严禁乱搭乱接电线。各种电器设备必须有接地装置。夜间施工,增长照明设施及设立防护围栏、警示红灯等。2.2.2现场临时设施用电必须由电工按规范敷设,手持电动工具必须设立漏电开关。用电设备必须“一间一机、一箱一锁”,并定期对用电线路及用电设备进行检查维修。2.2.3焊工使用的电焊机必须接地,焊钳、焊把导线应绝缘良好,施焊区附近不得有易燃易爆物质。2.3安全防护2.3.1作好施工现场的防护措施,S202省道边应设防护围栏水平防护栏、防止高空坠物,道路边夜间必须有警示照明。2.3.2施工现场应配备足够的消防器材,易燃、易爆有毒的危险物品,设专人专库保管,建立严格的保管领用制度。库房应有明显的警示标志,作好安全防火工作。2.3.3施工现场应有足够的照明,若使用移动照明应用36V以下安全行灯。2.3.4进入施工现场必须对的穿戴好个人安全防护用品。使用的单面梯子,对地夹角以70左右为宜,梯子下应有防滑措施。2.3.5施工现场要经常保持整洁,物料摆放整齐有序,做到文明施工。2.3.6未尽事宜参照国家及上级安所有门制定的相关安全条例。3、安全文明施工组织保证措施3.1组织管理措施 3.1.1文明施工目的符合巴中市文明施工的规定
