安全措施施工组织设计方案.doc

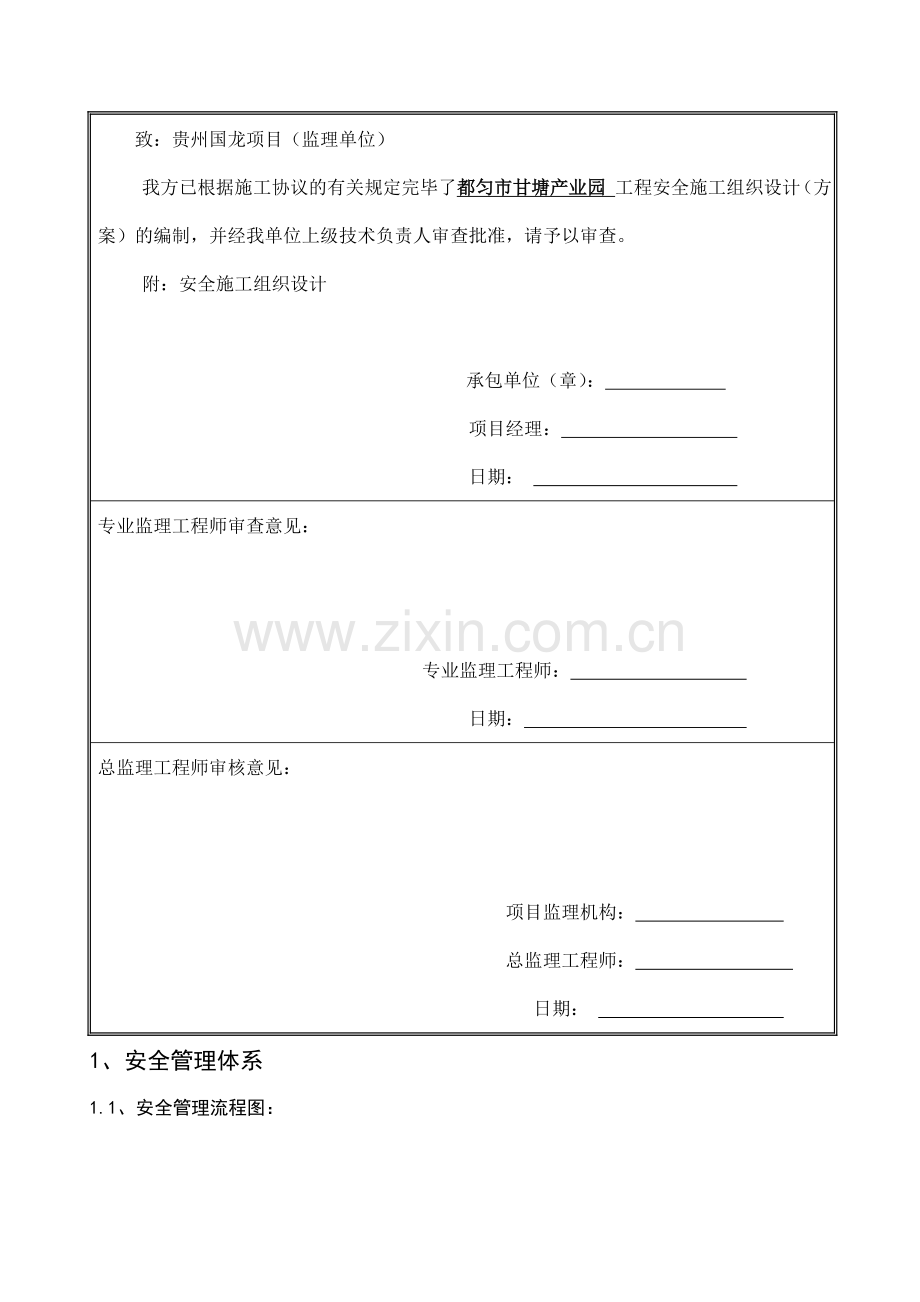

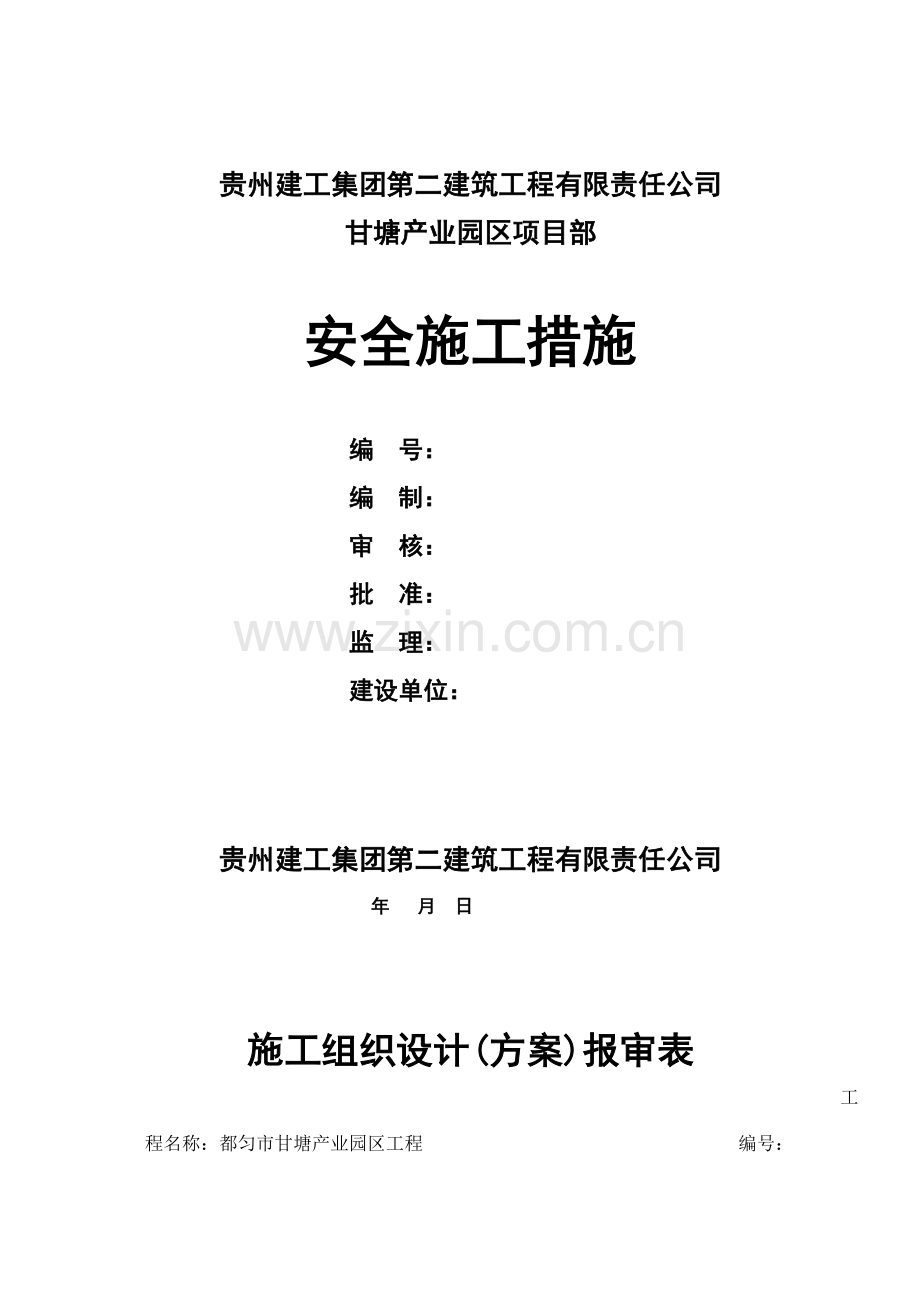

贵州建工集团第二建筑工程有限责任公司甘塘产业园区项目部安全施工措施编 号：编 制：审 核：批 准：监 理：建设单位：贵州建工集团第二建筑工程有限责任公司年 月 日施工组织设计(方案)报审表 工程名称：都匀市甘塘产业园区工程 编号： 致：贵州国龙项目（监理单位）我方已根据施工协议的有关规定完毕了都匀市甘塘产业园 工程安全施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：安全施工组织设计 承包单位（章）： 项目经理： 日期： 专业监理工程师审查意见： 专业监理工程师： 日期： 总监理工程师审核意见： 项目监理机构： 总监理工程师： 日期： 1、安全管理体系1.1、安全管理流程图：1.2、项目管理组织保障1.2.1、项目部建立从上到下的安全管理体系。项目经理作为安全生产第一负责人，要以行政、技术两个方面形成安全管理网络。强化安全意识，做到安全工作常抓不懈，时刻牢记“安全第一”、“责任重开泰山”。项目经理部下设质安管理部，设专业安全员独立行使安全监督权，并接受公司质安科的业务指导和监督。协同各专业工长及劳资管理人员、机电工长对分项工程的安全施工临时用电和机械设备的安全正常使用进行监督。1.2.2、加强安全教育，强化安全意识对进场职工，必须进行公司、项目及班组三级安全教育，把“建筑安装工作安全技术操作规程”作为安全教育的重要内容。电工、焊工、架子工、机械操作工、起重工、爆破工等特种作业工种，除进行安全教育外，还须参与特种作业工种培训，经考核合格方能持证上岗。运用安全标志、板报、标语、安全会等多种形式，不断增强广大职工安全技术交底，提醒注意事项，强制按安全操作堆积进行操作，保证安全施工。1.2.3、现场安全防护施工现场各项安全管理工作采用专职兼职结合，平时检查与定期检查相结合，施工高峰与冬、雨季施工阶段要组织专项检查，检查的重点围绕爆破触电、机械伤人等事故隐患，检查中发现的问题，必须书面提出限期纠正，并由项目质安部跟踪检查。1.2.4、安全管理人员一览表及职责分工序号姓名项目职务职称工作分工1项目经理全面负责安全生产管理工作2技术负责人全面负责安全生产技术工作3工长全面负责安全生产贯彻工作4质检员负责安全生产工作的贯彻5安全员负责监督安全生产工作的贯彻6机械员负责施工机械的维修与保养工作1.3、安全施工措施费用计划及贯彻方案从项目利润中提取一定比例的费用，作为项目安全施工措施费用。根据施工生产的性质、特点及安全生产工作的实际需要，有针对性的一次性选择，配备安全施工设施，并对安全施工设施进行经常性的维护保养。必须做到专款专用，不得挪作它用。启动方案后，项目的所有机械设备、运送车辆统一纳入安全施工工作中。1.4、项目各级安全生产责任制及各项安全管理制度和措施4.1.1、安全生产责任制(1)、项目经理安全责任制1）认真贯彻执行安全生产方针政策、法令和规章制度。2）定期向公司职工代表会议报告公司安全生产情况和措施。3）制定公司各级干部的安全责任制等制度。4）定期研究解决安全生产中的问题。5）组织审批安全技术措施计划并贯彻实行。6）定期组织安全检查和开展安全竞赛等活动。7）对职工进行安全和遵章守纪教育，督促各级领导干部和各职能单位的职工做好本职范围内的安全工作。8）总结与推广安全生产先进经验。9）主持轻重伤事故的调查分析，提出解决意见和改善措施。(2)、技术负责人安全责任制1）在组织编制和审批施工组织设计（施工方案）和采用新技术、新工艺、新设备、新材料时，必须制定相应的安全技术措施。2）负责提出改善劳动条件的项目和实行措施，并付诸实现。3）、对职工进行安全技术教育。4）及时解决施工中的安全技术问题。5）参与重大伤亡事故的调查分析，提出技术鉴定意见和改善措施。（3）、施工员安全责任制1）认真执行安全生产规章制度，不违章指挥。2）制定和实行安全技术措施。3）经常进行安全检查，消除事故隐患、制止违章作业。4）对职工进行安全技术知识和安全纪律教育。5）发生伤亡事故要及时上报，辛辛劳苦认真分析事故因素，提出和实行改善措施。（4）、质检员安全责任制1）组织实行安全技术措施，进行技术安全交底，对施工现场搭设的架子和安装电气、机械设备等安全防护装置，都要组织验收，合格后方能使用。2）不违章指挥。3）组织工人学习安全操作规程，教育工人不违章作业。4）认真消除事故隐患。5）发生工伤事故立即上报，保护现场，参与调查解决。（5）、专职安全检查员安全责任制1）认真贯彻执行国家建设澡“一标一规范”和公司有关安全生产和劳动保护的规章制度和法规。2）做好安全生产的宣传教育和管理工作。总结交流推广先进经验。3）经常进一步基层，指导安全生产工作，掌握安全生产情况，调查研究生产中的不安全问题，提出改善意见和措施。4）组织安全尘埃和定期安全检查。5）参与审查施工组织设计（施工方案），和编制安全技术措施计划。并对贯彻执行情况进行督促检查。6）与有关部门共同做好新工人、特殊工种工人的安全技术训练、考核、发证工作。7）进行工伤事故记录，分析和报告，参与事故的调查和解决。8）制止违章指挥和违章作业，遇有严重险情有权暂停生产，并迅速报告领导解决。9）对违反国家和公司有关安全生产和过去保护的规章制度和法规的行为，经说服劝阻无效时，有权越级上告。（6）工号电工安全责任制1）电工必须持证上岗，精通施工现场临时安全技术规范。2）电气设备必须接地，（所用的保险丝片）的额定电流应与其负荷容量互相适应，严禁用其它金属代替保险丝。3）线路通过井架、脚手架时应用街码架设，不得随意付着。4）所有电闸应有电闸箱，总电闸箱要离地面1.5米以上，并应有良好的防水，严禁电闸箱内放其它物品。5）现场合用的一切电动工具的闸刀、插头插座应完好配置，不许将线直接插入插座内。6）施工现场夜间临时照时线应采用胶皮软线，电线及灯具高度应不低于2.5米，并安有220V漏电保护器。7）严禁非电工接拆电气设备和线路，严禁使用电炉、电饭锅，以防触电和火灾，非本单位用电，必须经批准后方可接电，并接受供电单位的监督和管理。8）所有用电设备均一机一闸，严禁一闸多机。9）手持电动工具、水泵、振动器、水磨石机等均安装漏电保护器。10）检查设备时或装接电线电气时，应拉闸停电，不准带电作业。11）下班及临时停电，停电时，要拉闸断电，电闸箱要加锁。（7）班组长安全责任制1）遵守安全生产规章制度，带领本组安全作业，认真执行安全交底。2）有权拒绝违章指挥。3）班前要对所使用的机具、设备，防护用品及作业环境进行安全检查，发现问题立即采用改善措施。4）组织班组安全活动日，开好班前安全生产会。5）发生工伤事故要立即向工长报告。1.4.2、安全管理制度和措施1）建立、健全各级安全生产责任制，按照公司的ISO-9001：2023质量管理体系，坚决实行“生产必须安全”和“安全第一，防止为主”的安全方针，积极推行安全系统工程的现代化管理方法，强化施工人员的安全意识，积极开展安全思想教育。2）对施工有影响的电费线和拆迁要联系有关单位，严禁任何机械及金属存在带电线路和电缆下作业，防止发生碰撞。3）边坡陡坎处必须系安全带，现场施工人员必须戴安全帽，穿工作鞋。4）沟槽开挖后要及时进行围护。5）施工现场应有足够的照明，不得有黑暗死角。6）严禁酒后上岗。7）施工作业时，操作人员必须精神集中，不得嬉闹。8）机械司机、电工等专业工种，必须按GB5036-85特种作业人员安全技术考核管理规定通过技术培训，考试合格，发给操作证后方可单独作业。严禁无证操作。9）施工现场全体人员必须严格执行建筑安装工程安全技术规定和建筑安装工人安全技术操作规程。10）各工程项目由施工负责人组织有关人员，每星期进行一次安全知识教育和一次安全检查，发现问题及时解决；项目经理组织有关人员每月进行一次安全检查和评价，按建设部JGJ59-88建筑施工安全检查和评分标准的规定进行。11）积极与本地公安机关联系，加强对职工进行法制教育，增强法制意识，维护好治安秩序。防止互相干扰、盗窃建设物资、打架斗殴、民事纠纷等案件的发生。2、模板工程2.1支架方案及其计算2.1.1支架及模板布置方案1）采用规格48，厚3.5mm，长46M；2）管架布置原则：、纵向：该方向的钢管间距为0.8M；、横向：立杆间距为0.8M，考虑立枋接头设立在立杆顶托中心部位；、工作跑道用钢管搭设，坡度，=30%。3）模板布置、材料：底模采用122*244*1cm规格的覆模竹胶板：平、立枋采用一级材质的4205枋及2205枋；侧模的立枋为单块木枋，底模的立枋为两块木枋钉接而成；平、立枋用钉子钉接，保证接触蜜贴。、布置形式：平枋布置为间距（净距）20cm，实腹段及纵助部位满铺；立枋布置形式接头置于立杆柱顶；底模竹胶板布置原则上从跨中向两方向分布。、支架搭设规定：底柱支撑面必须水平接触，不得置于松散的砂石堆上，并不得接置于上基上；上基承载力10T/；在使用钢管作立杆部分，复核顶托标高，保证纵横间水平；上钢筋及其他材料时不得扔、砸在械板上。2.1.2、支架计算力学依据1）验算荷载用梁最大断面作为控制验算荷载荷载取值参考组合钢模板技术规范、钢框胶合板模板技术规范及施工手册。混凝土密度取值采用25-26KN/，砼取值=26KN/()。模板荷载：=0.08KN/（验算模板） =0.5KN/（验算平方枋） =2.5KN/（验算支架）、混凝土自重：=26KN/*2m=52 KN/施工人员及机具荷载：=2.5KN/、振捣砼时产生的荷载：=2.0KN/（水平模板） =4.0KN/（侧模板）、新浇水平荷载：=0.22 =0.22*26*1.5*1.2*1.15* =18.16 KN/、灌注砼水平荷载：=2.0 KN/2）验算荷载组合参考组合钢模板技术规范手册验算模板：=0.08+52+2.5+2=56.58 KN/验算平、立枋：=0.5+52+2.5+2=57.0 KN/难处支架：=2.5+52+2.5+2=59 KN/验算侧模：=4.0+18.16=22.16 KN/（钢度验算时不计入、）3）材料力学性能、木材：=11MPa，在验算弯曲强度时应乘以1.15的工作条件系数。即1.15=12.65 KN/；E=9* MPa.、胶合板：E=4.16*MPa、顶托：N=45KN（UD40型）、钢管：N=50KN4）各验算过程、模板f=1.5mm（取平方间距40cm处的模板进行验算，满铺段不验算）I=b/12=0.8*/12=0.67*钢度验算：q=*0.8=56.58*0.8=45.264 KN/F=5q =5*45264* /384*4.16* *0.67* =0.27mmf=1.5mm满足规定。、平枋验算（立枋间距80cm，4M长平枋受力情况按5跨连续梁计算，查5跨连续梁内力计算表验算）A 强度验算 Q= *0.2=57*0.2=11.4 KN/ M=0.1053*q =0.1053*11.4* =768.3N.M =0.606*QL=0.606*11.4*0.8* =5526.72N W=b =0.2* 故满足要注B、刚度验算：q=()*0.2=(57-2.5-2)*0.2=10.5KN/MI=b 不满足规定，故应将立枋间距改为60cm，f=1.21mmf=2mm、立枋验算（简化成L=80的简支梁）A强度验算=1/2*QL=1/2*34.2*0.6=10260N故满足规定。满足规定B、刚度验算： 满足规定、支架验算A 从验算简图可知每根立杆承受1.0*0.8 面积的上部荷载。即：N=104.5*0.6*0.6=37.6KNN=50KNNN=45KN(UD40型)故满足规定。B 稳定性验算稳定性满足规定。2.2、模板安装与拆除的程序与方法2.1.1、支模程序 放线、搭设支模架、支底模、绑扎钢筋、安垫块、支侧模、固定模夹、节点模板、检查校正、模板固定、交付使用。2.2.2、支模方法：底模采用122*244*1cm规格的覆模竹胶板；平、立枋采用一级材质的4205枋及2205枋；侧模的立枋为单块木枋，底模的立枋为两块木枋钉接而成；平、立枋用钉子钉接，保证接触蜜贴。2.2.3模板拆除模板拆出要预先制定好拆模顺序，根据施工现场实际情况及当时的天气情况，掌握好混凝土达成初凝的时间，当混凝土达成初凝后，必须及时松动剪力墙模板加固（蝴蝶扣）拉杆，并将模板与所浇筑的混凝土脱离，防止混凝土与模板表面粘结，为拆模作好准备，梁、板底模必须达成设计规定期间后方可拆除。拆模时不得用铁撬撬开模板，还要保护模板边角和混凝土边角，拆下的模板要及时清理，清理残渣时，严禁用铁铲、钢刷之类的工具清理，可用模板洗涤剂，使其自然脱落或用木铲刮除残留混凝土。2.3、施工安全和防火技术措施1）模板装拆上下要有人呼应，严禁从高处抛掷。半途停止操作要把活动体固定牢固。2）搬手等工具应放在工具袋内或用绳系在身上，不得随手乱和，以免落下伤人。3）使用木工机具配制模板时要严格闭塞木工机械安全操作规程。4）工作前要认真检查使用的工具是否牢固，钉子必须放在工具袋内，工作时要精神集中，防止工具坠落伤人。5）高空作业要搭设脚手架或操作台，并系安全带，按规定扎好安全网，上下要使用梯子。6）高空拆模时应有专人指挥，在下面要设立警戒标志暂停人员通过，拆下的模板应用绳子系牢送下来，严禁从高空往下扔掷。7）拆除模板时操作人员要戴安全帽，站立在安全地点操作，防止下下在同一垂直面工作，互相要共同照顾。8）拆下的模板要及时清理，堆放整齐，防止钉子扎脚和保持施工场地文明。9）模板加工的机具发生问题时，应用专业修理工进行修理，严禁私自修理。10）所有架子扣件必须把螺丝拧紧，对有裂纹，滑丝等有质量问题的扣件不准使用。11）严禁搭设探头板，转运钢模，钢管等物品必须平稳，防止落下伤人。3、临时用电3.1、临时用电方案3.1.1工程概况及编制依据：、工程概况工程地点：贵阳市宝山南路 建筑面积：70875建筑层数及高度：25层，建筑高度79.2米。设计标高：0.000相称于黄海高程1057.50m。结构类型：框支剪力墙结构建筑类别：一类 耐火等级：一级设防烈度：六度 协议金额：、编制依据：（1）、根据建筑机械使用安全技术规程GJ33-2023进行编制。（2）、根据施工现场临时用电安全技术规范JGJ46-88进行编制。（3）、根据建设工程施工现场供用电安全技术规范G1350104-93进行编制。、根据施工现场临时用电安全技术规定绘制“工地供电总平面图”，并附图。3.1.2、临时施工用电设备、临时施工用电设备登记表序号设备名称设备型号惯用语铭牌技术数据台数换算后设备容量（KW）1塔吊QTZ63 75KW380V JC=25%2075 KW2施工电梯SAj3.0-1.2 18KW 380V244KW3搅拌机TQ500 18KW Cos =0.82118KW4对焊机U-100 380V JC=60% Cos =0.87170KW5钢筋切断机Y90L-4 3KW13KW6钢筋弯曲机GW6-40B 3KW13KW7钢筋调直机Y90L-4 2.2KW12.2KW8砂轮切割机350型2.2KW 380V JC=60%36.6KW9振捣器B-15 1.5KW55*1.5=7.5KW10木工电器JO-42-2 2.8KW12.8KW11污水泵DN65 1.1KW54*1.1=5.5KW12照明塔机4KW+钢筋3KW+施工电梯+现场9KW+办公室+2KW+民工住宅2KW21KW13交流电焊机BX-300 21Kva JC=65% 380V Cos =0.8733*14.7=44.1KW、计算设备容量（1）塔吊 每台75KW。 (2) 施工电梯 Pe=Pe=88KW 每台44KW。（3）搅拌机 Pe=Pe=18KW（4）对焊机 Pe=Se （5）钢筋切断机 Pe=Pe=3KW（6）钢筋弯曲机 Pe=Pe=3KW（7）钢筋调直机 Pe=Pe=2.2KW（8）砂轮切割机 Pe=3Pe=3*2.2KW=6.6KW（9）交流电焊机 （10）振捣器 Pe=Pe=1.5*5=7.5KW (11) 木工电锯 Pe=Pe=2.8KW（12）水泵 Pe=Pe=5*1.1=5.5KW（13）照明 Pe=Pe=21KW、求计算总负荷因该用电工程电气设备只组成同类设备组，总需要系数，综合功率因素cos =0.6,tg=1.33.所以对于配电干线来说，同期系数=1，总计算负荷为：=0.47*(225+88+18+70+3+3+2.2+6.6+44.1+7.5+2.8+5.5+21+14.7)=0.47*511.4=240.36KW。、根据JG46-88施工现场临时用电安全技术规范规定施工现场必须采用TN-S系统；必须实行三级配电两级漏电保护；根据现场机具的分布，配电房分为：3号塔吊分别专用回路、钢筋加工专用回路、2号施工电梯分别专用回路、施工现场专用回路及照明专用回路，共五个回路。注：现场照明在区域箱（分派电箱）中供电。、分回路计算（1） 总配电至每台塔机区域箱的负荷计算：塔机照明为4kW，现场照明为2Kw;(2)总配电至钢筋区域的负荷计算：照明为3kW；综合功率因素cos=0.85、tg=0.62(3)总配电至每台施工电梯区域的负荷计算：备用回路按一台焊机功率（14.7kW）预留，照明为3KW；COS=0.68、tg=1.08(4)总配电至现场及照明区域的负荷计算：备用回路按一台焊机功率（14.7KW）预留，照明为9KW；COS=0.68、tg=1.083.1.3、导线的选择1）木工地选择500V橡皮铜线，进线负荷380A，按允许温升，查长期连续负荷允许载流量表选择导线为：150 橡皮铜线；2）总配电至劳动保护用品机的干线负荷为177A，按允许温升，查长期连续负荷允许载流量表选择导线为：50 橡皮铜线；3）总配电至钢筋区域的干线负荷为159A，按允许温升，查长期连续负荷允许载流量表选择导线为：50 橡皮铜线；4）总配电至施工电梯区域干线分支接头处负荷为140A，按允许温升，查长期连续负荷允许载流量表选择导线为：50橡皮铜线；5）总配电至现场及照明区域干线分支接头处负荷为195A，按允许温升，查长期连续负荷允许载流量表选择导线为：75橡皮铜线；3.1.4、总配电电器开关的选择和接线图 总配电按规范规定装设总隔离开关和总空气开关，分隔离开关和分路漏电开关。由于总负荷为380A，进线为150橡皮铜线，长期连续负荷允许载流量为470A，选择HD11-600加护罩380V，3极600A总隔离开关和DZ20Y-630总空气开关；另设四个动力回路，一个照明回路；、塔机回路负荷为177A，出线为50 橡皮铜线，长期连续负荷允许载流量为138A，选择HD11-200G型加护罩380V，3极600A总隔离开关和DZL25-200型漏电断路器（极数为4极、额定电流为200A、额定漏电动作电流为200Ma、漏电动作时间为0.2S）；、钢筋区域回路，因该回路负荷为159A，出线为50橡皮铝铜线，长期连续负荷允许载流量为220A，选择HD11-200加护罩380V，3极200A分隔离开关和DZL25-200型漏电断路器（极数为4极、额定电流为200A、额定漏电动作电流为10Ma、漏电动作时间为0.25S）；、施工电梯区域回路，因回路负荷艾为140A，出线为50橡皮铜线，长期连续负荷允许载流量为138A，选择HD11-380加护罩380V，3极400A分隔离开关和DZL20-300型漏电断路器（极数为4极、额定电流为315A、额定漏电动作电流为200mA、漏电动作时间为.2S）；、现场及照明区域回路，因回路负荷均为195A，出线为75橡皮铜线，长期连续负荷允许载流量为220A，选择HD11-380V，3极200A分隔离开关和DZL20-300型漏电断路器（极数4极、额定电流为315A、额定漏电动作电流为200mA、漏电动作时间为0.2S）；、为方便配电房检修和办公室照明，设立220V回路一组：采用HK2-60/2（胶盖闸刀）作隔离开关和采用FIN-102漏电开关（单相220V、额定电流63A、额定漏电电流30mA、动作时间10.08Kn.可满足稳定性规定。、结论：经以上计算，该脚手架承载力、稳定性均满足规定。4.6、外架施工技术措施（1）钢管脚手架应用外径48-51毫米，壁厚3-3.5毫米的钢管，长度以4-6.5米和2.1-2.3米为宜。有严重锈蚀、弯曲、压扁或裂纹的不得使用。（2）扣件应有出厂合格证，发现有裂纹、变形、滑丝的严禁使用。（3）木脚手板应用厚度小于5cm的松木板，规格为4205，凡是腐朽、扭曲、斜纹、破裂和大横透节的不得使用。板的两端8厘米处用镀锌丝箍绕2-3圈或用铁皮钉牢。（4）竹片脚手板，板厚不得小于5cm，螺栓孔不得大于1厘米，螺栓必须拧紧。竹片脚手板其两边的竹杆直径不得小于4.5厘米，长度一般以2.2-3米，宽度以40厘米为宜。（5）安全网采用麻绳或尼龙绳连接，连接材料应有出厂合格证明及相关质量检测证件，
