浙江大厦安装工程施工组织设计.doc

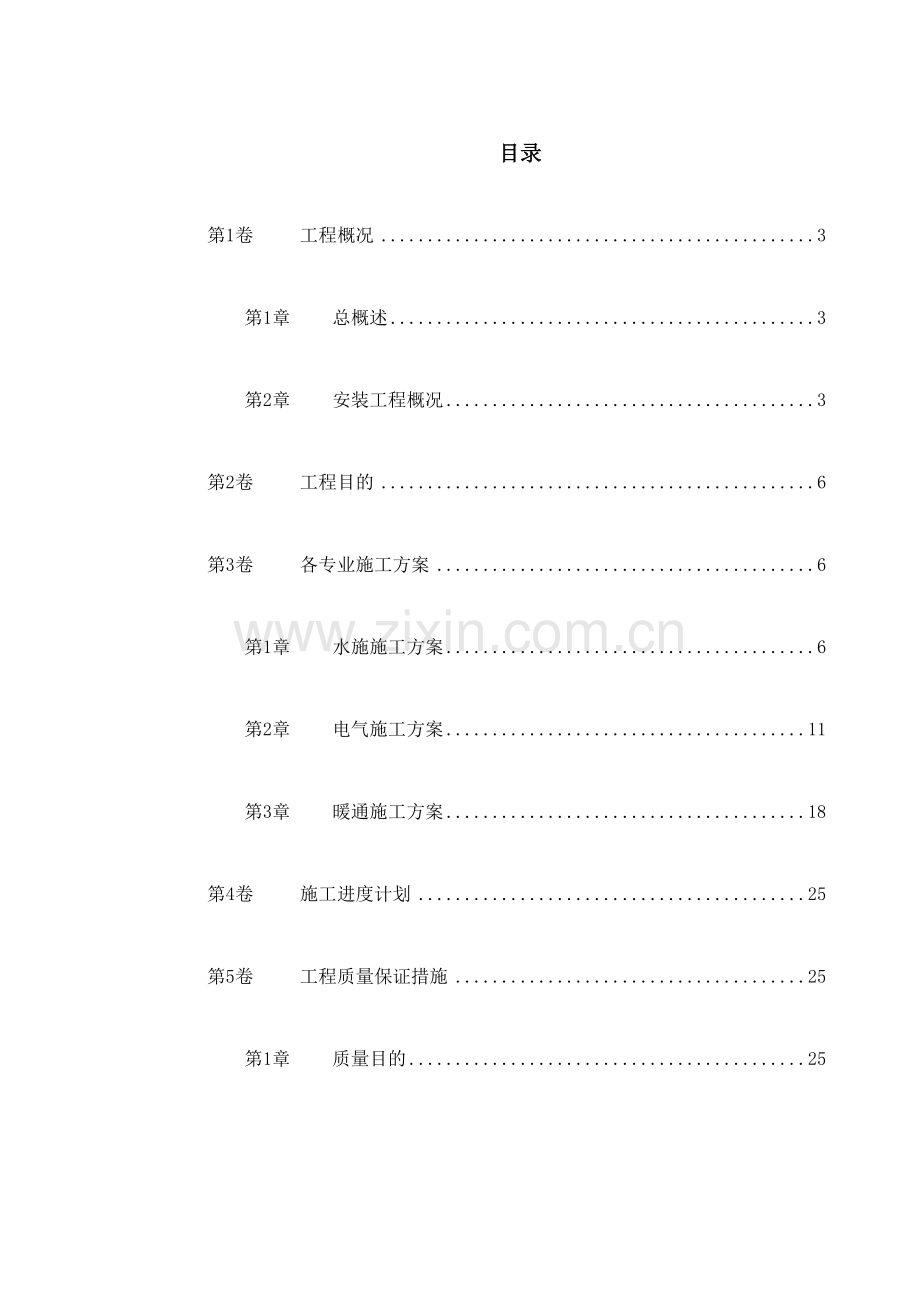

目录第1卷工程概况3第1章总概述3第2章安装工程概况3第2卷工程目的6第3卷各专业施工方案6第1章水施施工方案6第2章电气施工方案11第3章暖通施工方案18第4卷施工进度计划25第5卷工程质量保证措施25第1章质量目的25第2章编制质量计划的依据25第3章目的25第4章保证体系26第5章施工质量检查方法30第6章检查和实验状态31第7章不合格品控制31第6卷安全生产、文明施工措施39第1章安全生产措施39第2章现场文明施工方案44第7卷新技术在工程中的应用46第8卷与各有关单位的配合47第1卷 工程概况第1章 总概述工程名称：浙江省国际金融大厦建设单位：中国银行浙江省分行工程地点：杭州市凤起路A4 地块工程概述：本工程是浙江省重点工程，框剪结构，总建筑面积47210 平方米，其中地上二十层，地下二层，总建筑高度95 米，本工程由主楼和裙房两部组成，主楼20 层，重要功能为中国银行办公用房；裙房3 层，重要功能为营业用房，地下二层设计为六级人防区，银行金库，空调机房、水泵房、及消防生活水池等。地下一层为变配房，发电机房，汽车库等。第2章 安装工程概况1.2.1 水施工程概况水施工程有生活给水系统、热水系统、生活污废水系统、雨水系统、消防喷淋系统、消火栓给水系统等。生活给水系统：生活给水系统分为两部分：14 层采用设在地下二层机房的变频供水机组进行直接供水；420 层采用地下二层机房的生活水泵供至屋顶组装式水箱，然后由水箱供水至各用水点，生活给水管重要采用厚壁钢管法兰连接。热水系统：由设在十一层的锅炉通过2 台RV043.0H0.6 水水热互换器提供热水，重要供应十层厨房。污废水系统：采用芯层发泡UPVC 管，重要为裙房L14 轴公用卫生间和主楼9H 轴公用卫生间，及主楼十八层行长室、副行长室，室内卫生间排放污废水用。系统采用自流形式排出室外，地下一层、地下二层卫生间污废水采用潜污泵有压排出。雨水系统：重要为裙房屋顶和主楼屋顶的雨水排放，局部立管埋设于柱中，共计有36 路排水立管。喷淋系统：分为两部分，一部分为防火卷帘的保护喷淋；另一部分为楼层喷淋。楼层喷淋共分4 路立管供水，稳压泵房设立于主楼屋顶，喷头分为2 个等级，楼层为68，厨房为93。消火栓供水系统：消火栓系统房同喷淋泵设在地下二层，稳压装置设在主楼屋顶，并在标高45m 处设立一套减压装置，整个系统成环形布置，消火栓共设立132 套，重要有单栓、双栓、带自救式三种形式。1.2.2 暖通工程概况大楼暖通工程重要有变频多联单元空调系统：空调水系统、空调送回风系统、送排风系统、人防送风系统。变频多联单元空调机主机设立于4 层屋面，室内机重要分布于一层、地下一层、地下二层金库及BAS 控制中心等重要场合。空调水系统由离心式冷水机组，螺杆式给水机组及各类水泵、冷却塔组成，共分十个系统。低区系统供应14 层；中区系统为610 层；高区系统为1112 层；CPU 系统重要供应45 层、UPS 室及电脑部。排烟排风系统：人防及地下室采用机械排风形式通过竖井排至室外，裙房分卫生间采用机械排入立风管在4 层排出屋面，主楼卫生间排风每层单独排出室外。送风系统：地下室及人防运用竖井进行机械送风和脚踏风机送风；裙房部分采用集中送风和机盘管加新风送风形式；主楼部分通设在11 层、20 层的空调机进行上下送风，每层外围周边地区均设立式暗装风机盘管；合用前室和防烟楼梯间均设正压送风系统，分别在1 层，4 层运用机械送风；内走道设机械排烟系统，接入竖井排出室外。1.2.3 电气工程概况该工程招标范围内电气工程涉及照明配电系统、动力配电系统、人防供配电系统、自备应急供电系统、防雷接地系统，弱电系统和弱电接地系统。本大楼电源采用10KV 高压电源，通过双回路引到地下一层的高低压配电室，并在配电室设高压总计量，低压再分计量。大楼共有七台干式变压器，其中一台为计算机系统专用，两台备用，四台供大楼动力与照明系统用。在楼照明和动力系统均由地下一层配电房低压柜通过电缆，用五路主干立式桥架，在垂直电气井道中送往各层配电总箱，各层配电总箱再用BV 线穿钢管送至楼层配电箱及用电设备，供电方式为放射式与树干式相结合的方式。大楼人防供电重要引自杭州市人防区域电源，人防区域电源（380 50HZ） 送到人防区配电总箱，再分别引至战时所需的照明及动力设备；作为浙江省国际金融中心，对大楼的正常运营需保证24 小时不间断供电，因此大楼设立一套自备应急供电系统，当外部电源所有被切断时，设立在地下二层的应急发电机立刻启动发电，并送到配电房应急配电柜，再分别送往大楼重要应急用电部位；大楼接地采用一点式接地，即防雷接地，配电接地，弱电拦地共用建筑物基础接地，其中防雷按一级建筑二类防雷规定设计，主楼层顶雷电接闪器运用柱内的16 二极主筋焊接联通做避雷引下线，直到地下二层大地板与桩基接通防雷接地；照明、动力及弱电接地除部分在桥架内敷设铜芯接地干线外，其余均采用塑料铜芯线穿钢管敷设至各用配电设备。弱电系统：本大楼弱电系统功能设备齐全，涉及大楼楼宇自控（自动化）， 保安监控，电脑电话，车库管理，闭路电视，以及消防报警联动系统。其中楼宇自动化所有配箱、空调设备、排水泵等要全面监控；保安监控根据大楼使用功能设施有限位开关、功能传感、玻璃破碎传感、打卡机以及办公室电锁等功能；电脑电话遍布所有大厅、办分室；车库管理重要设立在地下一层和一层停车库部分，设有发票机，费用显示器，出库入库批示铃等；自动化设备，闭路电视系统重要为保安监控服务；消防报警系统设有烟感，温感，警铃，报警灯，干式湿式报警阀以及各种接口。第2卷 工程目的2.1 本工程质量目的安装保证安装优秀质量奖；工程质量保证钱江杯，争创鲁班奖。2. 2 本工程安全目的本工程严格按照标准化现场的规定组织施工，保证杭州市安全生产、文明施工标准化工地，争创浙江省双标准化工地。2. 3 本工程技术进步度划争创省建筑新技术应用示范工程。2. 4 本工程进度目的与浙一建同步完毕。第3卷 各专业施工方案第1章 水施施工方案3.1.1 概述详见第一章3.1.2 施工程序（见下图）3.1.3 重要施工方法（1）、施工准备施工准备是保证施工顺利进行的前提，重要涉及技术准备、物资准备、组织准备及作业条件准备等，其具体内容是：a、熟悉与本工种有关的建设文献，了解工程特点及施工总体要b、研究施工图纸，了解设计意图和商定解决办法，并及时在施工图纸绘审纪要中反映出来。c、编制施工方案、施工图预算和用料进度计划，按施工规定组织材料，机具进场。d、根据现场和施工场地的布置，根据总包单位的施工进度，组织劳动力进场施工。e、注重现场施工管理，对已进场的劳动力、材料、机具，根据意包单位的文明施工秩序。（2）、管道工种施工技术规定：a、镀锌钢管螺纹连接清洁、规整、螺纹无断丝、连接牢固、螺纹外露部分防腐良好，接口处清洁、无脏物，压力管道处采用厌氧胶粘接，与墙及吊顶接处应分色收头。b、卫生洁具给水配件完好无损，接口严密、启闭灵活，并且安装端正、表面洁净，与瓷砖处攘接应采用不锈钢圆形装饰盘。c、排水管采用UPVC 塑料管，管路上应安装伸缩节，伸缩节设立间距不大于4M。d、给水管均采用钢管，其中DN100 采用无缝钢管焊接二次镀锌连接，DN100 采用镀锌钢管丝口连接。e、阀门安装位置，进出口方向应严格按设计图纸施工，连接牢固紧密。启闭灵活，朝向合理且表面洁净。f、管道穿越地下室外墙应采用刚性或柔性防水套管，防止地下水渗入室内。g、水泵就位前的基础混凝土强度、坐标、标尺、尺寸及螺栓孔位置必须符合设计规定和施工规范规定。h、排水立管每隔一层设立检查口，检查口的朝向应面向便于维修操作处，排水管每隔一层应采用斜三通与透气管连通，透气管伸出屋面处应做刚性防水套管，并伸出屋面50cm 左右，对于卫生间支架，宜采用预进埋铁件支架，从而可以避免因打膨胀螺栓引起的地面渗漏，所有管子安装后应做好临时封堵工作，以免建筑垃圾进入管内引起管道堵塞。（3）、管道工种预留预埋工作预留预埋穿墙及穿楼板处采用钢性套管，地下室外墙，水箱壁及穿屋面等处采用刚性防水套管，等土建完毕钢筋，绑扎工作预埋到位，预埋严格根据设计图纸的位置找平、找正，并可靠固定,防止移位，土建进行砼浇筑时，派专人值班。3.1.4 管道安装（1）、给水管道安装a、给水系统采用管材：公称直径DN15DN65 之间采用镀锌钢管，丝扣连接。DN80 以上采用无缝钢管法兰连接，热镀锌二次安装。无缝管的焊接，由取得焊工资格的焊工进行操作：用气割加工管道坡口之前，先除去管道表皮氧化层，并将凹凸不平处打磨平整，焊接时不得有裂缝、夹渣、气孔、焊接完毕后打上焊工钢印。b、坐标、标示、水平度、垂直度的控制在对管道进行安装前根据设计图纸的规定，一方面要掌握好管道的标示，另一方面是对管道的水平度、垂直度的控制，管道就位前检查吊托是否横平竖直，完毕后再进行安装，然后进行下一道工序。C、水压实验对于安装完毕的管道，经质量员检查后，移交下道工序试压。一方面要对管道的敞口进行封闭，管路至最高点设放气阀，以排除管中空气，灌水可采用临时施工用水，等灌满后再用试压泵进行加压，当压力升至实验压力时，停止加压，再降至工作压力，逐个检查接口，观测阀门处有无滴水现象，10 分钟后，如压力下降不大于0.5Mpa，也未发现漏水现象，会同建设单位及监理公司进行检查，实验合格后，及填写试压记录，并经双方签证认可以便资料复查。d、管道保温e、泵房配管新采购的水泵会同甲方、监理进行开箱检查，型号及规格符合设计规定，外观整洁无破损。在水泵安装前，先对土建施工的基础大小、水平度进行复检，复检合格后，水泵才干安装就位，完毕之后根据设计图纸及现场实际情况绘制泵房大样图及剖面图，力求泵房内管道排布合理、美观，试压完后各种管道做调合漆进行色标区分，并指出水流方向。水泵安装完毕后，进行水泵单体试运转，假如所有正常，再进行下一步联合转动的实验。（2）、排水管道安装a、排水管道按规范规定设立坡度，出墙转弯处采用二个45 度弯，分支处用Y 型顺水三通，立式排水管道的垂直度符合规范规定。b、灌水实验：排水管道安装完毕后必须进行通灌水实验，采用把充气球放入检查口封闭，再进行灌水检查，如无漏水现象即为合格。（3）、卫生洁具安装宜采用预埋支架或铁膨胀螺栓固定。卫生洁具的标高、位置间距、安装方法等要严格按照施工图和安装集进行施工。3.1.5 管道工程和系统调试：（1）、生活用水的调试生活水调试前应把管路上的所有阀门打开，检查各出水点的出水情况，拟定和供水点的供水到位后，对每层进行卫生洁具校水实验，检查卫生洁具是否有渗漏的情况。（2）、消防水系统调试调试前打开管路所有阀门，再打开屋顶实验用消火栓，等该消火栓出水后，检查系统压力降情况，压力降到一定限度后，消防泵是否联动起动，再进行消防自喷湿式报警阀实验，放水后压力下降，警铃起动，泵联动方位合格，然后与消防报警系统进行联合调试。（3）、排水系统的调试每层打开检查口及清扫口进行清理，规定清理干净，竣工后进行封闭，再进行通灌水、通球实验，要做到排水畅通无阻。3.1.6 建设单位及监理公司的检查严格施工过程中的停工待检点的控制，凡工种的停工待检点均规定预先告知质量员、监理公司代表及建设单位代表共同检查，合格后方可进行下道工序施工，根据本工程管道安装的具体情况，设立下列为停工待检点：a、预埋完毕，隐蔽前；b、给水管道竣工后，分段试压及吹洗；c、消防自喷管道竣工后，分段试压及吹洗；d、管道附件及卫生器具给水配件安装完毕后；e、雨水、排水管道安装完毕后进行灌水实验；f、以上各类管道竣工后，隐蔽前；g、联合调试时；施工班组应严格按计划并预先自检，共同协助项目做好本工程的管道安装质量，为实现工种的质量目的而努力。第2章 电气施工方案浙江省金融大楼是集营业大厅，主楼办分室，固定餐厅及自动化厅，车库为一体的现代化综合性大楼。地处市区黄金地段，位于中河路与凤起路的交叉口，是浙江省重点工程之一，并且科技含量高，由日本国建筑设计院和浙江省建筑设计院联合设计，该大楼拥有照明动力和各种先进的弱电系统，具有较高的技术规定。3.2.1 概述详见第一章3.2.2 施工程序（见下图）3.2.3 施工方法该大楼安装工程专业规定高，施工过程中安装各专业、安装与土建及其他专业施工穿叉配合，对保证大楼工程质量与工期关系重大，作为安装工程重要承担者，义不容辞地要作好相关单位的协调配合工作。在施工过程中土建浇捣时的预埋预留工作，尤为重要，据我们数年参与大型施工建设的经验，完全有把握、有能力保质、保期做好整个安装工程。3.2.3.1 配管及管内穿线、配线a、敷设在多尘或潮湿场合的电线保护管，管口及其各连接处均应密封以保证管内的电线电缆不受潮被腐蚀。b、电线管采用丝扣连接、焊接管用套管熔焊连接。c、电线保护管管弯曲处不应有折皱、凹陷和裂缝，且弯扁不大于管外径的10。暗配时弯曲半径不小于管外么的10 倍。d、线管采用螺纹连接时，管端螺纹长度不小于管接长度的12，连接后螺纹外露23 扣，钢管连接处管内表面平整、光滑。e、电线管螺纹连接时用直径6 钢筋跨接，保证可靠电气连接。f、管内导线不应有接头和扭结，接设在接线盒（箱）内。g、导线穿入钢管时，管口处应装设护线套保护导线，防止穿线时损坏绝缘层；在进入接线盒（箱）的垂直管口，穿入导线后应将管口密封。h、配线所采用优质产品，导线型号、规格应符合设计规定。导线的连接应采用焊接、压接帽压接或套管连接，截面为2.5mm2 及以下的多股铜芯线的线芯应先拧紧搪锡或压接端子后再与设备机具和端子连接。3.2.3.2 电缆线路安装1、运送与保管a、电缆及附件到达现场后，检查产品技术文献是否齐全，电缆规格是否符合规定，附件是否齐全，电缆封端是否封密。b、电缆在装卸过程中，严禁将电缆直接由车上推下。c、电缆流动必须顺着电缆的缠紧方向。d、电缆应集中分类存放，盘上应标明型号、电压、规格、长度。2、电缆敷设a、电缆敷设前检查电缆外观，型号、电压、规格。画好电缆敷设时架设电缆放线架，杜绝扭结现象，严禁地下拖拉电缆。b、电力电缆与控制电缆应分开排列；并列敷设的电力电缆其互相间的净距符合规定。c、电缆直埋时电缆表面距地面不小于0.7 米，引入建筑物与地下建筑物叉时采用钢管保护，做好密封保护措施。d、电缆与道路交叉时，敷设于坚固的保护管或隧道内，直埋电缆的上下须铺下小于100mm 厚的软土或沙层，并用混凝土盖板保护。电缆敷设应留有适当的余量。3.2.3.3 电气照明器具安装：a、电气照明器具的安装质量直接关系到外观的美观性和使用安全性，预埋时保证线盒准确到位，灯具安装时拉线找直，同一室内或场合成排安装的灯具，其中心线偏差不大于3 。b、嵌入顶棚内的装饰灯具，应固定在专用搭设的框架上，导线不应贴近灯具外侧，且灯盒留有余量，灯具边框紧贴在顶棚面上。c、矩形灯具边框与顶棚面的装饰直线平行，其偏差不大于2 。d、每个灯具固定用的螺钉或螺栓不少于4 个，灯具固定要牢固可靠。e、灯具与灯头盒（吊顶处）采用可扰性金属软管连接，且金属软管、灯头盒及灯具均有可靠接地。3.2.3.4 开关插座配电箱安装a、开关插座不仅要安装牢固可靠，能保证正常使用，更要保证其外观质量和内在质量，做到整齐并划一。配合土建预埋时，线盒预埋准确到位，浇捣混凝土时派专人看护，保护预埋管线。墙体接线盒敷设，根据土建定下的基准线用水管找平。并排安装的开关插座高度偏差不大于1 ，同一室内高度差不大于23 。b、垂直安装的桥架支架，间距不少于每层两个，垂直度偏差不大于5 10m。3.2.3.6 防雷接地本大楼为高级综合楼，其接地规定非常高。a、接地线焊接搭接长度必须符合以下规定：扁钢宽度的2 倍，且焊接面不少于3 面；圆钢直径的6 倍；圆钢与扁连接时，其长度为圆钢直径的6 倍。b、明敷的接地线表面涂红绿相间色。c、屋顶上的避雷网和建筑物顶上的避雷针及金属构件焊成一体，并按图与接地引下线可靠焊接；d、避雷引下线运用柱内主筋二根通长为焊接，保证每层钢筋上下贯通。e、为了防止大楼被雷侧击，在30 米以上按规范制作均压环，所有外墙金属构件均与均压环可靠连接。3.2.3.7 电机检查试运营a、开箱检查技术文献、安装规定、检查电机本体。b、电机定子线圈，转子圈及励磁回路用1000V 摇表检测，绝缘电阻不小于0.5 兆欧姆。c、电机相位对的，连接牢固，接地良好。d、电机的保护、控制、测量电信号等调试完毕后，试运转e、电机空载点动试运营，无异常情况，空载试车30 分钟以上，做好各项实验记录。3.2.4 质量通病的防治：公司将选派多次参与过大型安装工程的纯熟工人参与该工程建设，杜绝各种低档安装通病。树立质量第一、安全第一、防止为主、防患于未然的观念，保证安装工程质量。1、缺陷：锯管管口不齐，套丝乱扣，管口有毛刺，管子弯曲半径太小，有扁、凹、裂现象，管口插入箱、盒长度不致。因素分析锯管管口不齐是由于锯条或砂轮片与钢管没保持垂直，套丝乱扣因素是没有按规格、标准调整绞板的活动刻度盘，板牙掉齿，缺少泣滑油，管口有毛刺是锯管后不用锉刀光口；弯曲半径太小是类为煨弯时进急；弯管器槽过宽也会出现弯扁及表面凹裂现象，管口入箱盒长短不一致，是由于箱盒外边末用锁母（纳子）或护围帽固定。防止措施a、 使用套丝板时，应先检查丝板牙齿是否符合规格标准套丝时，应边套丝边加润滑油，套丝时，先调整绞板的活动刻度盘，使板牙符合需要的距离，用固定螺丝，再调整该板支脚，使其紧贴管子，这样套丝不会乱丝。b、 管子煨弯时，应使用定型煨弯器，操作时，先将管子需要弯曲部分的前段放在弯管器内，弯曲时逐渐向后移动弯管器。管径大于25 的管子，采用分离式液压弯管器，电动顶管机成灌砂火煨。c、 管子穿入箱、盒时，在箱内外加锁母、配电箱内引入较多管时，可内设立一块平档板，将入箱管子顶在档板上，待管路用锁母固定后拆去档板。治理方法a、 管口不齐用锉锉平，套丝乱扣应锯掉重套。b、 弯曲半径大小又有扁、凹、裂现象，换管重做。c、 管口入箱、盒长度不一致，用锯锯齐。2、灯具安装缺陷缺陷：成排成行灯具不整齐，高度不一，花灯安装不牢固，灯位不在分格中心或不对称，花灯金属外壳带电。因素分析：a、暗配线、明配线定位时示弹十字线，中心线也未加灯位调节板，未拉水平测量线，使灯具不成行，高度不一致。b、未考虑吊钩长期挂花灯的重量，预设的吊钩太小，没有足够的安全系数，导致安装不牢。c、加强图纸审，保证灯具在分格叫心或对称。d、按规范接线，接好接地（零）线。治理办法：a、灯具不成行，高度不一致时，应用调节拔调整。b、吊钩腐蚀不牢，必须凿出主筋，用大于13 镀锌圆钢重新做钩。c、分格吊顶灯位不居中，应换分格板，调整灯们位，重新开孔装灯。d、金属灯具外壳未做保护接地而引起外壳带电，重新连接良好的保护接地（零）线。3、灯具调整缺陷：开关不能按设计控制灯具，开甲灯关亮乙灯；线路开路、电路不通；线路短路，烧坏灯具。因素分析：a、穿线时未按设计图考虑走线，没有按图校对线路，马虎大意没有看清控制回路，没有接系统图配线。b、漏穿电线，电线接头没接好。c、专业水平低，相线，零线不分，误将相线接到零线上，接头处绝缘措施不妥，试灯前未按规定测量绝缘电阻。防止措施：严格按图布线，仔细校对线路。配电箱出线回路按图编号区分。加强专业水平学习，相线、零线按规定颜色区分，不在电管内接线头，接头处做好绝缘措施。试灯前每路，都要做相一地，相一相之间的绝缘测试工作，杜绝短路现象。治理办法：仔细检查线路，按图重新布线，接线。第3章 暖通施工方案3.3.1 概述（详见第一章）3.3.2 施工程序（见下图）3.3.3 材料设备的使用：（1）、材料设备的进场检查（2）、空调水管DN100 采用镀锌钢管丝接，DN100 采用无缝钢管热镀锌、二次安装，蒸汽管、油管采用无缝钢管焊接及法兰连接。（3）、阀门进场必须按规范规定作分批耐压实验，合格后才干使用3.3.4 绘制加工图：（1）、在水、电风管互相交叉的重要部位配合技术负责人绘制剖立面图。（2）、风管按风口间距绘制加工图，注上管段编号，以此加工。（3）、DN100 的供回水管开通弯头相向、相背的复杂管段应在预制前绘制加工图。3.3.5 风管、供回水管道制作场布置风管与供回水管道制作场计划均设立在一层3.3.6 管道安装（1）、供回水管DN100 按施工图、加工图预制：焊法兰、开三通、加弯头，管径、管段长度平整度等必须符合设计规定，预制好后焊上编号送镀锌厂进行热镀锌。（2）、管道支架位置进行测量放线，接着进行支架制作，再用电锤钻孔敷设金属膨胀螺栓安装管道支架。（3）、镀锌后的无缝钢管进行二次安装，安装前作对光检查，清除管内垃圾、杂质，先装总管，再装立管，接着分层安装横支管。（4）、安装好的管道（供回水、蒸汽、油管）应分系统、分段或分层进行水压实验，冷凝水管作灌水实验，并邀请建设单位、监理单位共同参与检查，合格后填写实验报告，并经三方签字盖章。（5）、管道保温：a、管道保温必须在管道水压实验或灌水实验合格后才干进行。b、保温材料的材质、密度必须符合设计规定。c、保温工作可分区分段进行，先主管后支管，先大管后小管。d、保温必须密实，做到与空气隔绝。3.3.7 风管安装：（1）、白铁皮风管按施工图进行现场咬口加工、风管法兰制作、刷油，风管与法兰翻边平整、宽度一致，选用铁皮厚度必须满足规范GB5024397。制作的风管规定咬口密实不漏风，并用油漆编上号。（2）、风道支架进行测量放线，接着进行支架制作，制作好后刷油，再用钻孔敷设铁膨胀螺栓安装风管支架。（3）、分层分系统进行风管吊装，通常先装下层，再装上层。（4）、安装后的风管漏光检查。（5）、空调送回风管保温。a、风管保温必须是漏光检查合格后方能进行。b、风管保温材料的材质、密度必须符合设计规定。c、风管保温的泥绒串钉每平方不少于10 个，做到保温密实，与空气全隔绝。（6）、风口安装风口安装在交工验收前一个月进行，安装吻合、牢固。3.3.8 通风空调设备安装（1）、送、排风机、风机盘管、空调机组、冷冻水机组、供回水泵座标标高必须符合设计规定。（2）、设备就位按国家规范规定进行找平找正，固定好底脚螺栓。（3）、所有动力设备按设计规定做好减震措施（隔震垫、减震吊杆等）。（4）、做好通风、空调设备与风管连接，连接端除排烟系统均用帆布软接头连接。（5）、各类空调冷热水机组、循环泵配管，连接端采用橡胶软头连接。（6）、所有设备均作单机运转（电气未到位，可用临时电源）。3.3.9 系统冲洗：（1）、供回水管进行水冲洗，冷凝水管进行灌水冲洗。（2）、油管采用压缩空气冲洗。（3）、系统冲洗邀请建设单位、监理单位参与，合格后填写登记表，并经三方签字盖章。3.3.10 系统调试3.3.10.1 开动各类冷热水机组、循环水泵及风机盘管、空调机组进行空调调试。3.3.10.2 开动排烟风机进行排烟系统调试。3.3.10.3 开动送排风风机进行送排风系统调试。3.3.10.4 系统调试用转速仪、风速仪、温度计分别测试电动机转速、风管的风速、风压、风量及温度等参数。3.3.10.5 系统调试邀请建设单位、监理分司派员参与，合格后填写调试报告并经三方签字盖章。3.3.11 交工验收在系统调试合格、机组运转正常后，会同水、电二专业，并邀请建设单位、监理单位派员参与交工验收。3.3.12 通病的防治3.3.11.1 系统渗漏水的防治：（1）、管道试压认真，保证每一系统、每层、每段管路都必须在水压实验范围。（2）、供回水管、冷凝水管、空调风管保温密实，做到与空气完全隔绝。（3）、冷凝水管坡度符合设计规定，或再大些。风机盘管滴水盘与冷凝水管落差要大，防止冷凝水倒溢。3.3.11.2 局部不制冷或制冷量（冬季采暖）局限性产的防治：（1）、主机产冷、（或热）能量能否符合规定。（2）、系统中返高返低管段是否分别设立了自动排气阀（最高点）或水阀（最低点）。（3）、供回水管的阀板有否脱落。（4）、供回水管试压时的盲板有否抽离。3.3.11.3 风量局限性（1）、送风系统有否安装三通调节阀。（2）、三通调节阀在系统调试时应根据风量大小进行适当调节。3.4 大型设备吊装施工方案3.4.1 概述本工程室内外设备娄量多，价值昂贵，具体有离心式冷水机组、螺杆式冷水机组、冷却塔、各类水泵、热互换器、发电机组等等。因此，本工程设备施工相称复杂，必须制定合理的吊装施工方案，保证设备安全顺利的就位。3.4.2 吊装方案考虑到金融大楼地下室层面较高，且设备重量较重。因此将运用B-C-25 轴通风井道进行吊装，而四层屋面设备将运用土建塔吊进行吊装。A、下室设备吊装：在土建一层及地下一层地面浇注前，我方吊装技术人员与土建技术人员一起拟定风道大小，在墙体砌筑时与土建协商进行预留，使设备吊入可以有效的回转、移动。B、吊装准备：吊装施工步序编排：a、设备到场时间敲定，环境因素准备b、设备主体吊装部位了解c、地下室吊装部方案d、辅助器且及吊表型号组号e、现场管理f、危急情况对策吊装人员到位：从公司机施队调经验丰富的吊装工b、与设备厂家工作人员技术交底吊具检查：a、 采用全新吊具保证万无一失b、 对讲机等指挥器具准备充足，调整充电c、 平移滚管，牵引机具到位设备到场：a、 设备按预定期间到场b、 按设备吊装规定拟定是否拆包吊装c、 按设备吊装规定，在合理的吊装部位（吊环、吊耳等）捆绑钢索上吊具。吊装：汽车吊和电动胡芦吊在吊装前均需试吊，开动汽车吊及电动胡芦吊将设备吊至离地20 时，制动上升离合器，设备立刻停止垂升且不下降，视为正常；启动回转电机吊臂作小幅回转，制动回转离合器，吊臂立即停止回转视为正常。吊升：以上情况正常后开动吊匀速上升，待设备底部超过屋顶外沿时，回转吊臂将设备放至屋面预先排列的平移滚管上。设备平移：采用手动葫芦或小型卷扬机牵引，转弯时运用滚管转变方向。直至各设备基础边沿，待日后就位安装。第4卷 施工进度计划第5卷 工程质量保证措施第1章 质量目的保证“钱江杯”，争创“鲁班奖”。第2章 编制质量计划的依据5.2.1 公司的质量手册QZSAG001998 5.2.2 公司质量保证计划编制工作程序5.2.3 国家颁发的建筑安装工程施工及验收技术规范5.2.4 国家颁发的建筑安装工程施工质量检查评估标准5.2.5 杭州市提高建筑安装工程观感质量的若干规定（新100 条）5.2.6 杭州市建筑工程结构优质评估细则第3章 目的5.3.1 保证公司质量保证体系在浙江国际金融大厦安装工程项目中正常运营，保证对工程质量达成有效控制。5.3.2 贯彻公司质量主针为实现公司的质量目的作奉献，为公司在市场树立光辉形象，提高自身竞争力。5.3.3 贯彻浙江省国际金融大厦安装工程招标文献，按总承包的质量目的，公司全员全过程齐心合力，科学管理、精心施工，保证“钱江杯”，争创“鲁班奖”，为业主提供高品位的建筑产品。第4章 保证体系5.4.1（见下页图）5.4.2 施工过程控制：5.4.2.1 过程的五大因素控制：（1）、人员资质控制：专业管理人员必须具有相应的资质；A、特殊工种必须持有效证件上岗；B、一般操作人员应经操作培训后上岗；（2）、质量检查评估；A、建筑采暖卫生与煤气工程质量检查评估标准（GBJ30288）B、建筑电气安装工程质量检查评估标准（GBJ30388）C、通风空调工程质量检查评估标准（GBJ30188）（3）、施工机械正常运转的控制A、施工机械在进场前必须进行全面的检修，检修合格挂上设备完好卡后方可进场。B、施工机械实行定人定机，专人操作、保养，并在设备上挂上机械管理卡。C、施工机械操作者必须持证上岗，在使用过程中必须严格按操作规程操作。D、现场配置专职机修工，对所有施工机械进行统一维修保养，从而保证施工机械的完好率。（4）、材料的采购、验收、保管的控制。（5）、工艺作业环境规定：A、特殊气候作业环境规定按公司相关文献实行；B、施工过程中，合理地保持施工现场整洁，拆除不必要的障碍，存放和保管好设备及多余材料，从现场清除掉所有垃圾和不再需要的临时设施并保护现场附近的环境。C、在需要的时间和地点或根据业主及政府规定，提供和维持所有灯光、栏杆、安全标记和值班人员。由业主或监理、项目技术负责人进行检查和技艺评估。5.4.3 一般过程控制：（1）、本项目一般过程指操作工艺较简朴的过程，如设备、管道、电气、暖通、动力施工安装的全过程。（2）、一般过程由施工员按对的的施工技术对操作人员进行技术交底，由操作人员按交底的规定进行操作，在操作过程中的质量控制由班组长负责，并坚持“检查上道工序、保证本道工序、服务下道工序”检查程序，使操作全珲程处在受控状态。（3）、三检、三评A、自检：由班组长按质量手册之“检查及实验程序”组织进行班组施工质量自检，上班进行交底，下班后对每一位操作工人天天施工过程产品进行认真仔细的检查，并做好自检资料管理。B、互检：在工我接须坚持互检，互检由施工员会同质量员、班组长进行，合格后方可进行下道工序的施工，并做好记录。C、专检：公司质检部门与项目部技术负责人、质量员组织质检，相关施工员及班组长参与，进行质量检查。D、一评：分项工程完毕后由施工员进行分项质量预检及填写分项质量检查评估表，由质量员组织评估，并核定等级。E、二评：单位工程由分司主任工程师组织质检部门、技术部门、项目经理部、技术负责人进行预检，进行分部工程质量评估，并及时填写分部工程质量评估表，并报送总包。F、三评：单位工程竣工后的检查工作，邀请总包、建设单位和监理公司及本地质检站相关人员进行单位工程质量评估。5.4.4 关键部位过程控制：（1）、关键过程控制指对本工程起决定作用的过程，空调主机、电气调试、弱电和自控系统的安装调试。（2）、关键过程施工时，除向作业人员提供施工图纸、规范和标准等技术文献外，还需要专业的工艺文献或技术交底明确施工方法、程序、检测手段，需用的设备和器具，以保证关键过程质量满足规定及规定。（3）、专业工艺文献或技村交底由项目经理负责编制或收集，由施工员向作业人员进行书面交底，在施工过程中需指导监督文献执行。（4）、施工过程中由项目经理指定设备员负责施工机械设备的管理，并组织维护与保养，以保证施工需要。（5）、关键过程施工应具有的条件、实验、监控和验证与一般过程控制相同。5.4.5 特殊过程控制：（1）、引用公司的特殊过程控制工作程序。（2）、特殊过程控制的环节A、给水、消防、喷淋、水幕、供回水、蒸汽等管道的压力实验，污、废、雨水、冷凝水等管道的灌水实验，供回水、喷淋、水幕管道的水冲洗，电气线路的绝缘测试，避雷接地、综合接地的电阻测试，风管的风速、风压的测试等应会同建设单位、监理公司相关共同检查B、特殊过程控制，即过程的结果不能通过以后产品检查和实验完全验证的过程，根据本工程情况，焊接与消防为特殊过程。C、对特殊过程进行连续监控，必要的参数加以记录标记保存。D、采用新工艺、新技术、新材料和新设备施工时，按特殊过程规定进行连续监控。第5章 施工质量检查方法5.5.1 特殊过程的检查与职责5.5.2 分部、分项工程质量检查方法5.5.3 重要检查工具表第6章 检查和实验状态5.6.1 按公司检查和实验与检查、实验状态工作程序5.6.2 由项目部材料设备部门负责物资的检查和实验状态控制。5.6.3 由项目部技术部门负责的检查和实验状态控制。第7章 不合格品控制特殊检查部位专职检查人员职责1、各专业工种隐蔽工程隐蔽前进行所有检查2、电气及设备接地实测检查3、避雷针（网）接地实测检查4、仪表调校抽样检查5、重要设备的安装按工序跟踪检查6、大件设备吊装到场监督7、批量大的进场材料抽样送检；核查合格证明检查操作焊工的合格证件：焊缝8、管道焊接检查9、管道系统试压、灌水实验到场监督10、管道系统的吹洗到场监督11、设备单机试运转到场监督12、电气设备的实验到场监督13、系统通水通电到场监督14、空调系统调试到场监督15、系统总体调试到场监督16、工程交工验收检查所有施工记录和交工文献项目检查方法一、室内给水工程1、管道安装1）隐蔽管道及系统试压、吹洗检查隐蔽、试压、吹洗记录2） 管道法兰、螺纹和焊接接口观测、解体检查或焊接检测尺检查用水平尺、直尺、拉线、吊线和尺量检查3） 管道安装的允许偏差用钢针刺入隔热层和尺量检查、观测检查4） 系统隔热层和防腐观测、解体检查或焊接检测尺检查用水平尺、直尺5）管道支架和管座的安装观测或用手扳检查6） 阀门安装手扳检查和检查出厂合格证，实验等2、管道附件及洁具给水配件安装1）管道附件及洁具给水观测、启闭检查和尺量检查配件安装3、附属设备安装1）水泵安装联轴器安装精度测量；检查试运转轴承温升记录2）水箱安装安装偏差用吊线和尺量检查；灌水检查3）水箱保温用钢针刺入保温层检查二、室内排水工程1、管道安装1）灌水和通水实验检查灌水和通水实验记录或通球检查2）管道的坡度检查隐蔽记录或用水平尺、拉线和检查尺量3）管道的接口和支座观测检查和用锤轻击检查4）管道安装允许偏差用水平尺、直尺、拉线、吊线和尺量检查2、卫生器具安装通水检查；尺量检查1）卫生器具与排水管的连接观测和手板检查；用水平尺、吊线和尺量检查三、室外给水工程1、管道安装、试压和吹洗检查管网和隐蔽、试压、吹洗记录2、管道装允许偏差用水平尺、水准仪、拉线和尺量检查3、阀门安装手扳检查和检查和检查出厂合格证，实验等4、管道防腐层观测或切开防腐层检查四、热力管道工程1、管道安装、试压和吹检查管网和隐蔽、试压、吹洗记录2、管道安装允许偏差用水平尺、水准仪、拉线和尺量检查4、系统保温观测和用钢针、塞尺检查保温层厚平整度5、伸缩器安装检查伸缩器予拉伸记录五、风管制作与安装
