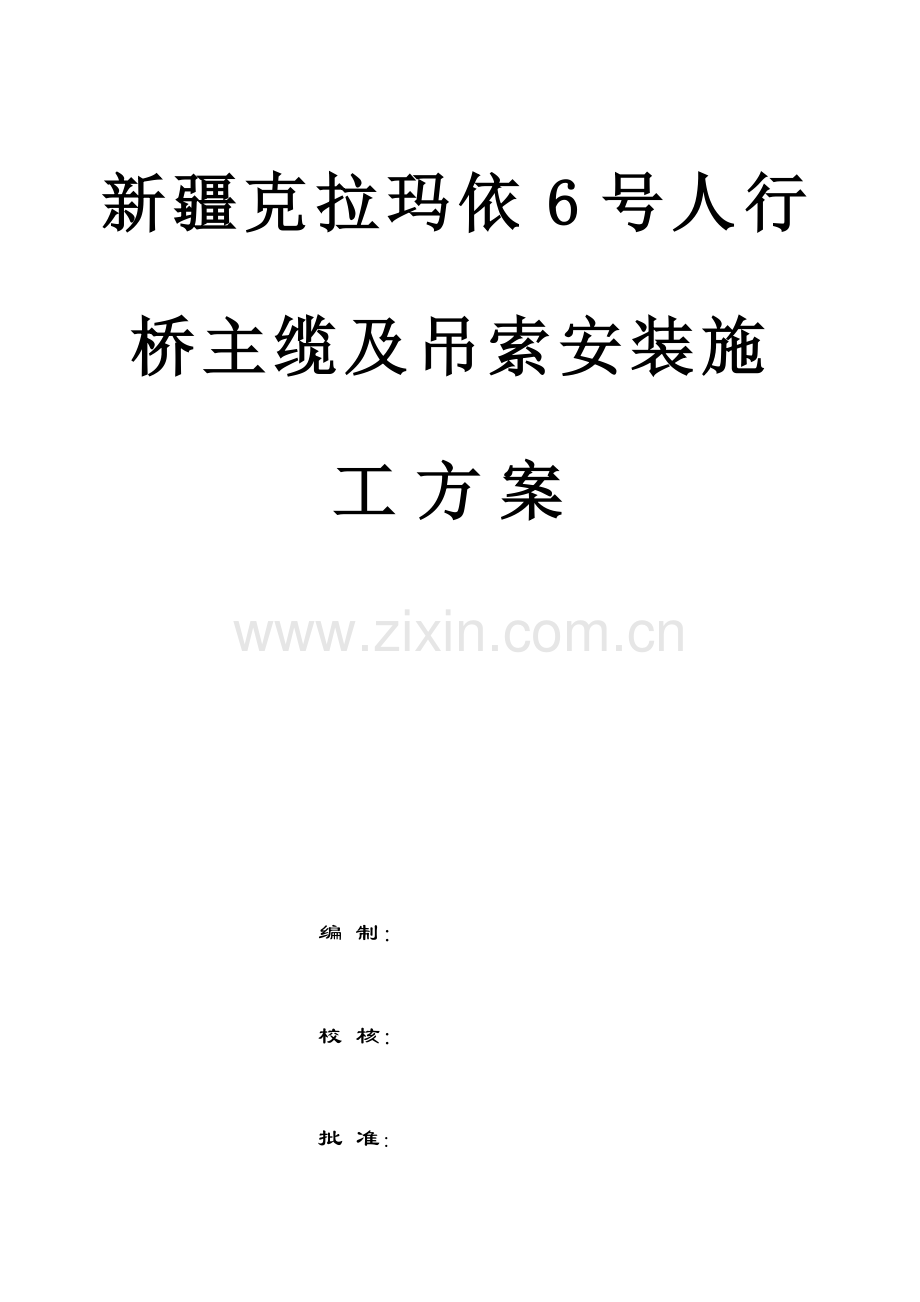

新疆克拉玛依6号人行桥主缆及吊索安装施工方案

编 制：

校 核：

批 准：

柳州欧维姆工程有限公司
2023年7月15日

目 录
一、 工程概况
二、 编制依据
三、 主缆及吊索施工工艺流程
四、 施工质量控制
五、 主缆和吊索施工进度计划
六、 施工组织管理机构
七、 重要施工机具
八、 安全保证措施
工程概况
本桥跨越克拉玛依河，采用半径为600m的圆曲线。本桥采用主跨为35m的悬索桥方案，跨径布置为15+35+15m，全场65m。主梁高1m，主跨位置全宽6.8m，边跨位置全宽5.5m.桥梁两端分别通过楼梯连接楼梯与两岸道路。

一、 编制依据
1、新疆石油勘察设计研究院（有限公司）克拉玛依河东段改造工程（6号桥）《岩土工程勘察报告》
2、《公路桥涵施工技术规范》，（JTJ041）
3、《预应力筋用锚具、夹具和连接器应用技术规程》，（JGJ85-2023）
4、《城市人行天桥与人行地道技术规范》（CJJ69—95）

三、主缆及吊索施工工艺流程
施工准备→设立辅助吊点，起重，张拉设备到位→将主缆吊运至桥面相应位置→塔端通过叉耳连接→边跨梁端穿过预埋管→安装边跨桥面端锚具→中跨主缆索夹与吊索安装→吊索张拉→边跨主缆下减震器安装→待中跨吊索张拉至相应值后，开始张拉边跨主缆至设计值→上下锚头的防护解决→边跨主缆梁端导管防腐填充→安装边跨主缆防水罩及保护罩。

2、准备工作
1) 检查主缆及吊杆安装预留孔及销孔是否符合设计规定，以便顺利安装主缆及吊杆；
2) 卷扬机安装就位:两岸一侧桥面安装1台5T卷扬机,并在塔上预理件上端附近焊接简易人字扒杆（可挂3t导向滑车）；
3) 所需张拉机具的标定；
4) 严格检查各起重机具（钢丝绳、滑车、卸扣和卷扬机），起重机具必须完好；
3、安装主缆，索夹，吊索
1）放索
主缆起吊前要检查连接装置（据现场情况而定是否剥除包装带）。
2）吊装方案：1、通过塔上导向可调锚点和导向轮，先把主缆上端用卷扬机牵引至塔上相应位置，用手拉葫芦调节将主缆上端叉耳与塔上预埋件固定好；2、用事先安放在一侧的卷扬机通过滑车将主缆下端缓慢牵引至梁端预埋管道中，桥面上事先铺好木板，防止主缆刮伤，用手拉葫芦进行调节，拧上工作螺母，松开卷扬机。如图
主缆安装图
3），索夹，吊索安装
1）索夹安装位置放样
当主缆紧缆并且线型定型后，白天沿主缆的曲线把索夹的粗略位置在主缆作临时标记。夜间，于空缆状态下把临时标记作为参考进行索夹对的位置的放样，采用铅锤拟定主缆中点。
2）标记
根据放样结果，在索夹两端进行标记（天顶标记），标记要清楚，完毕后，对正规标记位置要再一次进行复测、确认。

3）在主缆下方搭设移动的施工平台，将索夹置于主缆上进行安装，A类索夹合用于1,2,3号吊索，B类索夹合用于4,5,6号吊索，C类索夹合用于7号吊索，安装时在索夹的结合部位需注意不让钢丝发生弯曲。根据螺栓有效伸长量计算螺栓轴力，并与设计值进行比较。为保证同一个索夹的各颗螺栓受力均匀，可按设计力的10%、30%、50%、70%、90%、100%共分六级用矩扳手为螺栓加载，加载顺序为从中间往两边进行。

4）吊索安装前，应先将相应的索夹转动件安装在索夹体上，为减少索夹体与转动件之间摩擦，可在其接触面之间涂上润滑剂，以便于转动件在吊索调整过程中自行转动。
① 在吊杆安装位置及相应的施工平台上预留长方形开口，以便于为吊索安装和在体系转换过程中吊索随主缆空间变化而变化提供足够的活动空间。
②将吊杆吊起，使其与索夹耳板用拴销连接，由于吊杆调节装置长度有限，在未张拉前无法与下端锚固机构连接。

4、减振器安装
为避免上下轴线不同导致减振器无法安装，在主缆张拉前将减振器安装就位。
5、主缆与吊索索力调整
1) 按设计索力及顺序进行阶段性调整吊杆索力；
2) 调整索力，跟据索力大小，采用相应吨位千斤顶进行索力调整。
3) 安装撑脚、张拉杆、千斤顶、张拉螺母及各油电管线。张拉示意图如下
4) 启动油泵，缓慢加压，开始张拉，同时叫监测专职人员注意标高，到设计索力立即停机，拧紧主缆锚头螺母。
5) 吊索采用叉耳结构的张拉，用张拉反力架辅助，对称张拉

边跨主缆张拉示意图
6、上下锚头防护解决。
7、主缆下导管防腐填充。
8、主缆梁端防水罩、密封装置及保护罩

四、施工质量控制

1、施工质量管理机构
吊索，主缆安装

减振器安装
单项工程──质检员──——————
防水罩安装及锚头防腐

2、吊索索力调整
1）。吊索张拉采用上下游同时对称张拉的方法，张拉吊索至6.6KN。
2）。将张拉数据准确记录于表格中，样式如下

上游吊索张拉登记表
吊杆编号
千斤顶编号
油表编号
初动油表读数
控制应力阶段油表读数
初动锚杯外露
最终锚杯外露
1

2

3

4

5

6

7

8

9

10

11

12

13

下游吊索张拉登记表
吊杆编号
千斤顶编号
油表编号
初动油表读数
控制应力阶段油表读数
初动锚杯外露
最终锚杯外露
1

2

3

4

5

6

7

8

9

10

11

12

13

3.边跨主缆索力调整。
1）主缆张拉采用上下游同时张拉的方法，张拉至203KN(视施工具体情况，由监控和设计单位共同拟定)。
2）将张拉数据记录于表格，如下：
边跨主缆张拉登记表
主缆编号
千斤顶编号
油表编号
初动油表读数
控制应力阶段油表读数
初动锚杯外露
最终锚杯外露
1

2

3

4

4.主缆，吊索安装质量控制：
1) 主缆，吊索生产后必须经质检部门质检取得合格证。
2) 运送过程中不能有损坏，特别是HDPE外防护层。
3) 在工地搬运、，不能损坏HDPE外防护层，安装过程中要采用下列措施：
4) 不能直接在地面上拖动，地面要铺垫上一定的麻袋或者方木等软垫层。
5) 支承架要安装圆滑的滚轮。
6) 吊点的吊钩要特制。
7) 主缆起吊过程中防止撞碰，吊索穿过预埋管速度要慢，牵引力不宜过大，保证顺利通过。
8) 在吊索转角处要装滚轮或橡胶垫等。
9) 吊索安装前需检查预埋管是否畅通、洁净。
10) 主缆与吊索安装前要检查牵引设备、吊具、支承架、牵引绳等机具是否有足够的工作能力,各连接处要安全可靠。
11) 采用对称张拉，张拉速度均匀，读数测量要准确，记录要全面无误。
12) 张拉顺序和桥面标高要符合设计和监测规定。
五、主缆与吊索施工进度计划：
1、施工工期：1个月 (暂定)。
2
序号
工序名称
工期安排（天）
2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
1
主缆吊装准备(4天)

2
主缆吊装（4天）

3
剥除主缆包装带（4天）

4
索夹，吊索安装（6天）

5
吊索张拉（6天）

6
边跨主缆张拉（2天）

7
防腐解决（4天）

3、进度保证措施：
1) 派遣得力人员担任项目管理者，配备得力施工管理人员和技术管理人员，保证主缆与吊索安装进度符合施工方案规定。
2) 项目部人员分工明确，岗位到人，各司其责，对工人做好岗前教育、培训，对施工人员则加强学习，认真熟悉设计图纸，了解设计意图，保证施工生产顺利进行。
3) 科学组织、加强管理，严格按照计划进行。
4) 与生产厂家密切联系，加强沟通，保证工程产品、生产进度满足施工需要，产品质量符合规定。
5) 按照主缆与吊索施工方案和施工协议规定的内容及数量，备齐投入施工所需的施工设备及辅助设备、辅助材料。
6) 严格按照施工方案规定进行施工生产，保证施工质量符合规定，得到监理签字认可后，方能进行下步工序施工，不得违规违章操作和施工，保证施工首检合格率为100%。
7) 加强施工安全管理，杜绝施工安全隐患，保证施工正常进行。

六、施工组织管理机构：
项目经理

技术负责人

施工负责

财 务

安全员

质检员

后勤人员

劳动人员组织

序号
项目
人数
1.
项目经理
1
2.
项目副经理（兼总工程师）
1
3.
技术员
1
4.
安全员
1
5.
财务
1
6.
起重工
1
7.
电工
1
8.
操作工人
8

七、重要施工机具
主 要 施 工 机 具 表
序号
名称
单位
数量
备注
1
YCW160千斤顶
台
4

2
YDC240Q千斤顶
台
2

3
ZB4/800油泵
台
4

4
配YCW160千斤顶撑脚
套
2
和拉杆组件
5
5T慢速卷扬机
台
1

6
1．5吨葫芦
个
8

7
5吨葫芦
个
8

8
5吨滑车
个
4

9
3吨滑车
个
4

10
1吨滑车
个
4

11
对讲机
台
4

12
砂轮切割机（380V）
台
2

13
砂轮切割机（220V）
台
2

14
电焊机
台
2

15
吊环
个
若干

16
卸扣
个
若干

17
千斤（短钢丝绳）
根
若干

18
钢丝绳
吨
若干

19
施工平台
个
若干

八、安全保证措施
1.安全生产管理方针
安全第一，防止为主。以安全促生产，生产必须安全。认真贯彻国家上级有关规定各安全技术标准。
2.安全生产管理办法
1）实行项目经理完全生产责任制：明确“管生产的必须管安全”的原则，项目经理应对本工程的安全工作负总的责任。
2) 实行岗位安全责任制：规定工程技术人员各生产工人在各自的职责范围内应对安全工作负起相应的责任。
3) 实行专职安全员制度：专职安全员要协助项目经理做好组织安全活动，制订或修订安全制度，并要经常巡视施工现场，及时地发现并排除施工中也许出现的安全隐患。做到防患于未然，使整个工程安全、顺利地进行下去。
4) 定期展开安全生产教育会议：对工程技术人员和生产工人定期进行思想上和安全技术知识教育，每个人都了解党和国家的安全生产方针、政策及各项法规制度，树立安全生产的责任感和自觉性。同时规定工程技术人员及生产工人要掌握专业安全技术知识，并在施工中积累操作经验。
5) 定期进行安全检查，“防止为主”是安全生产的一项重要措施，安全检查就是对可预知的事故，争取必要的防止措施。施工中的安全检查重要涉及：现场防护，电气设施，机械施工以及各项安全措施，教育培训等。
6) 实行执证上岗工作制。该工程高空作业、特种作业量较多。制定岗位管理细则。明确“各司其职，各负其责”的原则。
3.安全生产管理措施
1）做好现场防护，涉及各类脚手架、“三宝四口”等是否符合安全标准。
2）由于工期紧，劳动强度大，人员相对集中，交叉作业干扰性大，进入现场必须戴安全帽，防止高空坠物。高空作业要系好安全带，同时严禁穿戴不方便走动的硬底、带钉的鞋及衣物。
3) 上塔顶及桥面的走廊通道要稳定、具有抗风性能.同时在高空作业时所用的工具及材料，要用绳子固定好，零件要稳拿轻放，严禁高空抛物。
4) 每次开工前都要对塔上和梁下各部悬吊系统及索具检查一遍，确认安全牢固后方能进行载人与载物等高空作业。
5) 在进行诸如电焊、氧割作业时要注意防火。并规定各个工作面内要配置一定数量的灭火器材。
6) 在张拉过程中，要遵守预应力张拉规程，严禁千斤顶正后方和下方站人。
7) 夜间施工时，要有足够的照明，严禁在视线不明的情况下施工。
8) 高空吊物施工时，要注意检查起重系统及索具的完好性，并保持各作业点之间联系方式和信号的可靠性，严禁在模糊情况下进行。
9) 各类电气设备之间及线路架设与连接均要绝缘，不得裸露，要有接地零保护。
10) 各类机械施工要经常保养，检查及维修，以防机械故障而引起安全事故。
11) 专职安全员要定期巡视施工现场，及时发现并排除也许出现的安全问题和隐患。
